Как устроена АКПП
Чтобы трансмиссия работала исправно и не затягивала разгон, нужно понимать что АКПП это более сложный по конструкции агрегат, по сравнению с «механикой».
В его состав входят несколько важных элементов:
- планетарная система с набором скоростей, отвечающая за переход между ступенями АКПП;
- гидротрансформатор, выполняющий роль сцепления и передачи крутящего момента на колеса ;
- фрикционы и механизмы, обеспечивающие переход между передачами;
- гидроблок – электронный блок управления.
Основной средой и движущей силой в АКПП является трансмиссионная жидкость – масло. Оно подается под давлением на лопасти гидротрансформатора, тем самым заставляя крутиться колеса. От выбора ступени зависит давление, с которым давит жидкость на механизмы.
Руководства на все автомобили
1. Органы управления и приборы
2. Технические характеристики
3. Двигатели
4. Система охлаждения
5. Выхлопная система
6. Система питания
7. Трансмиссия
7.0 Трансмиссия
7.1. Техническая характеристика
7.2. Механический привод выключения сцепления
7.3. Гидравлический привод
7.4 Коробка передач
7.5. Привод передних колес
7.6. Четырехступенчатая коробка передач типа 014
7.6.1 Четырехступенчатая коробка передач типа 014
7.6.2 Разборка и сборка первичного вала
7.6.4 Сборка и разборка синхронизатора
7.6.5 Разборка и сборка дифференциала
7.6.6 Сборка коробки передач
7.6.7 Подбор толщины регулировочных колец задних подшипников
7.6.8 Рычаг переключения передач
7.6.9 Регулировка и установка механизма управления переключением передач
7.7. Пятиступенчатая коробка передач типа 013 или 093
7.8. Пятиступенчатая коробка передач типов 016 и 012
7.9. Механизм управления переключением передач КП типа 016
7.10. Автоматическая коробка передач
8. Ходовая часть
9. Рулевое управление
10. Тормозная система
11. Кузов
12. Электрооборудование Часто задаваемые вопросыСсылки на другие сайты
Снятие блока климат-контроля
На примере Audi А6 в кузове С5 следует рассмотреть процедуру демонтажа блока управления климат-контролем, который располагается на центральной консоли. Принцип снятия во многом похож на А6 в кузове С4, но всё же используются несколько иные крепления и расположение панелей.
Если вы сумеете снять блок на С5 или С4, проделать ту же процедуру на предшественнике или преемнике будет совершенно не сложно. Тут главное соблюдать последовательность, а также не забывать о правилах безопасности.
Сам демонтаж проводится в случае поломки подсветки, нарушения работы кнопок, при возникновении проблем с контактами, проводами и пр. Причин снять блок управления более чем достаточно для владельцев Audi А6.
Процедура проводится в следующей последовательности выполняемых операций:
- Сначала отстёгивается блок управления автомагнитолой. У всех они разной фирмы, но зачастую тут просто используются обычные защёлки, снимающиеся вручную.
- Слева и справа от магнитолы есть 2 пластиковых элемента. Они играют декоративную роль, и после снятия блока магнитолы легко вытаскиваются руками, без применения инструментов.
- Блок климата прикрывается пластиковой рамкой, которая охватывает фактически всю центральную консоль. Чтобы её снять, нужно выдвинуть на себя пепельницу, и над ней изнутри поддеть пальцами рамку. Оттуда удобнее всего его отстёгивать.
- Рамка держится на защёлках, но тянуть пластик следует аккуратно. Он довольно тонкий и хрупкий, потому от чрезмерного усилия можно сломать элемент. Не так страшно, а скорее неприятно.
- По краям от магнитолы есть ещё 2 пластиковые вставки, удерживающиеся на 1 саморезе каждая. Их нужно открутить и снять, чтобы получить доступ к крепёжным болтам уже самого блока климат-контроля.
- Весь блок удерживается всего на 4 болтах. 2 из них находятся в районе магнитолы, и ещё 2 по краям сверху пепельницы.
- Чтобы открутить крепления, потребуется обычная головка на 8 миллиметров.
- Основная проблема связана с нижними болтами крепления блока управления климат-контролем. Даже если открутить крепежи, у них имеются ушки, уходящие в пластик по бокам центральной консоли. Именно это заметно усложняет снятие блока.
- Для удобства попробуйте просунуть в ушки плоскую отвёртку, немного покрутить в разные стороны и достать. Обычно не с первой, но точно со второй или третьей попытки у автовладельцев А6 это получается. Можно также отогнуть ушки, но есть риск их сломать.
- Теперь аккуратно вытаскивайте сам блок. Как только появится достаточное пространство, чтобы просунуть руку, остановитесь, отстегните все разъёмы. Резко дёргать не стоит, иначе есть риск повредить проводку и колодки.
- Отключив все разъёмы, смело доставайте блок климата.
Уже при демонтированном блоке управления климат-контролем выполните необходимые процедуры по ремонту, замене или диагностике.
Климат-контроль является многокомпонентным узлом, каждый из которых в теории и на практике способен выйти из строя, спровоцировав тем самым полный или частичный отказ отопления, вентиляции или кондиционирования.
Audi А6, выполненные в кузове С4 и С5, нельзя назвать современными и высокотехнологичными авто. Это во многом хорошо для самостоятельного ремонта, поскольку нет особых сложностей с проведением диагностики или ремонтно-восстановительных работ.
Если вы сами не можете определить неисправность, опыт или навыки не позволяют решить проблему самостоятельно, обратитесь в проверенный и сертифицированный сервисный центр. Рекомендуется обслуживаться в компаниях, готовых предоставить гарантию на выполненные работы.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Климат работает только на обогрев
Одной из распространённых неисправностей, с которыми сталкиваются владельцы автомобилей Audi А6, связанной с климат-контролем, считается подача только горячего воздуха. Это хотя бы подтверждает тот факт, что печка работает исправно, и к ней нет претензий в плане подачи подогретого воздуха в салон.
Но проблематика заключается в том, что пользователь хочет получить холодный обдув, а вместо него из дефлекторов поступает горячий воздух. Причём это происходит вне зависимости от температурных показателей, которые были выставлены пользователей на блоке управления климат-контролем.
При возникновении подобного поведения системы можно говорить о неисправности узла, отвечающего за регулировку температуры. Самой вероятной причиной считается зависание клапана регулировки температуры ОЖ в открытом положении. Хотя нельзя исключать нарушение работоспособности воздушных заслонок.
Чтобы добраться до рассматриваемого клапана, следует демонтировать задний кожух в подкапотном пространстве, после чего откроется доступ к клапанному блоку. Сам блок можно увидеть с левой стороны. Расположенный левее клапан отвечает за пассажирскую сторону, а с правого бока находится клапан водительской зоны. Обязательно открутите крышку на расширительном бачке с ОЖ, чтобы сбросить из системы избыточное давление.
Клапан, который привёл к подобной неисправности, снимается путём откручивания 4 креплений. Затем устройство легко вынимается со своего посадочного места. Учтите, что в конструкции предусмотрена небольшая пружинка, которую очень просто потерять. Потому проследите за ней и положите в безопасное место. Рассмотрите состояние клапана и его посадочное гнездо. Высока вероятность того, что при визуальной диагностике будут обнаружены следы загрязнения, окисления или ржавчины.
С помощью чистой фланельки требуется зачистить элемент и его посадочное место, после чего собрать узел в обратной последовательности.
Характерной проблемой автомобилей Audi А6 в кузовах С4 и С5 является постепенная коррозия клапанов, на которых с течением времени изнашивается гальваническое покрытие на самом клапане, а также на клапанной крышке. После появляются следы коррозии. От этого очень часто происходит отказ климат-контроля в его различных формах проявления. Потому автовладельцам приходится периодически проверять состояние всех клапанов, разбирать их и чистить. Это даёт некоторое время на нормальную работу, но для глобального решения проблемы придётся менять весь клапанный блок.
Процесс пошел
Тут изначально стоял бензиновый мотор 2.8. Он неплохой, но много «ест», по современным меркам никуда не едет. У чипованного дизеля 2.5, рядной «пятерки», выше крутящий момент — 340 ньютон-метров, а также больше мощность — 186 сил. По расходу он как современный дизель: в городе — 9 литров, по трассе — 6.
Стоковый маховик возросшую нагрузку не выдержал, поэтому пришлось делать кастомное сцепление на одномассовом маховике и накрывать его диском от RS4 B7.
Шесть месяцев с товарищем потратили на работы. Делали не каждый день и даже не каждые выходные, а как время было, не спеша. Полностью вручную очистили все пороги и арки. Потом нанесли кислотный, акриловый грунт, прошли все швы соответствующим герметиком. Все трубки заменили на медные. Поработали над шумоизоляцией — не то что в Audi ее не хватает, но решили сделать, раз разобрали салон.
С проводкой все хорошо, хоть это и старая машина. Кстати, по электрике ни в одной из трех A6 проблем никогда не было.
Если считать суммарно, с доплатой за машину и ее обслуживанием после восстановления, то вложил примерно 5000 долларов. За те 140 тысяч, что я проехал, пришлось поменять четыре ступичных подшипника. Стоили они 30 долларов за штуку, производство SKF.
Установили также двухмембранный вакуумник от A8 с увеличенным главным тормозным цилиндром — машина после чипа едет бодро, тормозов не хватало. Увеличены передние тормозные диски, скобы. Задние — вентилируемые от RS6 C5.
Регулировка привода переключения передач
Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.
Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.
Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.
Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.
Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).
Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.
По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:
- увеличение люфта рычага переключения;
- некорректное включение передач (вместо выбранной включается другая);
- при переключении приходится прилагать больше усилий, чем раньше;
- возникают посторонние звуки при движении рычага.
При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы.
Для регулировки тяги переключения передач потребуются инструменты:
- ключ на 12 торцевой;
- пассатижи;
Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).
- По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
- Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.
Регулировка тросового привода Audi A3
Регулировка тросового привода
Для регулировки тросового привода корпус кулисы и крышка механизма переключения имеют вспомогательные приспособления, существенно облегчающие эту работу.
При этом не нужны ни измерительные операции, ни шаблоны для фиксации. Регулировку всегда начинают при нейтральном положении коробки передач:
– Ослабить тросы:
Стопорный механизм на тросах переключения и выбора передачи оттягивается до упора вперед и блокируется поворотом против часовой стрелки. Теперь тросы становятся подвижными и могут быть отрегулированы по длине, что происходит автоматически при последующей установке в требуемое положение штока выбора передач и рычага переключения передач.
Полезное: Компания БИТАВТО осуществляет выкуп аварийных автомобилей по приемлемым для Вас ценам. Если вам нужно битое авто продать обратитесь в компанию БИТАВТО, а все подробности читайте на сайте компании www.bitauto.ru.
– Застопорить шток выбора передач: На крышке механизма переключения имеется уголок, которым шток выбора передач фиксируется в заданном положении. Для этого рукой отжать шток вниз, на линию 1-й-2й передач, и одновременно с этим повернуть регулировочный уголок по стрелке и прижать его к штоку. Уголок фиксируется и стопорит шток выбора передач в этом положении.
– Застопорить рычаг переключения передач
Рычаг переводится в нейтральном положении на линию 1-й-2-й передач. У рычага имеется неподвижный фиксирующий выступ. В его отверстие вставляется фиксатор T10027. После этого фиксатор заводится дальше в расположенное ниже отверстие в корпусе кулисы.
– Застопорить тросы
Теперь стопорный механизм на тросах выбора и включения передач можно снова повернуть по часовой стрелке.
Пружина отжимает стопорный механизм и фиксирует трос в отрегулированном положении. После этого можно ослабить уголок и вынуть фиксатор. Рычаг переключения передач теперь должен находиться в нейтральном положении на линии 3-й-4-й передач.
|
Автомобильные новости Карта сайта Наша зона покрытия |
|
Признаки неисправностей кулисы
Ежедневно она подвергается нагрузкам, для выдерживания которых нужна высокая прочность, выносливость и долговечность. И всё же, проблемы с этой деталью не являются редкостью. В среднем, кулисы КПП хватает на 100 тыс. км. В редких случаях механизм может продержаться 200 тыс. км, встречаются случаи исправной работы на протяжении 300 тыс. Не стоит надеяться на свою удачу, лучше прислушиваться к работе устройства внутри КПП и реагировать на каждое изменение.
Проблемы чаще всего возникают из-за низкого содержания смазочных веществ внутри механизма, попадания воды, пыли и мусора. Как бы там ни было, нужно своевременно выявлять наличие неисправностей кулисы КПП и безотлагательно выполнять ремонт. О наличии проблем в работе механизма можно узнать по ряду признаков:
- Увеличенный люфт на ручке коробки передач особенно заметен при нейтральном положении.
- Проблемное переключение скоростей, которое может сопровождаться хрустом, тугим ходом рычага и прочими сложностями.
- Неправильное включение скоростей, которое не соответствует выбранному положению.
Ни одна из этих проблем не должна игнорироваться. При возникновении хоть малейшего подозрения на неисправное состояние кулисы необходимо сразу же проводить диагностику. В ходе диагностики станут понятными дальнейшие действия автомобилиста: регулирование механизма или его замена. Если проблемы будут игнорироваться, то в процессе движения транспортного средства устройство может сорваться, что станет причиной ДТП.
Момент затяжки деталей двигателя
| Деталь | Резьба | Момент затяжки, H*м (кгс*м) |
|---|---|---|
| Болты крепления головки блока цилиндров | М12х1,25 | 1-й прием: 20,0 (2,0) 2-й прием: 71,0–87,0 (7,1–8,7) 3-й прием: довернуть на 90° 4-й прием: снова довернуть на 90° |
| Гайка шпильки крепления впускной трубы и выпускного коллектора | М8 | 21,0–26,0 (2,1–2,6) |
| Гайка крепления натяжного ролика | М10х1,25 | 34,0–42,0 (3,4–4,2) |
| Гайка шпильки крепления корпуса подшипников распределительного вала | М8 | 18,7–23,0 (1,87–2,30) |
| Болт крепления шкива распределительного вала | М10 | 68,0–85,0 (6,8–8,5) |
| Болт крепления корпуса вспомогательных агрегатов | М6 | 6,8–8,4 (0,68–0,84) |
| Гайки шпилек крепления выпускного патрубка рубашки охлаждения | М8 | 16,0–23,0 (1,6–2,3) |
| Болт крепления крышек коренных подшипников | М10х1,25 | 69,0–84,0 (6,9–8,4) |
| Болт крепления масляного картера | М6 | 5,0–8,0 (0,5–0,8) |
| Гайки болта крышки шатуна | М9х1,0 | 44,0–54,0 (4,4–5,4) |
| Болт крепления маховика | М10х1,25 | 62,0–87,0 (6,2–8,9) |
| Болт крепления насоса охлаждающей жидкости | М6 | 78,0–80,0 (0,78–0,80) |
| Болт крепления шкива коленчатого вала | М12х1,25 | 99,0–110,0 (9,90–11,0) |
| Болт крепления подводящей трубы насоса охлаждающей жидкости | М6 | 4,1–5,1 (0,41–0,51) |
| Гайка крепления приемной трубы глушителя | М8х1,25 | 21,0–26,0 (2,1–2,6) |
| Гайка крепления фланца дополнительного глушителя | М8х1,25 | 16,0–23,0 (1,6–2,3) |
| Гайка болта крепления передней подвески двигателя | М10 | 42,0–51,0 (4,2–5,1) |
| Гайка болта крепления левой подвески двигателя | М10 | 42,0–51,0 (4,2–5,1) |
| Гайка болта крепления кронштейна левой подвески к двигателю | М10 | 32,0–51,0 (3,2–5,1) |
| Гайка болта крепления задней подвески двигателя | М10 | 28,0–34,0 (2,8–3,4) |
| Гайка болта крепления кронштейна задней подвески к двигателю | М12 | 62,0–98,0 (6,2–9,8) |
| Болт крепления маслоприемника к крышке коренного подшипника | М6 | 8,0–10,0 (0,8–1,0) |
| Болт крепления маслоприемника к насосу | М6 | 7,0–8,0 (0,7–0,8) |
| Болт крепления масляного насоса | М6 | 8,5–10,0 (0,85–1,0) |
| Болт крепления корпуса масляного насоса | М6 | 7,2–9,2 (0,72–0,92) |
| Пробка редукционного клапана масляного насоса | М16х1,5 | 46,0–73,0 (4,6–7,3) |
| Штуцер масляного фильтра | М20х1,5 | 38,0–87,0 (3,8–8,7) |
| Датчик контрольной лампы давления масла | М14х1,5 | 24,0–27,0 (2,4–2,7) |
| Гайки крепления карбюратора | М8 | 13,0–16,0 (1,3–1,6) |
| Гайка крепления крышки головки блока цилиндров | М6 | 2,0–4,7 (0,2–0,47) |
Блок цилиндров с поршнями — Audi 100, 1988 г:
1 — Блок цилиндров с поршнями; 2 — Болт с шестигранной головкой; 4 — Манжетное уплотнение; 5 — Крышка; 10 — Крышка; 12 — Болт с шестигранной головкой; 14 — Заклепка, вытяжная; 17 — Крышка; 20 — Прокладка; 21 — Болт с шестигранной головкой; 24 — Крышка задн.; 25 — Прокладка; 27 — Цилиндрический штифт; 28 — Втулка; 29 — Пластина, промежуточная; 30 — Втулка, установочная; 33 — Масляный поддон; 34 — Прокладка; 35 — Уплотнит. кольцо; 36 — Пробка резьб. маслослив. отв.; 37 — Болт; 38 — Трубка щупа измер. уров. масла; 39 — Воронка; 53 — Пробка резьбовая; 54 — Уплотнит. кольцо.
Общие сведения
Водители ошибочно полагают, что кулиса коробки переключения передач — это рычаг КПП, который расположен справа от водительского сидения. Такую версию можно увидеть на некоторых интернет-ресурсах. Но уверяем, что это не так. О чем расскажем далее.
Понятие
Что это такое? Кулиса коробки передач представляет собой многосоставное устройство, предназначение которого заключается в связывании селектора (рычага КПП) и шток, который подводит непосредственно к КПП. Эта деталь, а именно ее задняя часть расположена между селектором и коробкой переключения передач и находится под днищем. Иными словами, кулиса представляет скрытый механизм, находящийся рядом с карданным валом или под селектором.
И хотя кулиса коробки переключения передач имеет высокий ресурс эксплуатации, ее выход из строя возможен. Автомобилисты могут не менять этот компонент на протяжении 100 тысяч километров пробега, но иногда возникает необходимость его замены. Это происходит в результате попадания в систему грязи, влаги или пыли. Износ кулисы возможен при недостатке или отсутствии смазочных материалов или по иным причинам.
Устройство
С тем, что такое кулиса в коробке передач автомобиля разобрались. Теперь поговорим об устройстве этого механизма. Конструкция и устройство компонента напрямую зависит от производителя и марки авто. В результате того, что разные автомобильные концерны хотят добиться модернизации и оригинальности коробок передач в авто, устройство элементов может различаться.
Соответственно, универсального варианта устройства элемента нет, но можно рассмотреть все компоненты, которые используются при производстве узла:
- селектор коробки переключения передач автомобиля, то есть по простому — рычаг;
- система тяги выбора скорости при необходимости переключения;
- так называемый палец вилки системы выбора необходимых скоростей;
- устройство, представляющее собой фиксатор того самого пальца;
- вилка механизма, является неотъемлемым элементов;
- сальник вилки.
Все компоненты, описанные выше, соединены между собой. Они отвечают за то, чтобы селектор коробки передач мог включить скорость в необходимом положении.
По своим видам кулисы подразделяются на:
- короткоходные;
- длинноходные.
Принципиальных различий у механизмов нет. Разница заключается только в том, что у длинноходных кулис скорость включается дольше, буквально на долю секунды, чем у короткоходных. Ход кулисы определяет ход рычага коробки. По мнению автомобилистов, короткоходные механизмы считаются спортивными и с их использование можно добиться лучшей динамики авто. Это не правда, на динамику кулиса не влияет.
Регулировка тросов кулисы на МКПП VAG
Данная инструкция предназначена для водителей чей выбор пал на автомобили VAG с пятиступенчатой и шестичтупенчатыми механическими коробками передач платформ PQ35 и MQB. Данная процедура необходима для решения таких проблем как:
- уменьшения свободного хода КПП
- настройки более «четкого» включения передач
- уменьшения так называемого «уступа» при включении передачи
- делается после замены коробки, сцепления и крайне рекомендована при замене масла
В данной статьей описана процедура регулировки кулисы на примере автомобиля Skoda Octavia A7fl 2017 г.в. с 6-ти ступенчатой механической коробкой передач и двигателем 1.4 150 л.с.
Для того, чтобы отрегулировать тросы:
1) Следует зафиксировать положение кулисы коробки передач. Для этого нужно открыть капот и найти ее (кулису КПП). Она представляет из себя металлическую лапку с противовесом. Задача кулисы переключать передачи в коробке в зависимости от ее положения. Положение кулисы регулируется с помощью двух тросов, которые идут от рычага переключения передач (в салоне) непосредственно к ней самой. 1 трос отвечает за горизонтальное положение, кулисы, а второй трос за вертикальное. Так вот, у основания кулисы есть специальный Г-образный пластиковый рычажок.
Изначально он находится в паралелльном состоянии относительно земли. Чтобы зафиксировать кулису неоходимо одной рукой притопить ее вниз (почти до упора), а второй рукой повернуть рычажок по часовой стрелке на 90 градусов. Сразу оговорюсь, что процедура может получится не сразу, при этом не стоит силой пытаться поворачивать рычаг, так как есть вероятность его деформирования. Поэтому аккуратно, найдите ту высоту кулисы при которой рычаг аккуратно повернется.
2) Далее находим 2 троса кулисы. У них необходимо ослабить пружины. Для этого находим пластиковые кольца, которые зажимают резьбовые фикстаторы, беремся за них пальцами и отжимаем пружины «на себя» до упора. Затем поворачиваем их по часовой стрелке, тем самым фиксируя в крайнем нижнем состоянии. Данную процедуру необходимо произвести с обоими тросами.
3) Теперь идем в салон автомобиля, где снимаен накладку рычага МКПП. Для этого сначала вынимаем резиновый коврик в пенале за рукояткой МКПП, беремся за облицовочный кожух рукоятки и тянем на себя. После чего кожух должен спокойно отщелкнуться:
4) Под ним находим 2 отверстия, которые необходимо совместить специальным ВАГовским фиксатором: T10027 A
Но если данного инструмента нет, то вполне подойдет обычно сверло на 5мм. Сверло необходимо вставить в оба паза, тем самым зафиксировав положение рычага КПП.
5) Теперь можно вернуться к подкапотному пространству и отщелкнуть пластиковые кольца на тросиках, которые фиксировали пружины. Делать это необходимо просто поворачивая их по часовой стрелке. Под действием пружины стопорный механизм вернется в свое исходное состояние:
6) Ну и последний штрих — снять фиксацию самой кулисы, надавив на нее одной рукой и повернув фиксирующий ключик против часовой стрелки в изначальное положение.
На этом регулировка кулисы переключения передач на механической коробке закончена. Также можно ознакомиться с официальной документацией по регулировке тросов кулисы для МКПП VAG
Также есть отличный ролик, где рассказывается и показывается данная процедура на снятой коробке передач:
Проводится активный набор модераторов, подробности здесь. Прежде чем задать на форуме вопрос — убедитесь, что вы будете первым. Внимательно ознакомьтесь с Правилами форума .
Поддержать проект: Яндекс Деньги: 410012123136543 BTC: 1C2sJoVR4w2PQ1kxYsE4NccXv2ZLFMqT3G
На разных марках авто регулировка производится по-разному?
Если машина оснащена механикой, то эта настройка идентична для всех моделей автомобилей. На акпп подобная настройка не производится, потому что водитель не задействует привод сцепления.
Единственное, что можно отрегулировать в домашних условиях без разбора корзины – это установка оптимальной амплитуды педали. Ведущий диск не должен зацеплять ведомый ни рано, ни поздно, чтобы водитель мог плавно отпускать педаль.
Единственное, чем может отличаться процесс на отдельном автомобиле – положение регулировочных механизмов. В одной машине достаточно просто поднять капот и трос подходит к коробке сверху, а в другой – снять модуль воздушного фильтра или АКБ.
Что можно сделать своими руками
Существует целый ряд простых действий, которые могут предотвратить момент, когда АКПП затягивает передачи.
| Причины, по которым трансмиссия затягивает переход между ступенями | Способы устранения неполадок |
| Перегрев АКПП | Недостаток уровня трансмиссионного масла, большие нагрузки на АКПП; |
| Износ и разрушение механизмов внутри | Почистить магнит, поменять фильтры; |
| Неисправность датчиков | Их замена, желательно на оригинальные |
Обслуживание автомобиля когда АКПП затягивает с передачей не всегда означает много проблем. Некоторые коробки «автомат» способны преодолеть отметку в 500 тысяч км пробега без капитального ремонта. Чтобы проверить трансмиссию на наличие затягиваний передач, рекомендуют включить режим кик даун (kickdown). Его название описывает сам момент: нажать вниз.
Если во время равномерного движения на автомобиле с АКПП резко нажать на педаль газа, автомобиль переходит на пониженную ступень, чтобы набор скорости был максимально быстрым. Если этот момент прошел быстро и без перерывов, значит коробка не затягивает переходы и она исправна.

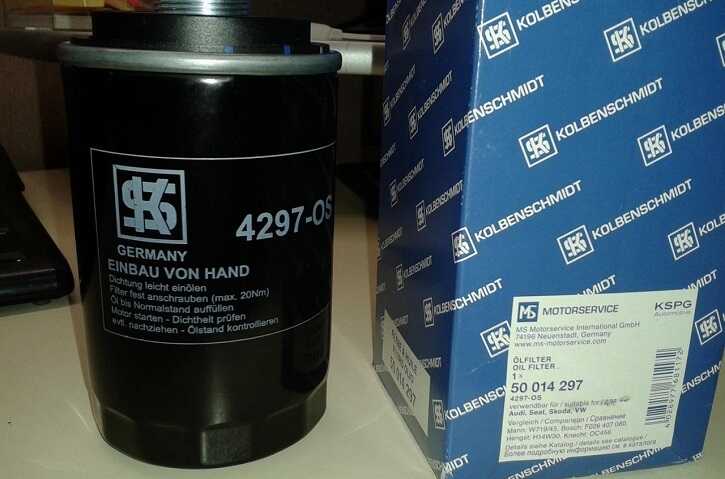

Самыми простыми действиями, которые может произвести любой автолюбитель для своего любимого железного коня при затягивании, это поменять масляный фильтр и саму «трансмиссионку» в АКПП. Но покупать расходники нужно в проверенных местах, чтобы не наткнуться на подделку.
Настройка или адаптация заслонок
Блок управления, отвечающий за работу системы климат контроля на автомобилях Audi А6, также определяет конечное и начальное положение заслонок. Делается это за счёт измерения показаний сопротивления на потенциометрах. Последние встраиваются в сервоприводы, управляющие открытием и закрытием заслонок.
Чтобы система климат-контроля работала корректно, заслонки открывались и закрывались правильно, требуется периодически проводить их настройку. Эта процедура также называется адаптацией. С её помощью удаётся восстанавливать работоспособность заслонок, которые в процессе эксплуатации могут сбиваться. От этого подаётся избыточное или недостаточное количество свежего, горячего или охлаждённого воздуха, нарушается смешивание, и температура в салоне не отвечает заданным параметрам.

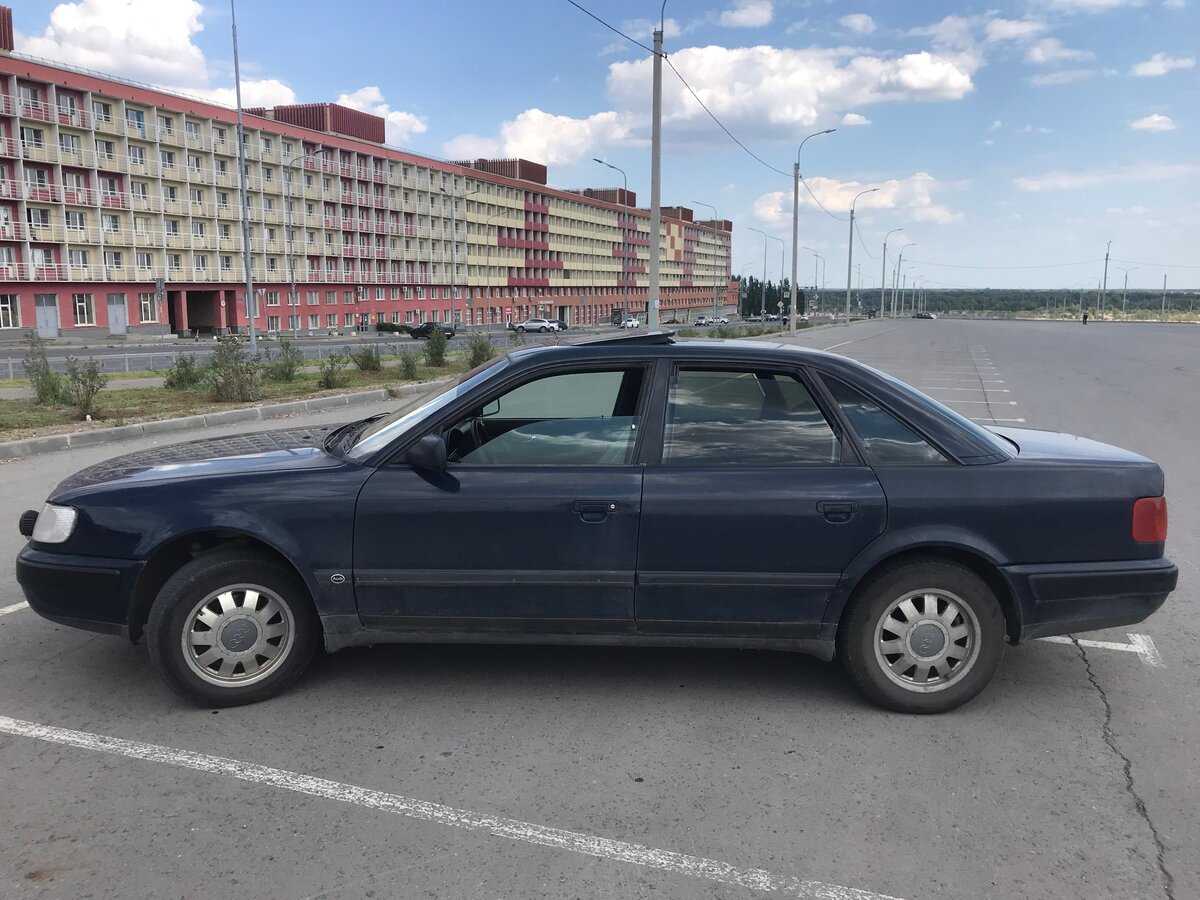

Если вы наблюдаете, что заслонки в вашей Audi А6 С4 работают некорректно, либо же проводились ранее работы по снятию приводов и непосредственно самих заслонок, процедура адаптации будет обязательной.
Чтобы выполнить такую операцию, у автовладельца должен присутствовать специальный диагностический шнур, который называется VAG Com, а также программа VCDS. Он подключается к диагностическому разъёму (колодке), после чего запускается зажигание. Далее проводятся следующие манипуляции:
- открывается программа и нажимается кнопка Select,
- в появившемся окне следует выбрать кнопку 08 Auto HVAC, то есть модуль климат-контроля,
- нажимается кнопка модуля, и в следующем окне следует выбрать базовые настройки 04 или Basic Settings,
- выбирается канал 001,
- нажимается клавиша Вверх (Up),
- здесь же есть 4 окошка с разными значениями,
- при нажатии Вверх значения в окошках будут постоянно меняться,
- параллельно климат-контроль будет перемещать заслонки,
- это процедура прогонки заслонок от начального до конечного положения,
- все данные и значения о перемещениях блок управления фиксирует в памяти,
- когда на всех окошках появятся 0, и климат перестанет шевелить заслонками, адаптация завершена.
Процедура совершенно не сложная, но требующая наличия некоторых обязательных компонентов. За такой услугой можно обратиться в автосервис, но тогда придётся потратить внушительную сумму денег. А как вы можете наглядно видеть, всё выполняется быстро и без каких-либо затруднений.
Блок климат-контроля Audi A6 Quattro
Процедура адаптации Audi
Как только процедура сброса адаптации Audi будет завершена, осторожно ведите свой Audi в течение следующих нескольких миль.
- Дри машину за пару минут без какого-либо резкого ускорения.
- Остановите автомобиль и несколько раз переключите рычаг переключения с нейтрального положения на обратное.
- Езжайте на своей Audi еще 15 минут с очень небольшой нагрузкой на двигатель. Будьте легки на педаль газа. Переключение между передачами должно происходить при низких оборотах.
В некоторых случаях могут возникнуть проблемы после сброса передачи на заводские настройки. Если это так, рассмотрите возможность обновления программного обеспечения для модуля управления коробкой передач, которое может устранить ошибочное переключение. Если проблема не устранена, обратитесь к механику для диагностики вашей автоматической коробки передач Audi.
Эти инструкции работают на различных моделях Audi, включая A1 A3 A4 A5 A6 A7 Q3 Q5 Q7 TT.
Что в итоге
Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.
Напоследок отметим, что касается автоматических трансмиссий, даже с учетом того, что такая коробка отличается сложным устройством, также можно настроить коробку автомат.
В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.
