Дэу матиз (daewoo matiz) b10s1 1.0 mpi 63 л.с и f8cv 0.8 mpi 51 л.с

Регулировка matiz клапана, возможные проблемы и решения

Клапаны в двигателе любого автомобиля нужно регулировать и Daewoo Matiz не исключение. На любом двигателе этот процесс имеет свои особенности и сложности. К счастью, на стандартном 0.8 двигателе Матиза все делается достаточно легко и можно справиться своими силами.

Что такое клапаны двигателя и зачем их регулировать

Клапаны двигателя

Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Когда нужно регулировать клапана

По регламенту на Matiz регулировка должна проводиться каждые 20000 километров пробега. Но многие затягивают с этим процессом до 30000 км и более, чего делать не следует. Кроме непосредственно пробега, о необходимости провести эту процедуру могут свидетельствовать и сбои в работе двигателя.

Характерным признаком того, что нужно подправить зазоры всегда служит постоянный стук из-под капота. Он значит, что щели даже при нагретом двигателе слишком велики и клапан во время хода стучит. Но есть и обратная ситуация, когда зазор слишком маленький, тогда двигатель начинает «троить». Хотя, в случае с Daewoo Matiz, двигатель «двоит», так как в нем всего три цилиндра.

Для неопытных автомобилистов стоит уточнить, что «троение» (или «двоение» в нашем случае) означает, что один из цилиндров не работает. Это слышно как по изменившемуся звуку двигателя, так и по хорошо заметному падению мощности.

Подготовка к регулировке

Чтобы самостоятельно установить зазоры не требуется быть опытным автомехаником.

Нужно всего лишь инструкция (эта, но не помешает и официальная бумажная), набор инструментов (шестигранники, отвертки, гаечные ключи и набор специальных плоских щупов).

Все работы проводятся только на полностью холодном двигателей. Первым делом нужно снять крышку блока цилиндров Матиза. Для этого нужно лишь отсоединить шланг вентиляции и открутить несколько болтов с помощью шестигранника на 5. Вероятно, сделать это будет не так просто, болты могут засориться и «прикипеть», в этом случае придется приложить больше силы или воспользоваться чудо-средством WD-40. После снятия крышки заодно проверьте резиновую прокладку, если она имеет повреждения – самое время ее заменить. После этого придется снять еще и крышку блока ГРМ.

Как делается регулировка клапанов

Теперь можно приступать непосредственно к регулировке, производится она особым образом, детально порядок работы расписан в официальном мануале Матиза. С помощью гаечного ключа (также можно приподнять перед автомобиля, включить 5-ю передачу и руками прокрутить колеса), нужно, ориентируясь на метку на коленвале, совместить ее с цифрой 0. В таком положении проверяются зазоры:

• Оба клапана первого цилиндра;
• Только впускной клапан второго;
• Только выпускной клапан третьего.

Стандартные значения, которые должны иметь зазоры Daewoo Matiz: 0,15 для впускных и 0,32 для выпускных. Эти значения могут устанавливаться с погрешностью в 0,02, что актуально, так как щуп на 0,32 практически невозможно найти, есть только щупы на 0,3. Зазор проверяется только между гайкой и стержнем клапана. Если он не соответствует значениям, нужно отрегулировать с помощью небольшого проворота контргайки, удерживая, при этом, винт. Затем нужно провернуть коленвал ровно на 360 градусов (снова ориентируясь на метки) и провести регулировку двух оставшихся клапанов.

Существует еще один способ регулировки, более простой и не требующий снятия крышки ГРМ. Но это метод не по инструкции, он отличается меньшей точностью и делать его можно только на свой риск. В этом случае вам нужно проворачивать коленвал и смотреть на кулачки клапана, максимальный зазор будет тогда, когда кулачок направлен вниз, в этом положении и проводится регулировка.

Как узнать, что пора регулировать клапана

Кроме рекомендации производителя о том, что зазоры регулируются каждых 20 000 км пробега, существует ряд признаков, прямо указывающих на необходимость регулировки. Логично, что регулировка нужна в том случае, когда проводился ремонт головки блока. Есть и ряд других симптомов:

1. Характерный цокающий, стрекочущий звук из-под капота. Опытный механик запросто определит только по звуку, что клапанам нужна регулировка.
2. Постепенное падение мощности. Тепловой зазор не сбивается мгновенно. Поэтому определить потерю тяги и динамики порой бывает сложно. Однако если мощность падает критически на фоне других симптомов, можно говорить о потере номинальных тепловых зазоров клапанов.
3. Перегревы двигателя. Поскольку часть горячих газов попадает в коллекторы, двигатель может сильно перегреваться даже на малых нагрузках.
4. При наборе оборотов могут наблюдаться ощутимые хлопки как на впуске, так и на выпуске.
5. Некорректная работа двигателя, тяжелый пуск, неустойчивые холостые обороты.

При наличии даже этих симптомов уже стоит подумать о проверке зазоров в клапанах.

Ресурс двигателя Дэу Матиз 0.8, 1.0

В своем первоначальном виде автомобиль Daewoo Matiz стали выпускать в 1997 году. Уже через шесть лет после начала производства в Европе появилась модель под индексом M200, известная также как Chevrolet Matiz. За два десятилетия было изготовлено свыше 5 миллионов экземпляров авто, с учетом всех поколений и наименований компактной машины. Поэтому Матиз может претендовать на звание одного из массовых легковых транспортных средств в истории автомобилестроения.

В России это авто встречается довольно часто. Его компактность и небольшие габариты способствуют комфортной езде в больших городах. Сегодня модель продают под другим названием – Chevrolet Spark. Производство Daewoo Matiz как такового было свернуто в 2015 году. Но на вторичном рынке можно найти большое количество интересных предложений. В этой статье расскажем, каков ресурс двигателя Дэу Матиз, и к чему нужно быть готовым, будучи владельцем этого автомобиля.

Линейка силовых агрегатов автомобиля

Модель получила два мотора – один на 0.8, другой на 1.0 литр. Первый ДВС – разработка совместных усилий инженеров Daewoo и Suzuki. Второй двигатель – разрабатывался в Южной Корее, там же и выпускался. Ходит примерно на 20 тыс. км больше «младшего брата». И в первом, и во втором моторе слабый ремень ГРМ, с обрывом гнет клапаны.

Если ремень меняют каждые 40-50 тыс. км, то водяную помпу через 80-100 тыс. км, дольше не живет. После мойки авто с 0.8-литровым силовым агрегатом обычно возникали перебои в функционировании распределителя зажигания с электронным датчиком.

Переход на Евро-3 поспособствовал замене капризного механизма на электронный модуль зажигания, который после успешно проявил себя и на авто с 1.0-литровым мотором.

Гамма ДВС автомобиля:

• F8CV – 0.8-литровый 51-сильный силовой агрегат с пиковым моментом 69 Нм;
• B10S1 – двигатель 1.0 на 63 лошадиные силы и максимальным крутящим моментом 91 Нм.

Встретить модификацию с 1.0-литровым мотором и автоматической коробкой передач не получится. Причина в том, что под капотом банально не хватает места для силового агрегата с четырьмя «котлами» и автоматической трансмиссии. Так приобрести модификацию с АКПП можно, согласившись на 0.8-литровый движок под капотом.

Более мощный B10S1 продается только в паре с механической коробкой передач. Фактически это дефорсированный 1.2-литровый двигатель от автомобиля Chevrolet Aveo. Некоторые отечественные автомобилисты пытались вернуть ему изначальный рабочий объем путем замены поршневой группы.

Нужно сказать, что у них это получалось, и мощность возвращалась на исходное значение – 72 «лошадки».

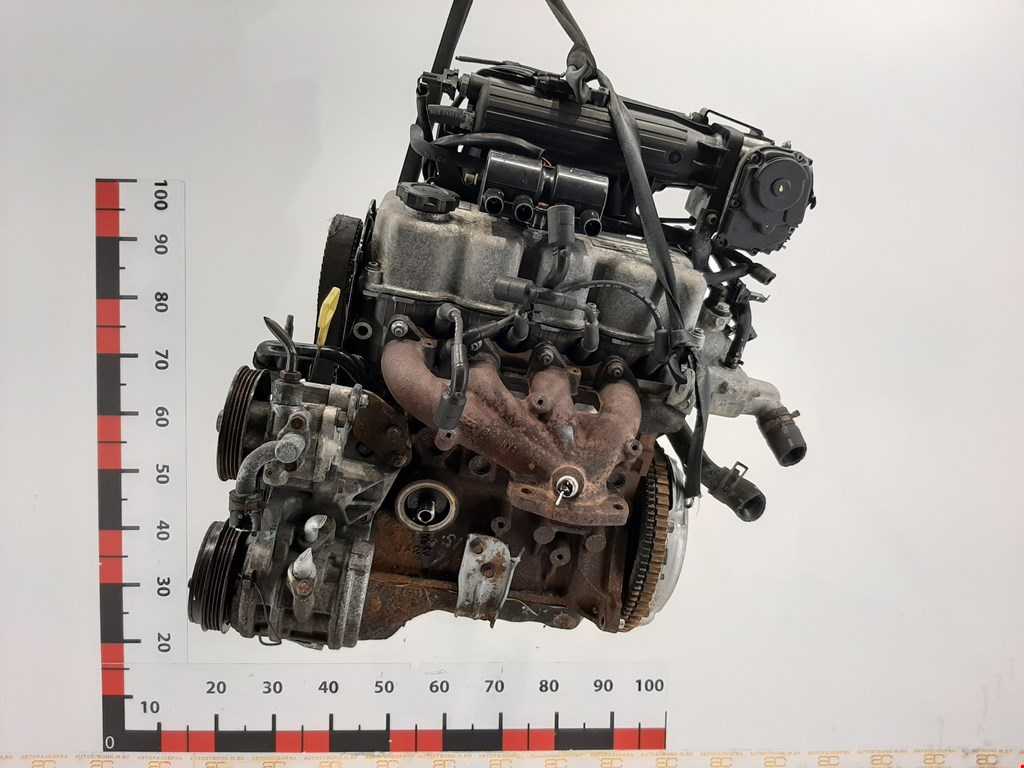

Двигатель B10S1

Это 1.0-литровый силовой агрегат, который собирали в Южной Корее. Мотор под маркировкой B10S1 рассчитан на маленькие и компактные автомобили по типу Daewoo Matiz, Chevrolet Spark M200. В отличие от F8CV это уже рядная чугунная «четверка» с 8-клапанной алюминиевой головкой блока цилиндров. Это еще один конструктивно простой ДВС, без каких либо особенностей.

То есть, в нем нет гидравлических компенсаторов, фазорегуляторов, турбонаддува. Диаметр цилиндров составляет 68.5 мм, а ход поршня 67.5 мм. В пике двигатель выдает 64 лошадиные силы и 91 Нм крутящего момента. Двигатель с распределенным впрыском топлива, а точный объем B10S1 равняется 995 куб. см.

Этот мотор сложно назвать проблемным, но в силу небольшого рабочего объема и прочих факторов ходит он в лучшем случае 220 тыс. км.

Понять о надвигающемся капитальном ремонте можно по поведению авто: увеличивается расход топлива, растет расход моторного масла, падает компрессия в цилиндрах. Все это сопровождается густым и едким выхлопом. В приводе газораспределительного механизма находится ремень. Назвать ремень выносливым крайне сложно, ведь он рассчитан всего на 40-50 тыс. км пробега.

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Идентификационные номера 1.2 Основные инструкции по ремонту 1.3. Технические характеристики Автомобилей с механической коробкой передач

2. Техническое обслуживание

2.0 Техническое обслуживание 2.1. Техническое обслуживание 2.2. Замена моторного масла и масляного фильтра 2.3 Замена свечей зажигания 2.4. Проверка топливопроводов 2.5. Проверка и регулировка угла опережения зажигания 2.6. Проверка системы охлаждения на отсутствие утечек 2.7. Проверка уровня масла в коробке передач 2.8 Проверка шарового шарнира передней подвески 2.9. Проверка осевого люфта заднего колеса 2.10. Прокачка системы гидроусилителя рулевого управления 2.11. Удаление воздуха из тормозной системы 2.12. Антикоррозионные материалы

3. Двигатель

3.0 Двигатель 3.1. Механическая часть двигателя 3.2. Система охлаждения 3.3. Электрооборудование 3.4. Система управления двигателем 3.5. Система выпуска отработавших газов

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач и дифференциал 4.3. Валы привода

5. Ходовая часть

5.0 Ходовая часть 5.1 Возможные неисправности ходовой части и методы их устранения 5.2. Передняя подвеска 5.3. Задняя подвеска 5.4. Шины и колеса 5.5. Регулировка установки колес

6. Рулевое управление

6.0 Рулевое управление 6.1. Система гидроусилителя руля 6.2. Насос гидроусилителя руля 6.3. Рулевой механизм с гидроусилителем 6.4. Рулевая колонка

7. Тормозная система

7.0 Тормозная система 7.1. Описание конструкции 7.2. Диагностика тормозной системы 7.3. Снятие и установка узлов тормозной системы 7.4. Замена тормозных колодок 7.5. Ремонт узлов тормозной системы

8. Системы отопления, вентиляции и кондиционирования

8.0 Системы отопления, вентиляции и кондиционирования 8.1. Система отопления и вентиляции 8.2. Система кондиционирования

9. Электрооборудование кузова

9.0 Электрооборудование кузова 9.1 Общие сведения 9.2 Предохранители, реле и жгуты проводов 9.3. Система освещения и звуковой сигнал 9.4. Стеклоочиститель и стеклоомыватель 9.5. Панель управления 9.6. Аудиосистема

10. Кузов

10.0 Кузов 10.1. Интерьер 10.2. Сиденья 10.3. Стекла и зеркала 10.4. Элементы внешней отделки кузова 10.5. Бамперы 10.6. Двери 10.7. Крыша 10.8. Ремни безопасности 10.9. Передняя часть кузова 10.10. Задняя часть кузова 10.11. Рама и каркас кузова 10.12. Восстановление герметичности и устранения скрипов кузова

11. Схемы электроборудования

11.0 Схемы электроборудования

Описание

Силовой агрегат транспортного средства на нашем рынке представлен двумя модификациями: F8CV — это мотор объёмом 0,8 литра, 51л.с.; B10S1 — силовая установка объёмом 1,0 литр, 63л.с.

Daewoo Matiz.

Начиная с 1998 года, на автомобиль устанавливается только 3-х цилиндровый бензиновый двигатель объёмом 0,8 литра, с механической коробкой передач. В 2003 году начали устанавливать мотор объёмом 1,0 литр и 4-мя цилиндрами.

Больное место двигателя меньшего объёма (0,8 литра), выпускаемого до 2008 года был распределитель зажигания с электронным датчиком. Датчик давал сбои при попадании на него влаги. После перехода на ЕВРО-3 проблему устранили.

Оба двигателя оборудованы системой распределённого впрыска топлива, благодаря этому достигается большая мощность и экономичность. Так же применяется система рециркуляции выхлопных газов

Особое внимание следует уделять ремню привода газораспределительного механизма. При несвоевременной замене возможен его обрыв, что приведёт к выходу из строя всего газораспределительного механизма, как следствие, дорогостоящего ремонта не избежать

Самой часто встречающейся неисправностью мотора Деу Матиз остаётся сбой в работе агрегата из-за неправильных показаний датчика положения дроссельной заслонки

Самой часто встречающейся неисправностью мотора Деу Матиз остаётся сбой в работе агрегата из-за неправильных показаний датчика положения дроссельной заслонки.

С выходом на рынок в 2002 году литрового мотора, динамика автомобиля значительно возросла. Двигатель отличается от младшего собрата улучшенным показателем тяги во всем диапазоне оборотов. К тому же ремонт двигателя Daewoo Matiz приходится делать реже в связи с повышением надёжности агрегата.

Силовой агрегат F8CV(0,8)

Мотор, объёмом 0,8 литра является основным агрегатом, устанавливаемым на автомобиль Дэу Матиз с 1998 года. Блок силовой установки отлит из чугуна, головка цилиндров выполнена из алюминия, сам двигатель 3-х цилиндровый, рядный, бензиновый, расположение на транспортном средстве поперечное.

Агрегат, как и все моторы, имеет массу положительных качеств и в то же время, обладает недостатками.

Характеристики Daewoo matiz двигатель F8CV(0,8):

Силовой агрегат Дэу Матиз.

• Объём, см3 — 796;
• Мощность двигателя, л.с. — 52;
• Цилиндров, шт. — 3;
• Клапанов, шт. — 6;
• Поршень, диаметр, мм. — 68,5;
• Степень сжатия — 9,2;
• Ход поршня, мм. — 72;
• Топливо — АИ-92;
• Охлаждение — жидкостное;
• Система питания — инжектор.

Силовой агрегат B10S1 (1,0)

Двигатель Матиз объёмом 1,0 литр выпускается с 2002 года. Силовая установка: 4-х цилиндровый, рядный, бензиновый двигатель внутреннего сгорания, расположенный на транспортном средстве поперечно.

Характеристики Daewoo matiz двигатель B10S1 (1,0):

• Объём, см3 — 995;
• Мощность, л.с. — 64;
• Цилиндров, шт. — 4;
• Клапанов, шт. — 8;
• Поршень, диаметр, мм. — 68,5;
• Степень сжатия — 9,3;
• Ход поршня, мм. — 67.5;
• Топливо — АИ-92;
• Охлаждение — жидкостное;
• Система питания — инжектор.

Характерные неисправности силовых установок

Силовые агрегаты обладают хорошими характеристиками. Ресурс двигателя при бережной эксплуатации и должном техническом уходе составляет порядка 200000км. В целом, двигатель daewoo matiz надёжен и прост, основные недостатки происходят по причине выхода из строя навесного оборудования. К основным неисправностям мотора можно отнести:

• Стук коленчатого вала;
• Поломка перегородок поршней в районе поршневых колец;
• Поломка головки блока цилиндров.

Основную ответственность за все эти поломки несёт владелец транспортного средства, так как в основном происходят они по причине плохого ухода. Например, стук коленчатого вала, происходит из-за перегрузок, возникающих от некачественного масла, или несвоевременной замене старого на новое. Поломка перегородок поршней и трещины в головке блока цилиндров происходят как следствие перегрева.

Подготовительный этап работ

Важно знать, что регулировать клапаны нужно только с холодным двигателем

В состав инструментов должны войти:

• Гаечные ключи (они же рожковые) — набор;
• Комплект отверток;
• Набор торцевых головок;
• Ключи имбусовые (набор);
• Измерительные щупы;
• Пассатижи.

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Для этого делаем следующее:

1. Воздуховод крепится специальным хомутом, ослабляем его плоской отверткой.
2. Берем патрубок фильтра, который воздушный, и отсоединяем от воздуховода.
3. С корпуса воздушного фильтра убираем шланг.
4. Если двигатель вашего автомобиля имеет объем 0,8 литра, то нужно колодку жгута электронной системы управления ДВС отделить от температурного температуры.
5. Корпус фильтра крепится к воздухозаборнику тремя болтами. Торцевой головкой на «10» отворачиваем их.
6. Слегка поднимаем воздухозаборник и голосник, выводим штифты из специальных резиновых подушек.
7. Произвести демонтаж узла.

Регулировка клапанов

На двигателе Daewoo Matiz объемом 0,8 л нет гидрокомпенсаторов, поэтому клапана регулируются вручную. Обычно такую операцию следует проводить один раз в 50 тыс. км пробега, отрегулировать клапана также можно своими руками. Последовательность операций здесь следующая:

• в первую очередь отворачиваем болты клапанной крышки, для этого понадобится шестигранник М5;
• всего болтов 6 штук;
• снимаем передний кожух ремня ГРМ;
• выставляем ВМТ первого цилиндра;
• регулируем по щупу на 1-м цилиндре клапана: на впускном – 0,15 мм, на выпускном – 0, 3 мм. Также производим регулировку впускного клапана на втором цилиндре и выпускного на третьем. Контрогайка ослабляется ключом на 12, а винт регулируется плоской отверткой;
• поворачиваем дальше коленвал, совмещаем на распредвалу другую метку с «треугольничком» на внутреннем кожухе ГРМ – нужно выставить именно эту метку (есть отлив под цифрами);
• регулируем выпускной клапан на втором цилиндре и выпускной на третьем.

Закрываем клапанную крышку, запускаем мотор, слушаем, как работает двигатель

Во время регулировки необходимо обратить внимание на состояние кулачков распредвала, и если на них есть выработка, отрегулировать клапана никак не получится (они будут стучать) – в таком случае необходимо готовиться к замене распределительного вала

Источник

Первое поколение

Первоначально экстерьер автомобиля был разработан для фирмы Фиат (Fiat) в дизайн-студии Джорджетто Джуджаро, но там он был отвергнут. После этого он был куплен фирмой Дэу Моторс (Daewoo Motors). Новый автомобиль (модификация M100) заменил на конвейере предыдущую модель Daewoo Tico, взяв от неё двигатель, трансмиссию и элементы подвески. А на данные агрегаты была, в свое время, куплена лицензия на производство от японского автомобиля Suzuki Alto. Автомобиль получился столь удачным, что стал самым продаваемым автомобилем фирмы в Европе.

Производство Matiz (M100 модели) началось в конце 1997 года на заводе в Корее. В 1998 году польский завод Daewoo-FSO начал в сентябре 1999 года производство по лицензии и из комплектующих. С 1998 года Matiz также производится в Индии и Румынии (Automobile Craiova).

M150

В 2000 году машина претерпела рестайлинг (модификация M150), а также стала производиться по лицензии и из комплектующих (CKD) в Узбекистане на заводе УзДэу.

В 2001 году корпорация General Motors выкупила контрольный пакет акций разорившейся ДэуМоторс. После этого автомобили Дэу стали поставляться под маркой Chevrolet. При этом автомобили, собиравшиеся на автозаводе в Узбекистане, сохранили своё прежнее название.

В 2003 году автомобиль получил новый литровый двигатель, который заметно улучшил динамические характеристики. В Россию автомобиль с двигателем литрового объёма, также как и с автоматической коробкой, стал поставляться в 2005 году. На данный момент производятся 3 основные комплектации Матиза:

• двигатель 0,8 литра МКПП
• двигатель 1 литр МКПП
• двигатель 1.2 литр МКПП(Baojun Lechi).

Автомобиль соответствовал нормам токсичности Евро 2. Автомобили с автоматической коробкой передач с 2008 года в Россию поставляться перестали. Это связано с тем, чтобы не создавать лишней конкуренции в данном сегменте модели Chevrolet Spark.

В конце 2008 года очередная модификация изменила инжектор двигателя под норму Евро 3. В 2011 году был произведен легкий рестайлинг. Были изменены передние фары и задние фонари. В головных фарах появились дневные ходовые огни.

Также, в 2012 году, в кузове М150 повторители сигналов поворота были перенесены с крыльев на боковые зеркала заднего вида. С 2012 года автомобиль Матиз соответствует экологическому стандарту безопасности Евро-4 На заводе на 2013 год было выпущено 90 тысяч машин.

В Китае автомобиль продавался как Chevrolet Лечи. Он оставался в производстве до 2012 года, когда была обновлена версия и стала называется Baojun Lechi с двигателями 1 литр (69 л.с.) и 1.2 литра (86 л.с.).

Как и когда производится регулировка клапанов на Дэу Матиз?

Автомобиль Дэу Матиз обладает достаточно маленьким, а следовательно и экономичным двигателем. Но порой, в потоке необходимо поддать газу, чтобы не вывалиться из общей массы автомобилистов. Для поддержания двигателя в рабочем состоянии необходимо регулярно проверять его состояние

Также важно периодически корректировать работу системы ГРС

В какое время желательно производить регулировку клапанов на дэу матиз?

Регулировки зазоров этого механизма требует каждый ДВС. Регулирование клапанов у Дэу Матиз рекомендуют проводить спустя каждые 20 тысяч километров.

1. Расширенный тепловой зазор вызовет уменьшение высоты подъема и проходного сечения. В связи с этим двигатель получает меньше горючего и воздуха.
2. Наоборот, уменьшенный тепловой зазор нарушает непроницаемость посадки клапана в седле. Это может привести к обгоранию фаски детали, что, в свою очередь, негативно скажется на компрессии.
3. Цилиндры стали хуже очищаться от газов, а процесс горения смеси стал некачественным, если увеличились зазоры.

В случае, если в системе ГРМ нарушены размеры, заданные технологами, стержни клапанов и места посадки деталей двигателя изнашиваются.

К сбою работы двигателя могут привести нагар и повреждение деталей с пружинами, связанное с ним.

Признаки, которые помогут понять, что пора произвести регулировку:

• Упала мощность двигателя;
• В области ГРМ слышен звонкий стук;
• Возникают перебои в двигателе;
• Периодически возникают хлопки при впуске/выпуске.

Если при наличии данных неисправностей вы не начнете ремонтные работы в ближайшее время, это вызовет серьезные денежные затраты в дальнейшем.

Поэтому давайте рассмотрим порядок регулировки клапанов Дэу Матиз.

В состав инструментов должны войти:

• Гаечные ключи (они же рожковые) — набор;
• Комплект отверток;
• Набор торцевых головок;
• Ключи имбусовые (набор);
• Измерительные щупы;
• Пассатижи.

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Далее демонтируем воздушный фильтр.

Для этого делаем следующее:

1. Воздуховод крепится специальным хомутом, ослабляем его плоской отверткой.
2. Берем патрубок фильтра, который воздушный, и отсоединяем от воздуховода.
3. С корпуса воздушного фильтра убираем шланг.
4. Если двигатель вашего автомобиля имеет объем 0,8 литра, то нужно колодку жгута электронной системы управления ДВС отделить от температурного температуры.
5. Корпус фильтра крепится к воздухозаборнику тремя болтами. Торцевой головкой на «10» отворачиваем их.
6. Слегка поднимаем воздухозаборник и голосник, выводим штифты из специальных резиновых подушек.
7. Произвести демонтаж узла.

Выполняя это, мы делаем следующее:

1. Находим закрепитель и отжимаем его от колодки жгута системы управления двигателем.
2. Катушки крепятся к держателю крышки ГБЦ , чтобы снять их, потребуется выкрутить три болта «десятой» торцевой головкой.
3. Снимаем модуль зажигания.
4. Теперь снимаем дроссельный узел.

Это действие производится также в несколько этапов:

1. От трубки воздуховода отсоединяем трубку вентиляции картера.
2. Также, снимаем шланг, ведущий к воздушному фильтру, после чего снимаем воздуховод.
3. Требуется отключить все провода от регулятора холостого хода. Это применительно к двигателю Матиза объемом 0,8 литра.
4. У дроссельной заслонки есть датчик положения. Провода, ведущие к ней, тоже отсоединяем.
5. Тосол необходимо слить до минимальной отметки.
6. На шлангах, которые подают ОЖ на блок дросселя необходимо сжать хомуты пасатижами и отсоединить их.
7. У блока дросселя и коллектора впуска есть четыре крепящих болта. Их нужно вывернуть при помощи шестигранного ключа.
8. Теперь можем снять весь дроссельный узел.

И последнее, что нужно сделать прямо перед регулировкой.

Когда работа завершена, снимаем крышку у ремня ГРМ. Чтобы сделать это, необходимо снять подкрылок передней арки справа и 4 крепежных болта.

Теперь предстоит проделать еще немного простых операций:

1. К вакуумному усилителю протянут шланг разрежения. Необходимо, при помощи пассатижей, зажать хомут с краев и передвинуть его вдоль по шлангу.
2. Убрать подвод разрежения.
3. Убрать подвод проветривающий картер от штуцера крышки ГБЦ.
4. Винт держателя трубопровода впуска нужно открутить с помощью шестигранного ключа на “5”.
5. Нужно сжать лепестки фиксирующего элемента проводов, находящихся в системе управления силового агрегата, при помощи отвертки. От держателя отсоединяем жгут.
6. Торцевой головкой на “десять” откручиваем болт, который крепит кронштейн соединительного шланга и отводим его в сторону.
7. Выкрутить болты (8 штук), которые крепят ГБЦ «пятым» шестигранным ключом и отсоединить ее.
