Химическое хонингование
При производстве техники для освоения галлактического места механической обработки бывает недостаточно, чтоб получать подходящую чистоту и точность. Потому употребляют химические способы.

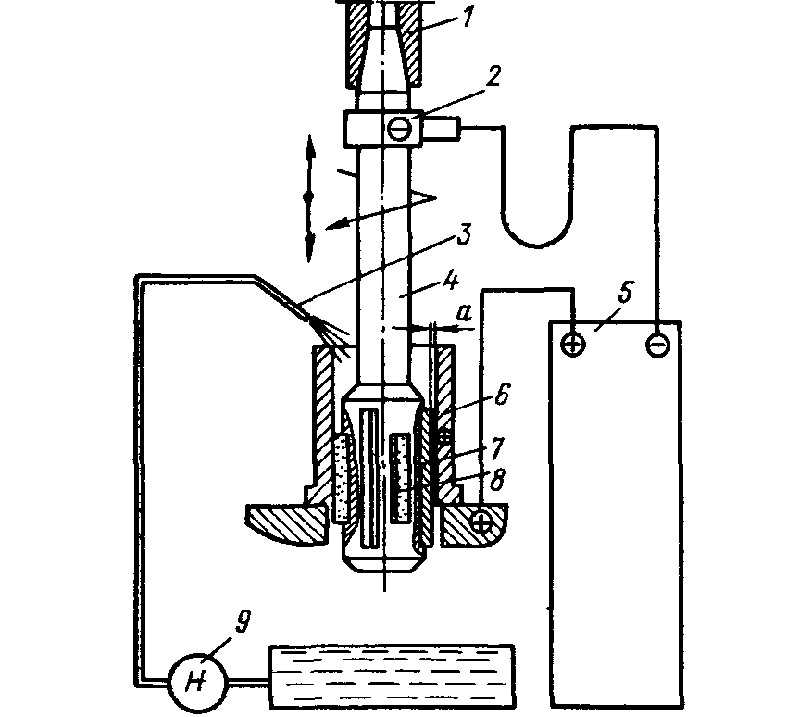

Установка для химического хонингования: 1 – вал приводной; ртутный токосъемник; 3 – труба подачи электролита; 4 – головка хонинговальная; 5 – источник неизменного тока; 6 – обрабатываемый цилиндр; 7 – катод; 8 – абразивы (бруски); 9 – жидкостный насос
В данной установке употребляют графитовые бруски с напыленным абразивом. Крутящаяся головка принуждает передвигаться электролит по обрабатываемой поверхности. С графита заряд передается на цилиндр. Основная обработка производится жидкостью, а абразивные частички дополняют процесс, увеличивая производительность труда.
На схожих установках можно обрабатывать даже достаточно крепкие закаленные стали, имеющие твердость HRC 55-65 единиц.

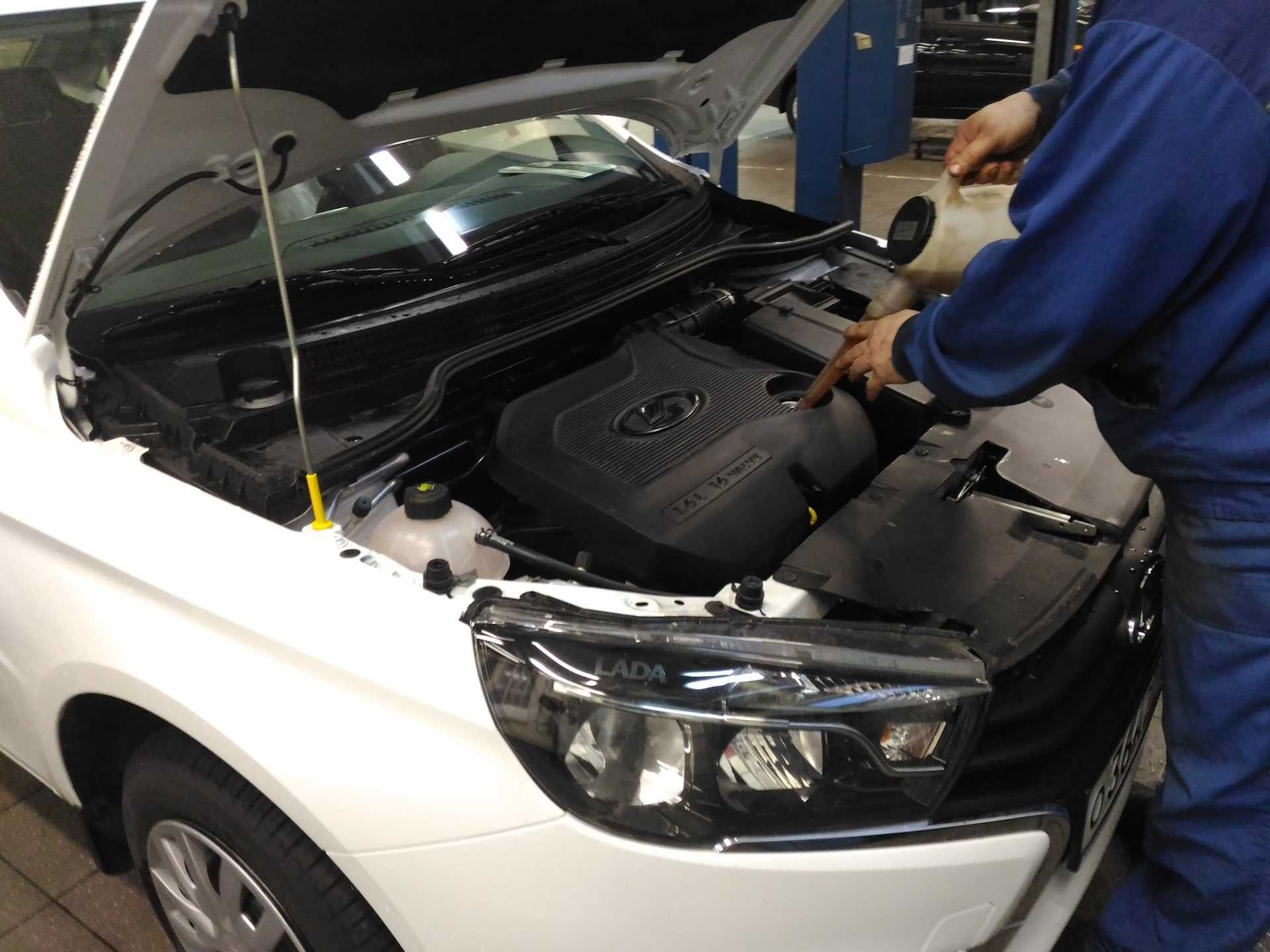

Замена масла после капремонта двигателя
Следует понимать, что обязательным результатом притирки деталей (особенно в первые сотни километров) в двигателе является металлическая стружка. Указанная стружка попадает в моторное масло и накапливается в масляном фильтре. Вполне очевидно, что эту стружку нужно убрать из ДВС.
Сделать это можно путем слива смазочной жидкости и замены фильтра. Такую замену нужно сделать через 800-1000 км. Кстати, заливать сразу после ремонта мотора до первого запуска, во время первой замены и далее в процессе эксплуатации нужно только подходящее качественное моторное масло.
Это значит, что нужно использовать такой материал, который рекомендован заводом-изготовителем двигателя. Смазка должна соответствовать всем нормам, требованиям и допускам по API и ACE, а также подходить по вязкости SAE с учетом сезонности и других региональных особенностей.
Также нужно отдельно учитывать, что после расточки блока цилиндров в ремонтные размеры под ремонтные поршни в ряде случаев специалисты рекомендуют использовать более вязкое масло по сравнению с тем, которое заливается в аналогичный новый мотор.
Тормозная система
Начну, пожалуй, с самого легкого – тормозов (мотор хочу оставить на закуску). Почему их стоит притирать? Даже когда вы ставите новые тормозные колодки, а тем более диски вам нужно несколько десятков, а может быть и сотен километров, чтобы верхний слой стерся (и там, и там) и чтобы плоскости так сказать «набились» для дальнейшей нагруженной работы (наверное, все замечали черную пыль на дисках после установки новых колодок)
На колодках есть верхний (более мягкий) слой, который должен уйти в ближайшие 150 – 200 километров, причем не рекомендуется производить длительные и резкие торможения, нужно чтобы поверхность снялась равномерно.
На дисках такого слоя нет, он сразу начинает работать. НО здесь нет и зеркала, которое набивается фрикционными накладками. В итоге также нужен процесс притирания.
Тормоза для раскрытия их эффективности требуют бережного отношения в районе 200 километров. Здесь все просто.
https://youtube.com/watch?v=mS2ajtXlKzs
Советы и рекомендации
Информация, которая приведена ниже, будет полезна тем, кто делает капремонт двигателя своими руками или принимает непосредственное участие в этом процессе.
Перед первым запуском и во время обкатки нужно повышенное внимание уделять состоянию АКБ
Учтите, во время первого запуска провернуть коленвал труднее всего, так что аккумулятор должен быть нормально заряжен.
Следует принять некоторые меры предосторожности во время заливки масла и установки масляного фильтра перед первым запуском
Главной задачей является исключение образования воздушных пробок, чтобы в момент пуска агрегат не испытывал масляного голодания.
Смазку и другие жидкости нужно заливать строго по уровню. Дело в том, что превышение рекомендуемого объема может привести к появлению течей и другим неисправностям.
После первого запуска давление масла должно прийти в норму за несколько секунд во время работы на ХХ
Запрещается газовать в том случае, если лапочка давления не тухнет. Если давление масла на холостых оборотах низкое, силовой агрегат нужно немедленно глушить.
Затем производится повторный запуск. Если ситуация не меняется, тогда очевидна неисправность. Любые проблемы с подачей масла, воздушные пробки, некорректная работа масляного насоса и другие причины могут привести к необходимости повторно ремонтировать ДВС.
В том случае, если давление смазки на холостых в норме, можно прогреть мотор. С ростом температуры смазочный материал разжижается, давление также должно несколько уменьшиться до определенного показателя. При этом оно не должно падать ниже 0.4-0.8 кг/см2.
Пока двигатель прогревается, нужно внимательно осмотреть силовой агрегат на предмет утечки масла, антифриза и других техжидкостей. Если заметно подтекание, двигатель сразу глушат, после чего проблему следует немедленно локализовать и устранить.
Если давление в системе смазки нормальное, агрегат сухой и работает ровно, тогда рекомендуется также внимательно послушать звук работы двигателя. Никаких посторонних шумов и стуков быть не должно.
Нормальная и устойчивая работа ДВС говорит о том, что можно приступать к обкатке мотора под нагрузкой. Совершите пробную короткую поездку, при этом наблюдая за лампочкой давления масла в системе смазки и температурой ДВС на панели приборов. После 2-3 км. пути остановите автомобиль и снова осмотрите двигатель на предмет подтекания технических жидкостей.
Затем силовой агрегат следует заглушить, выждать около 15 минут и проверить уровень моторного масла. Дело в том, что он может немного упасть. Это потребует долива смазки. Доливать масло нужно так, чтобы уровень был ровно по середине между отметками «мин» и «макс».
Стабильная работа двигателя и всех его систем укажет на то, что мотор после капремонта готов к дальнейшей обкатке. Для получения наилучших результатов и продления срока службы мотора нужно придерживаться режимов обкатки и соблюдать рекомендации, указанные выше.
Первый пуск силового агрегата
Сборка мотора – крайне ответственный этап. Любая ошибка может иметь очень серьёзные негативные последствия. Не менее важен и первый запуск двигателя после окончания ремонтных работ. Можно сказать, что от соблюдения правильной последовательности действий во многом зависит и то, насколько удачным будет последующая обкатка мотора.
Приводим алгоритм первого пуска двигателя после капремонта:
- убедитесь, что аккумулятор полностью заряжен – из-за наличия микронеровностей для проворачивания коленвала может понадобиться вся его мощь;
- большое значение следует уделить моторному маслу: оно должно не только соответствовать рекомендованному для данного двигателя, но быть качественным. Заливку ММ следует проводить до верхней граничной метки щупа – спустя минут 15 часть масла стечёт в поддон, и может потребоваться его долив, но на этот раз не доходя до метки MAX. Заливать смазочную жидкость в маслофильтр не рекомендуется – неумелое выполнение этой операции может привести к образованию в масляной магистрали воздушной пробки;
- для дизельных и карбюраторных силовых агрегатов следует осуществить подачку топлива в систему вручную;
- если все подготовительные манипуляции произведены, можно приступать к пуску мотора. При этом обязательно контролируйте лампу давления масла. По сравнению с обычным пуском она должна гореть на несколько секунд дольше, но если по прошествии 5-7 секунд она не погаснет – следует немедленно заглушить мотор и приступить к выяснению причины, почему давление масла не было приведено в норму;
- при пуске двигателя стартером не помогайте ему акселератором – увеличенная нагрузка здесь не просто неуместна, а недопустима. А вот выжатое сцепление окажется весьма кстати;
- если лампочка потухла, следует на холостом ходу, без прогазовок, прогреть двигатель до 85-92°С. Пока мотор греется, можно заглянуть в подкапотное пространство и под автомобиль, чтобы убедиться в отсутствии утечек техжидкостей, включая масло и тосол. Помните, что появление запаха гари при первом пуске после капиталки – явление нормальное, это результат выгорания смазок, нанесённых во время сборки мотора. После выхода силового агрегата на рабочие температурные показатели будет наблюдаться незначительное падение давления ММ в системе, поскольку горячая жидкость становится более жидкой. Допустимым считается давление в пределах 0.4-0.85 кг/см2. Если оно меньше – значит, имеются проблемы, появившиеся либо в результате ошибок при сборке, либо из-за использования некачественной смазывающей жидкости;
- после прогрева мотор нужно заглушить и запустить обратно только после того, как он остынет до 40 градусов. Таких циклов пуска/остановки мотора следует провести около полутора десятков, после чего можно дать поработать мотору на более высоких оборотах (первые три минуты – на тысячу об/мин, затем на протяжении четырёх-пяти минут – на полторы тысячи об/мин, после чего 5 минут дать поработать двигателю на 2 тысячах оборотов).
Нужна ли обкатка сейчас
Технический прогресс не стоит на месте, и со временем детали автомобилей начали изготавливать с все уменьшающимися допусками и высокими классами точности.
Более того, стали использовать такую процедуру, как «холодная обкатка двигателя», «горячая обкатка».
Обкатка выполняется на специальных станках заводом-изготовителем. К двигателю подводят масло, охлаждающую жидкость, топливо. Для каждой модели двигателя установлены свои режимы, в процессе обкатки постепенно увеличивается нагрузка на прирабатываемые детали.
Холодную обкатку также проводят после капитального ремонта двигателя.
«Гаражный» вариант проведения этой процедуры выглядит следующим образом:
Повышение класса точности деталей, повышение культуры производства, дополнительные технологические процедуры — все это и привело к появлению в инструкциях по эксплуатации надписи «автомобиль обкатки не требует». И это было бы действительно так, если бы не несколько «но».
В настоящее время детали автомобилей изготавливают не только на заводах автомобильных брендов. Этим занимается огромное количество подрядчиков в разных уголках мира, а у них — есть свои подрядчики. При сборке, бренды, конечно же, контролируют качество, но серийность производства накладывает свои ограничения. А, как известно, чем длиннее цепочка — тем вероятнее ошибка («испорченный телефон» помните?).
А еще при сборке в двигатель могла попасть мельчайшая пыль.
Высокая культура производства автомобилей немецких, японских брендов сводит эту вероятность к ничтожному значению. Но она все равно остается.
К тому же в обкатке нуждается не только двигатель автомобиля — обкатки требуют даже шины, тормозные колодки и т.п.
В качестве аргументов в пользу обкатки процитируем несколько инструкций по эксплуатации:
Hyundai
Чтобы продлить срок службы Вашего автомобиля, рекомендуется соблюдать следующие меры предосторожности:
Первые 300 км: избегайте резких торможений.
Первые 1000 км:
- избегайте превышения скоростного режима управления автомобилем.
- избегайте резких ускорений.
- не ездите постоянно на пониженных передачах.
- не ездите с постоянной скоростью в течение длительного времени.
O
pel
A
stra
G
Для того чтобы обеспечить надежность и долговечность автомобиля в эксплуатации, на протяжении первых 600 км пробега необходимо придерживаться следующих правил:
- Не трогайтесь с места на полном газу, избегайте резких разгонов.
- Не тормозите слишком резко. Нормальная приработка новых тормозных колодок происходит на протяжении пробега в 300 км, в течение которого следует, по возможности, тормозить плавно и со средней интенсивностью.
- После ремонта или замены двигателя, а также после замены тормозных колодок необходимо соблюдать аналогичные ограничения и рекомендации.
BMW 3-я серия E46 (с 1998 года выпуска)
Двигатель и редуктор заднего моста
Пробег до 2000 км
Обороты двигателя и скорость могут быть различны, но их значения не должны выходить за следующие пределы:
Автомобили с бензиновыми двигателями:
4-цилиндровые: 4500 об/мин, 150 км/ч
6-цилиндровые: 4500 об/мин, 160 км/ч
Автомобили с дизельными двигателями: 3500 об/мин, 150 км/ч
Не допускайте нажатия педали акселератора до положения, соответствующего полному открытию дроссельной заслонки или режиму максимального ускорения.
После пробега первых 2000 км можно постепенно наращивать обороты и скорость.
Правила обкатки должны соблюдаться и в том случае, если в процессе последующей эксплуатации будет заменен двигатель или редуктор заднего моста.
Шины
Технология изготовления шин не гарантирует оптимального сцепления новых покрышек с дорогой. Поэтому на протяжении первых 300 км
рекомендуется двигаться более сдержанно.
Тормозная система
Оптимальная приработка и восприятие нагрузок тормозными колодками и дисками достигается лишь после пробега, составляющего приблизительно 500 км
.
Что же получается — даже в BMW не уверены в качестве своих автомобилей? А те производители, которые пишут «автомобиль в обкатке не нуждается», мягко говоря, лукавят?
Способы обкатки мотора
Правильно обкатать собранный двигатель после капремонта можно с использованием стендов или во время эксплуатации. В СТО испытание моторов проходит в 3 этапа:
- холодная обкатка;
- горячая обкатка без нагрузки;
- горячая обкатка с нагрузкой.
Стенды позволяют не только обкатать двигатель, но и проверить качество ремонта. Для этого во время испытания отслеживают:
- температуру масла и охлаждающей жидкости;
- давление в магистрали;
- частоту оборотов коленчатого вала;
- развиваемую мощность;
- удельный расход топлива.
Обкатка считается завершённой, когда параметры достигают определённого диапазона значений, и двигатель работает исправно:
- на холостых оборотах и на максимальной частоте вращения вала;
- равномерно во всех режимах, без резких стуков и шума;
- отсутствуют течи масла, топлива и охлаждающей жидкости через соединения.
Рассмотрим подробно, как обкатывают ДВС в СТО и в гаражных условиях. Методы одинаково подходят как бензиновому, так и дизельному двигателям.
Обкатка на стенде
Стенды подходят как для холодной, так и горячей обкатки. Оборудование представляет собой установку с электродвигателем, контрольно-измерительными устройствами и карданным валом для передачи вращения. Управление оборудованием происходит автоматизировано по заданной программе.
Стенд подбирают под мощность двигателя. После проведения капитального ремонта мотор крепят на установку, заливают смазку, охлаждающую жидкость, подсоединяют необходимые патрубки и электроразъёмы. Испытание завершают осмотром ДВС:
- снимают поддон;
- осматривают вкладыши коренных подшипников и шейки коленвала;
- при необходимости снимают ГБЦ, вынимают поршни.
Холодная обкатка в отличие от горячей производится на низких оборотах электродвигателя, а не мотора. Испытание длится 20 — 40 мин с поэтапным повышением частоты вращения электродвигателя. В процессе контролируют:
- нагрев зоны расположения цилиндров и коренных подшипников проверкой на ощупь;
- герметичность соединений;
- равномерность шума работы мотора;
- давление и температуру масла.
Похожая статья Какое масло лить в двигатель 1NZ FE
Для примера, двигатели КамАЗ-740 испытывают по схеме:
| Обороты коленвала, об/мин | Время режима, мин |
| 600 — 800 | 20 |
| 1000 — 1200 | 15 |
| 1300 — 1400 | 5 |
Бесстендовая холодная обкатка
Этот вариант холодной обкатки двигателя после капремонта относится к устаревшим. Машину прицепляют к буксировочному тросу и тягают на 3 передаче в течение нескольких часов. Данный метод не позволяет отследить отдельные параметры мотора и контролировать его состояние.
Горячая обкатка
Горячая обкатка — наиболее популярный метод испытаний капитально отремонтированного двигателя. Проводится на стенде или на машине с нагрузкой и без. Перед проверкой на стенде на мотор устанавливают свечи зажигания, регулируют зазоры ГРМ, подключают системы питания и подачи топлива
Обкатка ДВС совершается за счёт вращения коленвала, поэтому важно следить за параметрами технических жидкостей
При горячей обкатке без нагрузки ДВС запускают на пониженной частоте коленвала в 800 — 1100 об/мин с плавным увеличением оборотов. Процесс занимает от 20 минут до нескольких часов и завершается при достижении половины паспортной частоты вращения вала.
Например, режим для двигателей ЗМЗ-405, 406 и 409 следующий:
| Обороты коленвала, об/мин | Время режима, мин |
| 850 — 1000 | 5 |
| 1400 — 1600 | 5 |
| 1800 — 2000 | 5 |
| 2300 — 2500 | 5 |
Проверку ЗИЛ – 645 проводят в 8 этапов:
| Обороты коленвала, об/мин | Время режима, мин |
| 1400 | 10 |
| 1500 | 5 |
| 1800 | 5 |
| 2000 | 10 |
| 2200 | 10 |
| 2400 | 10 |
| 2600 | 5 |
| 2800 | 5 |
Для обкатки под нагрузкой к маховику ДВС подключают карданный вала стенда. Электродвигатель будет работать как генератор и одновременно нагружать мотор. Испытание проводят с поэтапным увеличением мощности электромотора и частоты вращения коленвала в соответствии с технической документацией.
Например, ЯМЗ-238 проверяют по такой схеме:
| Обороты коленвала, об/мин | Нагрузка, кВт | Время режима, мин |
| 1500 | 10 | |
| 1600 | 29 | 10 |
| 1700 | 59 | 10 |
| 1800 | 88 | 5 |
| 1900 | 118 | 5 |
| 2000 | 147 | 5 |
Естественная обкатка двигателя
Естественная или эксплуатационная обкатка обходится без стенда и длится на протяжении 2000 — 3000 км. Чтобы правильно обкатать двигатель после капремонта, нужно соблюдать следующие правила:
- не тягать прицепы, избегать пробуксовки;
- держать мотор в диапазоне вращения 1500 — 4000 об/мин;
- не двигаться накатом.
Эксплуатационная обкатка мотора предполагает постепенное повышение нагрузки:
- первую 1000 км необходимо держать обороты до 3000 мин-1;
- следующую 1000 км повысить до 3500 мин-1;
- через 2000 км — до 4000 об/мин.
Сколько обкатывать двигатель после капремонта и как это делать
Итак, самыми важными можно считать первые 3 тыс. км. В этот период, особенно в первую тысячу, нужно соблюдать оптимальный для мотора режим езды, то есть предполагается бережная эксплуатация с щадящими нагрузками. Общие правила следующие:
- запрещена езда с высокими или слишком низками оборотами;
- нельзя допускать езды с постоянной скоростью и одинаковыми оборотами;
- следует отказаться от перевозки грузов или буксировки прицепа;
- нельзя использовать прием торможения двигателем, практиковать резкие ускорения и остановки;
Другими словами, во время обкатки нужно исключить тяжелые режимы эксплуатации для ДВС, нагрузки на агрегат должны быть умеренными, нарастать постепенно. Также в этот период очень нежелательно давать мотору долго работать на холостом ходу (кроме прогрева), так как ХХ считается тяжелым режимом работы ДВС.
Теперь давайте подробнее рассмотрим процесс обкатки двигателя после капитального ремонта. Прежде всего, нужно понимать, что мотор после капремонта нуждается в том, чтобы все детали и узлы хорошо притерлись друг к другу.
Если говорить о полностью восстановленных ДВС, тогда работы обычно в комплексе затрагивают , . Это значит, что обкатывать такой агрегат нужно не менее 3 тыс. км. Если же ремонт затрагивал исключительно и ГРМ (замена , и т.д.), тогда достаточно 1 тыс. км. Остановимся на более распространенном первом варианте.
Перед поездкой двигатель нужно немного прогреть на ХХ, после чего агрегат догревается до рабочей температуры в движении.
Оптимально спланировать заранее маршрут так, чтобы дорога была ровной (без частых подъемов и спусков). Также желательно, чтобы в машине был только водитель.
Во время езды нельзя допускать резких ускорений и торможений, рывков, а также запрещено .
Рекомендуется не разгоняться более 60 км/час, переходить на повышенные передачи и поднимать обороты коленчатого вала выше 2.5 тыс. об/мин.
Также следует избегать езды в натяг, постоянного движения на низких оборотах (1000-1500 об/мин).
Следует не допускать движения с одинаковой нагрузкой на мотор. Если иначе, не нужно все время ехать с постоянной скоростью на одной передаче
Оптимально плавно дозировать нагрузки, периодически замедляясь и ускоряясь, однако при этом важно правильно выбирать передачу, чтобы агрегат работал в рамках средних оборотов.
Простыми словами, такой подход позволяет поршневым кольцам «устояться» в поршневых канавках, постепенно начинает «набиваться» зеркало в цилиндрах и т.д. Дело в том, что даже самая тщательная шлифовка не позволяет идеально сгладить все неровности, которые нивелируются обкаткой.
Еще добавим, что общепринятый показатель в 3 тыс. км. является минимальным. Следует помнить, что полная притирка всех деталей и узлов на многих ДВС происходит к 8-10 тыс. км. пробега. Получается, весь этот период также желательно придерживаться режима обкатки, хотя и не так строго. Только по окончании указанного отрезка двигатель можно нагружать, постепенно и плавно поднимая нагрузки от средних до высоких и затем максимальных.
Разновидности обкатки
Существуют разные типы обкатки моторов: горячая или холодная, со стендами и без. Рассмотрим каждый вид подробнее.
Холодная со стендом
Самой востребованной можно назвать холодную обкатку с использованием стенда. Для работы потребуется оборудование. Его можно найти в мастерских, но далеко не во всех. Кстати, стенды подходят и для горячей обкатки.
Оборудование включает в себя конструкцию, которая содержит электродвигатель, карданный вал и измерительные приборы. Управление осуществляется через программу. Стенд выбирают в соответствии с мощностью мотора. «Движок» закрепляют на установке, подсоединяют разъемы и патрубки, вливают ОЖ и смазку. После испытания мастера анализируют состояние двигателя.
Сначала снимают поддон, чтобы осмотреть вкладыши подшипников и шейки коленчатого вала. Иногда приходится удалять ГБЦ и поршни.
По сравнению с «горячим» обкатыванием, холодную проводят при низких оборотах электродвигателя. Процедура производится в течение получаса. Частота вращения периодически повышается и снижается. В этот момент мастера держа под контролем давление масла и его t, а также герметичность соединений и равномерность шума от ДВС.
Иногда время испытания длится вдвое меньше. Ускорить процедуру помогает масло с низкой вязкостью и присадками.
Без стенда
Данный метод проверки считается устаревшим. Сейчас его мало кто использует, но стоит его описать вместе с остальными способами. Сначала в ДВС заливают масло, а в радиатор тосол. После этого транспортное средство перемещают по ровной поверхности, используя буксировочный трос.
Этот метод хоть и эффективный, но он не дает отследить параметры мотора и держать его состояние под контролем. Во время притирки деталей большую роль играет температура двигателя. Чтобы проконтролировать режим t, необходимо измерить ее горячей водой и маслом.
Несмотря на то, что обкатка без стенда занимает не так мало времени (2-3часа), у нее есть свои преимущества. Водитель может говорить об эффективности обкатки в случае стабильной работы «движка» на холостых оборотах, при быстром запуске и улучшенной динамики машины.
Эксперты советуют проводить обкатку без стендов лишь в крайних случаях. Однако гаражные мастера предпочитают именно этот способ.
Горячая
Горячая обкатка считается наиболее востребованным способом, который можно провести даже в гараже. Также горячую процедуру проворачивают на стендах. Во время процесса появляется возможность контролировать качество сборки двигателя и устранение небольших дефектов.
Для начала силовой агрегат запускают в холостом режиме.
Спустя 3 минуты двигатель заглушают.
Еще через 3 минуты мотор снова включают.
Цикл проводят минимум 10 раз подряд.
«Движок» запускают еще раз.
На начальной стадии обороты должны быть минимум 1200.
Постепенно увеличиваем обороты, но не более чем на 50% от самого высокого уровня.
Мотор заглушают на третьем пункте с целью предотвратить перегрев. На последних этапах работы нужно наблюдать за показателями t силового агрегата. Если она растет, то стоит заглушить. Если процесс происходит нормально, то переходим к проверке подтеканий и измерений компрессии цилиндров. В последнюю очередь снова нужно выставить зажигание.
Естественная
Естественная обкатка двигателя после ремонта, в сравнении с перечисленными выше способами, самая простая. Ее смысл состоит в том, что водитель должен эксплуатировать машину максимально бережно, особенно первые 2000 км. Других усилий прилагать не нужно. Главное, выдержать этот пробег, и не «сорваться».
Какие правила требуется соблюдать автовладельцу? Все те же самые, что и предписаны для обкатки авто, сошедших недавно с конвейера. Во-первых, не стоит разгоняться выше 80 км/ч, при этом нужно следить за количеством оборотов коленчатого вала. Максимально допустимый показатель — 2500.
Несмотря на то, что рекомендуемая скорость составляет 80 км/ч, «с ходу» разгонять авто не рекомендуется. Этот «маневр» не будет считаться щадящим. Также не стоит нагружать транспорт и тормозить двигателем. Идеально, если водитель еще будет контролировать уровень масла, антифриза и смотреть за температурой самого «движка».
