Неисправности
Из-за того, что во время запуска двигателя усилие от кикстартера напрямую передается шестерне первой передачи — втулка, которой шестерня опирается на первичный вал изнашивается и причем изнашивается так, что шестерня начинает попросту болтаться на валу
- Перед сборкой — одеваем шестерню первой передачи на свое место и пытаемся ее раскачать. Если шестерня шатается — меняем ее на новую или, если у вас есть наработки в этой области — меняем только втулку, а шестерню оставляем
- Вторая типичная неисправность связана с тем, что ролик который фиксирует копирный вал не всегда работает именно по «ромашке», а зачастую соскакивает с нее и вместо ролика — «ромашку» фиксирует планка фиксатора как в моем случае. Такая неисправность приводит к тому, что передачи начинают выбивать, недовключаться или перескакивать через одну

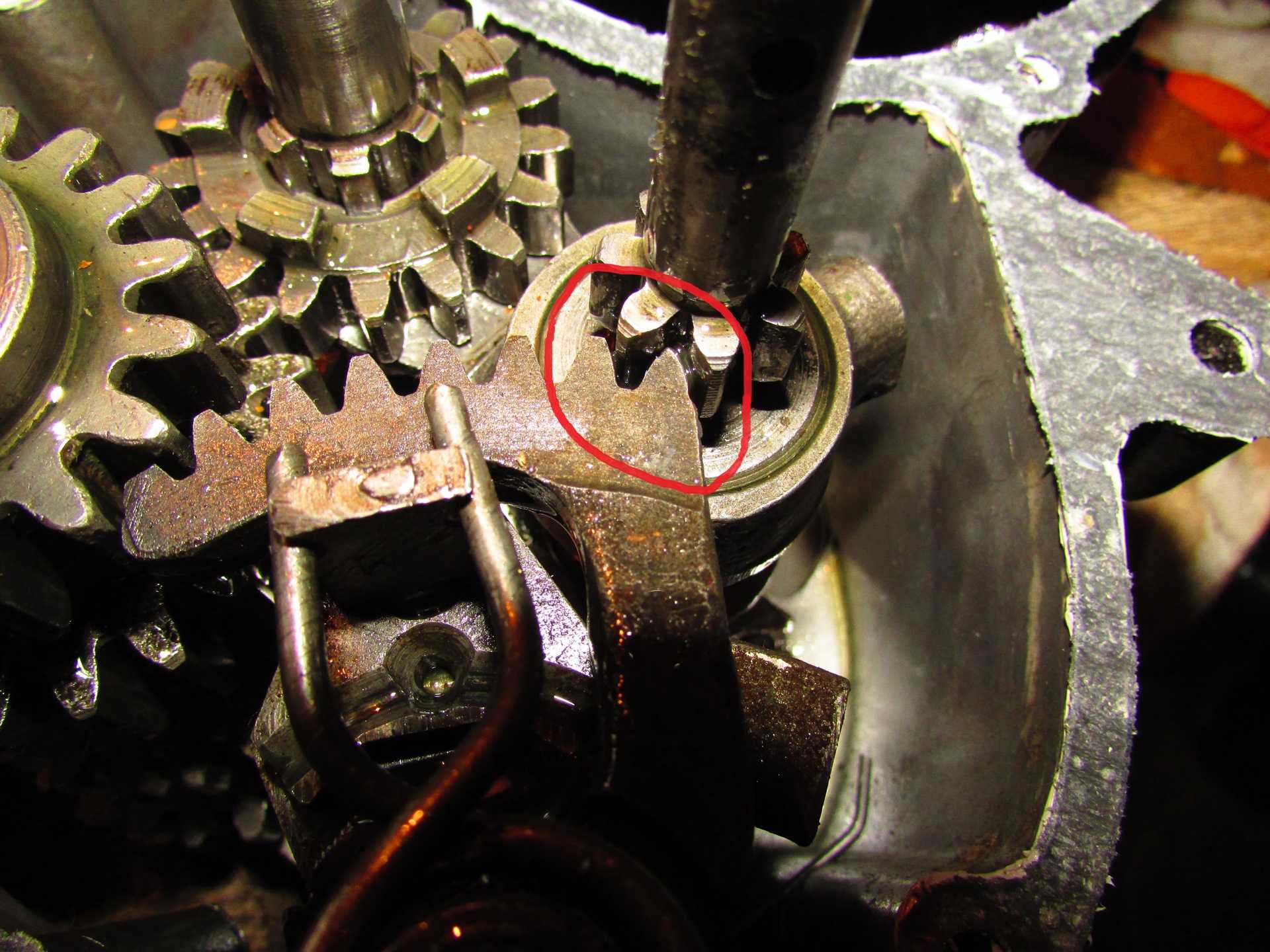

Обратите внимание как от контакта с «ромашкой»стерлась планка и обрезало один усик шплинта
- Эта неисправность устраняется очень легко и просто: наденьте на вал переключения передач планку фиксатора вместе с его пружиной и вставьте вал в картер. Затем туда же вставьте копирный вал и несколько раз проверните его и посмотрите где будет бегать ролик.
- Если ролик не будет бегать не по «ромашке» — подогните плоскогубцами планку фиксатора в нужную сторону так, чтобы ролик бегал строго по «ромашке» копирного вала
Правильное положение ролика
Все остальные неисправности которыми страдает данная КПП являются типичными для КПП мотоциклов советского производства и заключаются в износе рабочих кромок кулачковых муфт, зубьев шестерен и вилок переключения передач
Для наглядности отрыл вам из кучи хлама первичный вал с поистине конским износом зубьев ведущей шестерни первой передачи. Износ зубьев у нее составляет порядка 1мм. Такое ощущение, что этим мотороллером только тем и занимались, что «ГАЗели тягали»… Такой износ шестерен является критичным и вал к дальнейшей эксплуатации не подлежит
Сколько не перебирал двигатели ТМЗ и ни разу мне не попались шестерни с изношенными кулачковыми муфтами, а перебрал я их пару вагонов, если не больше… Смею предположить, что износ кулачковых муфт не является типичной проблемой двигателей ТМЗ в отличии от двигателей Иж, Зид и прочих
Кулачковые муфты шестерен должны быть в примерно в таком состоянии. К сожалению шестерни с изношенными муфтами даже в куче хлама мне найти так и не удалось. Поэтому показать нечего
Износом рабочих поверхностей вилок страдают все без исключения КПП в том числе и эта. Если износ не более о,5мм, то это вполне допустимо
Обслуживание и ремонт
Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.
Ремонт мотороллера Муравей
Инструменты
Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:
- двусторонние гаечные ключи (комплект), 4-22 миллиметра;
- отвертки — 3 шт. (большая, средняя, малая);
- молотки, 2 шт. (100 и 300 грамм);
- щипцы комбинированные;
- деревянная палочка;
- кусачки;
- плоскогубцы;
- торцовые ключи (4 шт.);
- бархатные напильники — 2 шт. (плоские).
Диагностика
Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:
- Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
- Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.
К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью «убитая» техника.
Обслуживание мотороллера
Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:
- ежедневной чистке;
- мойке;
- смазывании;
- смене масла;
- регулировке тормозов и прерывателя;
- смене отработанных покрышек.
Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.
Ремонт
Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.
Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:
Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:
- текущему;
- среднему;
- капитальному.
Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.
Конструктивные отличия
Главная конструктивная особенность мопеда – наличие педалей, используемых как для движения с использованием мускульной силы водителя, так и в качестве стартера при запуске двигателя. Первые мопеды производились путем установки маломощного двигателя на обычный велосипед, причем такие транспортные средства используются и в настоящее время. Тем не менее современный мопед может и не иметь педального привода, если его максимальная скорость и объем двигателя отвечают вышеуказанным нормам.
Торможение мопеда с педалями осуществляется их вращением в обратную сторону, подобно торможению при езде на велосипеде. Мотоциклы оснащаются полноценным дисковым или лепестковым тормозом, управляемым расположенной на руле ручкой.
Еще одним отличием конструкции мопеда является отсутствие коробки передач. Это удешевляет транспортное средство, но делает его малопригодным для езды по дороге с большими уклонами. На мопедах с педальным приводом в этих случаях используют мускульную силу для преодоления крутых подъемов.
Мы живём в ритме больших городов, где зачастую дорога из конца в конец города на машине может занять несколько часов. Город стоит в пробках. Разумное решение этой проблемы – приобретение двухколёсного транспортного средства. Это мотоциклы и скутеры. Даже если машины стоят в пробке, мотоциклист всегда найдёт небольшое расстояние между машинами, чтобы проехать. Купив мотоцикл или скутер, можно сэкономить много времени на поездках по городу.
Инструкция
Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.
Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.
Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).
Конструкция рамы
Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.
Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.
Установка двигателя
Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).
Ходовая часть и колеса
На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.
Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.
Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.
В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.
Устройство мотороллера муравей
В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.
Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем
Задний борт открывается как на обычном грузовике
В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров
Управление
Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно?..
Двигатель
Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.
Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается
Второе отличие заключается в принудительном охлаждении двигателя
Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно
Сцепление механическое с тросовым приводом от рычага на руле
Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано
КПП двухвальная с постоянным зацеплением шестерен
Двигатель прост как веник
Трансмиссия
Привод задних колес осуществляется цепью
Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса
Рычаг включения реверса находится с правой стороны
Электрика
Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон
На старых моделях реле-регулятор был механического типа
На последних, более совершенный — электронного типа
Зажигание контактное. Контакты расположены в кожухе охлаждения
Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно
Топливная система
Система питания состоит из топливного бака, карбюратора и воздушного фильтра
Подача топлива самотеком, управление подачей — механическим топливным краном
На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз
Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры
Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра
Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах
Подвеска
Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных
Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики
Тормоза
Есть у Муравья и тормоза и ими даже можно попытаться остановить мотороллер, но только километра за три до препятствия. Оба тормоза — барабанные с механическим приводом: передний ручной с тросовым приводом, задний ножной с приводом от тяг
Ремонт мотороллера Муравей
Прежде чем начинать ремонт, необходимо купить все нужные запчасти и инструменты. Конечно, поначалу нужно осуществить диагностику устройства, чтобы понять, в чем же на самом деле проблема.
Также необходимо взять во внимание несколько советов по поводу того, как можно менять те или иные запчасти:
- Желая поменять камеру или покрышку, совсем не нужно бортовать колесо. Достаточно всего лишь раскрутить все болты, крепящие его.
- Колесо начинает крутиться благодаря роликовой цепи, идущей через редуктор. При этом задняя подвеска полностью независима.
- Редуктор извлекается легко без каких-либо дополнительных инструментов, ведь он находится в самом центре мотороллера.
Ремонт сопровождается такими основными действиями:
- слить масло с двигателя, после этого двигатель снять и поместить на какую-то плоскую поверхность;
- снять кожухи охлаждения и династратер;
- снять звездочку главной передачи;
- освободить крышку сцепления от болтов и снять ее;
- снять несколько дисков сцепления;
- после этого можно будет легко снять корзину вместе с цепью и звездочкой, шайбочку и втулку;
- чтобы отсоединить головку блока цилиндра, необходимо отвинтить четыре шайбы, которые его крепят, если на зеркале цилиндра имеются заметные задиры, то его следует отдавать в заточку;
- вынуть цилиндр, вынуть кольцо поршневого пальца при помощи круглогубцев;
- открутить стяжные болты картера, при этом может помочь ударная отвертка, которая является очень полезной в таких случаях;
- повернуть двигатель на разобранную сторону, аккуратно ударять по нему киянкой, пока картер не разойдется на две равные половинки;
- положить двигатель прямо, при помощи киянки аккуратно выбить карданный вал;
- вот после этого и появляется доступ к подшипникам и сальникам.
Обычно работа двигателя прекращается, если эти детали сильно загрязняются. Здесь могут понадобиться новые запчасти — сальник или подшипник. Их замена осуществляется довольно просто. Иногда запчасти и не нужны: достаточно только очистить механизм от загрязнений.
Но на этом этапе многие люди, у которых есть мотороллер Муравей, но которые не знакомы с тем, как нужно его правильно ремонтировать, делают одну и ту же ошибку. Заключается она в следующем: они закрывают масляный канал прокладкой или смазывают его герметиком. Но это неправильно, поскольку так закрываются пути, по которым смазка переходит к сальнику и подшипникам. Это приводит к поломке деталей, поэтому впоследствии и могут понадобиться новые запчасти. Они встречаются в продаже довольно редко. А вот купить запчасти в некоторых интернет магазинах можно, но при этом никто не знает, каким будет их качество.
двигатель от мотоблока | Автор темы: Zaiah
Вот мои успехи на сегодняшний день, 4х тактный движок Лифан, объем 270мл, прет как ненормальный, тянет отлично, едет быстро, заводится “с пол пенка”, расходует очень мало чистого бензина АИ92. Осталось доделать косметический ремонт( крылья, покраска. ) может в дальнейшем и 4х колесный мурик станет
Максим (Rhiain) Леонид, а если педача оборотов от китайского двигателя к радному движку будет 1/1 то мощности китайского двигателя хватет?
Рамазан (Vilasa) нет
Евгений (Aghounig) Максим, хватает двигатель тмз используется как коробка передач.А передаточное число зависит от звезд на коробке и на заднем мосту.
Леонид (Aodhfin) ДА все правильно он же не напремую на редуктор а через каробку! Так что у меня норм..
Петька (Hastini) Рузаль, привет. А шкиви який диаиетер на маторах? Очень нада.
Рузаль (Harimani) Петька, 80 мм и на движке и на коробке передач
Валентин (Abhaydatta) Леонид, здравствуйте можно ли поставить мотор от мотоблока на моторолллер муровей, и соединить на прямую к редуктору
Валентин (Abhaydatta) Тяга будет или нет
Валентин (Abhaydatta) Тяга будет или нет
Валентин (Abhaydatta) Рузаль, как вы поставили 2 колеса
Рузаль (Harimani) Валентин, между колесами 6трубок по 11см длиной каждый, диаметр примерно 15мм, трубки затянул шпильками 12ками
Валентин (Abhaydatta) Рузаль здравствуйте можно ли поставить мотор от мотоблока на моторолллер муровей, и соединить на прямую к редуктору
Рузаль (Harimani) Валентин, Можно, если к движку “мотоблока”(Лифан, Хонда..) прикрепить центробежное сцепление(вариатор), приобретаешь отдельно
Валентин (Abhaydatta) А у вас с цкплением
Валентин (Abhaydatta) Рузаль
Валентин (Abhaydatta) Рузаль, а Вы как установили мотор
Валентин (Abhaydatta) Эргаш, а тянет мотороллеры у вас с грузом хорошо или нет
Эргаш (Tanesha) Валентин, возил песок около 500 кг. и едешь что пустой! груз не чувствуешь.
Валентин (Abhaydatta) Эргаш, а можно без сцепления поставить
Какую лебедку купить на УАЗ буханка
Установка лебедки на Ниву Шевроле своими руками видео
Установка двигателя 402 на УАЗ 469
Как разобрать редуктор
Редуктор Муравей разбирается по определенной схеме. Данный процесс необходим, если по какой-то причине редуктор Муравья перестал функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Но ведь при правильном подходе к этому делу устройство можно отремонтировать, после чего мотороллер Муравей будет функционировать так же, как и раньше. Кроме того купить запчасти для мотороллера Муравей сложно, поэтому не стоит зря ими разбрасываться.
Редуктор мотороллера Муравей
- Если редуктор Муравья некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи.
- Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть редуктор Муравей, после чего деревянной киянкой постучать по корпусу. Пока он не разойдется на две половинки.
- Теперь можно выяснить, что повлекло за собой поломку. Редуктор мог выйти из строя по двум основным причинам: был сломан подшипник первичного вала или же стерлись зубья шестерен. Обе запчасти придется заменить.
- Шестерни и подшипники нужно снять, чтобы их можно было поменять на новые запчасти.
- Извлечь стопорный щит.
- Снять стопорное кольцо и вынуть полуось из чашки.
- Перед тем, как начать сборку всех деталей обратно, нужно проверить их целостность. Когда редуктор Муравей собран, его можно отправлять в отведенное для него место.
Мотороллер Муравей может стать сегодня полезным видом техники. Если вы имеете собственную ферму или занимаетесь садоводством на даче, ничего лучше такого мотороллера вам не найти.
Снятие и проверка поршневой (ЦПГ)

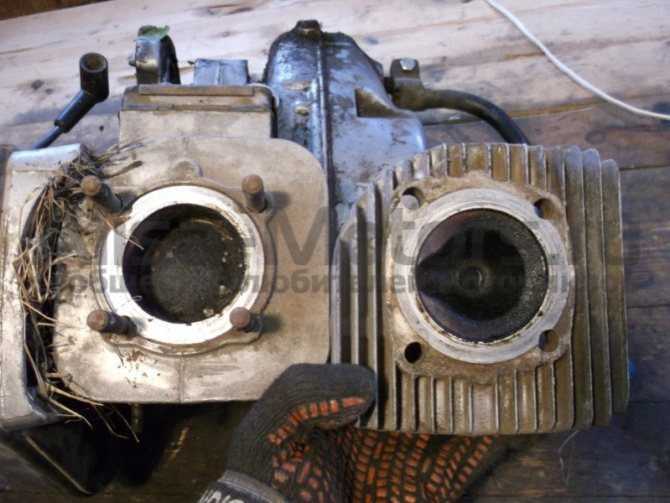

Снимаем головку блока цилиндров (ГБЦ).
Прокладка под ГБЦ держала хорошо, о чем свидетельствует отсутствие подтеков масла.
В верхней части цилиндра напротив выпускного окна пальцем щупаем выработку. Если нащупает хорошо ощутимую так называемую «волну», «ступеньку» то есть перепад, то такой цилиндр к дальнейшей эксплуатации уже не подлежит. Его нужно или растачивать в ремонтный размер или покупать новый.
Выработка хорошо прощупывается в том месте в котором поршневые кольца не доходят до конца цилиндра. В том месте в котором поршневые кольца не работают сохраняется номинальный заводской размер, а в том месте где они работают метал изнашивается. Именно поэтому на границе этих двух участков образуется переход, который тем больше, чем больше износ цилиндра.
В моем случае как и ожидалось — выработка хорошо прощупывалась и зеркало цилиндра было все в задирах и царапинах.
Пучок сена, который перекрыл поток охлаждающего воздуха как по мне не прибавил эффективности системе охлаждения… Как так вообще можно ездить???
Поршень оказался лопнут и к тому же по старой «доброй» колхозной традиции изрядно обработан наждачкой. На что указывают многочисленные риски на его поверхности.
После снятия крышки сцепления и извлечения вала кикстартера — нашлась причина зависания заводного рычага — лопнувшая пополам возвратная пружина.
Моторная цепь на поверку оказалось растянутой, но не критично.
Сборка двигателя
В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно. Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда.
Итак, порядок действий при разборке двигателя:
- Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке. Запоминайте и комплектуйте порядок разборки.
- Первым делом снимаем двигатель с рамы. Для этого понадобится снять несущий капот, закрывающий мотор. Проще говоря, необходимо открутить дефлектор, улитку и провода: высоковольтный, плюсовой и массу. Откручивать можно в любом порядке.
- Поставьте мопед на любую скорость, скрутите гайку, фиксирующую династартер на коленчатом валу и, зажав тормоз, выпрессовывайте его.
- Оставив мотороллер на скорости, отвинтите гайку, расположенную на ведущей звезды.
- Снимите статор генератора, открутив 4 винта, и выньте кембрик с идущими от него проводами.
Затем переходим к снятию тяги тросу сцепления и рычагу кикстартера.Теперь задача состоит в снятии глушителя. Для этого понадобится специальный фигурный ключ. В некоторых случаях глушитель скреплен с цилиндром двумя обычными болтами.Слейте масло с коробки передач, открутив сливной болт.Затем открутите три точки закрепляющих двигатель.Теперь нужно открутить цилиндр, закрепленный на 4 гайки, расположенных на головке.Снимите головку и поставьте цилиндр вертикально, вверх открытой частью. Поршень можно оставить в коленчатом вале, если не требуется его замена. В противном случае, нужно вытащить стопорные кольца, после чего выбить палец.Теперь снимите втулку на вторичном валу, там, где ранее была ведущая звезда.Открутите «цветочек» с закрепленным правым сальником коленчатого вала.Затем отсоедините крышку кикстартера, закрепленного упорным болтом и 5-ю винтами.Далее снимается сцепление. Центральный регулировочный винт можно не трогать, а расположенные вокруг него 3 пальца с гаками необходимо открутить.Вытащите все расположенные внутри диски сцепления и снимите рычаг сцепления, закрепленный на один болт. Рычаг необходимо вынуть вместе с пружиной.Отбейте с помощью зубила стопорные шайбы коленчатого вала, корзины сцепления и вытащите штоки и шарики.После этого вся конструкция снимается.Теперь двигатель можно разъединить на половины, нужно лишь выкрутить все соединяющие винты.Когда все детали отсоединены, можно заняться проблемным участком, в котором возникли неполадки.
О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи
Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем
При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.
Фотоотчет: Ремонт и сборка КПП мотороллера «Муравей», «Тула»
Обратился ко мне старый знакомый с просьбой отремонтировать КПП его «Тулы» то ли «Муравья» — я так и не понял. Двигатель был полуразобран: без цилиндра и сцепления. Честно говоря с «Тулами» я дела в плане ремонта не имел, ремонтировал все время только «Муравьи». Слышал лишь только то, что у «Тулы» передачи переключаются как у обычного мотоцикла, а не как у «Муравья» Что касаемо проблем именно с этой КПП, то я могу только предполагать какие у нее были проблемы
Клиент и сам не все до конца понимал: то ли выбивало третью и и вторую передачу, то ли эти передачи проскальзывали — я так и не понял… Впрочем, это и не суть как важно. Важно другое: клиент зная мою нелюбовь к «левым»запчастям принес в придачу к двигателю кучу Б/У деталей, что собственно не могло меня не обрадовать и не обнадежить в предполагаемом результате моего вмешательства в данную КПП
Из всего вороха Б/У запчастей мне удалось собрать две вполне работоспособные КПП, которые к слову сказать имеют некоторые отличия. Та КПП (справа) у которой промежуточная шестерня третьей передачи шире — явно не «Муравьевская» — предположу, что она либо с «Тулы» либо со старых «Муравьев» либо я чего-то уже не понимаю…
В той куче нашлось два исправных копирных вала с разными «ромашками». Левый вал, судя по «ромашке» — явно не «Муравьинный». Предположу, что он с «Тулы». Опять же, я могу и ошибаться так как ремонтировал всегда исключительно «Муравьи» и копирного вала с такой «ромашкой» я в них не встречал
И так я думал и сяк: «Тульская» коробка никаких преимуществ не дает и мне она в плане ремонта не очень знакома и я решил остановиться на «Муравьинной» да и как по мне — алгоритм переключения передач у «Муравья» намного удобней
Реверс – редуктор «Муравей» изнутри взглядом А. Н. (часть 1)
Реверс – редуктор «Муравей» изнутри взглядом А.Н. (часть 1).
Для впервые покупающего редуктор: внешнее отличие от редуктора СЗД (инвалидная мотоколяска) – у СЗД более длинная нижняя маслозаливная горловина и более округлая часть картера (в месте установки дифференциала). При работе редуктора СЗД в классической компоновке (мотор цилиндром вперед) редуктор при движении вперед будет работать через паразитную шестерню (она – не на подшипниках качения) на режиме заднего хода, что недолговечно (на мотоколяске мотор стоит «задом-наперед», и передний ход осуществляется без «паразитки»).
Число зубьев шестерни первичного вала переднего хода – 22.
Число зубьев шестерни первичного вала заднего хода – 25.
Число зубьев вала — шестерни «паразитки» – 22 (венец идентичен шестерне первичн. вала передн. хода).
Число зубьев шестерни дифференциала (переднего хода) – 47.
Число зубьев шестерни дифференциала (заднего хода) – 52.
Венец шестерни – «паразитки» по модулю и числу зубьев соответствует венцу шестерни кик-стартера мотора «Т-200» (мотороллер «Тула»), но последняя в 1,5 раза уже (12 против 18 мм) оригинальной.
Окружной модуль зубьев m (по ст. СЭВ 310-76) = 2,5 мм (для всех шестерен редуктора).
Окружной шаг зубьев по делительной окружности Р= m х ПИ = 7,854 мм.
Межосевые расстояния между осями картера:
— первичный вал – вал паразитки: 55 мм,
— первичный вал – дифференциал: 96,25+0,25 мм,
— вал паразитки – дифференциал: 86,25+0,25 мм.
Диаметры окружностей вершин зубьев шестерен (Da) и впадин зубьев шестерен (Df):
— первичного вала переднего хода: Da = 60 мм, Df = 48,75 мм,
— первичного вала заднего хода: Da = 67,5 мм, Df = 56,25 мм,
— вала — шестерни «паразитки»: Da = 60 мм, Df = 48,75 мм,
— шестерни дифференциала (переднего хода): Da = 122,5 мм, Df = 111,25 мм,
— шестерни дифференциала (заднего хода): Da = 135 мм, Df = 123,75 мм.
Передаточное отношение (передний ход) – 2,136; передаточное отношение (задний ход) – 2,080 (грубо говоря, редуктор уменьшает обороты (и соответственно, увеличивает тягу) в два раза).
Входной вал – шлицевая на 6 шлицев, как у звездочки двигателя «Тула», «Муравей» (цепь на колесо).
На «родных» полуосях шлицевая – такая же (на нее подходит шлицевая кардана мотоцикла «Урал»).
Применяемые звездочки цепи привода редуктора: шаг 15,875 (ИЖ-СЗД) – 21 (есть 12, 10, 9 зубьев),
шаг 12,7 (Муравей, Минск) – 11 и более зубьев.

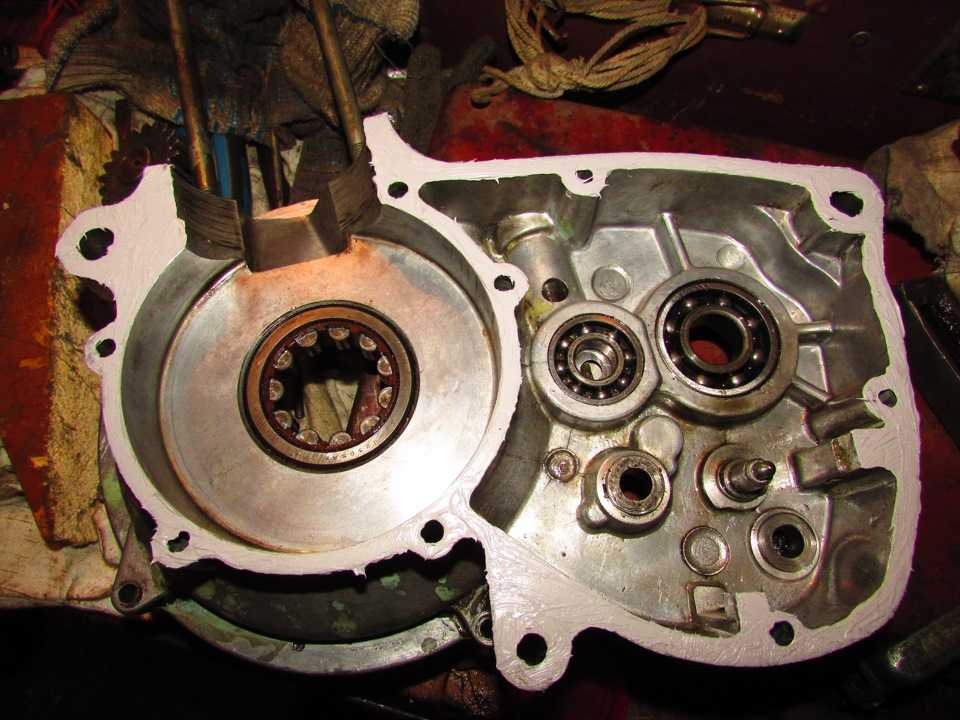

Подшипники: первичный вал — № 000 (2 шт), расточка в картере ф 47 мм,
вал «паразитка» — № 000 или конические 7203 (2 шт), расточка в картере ф 40 мм,
дифференциал — № 000 (2 шт), расточка в картере ф 72 мм.
Внутренний диаметр посадочных отв. под штатные полуоси в коробке дифференциала – 25 мм (для справок–в качестве сплошного вала для переоборудования редуктора в редуктор с заблокированным дифференциалом для установки на снегоход для осуществления реверса может подойти без доработок шкворень передней балки а/м «Газель» (его ф25 мм)). Корпус дифференциала – чугун (металл, не уважающий сварку)! Про многочисленные варианты перехода на сплошной вал – смотри наш форум.
Фиксированной нейтрали нет (для нее на штоке вилки можно сделать проточку). Шлицы на валике переключения – как у лапки КПП «Тула», «Минск», «Восход».
Возможно избавление от «паразитки» — переход на цепную передачу (укороченная двухрядная цепь и звездочки от газораспределительного механизма «ВАЗ-классика» + самодельный успокоитель из капролона). Осуществлено Валентинычем (интересно, а звезды от ГРМ не чугунные? и как укорачивается цепь?).
Возможно «отзеркаливание» редуктора (переброска приводной звездочки справа-налево для смещения редуктора вправо от оси снегохода и уменьшения консоли вала привода на гусеницу). Осуществлено Радоснегом.
Возможно усиление картера редуктора (оковка каждого полукартера рамкой из стального уголка; у штатного картера облом приливов под шпильки крепления – рядовое явление). Осуществлено Радоснегом.
Получить текст
