Коммутатор зажигания

Обсудим такой вопрос, как настройка зажигания ВАЗ 2109 карбюратор

Вообще, ремонт карбюратора ВАЗ 2109 больше напоминает какой-то квест «найди неисправность». Потому что причин отсутствия искры может быть много.

Среди главных из них, можно назвать следующие:

• Неисправный коммутатор.
• Проблемы с датчиком Холла.
• Требуется замена катушки. Либо окислились провода, идущие к ней. Их необходимо зачистить и вновь проверить искру.
• Иногда причиной может стать неисправный замок зажигания. Для его проверки используют простейший способ. Берётся обычная автомобильная лампочка. Один контакт кидается на «В+» на катушке, второй – на массу. Теперь можно включить зажигание. Если лампочка не загорелась – виной всему замок. Если горит – проверяйте катушку.

Датчик Холла проверяется вольтметром, или той же самой обычной лампочкой. Крутя трамблер, мы должны получить следующий результат – лампочка должна то ярко загораться, то гаснуть, либо гореть очень слабо.

Так что, если пропала искра на ВАЗ 2109 (карбюратор), нужно проверить все эти варианты…

Среди прочих проблем, связанных с зажиганием:

Черный нагар на свечах ВАЗ 2109 (карбюратор). Довольно распространённая и крайне неприятная проблема. После этого часто сильно увеличивается расход топлива. Причин тоже может быть много. Это и забитый воздушный фильтр, и не полностью закрывающаяся воздушная заслонка и множество других вариантов.

Рекомендации специалистов сводятся к следующему: необходимо проверить компрессию, затем отрегулировать клапаны. Топливный фильтр нужно продуть, а если не помогает – заменить на новый. Далее — регулировка карбюратора ВАЗ 2109.

Если заливает свечи ВАЗ 2109, карбюратор следует прочистить в профилактических целях. Также для профилактики можно и проверить уровень масла.

Как выставить зажигание на ВАЗ 2109 карбюратор без стробоскопа?

Для начала ослабьте крепление трамблера. Он должен свободно поворачиваться, но не болтаться. После этого нужно запустить двигатель и раскрутить его на холостом ходу до максимально возможных оборотов. Теперь можно повернуть на одно деление в «минус», заглушить двигатель, закрепить трамблер.

Далее работаем с карбюратором. Нужно до конца закрутить болт «качества», после чего открутить на треть оборота и отрегулировать обороты на холостом ходу до 800-850.

Это всё, конечно же, приблизительно и при возможности всё же обратитесь в мастерскую. Если что, там свечи на ВАЗ 2109 (карбюратор) вам смогут заменить на новые.

Также на эту тему вы можете почитать:

10 лучших зарядных устройств для автомобильных аккумуляторов

Новый автомобиль до 750000 рублей: как определиться с выбором

Правильный тюнинг двигателя Нива Шевроле увеличит мощность на 30%

Подержанный Citroen C5 и особенности в уходе за ним

Основы тюнинга Honda Accord

Alex S Январь 3rd, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

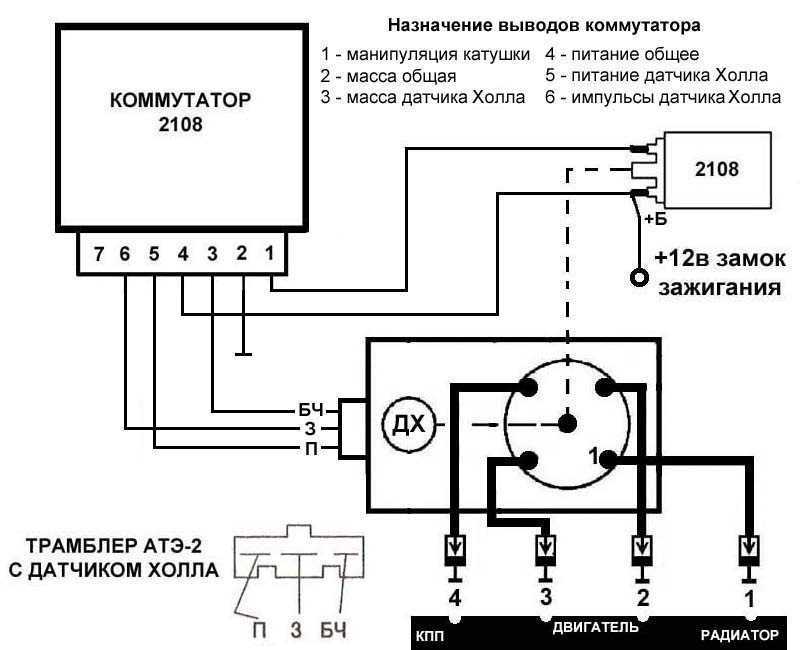

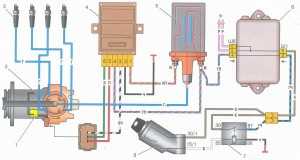

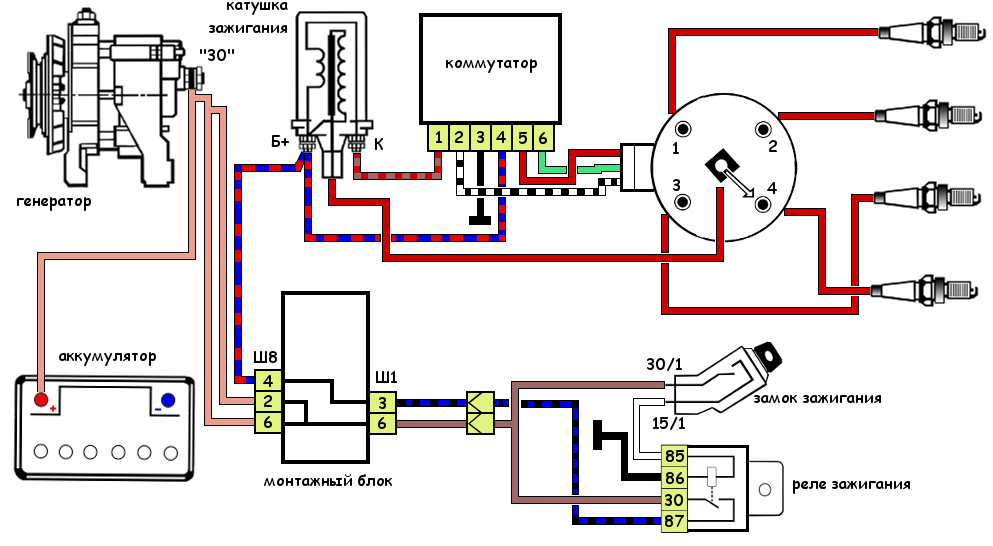

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

ПЕРВЫЕ КОММУТАТОРЫ

На первых автомобилях устанавливались самые простые блоки управления системой зажигания. Схема их работы приведена ниже.

В данной схеме используется принцип самоиндукции. Разрыв цепи протекания тока в обмотке бобины сопровождается вторичной высоковольтной ЭДС. При этом на контакте свечи появляется искра. Цепь разрывается благодаря замыканию контактов на прерывателе.

Эта схема коммутатора зажигания отличается простотой и надежностью, потому устанавливалась на автомобили долгое время, несмотря на ее явные недостатки. Даже после изменения элементарной базы, первоначальный принцип работы устройства сохранился.

Основной недостаток такой системы – слишком высокий ток, протекающий через катушку. Как результат – появление искрения в прерывателе, его оплавление и обгорание контактов. К этому следует добавить и небольшую длительность искрового разряда. В результате для полноценного поджигания требуется более обогащенная горючая смесь, появляется плохая приемистость двигателя на низких оборотах, увеличивается расход топлива.

Но со временем автомобилестроение вышло на новый уровень, и в системах зажигания начали использоваться электронные коммутаторы зажигания.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

ЭЛЕКТРОННЫЙ КОММУТАТОР

Работа коммутатора зажигания нового поколения основана на применении электронных ключей. В их качестве применяются транзисторы VT1 и VT2. Их использование уменьшает нагрузку контакта прерывателя и увеличивает ток, который протекает через обмотку катушки. Вследствие такого решения повысились характеристики работы устройства:

• повысилась надежность работы системы;
• система теперь может работать на высоких оборотах двигателя и на значительной скорости движения;
• повысилась степень сжатия.

Электронные системы могут быть следующих видов:

Для достижения высоких показателей надежности и производительности, используются двухканальные системы. А также – многоканальные, или многоискровые коммутаторы.

ЧТО ТАКОЕ КОММУТАТОР ЗАЖИГАНИЯ

Это умное слово, на самом деле, обозначает до примитивности простое устройство. Оно отвечает за искрообразование в системе зажигания. Момент искрообразования осуществляется в блоке зажигания. А коммутатор – то небольшое электронное устройство, управляющее блоком.

Для большего понимания, любая система зажигания делится на две основные части – это система управления и система исполнения искрового разряда. Система управления формирует момент появления искры, а система исполнения – непосредственно формирует эту искру. В данной статье речь пойдет именно об управлении искрой в системе зажигания. Но чтоб немного разобраться в его функциях, следует вспомнить некоторые моменты из автомобильной истории.

Видео что такое коммутатор:

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

• фигурную и плоскую отвертки;
• плоскогубцы с изоляцией;
• контролька с проводом либо тестер;
• запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
8. Проверяем еще раз на наличие искры.
9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

• на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
• контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
• давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
• растягивались пружины грузиков — балансиров.

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание! Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка: 1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание! Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит

(Обязательно в конце статьи прочтите пункт «Важно»)

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

• В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
• И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание! Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно! На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

ГИБРИДНЫЕ КОММУТАТОРЫ

Их следует разобрать немного подробней. Система кулачкового коммутатора зажигания, схема которого приведена выше, использует кулачковый трамблер и электронный коммутатор с катушкой. Применение элементов электронного зажигания значительно повышают экономичность данного устройства и увеличивают его надежность. Вместо датчика Холла к коммутатору подключаются кулачки. Их можно подсоединить и своими руками.

Удобство применения этой схемы характеризуется тем, что при выходе из строя коммутатора можно переключить провода на старую катушку и дальше можно ехать на кулачковом зажигании.

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

ДВУХКАНАЛЬНЫЙ КОММУТАТОР

Двухканальный коммутатор можно сделать и своими руками. Для этого не нужно обладать углубленными познаниями в электротехнике или быть хорошим механиком. Зато незначительные поправки в системе зажигания обеспечат ее бесперебойную работу в различных условиях езды. Одноконтактные коммутаторы давно устарели. А переоборудованный вариант сразу позволит почувствовать его преимущества. Итак, нужно будет выполнить следующий порядок действий:

• снимаем крышку трамблера;
• отключаем высоковольтный привод с катушки;
• при помощи стартера выставляем резистор перпендикулярно агрегату;
• делаем метку на трамблере и двигателе в месте его совпадения с серединой трамблера;
• снимаем старый трамблер, предварительно открутив крепления;
• отключаем привод, идущий от катушки к трамблеру;
• берем новый трамблер, снимаем с него крышку и устанавливаем на двигатель согласно метке;
• фиксируем крепежную вилку, надеваем крышку с приводами;
• меняем катушку на новую и подключаем к ней провода;
• теперь можно заводить двигатель.

Конечно, процедура займет некоторое время, ведь многие действия будут связаны с электрикой автомобиля. Но двухканальный коммутатор зажигания позволит легче заводить машину, а заодно – экономить топливо и поддерживать ресурсы двигателя.

Виды коммутаторов

При обзоре основных типов коммутаторов необходимо упомянуть то, что современные системы наделены рядом существенных преимуществ, благодаря которым эти устройства получили повышенную эффективность и надёжность. Достичь таких показателей удалось применением в конструкции микропроцессорных узлов. Сегодня автомобильный рынок предлагает самые различные модели, в число которых входят двухканальные и многоканальные коммутаторы. В зависимости от используемых в конструкции деталей, данные устройства делятся на несколько типов:

• Транзисторные. В них используется контактная система, что снижает срок их службы в виду быстрого износа элементов из-за обгорания. Энергия накапливается в электромагнитном поле катушки.

• Тиристорные. Главным отличием от первого вида является то, что в этих устройствах создание необходимой силы тока происходит в конденсаторе. При включении системы, происходит подключение заряженного конденсатора  к обмотке катушки. Внутри их происходит разряжение, которое приводит к возникновению искры на свече.

• Гибридные. Этот вид коммутаторов пользуется хорошей популярностью. Он представляет собой тандем нескольких вышеописанных типов. Данное конструктивное решение позволяет повысить эффективность и свести к минимуму недостатки.

• Бесконтактные устройства считаются наиболее эффективными системами. Этот вид представляет самые современные коммутаторы, которые значительно превосходят по параметрам другие виды. В их конструкции используются инфракрасные электронные датчики. Отсутствие контактного способа зажигания обеспечивает длительный ресурс работы, так как нет сегментов, на поверхности которых накапливается нагар. На отечественных автомобилях эта система зажигания была впервые представлена на моделях ВАЗ-2108.

Таблица 9-5. Назначение штекеров в разъеме коммутатора 42. 3734

№ штекера	Назначение штекера
1	Выход к катушке зажигания II и III

цилиндров

2

Общий (масса)

3

Выход для тахометра

4

Подвод напряжения питания

5

Вход для сигнала В контроллера

6

Вход для сигнала СЗ от контроллера

7

Выход к катушке зажигания I и IV цилиндров

Катушка зажигания — высокой энергии, типа 29. 3705, с двумя
высоковольтными выводами, с разомкнутым магнитопроводом, спрессованная в
пластмассу.

Для бесконтактного распределения высокого напряжения
применяются две катушки зажигания. Одна из них генерирует высоковольтные
импульсы на свечи зажигания I и IV цилиндров, а другая — на свечи зажигания II
и III цилиндров, причем искровой разряд происходит одновременно на двух свечах
зажигания (I и IV или II и III цилиндров). Поэтому за время рабочего цикла (2
оборота коленчатого вала) в каждом цилиндре происходит 2 искровых разряда. Один
(рабочий) происходит в конце такта сжатия, а второй (холостой) приходится на
конец выпуска отработавших газов.

Рис. 9-16. Осциллограммы импульсов напряжений и токов,
действующих на выходах контроллера (а), коммутатора (Ь) и во вторичной цепи
катушки зажигания (с):

1— сигнал «Момент зажигания»; II— сигнал «Выбор канала»;
III- сигнал «Начало отсчета»; IV— сигнал «Угловые импульсы»; V— импульсы тока
на выходе 1-го канала; VI— импульсы тока на выходе 2-го канала; VII— импульсы
напряжения на выходе 1-го канала; VIII — импульсы напряжения на выходе 2-го
канала; IX — импульсы напряжения; X— импульсы тока; А— ВМТ поршней 1-го и 4-го
цилиндров; В — момент зажигания в 1-м и 4-м цилиндрах; С — момент зажигания во
2 и 3 цилиндрах; О — угол опережения зажигания

Осциллограммы импульсов напряжения и тока разряда во
вторичной цепи катушки зажигания показаны на рис. 9-16, с.

Датчики синхронизации (начала отсчета и управляющих
импульсов) — индуктивные, типа 14. 3847. Предназначены для синхронизации работы
контроллера с верхней мертвой точкой поршней I и IV цилиндров (датчик НО) и
угловым положением коленчатого вала двигателя (датчик УИ) через каждые 1, 4° по
коленчатому валу, т. е. 2, 8°: 2 по коленчатому валу.

Рис. 9-17. Осциллограммы импульсов датчика начала отсчета
(!) и угловых импульсов (II)

Датчик НО установлен на картере сцепления так, что он
генерирует импульс напряжения в момент прохождения в его магнитном поле
маркерного штифта, запрессованного в маховик. И этот момент соответствует
положению ВМТ поршней I и IV цилиндров.

Датчик УИ генерирует угловые импульсы при прохождении в его
магнитном поле зубьев обода маховика (число зубьев Z = 128). Установочные
зазоры датчиков должны находиться в пределах 0, 3-1, 2мм.

Осциллограммы импульсов, генерируемых датчиками НО и УИ,
показаны на рис. 9-17. Амплитуда импульсов напряжения составляет от 0, 2 до 100
В в диапазоне частот вращения коленчатого вала от 25 до 6000 мин-1. Период
импульсов датчика НО равен 360° по коленчатому валу, а датчика УИ — 360°: 128 =
2,8° по коленчатому валу.

Датчик температуры охлаждающей жидкости двигателя — типа 19.
3828, линейный, полупроводниковый. Падение напряжения на выводах датчика, при
питании его постоянным током 1, 5 мА, численно равно (в милливольтах)
температуре охлаждающей жидкости в °К, умноженной на десять.

Uдт= 10×ТК

Пример. Допустим, температура охлаждающей жидкости равна 0°С
(273°К), тогда:

Uдт = 10 × 273 = 2 730 мВ = 2,73 В

Выключатель и свечи зажигания и высоковольтные провода такие
же, как на автомобилях с бесконтактной системой зажигания.

ПРЕДУПРЕЖДЕНИЕ.

При включенном зажигании не отсоединяйте от контроллера
штепсельный разъем, так как при этом на отдельных элементах его схемы может
возникнуть повышенное напряжение и он будет поврежден. Следите за надежностью
соединения с массой контроллера через винты крепления.

БЕСКОНТАКТНЫЕ КОММУТАТОРЫ

С введением в систему зажигания электронных приборов, производители авто со временем начали отказываться от контактных коммутаторов. Прерыватели напряжения стали заменяться бесконтактными датчиками. Как работает такой коммутатор? Все довольно просто: устройство теперь получает сигналы от узла под названием датчик Холла. Кстати, на отечественных автомобилях бесконтактные коммутаторы впервые начали применяться для ВАЗ 2108.

При использовании датчиков пропали перебои в искрообразовании, уменьшилась погрешность между моментом поджига горючей смеси в правом и левом цилиндре. Но никуда не делась проблема поиска оптимальной зависимости угла опережения зажигания от оборотов агрегата. Эту проблему помог устранить коммутатор с опережением угла зажигания с микроконтроллерной системой.

В них сигнал с электронного датчика подается на вход Х1. В этом устройстве обработка сигнала выполняется микроконтроллером, который определяет момент включения-выключения катушки. Ее коммутацию определяют транзисторные ключи, которые управляют сигналом контроллера. В результате график угла опережения выглядит таким образом:

КАК ВЫЯВИТЬ НЕИСПРАВНОСТИ В КОММУТАТОРЕ

Несмотря на явные преимущества более новых коммутаторов, они имеют один недостаток: выявить проблему в их работе сложнее, чем в случае с одноконтактными устройствами. Особенно эта проблема касается тех водителей, которые установили новые коммутаторы на свой автомобиль. Как правило, неисправности в двухконтактных или электронных коммутаторах можно выявить только в условиях специализированных сервисных центров

Но следует обращать внимание также на явные признаки в работе систем зажигания:

• не заводится двигатель, на свечах нет искры зажигания;
• агрегат глохнет через несколько минут после того, как завелся;
• неустойчивая работа двигателя.

Если наблюдается хотя бы один из этих признаков, значит стоит заменить прибор на исправный.

Важно!В комплектацию многих автомобилей ВАЗ, а также, некоторых других относительно недорогих марок авто, входят коммутаторы низкого качества. Потому лучше возить с собой запасной исправный прибор для его своевременной замены в случае поломки.. Также исправность прибора можно проверить и с помощью вольтметра

При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора

Также исправность прибора можно проверить и с помощью вольтметра. При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора.

Можно использовать и самодельный прибор для проверки коммутатора. Он являет собой контрольную лампу, которую легко можно сделать своими руками. Один конец лампы присоединяется на массу, второй – к выходу катушки. Если зажигание включить, то при исправности устройства через непродолжительный отрезок времени лампа станет гореть немного ярче.
