Вал изготовлен из трубы, сварной. Наружные диаметры труб валов различны. К валу с одной стороны приваривается неподвижная вилка шарнира, а с другой — шлицевая втулка, соединенная со скользящей вилкой шарнира. Рис. 85. Карданный вал: 1 — фланец-вилка;

2 — игольчатый подшипник; 3 — торцевое уплотнение; 4 — крестовина; 5 — скользящая вилка; 6 — гайка; 7, 9 и 11 — разрезные шайбы Все шарниры состоят из неподвижной или скользящей вилки, фланцев вилки, крестовины, игольчатых подшипников, сальников подшипников, деталей крепления.

Шлипевое соединение обеспечивает необходимое изменение рабочей длины вала при движении автомобиля. Карданные валы необходимо собирать таким образом, чтобы их неподвижные и скользящие вилки располагались в одной плоскости. Для этой цели на шлицевых втулках карданных валов и на скользящих вилках выбиты стрелки (риски).

Необходимо совмещать эти стрелки на одной линии. Карданные валы переднего, промежуточного и заднего мостов балансируются приваркой балансировочных пластин, а основной карданный вал балансируется накладыванием балансировочных пластин под стопорную пластину болтов крепления опорной пластины в вилках.

Проверка состояния карданного вала

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).

Проверка проводится в несколько этапов:

1. Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
2. Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
3. Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
4. Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
5. Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
6. Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Конструкция и принцип работы кардана

Кардан может быть односекционным, двух, трех и более. Габаритные размеры карданного вала, естественно, тоже разные, для одних марок и моделей авто они очень маленькие, для других огромные.

Карданный вал состоит из:

• вал;
• две крестовины;
• скользящая вилка;
• резиновые уплотнения;
• фланец;
• подвесной подшипник;
• могут быть добавлены некоторые элементы, в зависимости от вида кардана.

Если кардан односекционный, то он состоит из одной центральной части и сопряженных с ней деталей.

Функционирует кардан за счет шарнирных механизмов, соединения крестовины с ведомой и ведущей вилкой.

Крестовина

Крестовина обеспечивает вращение сопряженных деталей с изменяющимся углом относительно друг друга. При угле вращения от 0 до 20 градусов достигается наивысший КПД. Если этот угол больше, то карданный вал начинает вибрировать, а крестовина изнашиваться.

Раздвижное шлицевое соединение

Это соединение обеспечивает работоспособность и устойчивость во время движения по неровным дорогам. Так как коробка передач (КПП) или раздаточная коробка жестко сидят в кузове автомобиля, а редуктор моста сидит на подвеске машины, то расстояния между ними изменяются. Поэтому карданный вал, который соединяет коробку и редуктор, должен изменяться в длине. Это обеспечивается за счет шлицев и пазов.

Подвесной подшипник

Подвесной подшипника карданного вала — это опора составного вала, который держит его, но дает вращаться. Крепления подшипника крепятся к кузову автомобиля. Сколько секций содержится в карданном вале, столько и подвесных подшипников должно быть.

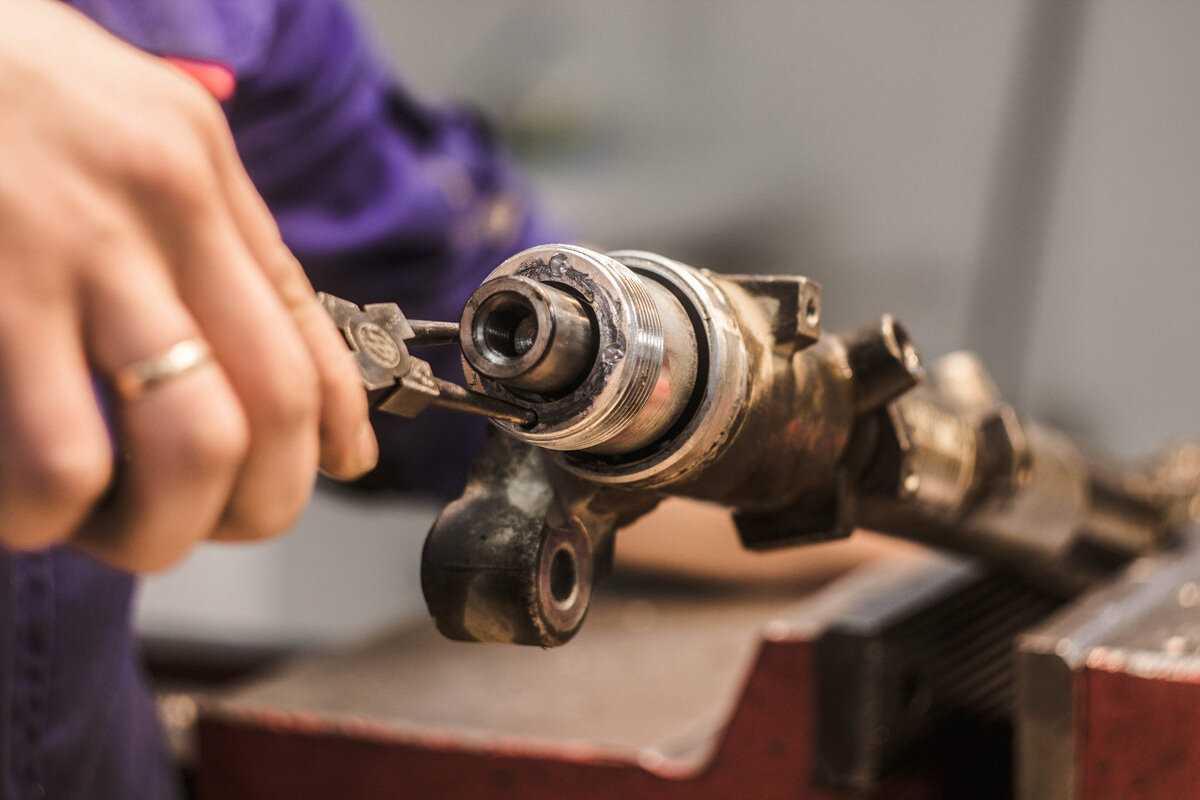

Замена крестовины карданного вала

Чтобы заменить крестовину надо обладать определённым навыком. К тому же есть опасность, что весь вал будет разбалансирован при малейшем смещении чашек крестовины относительно вилок вала.

Лучше довериться специалистам. К тому же изготовители автомобилей стараются операцию замены крестовин вообще не предусматривать, только вал в сборе, что очень дорого.

Но если производить эту операцию самостоятельно, то надо учесть несколько особенностей:

• надо точно пометить положение всех составных частей, стараясь максимально сохранить балансировку, когда начнутся вибрации, придётся потратиться на специалистов с балансировочным станком;
• потребуется пресс и оправки нужного калибра, только очень опытные мастера способны правильно выполнить работу молотком, нанося строго нормированные удары;
• во время работы надо следить за сохранностью сальников, которые легко повредить;
• очень желательно иметь возможность регулировать натяг чашек в вилках, для чего располагать стопорными кольцами нескольких размеров;
• ремонтные крестовины могут иметь иную конструкцию стопорения, если нет возможности её правильно обеспечить, лучше обратиться на СТО, разрушение шарнира при движении – опасная ситуация.

Конструкции карданов совершенствуются, и сейчас далеко не все из них допускают самостоятельную замену крестовин.

Требования, предъявляемые к устройству карданных передач:

• возможность передачи  крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; – фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло – нигрол.

Практические методы

Вибрация, вызванная карданными шарнирами или карданным валом, обычно происходит при 40-60 км в час, или при торможении на низких скоростях. Тот «гул кузова», который бьет вам по ушам, возможно, вызван погнувшимся или разбалансированным карданным валом. Глухой лязг, когда включаете передачу на коробке передач или когда «плывете» при скорости 15 км в час, либо результат поврежденных карданных шарниров, либо проблема в дифференциале.

_{Карданные шарниры без смазки будут внутри ржавыми. Не пытайтесь сохранить те, которые проржавели. Замените их.}

Чтобы выяснить, идет ли вибрация от карданной передачи или от двигателя, подсоедините тахометр, если у вас нет его на приборной панели, разгонитесь до скорости, при которой чувствуется неровная работа, и отметьте количество оборотов в минуту. Затем переключитесь на более низкую передачу, потом опять вернитесь к тому же числу оборотов и проверьте, уменьшилась ли вибрация. Нет? Значит, вы обнаружили проблему в двигателе. Если, с другой стороны, вибрация изменилась значительно при начальной скорости двигателя, тогда поломка в карданных шарнирах или карданном вале.

Затем поднимите автомобиль и подставьте подпорки под заднюю ось или рычаги подвески, так чтобы пружины были сжаты в обычной степени, а карданный вал находился под правильным углом. Возьмитесь за конец вала и с силой покачайте его вверх и вниз, затем с силой поверните вперед-назад. Любой люфт, который вы обнаружите, является причиной немедленной замены.

_{Выкрутите гайки на U-образных болтах у задней оси, чтобы разобрать карданный вал.}

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

• надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
• ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
• лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
• хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
• контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
• длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
• возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Карданный вал

Карданные валы в тележке рельсового ТС

Элемент трансмиссии транспортных средств. По крайней мере один конец карданного вала связан через карданную передачу с другим элементом трансмиссии, а сам вал состоит из двух полувалов, соединённых друг с другом через зубчатую муфту, допускающую осевую подвижность одного вала относительно другого. Каноническое предназначение карданных валов — осуществлять передачу мощности от коробки передач до главной передачи задней оси на переднемоторных заднеприводных автомобилях. Фактически они могут применяться везде, где требуется передача мощности между двумя элементами трансмиссии, у которых либо не соосны оси вращающихся соединяемых деталей, либо возможна их некоторая взаимная подвижность в пространстве. Для аналогичных целей могут применяться валы и без карданных шарниров и муфт (например, со ШРУСами). Валы с карданными передачами могут применяться в приводах колёс и в травмобезопасных или регулируемых рулевых колонках, но такие валы в речевом обиходе обычно карданными не называются. Зачастую в карданных шарнирах трансмиссионных карданных валов используется не одиночная, а двойная крестовина.

Карданные валы должны быть очень точно отбалансированы и иметь тщательную развесовку, поскольку они вращаются на высоких скоростях и реализуют крутящий момент на колесах. Если в работе приводного вала наблюдаются какие-либо проблемы, то это влияет на управляемость автомобиля. Обычно они вызывают появление таких симптомов, которые однозначно указывают водителю на необходимость устранения неисправности приводного вала. Одним из первых симптомов выхода приводного вала из строя являются вибрации в нижней части автомобиля. При износе карданного шарнира или втулок может наблюдаться сильная вибрация приводного вала. Другим признаком неисправности приводного вала является наличие посторонних шумов. При износе или разрушении втулок, опорного подшипника или карданных шарниров вращение приводного вала может быть затруднено или нарушено. При этом могут наблюдаться посторонние шумы (лязг, грохот или скрежет) в нижней части автомобиля. При появлении подобных шумов необходимо как можно скорее произвести диагностику и ремонт карданного вала.

Карданная передача и все,что нужно о ней знать.

Карданной передачей автомобиля называется механизм, осуществляющий передачу крутящего момента между валами, которые пересекаются в центральной части карданной передачи автомобиля и отличаются возможностью взаимного углового перемещения. Активно применяется в разных сферах человеческой деятельности в случаях, когда со­ос­ность вращающихся элементов очень трудно обеспечить. Аналогичные функции способна также осуществлять зубчатая муфта.

Как правило, карданная передача автомобиля используется в автомобильной транс­мис­сии, а также рулевом управлении.

Карданная передача автомобиля может обеспечить соединение следующим эле­мен­там трансмиссии:

1. Силовому агрегату и КПП;
2. КПП и раздаточной коробке;
3. КПП и главной передаче;
4. Главной передаче и раздаточной коробке;
5. Ведущим колесам и дифференциалу.

Карданный вал в автомобиле предназначен для передачи крутящего момента от КПП к ведущим мостам в случае полноприводной или классической компоновки. Также при­ме­ня­ет­ся в травмобезопасной рулевой колонке для соединения рулевого исполнительного ме­ха­низ­ма и рулевого вала.

Карданная передача автомобиля отличается одним значительным минусом – не­синх­рон­ность валовых вращений (один из валов имеет равномерное вращение, другой – нет). Вращения начинают увеличиваться, если угол между ними возрастает. Это исключает возможность использования карданной передачи автомобиля в некоторых устройствах, например, в трансмиссии автомобилей с передним приводом (где основная проблема заключается в передаче крутящего момента на поворотные автомобильные колеса ).

По большому счету данный недостаток может быть скомпенсирован применением на одном валу парных шарниров, которые находятся в повернутом на четверть оборота положении относительно друг друга. Однако там, где необходима синхронность, как правило, применяется ШРУС (шарнир равных угловых скоростей) – более сложная, но более совершенная конструкция аналогичного назначения.

По своей компоновке карданные передачи автомобиля подразделяются на закрытые и открытые.

Закрытый вариант карданной передачи автомобиля

располагается внутри трубы, которая, в свою очередь, может восприниматься составляющей подвески автомобиля. В карданной передаче автомобиля данного типа используется только один шарнир, а неравномерное вращение карданного вала компенсируется за счет его упругости.

Открытый вариант карданной передачи автомобиля

не располагает трубой, а реактивный момент воспринимается реактивными тягами или рессорами. В состав карданной передачи автомобиля должно входить не меньше двух шарниров, а также компенсирующее звено, так как дистанция между соединенными агрегатами во время движения изменяется.

На автомобилях с длинной колесной базой используют карданную передачу автомобиля, которая состоит из двух валов. За счет этого исключается возможность совпадения максимальной угловой скорости вала с приемлемой. Уменьшение длины вала увеличивает его критическую частоту вращения, которая как минимум в 1.

5 раза должна превышать максимально возможную во время эксплуатации. Конструкция карданной передачи автомобиля, оснащенной двумя валами, требует использование промежуточной опоры одного из двух валов, подшипник которой установлен на кузове или раме в эластичном кольце для компенсации осевого перемещения двигателя ( см. устройство двигателя автомобиля ).

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

• Одна или несколько секций из тонкостенной полой трубы;
• Шлицевое раздвижное соединение;
• Вилки;
• Крестовина;
• Подвесной подшипник;
• Элементы крепления;
• Задний подвижный фланец.

Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют. В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее устанавливается подвесной подшипник карданного вала, который через кронштейн крепится к кузову. Это служит дополнительным креплением агрегата, исключающим его излишнее смещение при езде.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

• подвесной подшипник;
• вилка скользящая;
• крепления;
• сам карданный вал;
• крестовина;
• уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение. К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров).

Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники. Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько. В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей.

К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона. Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

Балансировка карданного вала

Качественная балансировка в домашних условиях невозможна. Для этого требуется сложное диагностическое и балансировочное оборудование, которое можно найти только на заводах и в специализированных мастерских.

При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.

Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.

Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает. Техническое обслуживание

Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.

Процедура представляет собой заведение в деталь смазки и выполняется на УАЗ-патриот и автомобилях иностранного производства. Отечественная «классика» в шприцевании кардана не нуждается. Для смазки применяют высокотемпературные пластичные составы класса вязкости NLGI-2, способные длительно сохранять свои качества в тяжелых условиях.

Своевременное обслуживание и диагностика карданного вала и крестовины позволяют сохранить в исправном состоянии мосты и коробку передач. В автомобилях заднеприводной конструкции поломка этих агрегатов часто становится следствием вибрации, возникающей при неисправностях кардана.

10 причин расставания со стороны мужчины

Женщина неряшлива. Мужчины не терпят, когда у них дома не прибрано, и сама спутница не следит за своим внешним видом. Помните, что многие мужчины брезгливы.

Остыли чувства

Любому представителю сильного пола важно любить ту, с кем он живет. Если избранница больше не вызывает в нем прежних эмоций, он уходит на поиски новой любви.

Новые отношения

Данная причина является следствием предыдущей. Если в прежних отношениях больше нет чувств, им на смену приходят новые.

Мужчина получил от женщины, что хотел, и утратил к ней всяческий интерес. На самом деле, его изначальные желания могут быть любыми: от стремления к романтике до получения контрольного пакета акций компании. Но уже на этом этапе мужчина думает, как будет избавляться от отношений. Женщина не даст первому встречному то, что он хочет, поэтому ему приходится налаживать с ней более близкую связь хотя бы на небольшой срок, ведь избранница не знает о его планах.

Женщина не уважает личное пространство своего спутника, хочет знать, что у него в телефоне, компьютере, сумке, бардачке автомобиля. Ей важно все проверить, оценить, высказать свое мнение.

Мужчина видит, что его вещи берут без спроса. Допустим, партнерша может пользоваться его бритвой, а этот предмет каждый мужчина считает очень важным. В итоге ее действия вызовут раздражение и недовольство.

Женщине важно держать мужчину под контролем, поэтому она ограничивает его возможности выбора досуга, интересов, компании. Ни один представитель сильного пола не потерпит, чтобы его лишали свободы. Он не должен сам выбирать фильм в кино, ходить на рыбалку или ездить к маме без ведома избранницы. В отпуск он тем более не имеет права поехать один. Со стороны может показаться, что женщина ведет себя с партнером, как с дрессированным псом.

Мужчине скучно с женщиной, она явно ниже его по интеллектуальному уровню. Недаром говорят, что «муж и жена должны быть из одного теста».

Мужчина постоянно слышит претензии в свой адрес. Мало кому понравится все время видеть рядом недовольную партнершу. Жить в такой обстановке, в принципе, не представляется возможным.

Женщина манипулирует мужчиной, его отношением к ней. Обычно в ход идут слезы – так представительницы слабого пола добиваются нужных им действий, решений.

ДОСТОИНСТВА

К достоинствам карданной передачи относятся:

1. Работа со значительными крутящими моментами.
2. Возможность соединения узлов трансмиссии, установленных на больших расстояниях между собой.
3. Реализация полного привода на авто.
4. Простота конструкции.
5. Устойчивость к нагрузкам.

Но вместе с тем, кардан повышает металлоемкость трансмиссии и требует значительного пространства для установки, что сказывается на полезном объеме салона.

Карданы с шарнирами неравных угловых скоростей не требуют технического обслуживания и при этом обладают значительным ресурсом Несмотря на использование в конструкции подшипников, в процессе эксплуатации проводить их смазку не нужно, поскольку сам шарнир – необслуживаемый, а заложенного производителем смазочного материала хватает на весь срок службы.

Кардан является неремонтируемым узлом. При изгибе кардан требует полной замены. Обусловлено это тем, что при изготовлении узел балансируется. Изгибы же приводят к разбалансировке, что повышает вибрации и нагрузки в КПП и главной передаче и ускоряет износ шарниров.

Шарниры также не ремонтируются, поэтому при появлении повышенной вибрации со стороны кардана, сторонних звуков (хрустов, щелчков) выполняется замена составных элементов шарнира. Обычно замене подлежат крестовина и ее подшипники, но при сильной выработке проушин меняется узел в сборе.

ДОСТОИНСТВА

К достоинствам карданной передачи относятся:

1. Работа со значительными крутящими моментами.
2. Возможность соединения узлов трансмиссии, установленных на больших расстояниях между собой.
3. Реализация полного привода на авто.
4. Простота конструкции.
5. Устойчивость к нагрузкам.

Но вместе с тем, кардан повышает металлоемкость трансмиссии и требует значительного пространства для установки, что сказывается на полезном объеме салона.

Карданы с шарнирами неравных угловых скоростей не требуют технического обслуживания и при этом обладают значительным ресурсом Несмотря на использование в конструкции подшипников, в процессе эксплуатации проводить их смазку не нужно, поскольку сам шарнир – необслуживаемый, а заложенного производителем смазочного материала хватает на весь срок службы.

Кардан является неремонтируемым узлом. При изгибе кардан требует полной замены. Обусловлено это тем, что при изготовлении узел балансируется. Изгибы же приводят к разбалансировке, что повышает вибрации и нагрузки в КПП и главной передаче и ускоряет износ шарниров.

Шарниры также не ремонтируются, поэтому при появлении повышенной вибрации со стороны кардана, сторонних звуков (хрустов, щелчков) выполняется замена составных элементов шарнира. Обычно замене подлежат крестовина и ее подшипники, но при сильной выработке проушин меняется узел в сборе.

Приложение А (справочное). Расчет критической частоты вращения карданного вала

Приложение А (справочное)

Для карданного вала со стальной трубой критическую частоту вращения , мин, рассчитывают по формуле

где — наружный диаметр трубы, см;

Внутренний диаметр трубы, см;

— максимальное расстояние между осями шарниров карданного вала, см;

где — частота вращения карданного вала в трансмиссии (собственная частота поперечных колебаний вала по первой форме), соответствующая максимальной скорости АТС, мин.

Примечания

1 В данном расчете упругость опор не учитывают.

2 Для карданных передач с промежуточной опорой значение принимают равным расстоянию от оси шарнира до оси подшипника промежуточной опоры.

Критическую частоту вращения вала, выполненного в виде стержня между карданными шарнирами, рассчитывают при , равном нулю.

Критическую частоту вращения карданного вала, состоящего из трубы и стержня, рассчитывают исходя из приведенного значения длины трубы , см, по формуле

где — длина трубы вала, см;

Длина трубы, заменяющей стержень вала, см.

Длину трубы , заменяющей стержень вала, рассчитывают по формуле

где — длина стержня вала, см;

Диаметр стержня вала, см.

Критическую частоту вращения карданного вала с учетом упругости его опор в трансмиссии устанавливает экспериментально предприятие-разработчик АТС.

Частота вращения карданного вала в трансмиссии, соответствующая максимально возможной скорости движения АТС, должна составлять не более 80% критической частоты с учетом упругости опор.

Виды карданных валов

Основное отличие между карданными валами заключается в типе их соединения. В зависимости от назначения кардана шарниры могут передавать крутящий момент синхронно либо неравномерно. В автомобилях с передним приводом используется исключительно первый тип.

Другой характеристикой карданной передачи является количество приводов. Многоприводные механизмы применяются для передачи части крутящего момента двигателя на вспомогательное оборудование, это чаще всего применяется в сельскохозяйственной технике и автомобилях повышенной проходимости. Одноприводные механизмы распространены в легковом и грузовом транспорте.

Карданная передача может состоять из нескольких секций, соединенных между собой шарнирами. Большинство легковых и грузовых автомобилей оснащаются многосекционными валами, а вот спортивные модели имеют односекционный вал, что позволяет значительно ускорить передачу крутящего момента.

Типы карданной передачи

В современном автомобилестроении могут применяться следующие типы карданных передач:

• Оснащенные шарниром неравных угловых скоростей (классическая карданная передача автомобиля);
• Оснащенные ШРУС (шарнирами равных угловых скоростей);
• Оснащенные полукарданными упругими шарнирами;
• Оснащенные жесткими полукарданными шарнирами.

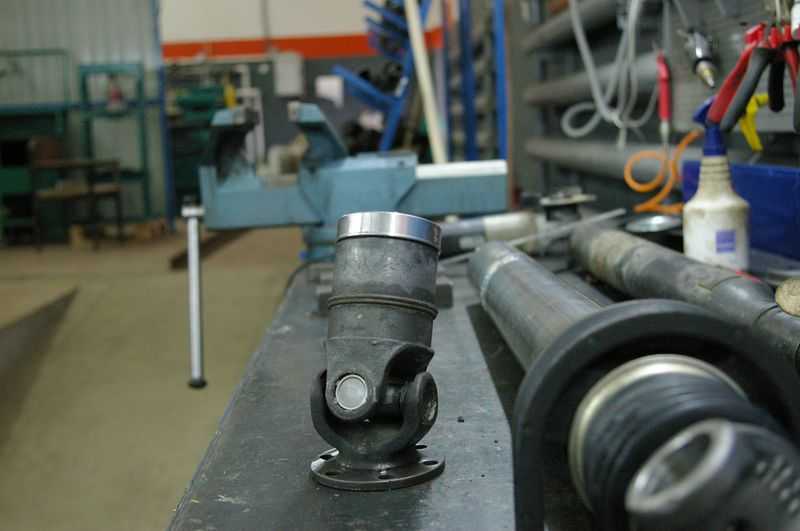

Система с шарниром НУС считается классической. Здесь присутствуют вилки, крестовина, игольчатые подшипники. Применяется на большинстве заднеприводных автомобилей.

Упругие шарниры представляют собой резиновую муфту, способную передавать момент при изгибах не более 8°. Резина достаточно мягкая, поэтому вал, имеющий подобное строение, обеспечивает плавное начало движения и отсутствие резких динамических нагрузок. Кроме того, гибкие соединения не требуют технического обслуживания. Жесткий полукарданный шарнир имеет сложное техническое устройство и передает момент за счет зазоров в шлицевом соединении. В силу сложности изготовления, технических недостатков и быстрого износа в автомобилестроении не применяется.
