Двигатель opel z12xe

Появление Z12XEP и соответствие новые экостандартам

С 2004 года началось производство Z12XEP, в котором основным отличием является впускной коллектор Twinport. На небольших оборотах горючая смесь в нем подается только через 4 впускных клапана, а не 8. Это увеличило тяговые характеристики и мощность до 80 л. с., уменьшился расход топлива и выброс вредных веществ.

Из-за этого в производство была выпущена модификация A12XER (85 л. с.) и A12XEL (69 л.с.). Последная модификация имела более ужатые характеристики выбросов. Уменьшение мощности произошло в результате проработки настроек ПО и электроники, система Twinport не устанавливалась. Вместо нее использован впускной коллектор, который мог изменять проходное сечение. Со временем в новых Astra увеличивалась масса и габариты, поэтому мотор объемом 1.2 л. просто перестал быть актуальным и его больше не устанавливали на эту модель.

Действуем последовательно

Ну что, вроде ничего не забыли? Тогда приступим…

• Отключаем аккумулятор.
• Сливаем охлаждающую жидкость (открутив нижний патрубок радиатора).
• Предельно аккуратно (чтобы не повредить) демонтируем корпус воздушного фильтра вместе с ДМРВ и подводящим патрубком.
• Модуль зажигания и свечи – долой.
• Снимаем генератор (скорее всего, будет мешаться).
• Снимаем клапанную крышку.
• Отсоединяем все патрубки системы охлаждения от помпы.
• Ослабляем крепления правой (по ходу машины) опоры двигателя. Поддомкрачиваем мотор и демонтируем подушку (три болта к блоку цилиндров).
• Снимаем поликлиновой ремень, с помощью головки E14 или накидного ключа ослабив (поворотом за болт по часовой стрелке) натяжитель.
• Сам натяжитель, с помощью металлического стержня, гвоздя или сверла, необходимо зафиксировать через отверстие в кронштейне (у основания пружины).
• Открутив три болта, удаляем шкив помпы.
• Затем снимаем саму помпу. Для этого придётся открутить 9 болтов разной длины, пометив и запомнив их расположение (иначе будет не собрать).
• Натяжитель долой – 2 болта.
• Убираем шкив коленвала – 6 болтов.
• Вынимаем втулку масляного насоса (пометив её положение).
• Вращая коленчатый вал (за гайку, по часовой стрелке), выставляем метки. Если всё правильно, то при совпадении меток на коленвале и крышке ГРМ, прорези на задних концах распредвалов должны стать в одну линию. Если этого не произошло, то возможны два варианта:

1. Растянута цепь.
2. Сбита регулировка фаз газораспределения.

• В любом случае ситуацию придётся исправлять позже, а сейчас продолжить, не фиксируя распределительные валы.

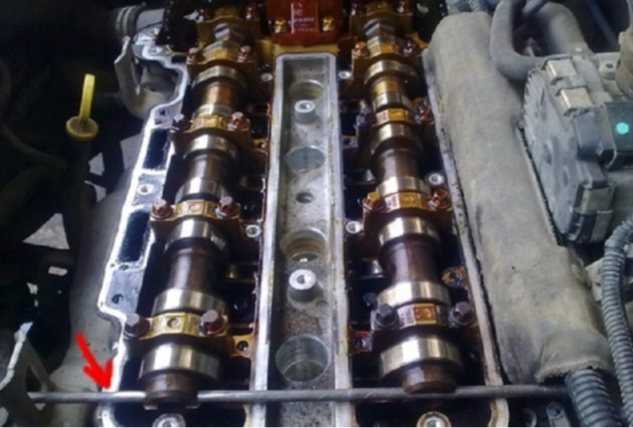

• Вставив в прорези уголок или специально изготовленное устройство, фиксируем распредвалы.
• На роторе датчика распредвала ставим метку – так, чтобы не стёрлась. Она должна обозначать плоскость сопряжения клапанной крышки с крышкой ГРМ.

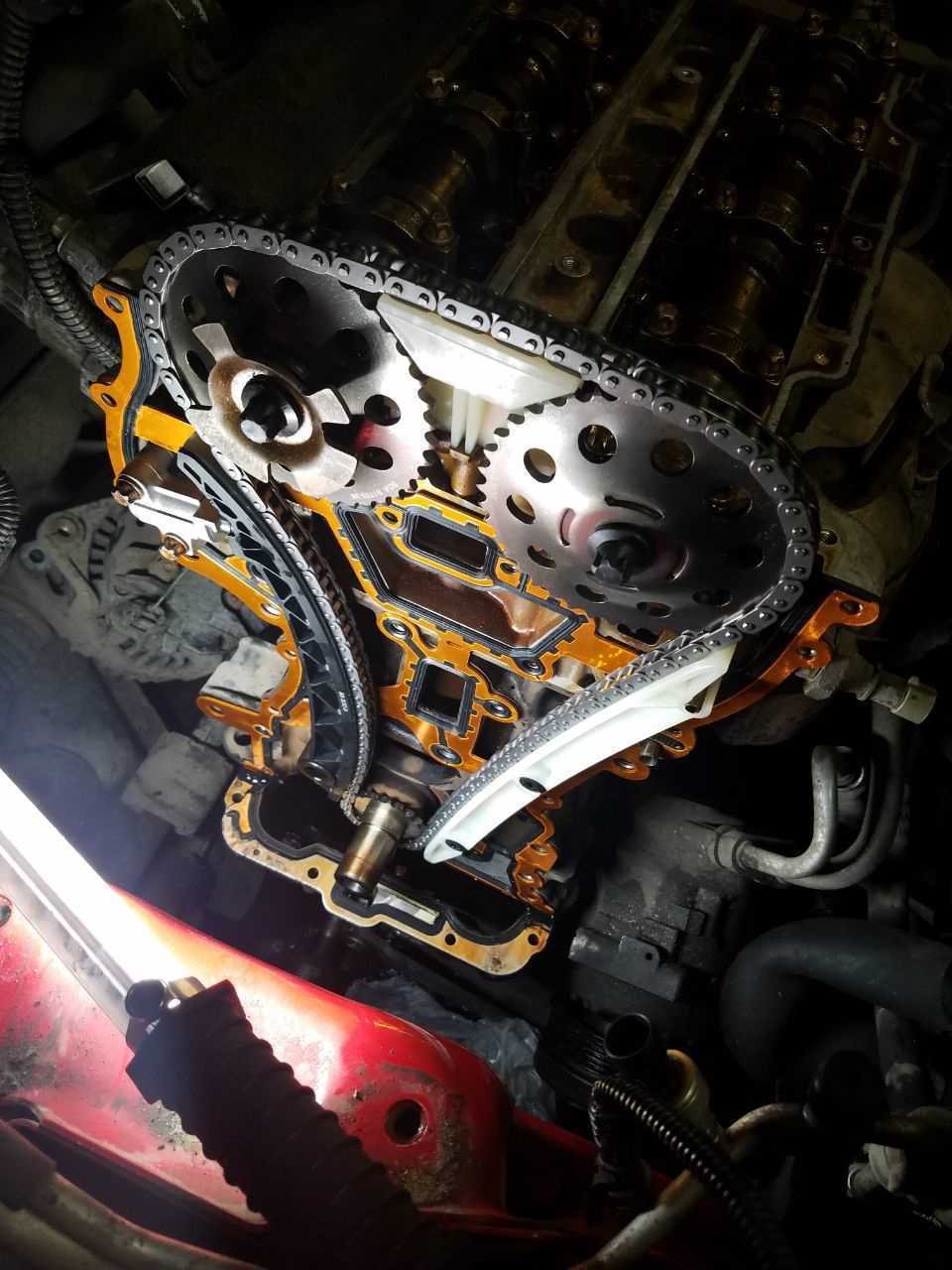

• Отворачиваем болты крепления крышки ГРМ – 15 с торца и 4 снизу. Снимаем крышку.
• Тряпкой закрываем образовавшуюся щель, через которую в поддон картера могут попасть посторонние предметы.

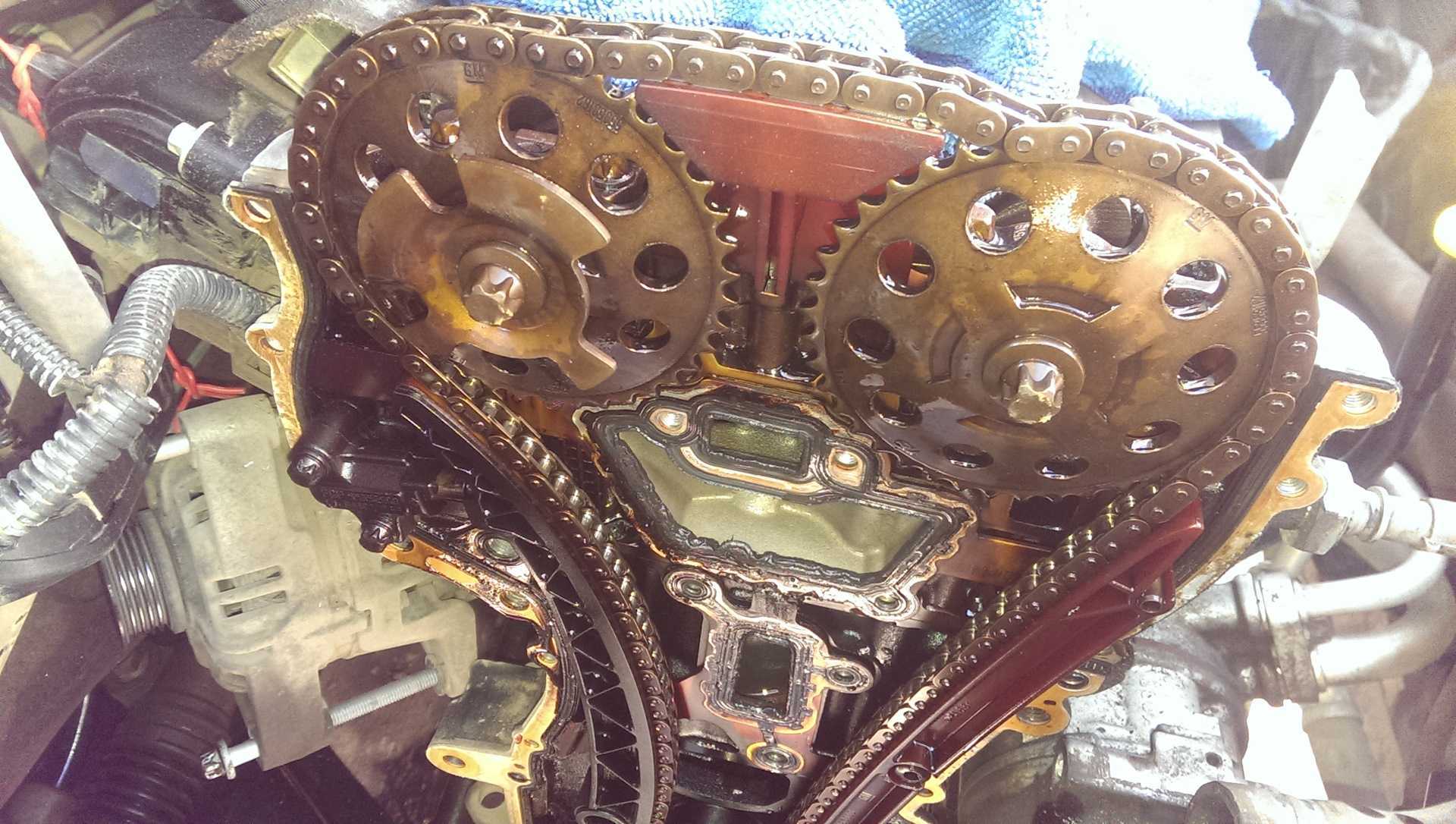

• Помечаем положение цепи относительно коленчатого и распределительного валов.
• Разряжаем натяжитель цепи ГРМ.
• Давим пальцем на башмак до полного утопления плунжера и, с помощью металлического стержня диаметром 2 мм, фиксируем плунжер. Снимаем натяжитель (2 болта).
• Снимаем башмак натяжителя (1 болт) и успокоитель (3 болта).

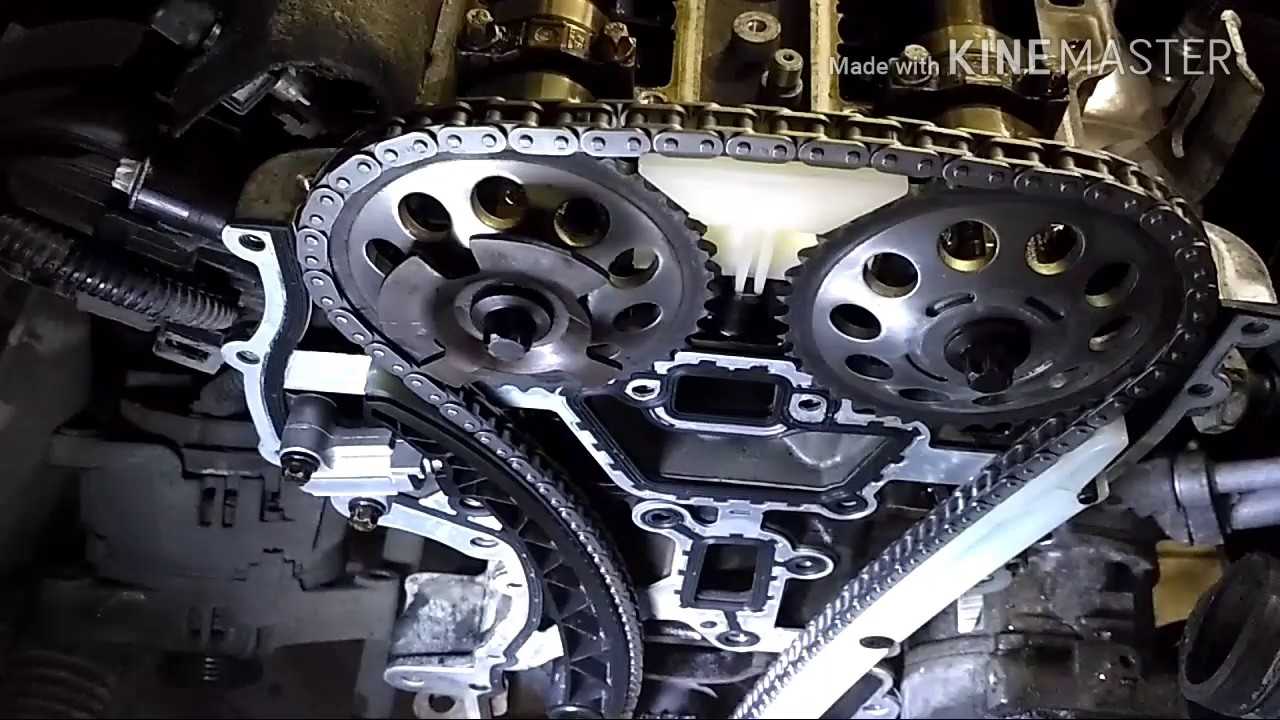

• Снимаем цепь.
• Отворачиваем болты и снимаем звёздочки.
• Снимаем прокладку клапанной крышки. Устанавливаем на её место новую.

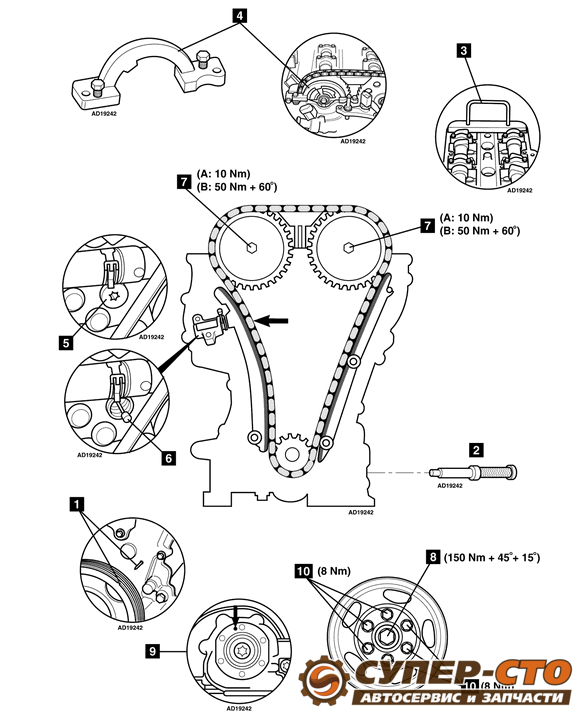

• Ставим и прикручиваем новые звёзды. Болты на звезде с задающим диском только наживляем.
• Ставим транспортир так, чтобы его нижний срез опирался на верхний срез крышки ГРМ, а воображаемый центр совпадал с центром распредвала. При этом левый (если смотреть на двигатель со стороны ГРМ) край окна должен указывать на отметку 60 градусов. Затягиваем болт.
• Накидываем цепь. В этом месте можно немного облегчить себе жизнь, совместив старую и новую цепи и перенеся метки (предварительно убедившись, что число звеньев между метками совпадает).
• Успокоитель, башмак, натяжитель – устанавливаем на место. Вытаскиваем фиксатор из натяжителя. Цепь должна натянуться.
• Убеждаемся, что ротор датчика распредвала стоит правильно.
• Убираем тряпку с отверстия поддона.
• Устанавливаем крышку и наживляем её болты.
• Устанавливаем и затягиваем помпу.
• Равномерно затягиваем крышку (не забыв о нижних болтах поддона).
• Вынимаем уголок или фиксирующее устройство из пазов.
• Убеждаемся в том, что все метки находится на своих местах (для этого рекомендуется провернуть коленвал на несколько оборотов).
• Заканчиваем сборку, установив на место недостающие детали.
• Заполняем систему охлаждения свежим антифризом.

Только после этого мотор можно будет завести. Если всё сделано правильно, он запустится без проблем.

Как видно из описания, замена цепи ГРМ на Опель Корса своими руками – дело непростое. Прежде чем браться за него, взвесьте всё как следует, и решите, сможете ли вы справиться самостоятельно, или лучше доверить работу специалисту.

Последнее поколение силовых агрегатов Опель Корса оснащаются цепным приводом механизма ГРМ. Такой тип привода надежнее ременного, а межсменный интервал выше. В процессе замены цепи ГРМ предусмотрена замена ряда других деталей.

1.4 (F08, F68)

Рейтинг	Бренд	Артикул	Отзывы	Положительные	Негативные	Голоса
5	INA	530044110	100%	1	7
CALIBER	0248KOWC	0%
FAI	TBK156	0%
FAI	TBK106	0%
EUROREPAR	1648973580	0%
EUROREPAR	1620363580	0%
EUROREPAR	1611884480	0%
EUROREPAR	1611883280	0%
CALIBER	0248KOWB	0%
CALIBER	0199KO	0%
CALIBER	0199KOW	0%
IPD	201048	0%
CALIBER	0248KO	0%
CALIBER	0248KOW	0%
BREDA LORETT	KCD0365	0%
Borg & Beck	BTK1027	0%
BGA	TB9500K	0%
AUTOTEAM	KAT1272	0%
AUTOTEAM	KATW1272	0%
AUTOTEAM	KATW1272B	0%
GGT	KSPA081	0%
Japko	KJTW13	0%
AUTOKIT	045296PA	0%
REPKIT	RKTK0849	0%
TRISCAN	864724017	0%
TREVI AUTOMOTIVE	KD1219	0%
REPKIT	RKTK1107PA	0%
REPKIT	RKTK1107PA2	0%
REPKIT	RKTK1107	0%
KLAXCAR FRANCE	40164Z	0%
LYNX	PK1352	0%
KM INTERNATIONAL	KFI248	0%
KM INTERNATIONAL	WKFI199	0%
KM INTERNATIONAL	WKFI248	0%
KM INTERNATIONAL	WKFI248B	0%
KM INTERNATIONAL	KFI199	0%
KM INTERNATIONAL	WKFI248C	0%
KLAXCAR FRANCE	40042Z	0%
AUTOKIT	045296PA2	0%
AUTOKIT	045296	0%
Hepu	201048	0%
Optimal	SK1113	0%
Optimal	SK1355	0%
Optibelt	KT1207	0%
Optibelt	KT1329	0%
Dolz	SKD081	0%
HANS PRIES	207156	0%
FEBI	19445	0%
MAGNETI MARELLI	341304200000	0%
Bosch	1987948061	0%
DAYCO	KTB361	0%
SKF	VKMA05156	0%
SKF	VKMA05152	0%
NK	10136009	0%
NTN-SNR	KD45317	0%
AISIN	TSO909	0%
Gates	K025499XS	0%
Contitech	CT975K3	0%		от 7155 ₽
SWAG	40919445	0%
DELPHI	KDB361	0%
AUTOKIT	045038	0%
Hutchinson	KH152	0%
AUTLOG	ZK1027	0%
AUTEX	702053	0%
AKRON	1551044	0%
KAVO PARTS	DKT1011	0%
OSSCA	16643	0%
OSSCA	16647	0%
MAPCO	23734	0%
MAPCO	23734D	0%
HERTH+BUSS JAKOPARTS	J1110922	0%
SASIC	1756064	0%
Stellox	1141038SX	0%
Stellox	1141022SX	0%
Japanparts	KDDW13	0%
FLENNOR	F914388V	0%
Ashika	KCTW13	0%
VEMO/VAICO	V400630	0%
DELLO/AUTOMEGA	130100410	0%
MEYLE	6510490008	0%
JP GROUP	1212106210	0%

Специнструмент – хорошо, а помощник – лучше

Отдельно следует сказать об устройстве для фиксации распределительных валов. Если вы намерены выполнить работу самостоятельно, придётся изготовить специальное приспособление, входящее в прорези на заднем торце распредвалов и фиксируемое болтом в отверстии на двигателе (для этого придётся вывернуть заглушку). Изготавливая этот специнструмент, размеры придётся замерять на месте, поскольку моторы разных модификаций имеют некоторые отличия. Значительно проще и безопаснее, если рядом есть помощник. Тогда можно обойтись без устройства, дав в руки помощнику обычный стальной уголок с полкой 45 мм.

Заслонки Twinport

Заслонки установлены непосредственно во впускном коллекторе, что действительно интересное решение, поскольку уже у двигателя Z16XEP они находятся в проставке между коллектором и ГБЦ. На ДВС обычно отваливается планка, которая приводит заслонки. Начинают разбиваться отверстия, что приводит к выскакиванию соединительных втулок. Втулки с привода заслонок также могут отломаться. По итогу можно заметить болтание заслонок, они начинают произвольно закрываться и открываться. Это невозможно услышать или как-то заметить по работе двигателя

Но при обломанной планке все заслонки будут отрытыми, и не важно, в каком режиме работает мотор. Так что на холостых можно заменить увеличение расхода топлива и воздуха

Кроме этого отследить поломку можно по показаниям лямбда-зонда. Но на этом проблемы не заканчиваются, если своевременно не обнаружить поломку, может прогореть катализатор.

Ошибка, связанная с Twinport появляется и на двигателях, которые выпускались с 2006 года, поскольку на них устанавливался датчик положения заслонок.

В принципе, планки можно отремонтировать: понадобится изготовить, а затем вклеить ремонтные втулки, улучшить крепеж рычажков и т.д. Но проще будет поменять впускной коллектор, по возможности, на б/ушный с низким износом.

Откровенно говоря, вихревые заслонки на моторе Опель почти не создают проблем, у них длительный срок службы, и нагар на них появляется намного медленнее. На практике, обламывание заслонок – это очень редкая поломка.

Хотите подыскать подходящий впускной коллектор для мотора Опель? В нашем каталоге вы найдете все необходимое.

Бензиновый двигатель Mazda СХ 5 2.0 устройство ГРМ, технические характеристики

Двигатель Мазда СХ 5 объемом 2 литра, является основным мотором на нашем рынке. Это достаточно мощный и экономичный силовой агрегат. Японские инженеры постарались применить все передовые технологии на серийном моторе SkyActiv-G, при этом обеспечив ему большой моторесурс. Удалось избежать и «детских болезней». В нашей стране мотор выдает по документам 150 л.с., естественно мощность занизили ради меньшего дорожного налога. На самом деле движок легко выдает 165 л.с. То есть, просто заменив штатное программное обеспечения блока управления двигателем (чип-тюнинг) можно получить более динамичный автомобиль.

Устройство двигателя Mazda СХ 5

Мотор Скайэктив 2.0 Мазда СХ 5 не просто красивый маркетинговый ход, но и серьезная конструкторская работа. Японцы решили применить всё лучшее в двигателестроении в одном агрегате. Рядный 4-цилиндровый, 16 клапанный движок имеет алюминиевый блок цилиндров, и алюминиевую ГБЦ, прямой впрыск топлива, систему смены фаз газораспределения, цепной привод ГРМ. Так же в головке блока установлены гидрокомпенсаторы.

Коленчатый вал уложен в общую алюминиевую пастель. В алюминиевом блоке стоят так называемые «мокрые» чугунные гильзы. Так же есть система EGR (дожигание выхлопных газов). Мотор получил уникальную систему впуска и выпуска. В частности создатели двухлитрового SkyActiv-G применили удлиненные выпускные коллекторы 4-2-1 (так называемый паук), что бы выхлопные газы максимально беспрепятственно удалялись из камеры сгорания не мешая смесеобразованию.

Но наиболее заметной фишкой данного мотора можно назвать степень сжатия, которая повышена до невероятных 14:1!!! Например у обычного бензинового мотора этот показатель в районе 10. Максимально облегченный шатунно-кривошипный механизм. Плюс поршни совершенно необычной формы. Можете сравнить на следующем изображении.

ГБЦ двигателя Мазда СХ 5 2.0

Головка блока цилиндров Mazda СХ5 выполнена из алюминиевого сплава и имеет довольно сложное устройство. Гидрокомпенсаторы призваны минимизировать вмешательство в человека в клапанный механизм. Двойная система смены фаз газораспределения имеет гидравлические фазовращатели на звездочках распределительных валов в качестве исполнительных механизмов.

Привод ГРМ двигателя Мазда СХ 5 2.0

Как мы уже писали выше сам привод газораспределительного механизма имеет цепной привод. Большинство современных 16 клапанных моторов DOHC, как с ременным, так и с цепным приводом имеют общую серьезную проблему. В случае обрыва ремня, растягивания цепи или срезания зубьев клапана встречаются с цилиндрами, что приводит к серьезной поломке двигателя. Кстати, кроме цепи ГРМ двигатель содержит еще одну небольшую цепь, которая передает крутящий момент от звездочки распредвала на звездочку масляного насоса.

Характеристики двигателя Мазда СХ 5 2.0

• Рабочий объем – 1997 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 83,5 мм
• Ход поршня – 91.2 мм
• Привод ГРМ – цепь
• Мощность л.с.(кВт) – 150 (110) при 6000 об. в мин.
• Крутящий момент – 210 Нм при 4000 об. в мин.
• Максимальная скорость – 197 км/ч
• Разгон до первой сотни – 9.3 секунд
• Тип топлива – бензин АИ-95
• Расход топлива по городу – 7.7 литров
• Расход топлива в смешанном цикле – 6.2 литра
• Расход топлива по трассе – 5.3 литра

Двигатель Скайэктив G порадует отличной мощностью при минимальном расходе топлива. На нашем рынке японский кроссовер сочетается как с механической, так и с автоматической трансмиссией. При этом привод может быть передним или полным 4х4. Основным конкурентом кроссоверу Мазда на нашем рынке по прежнему является другой японец Тойота Рав4 2.0, правда не с таким мощным мотором.

Когда менять цепь?

Примерный регламент замены цепи – 160 000 км. Но это совсем не означает, что пока автомобиль не пробежал такое расстояние, интересоваться состоянием цепи необязательно. Наоборот, проводить диагностические процедуры рекомендуется не реже чем через 25 000 км. В силу некоторых факторов растяжение цепного привода может произойти гораздо раньше установленного регламентом срока. Этому может быть несколько причин:

• использование некачественного моторного масла или его уровень в системе не поддерживался;
• повышенные обороты, использование прицепов и прочее;
• неправильная установка расходника;
• при изготовлении цепи использованы некачественные материалы.

Применение автомобиля исключительно в городских условиях вполне можно приравнять к повышенным нагрузкам. В этом случае масло нужно менять почаще, а использовать необходимо только синтетические масла. На авто, пробежавших достаточно много, уровень масла необходимо постоянно контролировать. Он не должен находиться ниже измерительного щупа. Цепь смазывается моторным маслом через систему форсунок. Его качество должно быть безупречным. К сожалению, далеко не все водители это понимают, и стараются экономить на том, на чем экономить вредно.

Запрещено эксплуатировать автомобиль, когда уровень масла минимален, ведь давление во всей системе в это время резко падает. А именно низкое давление и плохое качество масла напрямую влияют на качественное натяжение цепи при запуске мотора. Это утверждение становится более актуальным, если на дворе стоит холод. Здесь возникает опасность схода цепи со звездочек. А это уже чревато серьезными последствиями. Если цепь слетит, тогда синхронизация движения валов будет нарушена. Клапана ударятся о поршни, после чего загнутся. Остальные детали данного узла при этом тоже сильно пострадают. Это послужит причиной того, что автомобилю придется давать капитальный ремонт.

Поэтому очень важно постоянно проводить диагностику узла ГРМ, чтобы вовремя выявлять неисправности. Существует несколько симптомов, свидетельствующих о том, что цепной привод подлежит замене:

• подошел к концу регламентный срок использования расходника;
• при включенном моторе слышатся неестественные шумы;
• электронный блок автомобиля начал выдавать ошибки по датчикам распредвала.

Если вы заметили что-то подобное, это значит, что пора проверить систему. Если натянуть цепь обычным способом уже не представляется возможным, значит, ее пора заменить на новую. Возможно, шум кажется вам подозрительным, но вы ни в чем не уверены, в этом случае имеет смысл пригласить специалиста для проведения диагностических процедур.

Ну вот, диагностика проведена. Было точно установлено, что цепной привод подлежит замене. Что же делать дальше? Конечно, вы можете обратиться в сервисный центр, где ремонт будет проведен профессионалами, но замену цепи можно провести и самостоятельно. Для этого необходим минимальный опыт проведения ремонтных работ, чуточку старания и следование приведенной ниже инструкции.

Первым делом необходимо приготовить инструменты и расходники. Сходите в магазин и купите новую цепь. Покупайте только качественные материалы, экономить здесь не нужно. Чтобы проверить качество цепи, ее нужно положить плашмя на 2 ладони. Если провисание будет более 1 мм, качество цепи оставляет желать лучшего. Вместе с цепью купите нятяжитель, сальники и успокоители. Это тоже расходные материалы, и они также нуждаются в периодической замене. А теперь начинаем.

Решение проблемы

Но не все так печально, как может показаться, можно решить эту проблему. Есть возможность перенести точки крепления мотора. Если на несколько сантиметров подвинуть мотор, то можно установить более надежную коробку — F23. Также можно поставить механическую коробку от Шевроле, она такая же, как и в Опеле, становится четко, и не надо переделывать конструкцию.

Перед покупкой определить, что коробка передач с проблемами не сложно – Надо просто поднять машину, запустить мотор и начать крутить колеса. Включить 4-ю или 5-ю передачу, затем надо выключить двигатель и внимательно слушать. Если подшипники повреждены, то будет слышен характерный звук очень хорошо. Отремонтировать коробку на ранних стадиях будет стоить примерно 70 000 рублей. Ремонтировать штатную коробку – это пустая трата времени и денег.

Чтобы коробка прослужила дольше, надо следить за уровнем масла, а также его можно периодически менять. Лить в коробку лучше масло ATF DEXTRON II, а не то масло, которое рекомендуют дилеры. Особенно велика вероятность того, что механическая коробка выйдет из строя именно на автомобилях с мотором 1,8 и дизельным 1,3.

Больше 1/3 автомобилей с этими моторами уже на 60000 пробеге ремонтировали или меняли механическую коробку передач. На автомобилях с 1,6-литровым мотором риск, что коробка выйдет из строя немного меньше, так как мотор не такой мощный и коробка сможет лучше с ним работать.

Но если резко трогаться со светофора, при обгонах включать более низкую передачу, то тогда коробку тоже придется ремонтировать. Есть комплектации с турбированным мотором 2,0, к нему идет механическая коробка М32, она ломается также, как и другие. Но не настолько часто ломается, потому что здесь более прочный дифференциал, да и автомобилей в такой комплектации не так уж много.

Еще не радует владельцев Опелей двухмассовый маховик, служит он не долго, а стоит довольно дорого. В коробке более-менее надежный тросовый привод, но со временем изнашивается кулиса, поэтому первая и вторая передачи хуже включаются. Чтобы исправить эту ситуацию надо просто поменять кулису или же установить новые вкладыши шарового шарнира рычага.

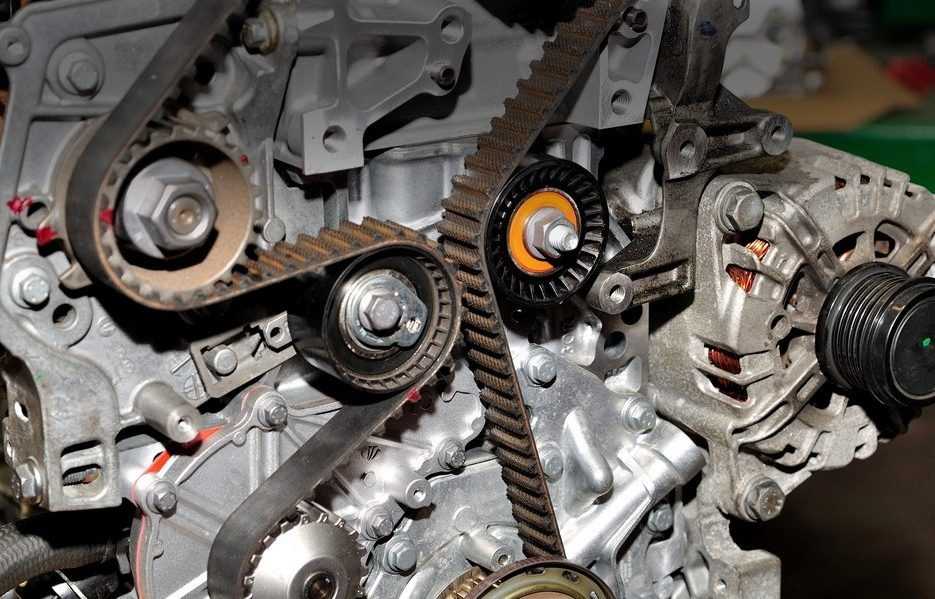

Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

• естественный износ ремня в процессе эксплуатации;
• стирание зубьев в результате нарушения центровки роликов;
• повышенное сопротивление движению при неисправности в системе газораспределительного механизма;
• попадание посторонних предметов в ременную передачу;
• износ шкивов;
• растяжение некачественного ремня;
• перегрев силового агрегата;
• неисправность натяжителя.

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

• растяжение в процессе эксплуатации;
• неисправность успокоителя цепи;
• естественный износ цепи;
• временное заклинивание газораспределительного механизма;
• перегрев силового агрегата;
• попадание посторонних предметов в область движения цепи.

Печальные последствия растяжения цепи ГРМ

1. Повышенный износ зубчатых шестерен, башмаков и успокоителей. Растянутая цепь ГРМ сильнее поддается колебательным воздействиям, из-за чего детали привода переносят избыточные механические нагрузки. Происходит ускоренный износ зубьев шестерен, разрушение пластиковых башмаков, успокоителей. Откалывающийся пластик попадает в поддон, рискуя забить сетку маслоприемника и нарушить работу системы смазки двигателя. В особо запущенных случаях цепь может соприкасаться с защитной крышкой ГРМ;
2. Неправильный газообмен в цилиндрах. Нарушение фаз приводит к ударным нагрузкам на детали шатунно-поршневой группы, увеличивает термическую нагрузку на детали ГБЦ и может стать причиной прогара поршней, клапанов;
3. Перескок цепи ГРМ на 1 или несколько зубьев. При смещении на 1 зуб возможны проблемы с запуском двигателя, потеря динамики и увеличение расхода топлива. Если цепь перескакивает на 2 и более зубьев, в 95% это приведет к встрече поршней с клапанами. Последствие такого соприкосновения – загибание клапанов и повреждение поршней. Двигатели с растянутой цепью ГРМ не рекомендуется оставлять с включенной передачей на спусках и подъемах.

Наиболее опасны ситуации, когда автомобиль оставлен на задней передаче, но до момента «упора» в коробку передач еще успевает преодолеть несколько сантиметров. Аналогичные риски и в ситуации, когда авто оставлено на одной из скоростей прямого хода, но успевает откатиться на несколько сантиметров назад. В такие моменты обратное вращение двигателя даже на доли сантиметров приводит к еще большему ослабеванию растянутой цепи, поэтому при последующем запуске многократно повышается риск ее перескока.

Порядок проведения работ

Операции по замене цепи можно разделить на два этапа — разборка и снятие цепи, проверка меток ГРМ и сборка. Выполняя разборку механизма ДВС рекомендуется запоминать все этапы работы.

Разборка и снятие цепи

Чтобы снять цепь необходимо выполнить следующие действия:

снять плюсовую клемму с АКБ;
слить жидкость из системы охлаждения через нижний патрубок;
снять корпус фильтрующего элемента впускного воздуха с подводящей трубкой и датчиком массового расхода, рекомендуется соблюдать осторожность, во избежание повреждения ДМРВ;
демонтировать модуль и свечи зажигания;
открутить крепление генератора;
открутить крепление клапанной крышки;
от помпы отсоединить подводящие патрубки;
ослабить три болта крепления к ДВС правой опоры;
приподнять двигатель домкратом и снять опору;
демонтировать приводной ремень, понадобится головка на 14, которой необходимо ослабить натяжитель и зафиксировать его тонким стержнем, вставив его в отверстие корпуса;
демонтировать шкив насоса охлаждения;
открутить болты крепления помпы, пометив месторасположение каждого, так как они разной длинны;
открутить натяжитель поликлинового ремня;
демонтировать шкив коленчатого вала, открутив все болты;
удалить втулку маслонасоса, обязательно пометить ее положение;
выставить метки фаз газораспределительного механизма, путем проворачивания коленвала по часовой стрелке, пока его метка не совпадет с меткой на крышке ГРМ, также необходимо совпадение прорезей распредвалов.

Важно! Если метки не совпадают, например, растянута цепь или фазы сбиты, выставить их можно позже, работы продолжить по порядку, пропустив этап фиксации распредвалов

• зафиксировать два распредвала уголком, если есть помощник, или приспособлением;
• пометить датчик распредвала для проверки совпадения плоскости крышки механизма ГРМ и клапанной;

• открутить болты крышки газораспределительного механизма, снять ее;
• закрыть отверстие в картер ДВС, во избежание попадания туда крепежа;
• пометить положение цепи по отношению к коленчатому валу распредвалам;
• разрядить натяжитель;
• зафиксировать натяжитель цепи металлическим стержнем через отверстие в корпусе;
• демонтировать натяжитель;
• демонтировать успокоитель цепи, башмак;
• снять цепь ГРМ.

Проверка меток ГРМ, сборка

Далее необходимо выставить фазы ГРМ, установить цепь, собрать в обратном порядке. Выполнить действия:

• заменить звездочки распредвалов и коленвала, звездочку коленвала не затягивать, а только наживить;
• удалить старую прокладку клапанной крышки, установить новую;
• установить транспортир на верхнюю плоскость головки, правый край окна указывает на 60 градусов

• затянуть звездочки;
• перенести метки на новую цепь, проверив совпадение количества звеньев между ними;
• надеть новую цепь;
• установить натяжитель, его элементы;
• удалить фиксатор натяжителя;
• проверить метки цепи, датчика распредвала, звездочек;
• открыть отверстие в поддон;
• установить крышку ГРМ;
• прикрутить новый насос охлаждения;
• затянуть болты крышки равномерно;
• удалить приспособление, фиксирующее распредвалы;
• провернуть коленвал несколько раз, проверить все метки;
• установить оставшиеся детали в обратном порядке;
• заполнить систему охлаждения новой жидкостью;
• надеть клемму аккумулятора.

Если все метки совпадают, работа была проведена верно, двигатель можно заводить.

Если все метки совпадают, работа была проведена верно, ДВС можно заводить.

Что потребуется

Решив самостоятельно произвести замену цепи ГРМ на Опель Корса, вам прежде всего придётся запастись всеми необходимыми инструментами, запасными частями и расходными материалами. Это позволит справиться с работой за один заход, не прерываясь на посещения магазина с целью докупить недостающие компоненты. Вам потребуется:

Обязательно посмотрите:

• Весь комплект цепи ГРМ со звёздочками распределительных валов и коленвала, натяжителями, успокоителями и направляющими. Звёздочки следует менять однозначно, так как старые сократят ресурс новой цепи минимум вдвое.
• Новые болты крепления звёздочек распределительных валов и коленчатого вала (они одноразовые, и их приходится менять после каждой затяжки).
• Насос системы охлаждения в комплекте с термостатом и прокладкой (подлежит обязательной замене, поскольку его ресурс не превышает ресурса цепи).
• Прокладки крышки ГРМ и клапанной крышки.
• Передний сальник коленвала (стоит недорого, и прерывать работу из-за того, что старый подтекает – просто глупо).
• Подушка правой опоры силового агрегата (её всё равно приходится отворачивать и имеет смысл заменить на новую).
• Антифриз (лучше всего заменить его полностью).
• Моторное масло с фильтром (если есть желание одновременно с заменой цепи провести ТО).
• Высокотемпературный герметик, средство типа «Жидкий ключ», средство для обезжиривания.
• Набор гаечных ключей – накидные, рожковые, торцевые, насадки TORX.
• Клещи, кусачки, пассатижи, набор отвёрток и монтировок.
• Домкрат, лучше – гидравлический, грузоподъёмностью 500 кг или более.
• Зеркальце на телескопической ручке – иначе не увидите метки.
• Транспортир (лучше металлический). Нижнюю часть (линейку) от него придётся отрезать, оставив только верхний сектор с метками от 0 до 180 градусов.
• Терпение.

Двигатели

Компактный Опель весит не мало – 1,1 тонны. Базовый трехцилиндровый бензиновый двигатель объемом 1,0 л / 60 л.с. с трудом справляется со своей задачей. Он слишком слаб, слишком громок и недостаточно экономичный. После модернизации в 2010 году он прибавил в мощности до 65 л.с. и стал соответствовать нормам выбросов Евро-5.

Альтернативой трехцилиндровому агрегату послужат более крупные четырехцилиндровые моторы емкостью 1,2 и 1,4 л. До 2010 года они тоже отвечали нормам Евро-4, а после — Евро-5. Кроме того, увеличилась отдача. В том числе, благодаря установке фазорегулятора на впускном валу. Отказ катушек зажигания — довольно распространенное явление для двигателей Евро-5.

В 1,2-литровом бензиновом моторе может появиться течь из датчика давления масла через выход электрожгута. Масло попадает на блок управления двигателем и лямбда-зонд, выводя их из строя. Поэтому замена обязательна (35 Евро).

Независимо от версии двигателя и экологического класса распредвалы приводятся в движение цепью. В предыдущем поколении цепи были недолговечными. В Корса Д они более выносливые. До 200 000 км проблем с цепью ГРМ точно не будет. При растяжении появится несоответствие между сигналами от датчика положения коленчатого вала и датчика положения распределительного вала. В результате загорится индикатор неисправности двигателя. При своевременном обращении в сервис разрыв цепи в принципе не возможен. Но работа по замене дорогая и трудоемкая. Чтобы добраться до цепи ГРМ приходится снимать коробку передач.

В бензиновом 1.6 Turbo и дизельном 1.7 CDTi используется ременный привод ГРМ.

Турбодизель 1.3 CDTI разработки Fiat нередко нервирует бессилием. До 2000 об/мин он мирно спит, а при 4200 об/мин уже выдыхается. Двухмассовый маховик на дизельном 1.3 CDTI не относится к числу «аварийных», как и на других двигателях, но при замене сцепления необходимо контролировать его состояние. Кстати, новый маховик стоит около 22 000 рублей.

Уязвимое место турбодизеля 1.3 CDTI, производимого в Бельско-Бяла, Польша —  клапан рециркуляции выхлопных газов EGR. Он забивается сажей и начинает подклинивать в закрытом положении. В этом случае выхлопные газы не попадают в цилиндры для догорания. О проблемах с клапаном подскажет горящий индикатор «check». При этом не обязательно будут присутствовать дополнительные симптомы, а потеря мощности не всегда ощутима. После восстановления клапана EGR, его, как правило, хватает всего лишь на несколько недель или даже пару месяцев. Лучше заменить клапан новым. Его стоимость около 9-10 тыс. рублей, а вместе с работой по замене придется затратить около 11-12 тыс. рублей.

На Опель Корса, эксплуатируемых на коротких дистанциях, особенно в городе, быстро забивается сажевый фильтр твердых частиц (DPF-фильтр). При этом загорается контрольный индикатор, и двигатель начинает работать неровно, падает тяга. Способов решения проблемы несколько: удаление фильтра DPF – 2-3 тыс. рублей, регенерация фильтра – 5-6 тыс. рублей или замена на новый – более 20 тыс. рублей. Замена фильтра – наиболее эффективное решение, но существенно ударит по карману владельца.

Цепь ГРМ двигателя 1.3 CDTI необходимо заменить, когда станет слышен характерный металлический звон при запуске и на холостом ходу – единичные случаи. Стоимость работ вместе с запчастями – около 9 000 рублей.

При больших пробегах потребует замены турбокомпрессор дизельных версий 1.3 CDTI и 1.7 CDTI. Новый нагнетатель вместе с установкой потребует около 950 Евро.

1.7 CDTi родом из Isuzu. В прошлом это был надежный агрегат, но в дальнейшем его репутация испортилась. Если нужен именно 1.7 CDTi, то лучше остановить свой выбор на дорестайлинговых машинах.

Как в бензиновых, так и в дизельных моторах Opel Corsa, порой обнаруживаются следы подтекания масла. Дешевле устранить утечку переднего сальника коленвала – около 2 тыс. рублей, дороже – заднего — около 5 тыс. рублей. Реже встречается течь через прокладку масляного поддона. На бензиновых двигателях наблюдаются случаи отказа расходомера – 4-5 тыс. рублей.

При частых поездках на короткие расстояния быстро выходит из строя стартер: изнашиваются щетки, пропускает бендикс, т.е. пусковая муфта. Ремонт за 3-4 тыс. рублей вернет старый стартер к жизни. И в этом случае лучше держаться подальше от изделий с надписью «made in China».

Направление развития и совершенствования

Основными чертами этой конструкторской школы стали:

• Высокая степень унификации по используемым деталям, позволяющая снизить себестоимость конечного продукта.
• Простота устройства и хорошая ремонтопригодность, позволяющие производить восстановительные работы даже в условиях мастерских, располагающих ограниченными технологическими возможностями.
• Использование надёжных, хорошо зарекомендовавших себя технических решений и проверенных материалов.

По этим причинам двигатели, произведённые много лет назад, до сих пор успешно эксплуатируются, не доставляя автовладельцам серьёзных проблем. Но это не значит, что они не совершенствуются. Проследим развитие силовых агрегатов, устанавливающихся на различные модификации Опель Корса, можно по их описаниям.

Обязательно посмотрите:

Какое лучше выбрать масло для двигателя A14XER на Opel Adam, Astra J, Corsa D и Meriva B Характеристики, особенности и проблемы двигателя Опель A14XEL Обзор двигателя A14XER (Adam, Astra J, Corsa D и Meriva B): характеристики, особенности, распространенные проблемы, оценка Особенности и характеристики двигателя Опель X14XE (Astra, Corsa, Tigra)

Ответы на часто задаваемые вопросы

Если судить по запросам в сети, то владельцев авто марки Опель с двигателями 1,2 литра часто интересуют следующие вопросы:

• Где у Опель Корса Д находится номер двигателя на A12XER?
• Почему греется мотор и насколько это опасно?
• Из-за чего подтекает масло из-под клапанной крышки?
• Возможна ли замена Z12XEP на X14XEP?
• Влияет ли работа ЕГР на мощность двигателя?
• Одинаковый ли объём масла заливается в разные модели моторов 1,2 литра?

Отвечаем по порядку:

У Опель Корса Д номер двигателя A12XER находится немного ниже масляного фильтра. Он часто заляпан грязью и чтобы обнаружить его придётся вооружиться тряпкой.
Причинами перегрева могут являться вышедшие из строя термостат, насос охлаждающей жидкости, датчик включения вентилятора или пробка расширительного бачка

Стоит также обратить внимание на степень загрязнения сот радиатора. Если рабочая температура выходит за допустимые пределы, это чревато серьёзными проблемами, такими как трещина в блоке цилиндров или деформация ГБЦ.
Подтекание масла из-под клапанной крышки – это типичная для моторов Opel проблема

Она решается заменой прокладки и точным соблюдением моментов затяжки болтов.
Установка на автомобиль двигателя другой спецификации – сложная задача. Потребуется заменить множество других компонентов, таких как коробка передач, электропроводка, датчики и ЭБУ (блока управления). Это крайне трудоёмкий ремонт. Разумнее и проще приобрести машину в необходимой вам комплектации.
Работа ЕГР оказывает существенное влияние на работу силового агрегата. Основной признак неисправности узла – нестабильные обороты. Прежде чем лезть проверять метки и состояние цепи ГРМ, стоит убедиться в работоспособности ЕГР.
Даже одни и те же двигатели, установленные на разных машинах, могут отличаться параметрами системы смазки и объёмом заливаемого в них моторного масла. Если отсутствует инструкция или иного описания, содержащего требуемую информацию, вспомните, что в автомобиле есть масляный щуп и с его помощью контролируйте уровень.

Разумеется, подробно освятить в одной статье все вопросы, касающиеся технических характеристик и особенностей устройства двигателей Опель 1,2 литра невозможно. Но мы надеемся, что наша информация вам поможет.

Предыдущая

CorsaДвигатели Опель Корса с рабочим объемом 1.0 литр. Обзор моделей X10XE, Z10XE, Z10XEP, A10XEP

Следующая

AsconaОписание и характеристика двигателей объемом 1.3 на Опель Аскона и Кадет (13N, 13NB, 13S, C13LZ, C13N)
