Акпп рено дастер сколько ходит

Технические параметры АКПП на Рено Дастер

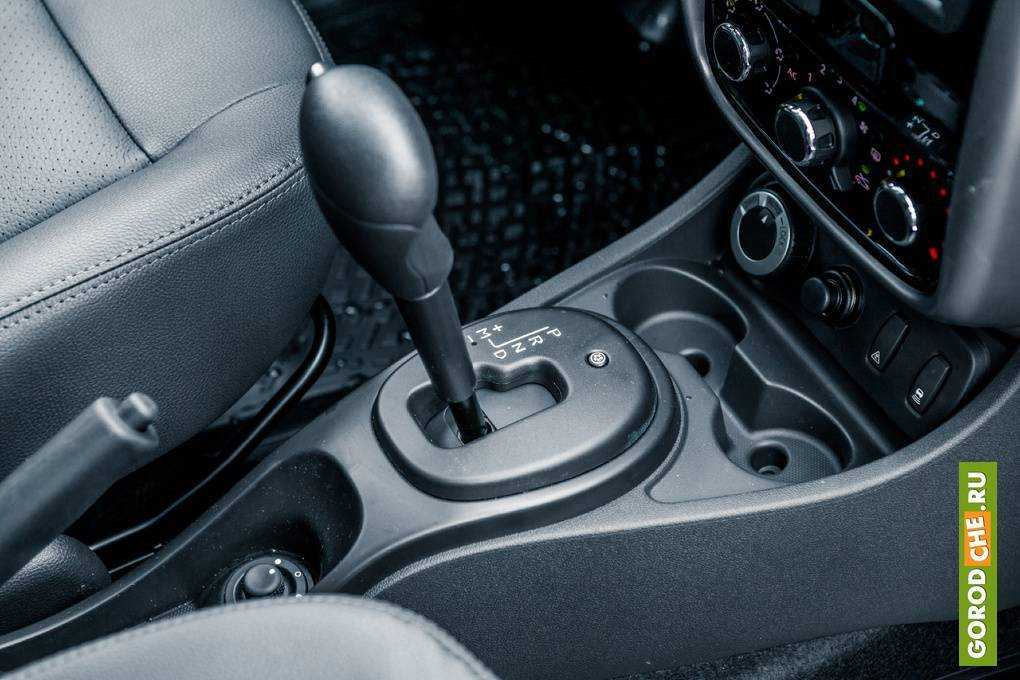

Рассматриваемый нами автомобиль у которого коробка автомат работает на пару только с силовым агрегатом объемом 2.0л. и мощностью 143л/сил. с системой полного привода. Такая машина имеет гидромеханическую старую коробку переключения. Именно такую ставили в Логан и Сандеро. Специалисты из автомобилестроительной компании Рено подобрали передаточные числа именно так, что старая конструкция помогает быстро разгоняться авто и развивать приличную скорость для внедорожника. По своей сути, коробка автомат у Дастера является модернизированной коробкой Логана и Сандеро. Что касается топлива горючего, то в данном случае он составляет приблизительно на 30-процентов больше, чем на версиях с механикой.

Данная коробка автомат практически идентична механической 6-ступенчтой КПП, однако с автоматикой появился дополнительный полноценный редуктор, оснащенный специальным хвостиком. Вращается обозначенный хвостик постоянно, ровно до тех самых пор, пока спереди автомобильные колеса не начнут крутиться. К этому хвостику прикреплен уже карданный вал, который собственно и передает, как и положено, на задние колеса авто, крутящий момент. Легко подключается дополнительно к переднему задний привод авто. Делать это следует с помощью расположенной прямо перед самим редуктором специализированной электромагнитной муфты.

Точные передаточные числа в Дастере:

1-ая ск. – оф. знач. 2.727.
2-ая ск. – оф. знач. 1.499.
3-яя ск. – оф. знач. 1.0.
4-ая ск. – оф. знач. 0.711.

Задняя передача составляет 2.457.

На «французе» Рено Дастер стоит автомат, тогда максимальная скорость, которую способен развить кроссовер составляет 174км/час, при этом с места до 100км/час разгон займет 15.5-секунд. Топливный расход у автоматического Дастера внушительный, хоть и имеет намного меньший расход, чем у прямых конкурентов. Таким образом, авто потребляет топливо в моноприводном режиме:

По городу расх. 11-11.6л.
По трассе расх. 7-7.4л.
В смешанном режиме расх. 8.7л.

Если же вы включите и задний привод, обязательно тогда в зависимости от типа дорожного покрытия будет расходоваться приблизительно на 25-30-процентов горючего больше.

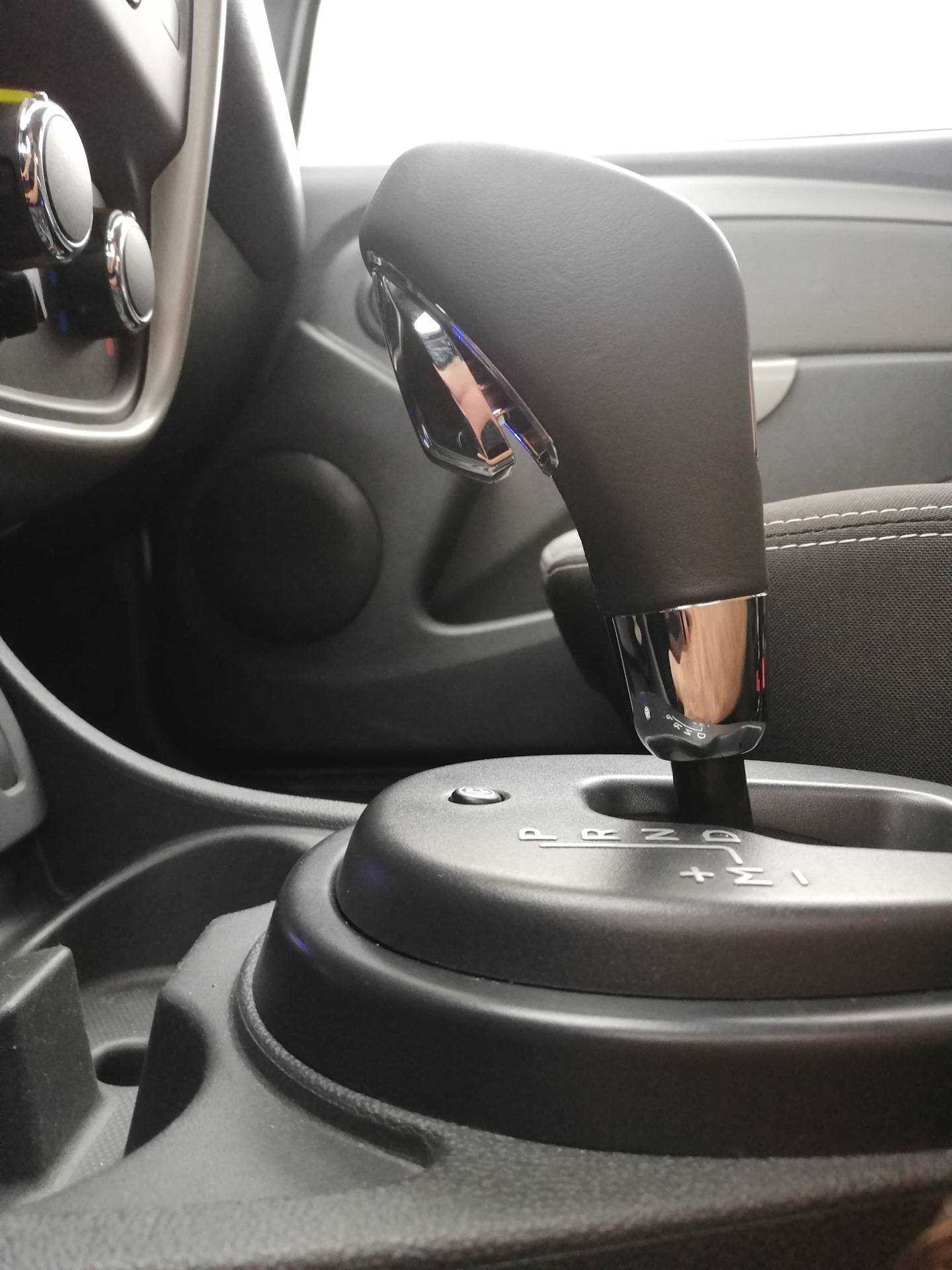

Коробка — робот на Рено Дастер

Еще одной версией Дастер с АКПП является Renault Duster EDC, вышедший в 2017. В отличие от предшественников, это уже не «классический» автомат, а роботизированная КПП. Рено Дастер с роботом получил роботизированную коробку передач Efficient Dual Clutch (EDC) с двумя сцеплениями (по аналогии с обновленным Renault Captur и т.д.)

Для Renault Duster такая коробка доступна исключительно с 1.5-литровым турбодизельным мотором мощностью 110 л.с., а также в версии с передним приводом. Коробка EDC на Дастере переключает передачи жестковато (особенно переход с 1-й на 2-ю), есть небольшие провалы и задержки при резком нажатии на педаль газа.

Однако в случае плавной езды робот переключается почти незаметно как «вверх», так и «вниз», удерживая обороты дизельного двигателя в диапазоне максимального крутящего момента.Также доступен ручной полуавтоматический режим, в котором водитель может самостоятельно переключать передачи. При этом на панели приборов отображаются рекомендации, когда лучше сменить передачу.

Еще робот «прощает» ошибки, не позволяя водителю перейти на слишком высокую или низкую передачу с учетом неподходящей скорости ТС. Также коробка переключится на пониженные передачи при сильном нажатии педали газа и активации режима кик-даун.

Также версия с роботом получила систему помощи при старте на подъеме, что позволяет избежать отката назад при трогании. Расход топлива на Дастер ЕДС заявлен еще ниже, чем для «механики». Если не смотреть на паспортные данные, на практике, даже при активной езде машина с таким мотором и коробкой потребляет всего 6.5 литров дизеля на 100 км. по городу.

Что касается недостатков, пока четкой статистики по модели нет с учетом ее новизны. В ряде случаев отмечен быстрый износ пакетов сцепления, однако такие поломки единичны и устраняются по гарантии. Дальнейшие неполадки проявятся только со временем, как и в случае с любым другим автомобилем, недавно вышедшим на рынок.

Какие достоинства у Дастера с автоматом

Рено Дастер, если у него автомат, то вполне стоит своих денег. Версии с АКПП и системой полного привода, которые были выпущены в нашей стране до 2013г., были в своей конструкции и даже в обслуживании очень простыми. Да и ТО можно проводить гораздо дешевле, чем оно обойдется у автомобилей прямых конкурентов. Полноприводный автоматический популярный кроссовер весьма экономичный. Он динамичный во время движения и на старте. Водитель самостоятельно в любой момент может переключиться между полным и моноприводом.

АКПП у Дастера: какие бывают недостатки

Если послушать или почитать отзывы владельцев, то кроссовер из Франции Рено Дастер состоит далеко не только из плюсов, у него в арсенале имеются и минусы:

КПП в автоматическом исполнении во время движения по трассе и переключения, несколько заторможенная.
Езда по городу очень не экономичная.
На средних скоростях, при осуществлении переключения скорости появляются непонятные шумы и скрипы.

Данная машина в нашей стране все равно пользуется огромной популярностью, невзирая на такие недочеты.

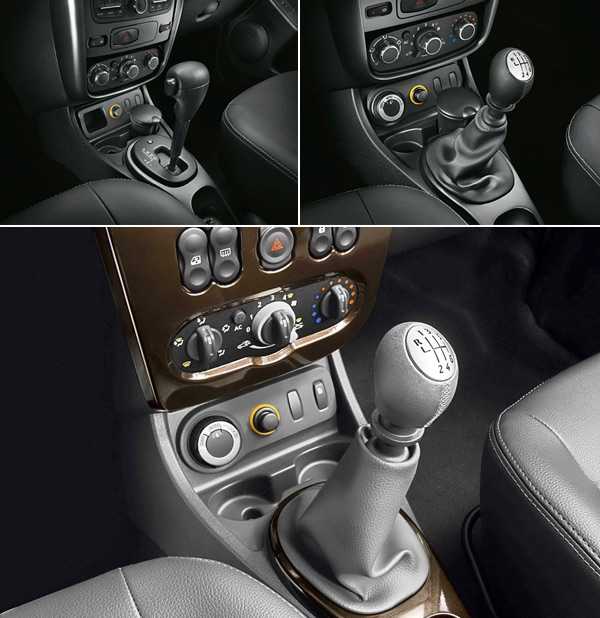

Сравнение с механикой

Выбирая, какому варианту отдать предпочтение, автомат или механика, автомобилисты учитывают такие моменты:

будущие финансовые вложения (учитываются не только стоимость при покупке, но и дальнейшее обслуживание);
место и цели использования транспортного средства.

Что касается условий эксплуатации, то для передвижений по городу водители выбирают Рено Дастер с АКПП. Для сельских дорог и пересеченной местности более предпочтительный вариант — МКПП.

Плюсы

Основным плюсом данного автомобиля является его стоимость относительно конкурентов, в особенности это касается версий выпущенных до 2013 года, у которых конструкция и обслуживания были максимально простые и цены на ТО были невысокими. Что касается версий с автоматом то они довольно экономичные в обслуживании и имеют отличную динамику при движении. Еще одним плюсом является то, что в нем стоит защита, которая защищает АКПП от перегревания.

Минусы

Несмотря на все плюсы, есть и следующие минусы:

Большой расход топлива
Если ехать на трассе, может появиться заторможенность при переключении передач
На средних скоростях во время переключения передач могут появиться посторонние шумы

КПП Рено Дастер как видите, имеет свои плюсы и минусы поэтому, выбирая между автоматом и механикой, следует понимать в каких условиях, вы будете его эксплуатировать, если это будет город, то лучше остановится на АКПП, а вот если эксплуатация преимущественно осуществляется в сельской местности, то тут бесспорно лучше выбрать механику.

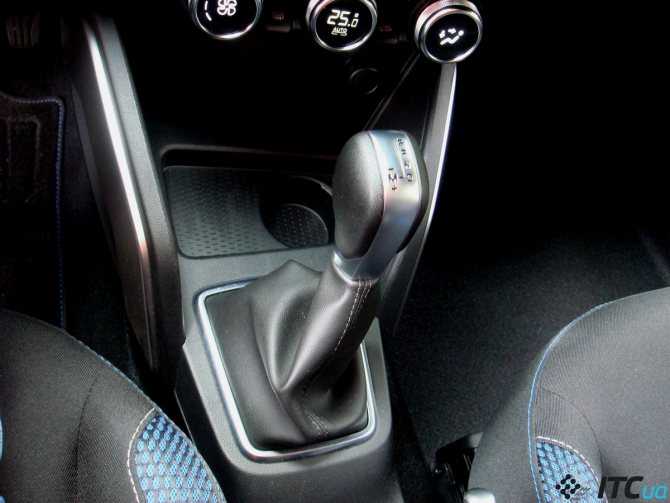

Модель вариатора на Renault Duster 2021 года

На новом Рено Дастере разработчики установили вариатор от известной японской компании Jatco, вместо архаичной АКПП. Применена одна из последних моделей – JF016E. Этим агрегатом оснащен вышедший в 2021 году Renault Duster с бензиновым турбированным двигателем на 1,3 л, мощностью 150 л. с.

Renault Duster 2021

Устройство и принцип работы вариатора

Конструктивно модель CVT, установленная на новый Рено Дастер, незначительно отличается от предшественников. Агрегат включает следующие основные узлы:

гидротрансформатор, связывающий двигатель с коробкой, и переходящий в режим гидромуфты, с блокированием при достижении определенной скорости;
пары шкивов переменного диаметра с клиновидным ремнем, собранным из стальных пластин;
гидроблока, распределяющего масло в агрегате, с клапанами и маслонасосом, создающим давление гидравлической жидкости;
планетарной зубчатой передачи для движения задним ходом;
электроники, управляющей работой устройства.

Плюсы и минусы для Рено Дастер

Новая модель вариатора и условия его использования в Рено Дастер доработали, что повысило эксплуатационные качества автомобиля и возможности для преодоления бездорожья, снизило опасность перегрева.

Для этой коробки используют трансмиссионное масло NS-3 с небольшой вязкостью (при меньшем объеме заливаемой жидкости), и разработчики снизили показатели рабочего давления.

Масло Nissan NS-3

Аналогичный Дастеру вариатор установлен на Kaptur и Arkana. Но имеются отличия. За счет применения оригинальных настроек для трансмиссии Дастера, предусмотрена возможность езды на внедорожном и шоссейном режимах, с разным порогом блокирования гидротрансформатора.

Вследствие поздней блокировки при движении по бездорожью, снижаются ударные нагрузки на клиноременной механизм, чтобы исключить проскальзывание, уменьшить выработку блокировочных фрикционов. Это позволило сократить интенсивность загрязнения масла продуктами износа, с продлением расчетного ресурса коробки до 250 000 км.

Вопрос эксперту
Какие недостатки есть у вариатора на Рено Дастер? Недостаток конструкции скажется при въезде на подъем при скользкой трассе, когда позднее блокирование гидротрансформатора может стать причиной сложностей с контролем тягового усилия мотора, при опасности непрогнозируемой пробуксовки колес.

Многие автолюбители нарекают, что оснащение машины вариатором подняло ее цену. Но в данной ситуации возрастание стоимости вызвано не сколько изменением типа трансмиссии, как тем, что такую коробку устанавливают на автомобилях с дорогой комплектацией.

Вариатор устанавливают на моделях Drive и Style при цене соответственно 1 425 000 и 1 485 000 руб.

Сравнивая с аналогом, где применена механика, стоимость возросла на 60 000 руб., что не принципиально, учитывая преимущества в удобстве эксплуатации автомобиля.

Как часто менять масло в вариаторе JF016E

Безаварийная работа вариаторной коробки возможна только при условии регулярной замены масла, по причине накопления в трансмиссионной жидкости продуктов износа от непрерывного контакта трущихся элементов.

Менять смазку в вариаторе нового Рено Дастер необходимо через каждые 50 000 км пробега. Процедуру нужно проводить в специализированном автосервисе, с заливкой оригинальной смазочной жидкости или аналогов, соответствующих по допускам.

Если нет опыта в выборе вариаторных масел и их заливке в вариатор, можно обратиться в «Центр по ремонту вариаторов №1». Специалисты помогут подобрать необходимое средство, провести диагностику и ремонт при необходимости. Получить дополнительную бесплатную консультацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны. Справляемся с любыми неисправностями.

Приглашаем вас к просмотру видео-обзора на замену масла в вариаторе JF016E .

Ремонт АКПП Renault Sandero

Ремонт автомата DP2 хорошо изучен. Запчасти и ремкомплекты легкодоступны. Для ремонта коробки передач Рено Сандеро Степвей понадобится набор инструмента, диагностического оборудования, теоретической подготовки о строении и особенностях АКПП.

Ремонт гидроблока

Слабое место в электрике автомата — соленоиды. Первыми из строя выходят соленоиды линейного давления EPC арт.144431A-BW (средняя цена 2000 р.) и блокировки гидротрансформатора TCC. Остальные 6 соленоидов переключателей скоростей EVS арт. 1444321-BW (средняя цена 1000 р.) работают штатно без высоких нагрузок, поэтому служат долго.

Из-за интенсивного использования Sandero Stepway изнашиваются втулки и тефлоновые кольца. Допуск на износ составляет 0,1 мм, после чего деталь меняют. Для проверки диаметра мастера используют калибры. Неисправные втулки начинают вибрировать и протекать. Протечка масла приводит к падению давления в автомате.

Другими проблемами гидроблока являются:

засорение каналов стружкой, фрикционной пылью;
неисправность датчика давления (арт. 144415А-ЕМ, 7700 р.);
истирание алюминиевого сплава абразивом грязного масла.

Гидроблок в автомате Рено Сандеро надёжный и ремонтопригодный, поэтому замена плиты требуется в самом тяжёлом случае. В среднем ресурс до переборки составляет 80 000 км. Ремонт гидрораспределительной плиты заключается в промывке:

Перед тем, как снять гидроблок:
отсоединяют аккумулятор, ЭБУ, электромагнитные клапаны;
снимают крышку.
Промывают плиту, винты, фильтр, клапан модулятор от старого масла.
Собирают в обратном порядке с заменой уплотнительных резинок.
После сборки проверяют переключение передач, зажимая педаль тормоза.

В ремонт автомата из-за перегрева входит:

замена масла;
замена металлопластикового фильтра (арт.144010-ЕМ 4200 р., оригинал);
установка новых тефлоновых компрессионных колец задней крышки и аккумулятора (арт. 144179), манжеты масляного насоса (арт. 144070-ЕМ, 510 р.), сальников полуоси (арт.144076 и 144077, 400р.).
промывка гидроблока;
замена изношенных фрикционов.

В планетарной передаче меняют фрикционы. Популярным в ремонте является пакет Е2 (4 скорость) и тормозная лента F1. Естественный износ деталей начинается к 140 000 км при условии регулярного техобслуживания автомата. Полный комплект оригинальных фрикционов от Борг Ворнер (арт. 144005-BW) обойдётся в 6000 р.

Для замены фрикционов разбирают автомат, оценивают состояние дисков и тормозных лент. Зазоры в пакетах должны быть в пределах:

для Е1 — 1— 1,4 мм;
для Е2 — 2 — 2,4 мм.

На загнанных Sandero Stepway меняют планетарный ряд с изношенными зубьями (арт. 144582-ЕМ, 17500 р.) и барабан сцепления (арт. 144550А-ЕМ, 7700р.). Само «железо» надёжное и проблем не вызывает.

Сейчас читают: Сколько Ходит Сцепление На Рено Логан ~ SIS26.RU

При ремонте гидротрансформатора в Рено Сандеро меняют фрикционную накладку и подшипник. Алгоритм работы следующий:

Снимают автомат, сливают масло из гидротрансформатора.
Разрезают корпус гидротрансформатора.
Составные части промывают и очищают от грязного масла.
Устанавливают новую фрикционную накладку и подшипник.
Сваривают корпус. Проверяют на герметичность.
Балансируют гидротрансформатор.

От выбора передаточного числа зависит:

интенсивность разгона;
полнота использования мощности мотора;
расход топлива;
количество передач.

R1=R0*(D1/D0),

где R0 — передаточное число заводское;

R1 — новое передаточное число;

D0 — диаметр заводского колеса;

Следующим шагом подбирают главную пару: отношение числа зубьев ведомой и ведущей шестерней дифференциала должно быть близко к R0. Чтобы сблизить ряды всех передач, меняют шестерни планетарного ряда. Заводские передаточные числа в автомате:

2,72;
1,5;
1,0;
0,71;

Главная передача — 3,65.

При замене автомата в Рено Сандеро подбирают коробку с аналогичными передаточными числами и типом двигателя. Перенастраивают алгоритмы электроники.

Капремонт коробок Рено Сандеро проводят после 150 000 км пробега. После капремонта частичная замена масла в автомате обязательна каждые 20 000 км. Во время планового ремонта меняют:

фрикцион гидротрансформатора;
расходники (комплект прокладок, в том числе для гидроблока — Overhaul Kit Precisionарт. 144002А-PR за 7400 р.);
поршни (комплект из 7 штук вместе с серво поршнями (арт. 144008) оригинал за 10000 или тайваньский NAKза 6000 р.);
тормозные ленты (меняют, если машина ездила с горелым маслом. Оригинал от Борга (арт. 144020) обойдется в 3500 р., неоригинальный —1800 р.);
втулки;
фильтр;
соленоиды;
масло.

Узнать историю автомобиля:

Слабые места АКПП AL4-DP0 по электрической части:

Соленоид (ЕРС, такой же -ТСС) — электрорегулятор давления (артикул 2574.16). Лидер по заменам. С ними всегда меняются пластиковые уплотнительные кольца (артикул 2578.13) и втулки — причина быстрой выработки ресурса соленоидов.

После замены требуется адаптация АКПП. Меняют обычно оба соленоида (EPC-линейного давления и TCC- блокировка гидротрансформатора). Ресурс соленоидов EPC относительно невелик, особенно если в коробке изношены тефлоновые кольца и втулки. Первым обычно выходит из строя соленоид EPC, но нештатная работа второго соленоида (ТСС) очень быстро перегревает и загрязняет масло, убивая гидроблок. Если не заменить втулки и тефлоновые кольца, то замененные соленоиды прослужат недолго. Остальные 6 соленоидов-шифтовиков EVS работают без перегрузок, поэтому меняют значительно реже.

Втулки

Цилиндрические подшипники скольжения, как в каталогах называют обычные втулки, в АКПП выполняют и роль уплотнений. И первой по популярности проблемой АКПП AL4, DP0, DP8 является износ втулок.

Когда втулки начинают пропускать масло, то в пакетах не хватает давления и компьютер заставляет соленоид ЕРС открывать канал на полное сечение, насос работает на максимальной нагрузке и соленоид ЕРС начинает ускоренно стареть. Работа с недостатком давления ускоряет износ фрикционных дисков соответствующего пакета, масло в этом случае стремительно загрязняется.

При переборке АКПП проверяют состояние втулок, а при замене соленоида обязательно проверяют самые напряженно работающие втулки (критический износ — 0.100 мм):

Втулка крышки насоса, DP0/AL-4 (57,2×54,8мм x13,7мм);
Втулка статора насоса задняя большая (29×26.0ммx16);
Втулка барабана Е2/Е1 (37,9×35,2 мм x17).

Если износ превышает допуск по всем 3-м втулкам, то меняют втулки всем комплектом.

Мастера, специализирующиеся на DP0-AL4 имеют специальный инструмент «калибр» для проверки допусков на износ всех 3-х втулок.

После установки качественных втулок AL4, DP0 прослужит еще несколько лет при соблюдении чистоты и температуры масла. При этом обязательно делают капремонт гидротрансформатора.

Обратите внимание!

Втулки не любят: грязного масла, езды на холодном масле, отсутствия масла, изношенного бублика и агрессивной езды.

Фрикционные диски

От потери масла через изношенные стыки, в линии падает давление и фрикционные диски проскальзывают и горят. Износ односторонних фрикционных дисков происходит равномерно и почти во всех капремонтах меняют фрикционные диски полным комплектом. При продаже фрикционных дисков по отдельности стоимость всего комплекта получается выше.

Полезно узнать и запомнить, что

DP0, отработавшая несколько часов с горелым маслом, требует замены фрикционов (+фрикцион гидротрансформатора +тормозная лента) как регламентную работу вместе с заменой вышеуказанной пары соленоидов

Особенно это важно, если фрикционные накладки пропитались смолами горелого масла, после чего они заметно снижают свои способности отводить тепло и удерживать нагрузку до момента «срыва в скольжение», что приводит к толчкам, ударам и проскальзываниям

Одна коробка названий много

В 1999 году Ассоциация Пежо-Ситроен (PSA) совместно с Рено запустили свой первый серийный 4-х ступенчатый автомат DP0 (он же — AL4).

АКПП AL4 рассчитана на передний привод и под двигатели от 1,4 до 2 л. Есть много вариантов различающихся по приводным шестерням и корпусу. Конструкторы сообщают, что DP0 AL4 может передавать крутящий момент до 210 Нм. Но производители настроили коробку так, чтобы передаваемый момент не достигал предельных значений. Таким образом, принудительно занизив возможности коробки, увеличили продолжительность жизни задней крышки и продлили пробег до капремонта свыше 150-200 тысяч км.

АКПП AL4-DP0 — это уникальная и очень успешная разработка. Её конструкция проста и рациональна. О надежности коробки говорят отзывы владельцев, как о неубиваемой АКПП, но конечно, с дурной силой можно угробить любой механизм. Кроме того, за счет своей гениальной простоты АКПП AL4-DP0 имеет низкую себестоимость. Благодаря этим преимуществам продано более 1 млн машин с автоматом DP. Огромным плюсом является также ремонтопригодность данной АКПП. Это одна из самых изученных простых (относительно) в ремонте среди коробок автоматов.

Производитель «Peugeot-Citroen» называет эту АКПП, как «AL4«, но при этом в России она известна, как DP0.

В 2013-м году на основе DP0 непосредственно для России были выпущены новые модификации адаптивной АКПП AL4, теперь с системой «Tiptronic System Porsche». При этом конструкция автомата практически не изменилась. Renault назвало эти две модификации: DP2 — для переднеприводных машин и DP8 — для полноприводных. В них обновлена электрика, изменена настройка работы гидротрансформатора, который включается уже на первой скорости. При этом блокировка DP2 и DP8 служит дольше и надежнее, благодаря использованию комплектующих ZF. Ремкомплект расходников DP0 подходит для DP8 почти полностью, отсутствует только сальник для правой полуоси.

Основные неисправности и проблемы АКПП

Коробка автомат обеспечивает плавное переключение скоростных режимов. При сложности осуществления этого процесса, необходимо проверить сцепление, подшипники, синхронизаторы. В ряде случаев, причиной данного проявления может являться выгорание фрикционов, поломка кулисы. При ее деформации будет отмечаться повышенный люфт у ручки АКПП, а также хруст при движении рычага.

Выделяются следующие признаки наличия неполадки на Рено Дастер с АКПП:

толчки при переключении передач;
перестали включаться скоростные режимы;
стуки, доносящиеся из месторасположения КПП;
отмечается течь масла.

Недостаточный уровень масла в АКПП – основная причина выхода из строя фрикционных дисков. Из-за возникающего низкого давления жидкости данные запчасти испытывают повышенные нагрузки, быстро утрачивают свои свойства. Один из признаков того, что фрикционы утратили свои функциональные возможности – появление рывков при смене скоростных режимов. Renault нужно отправить на станцию ТО для проведения профессиональной диагностики.

Если была обнаружена течь масла из КПП, целесообразно проверить уплотнительные кольца. При утрате их эластичности требуется проведение замены данных комплектующих деталей. Также, нужно заменить трансмиссионную жидкость. В ряде случаев течь сальники могут в результате заводского брака.

При недостатке масла в коробке водитель также может столкнуться с такой неисправностью, как перегрев КПП. О неполадке с коробкой передач свидетельствует ее переход в аварийный режим работы. Автоматическая трансмиссия требует деликатного обращения. Ее не рекомендуется перегружать. Водителю следует избегать пробуксовок в снегу.

Причин стуков, доносящихся от коробки, несколько, начиная от сбоя в работе ЭБУ, заканчивая утратой маслом своих свойств. Недопустимо владельцу Рено осуществлять дальнейшую поездку, если топливо в КПП потемнело.

Во время диагностики трансмиссии следует уделять внимание и фильтрам. Если данный расходник забит грязевыми отложениями, то этого могут появиться толчки при смене скоростей

Ремонт АКПП Рено Дастер целесообразен, если имеются проблемы с включением передач

Нуждается в проверке гидроблок, обращается внимание на соленоиды

Таким образом, если были замечены вышеперечисленные признаки, следует не откладывать поездку в автосервис. Попытка его самостоятельного ремонта Renault может привести к гораздо худшим последствиям, вызвать неисправность агрегата.

Замена масла в АКПП Renault Duster

Завод-изготовитель предусматривает проверку уровня рабочей жидкости в автоматической коробке передач через каждые 15 тыс. км пробега. Замена жидкости предусмотрена через каждые 60 тыс. км пробега. Однако необходимость в замене жидкости может появиться и раньше в случае ее загрязнения или появления горелого запаха. В этом случае обратитесь на сервис, так как помимо замены жидкости там проведут диагностику коробки передач в связи с тем, что вышеперечисленные признаки могут свидетельствовать об ее подтверждении.

Для проверки уровня и доливки рабочей жидкости выполните следующее. 1. Пустите двигатель и прогрейте коробку передач. Температура жидкости в коробке передач должна быть 50-80 ‘С. Для ускорения прогрева можно выполнить на автомобиле короткую поездку. Обычно при температуре окружающей среды 20 «С.

2. Установите автомобиль на ровной горизонтальной площадке и затормозите стояночным тормозом.

3. Нажав на педаль тормоза и удерживая ее нажатой, поочередно устанавливайте рычаг селектора во все положения от «Р» (стоянка) до «D» (движение передним ходом), ненадолго задерживаясь в каждом положении для заполнения жидкостью гидротрансформатора и гидравлической системы. После этого установите рычаг селектора в положение «N» (нейтраль). Отпустите педаль тормоза.

4. Установите под коробку передач широкую емкость для слива рабочей жидкости.

5. Выверните пробку отверстия для контроля уровня рабочей жидкости, расположенную в днище картера коробки передач. При нормальном уровне рабочая жидкость начинает вытекать из отверстия при достижении температуры 35-37 ‘С. В отверстие А для контроля уровня установлена перепускная трубка Б, верхняя кромка которой соответствует нормальному уровню рабочей жидкости.

6. Оцените состояние рабочей жидкости. Если жидкость загрязнена или чувствуется горелый запах, замените ее полностью.

7. Если рабочая жидкость не начинает вытекать из контрольного отверстия при повышении температуры до 60 ‘С, необходимо долить ее. Отсоедините трос привода селектора от коробки передач.

8. Выверните пробку наливного отверстия, расположенную в верхней части картера коробки передач. 9. Залейте рабочую жидкость, наливая ее до тех пор, пока она не начнет вытекать из контрольного отверстия.

10. Заверните пробки контрольного и на ливного отверстий моментом 35 Н-м.

Для замены рабочей жидкости выполните следующее. 1. Прогрейте рабочую жидкость в коробке передач до рабочей температуры 60 ‘С, совершив небольшую поездку. 2. Установите автомобиль на ровную горизонтальную площадку, переведите рычаг селектора в положение «Р» и затормозите автомобиль стояночным тормозом.

3. Выверните контрольную пробку А сливного отверстия и перепускную трубку Б с помощью ключа-шестигранника В «на 8», слейте жидкость в подходящую емкость. 4. Заверните перепускную трубку моментом 9 Н м и пробку моментом 35 Н-м. 5. Выверните пробку наливного отверстия. 6. Залейте в коробку передач 3,5 л нового масла, рекомендованного производителем. Во избежание попадания грязи в коробку передач используйте воронку с фильтром, размер ячеек которого не превышает 15/ 100. 7. Пустите двигатель на холостом ходу и прогрейте жидкость в коробке передач до рабочей температуры 60 ‘С. 8. Подставьте емкость и при работающем двигателе выверните контрольную пробку. 9. Если масло не вытекает или объем слитого масла менее 0,1 л выполните следующее: — остановите двигатель и заверните пробку; — долейте 0,5 л масла; — дайте коробке передач остыть до температуры 50 ‘С; — пустите двигатель на холостом ходу; — дождитесь повышения температуры ДО (60+1)’С; — подставьте емкость под пробку; — отверните пробку сливного отверстия. 10. Повторяйте эти операции до тех пор, пока в емкость не сольется более 0,1л масла. 11. Заверните пробки наливного и контрольного отверстий и установите все снятые детали в порядке, обратном снятию,

Инструкция актуальна для моделей Рено Дастер 2010, 2011, 2012, 2013, 2014, 2020 года выпуска.

Устройство коробки DP2

АКПП Рено собрана по классической планетарной схеме.

Она состоит из следующих узлов:

Гидротрансформатор – это механизм, соединяющий коробку с коленчатым валом двигателя и преобразующий крутящий момент от двигателя к коробке. Этот узел в DP0 оказался слабым и непрактичным. Поэтому от него отказались в пользу более надежного узла марки ZF;
Механизмы сцепления;
Фрикционы;
Тормозные устройства;
Планетарный редуктор, в свою очередь, состоит из длинного и короткого сателлитов, малой и большой солнечных шестерен, коронной шестерни. Редуктор в АКПП рено снижает усилия, необходимые для привода устройства, преобразующего передаваемую мощность в полезную работу. Другими словами, этот механизм служит для получения передаточных чисел;
Вторичный вал;
Конвертер;
Масляный насос устанавливается в передней части картера. Он образует давление и регулирует подачу масла к механизмам;
Выходной вал;
Дифференциальный механизм.

Устройство акпп dp2 контролируется электронной системой управления или бортовым компьютером, который не только регулирует скорость движения транспортного средства, нагрузку на двигатель, предупреждает ошибки водителя, но и сообщает о неполадках в коробке. В программное обеспечение ЭБУ при разработке АКПП рено тоже были внесены некоторые изменения путем прошивки устройства. Бортовой компьютер не позволит водителю включить более высокую передачу при малой скорости движения и наоборот, не позволит понизить передачу на высокой скорости.

Теплообменник – еще один узел, связанный с коробкой передач. В АКПП DP0 это устройство было меньших размеров, слабо отводило тепло, что приводило к перегреву и скорому выходу гидроблока из строя. В DP2 и DP8 емкость теплообменника увеличена, что несколько улучшило ситуацию.

Проблемы и их решения

Течь рабочей жидкости

Неисправность, которую владелец легко обнаруживал, — это течь гидравлической жидкости из-под сальников приводов. Лужа под автомобилем, конечно, не образуется, но потеки видны хорошо. Замена копеечной детали осложняется тем, что сальник должен устанавливаться сразу по наружнему и внутреннему диаметрам. Ну и, конечно, необходим демонтаж привода. Вся работа обходится примерно в 4000 руб.

Вероятные области появления течи рабочей жидкости: 1 — сальник привода; 2 — датчик скорости; 3 — электромагнитный клапана модуляции расхода жидкости; 4 — заглушка; 5 — теплообменник; 6 — крышка гидроблока

Рено Дастер: коробка автомат или механика, сравнение и выводы

Коробка передач Рено Дастер

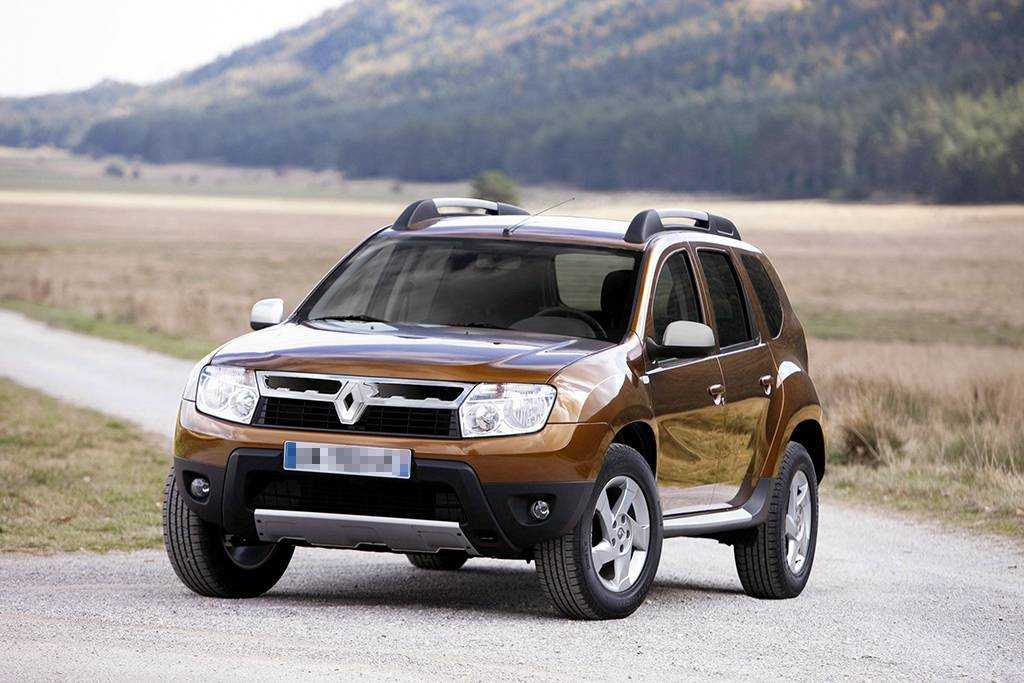

Кроссовер Renault Duster – один из лидеров продаж, производится в Российской Федерации и комплектуется автоматическими и механическими коробками передач. Приобретая Дастер, можно выбрать из:

Универсальная 5-ступечатая механическая КПП может устанавливаться на переднеприводные Дастеры с бензиновыми двигателями объемом 1.6 или 2.0 литра.

МК6 предназначена для дизельной модели и бензиновой полноприводной с двигателем 2.0. АКП может устанавливаться только на полноприводный Рено с двухлитровым мотором.

В Дастере применяется классическая двухвальная коробка передач JR5 для переднеприводных автомобилей с пятью передними передачами и одной задней. Вся механика закрыта в алюминиевом корпусе. Сообщение с атмосферой происходит через сапун, расположенный в верхней части агрегата.

КПП хорошо передает динамику автомобилю Рено в городских условиях и на трассах. Передачи управляются рычагами, поэтому вибрация может передаваться на ручку переключения скоростей.

Шестиступенчатая механическая коробка передач Рено TL8 отличается тем, что имеет тросовый привод переключения скоростей и не передает вибрацию ручке. МКП несколько усложнена, увеличившимся количеством передач, и тем, что она передает крутящий момент не только на передние колеса, но и на задние по мере необходимости. Задний привод Рено в нормальном состоянии отключен, но механизм постоянно передает крутящий момент кардану. Как только передние колеса начинают пробуксовывать, электромагнитная муфта, находящаяся в заднем редукторе подключает задний привод.

В связи с тем, что раздатки в полном смысле этого термина у Дастера нет, инженерами Рено было принято решение пересчитать передаточные числа шестерней механики таким образом, чтобы первая стала пониженной. Поэтому на Дастере в нормальных дорожных условиях принято трогаться на второй скорости.

Отношение шестерней передач:

Четырехдиапазонный автомат DP 8 у Дастера подключается так же, как и МКП. В этом плане они идентичны. Автомат Дастера отличает от других подобных авто Рено безупречно подобранными передаточными числами передач:

Автомат Рено проектировали специально для российского Дастера на базе переднеприводного автомата. Так как нагрузка на механизм возросла, чтобы он не перегревался, к нему подвели дополнительный контур охлаждения и изменили передаточные числа.

Коробки автомат постепенно вытесняют механику. Старшее поколение сетует на ненадежность, молодое хочет ездить комфортно. На сегодняшний день можно смело говорить, что автоматы сравнялись по качеству с механической КПП. Об этом говорит то, что при покупке автомобилей в 2020 году будущие владельцы авто в 60% случаев предпочитали выбирать машины с автоматом.

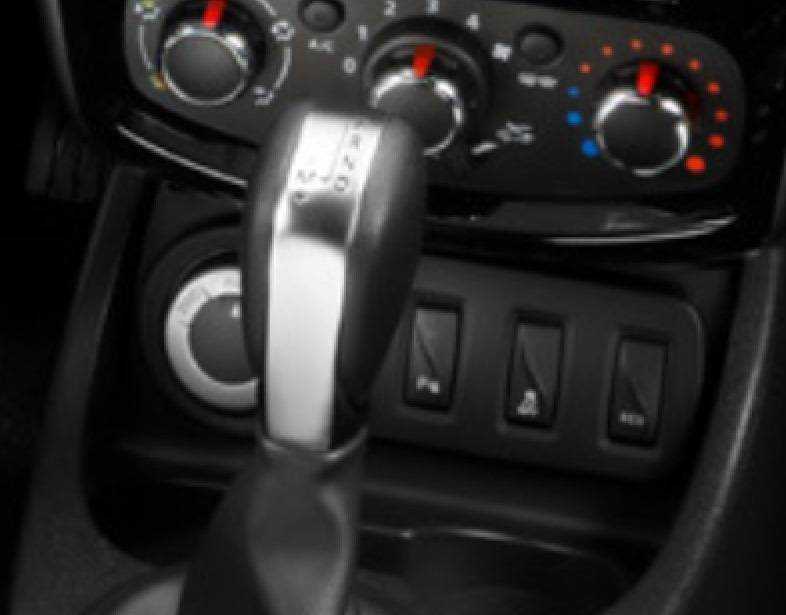

Безусловно, автоматическая трансмиссия удобнее механики и практически не уступает в динамике, но если вы любите ездить экономно, то должны знать, что автомат добавляет к обычному расходу как минимум 10-15 %.

Уход за трансмиссией

Чтобы механическая и автоматическая трансмиссии Рено Дастер могли выработать свой ресурс с минимальными проблемами и затратами за КПП нужен уход.

Главное проверить уровень масла сразу после приобретения машины. Было очень много нареканий на банальный недолив на заводе, особенно в МКП. Чтобы проверить уровень масла в КПП необходимо приподнять машину горизонтально (не домкратом), найти на передней стенке картера пробку контрольного отверстия и открутить ее. Уровень масла должен быть вровень с нижним краем отверстия. Если нет, то необходимо долить.

Согласно техническому регламенту Рено, механические и автоматические коробки передач предназначены для всего срока службы автомобиля и в обслуживании, замене не нуждаются.

Но иногда при очень длительном пробеге, экстремальной эксплуатации или после замены сальника, поменять или залить новое масло КПП придется.

Сливается масло через отверстие внизу картера, а заливается специальным шприцом через контрольное отверстие.

В 6МКПП (TL8) рекомендуется заливать 2.8 литра масла TRJ 75W-80 или NFJ 75W-80, а в 5МКПП (JR5) – 2.5 литра. Вязкость масла должна быть APIGL -4.

В автомат подойдет ATF RENAULTMATIC D3 SYN.

В остальном, достаточно посматривать на внешний вид картера и бить в колокола, только если обнаружили потеки масла из-под прокладки или сальника. Часто потеки на картере путают с брызгами другой природы. Трансмиссионное масло красно-коричневого цвета. Если из-за грязи цвет определить трудно, отчистите грязь и на небольшой скорости проедьтесь пару километров по асфальту и посмотрите на цвет жидкости, если она там вообще будет.
