Как измеряется разболтовка колесных дисков на автомобилях Daewoo
Когда предстоит выбор и приобретение новых колес на «Нексия», необходимо заранее узнать параметр сверловки на авто. Самым доступным способом определить его для любого автомобиля марки можно назвать использование специальной таблицы, которую можно найти в интернете. В ней, в зависимости от года выпуска и объема двигателя, представлены все необходимые параметры и размеры.
Третий способ наименее точный и наиболее трудоемкий. В данном случае можно самостоятельно замерить все искомые размеры. Для определения параметра разболтовки в зависимости от количества креплений потребуется применить следующие формулы:
- B=A×1,155 — применяется для трех отверстий;
- B=A×1,414 — считается для четырех отверстий;
- B=A×1,701 — для пяти отверстий.
Получив значение необходимой величины, можно без проблем подсчитать необходимый размер диаметра, который обозначен как В.
Как определить самостоятельно
Понятно, что если покупать колесные диски у официального поставщика, то тут не должно возникнуть проблем. Достаточно взглянуть на указанные параметры, и они должны соответствовать реальности. Хотя проверить, конечно, лишним не будет.
Но вот где без проверки не обойтись точно, так это при покупке у кого-то с рук. Тут необходимо тщательнейшим образом убедиться, что параметры именно такие, как говорит продавец. Даже если это порядочный человек и говорит правду, это вовсе не значит, что он не заблуждается.
Вот, как узнать, какая разболтовка колес на Дэу Матиз:
- Для начала стоит приготовить необходимые инструменты. В идеале это штангенциркуль, однако в крайнем случае можно обойтись линейкой. Это нужно потому, что на глаз диаметр окружности измерить не получится.
- Затем нужно провести все необходимые замеры. Если продавец порядочен и достаточно умен, он не будет препятствовать процессу.
- Замеры желательно провести и на крепежных элементах Матиза. Лишь в этом случае удастся до конца убедиться, что колесные диски точно подойдут.
У некоторых может возникнуть вопрос, зачем измерять элементы крепления. Каким бы ни был популярным и уважаемым тот или иной бренд в автомобильной индустрии, всегда есть риск ошибок, брака. И потому, если уж человек занялся самостоятельной заменой, ему стоит учесть это и перестраховаться.
Некоторые рекомендуют вставить полученные данные по разболтовке колесных дисков на Дэу Матиз в специальные формулы. Это должно показать, что колеса точно подойдут к автомобилю. Стоит, впрочем, отметить, что брать лучше оригинальные изделия для этой модели.
Ответы (3)
Следить за ответамина этот вопрос
-
Разболтовка у Некси — 4×100
freelance Энтузиаст автомобилестроения
22.07.2013 в 16:53
-
разболтовка 4 на 100, ЦО — 56.6вот параметры для разных видов колесR13 — 13 / 5.5J PCD 4×100 ET 49 ЦО 56.6R14 — 14 / 5.5J PCD 4×100 ET 49 ЦО 56.6R15 — 15 / 6.0J PCD 4×100 ET 40 ЦО 56.6 — да и 15-ые можно поставить, у меня была такая нексия на 15, очень неудобно, но красиво)
Дмитрий Николаев Новичок
28.11.2013 в 17:10
-
Диаметр ступицы — 56.6 мм
размер шин заводской:
175/65 R14185/60 R14 — на моей нексии стояли именно эти.
До дорестайлинговой модели также устанавливали шины размером 175/70R13, 185/65R13 и 185/60R14
wheelman Знаю о шинах и дисках все
19.11.2017 в 22:32
Похожие вопросы
Петр
Daewoo Nexia
Как осуществляется замена переднего ступичного подшипника Нексия
Чтобы демонтировать вышедшее из строя и поставить новое изделие в ступицу Daewoo Nexia, необходимы:
- Домкрат;
- Комплект специальных инструментов;
- Клещи для снятия фиксирующих колец;
- Съёмник;
- Упоры противооткатные;
- Ключ динамометрический.
Перед работами ознакомьтесь с устройством ступицы и ходовой части:
Замена подшипника передней ступицы Нексия: подробное описание операций
- Откручиваем колесо.
- Выпрессовываем шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж.
- Откручиваем опоры.
- Откручиваем два болта крепления стойки, для снятия узла.

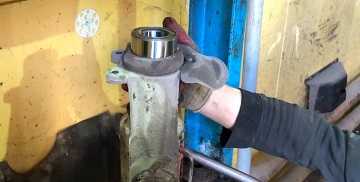

- С помощью проставки выбиваем старый подшипник.
- Достаем стопорное кольцо.
- Демонтируем внутреннюю обойму с помощью молотка и зубила или съемника.
Способ замены без пресса
- Промываем и наживляем новый подшипник.

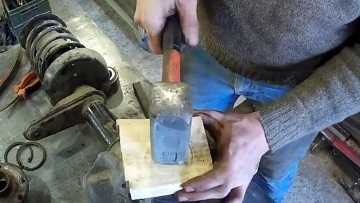

- С помощью молотка и деревянной проставки прессуем новый подшипник.
- Допрессовываем старой обоймой.
- Запрессовка ступицы в подшипник.
- Наживляем ступицу на подшипник.
- Устанавливаем приставочную обойму на подшипник.
- Легкими ударами запрессовываем.
- Проверяем собранный узел.
Способ замены с прессом
- Наживляем новый подшипник.
- Устанавливаем узел с новым подшипником в пресс.
- Устанавливаем проставку.
- Запрессовываем подшипник.
- Делаем запрессовку с обратной стороны.
- Устанавливаем в обратном порядке.
Регулировка зазора подшипников Дэу Нексия:
- Затянуть гайку моментом 25 Нм;
- Гайку аккуратно отпустить до совпадения отверстий цапфы с любой прорезью;
- После установки и загибания концов нового шплинта добиться осевого зазора не более 0,03-0,13 мм;
- Крепление защитного колпака.
Более подробно о разболтовке
Размеров PCD не так уж и много: с десяток популярных, на европейских и азиатских машинах, и ещё несколько более редких, которые встречаются в основном на американских автомобилях.
Между некоторыми из них совсем небольшая разница: 98 и 100, или 112 и 114,3. Визуально она практически незаметна, и, увидев понравившуюся модель дисков, автовладельцы иногда думают, что один вариант можно заменить другим.
Это ошибочное мнение, и такое решение повлечёт за собой плохое прилегание диска к ступице или его перекос. Проблемы не заставят себя ждать.
Рассмотрим, какие варианты размещения крепёжных отверстий встречаются на тех или иных автомобилях:
Таблица
Далеко не всегда желание владельца машины поставить диски с неродными параметрами продиктовано желанием сэкономить. Да и какая тут экономия, когда приходится расширять центральное отверстие, менять расположение крепежа или даже точить ступицу.
Гораздо чаще на это людей толкает желание заполучить эксклюзивную модель, которой ни у кого нет, ведь для мужчины колёса – все равно, что для женщины ювелирные украшения.
Такая доработка, конечно, возможна – главное, чтобы выполняли её с филигранной точностью и на хорошем оборудовании. В условиях стандартного гаража такое вряд ли возможно, и закончиться всё может разрушением ступицы и подвески, произошедшим в результате биения колёс.
Ну а в первую очередь неравномерно и быстро будет изнашиваться шина, поэтому расходы, связанные с подобными изменениями, никак нельзя назвать целесообразными. Купить диски с разрешёнными производителем машины параметрами, гораздо выгоднее.
Размер колес на Дэу Матиз
Стоит отметить тот факт, что при выполнении расчетов для размеров колес, изготовитель учитывает особенности и эксплуатационные характеристики автомобиля Дэу Матиз:
- стартовый разгон;
- максимальную скорость;
- динамические показатели;
- склонность к заносам;
- управляемость;
- торможение.
В результате при использовании типоразмеров колес, рекомендованных от производителя, автовладельцу обеспечивается комфортная и безопасная езда, независимо от погодных условий и трассы.
Согласно руководству по эксплуатацию автомобиля для Матиз рекомендуется использовать два типоразмера резины:
- 145/70/R13;
- 155/65/R13.
Теперь подробно рассмотрим и проанализируем один из указанных типоразмеров:
- Первое число 145 указывает на профильную ширину автошины в мм. То есть, это расстояние между боковыми сторонами покрышки накаченного колеса.
- Вторая цифра 70 демонстрирует высоту профиля в процентном соотношении к автошине. Таким образом, первый типоразмер указывает на то, что высота профиля составляет 70% от ширины покрышки 145 мм.
- Латинской буквой R обозначают радиус колеса. По мнению автолюбителей, это буква указывает на расположение нитей корда в конструкции шины. Таким образом, шина имеет радиальный корд. На этом момент, практически все типы автошин имеют радиальную конструкцию.
- Последняя цифра 13 демонстрирует посадку дискового обода, то есть внутренний диаметр резины. Этот показатель измеряется в дюймах.
Выбор колес на Матиз
Корейские производители рекомендуют использовать зимние и летние шины с указанными типоразмерами. Совет от производителей авто: применение других размеров, не указанных в инструкции по эксплуатации, может привести к повреждению кузова.
Кроме того, не рекомендуется устанавливать автопокрышки с нетиповыми размерами, если владелец транспортного средства использует шины 175/60/R13 вместо стандартных 155/65/R13 или 145/70/R13. В этом случае необходимо полностью сменить один из механизмов рулевой системы.
Непосредственно перед установкой необходимо проконсультироваться с дилерами автоцентра Део. Они могут дать рекомендации по использованию колес с заводскими параметрами.
Тем не менее, существуют и нетиповые размеры шин, которые можно использовать для автомобилей Matiz.
Согласно отзывам автолюбителей и специалистов ТО, при использовании размеров шин, несоответствующих заводским параметрам, наблюдаются минимальные задевания о кузов. В основном колесо может задевать подкрылку только при крайнем повороте руля.
Шина с размерами 155/70/R13 подходит для штатных дисков. Она может быть использована без подкрылков или же с ними, поскольку трения о кузов минимальны.
К примеру, спецы ТО в процессе ремонта Daewoo не уделяют внимание тому, что владелец использует нестандартные покрышки, поскольку знают, что дефектов и нарушений при этом не наблюдается. Автошины с размерами 165/70R/13 практически не могут использоваться на Матиз с подкрылками
Если установить колесо с такой покрышкой, то оно на 1/4 часть будет задевать подкрылку и деформировать ее при езде
Автошины с размерами 165/70R/13 практически не могут использоваться на Матиз с подкрылками. Если установить колесо с такой покрышкой, то оно на 1/4 часть будет задевать подкрылку и деформировать ее при езде.
После снятия этих деталей колеса будут задевать арку при максимальных поворотах, но только в тех ситуациях, когда на автомобиле заезжают на холм или бордюр. Если не выполнять такие повороты, то покрышки можно будет использовать в качестве альтернативного варианта.
Шины с размерами 165/65/R13 подойдут для Matiz, поскольку трения о кузов транспортного средства минимальны.
Нестандартные колеса могут вызвать проблемы при эксплуатации Дэу Матиз:
- увеличивается общая масса автомобиля;
- большой расход топлива;
- дополнительные нагрузки на подвеску и трансмиссию;
- нагрузка на работу силового агрегата;
- изменение тормозного пути.
Отличие штампованных и литых автодисков Штампованные конструкции обрели популярность не только из-за доступной стоимости, но и за свои качества.
Прежде чем выпустить на продажу собственную продукцию, инженеры проводят многочисленные исследования.
В лаборатории проверяется прочность изделия, реакция на удары, выносливость, тест-драйв. Учитывая все эти детали, производитель Daewoo Matiz гарантирует автовладельцам данной марки высокий уровень безопасности.
Вам это будет интересно О разбалтовке дисков на автомобилях Киа (Kia)
Штампованные стальные изделия обеспечивают надежность, высокое качество, прочность.
Характеристики и параметры разболтовки колес на Daewoo Nexia
Параметр сверловки для абсолютно всех автомобилей, производимых во всем мире, имеет обозначение PCD, что расшифровывается как Pitch Circle Diameter. Разболтовка колес «Нексия» составляет 4х100. Это касается любого произведенного авто, независимо от того, где расположен завод и в каком году выпустили модель. В данном случае:
- Цифра 4 указывает, какое количество болтов используется для закрепления обода. В других марках и моделях значение может быть и другим, от трех до шести;
- 100 показывает диаметр окружности, на которой расположены крепежные отверстия.
Зная значение разболтовки, можно не полагаться на знание продавца-консультанта, а выбрать понравившиеся колеса самостоятельно. Колебание размера диаметра хотя бы на миллиметр является недопустимым.
Для максимально точного подбора колес на «Дэу Нексия» требуется знать такие параметры, как разболтовка и размеры крепежных отверстий. Обладая подобной информацией, проблем с подбором и покупкой не возникнет.
Перед приобретением желательно также проконсультироваться с продавцом насчет выбранной модели. Возможно такое, что некоторые колеса в процессе эксплуатации проявляют себя не лучшим образом.
Чем больше размер колес, тем лучше будет качество управления и поведения на дороге. Но следует также учитывать увеличение скорости износа деталей подвески и снижение уровня комфорта в движении. Кроме того, чем больше размер самих дисков, тем ниже необходимо выбирать профиль самих шин. Это также не лучшим образом скажется на износе самих колес, поскольку увеличится уровень нагрузки на них.
На зимний сезон для «Дэу Нексия» наиболее подойдут колеса размером 14 дюймов. Они придадут машине оптимальные характеристики в плохих условиях эксплуатации и на разбитых дорогах.
Параметры шин на Daewoo Nexia:
- Диаметр (измеряется в дюймах) — от 14 до 16;
- Ширина (миллиметры) — от 185 до 215;
- Профиль шины (%) — от 40 до 60;
- Минимальный размер резины — 185/60 R14;
- Максимальный размер резины — 215/40 R16.
Параметры дисков для «Дэу Нексия»:
- Сверловка (часто именуется как разболтовка) — 4×100;
- Диаметр (измеряется в дюймах) — от 14 до 16;
- Ширина (дюймы) — от 5.5 до 7
- Вылет колеса ET (миллиметры) — от 45 до 49;
- Диаметр центрального отверстия (DIA) — 56,6.
Обозначение и маркировка колес
Главным отличием разболтовки колес является маркировка дисков Daewoo Nexia. И для литых, и для штампованных моделей она одинакова. В большинстве случаев отмечается она следующим образом: 5,5Jx13 4/100 ЕТ 49 для стальных дисков, 5,5×14 4/100 ET 49, сталь для Euro III, IV; 5,5Jx14 GLE. Разобраться в таких надписях довольно-таки просто.
Ширина диска обозначается самым первым символом – в данном случае это цифра 5,5. Диаметр – цифры 13 и 14. Оба параметра, соответственно, измеряются в дюймах. Величина выноса, или вылета, изделия обозначается «ET 49». А вот разболтовка отмечается как «4/100»
Именно ей стоит уделять особое внимание: количество болтов указывается первой цифрой, диаметр крепежных элементов – второй цифрой
Значение «ЕТ30», о котором уже говорилось, обозначает показатель выноса, в данном случае равный 30. Проще говоря, тридцать миллиметров – расстояние между центром ширины диска и его привалочной плоскостью. Под привалочной плоскостью понимают ту часть изделия, которая прижимается непосредственно к ступице.
Разболтовка колесных дисков Дэу Нексия: параметры
Литые диски — это красиво, эффектно и оригинально. Нельзя сказать, что на наших дорогах это очень практично, хотя многие владельцы массовых автомобилей подумывают о том, чтобы вложить кругленькую сумму в литые колеса для своей единственной и неповторимой. Заманчиво, но перед этим нужно все взвесить и рассчитать. Разболтовка колёсных дисков для нашей Дэу Нексия — в этом случае вопрос номер один. Сначала разболтовка, а потом дизайн.
Что такое разболтовка дисков?
От разболтовки зависит возможность установки диска на автомобиль.
Каждый колёсный диск характеризуется массой геометрических значений, о которых многие и понятия не имеют. Зря, потому что абсолютно недостаточно знать количество отверстий под болты и диаметр диска. Куча остальных параметров влияют как на безопасность, так и на ресурс ходовой, подвески и покрышек автомобиля. И здесь важна каждая доля миллиметра.
Разболтовка дисков — это комплекс параметров, которые выстраиваются в единую геометрическую модель либо подходящую для конкретного автомобиля, либо недопустимую для использования на нем.
КАК УЗНАТЬ РАЗБОЛТОВКУ КОЛЁСНЫХ ДИСКОВ НА АВТОМОБИЛЕ.
Основные параметры колесного диска.
- В дюймах измеряется посадочная ширина диска.
- Посадочный диаметр. Тоже измеряется в дюймах.
- Расстояние от привалочной плоскости диска до центра покрышки. Обозначается ЕТ.
- Количество отверстий для крепежа и диаметр, на котором расположены их центра. Чаще всего разболтовкой называют именно этот параметр, но это не совсем верно. Параметр обозначается как Pitch Cirkle Diameter или РСD.
- Диаметр посадочного отверстия диска, того, которое садится на ступицу. Обозначается DIA и измеряется в миллиметрах.
Параметр РСD зависит от расстояния между центрами соседних отверстий и от их количества.
Какая разболтовка у Дэу Нексия
Чтобы понять весь этот геометрический компот, разберёмся на примерах с дисками для Нексии. Как правило, на Нексии разных лет выпуска устанавливают диски диаметром 13 и 14 дюймов. Вот их параметры:
- 13/5J PCD 4×100 ET 49 DIA 56.6
- 13/5.5J PCD 4×100 ET 49 DIA 56.6;
- 14/5.5J PCD 4×100 ET 49 DIA 56.6.
Штампованный стандартный диск на 13 дюймов для Нексии.
Теперь становится понятной маркировка стандартного диска Нексии:
- 13 и 14 — диаметр диска, измеряется в дюймах.
- 5,5J (5J) или просто 5,5(5) — ширина диска в дюймах.
- PCD 4х100 — четыре отверстия, центра которых расположены по диаметру 100 мм.
- ЕТ 49 — расстояние от привалочной плоскости диска до центра шины составляет 49 наших миллиметров.
- Посадочный диаметр ступичного отверстия 56,6 мм.
Комплект 14-дюймовых колес на Дэу Нексия со стандартной разболтовкой.
Альтернативные варианты
Это стандартная разболтовка для Нексии с 13-ми и 14-ми дисками. При желании можно поставить и диски на 15 дюймов, если их параметры будут следующими: 15/6.0J PCD 4×100 ET 40 DIA 56.6.
Понятно, что комфортной езды на таких колёсах не будет, зато выглядит очень эффектно. Заметим, что в любом случае остаются неизменными параметры PCD и DIA. С выносом вопрос сложный, поскольку параметр не может не учитывать ширину диска. Если вынос слишком велик при большом диаметре и большой ширине, резина неизбежно будет доставать подкрылки и колёсные арки. И наоборот — если вынос недостаточен, но колеса широкие и большие по диаметру, при поворотах мы будем чиркать шинами о детали подвески.
Проверенные замены
Литой диск на Дэу Нексия GM12 (копия оригинального диска).
Проверенные варианты замены заводских дисков:
- 6Jx14 4х100 ET45;
- 6Jx15 4х100 ET45;
- 5Jx15 4х100 ET45;
- 5Jx16 4х100 ET45;
- 7Jx15 4х100 ET45;
- 7Jx16 4х100 ET45.
Естественно, посадочный ступичный диаметр DIA для всех остаётся стабильным — ЕТ 56,6.
Теоретически существует возможность установки дисков другой разболтовки посредством переходников, но стоит ли это делать?
Выбор подшипников задней ступицы Нексии: артикул, размеры, каталожные номера

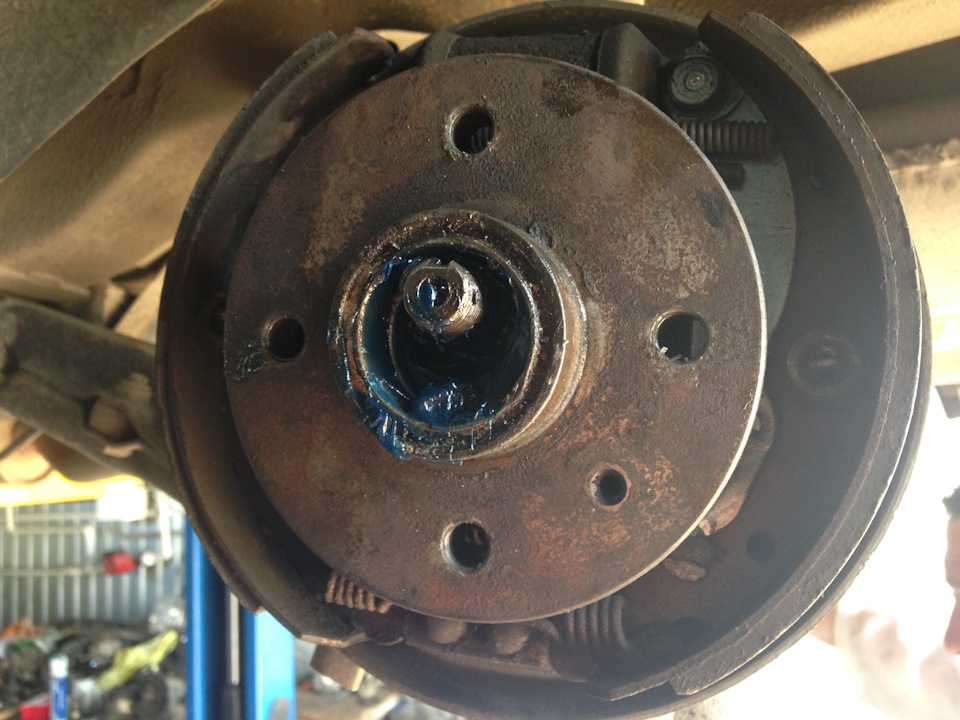

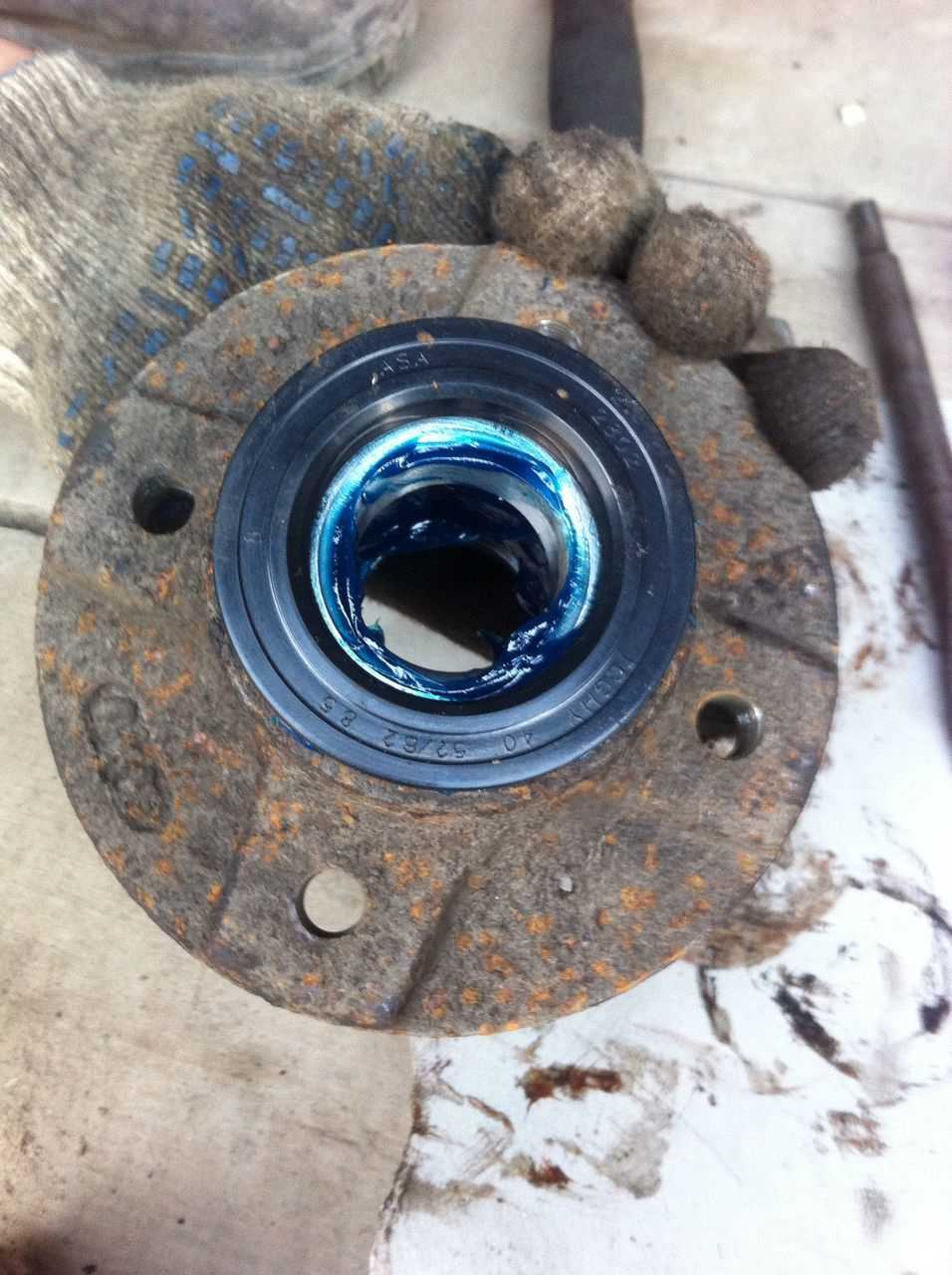

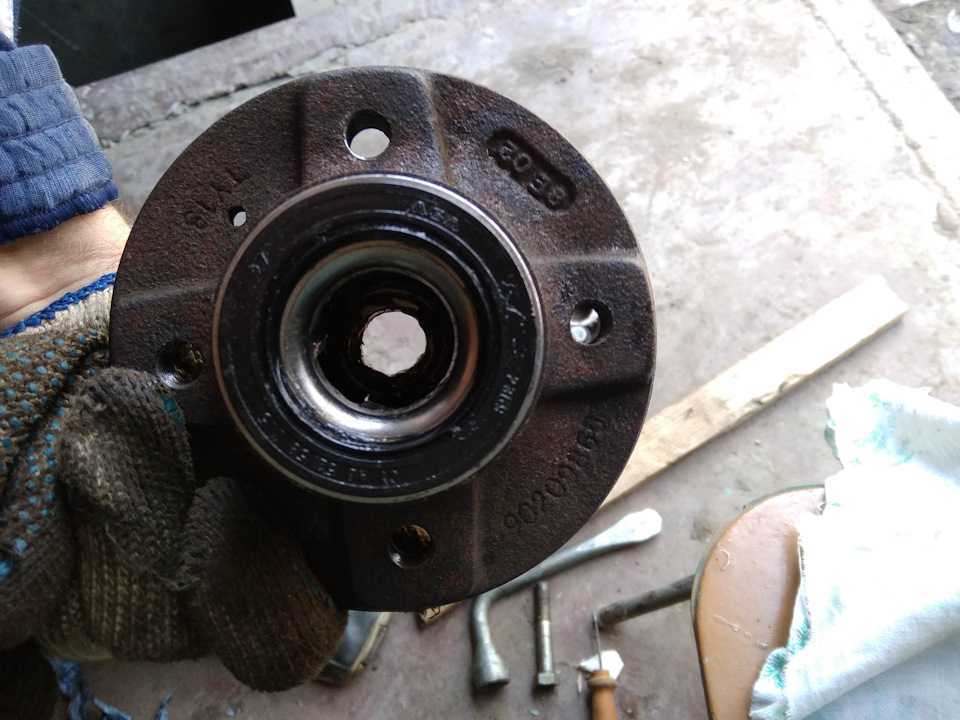

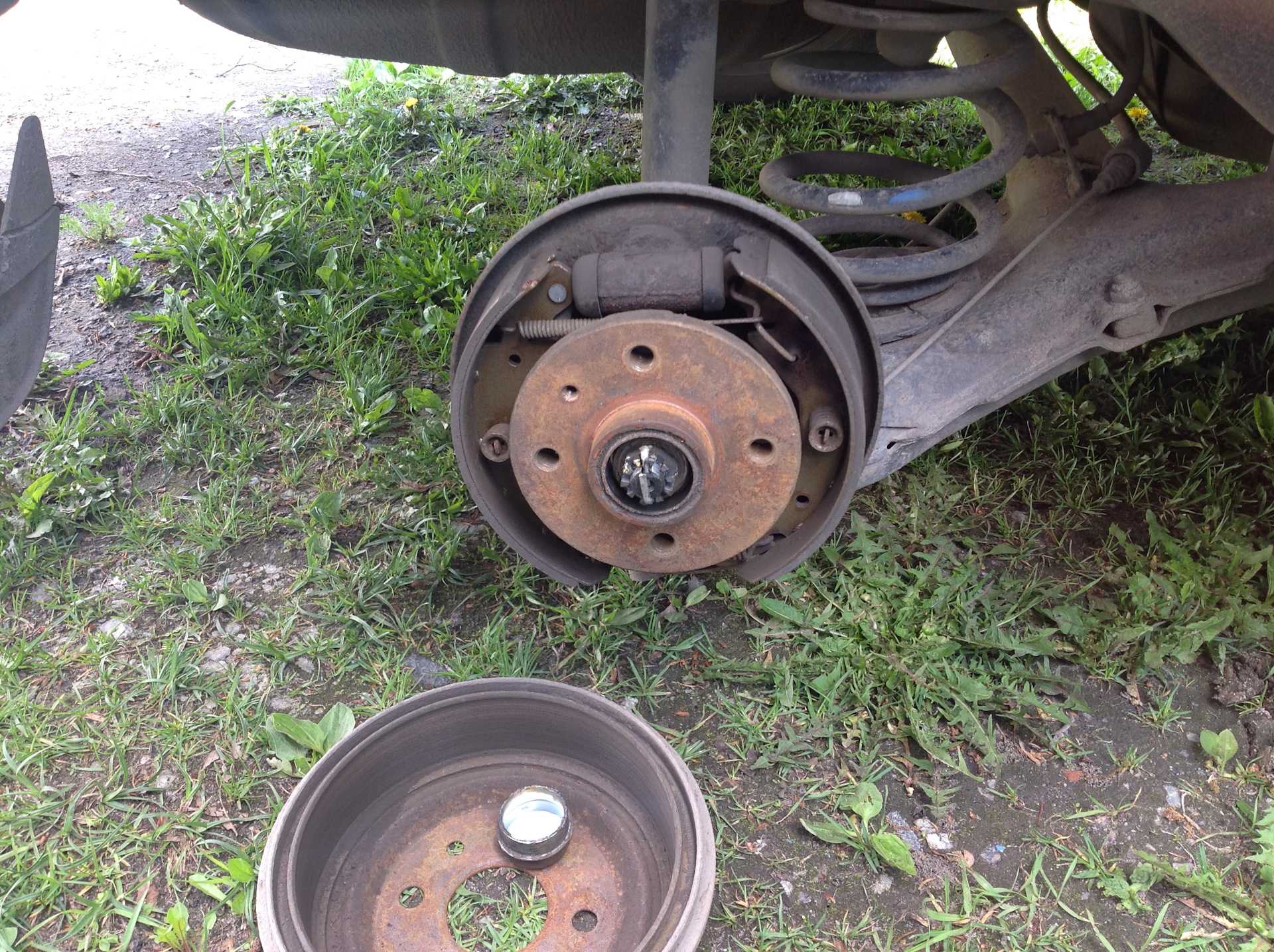

Как уже говорилось выше, в ступице заднего колеса расположены два роликовых радиально-упорных конических подшипника, установленных по схеме «в распорку». Номинальные размеры и номера подшипников разные.
Маркировка согласно ГОСТ:
- внутреннего 6-7006А (по ISO L45449/L45410);
- внешнего 6-7703А (по ISO LM11749/LM11710).
Степень точности – 6. Модификация – А (повышенная грузоподъемность). Размеры деталей представлены в таблице ниже.
Для выбора запчастей ориентируйтесь на таблицу ниже, в которой представлены: производители, стоимость, комплектация изделий, каталожные номера (артикулы).
Таблица рекомендуемых производителей запчастей
| № п/п | Производитель | Номер по каталогу | Цена 2022 год, руб | Комплектация | |||
|---|---|---|---|---|---|---|---|
| Гайка | Сальник | Шплинт | Шайба | ||||
| 1 | VPZ Волжский подшипниковый завод Россия | Комплект из:6-7006А6-7703А | 210190 | — | — | — | — |
| 2 | FAG Германия Аналог | 713 6445 10 | 790 | — | + | + | — |
| 3 | SWAG Германия Аналог | 440850001 | 630 | + | + | + | + |
| 4 | NTN-SNR Франция Аналог | R153.07 | 830 | — | + | + | — |
ТАБЛИЦА РАЗМЕРОВ СТУПИЧНОГО ПОДШИПНИКА
| Характеристика | Единица измерения | Значение по ГОСТ (ТУ) | |
|---|---|---|---|
| 6-7703А(внешний) | 6-7006А(внутренний) | ||
| Диаметр отверстия | mm | 17,46 | 29,0 |
| Внешний диаметр | mm | 39,878 | 50,29 |
| Монтажная высота | mm | 13,843 | 14,22 |
| Грузоподъемность динамическая | kH | 23,4 | 26,0 |
| Грузоподъемность статическая | kH | 23,7 | 32,0 |
| Частота оборотов min-max | об/мин | 9000-13000 | 7000-10500 |
| Осевой зазор комплекта | mm | 0,03-0,13 | |
| Тип стали | — | ШХ-15 | |
| Твердость стали и роликов | HRC | 61-65 | |
| Угол контакта | град. | 10-18 | |
| Момент затяжки | N*M | 2,5 | |
| Шероховатость колец | Ra | 0.32 | |
| Вес | г. | 0,08 | 0,11 |
Daewoo Nexia GM T 1999 1.5i
Поколение: GM TДвигатель: I4, БензинМощность: 75 л.с. (55 кВт)
| PCD (количество отверстий x диаметр окружности) | 4×100 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 56.6 мм |
| Крепеж | M12 x 1.5 |
| Типа крепежа | Болт |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 175/70 R13 82S Заводской комплект |
5Jx13 ET49 | 4×100 | 56.6 | 1.9 |
| 185/65 R13 82T Заводской комплект |
5.5Jx13 ET49 | 4×100 | 56.6 | 2 |
| 185/60 R14 82T Заводской комплект |
5.5Jx14 ET49 | 4×100 | 56.6 | 2 |
| 175/65 R14 81T Тюнинг |
5Jx14 ET49 | 4×100 | 56.6 | 2 |
| 185/55 R15 81H Тюнинг |
6Jx15 ET47 | 4×100 | 56.6 | 2.1 |
| 195/50 R15 81H Тюнинг |
6Jx15 ET47 | 4×100 | 56.6 | 2.1 |
| 205/50 R15 82H Тюнинг |
6.5Jx15 ET45 | 4×100 | 56.6 | 2.1 |
| 195/45 R16 79V Тюнинг |
6.5Jx16 ET45 | 4×100 | 56.6 | 2.3 |
| 215/40 R16 81V Тюнинг |
7Jx16 ET45 | 4×100 | 56.6 | 2.3 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Daewoo Nexia GM T 1999 1.5i в базовой комплектации устанавливаются колесные диски с размерностью 5Jx13 ET49 в сборе с шинами 175/70 R13 82S. Где:
- 5J — ширина обода в дюймах;
- 13″ — посадочный диаметр резины в дюймах;
- ET49 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 175/70 R13 расшифровывается следующим образом:
- 175 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 70 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 13 — посадочный диаметр шины в дюймах.
Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 82S:
- 82 — максимально допустимая нагрузка на шину 475 кг;
- S — максимально допустимая скорость автомобиля 180 км/ч.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 4×100. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно сто миллиметров. Диаметр ступицы у авто 56.6 мм.
Как измеряется разболтовка колесных дисков на автомобилях Daewoo
Когда предстоит выбор и приобретение новых колес на «Нексия», необходимо заранее узнать параметр сверловки на авто. Самым доступным способом определить его для любого автомобиля марки можно назвать использование специальной таблицы, которую можно найти в интернете. В ней, в зависимости от года выпуска и объема двигателя, представлены все необходимые параметры и размеры.
Третий способ наименее точный и наиболее трудоемкий. В данном случае можно самостоятельно замерить все искомые размеры. Для определения параметра разболтовки в зависимости от количества креплений потребуется применить следующие формулы:
- B=A×1,155 — применяется для трех отверстий;
- B=A×1,414 — считается для четырех отверстий;
- B=A×1,701 — для пяти отверстий.
Получив значение необходимой величины, можно без проблем подсчитать необходимый размер диаметра, который обозначен как В.
Характеристики
Рассмотрим разболтовку колёс для Дэу Нексия согласно данных завода изготовителя по году выпуска и поколению:
|
Год |
Размер дисков |
Вылет диска |
Сверловка |
Размер шин |
|
1995 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
13×5.5 |
4×100 |
175/70R13 |
||
|
1996 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
13×5.5 |
4×100 |
175/70R13 |
||
|
1997 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
13×5.5 |
4×100 |
175/70R13 |
||
|
1998 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
13×5.5 |
4×100 |
175/70R13 |
||
|
1999 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
13×5.5 |
4×100 |
175/70R13 |
||
|
2000 |
13×5.5 |
4×100 |
175/70R13 |
|
|
13×5.5 |
49 |
4×100 |
175/70R13 |
|
|
2001 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2002 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2003 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2004 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2005 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2006 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2007 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2008 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2009 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2010 |
13×5.5 |
4×100 |
175/70R13 |
|
|
2011 |
13×5.5 |
4×100 |
175/70R13 |
|
|
1995 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×5.5 |
4×100 |
175/65R14 |
||
|
1996 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×5.5 |
4×100 |
175/65R14 |
||
|
1997 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×5.5 |
4×100 |
175/65R14 |
||
|
1998 |
14×5.5 |
4×100 |
175/65R14 |
|
|
14×5.5 |
49 |
4×100 |
175/65R14 |
|
|
1999 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×5.5 |
4×100 |
175/65R14 |
||
|
2000 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×5.5 |
4×100 |
175/65R14 |
||
|
2001 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2002 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2003 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2004 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2005 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2006 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2007 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2008 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2009 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2010 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2011 |
14×5.5 |
4×100 |
175/65R14 |
|
|
2008 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2009 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2010 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2011 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2012 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2013 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2014 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2015 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2016 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2017 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2018 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1995 |
13×5.0 |
49 |
4×100 |
175/70R13 |
|
14×5.5 |
49 |
4×100 |
175/65R14 |
|
|
2003 |
13×5.0 |
49 |
4×100 |
175/70R13 |
|
14×5.5 |
49 |
4×100 |
175/65R14 |
|
|
1995 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1996 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1997 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1998 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1999 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2000 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2001 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2002 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2003 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2004 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2005 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2006 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2007 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2008 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2009 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2010 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2011 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2012 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2013 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2003 |
13×5.0 |
49 |
4×100 |
175/70R13 |
|
14×5.5 |
49 |
4×100 |
175/65R14 |
|
|
2008 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2009 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2010 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2011 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2012 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2013 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2014 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2015 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2016 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2017 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
2018 |
13×5.5 |
49 |
4×100 |
175/70R13 |
|
1995 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
1996 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
1997 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
1998 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
1999 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2000 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2001 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2002 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2003 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2004 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2005 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2006 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2007 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2008 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2009 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2010 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2011 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2012 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
2013 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
14×6.0 |
45 |
4×100 |
185/60R14 |
|
|
1995 |
14×5.5 |
49 |
4×100 |
175/65R14 |
|
2003 |
13×5.0 |
49 |
4×100 |
175/70R13 |
|
14×5.5 |
49 |
4×100 |
175/65R14 |
Параметры дисков Daewoo Nexia:
Диск для Нексии.
PCD 4×100 диаметром от 13 до 14, шириной от 5J до 6J, вылетом от 45 до 49. Похожие параметры на Hyundai I20 (PB, PBT) 1.6 CRDi 2018. Размерность шин от 13 до 14, шириной от 175 до 185 и профилем от 60 до 70. Минимальный размер резины: 175/70R13, максимальный: 175/65R14.
Общая справочная информация
Диапазоны возможных значений для шин и дисков Daewoo Nexia 2005.
| Диаметр | 14″–16″ |
|---|---|
| Ширина (мм) | 185–215 |
| Профиль (%) | 40–60 |
| Самый маленький размер | 185/60 R14 |
| Самый большой размер | 215/40 R16 |
| Диаметр | 14″–16″ |
|---|---|
| Ширина (дюймы) | 5.5–7 |
| Вылет (мм) | 45–49 |
| Сверловки | 4×100 |
Фото
Советы экспертов
Выбирая резину для автомобиля, необходимо в первую очередь руководствоваться инструкцией изготовителя. Задайте себе несколько вопросов.
- На каких дорогах преимущественно будет эксплуатироваться автомобиль?
- Нужна ли повышенная проходимость?
- Какую часть пути будут составлять городские дороги, а какую трасса?
- Будет ли автомобиль перевозить тяжелые грузы?
Ответы на эти, и подобные им вопросы помогут определить, на какие параметры шин нужно обратить особое внимание
Как правильно выбрать диски для Daewoo Nexia 2005?
3 типа колёсных дисков:
- Штампованные (экономичная ценовая категория) — изготавливаются из листа железа путём штамповки на прессе.
- Легкосплавные — изготавливаются путем «литья» (более надёжные, чем штампованные).
- Кованые (наиболее качественные и дороже предыдущих) — изготавливаются из лёгких сплавов путём штамповки при высоких температурах.
Выбор зависит от финансовых возможностей. Однако следует учитывать, что качество дорожного покрытия, по которому приходится ездить каждый день, тоже необходимо учитывать.
Так при попадании в яму, штампованный диск погнётся и не причинит вреда шине, а кованный или литой может ее разрубить. Существует вероятность того, что литой диск может лопнуть или расколоться.
Также следует заметить, что ремонт «штамповки» стоит дешевле, чем ремонт литых или кованных дисков. Но колеса с качественными литыми и кованными дисками меньше убивают подвеску, т.к. легче и имеют более совершенную геометрию (лучше сбалансированы).
Одни и те же диски могут тереть шинами или не тереть на одном и том же автомобиле — тут поможет регулировка «развал-схождения».
Какое давление в шинах?
В обязанности водителя входит постоянный контроль давления в шинах. Это позволит избежать стандартных проблем, связанных с эксплуатацией транспортного средства. Неноминальное значение давления нередко становится причиной:
- ухудшения управления;
- неравномерного износа протектора.
Часто автовладелец самостоятельно снижает давление в колёсах собственного транспортного средства. Таким образом снижается нагрузка на подвеску, машина на порядок легче «проходит» различные неровности дороги. Но стоит отметить: снижение давление даже на 0.1 МПа приводит к серьезным проблемам. К основным можно отнести:
- повышенный расход топлива;
- быстрый износ крайних сегментов протектора;
- автомобиль становится менее маневренным.
Не меньшие проблемы доставляет перекаченное колесо. Центральная часть баллона начинает быстро стачиваться. Кроме того, при температуре окружающей среды более чем 60 градусов Цельсия шина может просто взорваться. Что приведет к выезду на встречную полосу движения.
Что такое разболтовка дисков?
От разболтовки зависит возможность установки диска на автомобиль.
Каждый колёсный диск характеризуется массой геометрических значений, о которых многие и понятия не имеют. Зря, потому что абсолютно недостаточно знать количество отверстий под болты и диаметр диска. Куча остальных параметров влияют как на безопасность, так и на ресурс ходовой, подвески и покрышек автомобиля. И здесь важна каждая доля миллиметра.
Основные параметры колесного диска.
- В дюймах измеряется посадочная ширина диска.
- Посадочный диаметр. Тоже измеряется в дюймах.
- Расстояние от привалочной плоскости диска до центра покрышки. Обозначается ЕТ.
- Количество отверстий для крепежа и диаметр, на котором расположены их центра. Чаще всего разболтовкой называют именно этот параметр, но это не совсем верно. Параметр обозначается как Pitch Cirkle Diameter или РСD.
- Диаметр посадочного отверстия диска, того, которое садится на ступицу. Обозначается DIA и измеряется в миллиметрах.
Параметр РСD зависит от расстояния между центрами соседних отверстий и от их количества.
Какая разболтовка у Дэу Нексия
Чтобы понять весь этот геометрический компот, разберёмся на примерах с дисками для Нексии. Как правило, на Нексии разных лет выпуска устанавливают диски диаметром 13 и 14 дюймов. Вот их параметры:
- 13/5J PCD 4×100 ET 49 DIA 56.6
- 13/5.5J PCD 4×100 ET 49 DIA 56.6;
- 14/5.5J PCD 4×100 ET 49 DIA 56.6.
Штампованный стандартный диск на 13 дюймов для Нексии.
Теперь становится понятной маркировка стандартного диска Нексии:
- 13 и 14 — диаметр диска, измеряется в дюймах.
- 5,5J (5J) или просто 5,5 (5) — ширина диска в дюймах.
- PCD 4×100 — четыре отверстия, центра которых расположены по диаметру 100 мм.
- ЕТ 49 — расстояние от привалочной плоскости диска до центра шины составляет 49 наших миллиметров.
- Посадочный диаметр ступичного отверстия 56,6 мм.
Комплект 14-дюймовых колес на Дэу Нексия со стандартной разболтовкой.
Альтернативные варианты
Это стандартная разболтовка для Нексии с 13-ми и 14-ми дисками. При желании можно поставить и диски на 15 дюймов, если их параметры будут следующими: 15/6.0J PCD 4×100 ET 40 DIA 56.6 .
Понятно, что комфортной езды на таких колёсах не будет, зато выглядит очень эффектно. Заметим, что в любом случае остаются неизменными параметры PCD и DIA. С выносом вопрос сложный, поскольку параметр не может не учитывать ширину диска. Если вынос слишком велик при большом диаметре и большой ширине, резина неизбежно будет доставать подкрылки и колёсные арки. И наоборот — если вынос недостаточен, но колеса широкие и большие по диаметру, при поворотах мы будем чиркать шинами о детали подвески.
Проверенные замены
Литой диск на Дэу Нексия GM12 (копия оригинального диска).
Проверенные варианты замены заводских дисков:
- 6Jx14 4×100 ET45;
- 6Jx15 4×100 ET45;
- 5Jx15 4×100 ET45;
- 5Jx16 4×100 ET45;
- 7Jx15 4×100 ET45;
- 7Jx16 4×100 ET45.
Теоретически существует возможность установки дисков другой разболтовки посредством переходников, но стоит ли это делать?
