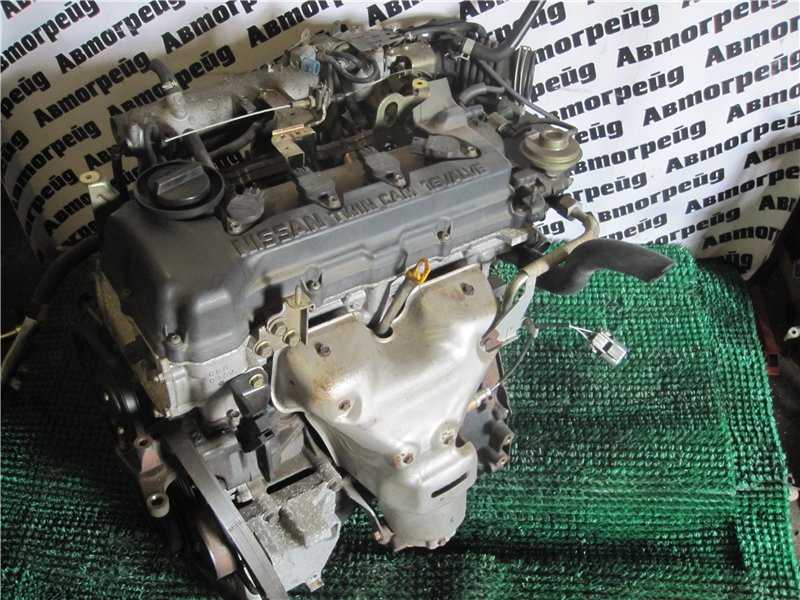

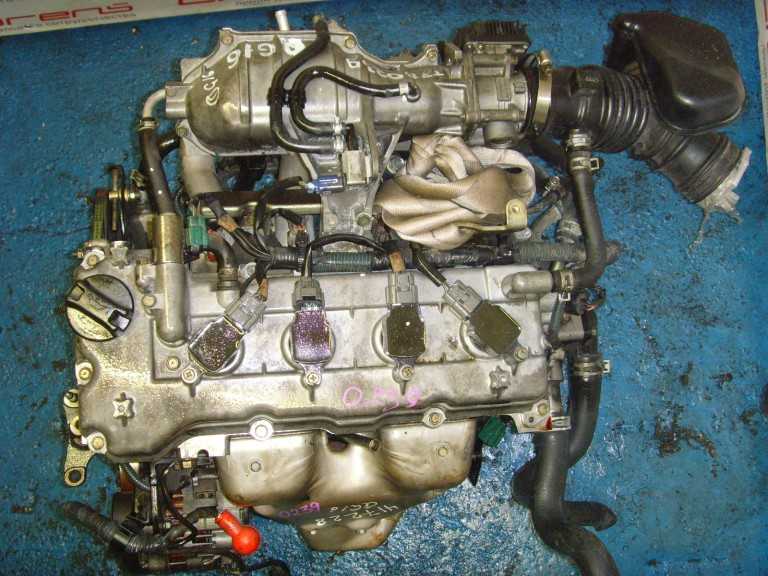

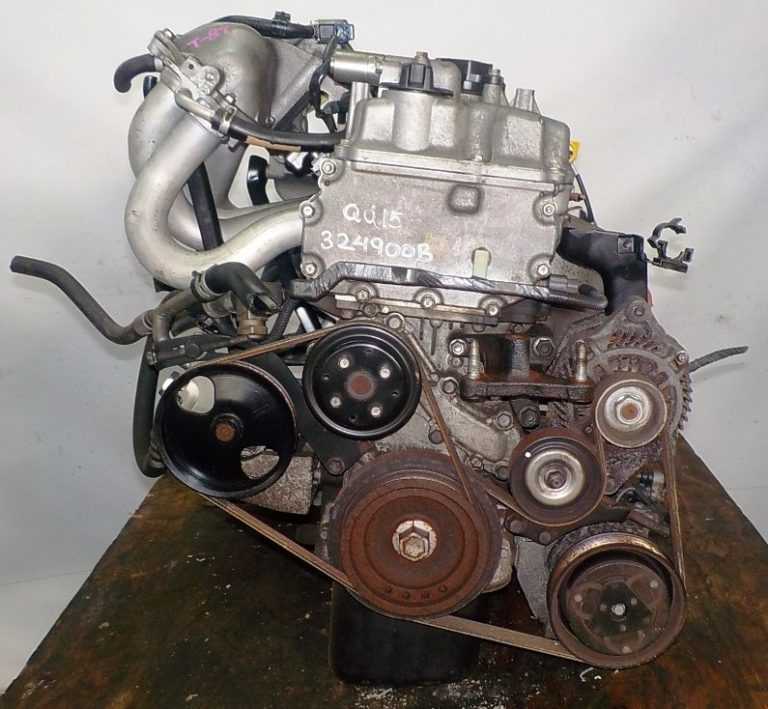

Двигатель nissan qg15de (1.5 л. dohc)

Nissan Cube 1.3 i 16V 5дв. минивэн, 82 л.с, 4МКПП, 1998 – 2002 г.в. — низкая компрессия в двигателе

Причины низкой компрессии двигателя

Низкая компрессия является плохим показателем для мотора. Что касается низкой компрессии, в этом случае двигатель плохо заводится на холодную, дымит, не тянет, заметно перерасходует масло, топливо и т.д. В бензиновых моторах при попытках запуска агрегата с низкой компрессией дополнительно заливает свечи, что еще больше осложняет ситуацию.

На практике снижение компрессии или ее полное отсутствие чаще всего возникает по следующим причинам:

-проблемы с поршневыми кольцами (залегание, закоксовка, разрушение); -задиры на стенках цилиндров; -негерметичность клапанов ГРМ; -прогар/повреждения прокладки блока; -трещины в самом блоке или ГБЦ;

Например, износ двигателя и нарушение геометрии цилиндров, а также образование задиров на стенках цилиндров в результате попадания металлической стружки может привести к снижению компрессии. Проблемы с прокладкой ГБЦ укажут на то, что герметичность окажется нарушенной. Также после перегревов ДВС в блоке или головке может возникнуть трещина. Еще неплотное прилегание (в результате закоксовки или неправильной регулировки), разрушение тарелки клапана (часто от прогара) приводит к тому, что должного закрытия не происходит, компрессия падает.

Еще не следует исключать и естественный износ мотора, когда в двигателе с пробегом происходит увеличение зазора между стенкой цилиндра и поршнем. Параллельно стоит упомянуть и проблемы с самими поршнями (разрушение, прогар и т.д.).

Если в двигателе нет компрессии или компрессия низкая

Снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Однако бывает и так, что причину снижения компрессии можно устранить, не разбирая мотор. Речь идет об удалении кокса, нагара и отложений. Такое решение позволяет очистить камеру сгорания, вернуть подвижность поршневым кольцам, убрать нагар с клапанов и добиться их плотного прилегания.

Чтобы точнее определить, насколько серьезна проблема, причем без разборки ДВС, нужно для начала залить 7-8 «кубиков» моторного масла в проблемные цилиндры. Затем компрессию нужно замерить повторно. Если заливка масла не изменила ситуацию, тогда вероятны проблемы, связанные с клапанами. Если же компрессия после заливки масла увеличилась, тогда стоит искать проблему в износе элементов ЦПГ. Так вот, в этом случае кольца могли залечь, а раскоксовка поршневых колец в некоторых случаях может исправить ситуацию.

Сразу отметим, что данный способ не обязательно поможет, однако попробовать стоит, тем более от владельца не потребуется значительных финансовых вложений.

Если коротко, чтобы раскоксовать мотор, нужно приобрести специальную жидкость-очиститель. Далее нужно выкрутить свечи зажигания и залить 30-40 грамм в каждое свечное отверстие. Затем свечи не закручиваются (можно закрыть отверстия чистой ветошью), а сам автомобиль следует оставить в гараже на 10-12 часов. Спустя указанное время потребуется прокрутить двигатель стартером с выкрученными свечами. Далее свечи зажигания очищают и устанавливают на место

Обратите внимание, после заливки раскоксовки сразу вкручивать свечи и пытаться заводить двигатель нельзя! В этом случае остатки жидкости в камере сгорания могут стать причиной гидроудара

После того, как двигатель завелся, мотор нужно немного прогреть, после чего потребуется выехать на трассу. Затем машину разгоняют до 110-130 км/ч, после чего на высоких оборотах с высокой скоростью нужно проехать 25-30 км.

По окончании необходимо повторить замеры компрессии. Если ничего не изменилось, тогда раскосовка колец не помогла или проблема заключается в сильно изношенных деталях. В этом случае двигатель нужно только ремонтировать.

Также добавим, что некоторые автовладельцы стремятся избежать ремонта ДВС и активно используют различные присадки для восстановления компрессии

Важно понимать, что на практике такие решения могут помочь в отдельных случаях, однако убрать задиры и «сгладить» другие дефекты попросту неспособны. Фактически, подобные составы также являются средствами раскоксовки, однако цена может существенно отличаться в большую сторону от более доступных аналогов

Если компрессия в цилиндрах упала не по причине прогара клапана или проблем с прокладкой, тогда более серьезного ремонта двигателя не избежать.

По какой причине бывает слишком высокая компрессия

Рассмотрим основные причины:

• Неправильная регулировка ремня газораспределительного механизма приводит не только в повышенному сжиманию, но и к пониженному, в зависимости от направленности регулирования.
• Появление окалины на клапанах, который появляется вследствие применения низкокачественного бензина, масла или иной автомобильной химии. Нагар на дроссельных узлах и в камере сгорания появляется также вследствие перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления воздушно-горючей смеси. Рабочая температура двигателя ваз 2114 8 клапанов не должна превышать 85-90оС.
• Высокую компрессию может спровоцировать «залегание» маслосъемных крышек. Эту причину обнаружить несложно. Надо только выкрутить свечи и обследовать цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке в них масла, и о необходимости сменить колпачки.

На компрессию влияет и норма давления масла в двигателе. Если она завышена, то это влечет повышенное давление воздушно-горючей смеси.

Низкое давление возникает, если изношены кольца или прогорели клапана. Также влияет рабочая температура двигателя. Если она ниже нормы, то это отразится и на давлении воздушно-горючей смеси.

Причины отсутствия компрессии в двигателе кроются в неправильной эксплуатации, несвоевременном профилактическом ремонте. Иногда воздух прорывается сразу с нескольких сторон – например, через клапаны, и одновременно через поршни с кольцами. Тогда давление пропадает совсем. Доводить машину до такого состояния просто не допустимо

Nissan Sunny: Компрессия – порядок проверки

Nissan Sunny / Инструкция по эксплуатации автомобиля Nissan Sunny / Техническое обслуживание / Компрессия – порядок проверки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При явном ухудшении работы двигателя, либо в случае перебоев в работе цилиндров
при заведомо исправных топливной системе и системе зажигания, необходимо проверить
компрессию в цилиндрах. Результаты проверки компрессии дают наиболее достоверную
информацию о состоянии двигателя.

2. Для получения точных результатов проверки двигатель должен быть прогрет, батарея
полностью заряжена, а свечи зажигания вывернуты. Понадобится также помощь другого
лица.

3. Полностью отключите систему зажигания, для чего отсоедините центральный высоковольтный
провод от крышки распределителя зажигания, соедините его с массой на блоке цилиндров.

4. Вставьте измеритель компрессии в отверстие для свечи 1-го цилиндра. Предпочтительно
использовать измеритель с резьбовым наконечником.

5. Попросите помощника до отказа выжать педаль дроссельной заслонки и на несколько
секунд включить стартер. После первых двух оборотов коленвала давление в измерителе
должно возрасти до максимального. Запишите максимальное показание измерителя.

6. Повторите измерения для остальных цилиндров, запишите показания измерителя.

7. Показания компрессии в цилиндрах должны быть почти одинаковыми. Если различие
компрессии превышает норму, то двигатель неисправен. На исправном двигателе давление
должно нарастать быстро. Низкое давление после первого хода поршня и медленное нарастание
при последующих тактах сжатия указывает на износ поршневых колец. Если после первого
хода поршня давление низкое, и при последующих тактах сжатия не возрастает, то причиной
является утечка в клапанах или не герметичность прокладки головки блока цилиндров
(причиной также могут являться трещины в головке цилиндров). Снижение компрессии
может также быть вызвано отложениями нагара на головках клапанов.

8. Если давление в каждом из цилиндров соответствует нижнему пределу, или ниже
этого предела, то через отверстие для свечи введите в цилиндр немного масла для
двигателя (примерно полную чайную ложку), затем повторите испытания.

9. Если после введения масла в цилиндр компрессия повысилась, то можно сделать
однозначный вывод о том, что изношены стенки цилиндров и поршни. Если компрессия
возрастет незначительно, или вообще не возрастет, то утечка обусловлена прогаром
клапанов, или нарушением герметичности прокладки головки блока цилиндров.

10. Если компрессия одинаково низкая только в двух соседних цилиндрах, то наиболее
вероятной причиной является прогорание прокладки между этими цилиндрами. Дополнительным
признаком является присутствие в масле следов охлаждающей жидкости.

11. Если компрессия в одном из цилиндров на 20% ниже чем в остальных и двигатель
не совсем устойчиво работает на холостом ходу, то причиной является износ кулачка
распредвала данного цилиндра.

12. Если значение компрессии заметно превышает норму, то камера сгорания покрыта
отложениями нагара. В данном случае головку цилиндров надо снять и удалить нагар.

13. По окончании измерений вверните свечи и поставьте на место высоковольтный
провод.

Технические данные

ОБЩИЕ СВЕДЕНИЯ
Двигатель (общие данные) Обозначение  GA Код двигателя: – карбюраторные двигатели
GA14DS, GA16DS – инжекторные двигатели  GA14DE, GA16DE Рабочий объем цилиндров:
– …

Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы и выверните свечи зажигания (cм. подраздел 2.2.3).

2. По проводу от свечи 1-го цилиндра найдите соответствующий вывод на крышке
распределителя …

Другое на сайте:

Панели и оборудование салона — Поддерживающая рукоятка
ОБЩИЕ СВЕДЕНИЯ

Поддерживающая рукоятка …

Удаление воздуха из гидравлического привода сцепления

Сцепление с гидравлическим приводом …

Багажное отделение (только для универсала) — напольная сеть

НАПОЛЬНАЯ СЕТЬ*
Напольная сеть предназначена для фиксации мелкого груза на крутых поворотах и
резком разгоне и торможении.
Зацепите четыре крючка сети за металлические кольца в углах пола. …

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как померить компрессию без компрессометра

Можно ли замерить компрессию без прибора? Практика показывает, что да, можно. Но данный метод даст относительные и приблизительные показания. Чтобы замерить без приборов показатель сжимания, выворачивайте свечи изо всех цилиндров, кроме испытуемого. Прокрутите вручную коленвал, пока не закончится такт сжатия (наблюдайте за метками – они должны совпасть). Поочередно проделайте эту операцию со всеми цилиндрами. Там где давление будет низким, на поворот коленвала уйдет меньше усилий. Таким способом, конечно, вы не получите точных показателей сжимания в двигателе. Но понять наличие неполадок можно.

Maintenance data

Valve clearance (HOT)
Intake valve	0.32-0.40 mm (0.013-0.016 in)
Exhaust valve	0.37-0.45 mm (0.015-0.018 in)
Compression pressure
Standard	13.5 kg/cm2 (13.25 bar, 192 psi) / 350 rpm
Minimun	11.5 kg/cm2 (11.28 bar, 164 psi) / 350 rpm
Compression differential limit between cylinders	1 kg/cm2 (0.98 bar, 14 psi) / 350 rpm
Oil system
Oil consumption , L/1000 km (qt. per miles)	up to 0.5 (1 qt. per 1200 miles)
Recommended engine oil	5W-30 5W-40 10W-30 10W-40
Oil type API	SE, SF, SG, SH or SJ
Engine oil capacity (Refill capacity)	With filter change 2.7 l Without filter change 2.5 l
Oil change interval, km (miles)	10,000 (6,000)
Oil Pressure, kPa (bar, kg/cm2 , psi)	Idle speed: More than 98 (0.98, 1.0, 14) 2,000 rpm: More than 294 (2.94, 3.0, 43) 6,000 rpm: More than 392 (3.92, 4.0, 57)
Ignition system
Spark plug	Standard: BKR5E-11 (NGK), RC10YC4 (Champion) Hot: BKR4E-11 (NGL) Cold: BKR6E-11 (NGK)
Spark plug gap	1.0 – 1.1 mm (0.039 – 0.043 in)
Spark plug torque	19.6-29.4 Nm (2.00-3.00 kg⋅m, 14.3-21.7 lb·ft)

Valve clearance adjustment data

Calculate the thickness of the new adjusting shim so valve clearance comes within specified values.

R = Thickness of removed shim
N = Thickness of new shim
M = Measured valve clearance

Intake:
N = R + Exhaust:
N = R +

Shims are available in 50 sizes from 2.00 mm (0.0787 in) to 2.98 mm (0.1173 in), in steps of 0.02 mm (0.0008 in).

Example (intake valve):
R = 2.10 mm
M = 0.52 mm
N = 2.10 + (0.52 – 0.37) = 2.25 mm, so we need a shim with code 225.

	For adjusting	For checking
Hot	Cold*	Hot
Intake	0.32-0.40 mm (0.013-0.016 in)	0.25-0.33 mm (0.010-0.013 in)	0.21-0.49 mm (0.008-0.019 in)
Exhaust	0.37-0.45 mm (0.015-0.018 in)	0.32-0.40 mm (0.013-0.016 in)	0.30-0.58 mm (0.012-0.023 in)

*: At a temperature of approximately 20°C (68°F)

Nissan AD 2006 — Sold to Kenya

Больше всего, выпустили конечно — же GA15 . По сути, этот двигатель и был родоначальником серии. Сначала это был

карбюраторный GA15DS . который предназначался для установки на NISSAN SUNNY/PULSAR в «стандартной» комплектации, оснащали им также модели: AD, AD MAX WAGON, SUNNY CALIFORNIA, PRESEA.

Мощность этого двигателя составила 93 л.с. при 6000 об/мин, а крутящий момент 122 Н м при 4000 об/мин.

В 1993 году на смену пришёл GA15DE с многоточечным электронным впрыском топлива (вообще следует отметить, что при

мерно в 1993 — 95 годах японские автопроизводители прекратили выпуск большинства моделей карбюраторных двигателей, как не соответствующих жёстким экологическим нормам, действующим в Японии и западноевропейских странах).

Благодаря электронному впрыску, мощность возросла до 105 л.с при 6000 об/мин, а крутящий момент достиг 135 Н м при 4000 об/мин. Этот двигатель выпускают до сих пор

, и устанавливают на модели: SUNNY, PULSAR, ALMERA, AD, AD MAX WAGON, SUNNY CALIFORNIA, PRESEA, WINGROAD, LUCINO, RASHEEN.

Самым «объёмистым» стал GA16 . Этот двигатель ставили как на SUNNY/PULSAR, так и на автомобили более высокого

класса. Им оснащали NISSAN PRIMERA (только для европейского рынка), AVENIR (PRIMERA WAGON), BLUEBIRD.

Причём этот двигатель появившись в 1990 году был как в карбюраторном варианте ( GA16DS ), так и с многоточечным электронным впрыском топлива ( GA16DE ).

Интересно, что карбюраторные GA16DS ставили на автомобили предназначенные только для

европейского рынка, а GA16DE устанавливали на «чистокровные японки». Так продолжалось до 1995 года, когда и в Европе все ниссановские двигатели получили многоточечный электронный впрыск топлива.

В результате этого все европейские модели NISSAN, оснащаемые до 1995 года GA16DS . взамен получили GA16DE .Мощность последнего варьировалась от 102 л.с. (для «европеек») до 110 л.с. (для «японок»).

Двигатели серии GA очень неприхотливы в эксплуатации и не очень требовательны к качеству масла и топлива. Правда из-за нашего «качественного» этилированного бензина могут возникнуть проблемы с системой топливоподачи (это касается как инжекторных, так и карбюраторных двигателей). Однако дела в этом плане и у других японских двигателей обстоят ничуть не лучше.

Из отличительных особенностей серии GA стоит отметить наличие цепи в приводе газораспределительного механизма (что является несомненным достоинством). Причем, этих цепей две. Первая, более длинная цепь охватывает шестерню коленвала и двойную промежуточную шестерню. Вторая цепь покороче приводит в движение от промежуточной шестерни два распределительных вала.

Cложных систем изменения фаз газораспределения (типа тойотовской системы VVTi ) у этих двигателей также нет.

В целом, следует отметить, что двигатели серии GA более надёжны в эксплуатации (но более сложны в ремонте), чем тойотовские двигатели аналогичного литража серии A ( 4A . 5A ).

Сводная таблица с данными по серии GA

Интересные записи

• Nissan R Nessa: цена, технические характеристики, фото Ниссан Рнесса, отзывы, обои — Catalogcars.ru
• Краш-тест Nissan Micra/March
• Nissan Cima 1997, бензин, 4100 куб.см, 270 — отзыв владельца
• Купить новый Nissan X-Trail 2013 на Таганке . Обзор, фото, цены и комплектации Ниссан Икс Трейл. от 1 060 000 руб.. Обзор, фото, цены и комплектации Ниссан Икс Трейл.
• Ниссан Тиида клиренс

Недопустимые значения компрессии для двигателя

На первый взгляд, может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. У компрессии есть верхний порог, который переходить нельзя, так как это повлечет за собой перегрев двигателя, и, как следствие, оседание нагара, чрезмерную нагрузку на поршни, кольца, вследствие чего детали двигателя могут выйти из строя.

Низкое давление в двигателе влечет за собой перерасход топлива и масла. Не допустимо, чтобы в отдельно взятых цилиндрах оно резко отличалась от соседних. Разная компрессия в цилиндрах говорит о серьезных проблемах в моторе – износах и появившихся дефектах, требующих замены или ремонта деталей.

Таким образом, плохая компрессия – это:

1. повышенная,
2. низкая,
3. разная.

Перечень основных неисправностей и методы их устранения

Существуют наиболее часты поломки у двигателя QG15DE, но при проведении качественного и своевременного технического обслуживания их можно минимизировать или избежать.

Растянута цепь ГРМ

Очень редко можно встретить лопнувшую цепь ГРМ, но более частым явлением является её растяжение. При этом:

1. Двигатель заводится плохо или не заводится вообще. При этом необходимо, чтобы стартер совершал длительную работу, что также влияет на его эксплуатационный срок.
2. Появление плавающих оборотов на холостом ходу.
3. Возможны провалы в работе, очень похожие на последствия вышедшей из строя свечи зажигания.
4. Повышенный уровень шума при работе двигателя.

Выход из ситуации один – произвести замену цепи ГРМ. Сейчас много качественных аналогов, цена которых достаточно доступна поэтому нет необходимости в покупке оригинала, ресурс которого составляет не менее 150000 км.

Мотор не заводится

Проблема очень частая, и если цепь ГРМ при этом не при чём, то следует обратить внимание на такой элемент как дроссельная заслонка. На двигателях, выпуск которых начался с 2002 года (Nissan Sunny), устанавливались электронные заслонки, крышка которых требует периодической чистки

Второй причиной может стать засорившаяся сетка бензонасоса. Если её чистка не помогла, то скорее всего вышел из строя сам бензонасос. Для его замены не всегда требуется помощь специалистов СТО, такая процедура выполняется своими руками.

И как последний вариант – вышедшая из строя катушка зажигания.

Свист

Чаще всего возникает при работе на пониженных оборотах. Причиной такого свиста является ремень генератора. Проверить его целостность можно непосредственно на двигателе, достаточно визуального осмотра. При наличии микротрещин или потёртостей, ремень генератора вместе с роликами следует заменить.

Сигнализатором пришедшего в негодность ремня генератора может стать лампа разрядки аккумуляторной батареи. При это ремень просто проскальзывает вокруг шкива и генератор не совершает требуемое количество оборотов. Проводя ремонт, также следует проверить датчик коленвала.

Резкие рывки на низких оборотах

Особенно чувствительны при начале езды и при включении первой передачи, также машина дёргается при разгоне. Проблема не критичная, вполне позволит добраться до дома или до ближайшей станции технического обслуживания, но для решения потребуется привлечение мастера по настройке инжекторов. Скорее всего, необходима перепрошивка системы ЭБУ или посмотреть, как работают основные регулировочные датчики. Такая проблема встречается как на моделях с механикой, так и с АКПП.

Недолговечность катализаторов

Последствием вышедшего из строя катализатора является чёрный дым из выхлопной трубы (это не пришедшие в негодность маслосъёмные колпачки или кольца, а также неисправность неисправность лямбда-зонда), и повышение уровня CO. После появления чёрного густого дыма катализатора следует немедленно заменить.

Недолговечные составляющие системы охлаждения

Система охлаждения для мотора QG15DE не отличается длительным эксплуатационным сроком. Например, заменив термостат, через некоторое время можно обнаружить капли охлаждающей жидкости, особенно в месте, где находится сальник свечного колодца. Часто выходит из строя помпа или датчик температуры.

Проверка компрессии в цилиндрах Nissan Primera 2001-2007

Инструменты:

Детали и расходники:

Примечание:​

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению — и по разнице значении в отдельных цилиндрах, можно с достаточной степенью точности определить степень — общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором-компрессометром, который в настоящее время можно свободно приобрести — в крупных магазинах автозапчастей.

Важным условием правильности показаний при проверке компрессии является исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Снизьте давление в системе питания. После снижения давления — не устанавливайте на место предохранитель топливного насоса, чтобы отключить топливный насос.

З. Снимите катушки зажигания и выверните все свечи. Более подробно здесь.

4. Вставьте и удерживайте рукой компрессометр или вверните его в свечное отверстие проверяемого цилиндра.

5. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

6. Включите стартер и проворачивайте — им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

Примечание:

Для получения правильных показаний — компрессометра коленчатый вал должен вращаться с частотой 180-200 об/мин или выше, но не более 350 об/мин.

7. Записываем показания компрессометра.

8. Установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание:

У компрессометров иной конструкции показания могут сбрасываться другими способами в соответствии с инструкцией к прибору.

9. Повторите операции пп. 4-8 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа.

10. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

11. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если же компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

ПОЛЕЗНЫЕ СОВЕТЫ

Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2 — 0,3 мпа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о не герметичности впускного клапана, а через глушитель — о не герметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырьков или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник статьи: http://carpedia.club/Proverka-kompressii-v-tsilindrakh-Nissan-Primera-2001-2007

Cylinder block

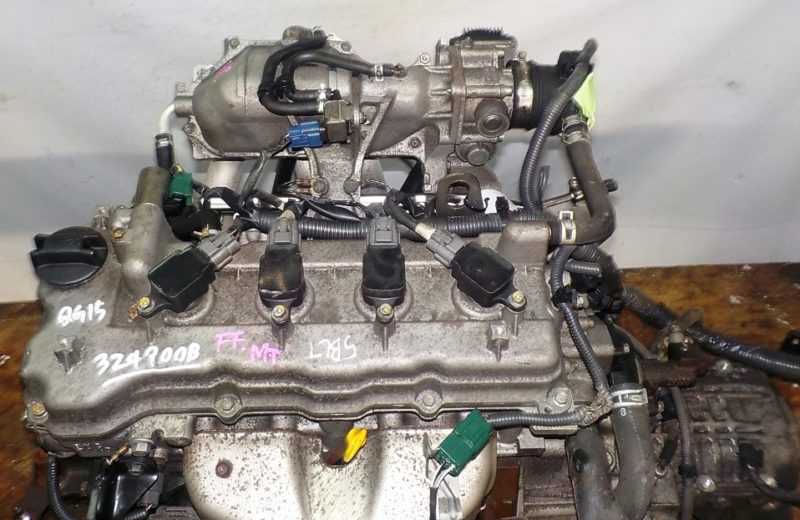

The QG15DE motor has a cast-iron cylinder block, cylinder bore is 73.6 mm (2.9 in) and the piston stroke is 88.0 mm (3.46 in). The pistons are each fitted with two compression rings and a single oil ring. The compression ratio is 9.9:1. The engine uses forged-steel connecting rods. The crankshaft main journal diameter is 49.95 mm (1.966 in) and pins journal diameter is 39.97 mm (1.57 in).

Cylinder block
Cylinder block alloy	Cast iron
Compression ratio:	9.9:1
Cylinder bore:	73.6 mm (2.9 in)
Piston stroke:	88.0 mm (3.46 in)
Number of piston rings (compression / oil):	2 / 1
Number of main bearings:	5
Block Height:	–
Cylinder inner diameter (standard):	73.600-73.630 mm (2.8976-2.8988 in)
Piston skirt diameter (standard):	73.575-73.605 mm (2.8966-2.8978 in)
Piston pin outer diameter:	18.989-19.001 mm (0.7476-0.7481 in)
Piston ring side clearance:	Top	0.040-0.080 mm (0.0016-0.0031 in)
Second	0.040-0.080 mm (0.0016-0.0031 in)
Oil	0.035-0.115 mm (0.0014-0.0045 in)
Piston ring end gap:	Top	0.200-0.490 mm (0.0079-0.0193 in)
Second	0.370-0.610 mm (0.0146-0.024 in)
Oil	0.200-0.690 mm (0.0079-0.0272 in)
Connecting rod center distance:	–
Connectin rod small end inner diameter:	19.000-19.012 mm (0.7480-0.7485 in)
Connectin rod big end inner diameter:	43.000-43.013 mm (1.6929-1.6934 in)
Crankshaft journal diameter:	49.956-49.964 mm (1.9668-1.9671 in)
Crankpin diameter:	39.968-39.974 mm (1.5735-1.5738 in)

Как померить компрессию копрессометром

Прибор, состоящий из манометра и прорезиненной трубки, которым измеряется компрессия в двигателе, называется компрессометр.

Применяются следующие приборы:

1. прижимные,
2. универсальные,
3. гибкие,
4. резьбовые.

Специалисты считают, что изо всех типов компрессометров лучше использовать резьбовые. Они дают более точные сведения. Замерить компрессию в двигателе необходимо в каждом цилиндре в отдельности. Шланг измерительного прибора вставляется в свечное гнездо.

Теперь, когда все готово для замеров, заводите двигатель и выжимаете газ до упора, дайте немного двигателю поработать. Проверьте показания манометра и запишите их. Переведите шланг компрессометра в следующее свечное отверстие, и таким же путем проведите измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

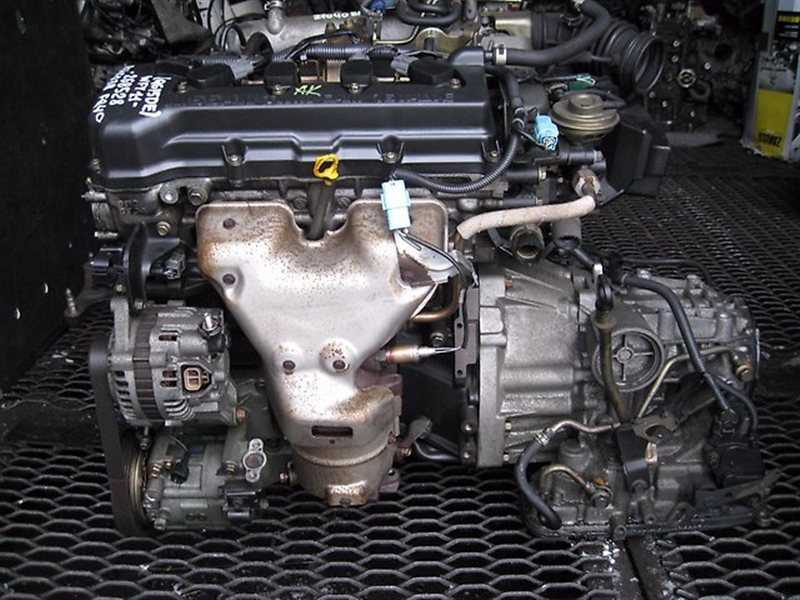

Технические характеристики QG18DE 1,8 л/125 л. с.

Объем цилиндров в двигателе QG18DE производителя Nissan увеличен до 1,8 л. При этом расход топлива практически такой же, как у 1,6 л модификаций – 10,2 л/100 км в городском цикле. Разработчиками использована рядная схема двигателя с 4 цилиндрами, изготовленными чугунными гильзами внутри блока из точно такого же конструкционного материала.

ГБЦ QG18DE

Чтобы увеличить мощность силового привода QG18DE, руководство Nissan использовало следующие технические решения:

• система зажигания DIS-4 с индивидуальной для каждого цилиндра катушкой;
• завихритель внутри заслонки впускного тракта;
• схема газораспределения DOHC 16V;
• регулировка фаз с помощью гидромуфты NVCS.

Изначально технические характеристики QG18DE соответствуют табличным значениям:

Изготовитель	Nissan (Aguascalientes, Yokohama, Atsuta Plant)
Марка ДВС	QG18DE
Годы производства	1999 – 2006
Объем	1769 см3 (1,8 л)
Мощность	85,3 – 94 кВт (116 – 128 л. с.)
Момент крутящий	163 – 176 Нм (на 2800 об/мин)
Вес	135 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	NDIS (4катушки)
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков, 5 опор
Материал блока цилиндров	чугун
Диаметр цилиндра	80 мм
Поршни	алюминиевый сплав, юбка стандартная, цековки нет
Коленвал	6 противовесов, 5 опор
Ход поршня	88 мм
Горючее	АИ-95
Нормативы экологии	Евро-3/4
Расход топлива	трасса – 6,1 л/100 км смешанный цикл 7,4 л/100 км город – 9,6 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W20 – 5W50, 10W30 – 10W60, 15W40, 15W50, 20W20
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для QG18DE по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	2,7 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	гайки, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,1 л (2000 – 2002) или 6,7 л (2003 – 2006)
Помпа	GWN73A от GMB
Свечи на QG18DE	оригинал Nissan 22401-50Y05; аналоги 3130 и K16PR-U11 от Denso, 0242235544, 0242229543 от Bosch
Зазор свечи	1,1 мм
Цепь ГРМ	13028-4М51А, 72 пина
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Comline CNS12243, Bosch 0986AF2594, Ashika 20-01-108, AMc NA-289, Alco M-9640
Масляный фильтр	Blue Print ADN12112, Ashika 10-01-120, AMC NO-2223, Alco SP-1002 (M20 x 1,5)
Маховик	облегченный, 6 посадочных отверстий
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Glaser N76826-00, Corteco 19036016, BGA VK5328
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 83,4 – 93,2 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 46 – 52 Нм (коренной) и 13,7 – 15,7 Нм + 40° (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Как правильно померить компрессию в цилиндрах двигателя

Компрессия двигателя говорит о состоянии двигателя, его ресурсе, мощности, тяговитости. Данную процедуру нужно выполнять каждые 20-30 тыс.км пробега, а так же перед покупкой автомобиля. Даже при проверке в сервисе, ВАМ понадобятся знания «как правильно измерить компрессию», т.к. сервисмены любят обманывать, и делают на вас деньги. Начнём с теории: Компрессия – давление, создаваемое в цилиндре в конце сжатия такта. Здесь же уместен ещё один термин: Степень сжатия двигателя. Степень сжатия двигателя выражается в следующим соотношении: компрессия/объём камеры сгорания.

Какая компрессия должна быть в цилиндрах двигателя ВАЗ?

Нормальная компрессия двигателя составляет не менее 10 бар (1,0Мпа), а разница между цилиндрами не должна превышать 1 бар (0,1 Мпа). Если у вас с 1по 4 цилиндр компрессия составляет 11-12-11-12, то двигатель в порядке, но не забывайте регулировать клапана каждые 2500 км. Если у вас 11-9-12-11, то нужно искать причину и делать ремонт, т.к. езда в таких условиях только убьёт двигатель.

Сколько должна быть идеальная компрессия? Идеальная компрессия должна составлять по 14 бар для 8-ми клапанного мотора в каждом цилиндре с минимальными разбросами (14-14-14-14).

Прибор для замера компрессии

Чем мерить компрессию? Существует специальный прибор для измерения компрессии, называется он «компрессометр». Данные приборы бывают двух видов: прижимные, универсальные, гибкие и резьбовые.

Как замерить компрессию двигателя?

Для проверки компрессии нам понадобится свечной ключ, заряженный аккумулятор и компрессометр. Так же не обойтись без помощника.

1. Прогреваем двигатель до рабочей температуры.
2. Выворачиваем все свечи.
3. В появившееся свечное отверстие устанавливаем прибор для замера компрессии (компрессометр).
4. Помощник нажимает на газ до упора и заводит автомобиль в течении 6-10 секунд.
5. Запоминаем показания компрессометра и проводим аналогичные операции на остальных цилиндрах.

Низкая и разная компрессия в двигателе, что делать?

Если после проверки компрессии, компрессометр показал ниже 10 бар хоть в одном цилиндре, то нужно срочно узнать причину и устранить неисправность, иначе вы рискуете потерять компрессию в остальных цилиндрах.

Если, например, у вас нет достаточной компрессии в 1,4  и любом другом цилиндре:

• Набираем в медицинский шприц около 10 кубических сантиметров моторного масла.
• Брызгаем в появившееся отверстие маслом.
• Заново мерим компрессию.

Если после повторного замера, компрессия поднялась, значит изношены кольца. Если результат остался такой же – значит прогорели или зажаты клапана. Зажатые клапана можно отрегулировать, а прогоревшие – менять.

Большая компрессия в двигателе. Основные причины.

Не радуйтесь, если ваши показания компрессии зашкаливают, это никак не свидетельствует о крутизне вашего движка. Как писалось выше – идеальная компрессия для 8-клапанного мотора это 14-14-14-14. Если ваша компрессия выше этих цифр, то пора задуматься о неисправностях. Большая компрессия может повредить перегородки у поршней, подрать цилиндры. Ниже приведены основные причины повышенной/высокой компрессии: Большая компрессия создаётся за счёт излишек масла в цилиндре, поэтому она иногда ещё называется «масляная компрессия».

Износились и умерли маслосъёмные колпачки (МСК).
Износились или залегли маслосъёмные кольца. (В таких случаях неизбежно потребление масла

Проверьте уровень масла: Как проверить уровень масла в двигателе? Так же обратите внимание на запуск двигателя после долгой стоянки, например, с утра. При потреблении масла в двигателе, выхлоп будет чёрного цвета).
Возможно в цилиндрах есть нагар

Попробуйте избавиться от него раскоксовкой.

Признаки плохой компрессии

Если вы столкнулись с проблемами, изложенными ниже, то возможно, НО  ДАЛЕКО НЕ ФАКТ, что ваш двигатель имеет недостаточную компрессию

Поэтому, нужно обращать внимание не на признаки, а нужно просто замерить компрессию

1. Пропуски в зажигании.
2. Троит.
3. Низкая динамика.
4. Стук двигателя.
5. Есть масло.
6. Чёрный дым.
7. Плохой холодный запуск.
8. Большой расход топлива.

Как поднять компрессию двигателя иными способами?

Существует несколько вариантов поднятия компрессии без ремонта. Данные операции никак не гарантируют рост компрессии, но попытаться можно. Но всё же рекомендуется устранить неисправность механическим воздействием – устранить неисправность: перекинуть кольца или заменить клапана.

• Регулировка клапанов. Сам пробовал, действительно работает. Клапан мог быть зажат, поэтому не закрывался, вследствие чего – утечка компрессии.
• Роскоксовка – удаляет нагар и излишка масла в цилиндре.  Помогает только при залипших кольцах, если прогорели клапана – проводить данную операцию бессмысленно.
