Секвентальная коробка передач: особенности, принцип работы

Секвентальная коробка передач на «ВАЗ»

Разнообразие коробок переключения передач, устанавливаемых на современные автомобили, некоторых автолюбителей приводит в определенное замешательство, особенно тогда, когда приходится остановить свой выбор на том или ином типе трансмиссии. Именно поэтому, в данной статье мы ответим на вопрос: «Что такое секвентальная коробка передач, принцип работы и основные ее отличия?».

Конструктивное исполнение

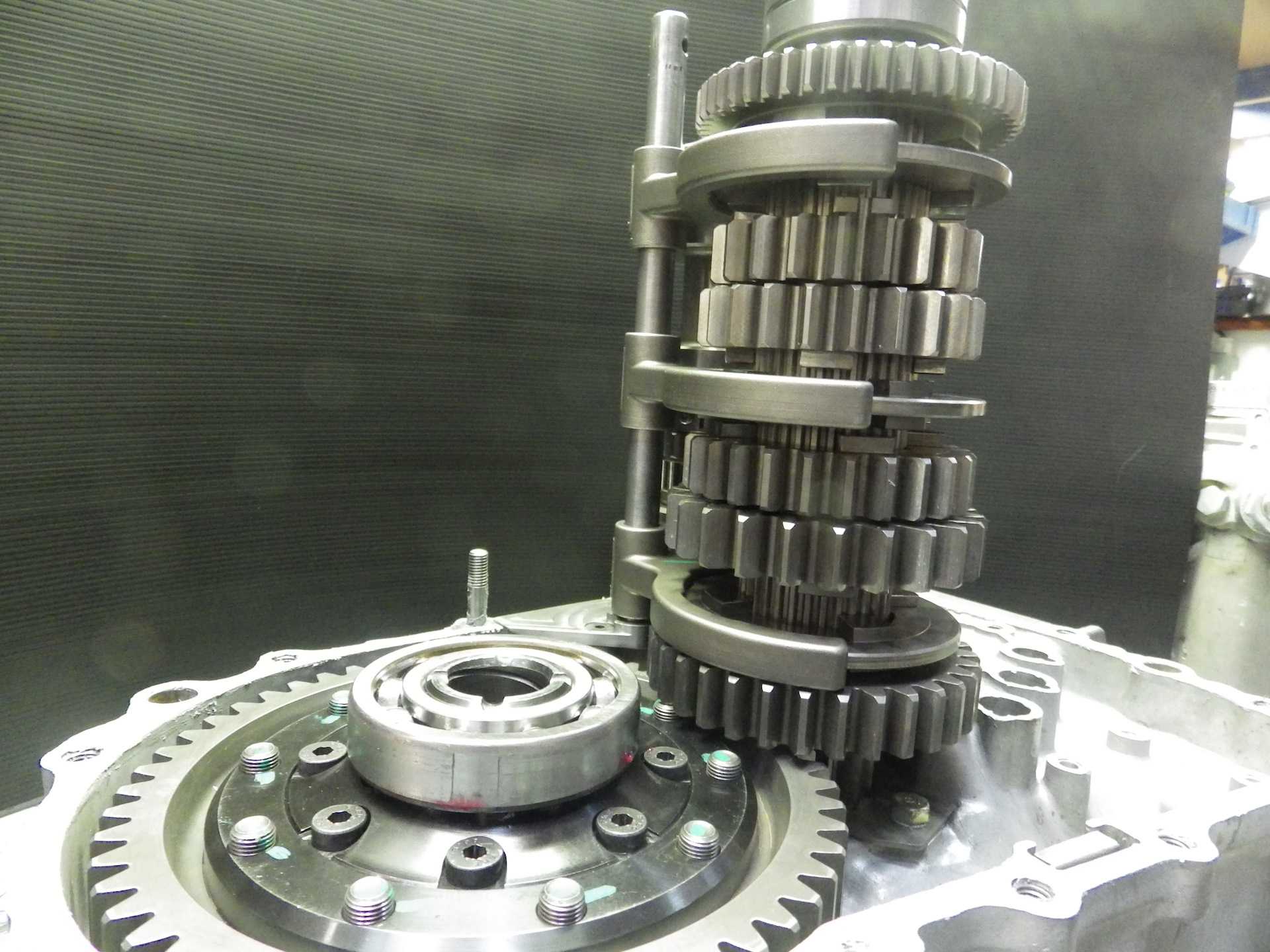

Основой конструкции такой КПП служит секвентальный механизм (см. фото 1), позволяющий переключать передачи исключительно по возрастанию (убыванию).

Рычаг секвентальной КПП способен перемещаться только вперед или назад, а номер включенной передачи индицируется на дисплее. Специальный вал, обладающий бороздами волнообразной формы, осуществляет управление вилками переключения, и происходит это следующим образом. При толчке рычаг, вал проворачивается на градус определенной величины и приводит в движение вилки переключения, а их расположение, и, следовательно, включение той или иной передачи, обуславливается фигурной формой борозд.

В качестве привода секвентальной коробки передач, как правило, используют пневматические или электрические механизмы, а органы управления (кнопки, переключатели) располагают на рулевом колесе или под ним.

Итак, мы рассмотрели конструктивное исполнение данной КПП, точнее, его основной элемент – секвентальный механизм. Далее – принцип функционирования.

Секвентальная коробка передач, принцип работы

Принцип действия КПП данного типа практически аналогичен принципу функционирования знакомой большинству автолюбителей механической трансмиссии. Тем не менее, отличия существуют, и мы их рассмотрим:

Наличие электронного блока управления, выполняющего функции отсутствующей педали сцепления.
Использование механизма переключения гидравлического типа для переключения передач, что существенно сокращает время данной операции (до 150 миллисекунд).

Именно последняя особенность секвентальных коробок передач предопределила область применения данных механизмов. Ими оснащаются гоночные болиды – участники соревнований класса «Формула-1» и ей подобных. Основной причиной, определившей такую область использования секвентальных КПП, стала их способность минимизировать время включения нужной передачи в режиме сильной вибрации, сопутствующей высоким скоростям. Тем не менее, некоторые автопроизводители успешно используют подобные механизмы для оснащения обычных автомобилей.

Разумеется, секвентальные коробки передач, принцип работы которых мы рассмотрели выше, обладают не только определенными достоинствами, но и некоторыми недостатками.

Плюсы и минусы секвентальных КПП

Функционирование любого механизма под нагрузкой предопределяет наличие у него некоторых (и не только положительных) эксплуатационных особенностей. К числу неоспоримых достоинств секвентальных коробок относят:

Экономичность, обеспеченная минимальным временем переключения.
Простота управления автомобилем (особенно для новичков), обусловленная отсутствием педали сцепления.
Возможность выбора режима переключения передач: автоматический или механический.
Наличие «подрулевых лепестков», позволяющих выполнять переключение, не отрываясь от управления автомобилем (оставляя руки на рулевом колесе).

Минусами КПП данного типа, обусловленные особенностями конструктивного исполнения, специалисты считают:

Низкая степень эксплуатационной надежности гидравлического механизма, вызванная неустойчивостью агрегата к износу.
Высокая стоимость ремонтно-восстановительных работ.

Что такое секвентальная коробка передач?

Секвентальная коробка передач (от англ. sequence — последовательность, англ. sequential manual gearbox) — коробка передач, допускающая только последовательное их переключение. От коробки передач классического типа отличается принципом работы механизма переключения передач. Последовательное переключение удобно в тех случаях, когда воздействие на орган управления осуществляется ногой (например, на мотоцикле), когда требуется быстрое переключение (например, на спортивном автомобиле) или при наличии большого количества передач, выбор которых традиционным способом перемещения рычага неудобен (на тракторах, грузовых автомобилях). Обычно переключение осуществляется смещением органа управления от нейтрального положения.

Механизм переключения может быть как прямого действия, например на мотоциклах, так и с сервоприводом (автоматизированным или неавтоматизированным).

На мотоциклах принята следующая схема управления коробкой передач:

перемещение рычага вверх — переход на передачу вверх;
перемещение рычага вниз — переход на передачу вниз;
нейтраль (выключение передачи) обычно находится между первой и второй передачами, причём включается не полным ходом рычага.

На автомобилях обычно управляется рычагом, одновременно выполняющим роль селектора режимов и переключения передач, но может управляться кнопками, расположенными на рулевом колесе. На тракторах управление секвентальной КПП может быть дублированным: рычагом и педалью.

Обозначается секвентальный режим латинской буквой «S».

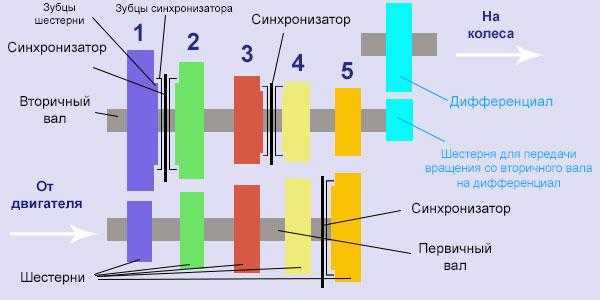

В основу секвентальной коробки передач положена обычная механическая трансмиссия, только чуть-чуть модернизирована и «усложнена». Процесс переключения передач происходит с использованием гидравлики, это главное отличие этой коробки от роботизированной. Также переключения происходят последовательно, то есть не проскакивая скорости.

Использование гидравлики позволяет сократить время переключения передач секвентальной коробки до 150 миллисекунд. Так же позволяет уберечь коробку от «грубого» обращения с ней.

Рычаги переключения скоростей расположены обычно на руле. Существует как автоматическое переключение, так и ручное. Обычно это три режима:

1) стандартный механический;

2) спортивная механическая;

3) автоматическое переключение передач секвентальной коробкой без вмешательства водителя.

Например в моделях M3 марки BMW скорость переключения передач снизилась до 80 миллисекунд. Это достигнуто благодаря использованию аэрокосмических технологий, технологий применяемых в «Формуле-1». Также секвентальные коробки имеют множество режимов, облегчающих жизнь водителю. Это режим подъёма в гору, снежная трасса и многие другие.

В обычных коробках в процессе переключения скоростей тяга привода подтягивается, поворачивается, нажимается, и «выбирается» нужная нам передача. В секвентальной же коробке создаётся давление в гидравлическом узле и наполняется гидроаккумулятор. Затем посредством работы гидравлической системы происходит процесс переключения передач.

К примеру, в BMW M6 имеется функция „Drivelogic“ секвентальной КПП. Переключать передачи можно двумя способами: с помощью рулевых переключателей, или используя рычаг переключения передач в центральной консоли, позволяющий мгновенно переходить с одной передачи на другую, не снижая скорость или мощность двигателя и не прибегая к помощи сцепления. Система Launch Control, использующая оптимальный диапазон оборотов для автоматического переключения передач, обеспечивает максимально быстрый разгон. При этом ногу с педали акселератора убирать не надо. Трогаться с места допустимо и на второй передаче (например, на льду).

Секвентальная коробка передач основана на обычной механической коробке передач. Среди важнейших инноваций — использование двух переключателей, расположенных на рулевом колесе, кроме обычного рычага селектора. Водитель может переключать передачи, не снимая руки с руля. Переключение передач строго последовательно – ни одну нельзя пропустить. Секвентальная коробка уменьшает риск неаккуратного переключения передач и перегрузку зубцов передачи.

Для составления публикации была использована информация с Википедии, bmw.ru, autoclub36.ru и cars-area.ru.

Секвентальная коробка передач

Эволюция механической коробки передач привела к изобретению целого ряда типов трансмиссий, которые в той или иной мере упрощали водителю управление автомобилем. Важным шагом в этом плане стало изобретение автоматической коробки передач, которая впоследствии трансформировалась и совершенствовалась, позволяя водителю вообще не задумываться о том, когда и как нужно переключиться на нужную передачу. Но и механическая трансмиссия не осталась без внимания инженеров – ее тоже постоянно модернизировали и модифицировали, изобретая все новые и новые механизмы переключения передач. Одним из результатов таких изысканий стала секвентальная коробка передач – трансмиссия, отличающаяся тем, что ее передачи можно включать только в строгой последовательности: вверх для повышения передачи, вниз – для понижения.

Принцип работы секвентальной трансмиссии

Этот тип КПП построен на базе обычной механической трансмиссии. Ее основное отличие заключается в том, что вместо косозубых здесь стоят прямозубые шестерни, отсутствует педаль сцепления (эту роль выполняет электронный блок управления), а передачи в этой коробке переключаются при помощи гидравлического механизма

Это в значительной мере (до 150 миллисекунд) сокращает скорость переключения, что наиболее важно для спортивных автомобилей, на которых, кстати, секвентальная КПП устанавливается наиболее часто. Так, именно коробка передач с секвентальным механизмом монтируется на гоночные болиды, участвующие в Формуле 1 и прочих соревнованиях подобного толка. Конструкторы поняли, что коробка передач с таким механизмом будет наиболее удобной для гонщика, ведь при езде на высокой скорости, когда автомобиль подвержен вибрации, достаточно сложно попасть в нужную передачу

А секвентальная коробка передач справляется с этой задачей на пять с плюсом

Конструкторы поняли, что коробка передач с таким механизмом будет наиболее удобной для гонщика, ведь при езде на высокой скорости, когда автомобиль подвержен вибрации, достаточно сложно попасть в нужную передачу. А секвентальная коробка передач справляется с этой задачей на пять с плюсом.

Впрочем, уже не один десяток лет секвентальный механизм переключения передач используют и на «гражданских» машинах. В обиходе его называют «ручным» режимом и характерен он для автоматических трансмиссий.

Плюсы и минусы секвентальной коробки передач

Как и у всякого механизма, который работает под нагрузкой, у секвентальной трансмиссии есть свои особенности

К положительным сторонам этого агрегата относится отсутствие педали сцепления, что важно для водителей-новичков (если мы говорим об использовании этого типа трансмиссии на серийных автомобилях). Вторым положительным фактором селективной КПП считается скорость переключения передач, которая выше чем у классических автоматической и механической трансмиссий. Третьим плюсом этой коробки передач является экономичность – благодаря сокращенному времени переключения передач

Четвертый аспект – выбор из двух режимов переключения передач (автоматический либо механический). Для такой коробки характерно наличие подрулевых «лепестков», посредством которых водитель переключает передачи, не отрывая рук от рулевого колеса

Третьим плюсом этой коробки передач является экономичность – благодаря сокращенному времени переключения передач. Четвертый аспект – выбор из двух режимов переключения передач (автоматический либо механический). Для такой коробки характерно наличие подрулевых «лепестков», посредством которых водитель переключает передачи, не отрывая рук от рулевого колеса.

Есть у этой коробки и свои минусы, и кроются они в конструкции самого агрегата. Дело в том, что гидравлический механизм секвентальной КПП неустойчив к износу и при езде под большой нагрузкой склонен к частому выходу из строя. На спортивных автомобилях, где нагрузки весьма высоки, такую коробку зачастую перебирают после каждой второй гонки. Для секвентальных коробок, использующихся на серийных автомобилях (BMW M3, M5, Mercedes-Benz C-Class) характерен более высокий ресурс мощности вследствие того, что они не испытывают перегрузок, подобно гоночным автомобилям

И все же, если эксплуатировать секвентальную коробку неправильно (в ручном режиме важно чувствовать момент и вовремя переключать передачи), то и на серийном автомобиле она долго не прослужит – может выйти из строя гидравлический привод сцепления и прочие узлы и агрегаты этой трансмиссии. А ремонт секвентальной КПП – удовольствие не из дешевых. Рубрика: Последние новости, Советы специалистов

Рубрика: Последние новости, Советы специалистов

Как это работает

Все мы знаем, что такое автоматическая или адаптивная и механическая коробка. В первом случае система все делает сама, опираясь на текущие нагрузки и скорость движения машины. То есть адаптируется под машину. В случае с механикой нужно самостоятельно переключать передачи.

В случае с секвентальной КПП важно заметить, что она отличается способностью переключать скорости последовательно. Грубо говоря, если на механике можно «перепрыгнуть» с 5 на 3 скорость, то секвенталка этого сделать не позволит. Есть последовательность переключений, нарушать которую СКПП не может

Есть последовательность переключений, нарушать которую СКПП не может

Есть последовательность переключений, нарушать которую СКПП не может.

Изначально СКПП создавались для гоночных авто, болидов Формулы 1 и машин, которые принимают участие в профессиональных гонках. Но идея понравилась автопроизводителям, из-за чего многие внедряют такие коробки в гражданские машины. И это радует.

Ошибка многих в том, что они считают СКПП аналогом АКПП. На деле источником вдохновения для создания секвенталки служила механика. Строили ее на базе МКПП.

Рассмотрим принцип работы этого устройства и ключевые особенности СКПП. Так вы поймете, что это и как работает вся система секвенталки.

У СКПП нет педали сцепления. Это приятно радует тех, кто не имеет большого опыта вождения. Управление упрощается, не нужно постоянно выжимать сцепление. За него отвечает электроника, получающая сигналы от сенсоров при считывании нажатий на педаль газа и включении передачи. Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера.
В конструкции секвенталки используют шестерни прямозубного типа. Их КПД выше по сравнению с косозубыми конструкциями, стоящими на механике. Последние обладают внушительными потерями при трении. Хотя прямозубки передают меньший крутящий момент. Чтобы компенсировать это, шестерни ставят большого размера.
Сервопривод гидравлического типа. Последняя отличительная черта. Такое устройство осуществляет переключение между скоростями. Сейчас многие уверены, что гидросервопривод — это достояние роботизированных коробок. Распространенная ошибка, ведь там используют электрические девайсы.

Работает секвенталка предельно просто. Вы можете использовать непосредственно рычаг КПП или подрулевые лепестки. Это заимствованная из гоночных болидов технология, которая очень хорошо прижилась в народе. Особенно в компании БМВ и Тойота.

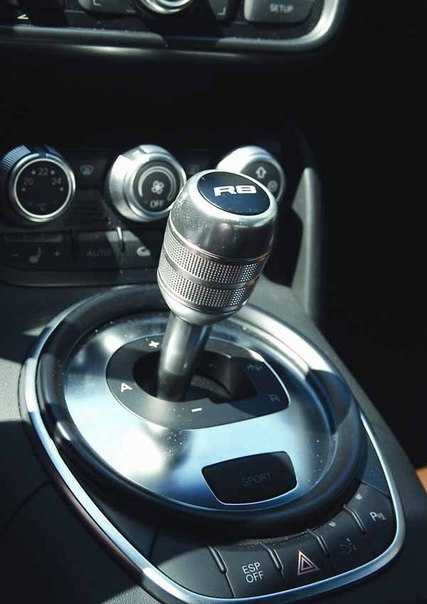

Если взглянуть на коробку, на ней вы увидите рычаг, который перемещается вверх и вниз. Плюс есть дополнительные режимы, в зависимости от автопроизводителя.

Нажатие вверх (там где стоит +) поднимает на одну передачу вверх, а движение в сторону с «минусом» позволяет опустить коробку на 1 передачу.

Вот что значит комфортно и удобно. Не удивительно, что многие стремятся поставить СКПП себе на машину. Некоторые умельцы умудряются впихнуть коробку на ВАЗ 2108 и 2107. Есть и заводские модели, идущие в паре с секвентальной.

Но скажу честно. Это актуально для спортивных машин, от которых ждешь скорости и минимальных потерь при разгоне. Для автомобиля, под капотом которого менее 150-200 лошадиных сил, и которые служат для семейных поездок, в СКПП нет никакой потребности.

Коробка SMG: секвентальная трансмиссия

Как известно, на начальном этапе в автомобилестроении использовалась исключительно механическая коробка МКПП.

Однако в дальнейшем инженеры разработали другие типы трансмиссий, при этом главной задачей стало максимальное упрощение управления автомобилем.

Настоящим прорывом стало появление автоматической коробки передач АКПП, которая позволила реализовать возможность выбора и переключения передачи автоматически, то есть без участия водителя.

При этом гидромеханический «автомат» не вытеснил традиционную механику по целому ряду причин, МКПП продолжили дорабатывать, конструкция постоянно совершенствовалась. В результате одной из разновидностей МКПП стала секвентальная коробка передач.

В двух словах, такая трансмиссия отличается от аналогов тем, что повышенные и пониженные передачи включаются только в определенной последовательности. Если просто, водитель авто с так называемой секвенталкой переключается строго по порядку «вверх», чтобы включить повышенную, или «вниз» для включения пониженной передачи.

При этом на обычной механике водитель может переключать передачи по принципу «поиска», то есть произвольно. Главное, чтобы передача соответствовала скорости движения и т.д. На практике, например, можно тронуться со второй и сразу переключиться на четвертую. Секвентальная КПП сделать этого не позволит.

Устройство и принцип работы секвентальной коробки передач

Как уже было сказано, секвентальная КПП (иногда называется селективной коробкой передач) в основе имеет простую механическую трансмиссию. Однако есть и отличия от МКПП.

Прежде всего, нет педали сцепления, то есть секвентальная коробка похожа на классический автомат. Также в конструкции применены прямозубые шестерни вместо косозубых. За «выжим» сцепления вместо водителя отвечает отдельный ЭБУ, переключение передачи реализовано посредством специального гидромеханизма.

Такие особенности позволяют добиться высокой скорости переключений, что незаменимо для спорткаров, гоночных болидов и т.д. Кстати, именно на таких машинах зачастую и устанавливается секвентальная коробка, хотя данный тип КПП можно встретить и на гражданских версиях.

Дело в том, что на высокой скорости машина сильно вибрирует, в результате чего достаточно сложно включить нужную передачу на обычной механике, причем сделать это нужно очень быстро.

Как видно, секвентальная КПП фактически является более привычным сегодня «роботом». Также обычный автомат с ГДТ, который имеет возможность ручного управления (Типтроник), напоминает в этом режиме работу секвентальной КПП.

Принцип секвентальности

Последовательное переключение передач можно отметить, например, на мотоциклах, где они включаются ногой. Нейтральное положение там располагается чаще всего между первой и второй передачей. Та же механика применяется на тракторах, на больших грузовиках . Наибольшее же распространение последовательное включение получило в коробках спортивных автомобилей , где дорога каждая миллисекунда и недопустимо снижение скорости при переключении. Использование гидравлики позволяет ещё больше ускорить этот процесс и сократить его до минимума.

Низкое начальное положение, 1-дюймовый 10-шлицевый входной вал, 1-дюймовый 10-шлицевый выходной вал, внешнее заднее уплотнение. На правой стороне основного корпуса на нижней стороне расположены два резьбовых отверстия, которые закрыты резьбовыми заглушками. В других применениях в этих отверстиях могут храниться жирные колпачки, которые несут поперечные валы для механизма боковой перемотки.

Также обратите внимание на небольшое усиливающее ребро, добавленное на нижней части заднего корпуса в задней точке крепления. Внутренне главный вал немного больше в корме основного корпуса, используя другую «прокладку», приводное устройство спидометра и стопорную гайку. Это незначительное изменение не часто отражается в текущих каталогах деталей

Для взаимозаменяемости задний корпус может быть заменен только с соответствующим изменением главного вала

Это незначительное изменение не часто отражается в текущих каталогах деталей. Для взаимозаменяемости задний корпус может быть заменен только с соответствующим изменением главного вала.

В основе секвентального механизма лежит обычная механическая коробка передач, несколько усложненная в процессе модернизации.
Главной особенностью является то, что с её помощью можно осуществлять переключение с пониженной на повышенную передачу без снижения скорости движения автомобиля, что неизменно происходит при работе традиционной КПП.

Чтобы использовать положение старшего стартера в более ранних автомобилях , вам необходимо установить более позднюю секцию переднего туннеля и панель перегородки каркаса. Здесь есть дополнительные укрепляющие ребра на внешней стороне колокольчика, чтобы уменьшить вибрацию и шум, а также более толстый передний фланец на колошнике для крепежных болтов. Также имеется уплотнение резинового вала на крышке корпуса коробки передач, которое является взаимозаменяемым и часто модифицируется с более ранними блоками.

В отличие от косозубых шестерен на традиционной коробке обычного автомобиля , в кулачковой шестерни прямозубые и длинные. Это роднит её с трансмиссией секвентальной коробки. И именно эта особенность позволяет и той, и другой системе переключаться, не снижая скорости. При этом устройство самой коробки проще – здесь нет синхронизаторов, а вместо множества мелких зубьев на шестерне и муфте торцевые выступы. Те самые кулачки, которые и входят напрямую в зацепление с зазором.

Также некоторые признаки того, что крышка переднего уплотнения могла быть выпущена на заводе раньше. Низкое положение положило стартер очень близко к нижнему фланцу на блоке двигателя. Высокое положение положило стартер очень близко к корпусу распределителя.

Пожалуйста, обратитесь к техническому оборудованию карданного вала для вариаций трех различных карданных валов , используемых для размещения этих различных редукторов. Сочетая способ движения между более удобной ручной системой и более управляемым автоматическим, просто поднимая или опуская рычаг, или, в более современных моделях , нажмите кулачки.

Восстановление автоматических коробок – этапы и задачи.

мастер на сервисе изучает узел и находит причины, по которым устройство не работает;
далее процесс демонтажа и разборки зависит от того, какой тип АКПП в вашем автомобиле;
после разборки можно визуально оценить детали, окончательно поставить диагноз и написать список запчастей;
далее новые комплектующие устанавливаются в агрегат, производится сборка и установка узла;
заливается новое масло строго в нужном объеме.

Если на вашей машине установлен вариатор, этапы по восстановлению CVT такие же как и при ремонте акпп. При пробегах свыше 200 000 км, такой узел требует к себе более тщательной диагностики на наличие износа корпуса,а также гидроблока. Но все зависит от производителя, режимов эксплуатации, качества обслуживания. Иногда такие виды вариаторов доходят до 350-400 тысяч км без значительных вложений

Важно, чтобы ремонт вариатора проводился специалистом, иначе можно смело отправляться за покупкой нового дорогостоящего узла

Особенности гоночной механики

Денис Комаров, технический директор гоночной команды, готовит кулачковую коробку передач к фотосъемке. Он бережно протирает ветошью одну из шестеренок агрегата — огромное прямозубое колесо. Если бы такая шестерня лежала в мастерской сама по себе, можно было бы подумать, что она из коробки большого старого грузовика. Между тем она принадлежит компактному хетчбэку Citroёn С2.

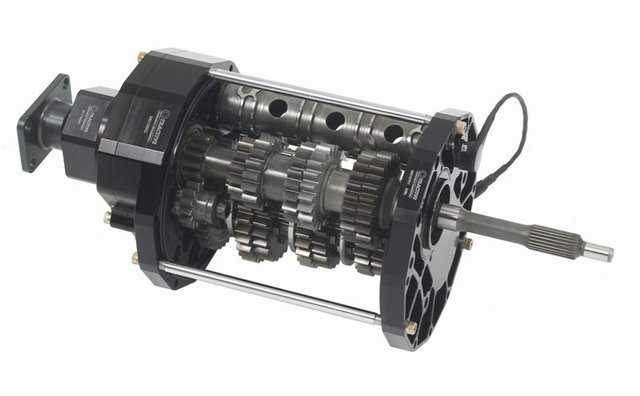

Наличие оси с пазами — главное отличие секвентальной коробки от обычной, с поисковым механизмом переключения.

Большой диаметр колеса объясняется двумя факторами. Во‑первых, коробка раллийной машины передает от двигателя на колеса солидный крутящий момент. А во-вторых, колесо прямозубое. Достоинство привычных косозубых шестерен, которые применяются в коробках «гражданских» автомобилей, заключается в том, что за счет более длинного зуба и, соответственно, большей поверхности распределения нагрузок они могут передавать тот же крутящий момент при меньших размерах. Кроме того, они работают заметно тише. Но прямозубые колеса применяются в гоночных машинах не случайно: они не создают осевых нагрузок на валах и повышают КПД коробки.

Удивительно, но гоночная коробка передач не сложнее, а даже проще обычной гражданской. Здесь нет никаких синхронизаторов, а вместо большого количества мелких зубцов, которые входят в зацепление при включении передачи на обычной коробке, применяются крупные кулачки — торцевые выступы на шестерне и муфте (обычно их 5−7 штук на колесо). Чтобы передачи включались как можно скорее, кулачки входят в зацепление с большим зазором по ширине. Поэтому при включении передач на раллийной машине можно слышать характерное металлическое клацанье — это кулачки шестерни и муфты столкнулись друг с другом.

По сути, кулачковая коробка устроена так же, как обычная серийная, — только вместо косозубых шестерен прямозубые, вместо зубчатых муфт кулачковые и никаких синхронизаторов.

Кулачковая коробка требует от пилота большой ловкости — особенно при переключении вниз: для синхронизации оборотов двигателя и трансмиссии необходимо филигранно работать педалью акселератора и прекрасно чувствовать автомобиль. При бережной езде пилот при переходе вниз пользуется сцеплением, в ходе гонки — особенно на машинах с секвентальной кулачковой коробкой — педаль сцепления ему практически не нужна. В том числе поэтому раллисты иначе, чем гражданские водители, выжимают педали. Правая нога у них обычно лежит на педали газа, а левая заведует сцеплением и тормозами

Четко работать акселератором очень важно, ведь без правильно выполненной перегазовки переход на понижающую передачу либо вообще не произойдет, либо будет сопровождаться жестким ударом. Именно поэтому пилоты раллийных машин ехидно улыбаются, когда я интересуюсь, насколько популярна кулачковая коробка среди любителей тюнинга

Конечно, находятся фанаты уличных гонок, которые заменяют серийные коробки кулачковыми. Такая замена улучшает динамику разгона, но требует от водителя постоянной концентрации внимания при переключении вниз, а также наполняет салон шумом от работы прямозубых шестерен. Кулачковая коробка воет примерно так же громко, как гражданская косозубая, когда в ее картере нет масла. Добавим сюда высокую стоимость кулачковых коробок (до €20 000 за агрегат) и невысокий срок службы — и придем к выводу, что установка кулачковой коробки на обычный автомобиль совершенно не оправданна. Конечно, срок службы автомобиля зависит и от субъективных факторов. В жестких гоночных условиях синхронизаторы долго не живут. Так что если за рулем гражданского автомобиля окажется маньяк, кулачковая коробка, вполне возможно, будет служить ему дольше привычной. Тем не менее со временем гоночный агрегат начнет издавать характерный стук, говорящий о том, что скруглившиеся кулачки не обеспечивают надежного зацепления. Такая коробка нуждается в замене износившихся пар. Денис рассказывает, что кулачковую коробку для проверки разбирают после каждой гонки, а некоторые пары в коробке приходится менять через каждые 2−3 этапа гонок. И это нормально!

Что такое КПП секвентального типа

Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.

Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.

Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.

Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.

Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.

Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.

Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.

Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.

Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.

Сфера применения секвентальной АКПП

Изначально такие коробки и в самом деле устанавливались только на автомобили, используемые в разных дисциплинах автоспорта. Впрочем, и сегодня этот тип трансмиссии в автогонках не имеет конкурентов, позволяя осуществлять переключение передач максимально быстро и без промежуточного падения оборотов. Несколько десятых долей секунды (строго говоря – минимум полсекунды) – это очень много там, где победителя от призёра зачастую отделяют сотые доли секунды. Добавьте к этому гидравлический механизм переключения – и получите действительно высокоскоростную трансмиссию, пускай и достаточно дорогую.

Но уже более двух десятилетий СКПП устанавливаются и на серийные авто. Пионером здесь оказался автоконцерн BMW, в настоящее время такой коробкой оснащаются, к примеру, модели M3/M5 от BMW или Mercedes-Benz С-класс. Некоторые путают такую трансмиссию с автоматом, именуя её «ручным» вариантом АКПП, что в принципе неверно, и мы об этом уже говорили. Обладатели авто, оснащённых секвентальной КПП, утверждают, что управление транспортным средством стало намного проще, а точного попадания в передачу в зависимости от режима движения не требуется.

На многие мотоциклы устанавливаются коробки, работающие по принципу последовательного переключения передач, причём такой технологии уже более 50 лет. Обычно это рычаг, переключаемый ногой, имеющий два положения: вперёд и назад. Нейтраль расположена между ними.

Секвентальная коробка передач устанавливается и на машины сельскохозяйственного назначения (трактора, гусеничная техника). Здесь рычаг переключения располагается также под ногами, как у мотоциклов, но может устанавливаться и на руль.

Наконец, СКПП оснащаются многие модели большегрузных грузовиков и другой тяжёлой спецтехники, у которых количество передач может превышать десяток – управлять такой механической коробкой было бы очень сложно.

Принцип работы секвентальной коробки передач

Конструкция секвентальной КПП по внешнему виду мало отличается от традиционной механической коробки передач.

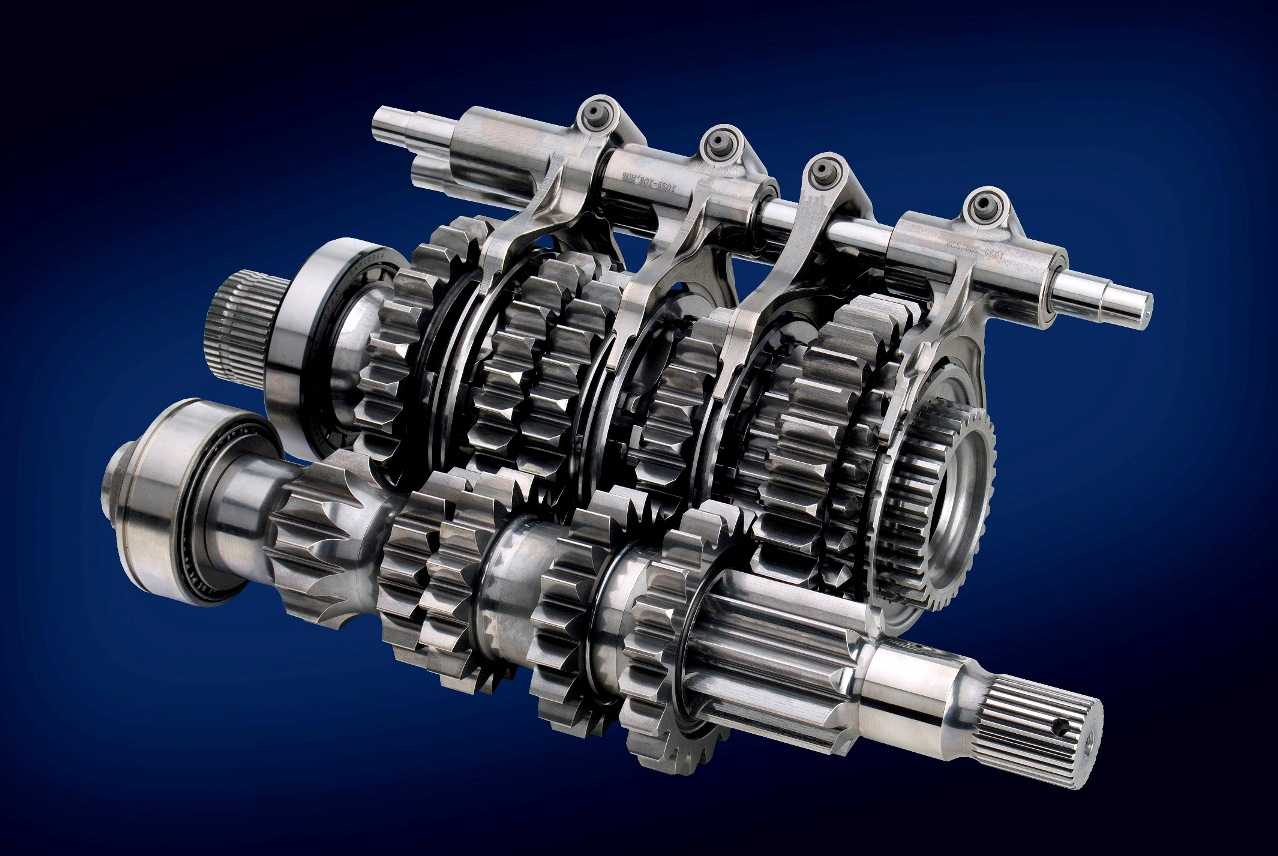

Если рассмотреть поближе шестеренчатый механизм, можно сразу заметить, что зубья расположены строго перпендикулярны боковой поверхности шестерни.

Это необходимо, чтобы обеспечить их прямолинейное перемещение во время переключения.

С одной стороны, прямозубые шестерни имеют меньшее трение, чем косогубые за счет полного соответствия поверхностей. С другой стороны, косогубые шестерни в механической коробке предназначены для увеличения крутящего момента, который выдерживает шестеренчатая передача. Поэтому во многие секвентальные коробки устанавливают шестерни увеличенных размеров по ширине. Тем самым усиливается конструкция зубьев и их прочность.

Конструкция секвентальной коробки переключения передач позволяет довольно просто организовать автоматическое переключение режимов. Различают следующие секвентальные КПП:

с обычной механической системой переключения передач;
со спортивной системой переключения;
с автоматизированной системой переключения.

Для увеличения скорости переключения применяются гидравлика. С помощью гидравлических сервоприводов время на переключение минимальное. Во время активации перехода на другую передачу наполняется гидроаккумулятор, что способствует созданию давления в гидравлической системе. Время переключения передачи составляет десятую долю секунды. Этот решающий факт определяет применение секвентальной КПП в спортивных автомобилях. Часто органы управления КПП выносят в область рулевой колонки, что еще больше упрощает управление режимами.
