Где находится реле топливного насоса? 3 возможных места установки

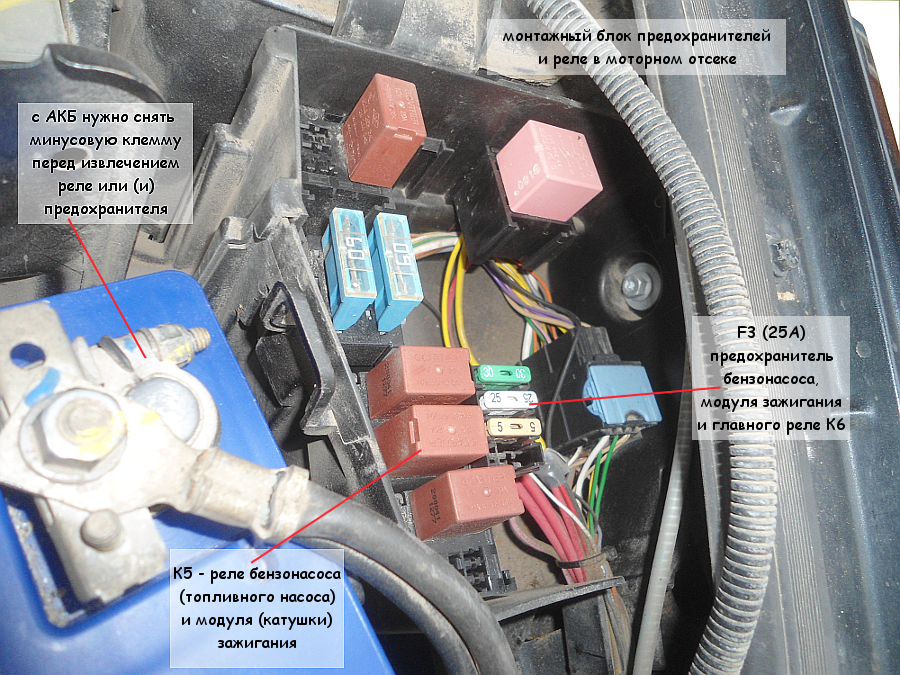

Предохранитель бензонасоса

В стандартной схеме Шеви Нива элемент отвечает за защиту соответствующего реле от перегрузки и скачков напряжения. Топливный насос не менялся и подключение проводки актуально для машин 2003, 2005 и 2006 годов. Также ничего не изменилось после рестайлинга.

В машинах с кондиционером расположение элементов может отличаться. Следует учитывать «особенности» производителя. Деталь могут установить где угодно.

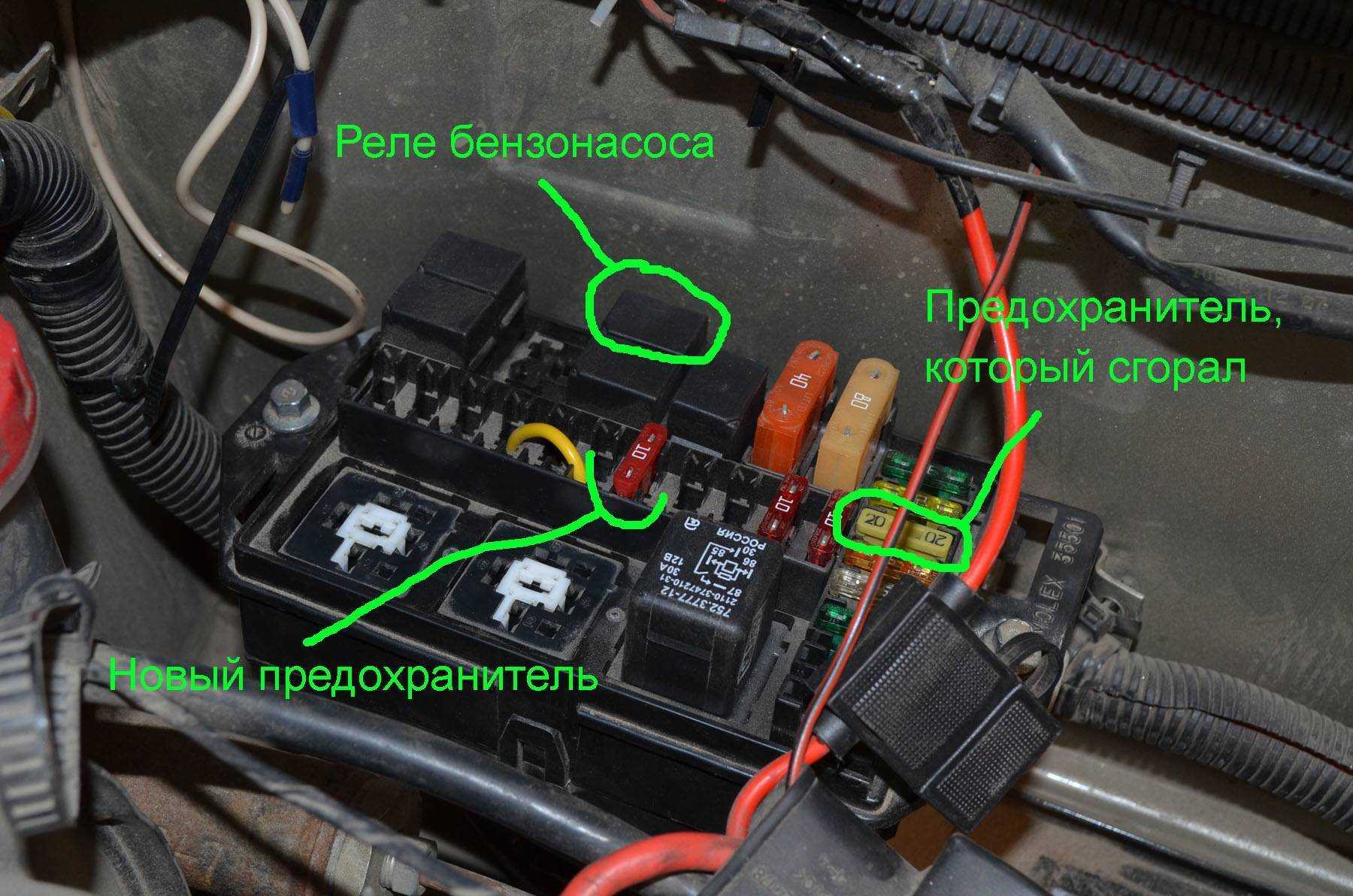

Предохранитель бензонасоса Chevrolet Niva: где находится

Рядом со всей конструкцией расположено и реле – на рисунке указано стрелкой. Подобное расположение актуально почти для всех модификаций автомобиля. Данные будут верны для авто, произведенных в годах:

2008;
2019;
2012;
2007;
2016;
2017;
2018.

Роль предохранителя в электрических цепях

Нужны для защиты электрооборудования от воздействия скачков напряжения и перегрузки. Каждая вставка имеет определенное значение и силу тока, при достижении которой – чувствительный элемент перегорает и цепь размыкается.

Строение предохранителя и его принцип работы

Современный оградитель представляет собой пластиковый корпус с двумя металлическими ножками. Между выводами находится плавкий элемент.

Принцип работы заключается в разрушении чувствительного элемента под действием тока, превышающего допустимое значение. К примеру, в сети произошло КЗ, предохранитель перегорает, и узел не повреждается.

На устаревших деталях пометки наносились на поверхности упаковки. И особых обозначений корпус не имел.

Параметры

Стандартный предохранитель цепи рассчитан под нагрузку 15 А, чего достаточно для работы устройства. Отдельные пользователи при проблемах с механизмом ставят в цепь плавкие вставки повышенной мощности. Специалисты делать подобное категорически не рекомендуют по причине увеличения вероятности повреждения насоса и пожарной опасности.

Устройство реле и его предназначение в автомобиле

На Шниве устанавливается стандартное реле с выводами на четыре контакта, где присутствует два плюса и общий минус.

Устройство предназначено для возможности включения и выключения насоса путем электронного управления.

Как проверить

После поворота ключа в замке зажигания в положение «ON» включается главное реле и подается питание на все, кроме стартера системы автомобиля. В этот момент в районе бензобака будет слышно жужжание – работа топливного насоса. Дальнейшее поворачивание ключом замкнет контакты реле стартера и запустит его. При повторных попытках крутить стартер подобного звука, вероятнее всего, слышно не будет, и это не является неисправностью. Топливная магистраль заполнена бензином, и датчик давления не даст запуститься насосу при неработающем двигателе.

Для проверки исправности используем лампу на 12 вольт и потребляемым током не более 0,25 А. К контактам подключим отрезки изолированного медного провода. Использование более мощной лампы может вывести из строя микросхемы ЭБУ.

Проверяем наличие питания на управляющих контактах катушки реле – клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура. Если подключить лампу напрямую к управляющим клеммам пары 85-86, при последующем включении зажигания лампа загорится секунд на 15-20. В противном случае необходимо проверить исправность подводящей к клеммам проводки и соответствующих предохранителей, или перейти к проверке работы ЭБУ.

Если на первом этапе проверки установлена исправность управляющих цепей клемм 85 и 86, на втором этапе проверки проверяем наличие +12 В на ножке 87 реле управления топливным насосом относительно массы. Лампа не загорается – проверяем предохранитель цепи и проводку. Если напряжение на клемме присутствует, замыкаем перемычкой клеммы 87 и 30, тем самым имитируем ситуацию срабатывания реле, как результат – должен запуститься и начать работать топливный насос. При отрицательном результате попытаемся запустить насос напрямую и касаемся одним из проводов контрольной лампы поочередно клемм топливного насоса, второй провод закрепим на массе кузова. Если лампа загорелась, вероятнее всего, проблема в работоспособности самого насоса, в противном случае необходимо прозвонить силовую проводку топливного насоса.

Одним из вариантов неисправности реле топливного насоса является залипание контактов 86 и 30, из-за чего подача топлива будет продолжаться и после выключения двигателя. Причиной обычно бывает расплавление пластика держателей и последующее спаивание расплавом пары контактов. В этом случае реле необходимо заменить при первом же случае.

На видео подробно рассмотрены способы проверки топливного насоса:

Устройство и принцип работы реле

Вначале нужно разобраться, как работает данное устройство и какие функции выполняет. Реле – это электромагнитный выключатель, соединяющий и разъединяющий цепь при создании определенных условий. По внешнему виду он представляет собой короб с вилкой, имеющей выходы американского вида.

У реле есть 9 выводов, каждый из которых обозначен особой маркировкой:

Напряжение + 12 В имеют три вывода – независимо от зажигания данное напряжение имеет вывод 30, при работе стартера – имеющий маркировку 50, при работающем зажигании – обозначенный цифрой 15.
Сигналы от системы зажигания передает TD.
Информацию о температуре мотора от блока, управляющего впрыском KE, передает TF.
Масса – вывод 31.
Также есть три выхода: за включение пусковой форсунки отвечает 87V, 87H идет на обогрев кислородного датчика, подачу электропитания к топливному насосу или БН производит 87.

Схема реле топливного насоса

Все вышеперечисленные функции должно выполнять реле, если он не справляется хотя бы с одной, значит, произошла поломка. Чтобы разобраться, что привело к выходу из строя, нужно разобраться, по какому принципу работает данный механизм.

Когда водитель включает зажигание в положение «ON», срабатывает реле, и насос начинает нагнетать давление в трубках, по которым идет топливо. В некоторых авто ТН активируется в момент открытия водительской двери. Реле на несколько секунд включает бензонасос, внутри которого находится электродвигатель, поднимающий давление до рабочего. В дальнейшем насос будет запускаться только при определенных условиях. Для этого должен работать мотор, либо это возможно при прокрутке мотора стартером.

Реле бензонасоса

Когда включается ТН, слышен характерный щелчок, а если его нет, машина не заводится

Во время проведения проверки важно учитывать, что даже сломанное реле может функционировать при включении стартера и исправном управляющем транзисторе

При пуске «холодного» мотора пусковая форсунка и стартер работают в течение одного и того же промежутка времени. Длина временного промежутка зависит от температуры движка. Время работы форсунки устанавливает реле на основе температурных показателей, полученных от блока управления впрыском. На старых авто не было обогрева датчика кислорода, а на новых он запускается различными способами. В некоторых моделях реле предусмотрено, чтобы датчик включался одновременно с насосом.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

Что делать, если давление низкое

Поместите тряпку над линией возврата топлива.
Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

Что делать, если давление высокое

Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
Затем выключите двигатель.
Отсоединить возвратный топливопровод.
Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Как проверить реле бензонасоса

Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.

Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.

Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.

Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя. Подробнее изучить последовательность действий можно на видео:

Подробнее изучить последовательность действий можно на видео:

Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.

Особенности диагностики автомобилей ВАЗ и Subaru

Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.

Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение. Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.

Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.

Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.

Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.

Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.

Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:

На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.

Причины неисправностей

Реле ЭБН ломается редко, в нем нет особо чувствительных элементов. Это в большей мере достаточно стойкая механика, состоящая из сравнительно надежных металлических контактных частей и электромагнитной катушки. Самая частая причина неполадок — естественный износ.

Поломки, сбои в работе реле бензонасоса чаще причиняются следующими факторами:

окисление, загрязнение, прогорание контактов, клемм. Появляются окислы, коррозия;
перегорели конденсаторы;
короткие замыкания;
перегоревший предохранитель. Часто он выходит из строя по вышеуказанной причине;
обрывы на электроцепи (на проводках, ведущих к реле);
брак;
неправильный монтаж иммобилайзера. Принцип противоугонок базируется на блокировке подачи питания к БН, поэтому проблема может быть заключена в указанном элементе.

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока.

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

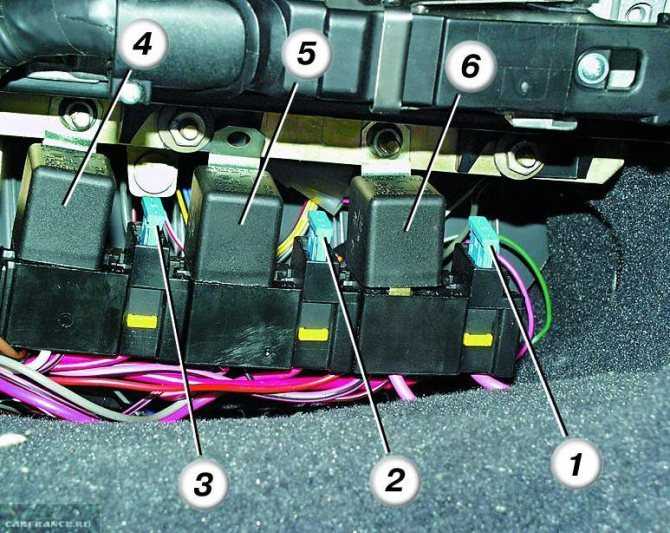

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

Самый простой способ – это заменить старое реле на заведомо исправное.
Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Устройство ТННД

ТННД состоит из:

Приводного вала;
Ротора с определенным количеством лопастей;
Статора;
Диска распределения;
Регулятивной приводной шестерни;
Муфты соединения.

Устройство топливного насоса низкого давления

Когда ротор начинает свое движение, то его лопасти начинают сближаться со статором и под влиянием центробежной силы возникают определенные камеры. Так как внутри существует определенное напряжение, то из этих камер горючее направляется непосредственно к ТНВД. Для этого используются специальные каналы в диске распределения. При этом незначительное количество горючки направляется в клапан редукции, если давление создается больше, чем настроено системой.

Так как оба устройства неразрывно связаны, то для поддержания необходимых условий используется топливный сливной дроссель (в виде жиклера), вкрученный в насос высокого давления. Таким образом, конструкция этой детали позволяет создавать необходимые условия в камерах в зависимости от скорости движения приводного вала. Такая конструкция подходит для дизелей, но есть и другие виды, о которых речь пойдет дальше.

Топливный насос низкого давления используется абсолютно на всех машинах любого года выпуска и марки. Без него обойтись не получится, так как именно он выкачивает горючее из бака и подает его в остальную систему. Однако есть разные виды таких насосов. Например, вместе с карбюратором работает слабый механический ТННД, в то время как на инжекторах устанавливается более серьезный топливный электронасос. В дизельных же моторах такой топливный насос транспортирует горючее исключительно к ТНВД.

Механический тип

Механический вариант устанавливается на блоке цилиндров и крепится обычными винтами. Его работа обеспечивается валом коленчатого типа с эксцентрическим кулачком. Нажатие на кулачек приводит к сокращениям и таким образом бензин подается в камеру. Для предотвращения попадания топлива обратно используется специальный клапан. При последующих нажатиях топливо поступает в карбюратор, где и сгорает.

Кстати, механический тип устройства позволяет легко завести машины после длительного простоя. Для этого можно вручную подкачать топливо и пересыхание не станет проблемой.

Механический топливный насос низкого давления

Электрический тип

С появлением инжектора и внедрения большого количества электрических устройств, использование механического нагнетателя стало просто невозможным, так как он не справлялся со своими функциями и не создавал нужного низкого давления.

Электронасос в упрощенном виде состоит из насосного элемента и приводного электрического двигателя в корпусе. В нем же размещен фильтр, топливозаборник и датчик расхода бензина. Работает он по схожей схеме с механическим вариантом, за исключением того, что топливо перемещается в системе с помощью того самого электродвигателя.

Топливный насос низкого давления располагается внутри бака. Многие считают, что это небезопасно, но это ложное мнение. Если в механических вариантах этого устройства часто перегревался бензин из-за тепла, выдаваемого двигателем, то на электрических вариантах такой проблемы нет. Бензин без перерыва движется по системе топливных трубок и это не дает ему нагреваться до предельных температур. То есть, такое расположение способствует сохранению нормальной температуры, ведь расстояние до источника тепла максимальное.

Более того, из-за непрерывного контакта элементов конструкции и бензина исключается возможность возникновения коротких замыканий, приводящих к возгоранию.

Электрические варианты устанавливаются и на дизельные машины. Сейчас они служат в качестве дополнения в системе и используются для транспортировки дизеля к ТНВД.

Здесь топливный насос низкого давления очень часто объединен с насосом высокого давления. Это объясняется необходимостью постоянной подачи топлива для обеспечения стабильной работы на разных оборотах.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Ремонт

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.
