Volkswagen tiguan

Как устроена?

Система омывателя состоит из:

• бачка (находится справа на фото);
• насоса (моторчика);
• подающих воду шлангов;
• форсуноках, непосредственно подающих воду на лобовое стекло автомобиля.

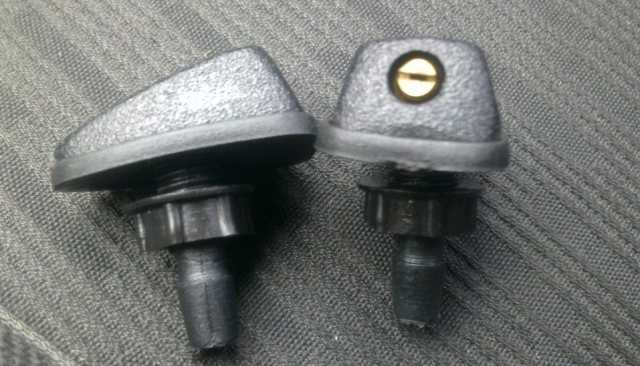

Комплект форсунок Форсунки устанавливаются так, чтобы струя была направлена на среднюю часть стекла. Насос (моторчик) необходим для непосредственной подачи воды. Нужно отметить, что в отдельных модификациях подача воды одновременно идет и на фары, а также на заднее стекло.

Насос-моторчик

Сам же насос – это маленький моторчик, состоящий из:

У различных модификаций данная деталь значительно отличается. Но назначение одно – это подача омывающей жидкости. В основной массе случаев неисправность заключается либо в самом бачке, либо в форсунках. В зависимости от модификации автомобиля, данные элементы нужно заменить либо просто починить. Но при поломке моторчика скорее всего потребуется замена.

Усовершенствование для очистки лобового стекла

Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.

Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.

Сегодня с утра уже замерзла водица в омывателе! Начал брызгать, а моторчик омывателя даже не гудит… Варианта 2: приказал долго жить предохранитель или моторчик! У меня такая тема уже второй раз, поэтому я на 99 % был уверен, что это предохранитель! Поменять его — дело 3 минут! Открываем инструкцию на стр 200

Открываем блок предохранителей тот, что в моторном отсеке

Вытаскиваем тот, что в инструкции под номером 40 А на деле крайний правый-верхний (это если стоять перед авто, на фото, получается, он крайний левый-верхний)) Ставим новый на 15А (до этого был на 10, а родной тоже, вроде, на 10)

Все работает! Дело-то нехитрое) Однако некоторые едут на стошки или даже к ОД все это делать И почему-то денег с них берут нормально так от души…

Цена вопроса: 10 ₽ Пробег: 20000 км

Расположение предохранителя омывателя

В разных машинах блоки предохранителей и сами предохранители находятся в разном порядке, единого стандарта нет, так что блок, например, правильный и есть определенный порядок, какой предохранитель за что отвечает. Узнайте расположение устройства и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим конкретные марки и модели автомобилей на фото.

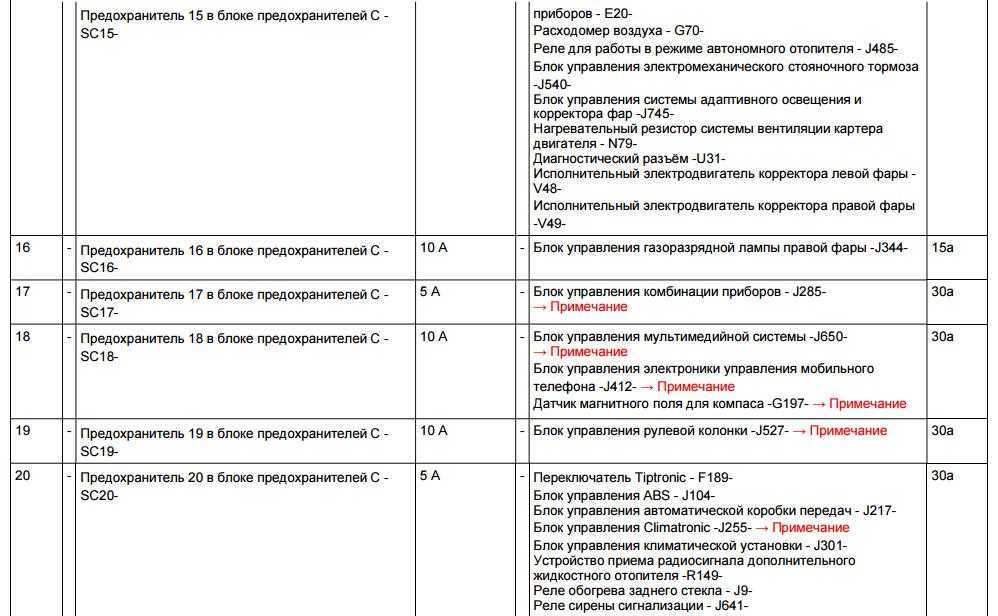

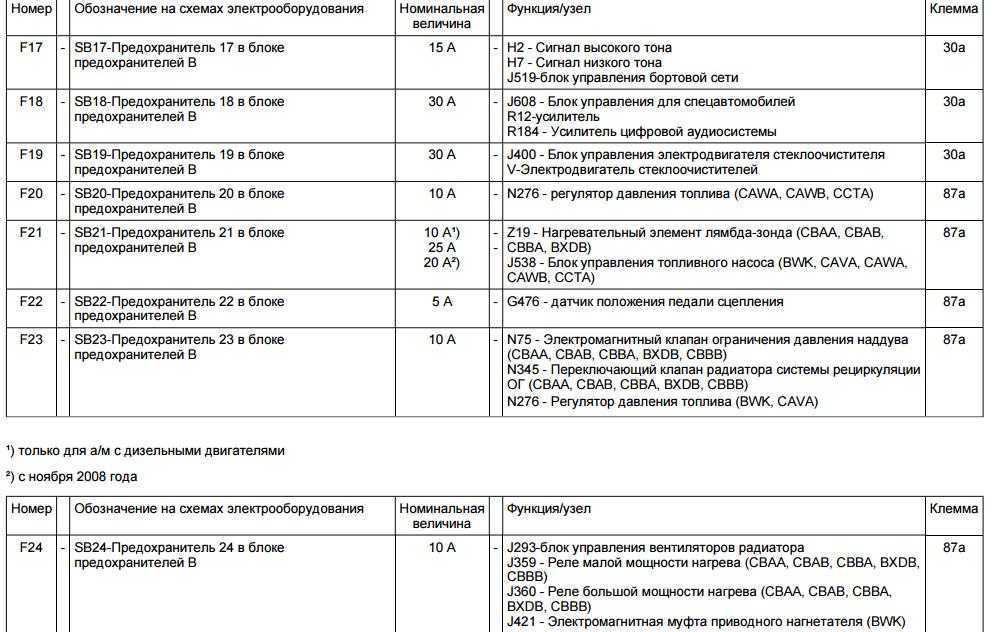

На автомобиле VW Jetta 6 предохранитель стиральной машины находится в моторном отсеке справа от двигателя. Расположение предохранителя стиральной машины в блоке ВАЗ 2110. Сам блок находится в салоне со стороны водителя. Предохранитель, отвечающий за работу стиральной машины под номером 9 (второй справа сверху).

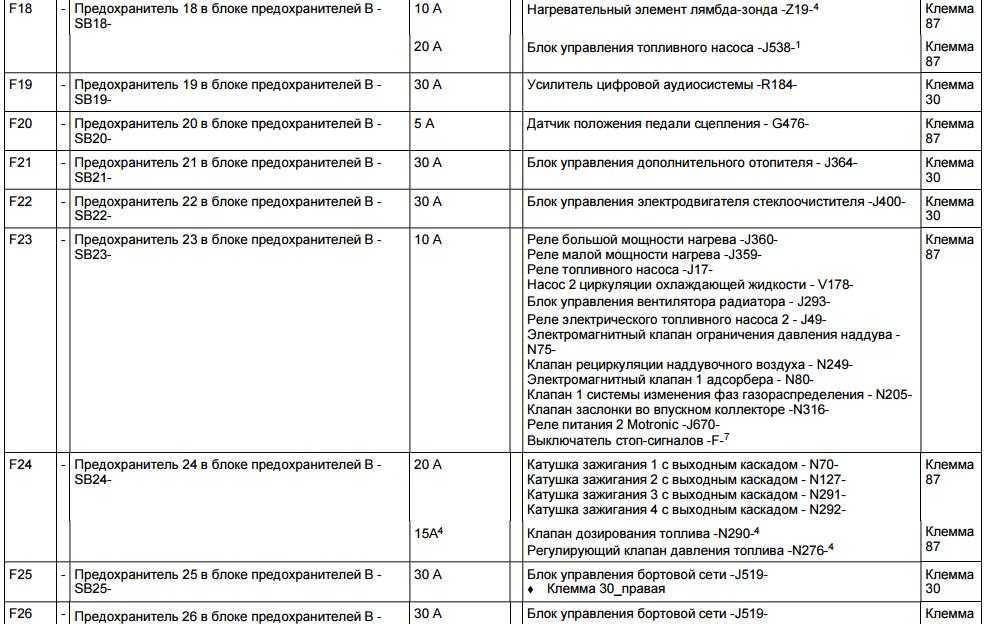

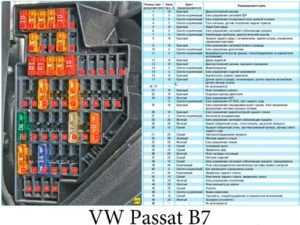

Расположение предохранителя стиральной машины Wolksvagen Passat B7

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

Извините, в настоящее время нет доступных опросов. https://www.youtube.com/watch?v=Pg9cb6Fr3JI

↑ Электронное реле 524.3747

Очиститель имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла. Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин -1 , температуре 20±5°С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе очистителя на максимальной скорости «+» питания подводится к щетке, расположенной сбоку.

Для разгрузки контактов выключателя зажигания очиститель подключен через дополнительное реле К6 в монтажном блоке.

Неисправный моторедуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен). Погнутые рычаги выправляют. При износе шарниров – их заменяют.

Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.

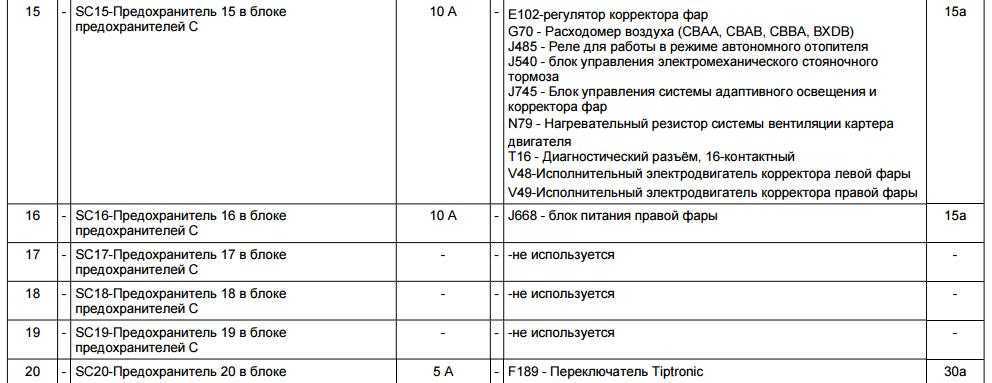

На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя. Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).

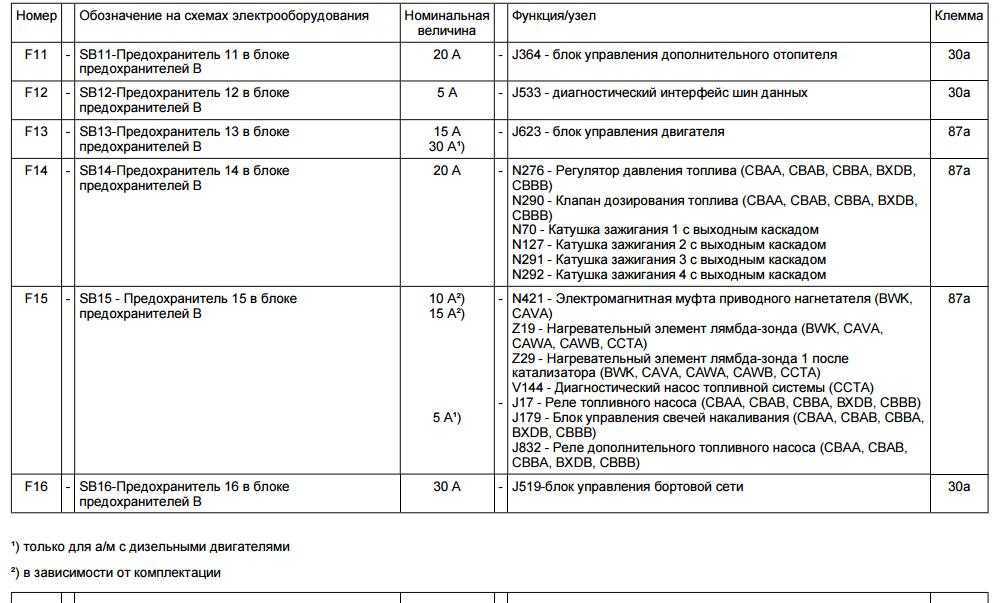

Расположение предохранитель омывателя Wolksvagen Passat B7

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Почему форсунка не брызгает

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Как устроена?

Система мойки состоит из:

• бак (на фото находится справа);
• насос (мотор);
• трубы водоснабжения;
• форсунки, подающие воду прямо на лобовое стекло автомобиля.

Комплект форсунок Форсунки устанавливаются таким образом, чтобы струя была направлена ​​в центральную часть стекла. Для прямой подачи воды необходим насос (мотор). Следует отметить, что в некоторых модификациях вода подается одновременно на фары и заднее стекло.

Мотопомпа

Сам насос представляет собой небольшой мотор, состоящий из:

• сальник;
• кисти;
• крыльчатка.

У разных модификаций эта деталь существенно отличается. Но цель одна — это подача омывающей жидкости. В большинстве случаев неисправность кроется в самом бачке или в форсунках. В зависимости от модификации автомобиля эти элементы необходимо заменить или просто отремонтировать. Но если двигатель выйдет из строя, скорее всего, он потребует замены.

Почему не работает омыватель фар 4 популярные причины

Не работает свет заднего хода ваз 2110

• 1. Самой первой причиной является незнание принципа работа омывателя. Не многие в курсе, что если у автомобиля не включен ближний свет, а при езде используются, например, ходовые огни — омыватель срабатывать не будет. Поэтому чтобы система полноценно работала, привыкайте включать именно ближние фары;
• 2. Вторая причина — отсутствие жидкости в бачке омывателя. Здесь сильно разглагольствовать и разъяснять не стоит. Нет воды — не работает;
• 3. Пережат шланг, идущий от бачка к фарам. Такая причина распространена в случае поломки одной из форсунок. Если вам делали раньше ремонт, возможно, перегнули канал поступления омывательной жидкости. Нужно проверить все трубки и выровнять шланг, если он пережат;
• 4. Сопло, отвечающее за подачу омывающей жидкости на фару, закрывается не полностью. Данной причине мы отдаем почетное четвертое место. Причина такой неисправности самая простая, в углубление сопла попала грязь или скопилось много пыли. Чтобы устранить неисправность необходимо всего лишь промыть водой отверстие и, слегка надавливая вернуть его на свое место. Но не следует излишне усердствовать. Сопло изготовлено из тонкого пластика и при сильном нажатии может лопнуть и тогда придется его заменять.

AutoFlit.ru

Блок под капотом

Он расположен рядом с бачком омывающей жидкости, под защитной крышкой.

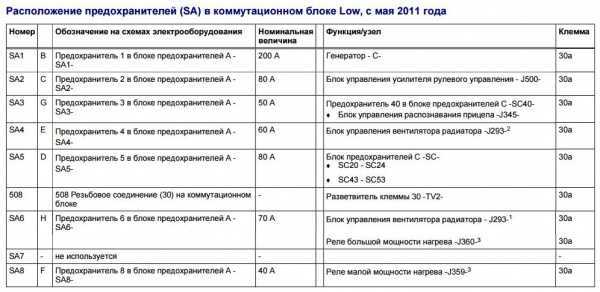

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопных газов
F2	15A Система снижения токсичности выхлопных газов
F3	15A Система снижения токсичности выхлопных газов
F4	10А Система снижения токсичности выхлопных газов
F5	Испаритель с газовым фильтром для дизельного топлива 30А, система управления свечами накаливания
F6	3А Антиблокировочная тормозная система. Сохранение стабильности. Включить
F7	Модуль управления трансмиссией 7,5 А
F8	Вентилятор охлаждения 20А
F9	Левый дворник 30А
F10	Правый дворник 30А
F11	Муфта компрессора кондиционера 10А
F12	20А Свеча накаливания испарителя фильтра продуктов сгорания дизеля
F13	Резерв
F14	Система контроля выбросов 30А — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40A Антиблокировочная тормозная система, насос контроля устойчивости
F19	Пусковой соленоид 30А
F20	Свечи накаливания 60А
F21	Реле зажигания 60А 3
F22	Резерв
F22	Резерв
F23	Резерв
F24	Топливный насос высокого давления 7,5 А
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	Электродвигатели 60А (два) дворники
F33	20A Вспомогательный водяной насос Start-Stop
F34	Резерв
F35	Блок питания 15А для системы управления трансмиссией
F36	NOXI 15A датчик 2
F37	7.5A Клапан регулировки объема
F38	7.5A Датчик массового расхода воздуха
F39	Испаритель топлива дизельного насоса 15А
Реле
R1	Включить
R2	Стартер
R3	Стеклоочиститель заднего стекла
R4	Не используется
R5	охлаждающий вентилятор
R6	Стеклоочиститель — включение и выключение
R7	Стеклоочиститель — низкая и высокая скорость
R8	Не используется
R9	Не используется
R10	Муфта компрессора кондиционера
R11	Свеча накаливания топлива системы испарения
R12	Топливный насос высокого давления
R13	Насос полного привода
R14	Экономическая система
R15	Вентиляторы охлаждения: высокая и низкая скорость
R16	Система контроля выбросов выхлопных газов
R17	Модуль управления трансмиссией
R18	Вентилятор охлаждения — высокая скорость

Вариант 2

F1	5A Отключает звук радио
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	Датчик оксида азота 15А
F7	Датчик твердых частиц 15А
F8	20А высокоскоростной вентилятор охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор охлаждения 2
F19	Вентилятор охлаждения 40 / 60А
F20	Система контроля выбросов 40А
F21	Свеча 40А 2
F22	40А свеча 1
F23	Муфта компрессора кондиционера 10А
F24	Резерв
F25	15А Правая фара с газоразрядными лампами высокой интенсивности
F26	15А левая фара HID
F27	Резерв
F28	5A Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5 / 15А Насос охлаждающей жидкости
F30	Реле модуля управления силовым агрегатом 40 / 60А
F31	20А Реле «Пуск-Пуск» 2
F32	Дополнительный топливный обогреватель 20А
F33	Резерв
F34	Резерв
F35	Модуль управления силовым агрегатом 20А
F36	Кабель питания 20А 5 вагонов
F37	Бак с реагентом 15A Клапан рециркуляции ОГ
F38	10A высокоскоростной вентилятор охлаждения. Муфта компрессора кондиционера. Низкоскоростной вентилятор охлаждения. Реле вентилятора системы охлаждения с высокой и низкой скоростью. Катушки реле R1, R5, R10 и R15 электрической распределительной коробки двигателя
F39	Система управления свечами накаливания
Реле
R1	Вентилятор охлаждения с высокой скоростью
R2	Не используется
R3	Стеклоочиститель заднего стекла
R4	Модуль пневматической подвески
R5	Охлаждающий вентилятор
R6	Не используется
R7	Левая фара с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора кондиционера
R11	Не используется
R12	Не используется
R13	Катализатор для снижения выбросов
R14	Не используется
R15	Низкоскоростной вентилятор охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления трансмиссией

Выясняем, почему не работает омыватель лобового стекла ВАЗ 2114

Иногда автолюбители сталкиваются с тем, что не работает омыватель ваз 2114. Эта, казалось бы, не опасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь омыватель предназначен для того, чтобы очищать лобовое стекло от попадающей на него грязи и различного сора, удалить которые с помощью одних дворников порой невозможно.

Такие загрязнения значительно ухудшают видимость сквозь лобовое стекло, а это, в свою очередь, может сделать движение по дороге небезопасным.

Следует помнить, что согласно нормам закона, движение на автомашине, у которой вышел из строя омыватель — категорически запрещено. Пройти техосмотр с неисправным омывателем также не получится.

Сам омыватель устроен довольно просто, а наиболее важными его компонентами являются:

• бачок;
• насос с моторчиком;
• шланг;
• форсунки;
• датчик уровня омывающей жидкости.

Схема омывателя стекол ваз 2114

О том, почему поломки случаются даже в таком несложном агрегате и о том, как их устранить самостоятельно — расскажем ниже.

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

• в бачке закончилась омывающая жидкость;
• засорился трубопровод, идущий к стеклоочистителю;
• засорились форсунки стеклоочистителя;
• замерзла вода, используемая в качестве омывающей жидкости;
• слетел шланг с насоса;
• пережался шланг, идущий к стеклоочистителю;
• разорвался подающий шланг.

Ремонт омывателя стекол ваз 2114

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку. Эту операцию следует делать аккуратно, без излишних усилий.

Согласно рекомендациям автопроизводителей, заливать омывающую жидкость внутрь расширительного бачка следует через специальную фильтровальную сеточку, которая защитит шланг и форсунки от возможного засорения.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

1. Выход из строя предохранителя.
2. Неисправность насоса.
3. Разрыв в электрической сети.
4. Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Блок предохранителей ваз 2114

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен. Если нет — его следует заменить на новый.

Схема проводов и предохранителей автомобиля Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона
