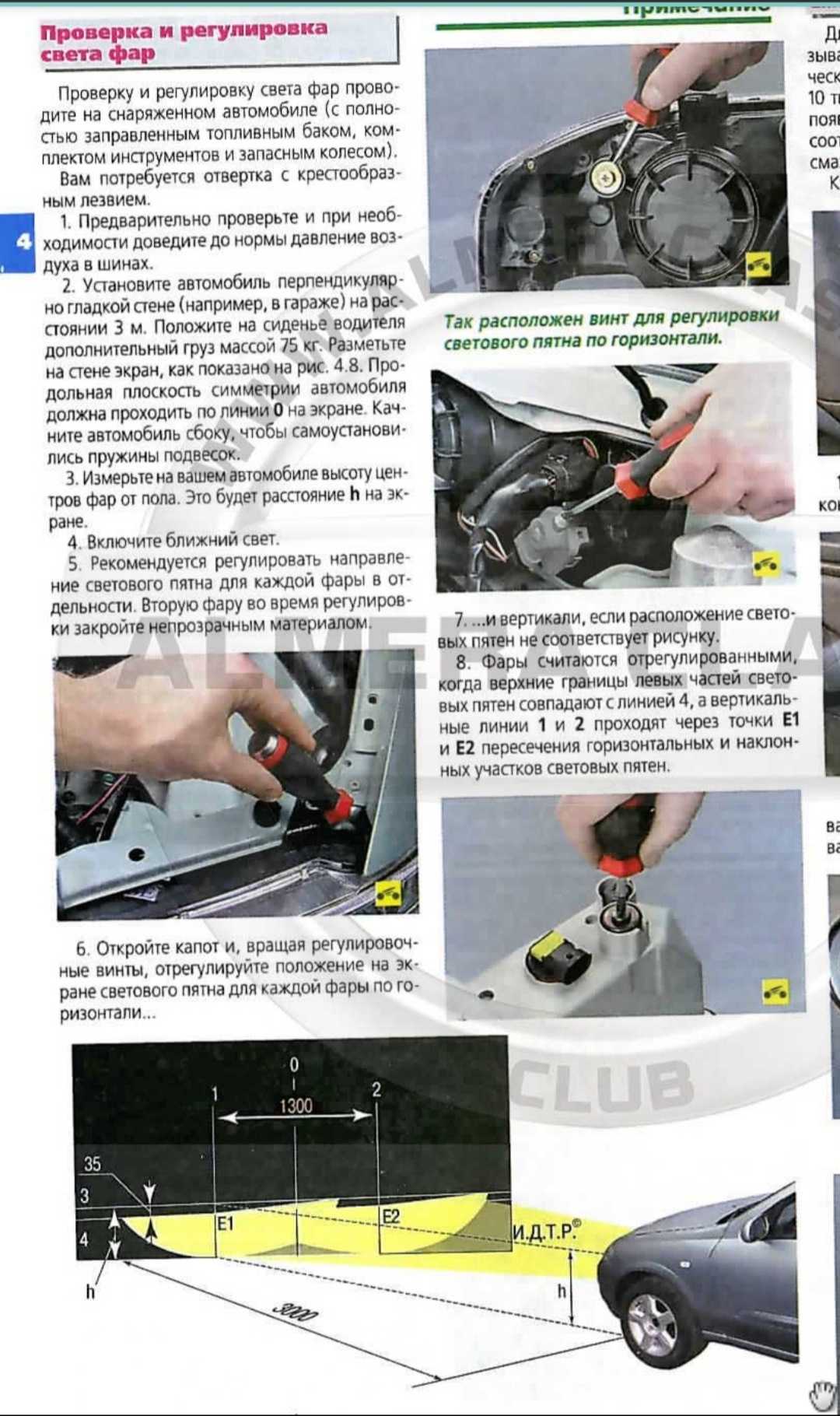

Проверка и регулировка света фар в nissan almera classic

Замена фары на Nissan Almera

Итак, для работы нам понадобится: ключ на «10», отвертка плоская. Может пригодиться и другой вспомогательный инструмент, который обычно есть у каждого в гараже.

Процесс замены разберём на левой фаре, правая меняется аналогично.

Сначала откручиваем 2 болта крепления фары и снимаем клипсу крепления решетки радиатора.

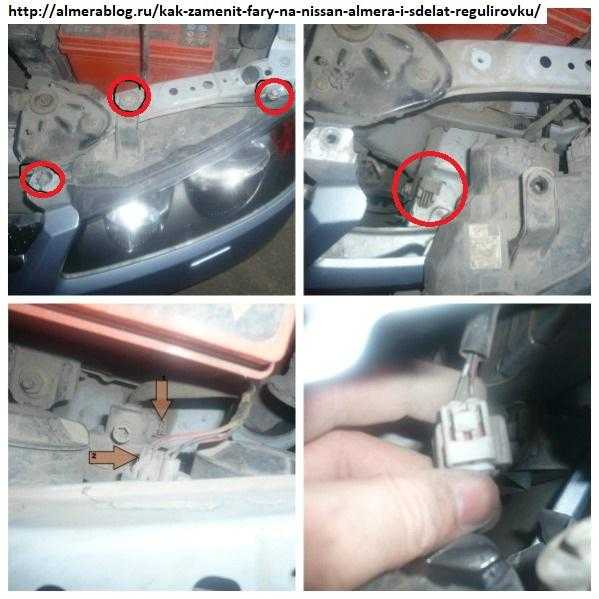

Откручиваем крепления фары

подаем фару вперёд и вбок к внешней стороне автомобиля, выводим фару из фиксатора

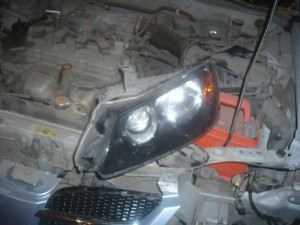

Вынимаем фару из фиксатора

А вот и сам фиксатор (обведем кружком). Новую фару нужно будет установить сюда же.

Отсоединяем провода от фары. Всего 3 разъёма — один на поворотник, второй на фару и третий на электрический корректор. На последних 2х разъёмах нужно нажать на фиксатор, чтобы вытащить колодку.

Электрические разъёмы на корректоре фары (1) и на саму фару (2)

Колодка на фару

С отсоединением колодки поворотника проблем не возникнет.

Сняли старую фару

Теперь нужно со старой фары извлечь все лампочки и электрический корректор. Лампочки достаются легко — поворотник просто вытаскивается из гнезда, лампы ближнего и дальнего света находятся за поворотными заглушками. В секции лампы ближнего света стоит и безцокольная лампочка габаритного огня. А для снятия электрокорректора поворачиваем его корпус по часовой стрелке и тянем на себя и вниз

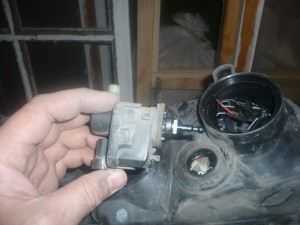

поворачиваем корректор фар и тянем за верхний край к себе

Если туго выходит, можно помочь направив вниз линзу ближнего света.

Так выглядит снятый электрокорректор

Теперь установим лампочки и корректор в новую фару

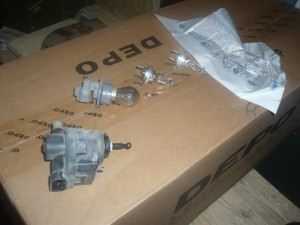

Элекрокоректор и лампочки со старой фары

Для начала откручиваем заглушку под корректор в новой фаре

Заглушка под корректор в новой фаре — откручивается плоской отверткой и вытягивается

Теперь устанавливаем корректор в обратной последовательности как снимали. Главное попасть в паз — должен быть слышен характерный щелчок. А теперь можно и лампочки установить — тут никаких сложностей нет.

Электрокорректор в новой фаре

слева стоит новая фара, а справа ещё старая — разница видна невооруженным взглядом

Остаётся установить фару на место и подключить электрические колодки к разъёмам. Проверить работоспособность и закрепить фару. При установке фары главное завести её в фиксатор на кузове. Сразу проверяем работоспособность электрокорректора — включаем свет, закрываем вторую фару и повернем ручку корректора — световой пучок должен двигаться следом.

Правая фара меняется аналогичным способом. Правда при установке новой фары возникли некоторые трудности — пластиковый прилив на фаре упирался в рамку кузова и фара не становилась на место. Хорошо, что никакой функциональной нагрузки это элемент фары не несет — можно выпилить мешающий кусочек. Вот и сказалось происхождение неоригинальной фары, надеюсь больше проблем не будет.

Мешающий элемент правой фары

После установки новых фар на Nissan Almera необходимо сделать регулировку света .

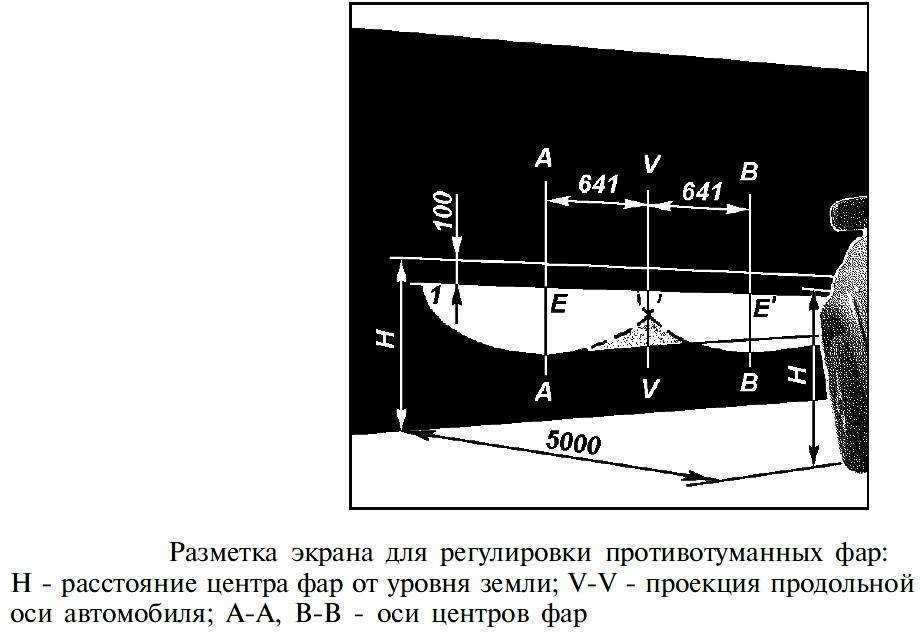

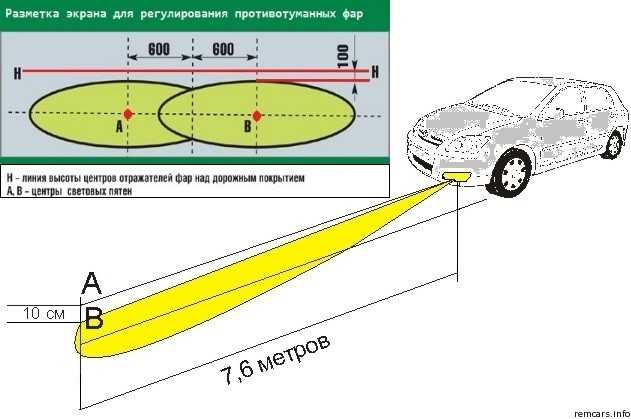

Регулировка фар и ПТФ Almera Classic

› Almera › Almera Classic Регулировка фар – необходимая процедура, без проведения которой внешние световые приборы автомобиля будут работать некорректно. В результате увеличивается риск дорожно-транспортного происшествия. Что представляет собой корректировка головной оптики на Ниссан Альмера Классик? Как правильно отрегулировать ближний и дальний свет, а также противотуманные фары на этом авто? Об этом пойдет речь в представленной ниже статье.

Как часто и зачем регулировать фары?

Длительная эксплуатация автомобиля по дорогам с некачественным покрытием приводит к нарушению настроек производителя по части приборов наружного освещения. Пучки света от головной оптики приобретают отличную от нормальной направленность. Фары светят либо слишком высоко, либо слишком низко.

Если регулировка сбита, возникают такие последствия:

• водитель напрягает глаза, чтобы увидеть неосвещенную часть дороги (в итоге появляется усталость);
• происходит ослепление водителя и пассажиров встречного транспорта;
• повышается вероятность дорожно-транспортного происшествия, поскольку на плохо освещенной обочине можно не разглядеть препятствие или человека.

Стоит иметь в виду, что электронная корректировка приборов внешнего освещения не дает нужного эффекта. Пучок света регулируется только в направлениях «верх-низ» за счет смены угла наклона оптики. Первоочередная задача приводов – менять угол наклона с учетом загруженности автомобиля, а не производить корректную регулировку.

Регулировка головной оптики на Ниссан Альмера Классик понадобится в следующих случаях:

• налицо разная направленность светового потока от правой и левой фары (к примеру, одна светит вниз, другая вверх);
• водители встречных ТС постоянно включают дальний, что говорит об их ослеплении;
• если производился ремонт или замена блока осветительных приборов;
• после ДТП, когда удар пришелся на переднюю часть авто;
• при смене колесного диска и резины на другой размер;
• после смены передних пружин подвески;
• если производится монтаж противотуманок.

Простая смена лампочки не требует корректировки освещения на Альмера Классик. Другое дело, если меняется тип осветительного прибора, к примеру, монтируются светодиодные фары.

Что надо сделать перед регулировкой?

Корректное положение головной оптики предполагает, что перед регулировкой будут созданы оптимальные для проведения работы условия. Необходимо выполнить следующие действия:

• найти ровную и горизонтальную площадку с вертикальной стеной (в качестве варианта – подъезд к гаражным воротам);
• освободить автомобиль от посторонних предметов для достижения снаряженной массы (нужны заводские инструменты, аптечка, запаска);
• скорректировать давление в шинах в соответствии с нормой для автомобиля Альмера Классик (в зависимости от размеров установленных колес);
• очистить фары с помощью специальной жидкости (на спиртовой основе);
• довести до полного объема топливный бак, емкость для омывателя фар, заполнить расширительный бачок антифризом (до уровня);
• нарисовать на стене (воротах) схему регулировки фар;
• обработать регулировочные винты жидкостью WD-40.

Регулировка элемента

Провести данную операцию несложно на Альмера N16, она не зависит от вашего кузова: хэтчбек или другой вариант. Для ее проведения не нужен никакой специальный регулировочный аппарат.

Порядок действий на Алмере:

• Топливный бак нужно полностью заправить.
• В шинах должно быть давление, которое точно подходит под требования, прописанные в инструкции.
• Место, на котором будет находиться машина, должно быть как можно более ровным по горизонтали.
• Для проверки оптики можно применить какой-то экран (ворота гаража, стену и прочее), который нужно поставить строго в вертикальное положение.
• Свой автомобиль надо поставить в 5 м от экрана.

Нужно четко следовать данным указаниям, чтобы получить хорошо отрегулированный элемент.

Осуществляется регулировка фар в Ниссан Альмера Классик таким образом:

• Начертить на экране одну пару параллелей вертикально, протяженность которых будет равняться промежутку между фарами.
• Еще раз линию начертить, но уже по горизонтали. Это нужно сделать на одинаковой высоте с центрами фар. Найти отметку, показывающую центр фар.
• Еще раз начертить прямо параллельную линию, которая будет находиться на 5 сантиметров ниже от ранее нарисованной. Это расстояние соответствует удалению машины от проверочного экрана на 5 м.
• Появились линии пересечения. Нужно провести на этих пересечениях прямую, которая будет иметь 15-градусный наклон (вправо и вверх). Экран проверки создан.
• Теперь надо зажечь фары и при помощи винтов регулировки, которые находятся на тыльной стороне фар, постараться достичь такого освещения, которое идет по горизонтальной линии снизу.
• Свет в вертикальной плоскости должен быть как можно симметричнее вертикальным линиям.
• Основания излома должны появляться точно в скрещивании вертикальной линии центров фар и 15-градусной линии наклона.
• Когда болты регулировки закручиваются или откручиваются, смещается сам корпус, в котором обязательно присутствие линз. Но корпус фары в это время надежно закреплен.
• Не стоит спешить. Нужно проводить регулировки постепенно и по очереди. Для начала надо проверить свет в горизонтальной плоскости, а после в вертикальной.

Фара задняя имеет примерно такой же алгоритм регулировки.

Регулировка света фар на Nissan Almera

Самый точный способ регулировки фар — на станции техобслуживания на специальном стенде. Но не всегда есть возможность посетить СТО. Поэтому, далее я расскажу как произвести самостоятельную регулировку. Перед регулировкой фар проверьте давление в шинах, автомобиль не должен быть загружен, а регулятор корректора установлен в «нулевое» положение. Желательно, что бы при регулировке за рулем находился водитель или человек близкой комплекции

Для начала ищем ровную площадку с вертикальной стеной и дожидаемся сумерек.

Делаем разметку на стене — подгоняем автомобиль практически вплотную к стене и рисуем 5 вертикальных линий, соответствующим центру автомобиля и центрам ламп ближнего и дальнего света в каждой фаре. Далее чертим горизонтальную линию (1) на уровне ближнего света фар и вторую линию (2) на 5см ниже первой.

Ставим автомобиль на расстоянии 7м от стены и приступаем к регулировке. Фары регулируем по очереди, закрыв вторую. Сначала регулируем вертикальную плоскость уровень должен находится на уровне линии (2). Затем регулируем горизонтальную плоскость — точка где свет фары уходит вверх должна совпасть с точкой пересечения линии (2) и вертикальной линией центра лампы ближнего света. Проверяем дальний свет — центр светового пучка должен совпадать с точкой пересечения вертикальной линии для дальнего света и линией (1).

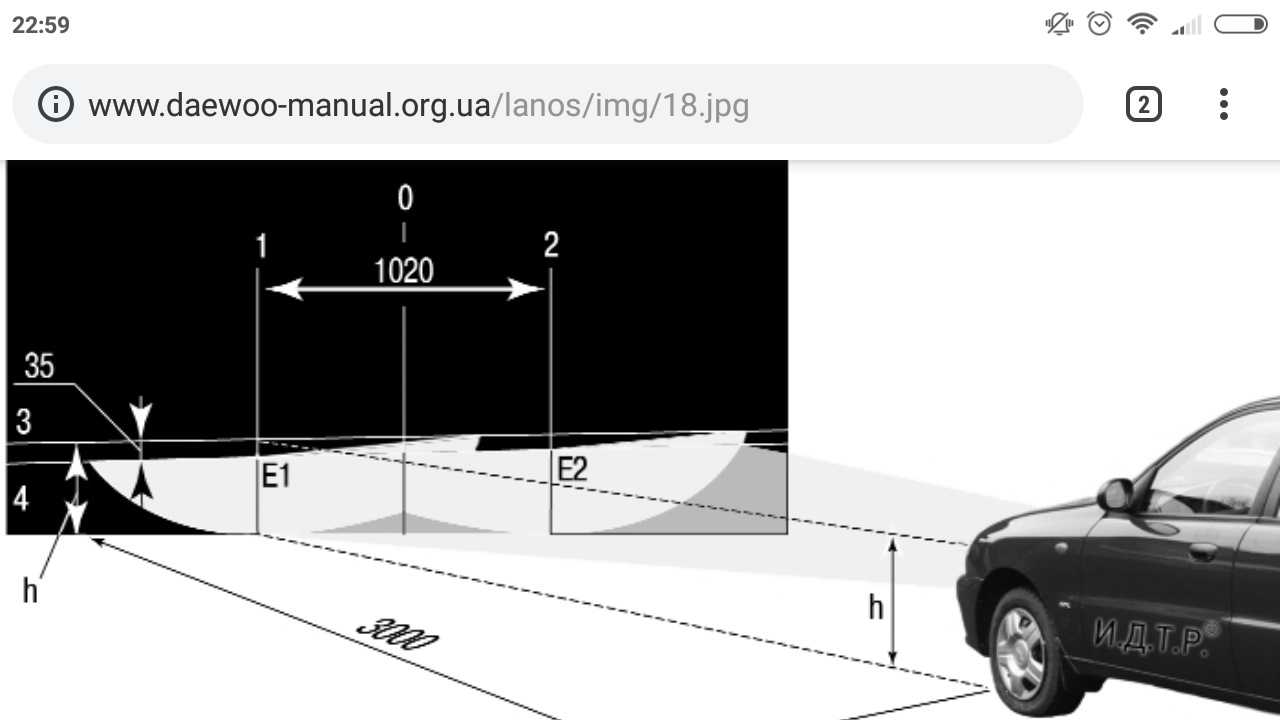

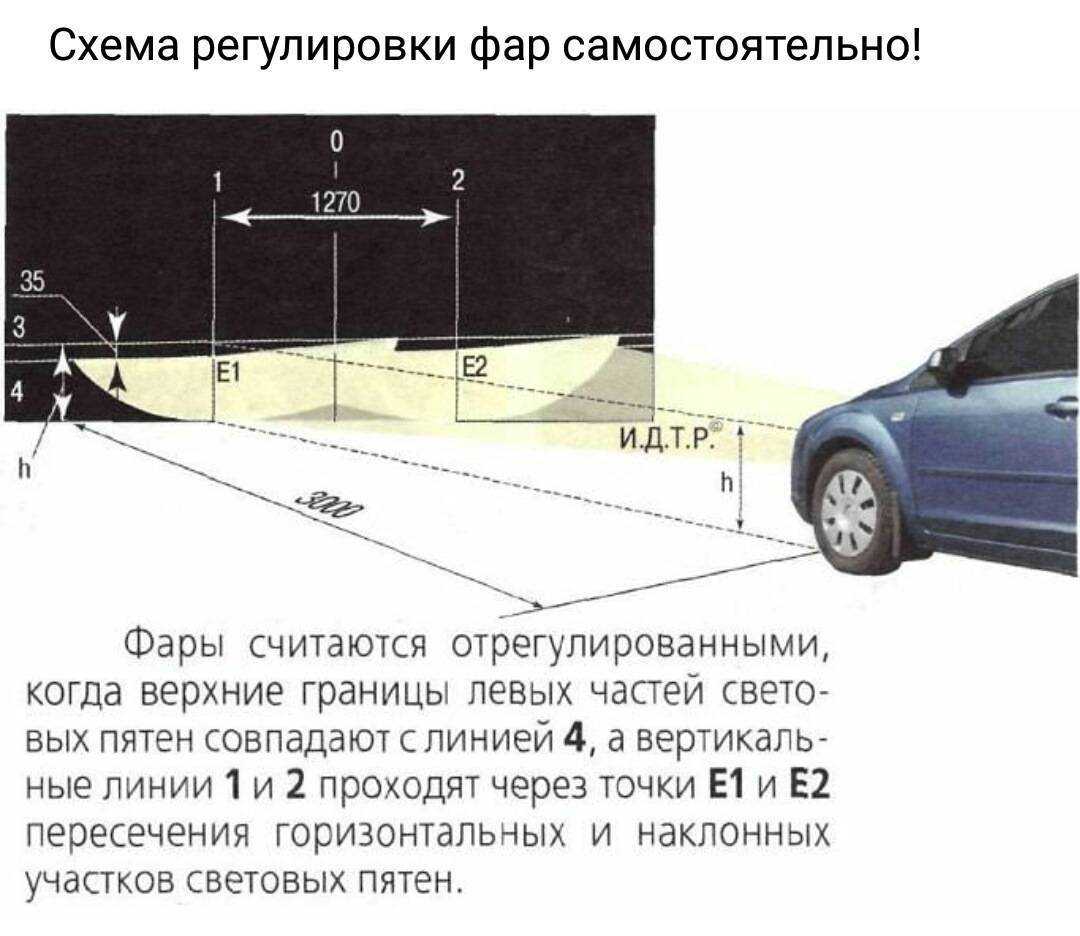

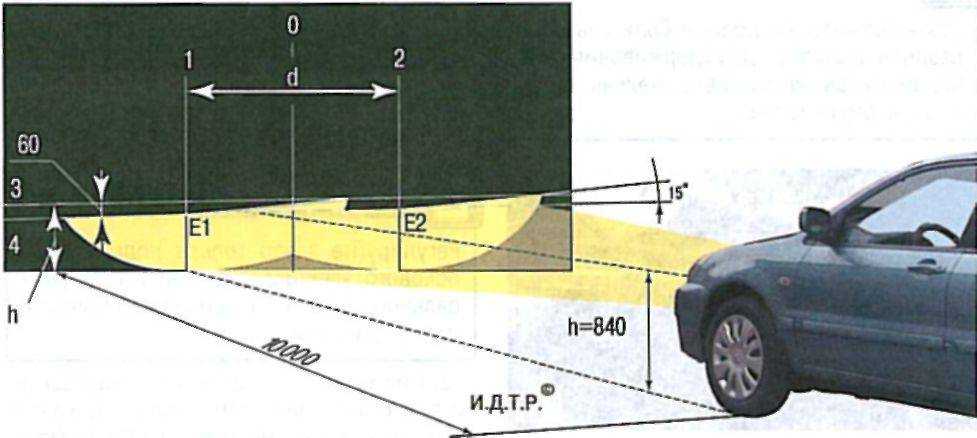

Схема регулировки фар

На Nissan Almera регулировочный винт горизонтальной плоскости под шестигранник находится на электрокорректоре , а винт регулировки в вертикальной плоскости между секцией дальнего света и поворотником (на новой фаре DEPO под крестовую отвертку, на оригинальной фаре болт под гаечный ключ). Поэтому нужно иметь соответсвующий инструмент, отвертка должна быть с короткой ручкой, иначе не подлезть.

Регулировочный винт горизонтальной плоскости

Регулировочный винт вертикальной плоскост

Вот собственно и всё. За более чем 5 лет эксплуатации претензий к новым фарам нет.

голоса

Рейтинг статьи

Замена и регулировка фар и другой оптики на Nissan Almera (h26 и других моделях)

Особенности замены

Процедура замены оптики на автомобиле Ниссан Альмера G15 или на любой другой модели, будь то противотуманные фары или головное освещение – в целом задача не сложная. Для ее выполнения вам потребуется не более 30 минут.

Чтобы заменить на Альмере фары, выполните следующие действия:

1. Чтобы в бортовой сети Ниссан Альмера Классик не произошло замыканий во время процесса замены, для начала следует отключить аккумулятор. Его не обязательно демонтировать, можно просто сбросить клемму «-».
2. Далее, на фарах следует отсоединить четыре клипсы.
3. После этого можно отключить с оптики три штекера, а также выкрутить винты фиксации бампера. В принципе, бампер можно и не снимать, но тогда есть большая вероятность повреждения новой оптики при монтаже.
4. Далее, фонари демонтируются и меняются на новые. Дальнейшие действия по сборке производятся в обратной последовательности. После демонтажа бампера, если состояние противотуманок печальное, их также можно заменить. Туманки следует подбирать в соответствии с моделью авто.

Инструкция по регулировке своими силами

Чтобы отрегулировать освещение ламп ближнего света, перед регулировкой необходимо обеспечить следующие условия:

Заправьте бензобак горючим до полного.
Проверьте уровень давления в резине – необходимо, чтобы этот параметр полностью соответствовал тому, который указан в сервисном мануале.
Место, где будет производиться регулировка, должно быть наиболее ровным.
Выберите оптимальное место – подойдут стены или вороты гаражей, домов или больших супермаркетов

Важно, чтобы поверхность была расположена вертикально, если других вариантов у вас нет, то можно использовать фанеру.. Итак, как отрегулировать свечение лампочек:

Итак, как отрегулировать свечение лампочек:

1. Сначала на стену или фанеру следует нанести две параллельные прямые, расстояние между ними должно соответствовать между фонарями.
2. Далее, по одной высоте с центрами фонарей, на стене необходимо расчертить еще одну линию. После этого, на расстоянии 5 см ниже от линии центра оптики, чертится еще один отрезок. 5 см необходимо выбрать потому, что машина находится на расстоянии 5 метров от стены. Там, где линии пересекаются, нужно расчертить еще одну прямую с наклоном примерно в 15 градусов, она должна быть направлена вправо и вверх. На этом этапе вы закончили расчерчивать стену.
3. После этих действий включите фонари и, используя регулировочные болты, которые расположены на обратной стороне, добейтесь наиболее оптимального свечения. Сделайте так, чтобы световой поток проходил по горизонтальной линии, расположенной снизу.
4. Отдельно следует выделить момент по излому светового потока – эти моменты должны точно начинаться в точке, где пересекается расчерченная ранее линия наклона, а также вертикальная линия центра фонарей.
5. Учтите, что при выкручивании или откручивании винтов для регулировки может смещаться корпус, который фиксирует линзу. Необходимо проследить за тем, чтобы корпус фонаря был надежно зафиксирован.

Видео «Особенности регулировки освещения в автомобиле своими руками»

Основные нюансы и особенности данного процесса подробно изложены на видео ниже (автор ролика – канал Любознательный).

Nissan Almera Classic с 2006, замена фар инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Как Включить Противотуманные Фары Nissan Almera Classic

Замена противотуманных фар Nissan Almera Ремонт

Трещины противотуманные фары Nissan Almera далеко не уникален. Так что в моей машине эта проблема возникла от самой покупки. Сначала я не обращал на это внимания Проблема против тумана. это сияет и сияет. Я даже не видел, когда упала часть стеклянного тумана. Что-то делать руками было недостаточно. Естественно, грязь попала внутрь и отражатель противотуманных фар испортилось. это было только заменимо. Хотя изначально его можно было починить. в качестве заменить и отремонтировать противотуманные фары на ниссан альмера. а также какие противотуманные фары купить и где купить подробнее.

Замена противотуманных фар.

Правый противотуманный фонарь сломан

Итак, вы решили замена противотуманных фар в теме Ниссан Альмерия. Что для этого нужно. Для начала купите новую противотуманную фару.

Лучшим вариантом было бы купить противотуманные фары Valeo. Они ничем не отличаются от оригинала, но в несколько раз дешевле. Более того, они подходят для многих моделей Nissan и Renault. Вот код товара:

Фара полностью готова к установке, лампа H11 уже установлена.

Для замены удобно пользоваться ямой или лифтом и носить ключ 13.

Замена сложности не. ПТФ закреплено 2 болтами. Доступ немного ограничен, но проблем быть не должно. Проводка к устройству тоже хорошая.

Фото не добавляю, особо ничего не видно. Это так интуитивно понятно.

Это все Замена противотуманных фар для Nissan Almera N16

Теперь поговорим об этом.

Ремонт противотуманных фар Nissan Almera. замена стекла.

Если бы я сразу волновался, когда стекло треснуло, я бы справился меньше. Настоящая работа еще предстоит сделать. Таким образом, для ремонт противотуманных фар нам нужен целый стакан и прозрачный герметик.

1. Покупаем противотуманные фары (например, DEPO, например, номер товара P12 NP12TUM-L это для левого тумана, соответственно для правого NP12TUM-R,. оригинал NNP1202-080-L и NNP1202-080-R, в соответствии).

2. Снимите оставшееся стекло с фары и очистите резиновую прокладку, в которую вставлено стекло. Если предварительно нагреться феном стеклянный туман. тогда это намного легче удалить, не повреждая ничего. Вы можете снять фару с ПТФ и нагреть ее в духовке (в течение нескольких минут при 100 ° C)

ВНИМАНИЕ. не сжигайте себя!

Снять переднюю противотуманную фару Ниссан Альмерия

Классический. ЭТОГО ВИДЕО НЕТ.

СНЯТИЕ ЛАМПЫ ПЕРЕДНЕГО ТУМАНА NISSAN ALMERA CLASSIC

Комплект туман

фары. KE622-BN300 Вы можете помочь материально, и проблемы будут возникать чаще! Сберегательный банк :.

3. Далее возьмите стеклянный герметик и закройте периметр прокладки, где мы будем устанавливать стекло.

4. С усилием прижмите стекло к горшку и подождите около 10 минут в этом положении, пока герметик не схватится с уплотнением.

5. Вот и все. Мы тестируем производительность и наслаждаемся проделанной работой.

Если нет возможности найти противотуманные фары для Nissan Almera. тогда сделаем противотуманки из Лады Калины. Правда, немного потоньше, нужно немного отрегулировать.

И что делать, если оборудование не предусмотрено противотуманные фары. Тогда вы можете поставить их сами.

Противотуманные фары для Nissan Almera N16.

Есть набор для противотуманные фары. Оригинальный номер комплекта KE622-BN300. Это включает:

26150-AU300. Туман справа;

26155-AU300. Туман влево;

25540-AV600. Подчеркнуть машину;

25230-9F920. реле;

77030-02026. болт, 4 шт.;

08913-6365A. зажимная гайка, 4 шт.;

62254-BN900. Гриль в бампере.

Проводка для ПТФ уже заложен. нужно найти его под бампером в общем жгуте, он должен быть обмотан скотчем.

удалить старую решетку;

подвести электропроводку к точкам крепления;

установите гайки в точках крепления ПТФ ;

закрепить и подключить противотуманные фары ;

установить новую решетку с готовыми отверстиями для противотуманные фары ;

снимите кожух (два винта под рулевым колесом);

вытащите старый переключатель левой рулевой колонки и вставьте новый;

закрепить корпус рулевой колонки;

Мы тестируем производительность и наслаждаемся светом.

Есть альтернативные варианты установки. Они будут нужны противотуманные фары и реле, может потребоваться другая отдельная кнопка.

Гриль нельзя поменять, но вырезать соответствующие отверстия в старом.

Вы можете подключиться к основному и отобразить включение Противотуманная фара на отдельной кнопке, расположенной где угодно. Недостатком этой схемы является необходимость найти место для дополнительной кнопки и установить ее, неудобство управления, когда все управление освещением сосредоточено в одном месте. это удобнее.

Вы можете подключиться противотуманные фары быть включены с боковыми огнями. Недостаток такой схемы не всегда необходим.

Nissan Almera Classic. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
