Схемы электрооборудования chevrolet aveo

FakeHeader

Comments 23

какой предохранитель отвечает за ближний свет? На схеме его как бы нет

брат, а где предохранитель в салоне на котором постоянный ток от АКБ ?

Мне регистратор повесить надо на постоянку

Тебе постоянный даже без ключа нужен?

Я подключал через прикуривать, что бы он включался только при заводе авто.

Кто подскажет какой пред отвечает за центральный замок в водительской двери? Перестала работать функция авьоматического открытия дверей хоть с цз хоть с сигналки, даже салонная кнопка запирания-отпирания дверей тоже молчит. Может кто сталкивался с такой бедой. А то как то неудобно стало оикрывать и закрывать в ручную .

58 птф реле? Это же предохранитель, а где реле птф?

ПТФ у нас вроде с БК включается, я не очень в курсе как у нас это организованно

Просто проблема в том что я вкл птф, а они не вкл., даже на щитке не загорается индикатор, вот и не могу разобраться, а к электрику ехать че то стремно, как начнет разводить(((

как вариант посмотреть питание до предохранителя, до цоколя лампы, ну так сказать трассу проверять… Ну и иметь ввиду что ПТФ включается только с ближним светом.

а какой предохранитель на сигнале?

Ну по схеме 52 Звуковой сигнал, а так нужно проверить

А 16 предохранитель который в резерве, он же включается одновременно с зажиганием?

От него можно дхо запитать?

16 Система помощи при парковке — ты про этот? Я так думаю там плюс появляется при включении задней передачи. Но это не точно лучше тестером замерить.

Стараюсь тут еще можешь посмотреть)

Отправил в закладки, пост бесценно полезен

Это все хорошо, побольше бы инфы про блок комфорта (или как он по другому называется) который под сиденьем водителя.

Многие не замечали такие мелочи, например как: затухающий свет в салоне через 10 минут, если открыта дверь, отключение магнитолы, отключение света в багажнике, все это через 10 минут, самовосстанавливающийся предохранитель освещения в багажнике. Или же свет ближний вместе с габаритами сам тухнет, если вытащить ключ, а если попробовать выключить свет без ключа и перевести крутилку сначала на габариты, то он включится. Или еще, в дождь например, если быстро выключить зажигание и оставить дворники в недоведенном состоянии, то даже при вытащенном ключе можно их в одно касание подрулевого переключателя довести на место. И вообще где находится у нас реле габаритов, ближнего света, поворотников. Как у нас работает подогрев сидения, который включается только при запущенном двигателе, а при вкл зажигании нет. Да и вообще много мелочей есть, которые другие люди не замечают.

Editing history

Какой предохранитель относится к печке?

Печка не работает на 4й скорости на 1-3 норм.Сказали что всё дело в предохранители, т.к 4я скорость печки работает через предохранитель

Походу это — 5 Вентилятор отопителя

Спасибо) завтра проверю

Не за что, можно еще в салоне посмотреть — 31 Система отопления (кондиционирования) и вентиляции

Процесс снятия и замены

Процесс замены предохранителей в «Шевроле Авео» разных поколений почти не отличается и не требует никакого инструмента.

В моторном отсеке

Порядок действий следующий:

1. Обездвижить машину, снять клемму с минусового полюса аккумулятора.
2. Открыть крышку монтажного блока предохранителей, надавив пальцами на защелку, расположенную со стороны левого крыла.
3. Взять пинцет (есть во всех моделях) и вытащить нужный предохранитель. Если нужно заменить реле, то его нужно тянуть на себя, раскачивая из стороны в сторону.
4. Вставить новую запчасть.
5. Проверить работу защищаемой цепи. При необходимости найти и устранить короткое замыкание.
6. Установить снятые детали в обратном порядке.

В салоне

Порядок действий следующий:

1. Открыть водительскую дверь
2. Снять крышку салонного монтажного блока предохранителей: на T200, T250 он находится в левом торце торпеды, на T300 — под рукояткой управления наружного освещения и корректора фар (слева от руля).
3. Вытащить перегоревший предохранитель / сломанное реле и заменить его новым.
4. Повторить шаги № 5, 6 из предыдущего метода.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Еще про Авео: Как регулировать педаль сцепления Шевроле Авео? — 5 ответов

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

Схема

Назначение

1. DLIS
2. DLC
3. Подушка безопасности
4. Задняя дверь
5. Запасной предохранитель
6. Блок управления кузовным оборудованием
7. Блок управления кузовным оборудованием
8. Блок управления кузовным оборудованием
9. Блок управления кузовным оборудованием
10. Блок управления кузовным оборудованием
11. Блок управления кузовным оборудованием
12. Блок управления кузовным оборудованием
13. Блок управления кузовным оборудованием
14. IPC
15. ONSTAR
16. ULTRA PARKING ASSIST
17. Информационный центр водителя
18. Аудио
19. Прицеп
20. VLBS
21. CHEVYSTAR
22. Обогрев, вентиляция, кондиционер
23. HDLPALC
24. Сцепление
25. IPC-AOS
26. Подушка безопасности ход/ запуск
27. Ходовое реле
28. Реле задней двери
29. Прицеп ход/запуск
30. Часовая пружина
31. Обогрев, вентиляция, кондиционер
32. Запасной предохранитель
33. Вентиляционный люк крыши
34. Прикуриватель
35. Запасной предохранитель
36. Задний электрический стеклоподъемник
37. Передний электрический стеклоподъемник
38. RAP/ACCY
39. DCDC CONV
40. Электростеклоподъемник двери водителя
41. РТС 2
42. РТС 1
43. Разъем аккумулятора.

• DLC – диагностический разъем;
• IPC и IPC-AOS – контроллеры;
• ONSTAR – навигационная система (недоступна в России);
• ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
• CHEVYSTAR – спутниковая система «Шевроле-Авео»;
• RAP/ACCY – система отопления и кондиционирования;
• DCDC CONV – трансформатор.

Блок в моторном отсеке

Расположение

Общая схема

Описание

1. Реле скорости переднего стеклоочистителя
2. Насос ABS
3. Реле управления переднего стеклоочистителя
4. Передний стеклоочиститель
5. Нагнетательный вентилятор
6. Клапан ABS
7. Вентиляционный люк крыши
8.  –
9. Очиститель заднего стекла
10. Регулятор напряжения генератора
11. ABS
12. AOS/ROS
13. Наружное зеркало заднего вида
14. Реле обогревателя заднего стекла
15. Обогреватель заднего стекла
16. Запасной предохранитель
17. Запасной предохранитель
18. Запасной предохранитель
19. Запасной предохранитель
20. Запасной предохранитель
21. Запасной предохранитель
22. Запасной предохранитель
23.  –
24. Ход/запуск IEC
25. Реле ход/запуск
26.  –
27.  –
28. Наружное зеркало заднего вида с подогревом
29.  –
30. Обогрев передних сидений
31.  –
32. Поток топлива
33. Омыватель
34. Реле топливного насоса
35. Топливный насос
36. Модуль управления двигателем/ трансмиссией
37.  –
38.  –
39. Вентилятор охлаждения К5
40. Вентилятор охлаждения К4
41. EVP
42. ЕСМ
43. Муфта кондиционера
44. тем
45. ЕСМ_1
46. COIL
47. ЕСМ_4
48. ЕСМ 3
49. ЕСМ2
50. Инжектор
51. Реле Р/Т
52. Звуковой сигнал
53. Реле вентилятора охлаждения КЗ
54. Пуск
55. Реле пуска
56. Реле муфты кондиционера
57. Реле дальнего света
58. Передние противотуманные фары
59. Дальний свет левый
60. Дальний свет правый
61. Реле вентилятора охлаждения К1.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

Фото схема

Таблица с расшифровкой

Номер	Защищаемая цепь
Предохранители
F1	15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2	15А Предохранитель прикуривателя Chevrolet Aveo
F3	10А Аудиосистема, часы
F4	15А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F5	10А Панель приборов
F6	10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7	10А Блок управления двигателем, блок управления АКП
F8	15А Система питания
F9	10А Подушка безопасности (SRS)
F10	10А Модуль сигнальной лампы ABS
F11	Резерв
F12	10А Звуковой сигнал, обогрев заднего стекла
F13	15А Выключатель стоп-сигнала
F14	15А Комбинация приборов, выключатель аварийной сигнализации
F15	15А Блок управления противоугонной сигнализацией
F16	10А Блок управления двигателем, блок управления АКП
F17	20А Стеклоочиститель и стеклоомыватель стекла
F18	10А Система зажигания
F19	20А Выключатель вентилятора, выключатель кондиционера
F20	Резерв
F21	Резерв
F22	Резерв
F23	10А Часы, аудиосистема
Реле
R1	Блок управления реле-прерывателем
R2	Реле задних противотуманных фонарей
R3	Реле омывателя.
R4	Реле-прерыватель
R5	Репе вентилятора кондиционера
R6	Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

Блок в моторном отсеке

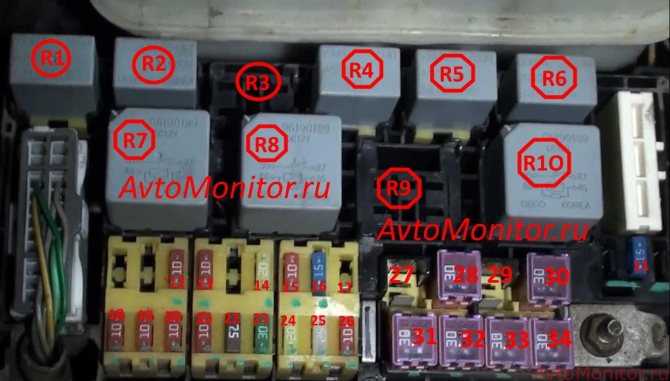

Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

Номер	Защищаемая цепь
Реле
R1	Реле вентилятора системы охлаждения двигателя – низкая скорость
R2	Реле ближнего свела фар
R3	Реле противотуманных фар
R4	Реле топливного насоса
R5	Реле компрессора кондиционера
R6	Реле освещения
R7	Реле дальнего свела фар
R8	Реле стеклоподъемников
R9	Реле вентилятора/главное реле
R10	Реле вентилятора системы охлаждения двигателя – высокая скорость
Предохранители
11	Запасные предохранители
12	10А Правая фара дальнего света
13	10А Левая фара дальнего света
14	20А Люк крыши
15	10А Звуковой сигнал
16	15А Топливный насос
17	15А Противотуманные фары
18	10А Правая фара (дальний свет)
19	10А Левая фара (дальний свет)
20	10А Правая фара (ближний свет)
21	10А Левая фара (ближний свет)
22	10А Плафон салона
23	30А Обогреватель стекла
24	20А Фара
25	25А То же
26	10А Муфта привода компрессора кондиционера
Плавкие предохранители
27	60А Антиблокировочная система (АВС)
28	30А Вентилятор радиатора системы охлаждения двигателя
29	20А Главное реле
30	30А Стеклоподъемники
31	30А Вентилятор
32	30А Внутренний блок предохранителей
33	30А Система зажигания
34	30А То же

Chevrolet aveo 2008 электросхема

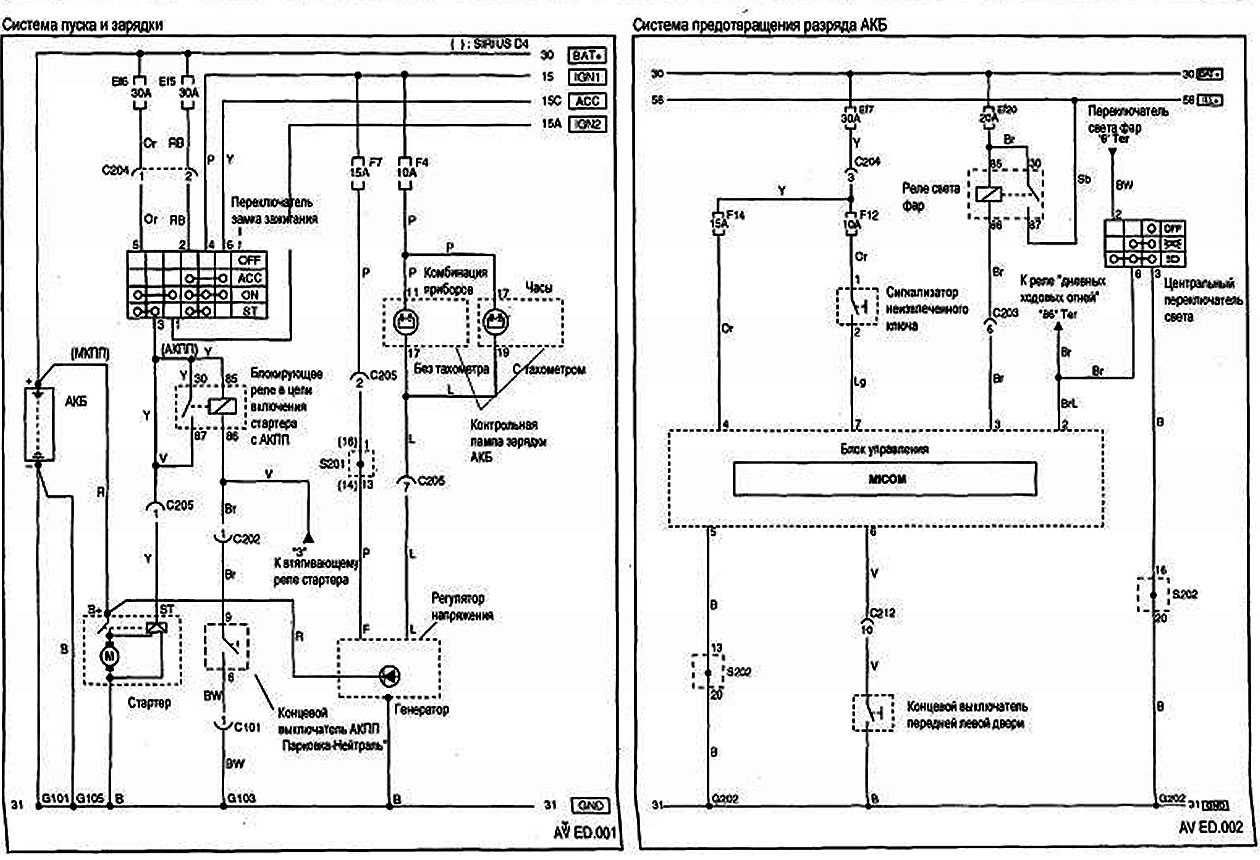

Электросхемы. Система пуска и зарядки. Ремонт Chevrolet Aveo 2008. Руководство по эксплуатации. Бензиновый двигатель 1,5л SOHC (с одним распределительным валом).

Руководства ￫ Chevrolet ￫ Aveo (Шевроле Авео). Электросхемы. 1. Как читать схемы электрических соединений 2. Система пуска и зарядки 3. Система предотвращения разряда АКБ 4. Система управления холостым ходом 5. Система.

Каталог. Chevrolet Aveo 2008. Электросхемы Шевроле Авео. Электросхемы 1. Как читать схемы электрических соединений 2. Система пуска и зарядки 3. Система предотвращения разряда АКБ 4. Система управления холостым.

Неправильно указан номер контакта комбинации приборов. В TISовских схемах, ссылки на которые я привёл в первом посте, довольно часто встречаются опечатки. К первому непрочитанному сообщению. Вот это и есть — модератор. Денис , добавь в общий список.

Руководство по ремонту Chevrolet Aveo (Шевроле Авео) г.в. Электросхемы

Здравствуйте, гость Авторизация Регистрация Форум Chevrolet Aveo Club Шевроле Авео Клуб Наши новости и объявления Форум Chevrolet Aveo Club Шевроле Авео Клуб Наши новости и объявления. Искать только в этом форуме?. Здравствуйте, гость Авторизация Регистрация. В связи с проводимыми работами на сервере возможны временные перебои в работе форума. Форум Chevrolet Aveo Club Шевроле Авео Клуб Наши новости и объявления.

Электросхемы на Авео , а также сервис-мануалы Опции. Спасибо сказали: раз а. IMG: зарегистрируйтесь для просмотра. Заслонка рециркуляции, кнопка обогрева заднего стекла, подсветка отопителя. Звуковой сигнал, прикуриватель, розетка. Концевики дверей, лампа салона. Зуммер ключа и индикатор непристёгнутого ремня. Фары головного света, корректор фар. Противотуманные фары и фонари. Габаритные огни, подсветка номера. Стоп-сигнал, лампа заднего хода.

Приборка: CHECK ENGINE, тахометр, уровень топлива, температура ОЖ. Приборка: спидометр, датчик наружной температуры. Приборка: индикаторы световых приборов, подсветка.

IMG: зарегистрируйтесь для просмотра IMG: зарегистрируйтесь для просмотра. Обогрев заднего стекла и зеркал. IMG: зарегистрируйтесь для просмотра! И к тому же делает это абсолютно бесплатно. Вот это и есть — модератор. Две ссылки, по которым можно найти электрические схемы на все модификации Авео и другие Шевроле, а также руководства по техническому обслуживанию и ремонту.

У тех, кто пользуется данными схемами могут возникнуть и уже неоднократно возникали непонятки с нумерацией предохранителей. Дело в том, что в мануале, который даётся вместе с машиной, нумерация предохранителей другая. Сравните: Подкапотный блок на сайте: IMG: зарегистрируйтесь для просмотра в инструкции: IMG: зарегистрируйтесь для просмотра Салонный блок на сайте: IMG: зарегистрируйтесь для просмотра в инструкции: IMG: зарегистрируйтесь для просмотра Запомните, что если вы смотрите схему на сайте, то и нумерацию предохранителей к этой схеме смотрите на сайте, а ни в коем случае не в бумажном руководстве по эксплуатации.

Кручу верчу, запутать хочу. В TISовских схемах, ссылки на которые я привёл в первом посте, довольно часто встречаются опечатки. Причём эти опечатки перекочёвывают в разнообразные книги по Авео, авторы которых тоже пользуются данными схемами. Неправильно указан номер контакта комбинации приборов.

Об устройстве корректора можно судить по схеме для праворульного автомобиля, отыскавшейся у зарегистрируйтесь для просмотра. Но учтите, что номера разъёмов и цвета проводов могут не совпадать. Кто нибудь пробовал отключить функцию включения света при пуске двигателя?? Где найти эту тему,если таковая имеется. Они меньше разряжают аккамулятор. С сохранением включения при пуске двигателя.. С сохранением включения при пуске двигателя. Не могу на эл. Смотрел еще тут UNICYCLERACE.RU Ткните в схему, пожалуйста..

Смотрел еще тут UNICYCLERACE.RU Ткните в схему, пожалуйста. Второй trunk open switch — это контрольные контакты в личинке замка багажника.. Вот все хорошо, а как подключить датчик температуры?

Только вот не нашел про кондиционирование и климат-контроль.. Прямо скажем, видоводы ещё не частые гости на нашем форуме. Значит, смотри схему: «приборка — датчик температуры». Только вот не нашел про кондиционирование и климат-контроль. Если скажешь, каких схем не хватает, буду признателен.. Спасибо, буду выводить самостоятельно.. IMG: зарегистрируйтесь для просмотра Проверяется легко. Только нужно удостовериться, что схема та, что надо.

Блоки с предохранителями и реле Aveo T200

В бортовой электросистеме «Шевроле Авео» первого поколения предохранители размещены в двух монтажных блоках: под капотом и в приборной панели.

Блок в салоне

В салоне предохранители скрыты под пластиковым лючком в левом торце панели приборов. На оборотной стороне есть краткая расшифровка их назначения. Подробная приведена в таблице ниже.

Салонные предохранители T200

Обозначение	Максимальный ток, А	Защищаемая / обслуживаемая цепь
F1	15	Дополнительная розетка 12 В для внешних потребителей
F2	15	Прикуриватель
F3	10	Аудиосистема, часы
F4	15	Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация, иммобилайзер
F5	10	Панель приборов
F6	10	Выключатель фонарей заднего хора, переключатель парковка/нейтраль
F7	10	БУ двигателем и АКПП
F8	15	Питание двигателя (форсункки)
F9	10	Подушки безопасности
F10	10	Сигнальной лампы ABS
F11	–	Резерв
F12	10	Клаксон, обогрев заднего стекла
F13	15	Выключатель стоп-сигнала
F14	15	Комбинация приборов, выключатель аварийной сигнализации
F15	15	БУ противоугонной сигнализацией
F16	10	БУ двигателем и АКПП
F17	20	Стеклоочиститель и стеклоомыватель стекла
F18	10	Система зажигания
F19	20	Выключатель вентилятора отопителя, выключатель кондиционера
F20-22	–	Резерв
F23	10	Часы, аудиосистема

Салонные реле T200

Обозначение	Защищаемая / обслуживаемая цепь
Реле
R1	БУ реле-прерывателем
R2	Задние ПТФ
R3	Омыватель
R4	Реле-прерыватель
R5	Вентилятор кондиционера
R6	Стеклоочиститель

Блок в моторном отсеке

Он расположен между расширительным бачком охлаждения и аккумулятором и закрыт крышкой из пластика. На ее обороте схематично указано назначение элементов. Подробная расшифровка приведена в таблице ниже.

Реле моторного отсека на T200

Номер предохранителя/реле	Защищаемая / обслуживаемая цепь
R1	Вентилятора системы охлаждения двигателя (низкая скорость)
R2	Ближний свет фар
R3	ПТФ
R4	Топливный насос
R5	Компрессор кондиционера
R6	Освещение
R7	Дальний свет фар
R8	Электростеклоподъемники
R9	Вентилятор/главное реле
R10	Вентилятора системы охлаждения двигателя (высокая скорость)

Предохранители моторного отсека на T200

Номер предохранителя/реле	Максимальный ток, А	Защищаемая / обслуживаемая цепь
11	—	Резерв
12	10	Правая фара дальнего света
13	10	Левая фара дальнего света
14	20	Люк крыши
15	10	Клаксон
16	15	Топливный насос
17	15	ПТФ
18	10	Правая фара (дальний свет)
19	10	Левая фара (дальний свет)
20	10	Правая фара (ближний свет)
21	10	Левая фара (ближний свет)
22	10	Плафон салона
23	30	Обогреватель стекла
24	20	Фары
25	25	Фары
26	10	Муфта привода компрессора кондиционера

Плавки высокой мощности моторного отсека на T200

Номер предохранителя	Максимальный ток, А	Защищаемая / обслуживаемая цепь
27	60	Антиблокировочная система (АВ5)
28	30	Вентилятор радиатора системы охлаждения двигателя
29	20	Главное реле
30	30	Стеклоподъемники
31	30	Вентилятор
32	30	Внутренний блок предохранителей
33, 34	30	Система зажигания

1) Расшифровка цветов проводов aveo

Если вы имели опыт подключения дополнительного электрооборудования в Шевроле Авео, то понимаете, что без наличия схем электропроводки автомобиля сделать это сложно. Поэтому для того чтобы не подключать новые устройства на «ощупь», публикуем 24 схемы электрооборудования Шевроле Авео, которые помогут разобраться что и где следует искать и куда подключать. На схемах детали электроцепи обозначаются прямоугольниками, треугольниками, кружочками и т.п. Для упрощения понимания они подписаны латинскими буквами. Например,

• G — обозначает « — » или «массу»,
• Ef и F – указывает, что это предохранитель
• C — обозначается разъем
• S – соединительный разъем
• D – диод

Проводка в автомобиле разноцветная, что облегчает идентификацию проводов во время чтения схем. По аналогии с деталями электроцепи, цвет проводки также обозначается латинскими буквами. Используются следующие цвета:

• оранжевый – «Or»,
• синий – Lb»,
• жёлтый – «Y»,
• зелёный – «G»,
• розовый – «P»,
• серый – «Gr»,
• белый – «W»,
• коричневый – «Br»,
• светло-зеленый – «Lg»,
• голубой – «Sb»,
• фиолетовый – «V»,
• красный – «R»,
• чёрный – «B».

Не пугайтесь, если увидите провода, обозначенные на схемах двумя заглавными буквами.Например, YR.
В данном случае, первая буква указывает, что цвет провода — жёлтый, а вторая, что на нем имеется зелёная полоса.Разъёмы.
Для удобства подключения новых устройств и замены, вышедших из строя, вся электросистема состоит из узлов, которые подключены друг к другу специальными разъёмами — колодками. Каждая колодка имеет контакты – пины, в которые как в розетку подключаются нужные провода. Так как колодки имеют много контактов, они пронумерованы.

• Нумерация начинается слева направо и сверху вниз
• В зависимости от места расположения колодки (внутри автомобиля или в моторном отсеке), она имеет номер трёхзначный номер. Если на схемах колодка обозначена номером начинающимся со ‘‘‘100’’’, то искать её следует в моторном отсеке, а если с ‘‘‘200’’’, то в салоне.

Блок в салоне авео

Фото схема

Таблица с расшифровкой

Номер	Защищаемая цепь
Предохранители
F1	15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2	15А Предохранитель прикуривателя Chevrolet Aveo
F3	10А Аудиосистема, часы
F4	15А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F5	10А Панель приборов
F6	10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7	10А Блок управления двигателем, блок управления АКП
F8	15А Система питания
F9	10А Подушка безопасности (SRS)
F10	10А Модуль сигнальной лампы ABS
F11	Резерв
F12	10А Звуковой сигнал, обогрев заднего стекла
F13	15А Выключатель стоп-сигнала
F14	15А Комбинация приборов, выключатель аварийной сигнализации
F15	15А Блок управления противоугонной сигнализацией
F16	10А Блок управления двигателем, блок управления АКП
F17	20А Стеклоочиститель и стеклоомыватель стекла
F18	10А Система зажигания
F19	20А Выключатель вентилятора, выключатель кондиционера
F20	Резерв
F21	Резерв
F22	Резерв
F23	10А Часы, аудиосистема
Реле
R1	Блок управления реле-прерывателем
R2	Реле задних противотуманных фонарей
R3	Реле омывателя.
R4	Реле-прерыватель
R5	Репе вентилятора кондиционера
R6	Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

Еще про Авео: Центральный замок Chevrolet Aveo T250 T250,T255 Седан — огромный выбор, разумные цены

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Руководства на все автомобили

1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2. БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1,5лSOHC (с одним распределительным валом)
3. СЦЕПЛЕНИЕ
4. ТРАНСМИССИЯ
5. ПОДВЕСКИ КОЛЕС
6. РУЛЕВОЕ УПРАВЛЕНИЕ
7. ТОРМОЗНЫЕ СИСТЕМЫ
8. Кузов
9. Система пассивной безопасности автомобиля
10. ЭЛЕКТРООБОРУДОВАНИЕ
10.0 ЭЛЕКТРООБОРУДОВАНИЕ
10.1 Системы пуска и зарядки
10.2 Генератор
10.3 Стартер
10.4 Проверка системы зарядки
10.5 Снятие, проверка и установка генератора
10.6 Снятие, проверка и установка стартера
10.7 Аккумулятор
10.8. Электросхемы
10.9. Электросхемы
10.9.1 Электросхемы
10.9.2
10.9.3 Система пуска и зарядки
10.9.4 Система предотвращения разряда АКБ
10.9.5 Система управления холостым ходом
10.9.6 Система удаления паров топлива, комбинация приборов и датчик скорости автомболя
10.9.7 Система впрыска
10.9.8 данных, индикация неисгтоавностей.
10.9.9 Указатепь температуры ОЖ, тахометр и указатель уровня топлива

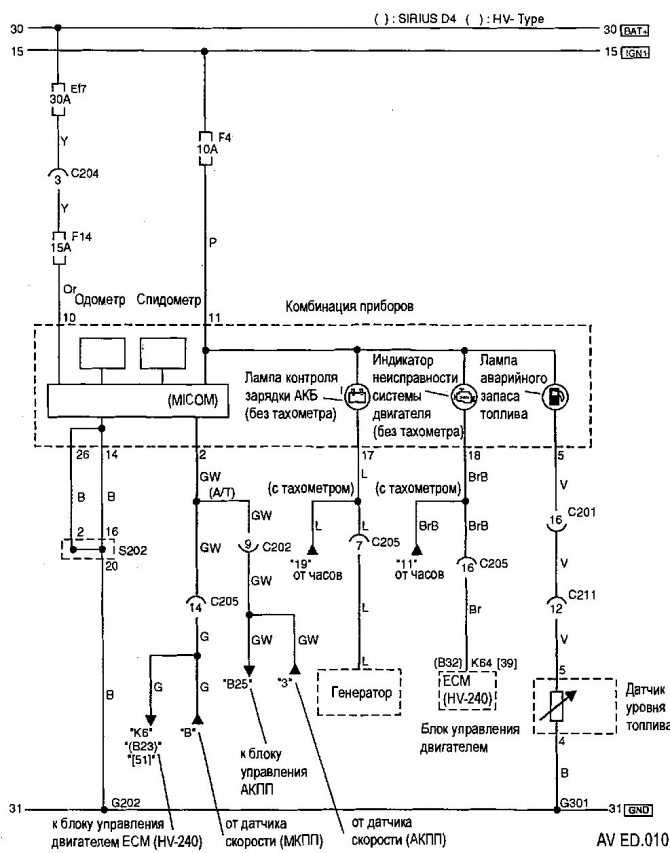

10.9.10 Одометр, спидометр и сигнальные лампы
10.9.11 индикации (стояночный тормоз, ремни и подушки безопасности, давление масла).
10.9.12 приборов и органов управления с блоком регулирования яркости.

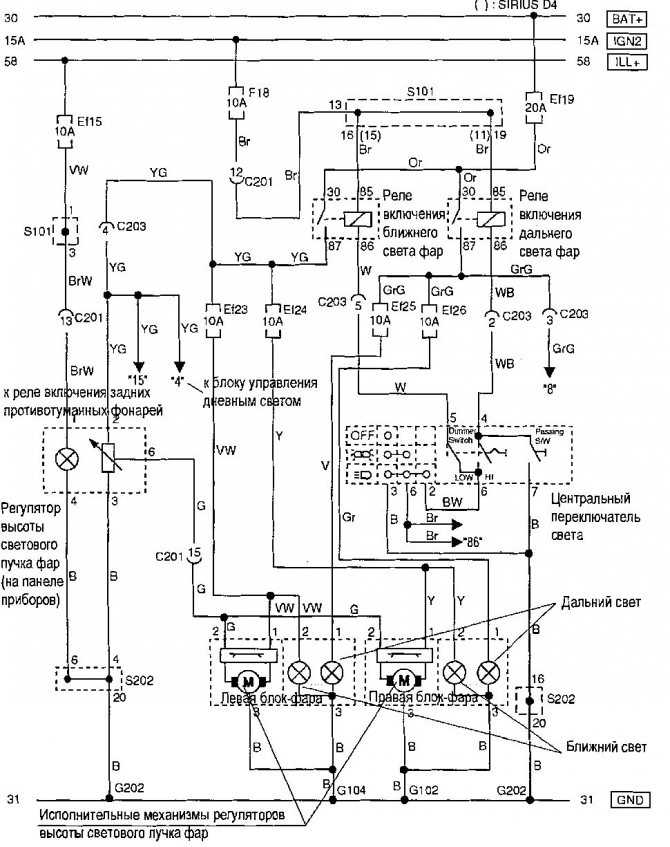

10.9.13 и система регулирования высоты светового пучка фар.
10.9.14 Передние и задние противотуманные фонари
10.9.15 Габаритные фонари и подсветка номерного знака
10.9.16 Указатели поворотов и аварийная сигнализация

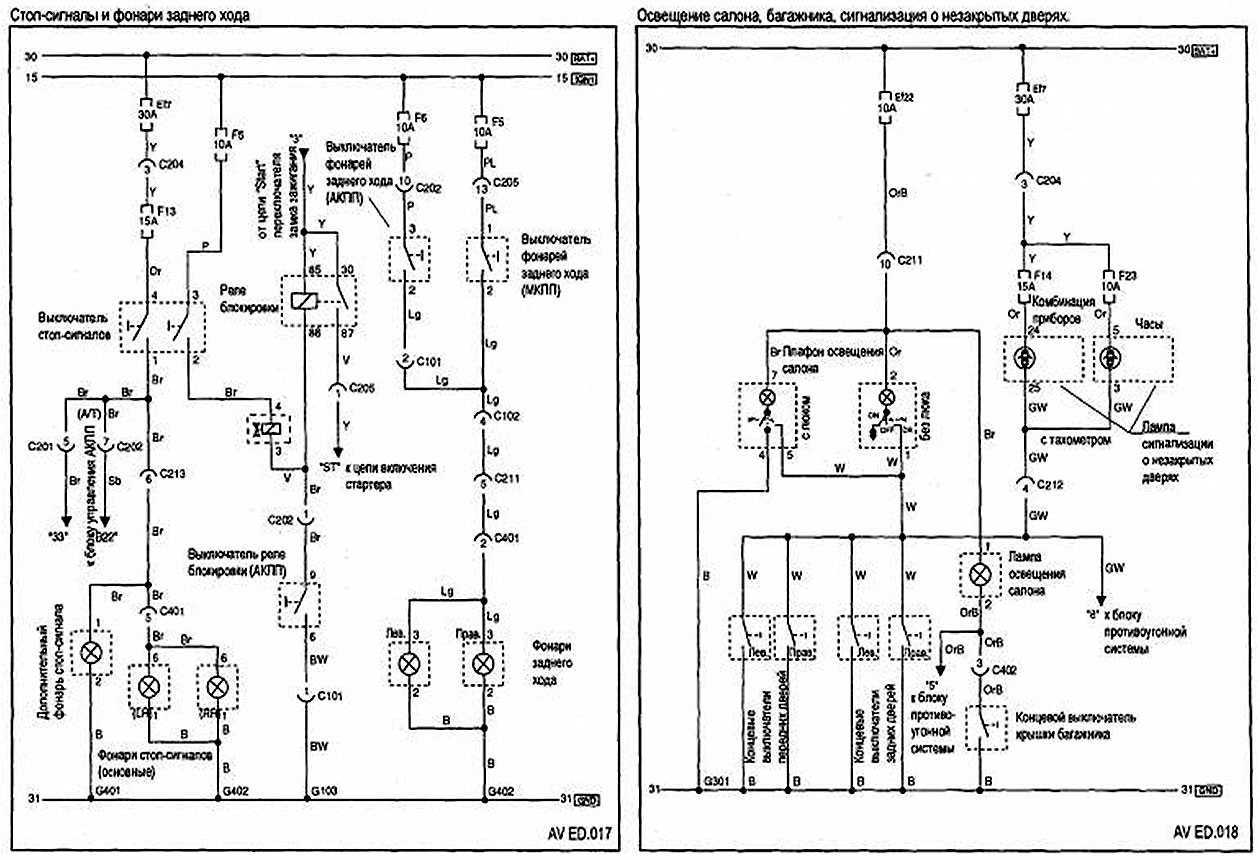

10.9.17 Стоп-сигналы и фонари заднего хода

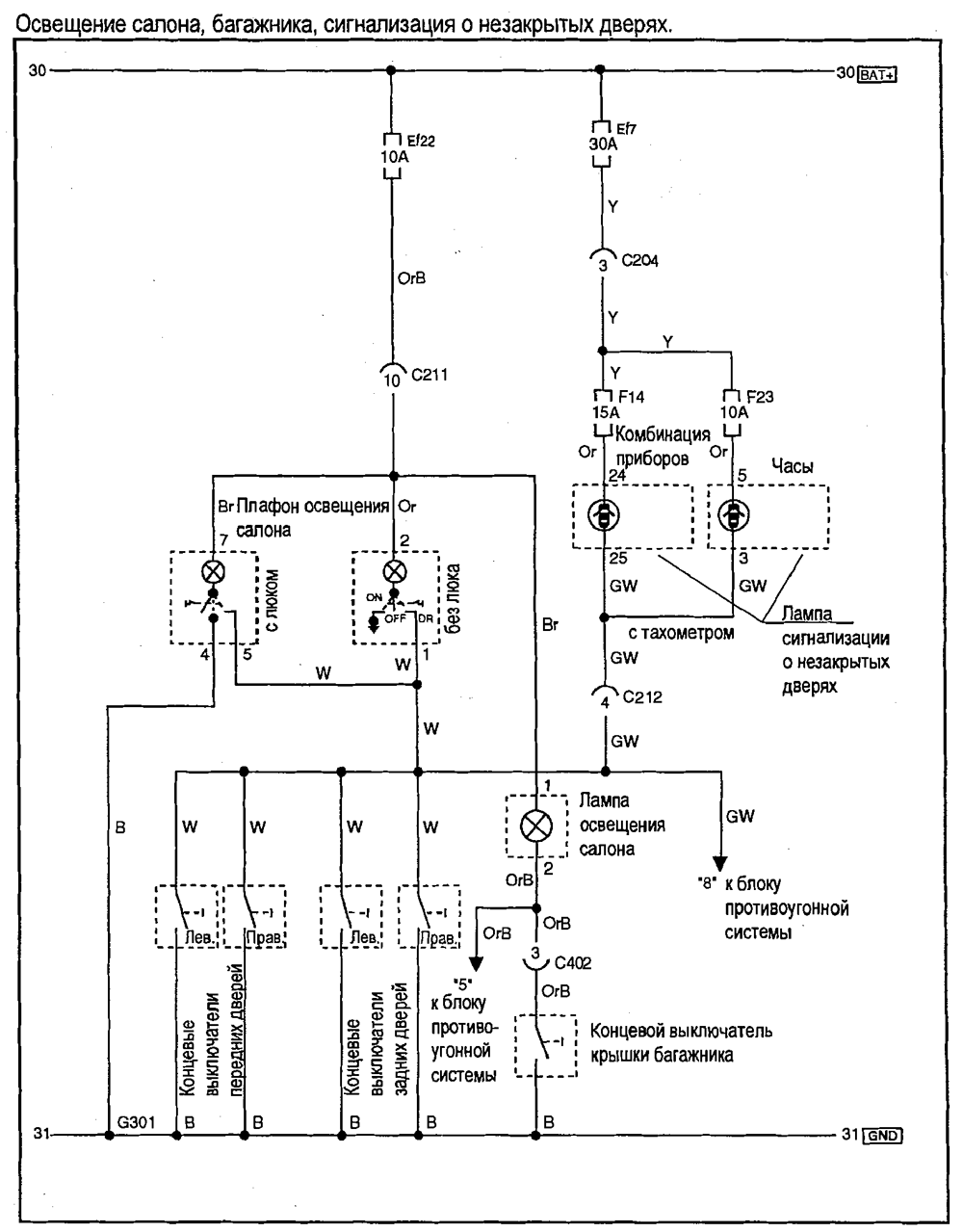

10.9.18 салона, багажника, сигнализация о незакрытых дверях.
10.9.19 сигнал, прикуриватель, розетка.
10.9.20 заднего вида с электроприводом.

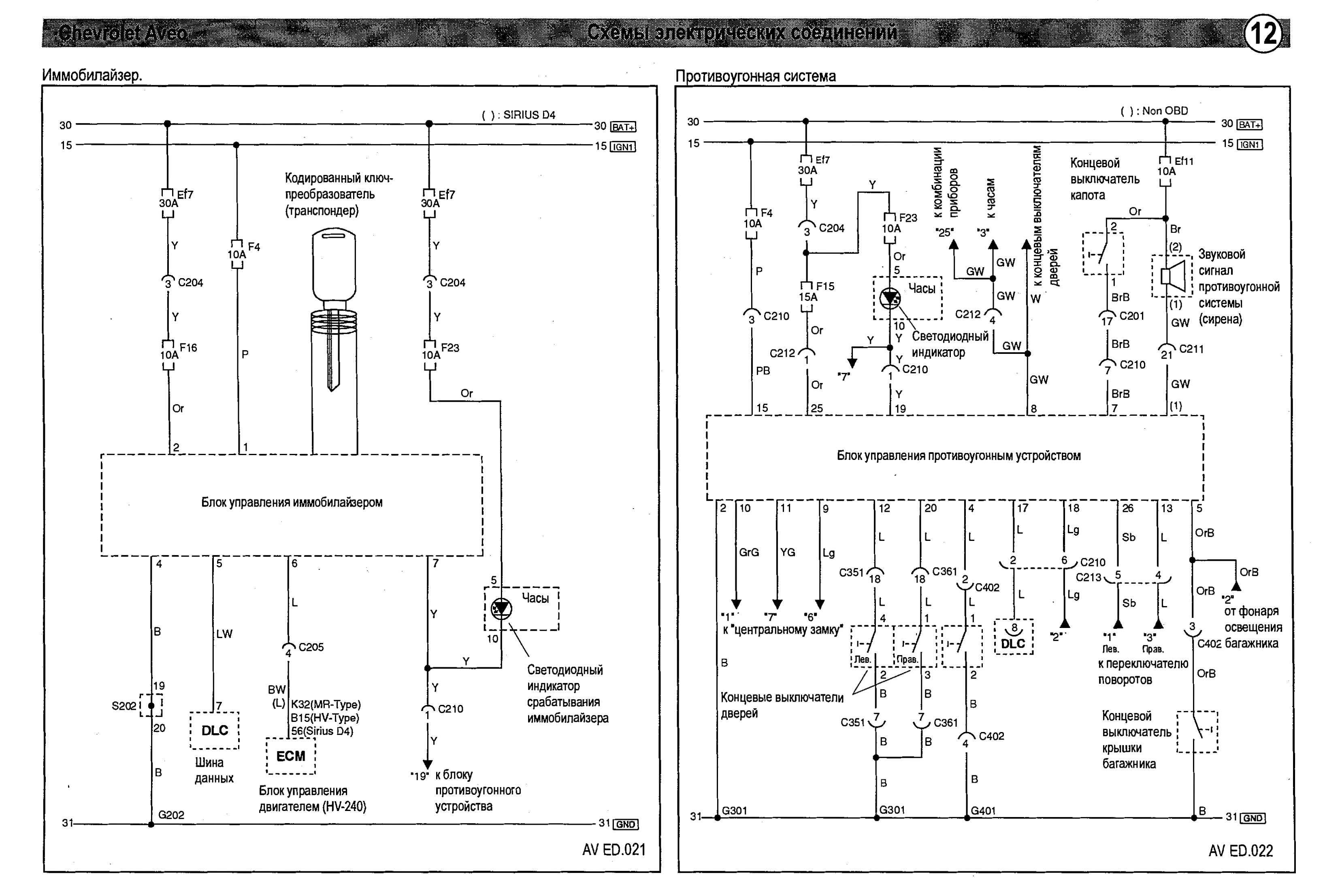

10.9.21 Иммобилайзер.
10.9.22 Противоугонная система
10.9.23 стеклоподъемники.
10.9.24 Центральный замок
10.9.25 система тормозов. Питание, датчики скорости колес.
10.9.26 сигнальных ламп ABS и стояночного тормоза, концевые выключатели.
10.9.27 системы охлаждения (одиночный).
10.9.28 Система кондиционирования воздуха
10.9.29 системы охлаждения (одиночный).
10.9.30 Система кондиционирования воздуха
10.9.31 Аудиосистема (без RDS)
10.9.32 Стеклоочиститель и омыватель лобового стекла I
10.9.33 Размещение жгутов, разъемов и точек соединения с массой
10.9.34 Разъемы жгутов электропроводки
10.9.35 Жгуты на двигателе
10.9.36 Моторный отсек
10.9.37 отсек, двери.
10.9.38 Салон автомобиля
10.9.39 Размещение жгутов в средней части кузова
10.9.40 Размещение жгутов в крышке багажника и багажном отсеке
10.9.41 Разъемы элементов электрооборудования и блоков управления системами
10.9.42 Разъемы элементов электрооборудования и блоков управления системами Ссылки на другие сайты
