Датчик скорости лада приора

Замена датчика скорости

Вступление

Датчик скорости (ДСА) является одним из важнейших элементов системы управления двигателем. Основной задачей данного датчика является передача скорости движения автомобиля на приборную панель (спидометр), но это далеко не единственная функция, за которую отвечает ДСА. Он участвует в формировании топливной смеси, подает сигналы необходимые для работы электроусилителя руля. В данной статье речь пойдет о ДС и его возможных неисправностях.

О датчике

В автомобилях Лада Приора ДС выполняет большое количество разных действий. Он поддерживает более высокие обороты при движении на нейтральной скорости, переедает информацию о скорости автомобиля считывая их с колес, а так же по его показаниям регулируется топливно-воздушная смесь и отключается ЭУР при достижении определенной скорости.

Датчик выполнен из маслостойкого пластика цилиндрической формы. Внутри датчика находится чувствительный элемент, который считывает показания с шестерен КПП и переводит их в км/ч.

Располагается ДС в задней части корпуса КПП возле выпускного коллектора и крепиться гайкой на «10» через шпильку.

Когда производить замену?

Замену необходимо производить только при появлении выше описанных неисправностей, но прежде чем приступить к работе необходимо проверить сам датчик на предмет загрязнения и целостности.

Проверка следует начинать с разъема. Нужно вынуть фишку с датчика и проверить ее на предмет загрязнения и целостности контактов, как на самой фишке, так и на датчике. Все контакты должны быть чистыми и целыми без следов масла, грязи и ржавчины.

Если при осмотре разъема обнаружились выше описанные проблемы, то его необходимо заменить. Разъемы продаются в магазинах автозапчастей для отечественных автомобилей.

Далее необходимо снять сам датчик, для этого используем трещотку и головку на «10» откручиваем гайку и вынимаем датчик. На пластиковом корпусе датчика не должно быть трещин сколов, вмятин и металлической стружки. При необходимости очищаем его и устанавливаем на место.

Довольно часто случается что стружка, образующаяся в процессе трения шестеренок в КПП налипает на ДС и тот в свою очередь начинает выводить неверные показания.

Если же все эти манипуляции с ДСА не помогли, то необходима его замена.

Замена в автосервисе

За демонтаж и установку ДС на станции технического обслуживания с Вас возьмут от 200 до 300 рублей. Стоимость самого устройства в магазине запчастей колеблется от 300 до 400 рублей в зависимости от производителя

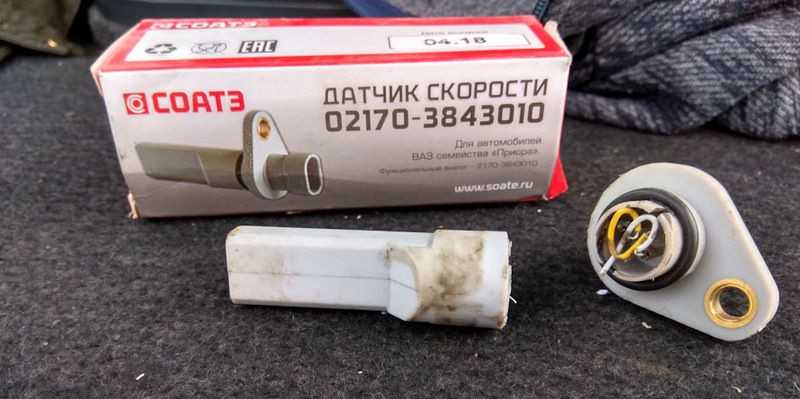

При покупке обращайте внимание на артикул

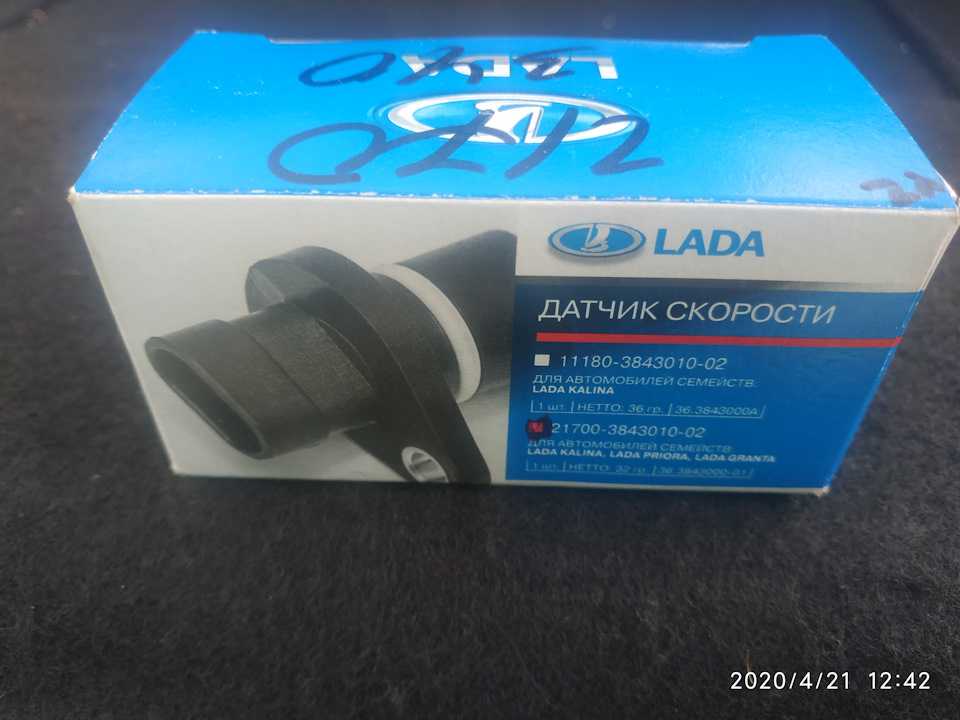

Артикул штатного ДСА Лада Приора: 21700-3843010-02

Артикул датчика скорости

В процессе замены ДСА нет ничего сложного, время проведения работ от начала до конца не займет и 20 минут. Все работы по смене ДС можно провести самостоятельно, не переплачивая лишнюю сумму.

Самостоятельная замена ДСА

Первым необходимо подготовить автомобиль: зафиксировать его ручным тормозом предварительно установив на ровную поверхность, снять минусовую клемму с АКБ и затем уже приступать к демонтажу старого датчика скорости.

Вынимаем штекер ДСА и трещоткой с головкой или рожковым ключом на «10» откручиваем гайку крепления датчика, затем вынимаем его.

Установку нового ДС необходимо производить в обратной последовательности, будьте внимательные, не повредите уплотнительное кольцо или не потеряйте его, в противном случае из-под датчика будет сочиться масло.

В каких случаях требуется замена

ДС – деталь, которая не так часто меняется, связано это с надежностью устройства, которая заключается в простой конструкции. Прежде чем менять его необходимо убедиться в неисправности, ведь признаки могут сигнализировать совсем о других проблемах.

Процедура замены датчика скорости не займет много времени и не потребует столько усилий, поэтому многие стараются провести эту процедуру самостоятельно. Следуйте порядку процедуры:

1. Аккумуляторную батарею необходимо отсоединить от бортовой сетки, только после этого отсоединить датчик скорости. При этом в работе используется два ключа – «10» и «21». Хотя многое зависит о марки авто.
2. Откручивается сам датчик, только делать это необходимо аккуратно, ведь может повредиться шток, тогда процедура усложнится. Необходимо приобрести такую же деталь с равным количеством зубов на шестерне.
3. Процесс установки нового элемента осуществляется в обратном порядке. Во втулке датчика устанавливается шток, затем уплотнительное кольцо, которое предварительно обрабатывается маслом, в завершении устройство фиксируется на его место.

После монтажа нового ДС необходимо обнулить ошибки ЭБУ, в противном случае автомобиль не будет считать замену результативной. Как это сделать – смотрите на примере VW Passat:

На что обратить внимание

При проведении процедуры замены датчика скорости, необходимо отключить зажигание. Ведь если в цепи окажется напряжение, а вы будете подключать вольтметр, может случиться замыкание, тогда остальные элементы точно выйдут из строя.

При снятии ДС можно столкнуться с дефектами штока, поэтому следует осуществить демонтаж привода спидометра

Привод снимается с помощью гаечного ключа, процедуру важно проводить аккуратно, доставая из корпусной части МКПП. Не упустите шток в районе коробки передач

Теперь каждый может оценить важность ДС, который не просто указывает на скорость, но и влияет на двигатель. Поэтому важно своевременно устранить неисправность, а порой и прибегнуть к замене датчики

Замена датчика скорости приора 16 клапанов

Если Вы заметили, что спидометр показывает не верные значения, тогда возможная причина в датчике скорости. А Вы знаете, как его заменить своими руками?

Потребуется: накидной ключ «на 10», крестовая отвертка.

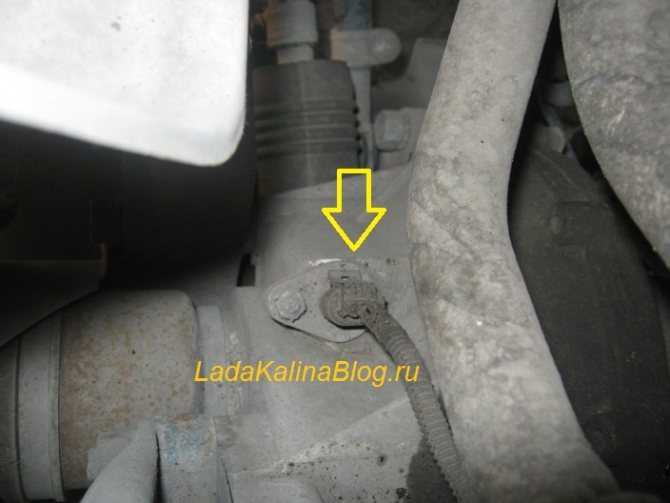

Стрелкой на фото показано, где находится датчик скорости на Приоре:

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Скорости лада приора установлен на коробке передач лада приора. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега , а ЭБУ определяет скорость движения по частоте подачи импульсов.

Для замены датчика вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи ваз 2171.

2. Отожмите фиксатор.

Когда производить замену?

Замену необходимо производить только при появлении выше описанных неисправностей, но прежде чем приступить к работе необходимо проверить сам датчик на предмет загрязнения и целостности.

Проверка следует начинать с разъема. Нужно вынуть фишку с датчика и проверить ее на предмет загрязнения и целостности контактов, как на самой фишке, так и на датчике. Все контакты должны быть чистыми и целыми без следов масла, грязи и ржавчины.

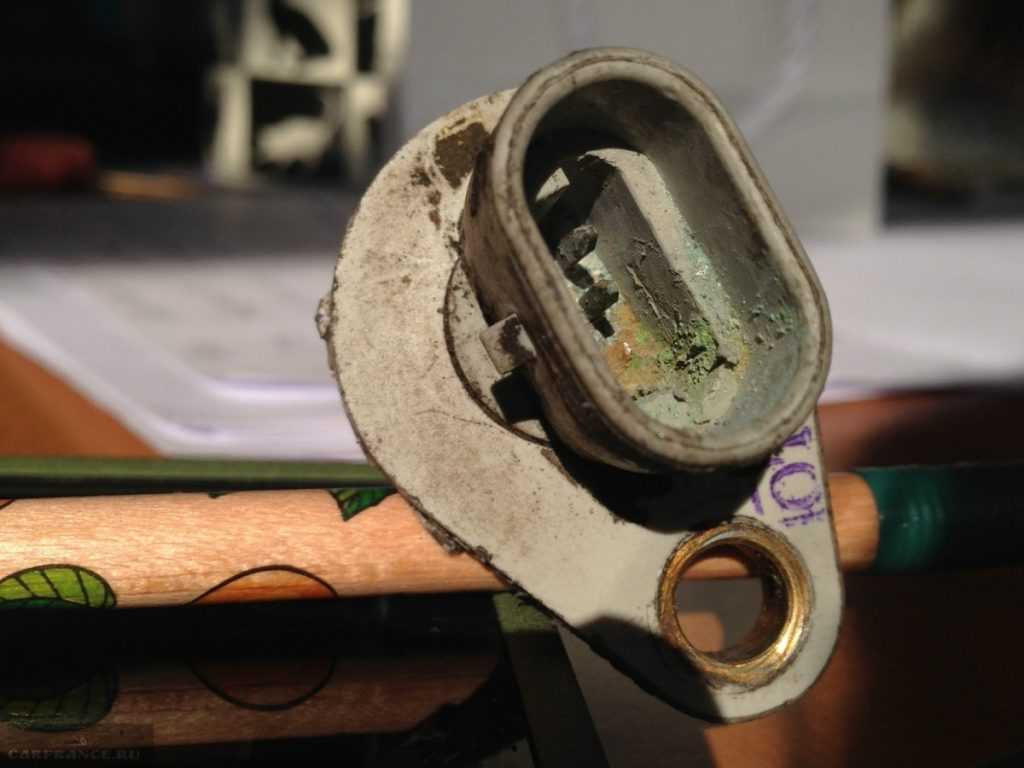

ДСА имеющий сломанные и грязные контакты

Если при осмотре разъема обнаружились выше описанные проблемы, то его необходимо заменить. Разъемы продаются в магазинах автозапчастей для отечественных автомобилей.

Разъем ДСА

Далее необходимо снять сам датчик, для этого используем трещотку и головку на «10» откручиваем гайку и вынимаем датчик. На пластиковом корпусе датчика не должно быть трещин сколов, вмятин и металлической стружки. При необходимости очищаем его и устанавливаем на место.

Металлическая стружка мешающая работе ДС

Довольно часто случается что стружка, образующаяся в процессе трения шестеренок в КПП налипает на ДС и тот в свою очередь начинает выводить неверные показания.

Если же все эти манипуляции с ДСА не помогли, то необходима его замена.

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

• До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.

• На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
• Устройство легко найти, посмотрев в район правого шруса.
• На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.

Характеристики КПП Лады Приора

Конструктивно КПП Лады Приоры состоит из трёх основных узлов:

• картер сцепления;
• картер коробки передач;
• задняя крышка картера КПП.

Соединяются между собой узлы с помощью болтовых фиксаторов, дополненных нанесением герметика. В поддоне расположен специальный магнит, улавливающий металлические элементы, являющиеся продуктом естественной выработки ресурса. Первичный вал представляет собой узел с набором шестеренок, которые непрерывно зацепляются с ведомыми шестеренками всех имеющихся скоростей. Вторичный вал имеет полую форму и используется для подачи трансмиссионного масла. На нём находятся все ведомые шестерни передних скоростей.

На валах используется два типа подшипников: сзади – шарикового типа, спереди – с роликами. Маслосборник предназначен для перенаправления потока масла в полую часть вала. Исполнение дифференциала – двухсателлитное. К фланцу его коробки прикрепляется шестеренка главной передачи.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

• отсутствует стабильность холостого хода;
• неправильно функционирует или вообще не функционирует спидометр;
• увеличенный расход топлива;
• сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Расположение датчика скорости

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Датчик скорости Лада Калина

12.04.2015

5814

Легковые, Ремонт

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

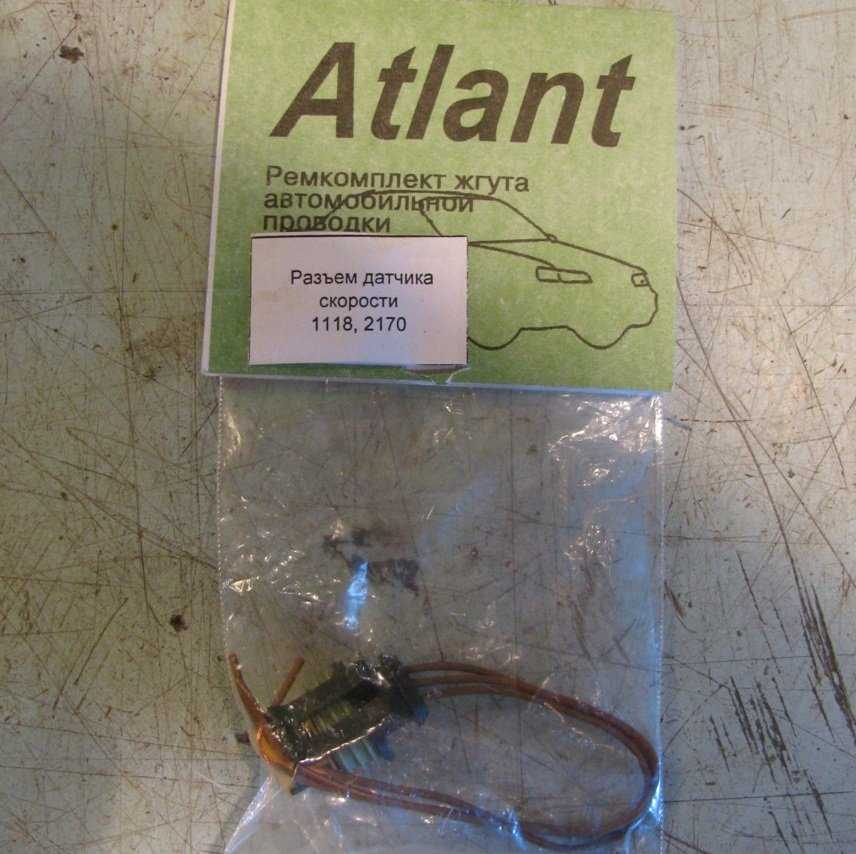

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Признаки неисправности датчика скорости на Приоре

Главным следствием проблем с ДСА являются перебои с указателем скорости, а точнее, со стрелкой. Она может быть не только неподвижной, но и «барахлить», а именно:

• указывать неправильное значение скорости движения;
• «застывать» на одном значении (не только нулевом);
• периодически дергаться.

Свидетельствовать о неисправности ДС на Приоре могут и следующие виды проявлений:

• не работает электроусилитель руля (на Приорах с ЭУР);
• не работает указатель уровня топлива в баке;
• нестабильная работа двигателя, что особенно четко проявляется на ХХ;
• потеря мощности двигателя и увеличение расхода;
• рывки при переключениях передач;
• при движении накатом может заглохнуть автомобиль;
• вибрации мотора.

При неисправности датчика скорости может загореться на приборке Check Engine. Однако загорается индикатор только в том случае, когда импульсы (сигнал) вовсе перестают поступать на ЭБУ. Именно поэтому часто индикатор не загорается, хотя неисправность датчика имеется. Свидетельствовать о том, что из строя вышел ДС на Приоре, могут следующие коды ошибок:

1. 0500 — отсутствует сигнал датчика скорости. При такой ошибке загорается «ЧЕК».
2. 0501 — ошибка ДС.
3. 0503 — если сигнал от ДС прерывается.

Это интересно! Если на Приоре с ЭУР не работает электроусилитель руля, то не спешите менять это устройство или искать проблему в нем. Сначала удостоверьтесь в том, что датчик скорости на автомобиле исправен.

Какой датчик скорости купить на Приору: разновидности изделий

На Приору с завода устанавливаются три типа датчиков скорости

Это важно учитывать перед покупкой нового продукта. Чтобы не ошибиться, предварительно снимите изделие и купите аналогичный вариант, предварительно записав серийный номер (можно сфотографировать)

Такой подход позволит вам не ошибиться и приобрести датчик нужного типа.

Второе предостережение при покупке DSA для Prior – выбирайте только подлинные изделия. Китайские устройства могут стоить на 100-200 рублей дешевле, но они могут быть не только непригодны для установки, как показано на фото ниже, но и могут быть неисправны (или вообще не работать).

Если вы купили DS, но при установке он плотно прилегает к отверстию, это означает, что изделие было несовместимо. Сравните диаметры оригинальной и новой детали, и только после этого подгоняйте деталь.

Чтобы не ошибиться с выбором и купить оригинальную ДСА для Priora, обратите внимание на наличие заводского номера:

• 2170-3843010-04;

• 2170-3843010-02;

• 2170-3843010.

Они отличаются в основном калибровкой (типом сигнала, принимаемого контроллером), а также формой рабочей части, в которой расположен полупроводниковый элемент. Выберите правильный продукт, так как от него зависит правильная работа контроллера.

Это интересно! Очень важно понимать, что датчики не являются взаимозаменяемыми, поэтому если вы по ошибке приобрели или заказали не тот компонент, не устанавливайте его в целях тестирования. Немедленно замените или закажите другой чип DSA

Как заменить датчик кислорода на ВАЗ 2170-ВАЗ 2172

Замена датчика детонации приора 16 клапанов

Примечание! Когда вы придёте в автомагазин или же на рынок, там будет небольшой но и не малый выбор датчиком кислорода (Если магазин специализированный), какие то будут идти с нагревательным элементом, а какие то нет, машины Лада Приора с завода комплектуются датчиками с нагревательным элементом, поэтому то и при выборе брать нужно будет именно такой, он по дороже выйдет, но суть вся заключается в следующим, датчики кислорода начинают нормально работать только лишь когда они нагреваются до 300 °С, по началу кстати автомобиль (Пока он не прогрет) работает вообще по другим датчикам и датчик кислорода только вступает в работу когда он прогрет и чтобы он долго не прогревался, данный нагревающий элемент в него и встраивают, поэтому при покупке не ошибитесь!

Снятие: 1) Оба датчика, что диагностический, что регулирующий, снимаются абсолютно одинаково, поэтому пример замены мы будем показывать на самом верхнем, в начале если автомобиль прогрет дайте ему полностью остыть, потому что при рабочей температуре двигателя, температура выпускного коллектора доходит порядка до 300-500 °С, а может и больше если машина будет красться в пробки в тёплую погоду и тем самым греться, после того как двигатель остынет, с минусовой клеммы аккумулятора скиньте провод который к ней крепиться (Если вы не умете этого делать, тогда изучите статью под названием: «Замена аккумулятора», там в пункте 1 всё описано) и после чего отожмите фиксатор который на фото ниже указан стрелкой и разъедините между собой колодку проводов и разъём, который идёт от кислородного датчика.

2) Следом идущий провод от датчика кислорода, выньте из теплоизоляционного щитка, он к нему за счёт защёлки крепиться, чтобы её вынуть, нужно будет просто сжать фиксатор (Защёлку) руками и вынуть её из отверстия в щитке как это показано на первом рисунке на фото ниже и в завершение при помощи гаечного ключа или же специальной головки которую можно найти в автомагазине (Высокая торцевая головка с разрезным сектором она называется, очень удобная вещь, если будете работать с автомобилями в дальнейшем то его приобретите, если же замену делаете только лишь для себя то он вам не нужен, потому что и гаечным ключом справитесь) выкрутите сам датчик кислорода как это показано на втором рисунке, на фотографии ниже:

Установка: Новый датчик на своё место устанавливается в обратном порядке снятию, кстати рекомендуем перед установкой резьбу у датчика смазать хорошей графитной смазкой.

Проверка датчика кислорода:

1. Любой датчик, любую деталь нужно проверять перед тем как бежать в магазин и покупать новую, для проверки датчика кислорода вам нужно будет запастись вольтметром и скрепкой, либо же ноутбуком и проводом для диагностики, начнём сперва описывать первый вариант, он заключается в следующем, находите на разъёме идущим от датчика кислорода сигнальный провод, он может быть любого цвета но как правило он идёт чёрным, поэтому если у вас есть чёрный провод то можно попробовать начать с него, а именно к нему нужно будет подсоединить положительный провод идущий от вольтметра (Через скрепку подсоединять нужно), а отрицательный провод кинуть на массу (Массой может выступать двигатель автомобиля) и после чего заведя автомобиль, нужно будет смотреть на показания которые будет давать вольтметр, они не должны выходить за 1 и на 0 не должны стоять, то есть в районе 0.01-0.99 колеблются показания должны, если всё так и будет то датчик исправен, если же показания при работающем двигателе застынут на какой либо отметки (К примеру 0.32) то датчик неисправен и нуждается в замене.

Примечание! Такой способ проверки который указан в пункте 1, кстати ещё в ролике показан который размещён ниже:

2. Теперь второй способ который делается при помощи ноутбука, а заключается он в следующем, подключаете через диагностический разъём и провод, ноутбук к мозгам автомобиля, после чего заводите и выставляете на ноутбуке через соответствующую программу все данные по кислородному датчики и убеждаетесь чтобы они колеблются и не стоят на одном месте, более подробно как провести эту процедуру, вы можете увидеть на примере автомобиля Лада Калина, как это в видео-ролике чуть ниже показано.

Дополнительный видео-ролик: Увидеть наглядно процесс снятия данного датчика с выпускного коллектора автомобиля, вы можете в видео-ролике который расположен чуть ниже:

>

Где находится и как произвести замену датчика скорости

Думаю, что еще не каждый автовладелец знает, где на его Калине находится датчик скорости. Понятно дело, что где-то на корпусе КПП, но где именно, сейчас постараюсь объяснить и наглядно показать его местонахождение.

Итак, чтобы увидеть датчик скорости под капотом, и добраться до него, сначала лучше проделать небольшую процедуру. А именно, необходимо будет снять входной патрубок, идущий от воздушного фильтра до дроссельного узла. Снимается он просто: откручиваются три хомута, и без труда можно его вынимать. Потом приглядевшись, в самом низу на картере коробки передач можно увидеть вот такую деталь, с подводящим к ней штекером:

Чтобы произвести его замену, потребуется минимум инструмента, который перечислю ниже:

1. Плоская отвертка и крестовая (для снятия патрубков)
2. Ключ на 10. Очень рекомендуется воспользоваться либо торцовым, либо трещоткой с головкой

Порядок выполнения замены

Первым делом необходимо отсоединить провода питания от датчика. Для этого слегка поддеваем вверх пластиковый фиксатор штекера и одновременно тянем его вверх. После этого он должен легко извлечься. На фото ниже показан результат уже выполненного действия:

Теперь можно откручивать гайку крепления скоростного датчика. Еще раз предупрежу, что удобнее всего это делать трещоткой:

Так как датчик сидит в посадочном месте довольно плотно, его потом нужно будет поддеть тонкой отверткой:

И теперь можно спокойно его вынимать из КПП нашей Калины. Вот так выглядит данная деталь после снятия ее с автомобиля:

Далее, покупаем новую деталь и устанавливаем на прежнее место. Предварительно лучше вокруг отверстия на коробке все хорошенько протереть тряпкой, чтобы никакого мусора не попало внутрь КПП. Вставлять его необходимо до упора, пока не услышите щелчок. И только потом закручивать гайку.

Цена датчика скорости на Калину по магазинам автозапчастей колеблется от 300 до 400 рублей. Стоимость невысока, поэтому карман особо не опустеет. Да и сам процесс данного ремонта довольно простой, поэтому все легко можно сделать своими руками и без особого труда.

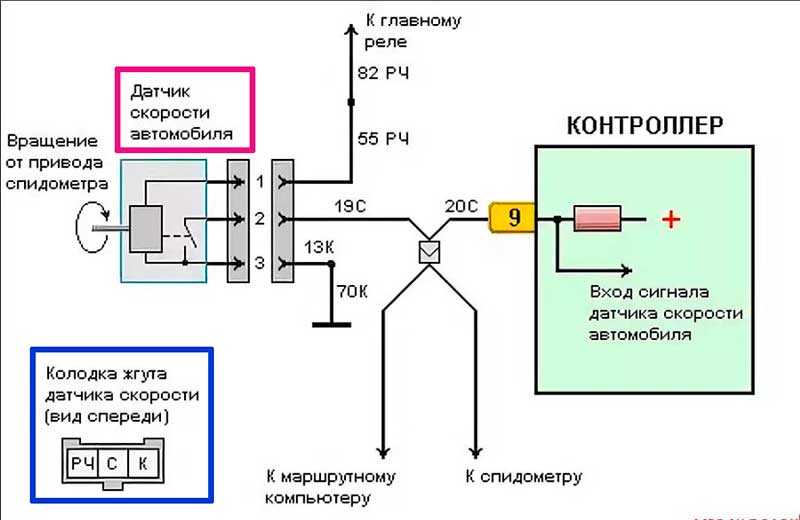

Компоновка и принцип работы

Модель Лада Приора оснащается полностью электронной системой подсчета скорости. Она состоит из следующих элементов:

1. Датчик скорости (ЭДС). Его функция в создании электрических импульсов.
2. Электрическая проводка. Питает систему спидометра электрическим током.
3. Плавкий предохранитель. Защищает систему от перепадов напряжения.
4. Бортовой компьютер. Контролирует работу и ведет анализ поступающих данных.
5. Сам спидометр. Необходим для визуального контроля скорости.

Компонентов в системе не так много. Работает система следующем образом:

1. Датчик скорости производит электрические импульсы. Он установлен на корпусе КПП. На силовых агрегатах с 16 клапанами, ЭДС располагается со стороны расширительного бака. ЭДС устанавливается напротив маховика. Эта шестерня имеет зубья по всему диаметру. Только в одном месте отсутствует один зуб. Именно на это место, реагирует магнитный датчик спидометра. Во время прохождения пустого места ЭДС размыкается, тем самым создавая электрический импульс.
2. Образованные размыканием импульсы, поступают по проводам на ЭБУ. Компьютер рассчитывает скорость поступления сигналов и преобразует их в электрическое напряжение определенной силы.
3. Напряжение поступает на приборную панель, активируя работу двигателя привода спидометра.
4. Электрический двигатель отклоняет стрелку спидометра на определенный градус.

Помимо отклонения стрелки, электрические импульсы от датчика скорости необходимы для расчета подачи топлива в двигатель. На основе полученных данных, бортовой компьютер определяет необходимо количество горючей смеси и ее наполнение воздухом. Таким образом поддерживаются необходимые, стабильные обороты двигателя для актуального скоростного режима.

Не работает спидометр на Приоре по нескольким причинам. Но этому всегда предшествует появление некоторого количества симптомов неисправности. Они будут описаны далее.

Признаки неисправности датчика скорости на Приоре

Главным следствием проблем с ДСА являются перебои с указателем скорости, а точнее, со стрелкой. Она может быть не только неподвижной, но и «барахлить», а именно:

• указывать неправильное значение скорости движения;
• «застывать» на одном значении (не только нулевом);
• периодически дергаться.

Свидетельствовать о неисправности ДС на Приоре могут и следующие виды проявлений:

• не работает электроусилитель руля (на Приорах с ЭУР);
• не работает указатель уровня топлива в баке;
• нестабильная работа двигателя, что особенно четко проявляется на ХХ;
• потеря мощности двигателя и увеличение расхода;
• рывки при переключениях передач;
• при движении накатом может заглохнуть автомобиль;
• вибрации мотора.

При неисправности датчика скорости может загореться на приборке Check Engine. Однако загорается индикатор только в том случае, когда импульсы (сигнал) вовсе перестают поступать на ЭБУ. Именно поэтому часто индикатор не загорается, хотя неисправность датчика имеется. Свидетельствовать о том, что из строя вышел ДС на Приоре, могут следующие коды ошибок:

1. 0500 — отсутствует сигнал датчика скорости. При такой ошибке загорается «ЧЕК».
2. 0501 — ошибка ДС.
3. 0503 — если сигнал от ДС прерывается.

Это интересно! Если на Приоре с ЭУР не работает электроусилитель руля, то не спешите менять это устройство или искать проблему в нем. Сначала удостоверьтесь в том, что датчик скорости на автомобиле исправен.

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

• Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
• У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
• У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
• На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
• Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
• Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
• Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
• Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
• У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
• Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.
