Ресурс двигателя 1.8 tsi

Зачем это нужно производителю

Как мы в свое время объясняли, моторное производство – предприятие дорогостоящее и хлопотное, но для компаний, которые желают играть на российском рынке заметную роль, этот шаг неизбежен. Сначала он был вызван необходимостью углубить локализацию производства, но теперь это одно из условий при заключении СПИКов – специальных инвестиционных контрактов, которые автопроизводители заключают с российским правительством.

В деталях условия для каждой компании могут различаться, но основной подход со стороны государства таков: чтобы получить право на льготы, необходимо не просто собирать много автомобилей, а инвестировать в производство сложных агрегатов – двигателей и коробок передач, причем отдавать предпочтение современным технологиям, использовать не импортные, а российские комплектующие. И, разумеется, открывать новые рабочие места.

Бонус – возможность удерживать цены при ослаблении национальной валюты. Локализация агрегатов стоимость автомобиля для покупателей не уменьшит, но она хотя бы не будет меняться резко вслед за скачками курсов. И это уже в интересах самих конечных потребителей, то есть нас с сами.

Конструктивные особенности

Естественно, рассказать обо всех конструктивных «хитростях» и технических «ноу-хау», примененных в современных двигателях TSI в короткой обзорной статье невозможно. Поэтому мы остановимся только на основных принципиальных особенностях устройства этих моторов.

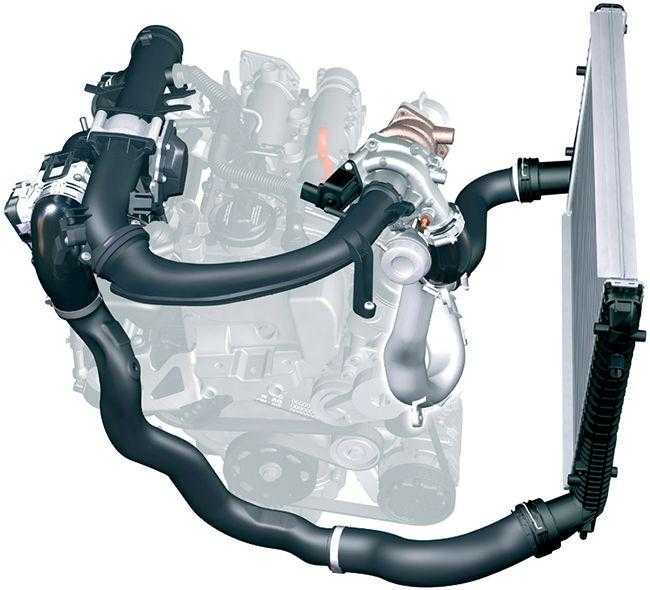

Система турбонаддува

У обычных турбированных двигателей крыльчатка нагнетателя воздуха раскручивается выхлопными газами. Поэтому производительность турбины зависит от оборотов двигателя. То есть, достичь максимальной мощности и крутящего момента возможно только при 3000÷3500 об/мин и выше. Этот недостаток получил название эффекта «турбо-ямы». Чтобы устранить подобный весьма ощутимый минус на двигатели TSI последовательно с газовой турбиной установили дополнительный высокоскоростной механический компрессор, соединенный с валом двигателя ременной передачей. Технологически два нагнетателя воздуха расположены на противоположных сторонах блока цилиндров двигателя.

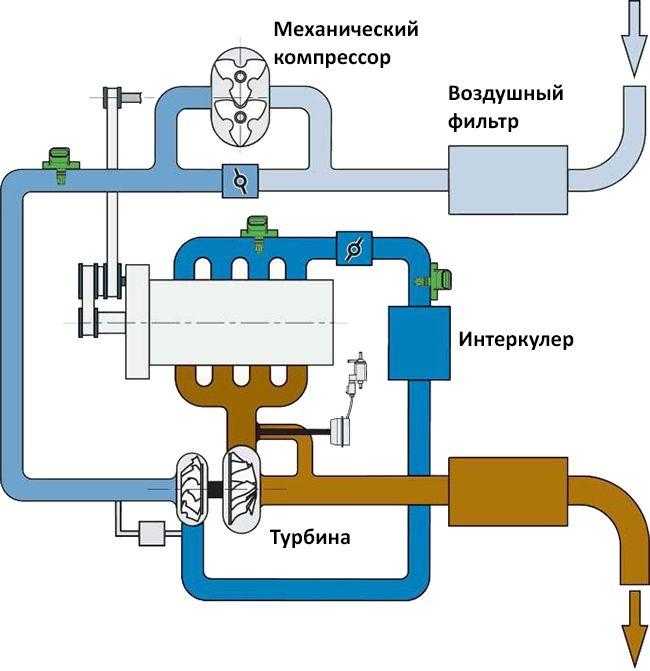

Алгоритм работы турбонаддува в таких моторах выглядит следующем образом:

• На холостых оборотах воздух в цилиндры поступает, минуя механический компрессор, через газовую турбину, создающую минимальное дополнительное повышение давления.
• При нажатии на педаль акселератора электромеханическая муфта включает в работу механический нагнетатель, что позволяет даже при незначительном увеличении оборотов двигателя (до 1400÷1500 об/мин) достичь максимального крутящего момента. В этот период (в диапазоне 1400÷3500 об/мин) оба нагнетателя работают одновременно и последовательно.
• После того, как двигатель «раскручен» до 3500 об/мин «электронные мозги» выключают механический компрессор и основным нагнетателем воздуха в цилиндры становится газовая турбина. Причем при повышенных нагрузках (например, при резком ускорении или преодолении крутых подъемов) предусмотрен динамический режим, когда бортовой компьютер периодически «включает» в работу дополнительный компрессор «в помощь» турбине.

На заметку! Двигатели TSI от Volkswagen (объемами 1,0, 1,2 и 1,4 литра) могут быть укомплектованы только одной газовой турбиной (без механического компрессора). Эффект «турбо-ямы» устранен за счет конструктивных особенностей нагнетателя (в частности уменьшения диаметра крыльчатки). Поэтому турбина может работать высокоэффективно в широком диапазоне оборотов.

Система охлаждения

Еще одной технической особенностью двигателя TSI является то, что в нем применен интеркулер с жидкостной системой охлаждения. Это позволяет достичь большей плотности воздуха, и как следствие, в значительной степени повысить эффективность сгорания топливной смеси. Что в свою очередь приводит к дополнительной экономии бензина.

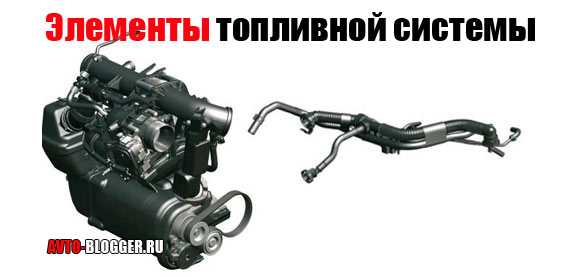

Впрыск топлива

Система подачи топлива в цилиндры двигателей семейства TSI во многом напоминает аналогичный процесс в дизельных моторах TDI. Бензин впрыскивается непосредственно в камеру сгорания под очень большим давлением (в диапазоне 100÷150 бар) через форсунку, имеющую 6 отверстий (которые и обеспечивают заявленный производителем послойный впрыск). По сравнению с двигателями MPI топливо более равномерно заполняет весь внутренний объем цилиндра. За счет этого происходит увеличение эффективности сгорания воздушно-бензиновой смеси и КПД двигателя, а также снижение в значительной мере расхода топлива.

Блок цилиндров

В зависимости от рабочего объема конструкторам удалось уменьшить массу двигателя TSI (по сравнению с аналогичным MPI) на 14÷22 кг. В качестве материала для изготовления блока цилиндров использован специальный сплав на основе алюминия. Механическая и термическая прочность обеспечивается за счет запрессованных гильз из чугуна.

Ресурс моторов 2.0 TSI – на что обратить внимание?

Если вы собрали покупать новый автомобиль с таким двигателем, может делать это без лишних сомнений. Автомобиль на самом деле вас не подведет, будет служить долго верой и правдой, если вы будете соблюдать и даже перевыполнять заводские рекомендации по обслуживанию. Если же у вас на уме покупка б/у автомобиля с мотором 2.0 TSI от VAG, стоит более внимательно изучить вопрос ресурса.

Первое поколение моторов получило заявленный ресурс 300 000 км, но учтите, что на 200 000 км вам уже придется неплохо вложиться в двигатель. Далее во второй генерации ресурс производитель сократил до 270 000 км, и действительно моторы второго поколения служат похуже. В третьей генерации VAG решил пойти по пути сокращения расхода топлива, но моторы стали жить еще меньше – отчетный ресурс беспроблемных поездок сократился до 230 000 км, далее идут дорогостоящие капитальные ремонты. В самой последней генерации 3b заявляется ресурс от 270 000 км, но пока этого никто особо не проверил. Моторы начали производится в 2018 году с определенными изменениями, так что до 300 000 км пробега доехали только единицы из них.

Как правило, ресурс всех двигателей 2.0 TSI до первых проблем оценивается владельцами в 180-200 тысяч км. Уже на этом пробеге приходят первые дорогостоящие проблемы, которые приходится решать на официальных СТО. Так что покупать машину с такими показателями на одометре будет довольно рискованно.

Конструктивные особенности

Конечно, в небольшой обзорной статье невозможно рассказать обо всех конструктивных «хитростях» и технических «ноу-хау», используемых в современных двигателях TSI. Поэтому остановимся только на основных принципиальных характеристиках устройства этих двигателей.

Система турбонаддува

В обычных турбодвигателях воздушный компрессор приводится в движение выхлопными газами. Следовательно, производительность турбины зависит от скорости двигателя. То есть максимальная мощность и крутящий момент могут быть достигнуты только при 3000 ÷ 3500 об / мин и выше. Это называется эффектом «турбо ямы». Для устранения такого очевидного недостатка на двигателях TSI был установлен дополнительный высокоскоростной механический компрессор последовательно с газовой турбиной, соединенный с валом двигателя посредством ременной передачи. Технологически два аэратора расположены на противоположных сторонах блока цилиндров.

Алгоритм турбонаддува в таких двигателях следующий:

• На холостом ходу воздух поступает в цилиндры, минуя механический компрессор, через газовую турбину, что создает минимальное дополнительное повышение давления.
• При нажатии педали акселератора электромеханическая муфта активирует механический компрессор, что позволяет достичь максимального крутящего момента даже при небольшом увеличении частоты вращения двигателя (до 1400 ÷ 1500 об / мин). В течение этого периода (в диапазоне 1400 ÷ 3500 об / мин) оба вентилятора работают одновременно и последовательно.
• После того, как двигатель «работает» со скоростью 3500 об / мин, «электронные мозги» отключают механический компрессор, и газовая турбина становится главным нагнетателем воздуха в цилиндрах. Кроме того, при повышенных нагрузках (например, при сильном разгоне или преодолении крутых подъемов) предусмотрен динамический режим, когда бортовой компьютер периодически «включает» дополнительный компрессор, чтобы «помогать» турбине.

На заметку! Двигатели Volkswagen TSI (1,0, 1,2 и 1,4 л) могут комплектоваться только одной газовой турбиной (без механического компрессора). Эффект «турбо-ямы» устраняется благодаря конструктивным характеристикам компрессора (в частности, уменьшению диаметра рабочего колеса). Таким образом, турбина может работать высокоэффективно в широком диапазоне оборотов.

Система охлаждения

Еще одна техническая особенность двигателя TSI заключается в использовании интеркулера с жидкостным охлаждением. Это позволяет добиться более высокой плотности воздуха и, как следствие, значительно повысить полноту сгорания топливной смеси. Это, в свою очередь, ведет к дальнейшей экономии бензина.

Впрыск топлива

Система подачи топлива в цилиндры двигателей семейства TSI во многом напоминает систему подачи топлива дизельных двигателей TDI. Бензин впрыскивается непосредственно в камеру сгорания под очень высоким давлением (в диапазоне 100 ÷ 150 бар) через форсунку с 6 отверстиями (которые обеспечивают заявленный производителем послойный впрыск). По сравнению с двигателями MPI топливо более равномерно заполняет весь внутренний объем цилиндра. За счет этого происходит повышение эффективности сгорания воздушно-бензиновой смеси и КПД двигателя, а также значительное снижение расхода топлива.

Блок цилиндров

В зависимости от объема работ конструкторам удалось снизить массу двигателя TSI (по сравнению с аналогичным MPI) на 14-22 кг. В качестве материала для изготовления блока цилиндров используется специальный сплав на основе алюминия. Механическую и термическую стойкость обеспечивают литые чугунные гильзы.

Особенности впрыска топлива FSI

Дополнительная система FSI впрыскивает топливо ровными слоями. Конструкторы разработали устройство довольно небольшого объема. Дебютная модель двигателя тестировалась на 1,4-литровом двигателе мощностью 85 лошадиных сил. Это нововведение было встречено аплодисментами, а выпущенный в 2006 году 2-литровый двигатель с этой технологией получил высокое признание в высших кругах.

Электростанции с FSI имеют систему двойного впрыска. Его прямое предназначение — запустить холодный двигатель. Следовательно, при прогреве двигателя в него поступает обогащенное топливо. Система FSI настолько универсальна, что ее популярность с каждым годом только возрастает. Этот успех объясняется его практичностью и экономичностью.

Если сравнить старый двигатель с двигателем FSI, то в первом топливо подавалось по коллекторам, а затем поступало в цилиндры. В двигателях с технологией FSI топливо поступает непосредственно в камеру сгорания. Поставляется дозированно и расходуется достаточно экономно. Этот процесс отличается от устаревших агрегатов, более рациональный, а также способствует экологичности.

Экономичность и экологичность против простоты: TSI и MPI — в чем разница?

«Интересует, чем отличаются моторы TSI и MPI?»

Чтобы понять, чем отличаются двигатели TSI и MPI, необходимо расшифровать аббревиатуры, которыми они обозначаются. В частности, MPI — это Multi Point Injection, что в переводе означает «многоточечный впрыск». В русскоязычной автомобильной литературе термин «многоточечный» обычно подменяют словом «распределенный», из-за чего на практике моторы MPI часто называют двигателями с распределенным впрыском топлива.

Главная конструктивная особенность распределенного впрыска заключается в том, что бензин впрыскивается во впускной коллектор форсунками, установленными напротив впускных клапанов, и в цилиндры поступает в смеси с воздухом, когда эти клапаны открываются.

Иной принцип подачи топлива и смесеобразования реализован в двигателях TSI, где зарегистрированная концерном Volkswagen аббревиатура TSI первоначально означала Twincharged Stratified Injection, что можно перевести как «двойной наддув послойный впрыск».

Такой впрыск можно обеспечить только в случае подачи топлива непосредственно внутрь каждого отдельно взятого цилиндра двигателя. Поэтому чаще подобные системы питания называют непосредственным или прямым впрыском топлива. Если в моторах MPI образование горючей смеси начинается во впускном коллекторе и завершается в цилиндре к моменту подачи искры свечой зажигания, то в двигателях TSI все происходит внутри цилиндров.

Стоит заострить внимание на том, что MPI в отличие от TSI никем не запатентованное название, а общепринятое обозначение бензиновых моторов с распределенным впрыском топлива, которое используется самыми разными автомобильными марками, а не только теми, что принадлежат концерну Volkswagen. Позже, когда двигатели TSI стали оснащаться не только «двойным», но и «одинарным» наддувом, Volkswagen предложил для аббревиатуры другую интерпретацию — Turbo Stratified Injection. Наличие термина Turbo указывает, что двигатели TSI являются турбированными

Если же у моторов Volkswagen с непосредственным впрыском бензина отнять наддув, то это будут уже не двигатели TSI, а FSI, где литера F — сокращение от Fuel, топливо

Наличие термина Turbo указывает, что двигатели TSI являются турбированными. Если же у моторов Volkswagen с непосредственным впрыском бензина отнять наддув, то это будут уже не двигатели TSI, а FSI, где литера F — сокращение от Fuel, топливо

Позже, когда двигатели TSI стали оснащаться не только «двойным», но и «одинарным» наддувом, Volkswagen предложил для аббревиатуры другую интерпретацию — Turbo Stratified Injection. Наличие термина Turbo указывает, что двигатели TSI являются турбированными. Если же у моторов Volkswagen с непосредственным впрыском бензина отнять наддув, то это будут уже не двигатели TSI, а FSI, где литера F — сокращение от Fuel, топливо.

Здесь можно было бы поставить точку, ибо о принципиальных отличиях TSI от MPI мы рассказали, однако вряд ли читателем, задавшим вопрос, двигало только чисто теоретическое любопытство. Не исключено, что у вопроса имеется практическая подоплека, — какой из моторов предпочесть?

Непосредственный впрыск и турбонаддув — это серьезное усложнение и удорожание двигателя, однако у моторов с подобной конструкцией выше мощность и при этом лучше экономичность и экологические характеристики по сравнению с двигателями с распределенным впрыском топлива такого же рабочего объема.

Можно проследить эволюцию бензинового двигателя объемом 1984 куб. см, которым оснащался VW Passat. Восьмиклапанный 2.0 MPI развивал 115 л.с., разгонял автомобиль с места до 100 км/ч за 11,5 секунды, позволял ехать с максимальной скоростью 194 км/ч, потреблял 6,6/8,5/12 л/100 км при 90/120 км/ч/город. Аналогичные характеристики 16-клапанного 2.0 FSI: 150 л.с.; 9,4 секунды; 213 км/ч; 6,6/8,4/11,4 л/100 км. И то же самое у 16-клапанного 2.0 TSI: 200 л.с.; 7,8 секунды; 232 км/ч; 6,4/8,2/11,3 л/100 км. Несомненно, что многоклапанное газораспределение тоже повлияло на показатели двигателей, но непосредственный впрыск и турбонаддув — магистральное направление дальнейшего развития бензиновых двигателей. Именно за такими моторами будущее.

Другое дело, что двигатели TSI более капризны, требовательны и нежны, из-за чего чаще одолевают проблемами, чем менее привередливые и более стойкие к нештатному обращению моторы с распределенным впрыском бензина, а устранение неисправностей в TSI обходится дороже, чем в MPI. Если на одну чашу весов водрузить мощность и расход топлива, а на другую — надежность и стоимость решения возникающих проблем, то для наших условий эксплуатации предпочтительным представляется выбор версии с MPI, пусть эти моторы с точки зрения технического прогресса и прошлый век.

Устройство

Сильно в строение углубляться я не стану, однако постараюсь затронуть важные элементы и отличия. Для начало посмотрите на основные блоки, вот небольшая схема.

Агрегат переработан значительно, особенно стоит отметить — два нагнетателя, новую систему охлаждения, впрыск топлива, облегченный блок двигателя. Теперь по порядку.

1) Механический компрессор и турбонагнетатель, основные отличия

Устройство таково, что они расположены по разные стороны блока. Обыкновенный компрессор использует энергию выхлопных газов (расположен с одной стороны). Отработанные газы сами раскручивают турбинное колесо, затем через специальные приводы создается нагнетание в цилиндры двигателя — сжатого воздуха (о простом турбированном варианте писал здесь). Принцип работы старого типа мотора, более эффективное, чем у просто бензинового двигателя, но не такой эффективный как у TSI. Простой турбированный агрегат мало эффективен на холостых и низких оборотах, проявляется эффект так называемой «турбо ямы» (когда полная мощность проявляется только от 3000 оборотов и выше), то есть всегда нужно газовать.

Что не скажешь про TSI. Все отличие состоит в том — что он содержит еще механический компрессор (с другой стороны), который работает на низких оборотах. Таким образом всегда происходит нагнетание сжатого воздуха (через специальные устройства). Благодаря этому механическому компрессору — мощность не падает, даже с низов прекрасная тяга, эффект «турбо ямы» побежден!

Прекрасный симбиоз работы: механический нагнетатель на «низах» обычный классический ТУРБО «наверху», провалов мощности нет!

2) Система охлаждения

Здесь также имеются усовершенствования. Появляется понятие «охлаждение жидкостью» (обычные турбо варианты охлаждаются только воздухом). Система охлаждения имеет патрубки которые проходят через интеркулер. Благодаря чему основной воздух нагнетается в цилиндры, показатель давления выше. Результат равномерное заполнение камеры сгорания топливной смесью и увеличение динамики. Уже при 1000 — 1500 об/мин получаем заявленный крутящий момент в 210 Нм. Вот небольшая схема системы охлаждения, видно расположения патрубков.

3) Впрыск топлива

Очень интересная система. Во-первых топливо подается сразу в цилиндры двигателя (обходя топливную рейку), во-вторых смешивание с воздухом происходит «послойно» за счет чего достигается сгорание с высокой эффективностью. Два этих фактора позволяют немного увеличить мощность и снизить расход топлива. Вот схема основных элементов топливной системы.

4) Облегченный блок

Нужно отметить, что инженеры бились над снижение веса блока агрегата. И знаете удалось убрать порядка 14 килограмм — значительный показатель. Использовали новую конструкцию размещение самого блока и головки, новые распредвалы и пластиковая крышка.

TSI зарекомендовали себя как очень производительные моторы — при относительно малом объеме можно достигнуть очень высоких показателей в «лошадиных силах». Так обычный турбированный тип от volkswagen, при объеме 1,2 литра имеет мощность примерно 90 л.с,  TSI — может выдать при этом же объеме около 102 л.с.

Принцип работы турбированного мотора

Наличие турбонагнетателя не внесло существенных изменений в организацию горения. Двигатели используют несколько способов повышения эффективности за счет неотъемлемых преимуществ прямого впрыска:

• создать однородную стехиометрическую смесь, очень похожую на впрыск в коллектор типа MFI, но со значительным снижением потерь конденсата;
• работа с однородной бедной смесью с увеличением проема бабочки более оптимального, то есть с избытком воздуха;
• разбавленная послойная смесь с выхлопными газами и избытком воздуха.

Последнее обеспечивается специальным режимом впрыска на днище поршня с вихревым потоком и подачей нормальной смеси в область электродов свечи зажигания, когда в остальной части цилиндра смесь слишком бедная и не пригодна для зажигания.

Наддув обеспечивает ускоренное наполнение цилиндров воздухом, но не работает на низких оборотах из-за недостаточного вращения турбины.

Поэтому многие двигатели в линейке используют систему двойной тяги, когда сначала подключается механический роторный компрессор с электромагнитной муфтой и дополнительным байпасным клапаном, приводимый через ремень от шкива коленчатого вала.

За переключение между разными режимами такой комбинации двух компрессоров отвечает электронный блок управления двигателем. Он также контролирует использование различных режимов прямого впрыска в зависимости от характера нагрузки и требуемого крутящего момента.

• практически идеальное распределение крутящего момента на об / мин, когда его максимум достигается примерно на полторы тысячи об / мин и не меняется до тех пор, пока скорость не станет близкой к максимальной;
• эффективность двигателя значительно отличает его от конкурентов, позволяя снизить потребление на 20% и более;
• степень сжатия необычно высока для двигателей с турбонаддувом, достигая почти такого же показателя для безнаддувных двигателей, при этом двигатели не подвержены детонации при работе на топливе необходимого качества;
• двигатели довольно компактные и легкие.

Семейство TSI оказалось крайне наукоемким не только в процессе разработки, но и в массовом производстве, что связано с проявлением недостатков и необходимостью их устранения конструктивными методами. Высокие ставки не бесплатны.

Горячий немецкий парень

Из-за высокой рабочей температуры страдали опоры распредвалов, натяжители ГРМ, а следом – и цепь, так как ее износ во многом зависит от частоты колебаний, состояния поверхности натяжителя и качества смазки. При повышении температуры масла оно хуже смазывает детали, быстрее стекает, а пластик становится твердым, вследствие чего хуже гасит вибрации и быстрее изнашивается. Слишком высокая рабочая температура двигателя до сих пор остается без изменений, но тюнинговые продукты умеют исправлять этот недостаток: меняют и температуру срабатывания термостата, и температуру включения вентиляторов.

Высокая рабочая температура сказывается и на работе компонентов системы охлаждения. У этой серии двигателей конструкция термостата и помпы выполнена очень оригинально: помпа расположена в едином блоке с термостатом и приводится ремнем от одного из балансирных валов. причем весь узел, за исключением силового кронштейна подшипника, выполнен из пластика. Корпус насоса не слишком прочный, со временем его «ведет». Вдобавок ранние версии узла имели неудачное уплотнение, которое разбухало, что приводило к появлению трещин.

Срок эксплуатации модуля помпа-термостат оказался менее пяти лет, а при работе двигателя в условиях крупных городов и пробок — даже менее трех. А поскольку мотор очень термонагружен, любая утечка охлаждающей жидкости может привести к фатальным последствиям как для поршневой группы, так и для остального «железа» мотора. Сейчас цена модуля не очень велика, но лет пять назад ситуация была куда острее, да и ресурс был ниже.

Ремонт тоже непрост: подобраться к насосу очень сложно, сверху он прикрыт впускным коллектором, снизу доступ тоже ограничен. Зато на ремень снизу легко попадает вода, что может привести к его выходу из строя, поэтому по лужам надо ездить очень аккуратно. Масла ремень не особенно боится, но бывали случаи его разрушения по неизвестным причинам.

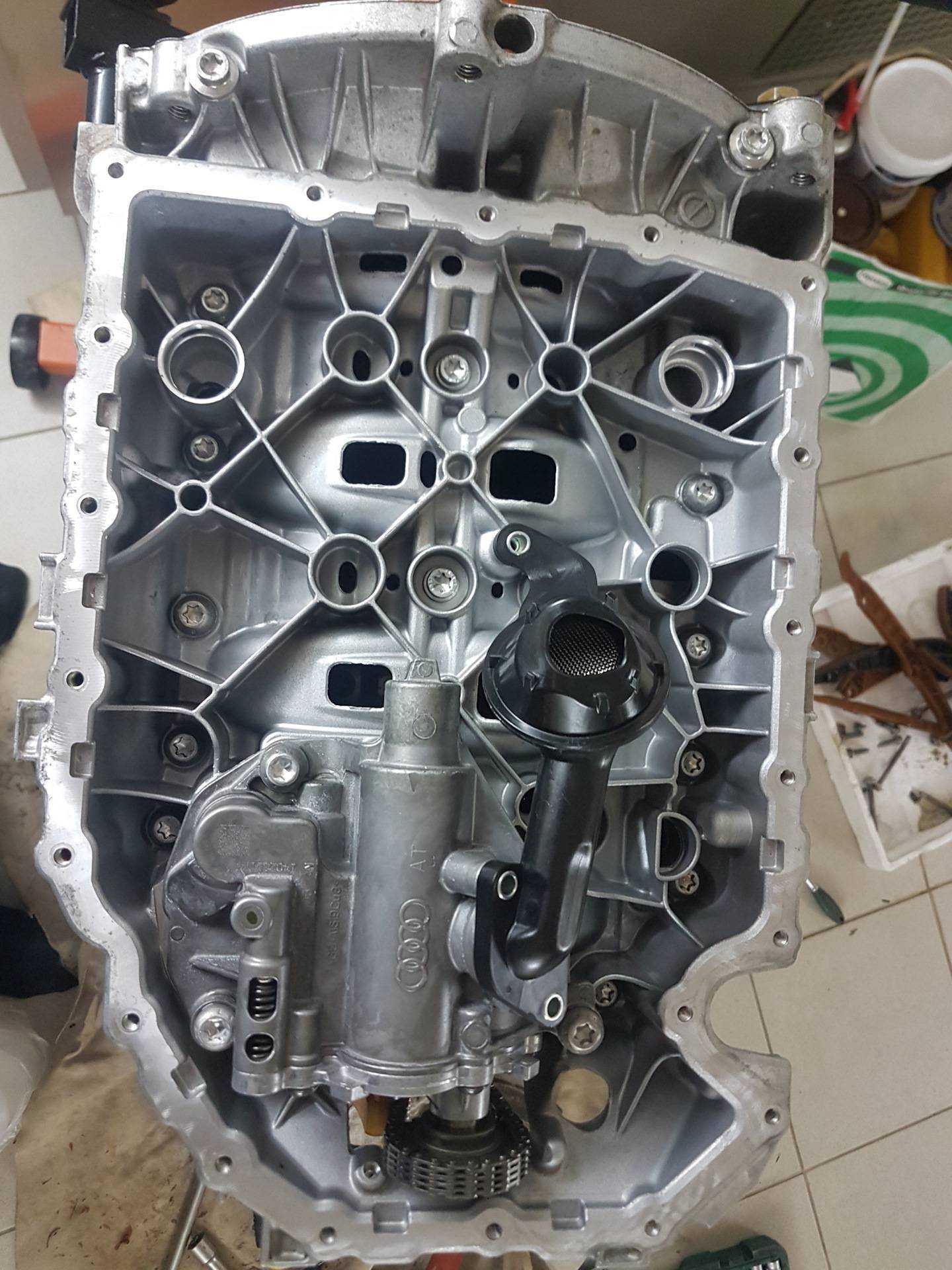

Маслонасос и его привод тоже могут доставить немало хлопот. Насос расположен в картере двигателя, и на первых двух ревизиях мотора он был простым, с байпасным клапаном. Для третьего поколения ЕА888 (Gen3) разработали двухступенчатую систему регулирования. Но, если честно, даже простые версии насоса были не идеальны. Сетка маслоприемника иногда забивалась, цепь зимой, бывало, рвалась, редукционный клапан изредка западал с понятными последствиями для мотора.

С введением системы регулирования участились случаи проворота вкладышей, которые связывают в том числе с системой регулирования. Впрочем, у новых моторов есть свои особенности. Например, шейки коленвала тут меньшего диаметра, и большая склонность к утечкам масла из-за перегрева или ударов из-за облегченной конструкции картера не всегда обусловлена плохой работой маслонасоса.

Течи также случаются и по вине трубки охлаждения турбины. При пробегах более 50 тысяч километров часто нарастают вибрации последней из-за осаждения нагара и грязи на крыльчатках, особенно холодной. Даже при полностью исправной турбине течи вполне возможны: конструкция ее не слишком удачная. Тут можно только рекомендовать регулярно проверять трубку или заменить ее на гибкую тюнинговую подводку.

Что такое система впрыска FSI?

Это разработка, которую представила автомобилистам компания Volkswagen. По сути, это система подачи бензина, работающая по схожему принципу, что и существующая уже достаточно давно аналогичная японская модификация (называется gdi). Но, как заверяют представители концерна, ТС работает по другому принципу.

Двигатель, на крышке которого имеется лейба FSI, оснащен топливными форсунками, установленные возле свечей зажигания – в самой ГБЦ. Бензин подается сразу в полость рабочего цилиндра, почему и называется «непосредственный».

Основное отличие появившегося аналога – каждый инженер компании работал над устранением недочетов японской системы. Благодаря этому в автомире появилась очень похожая, но немного видоизмененная ТС, в которой топливо смешивается с воздухом прямо в камере цилиндров.

Недостатки

Самое слабое звено у TSI — это турбины. Рекомендуется охлаждать турбину после длительных поездок, то есть на холостом ходу дать поработать минут 10 (как перегретые моторы нельзя глушить, дают поработать на холостому ходу, здесь то же самое, только с турбиной). И, рекомендуется перед каждой поездкой дать поработать, чтобы турбина нагрелась.

Если двигатель с двойным турбонагнетателем, то есть есть еще компрессор, то компрессор надежный в работе и не требует особых манипуляций при эксплуатации.

Плохого качества бензин (имеет повышенную концентрацию серы и других веществ) и моторного масла могут резко уменьшить ресурс мотора, даже ресурс может уменьшиться в 3 раза. То есть, ресурс двигателя при такой эксплуатации составит до 150 000 км пробега до кап ремонта. Этому подвержены форсированные двигатели с большим объемом масла.

Вне зависимости от модификации TSI турбина может сломаться уже через 100 000 км пробега. В остальном мотор надежный. Но, если придется ремонтировать весь двигатель, ремонт получится очень дорогим, поэтому переплачивать за топливо и масло, чем уменьшать ресурс агрегата.

TSI

Производитель моторов TSI является немецкий моторостроительный завод VGA. Двигателями ТСИ (как их некоторые называют) оснащают Audi, Skoda (Октавия и др), Volkswagen (Фольксваген), Seat (Сеат) и другие европейские марки.

В основу моторов TSI был взят атмосферный ДВС FSI с принудительным впрыском, по-английски Fuel Stratified Injection — впрыск топлива слоями.

Для марок автомобилей Ауди двигатель обозначается не TSI, а TSFI. Но сами двигатели одинаковы.

Работы по созданию двигателей с подачей воздуха современными турбинами начались в конце 90-х годов. К 2005 году такие силовые агрегаты для легковых машин сильно распространились и были уже на слуху.

Аббревиатура TSI принадлежит компании Фольксвагент, а сам первый двигатель TSI компании Ауди.

Принцип работы двигателей TSI и их основные отличия

Моторы TSI в значительной степени отличаются от своих предшественников (атмосферных и турбированных агрегатов) следующими показателями:

• наличие двух компрессоров;
• усовершенствованная система охлаждения;
• изменен впрыск топлива;
• облегчен блок двигателя;
• увеличена мощность.

На низких оборотах  турбокомпрессор и механический нагнетатель работают вместе. При подъеме оборотов свыше 1700 об./мин, механический нагнетатель подключается лишь в моменты резких ускорений, а дальнейшее развитие происходит с помощью одного только турбокомпрессора. Комбинированное применение двух устройств обеспечивает отличный подхват и номинальный крутящий момент в широком диапазоне оборотов, отлаженную и стабильную работу агрегата.

Видео — принцип работы двигателя TSI от Volkswagen:

В отличие от обычных «турбо» вариантов, в двигателях TSI появилось понятие «охлаждение жидкостью». Патрубки системы охлаждения проходят через интеркулер, благодаря чему в цилиндрах нагнетается основной воздух. Показатель давления становится выше, в результате чего происходит равномерное заполнение камеры сгорания горючей смесью и увеличение динамики.

Топливо в цилиндры TSI двигателей подается «напрямую» (обходя топливную рейку), где подвергается послойному смешиванию с воздухом. Сгорание при этом происходит с высокой эффективностью. Такая система впрыска позволила увеличить мощность и снизить расход топлива.

Новый двигатель облегчен почти на 14 кг. Этого удалось достичь, используя новую конструкцию размещения блока и головки. Меньше своих предшественников весят также распределительные валы и некоторые другие детали.

На порядок выше и производительность моторов этой серии. К примеру, мощность агрегата объемом 1,2 л составляет 102 л.с., в то время как у обычного турбированного мотора идентичного объема этот показатель составляет всего 90 л.с.

Чем отличаются двигатели TSI и TFSI?

Моторы TSI построены по другой технологии. Для производства этого ДВС Volkswagen не брал старые атмосферные версии, а построил новый агрегат. У него впускной коллектор, две турбины, одна из которых электрическая и работает почти постоянно. Вторая механическая турбина имеет классическую конструкцию. То есть, по своей сути это движок би-турбо.

1.2 tsi

Основные отличия от TFSI заключаются еще и в том, что Volkswagen не предусмотрел достойную конструкцию самого блока цилиндров, поэтому ресурс моделей TSI не всегда достигает 200 000 км. Да и сами турбины доставляют немало хлопот владельцам, особенно при нарушении правил обслуживания. Особыми капризами отличаются экземпляры 1.4 TSI до 2012 года разработки.

Сегодня разные конструкторские бюро занимаются разработкой и продолжением серии этих двух устройств. Audi переняла технологию TFSI, и TSI устанавливается на VW, Skoda и Seat. Однако уже ходят слухи о создании новой единой платформы для производства моторов с турбонаддувом меньшего размера.

Основные недостатки и преимущества технологии TFSI

Как упоминалось выше, разница между TSI и TFSI очевидна и не в пользу первой технологии. Моторы с буквой F в обозначении более объемные, они показывают гораздо больший срок службы. Сами турбины при условии хорошего обслуживания не ломаются до 300 000 км и 10 лет эксплуатации. В список достоинств можно записать очень умеренный расход топлива, учитывая высокую мощность, которую компания выжимает из этих разработок.

А теперь немного о недостатках техники:

• Газотурбинные двигатели утратили простоту и всеядность, нужна хорошая заправка.
• Заметно возросла стоимость обслуживания, приходится тратиться на дорогие масла и фильтры.
• Стоимость ремонта будет колоссально высока, все запчасти должны быть установлены оригинальные и дорогие.
• Большой расход масла – конструктивная особенность движка, изредка придется доливать смазывающую жидкость.
• В системе ГРМ установлена ​​цепь, и это вызывает определенные неудобства в способе растяжения цепного привода.

Все недостатки связаны с тем, что ДВС производился в спешке, чтобы устанавливать его на автомобили к введению новых экологических норм. Многие недостатки уже не относятся к образцам TFSI текущего поколения, а встречаются только на версиях 2012-2014 годов выпуска.

В остальном существенных минусов с агрегатами нет, детских проблем и распространённых неисправностей вплоть до пределов пробега в 200-250 тыс. км.

Горячий немецкий парень

Из-за высокой рабочей температуры страдали опоры распредвалов, натяжители ГРМ, а следом – и цепь, так как ее износ во многом зависит от частоты колебаний, состояния поверхности натяжителя и качества смазки. При повышении температуры масла оно хуже смазывает детали, быстрее стекает, а пластик становится твердым, вследствие чего хуже гасит вибрации и быстрее изнашивается. Слишком высокая рабочая температура двигателя до сих пор остается без изменений, но тюнинговые продукты умеют исправлять этот недостаток: меняют и температуру срабатывания термостата, и температуру включения вентиляторов.

Высокая рабочая температура сказывается и на работе компонентов системы охлаждения. У этой серии двигателей конструкция термостата и помпы выполнена очень оригинально: помпа расположена в едином блоке с термостатом и приводится ремнем от одного из балансирных валов. причем весь узел, за исключением силового кронштейна подшипника, выполнен из пластика. Корпус насоса не слишком прочный, со временем его «ведет». Вдобавок ранние версии узла имели неудачное уплотнение, которое разбухало, что приводило к появлению трещин.

Срок эксплуатации модуля помпа-термостат оказался менее пяти лет, а при работе двигателя в условиях крупных городов и пробок — даже менее трех. А поскольку мотор очень термонагружен, любая утечка охлаждающей жидкости может привести к фатальным последствиям как для поршневой группы, так и для остального «железа» мотора. Сейчас цена модуля не очень велика, но лет пять назад ситуация была куда острее, да и ресурс был ниже.

Ремонт тоже непрост: подобраться к насосу очень сложно, сверху он прикрыт впускным коллектором, снизу доступ тоже ограничен. Зато на ремень снизу легко попадает вода, что может привести к его выходу из строя, поэтому по лужам надо ездить очень аккуратно. Масла ремень не особенно боится, но бывали случаи его разрушения по неизвестным причинам.

Маслонасос и его привод тоже могут доставить немало хлопот. Насос расположен в картере двигателя, и на первых двух ревизиях мотора он был простым, с байпасным клапаном. Для третьего поколения ЕА888 (Gen3) разработали двухступенчатую систему регулирования. Но, если честно, даже простые версии насоса были не идеальны. Сетка маслоприемника иногда забивалась, цепь зимой, бывало, рвалась, редукционный клапан изредка западал с понятными последствиями для мотора.

С введением системы регулирования участились случаи проворота вкладышей, которые связывают в том числе с системой регулирования. Впрочем, у новых моторов есть свои особенности. Например, шейки коленвала тут меньшего диаметра, и большая склонность к утечкам масла из-за перегрева или ударов из-за облегченной конструкции картера не всегда обусловлена плохой работой маслонасоса.

Течи также случаются и по вине трубки охлаждения турбины. При пробегах более 50 тысяч километров часто нарастают вибрации последней из-за осаждения нагара и грязи на крыльчатках, особенно холодной. Даже при полностью исправной турбине течи вполне возможны: конструкция ее не слишком удачная. Тут можно только рекомендовать регулярно проверять трубку или заменить ее на гибкую тюнинговую подводку.
