Multi point fuel injection (mpfi) system

Двигатель 5A-FE

Новый двигатель 5A-FE имел газораспределительный механизм, предусматривавший по 4 клапана на цилиндр, по схеме DOHC, то есть двигатель, оснащенный двумя распределительными валами в головке блока Double OverHead Camshaft, где каждый распредвал приводит в движение свой ряд клапанов. При таком устройстве, один распределительный вал движет два впускных клапана, другой — два выпускных. Привод клапанов осуществляется, как правило, толкателями. Схема DOHC в двигателях серии Toyota 5А позволила значительно увеличить их мощность.

Второе поколение двигателей Toyota серии 5A

Усовершенствованной версией двигателя 5A-F стал двигатель 5A-FE второго поколения. Конструкторы Toyota основательно поработали над усовершенствованием системы впрыска топлива, в итоге, обновленную версию 5A-FE оснастили электронной инжекторной системой впрыска EFI — Electronic Fuel Injection.

Объем	1,5 л.
Мощность	100 л.с.
Крутящий момент	138 Н*м при 4400 об/мин
Диаметр цилиндра	78,7 мм
Ход поршня	77 мм
Блок цилиндров	чугунный
Головка блока цилиндров	алюминиевая
Газораспределительная система	DOHC
Тип топлива	бензин
Предшественник	3A
Преемник	1NZ

Двигателями модификации toyota 5A-FE оснащались автомобили классов «C» и «D»:

Модель	Кузов	Года	Страна
Carina	AT170	1990–1992	Япония
Carina	AT192	1992–1996	Япония
Carina	AT212	1996–2001	Япония
Corolla	AE91	1989–1992	Япония
Corolla	AE100	1991–2001	Япония
Corolla	AE110	1995–2000	Япония
Corolla Ceres	AE100	1992–1998	Япония
Corona	AT170	1989–1992	Япония
Soluna	AL50	1996–2003	Азия
Sprinter	AE91	1989–1992	Япония
Sprinter	AE100	1991–1995	Япония
Sprinter	AE110	1995–2000	Япония
Sprinter Marino	AE100	1992–1998	Япония
Vios	AXP42	2002–2006	Китай

Если говорить о качестве конструкции, то трудно найти более удачный мотор. При этом двигатель весьма ремонтопригоден и не доставляет владельцам автомобилей трудностей с приобретением запасных частей. Совместное японско-китайское предприятие Toyota и Tianjin FAW Xiali в КНР до сих пор производят этот двигатель для своих малолитражных автомобилей Vela и Weizhi.

Японские моторы в российских условиях

Многие владельцы Тойот с моторами 5A-FE сталкиваются с проблемой, проявляющейся в виде ощутимых провалов на средних оборотах двигателя. Это явление, по мнению специалистов, вызвано либо некачественным российским топливом, либо проблемами в системе питания и зажигания.

Тонкости ремонта и покупка контрактного мотора

Также в процессе эксплуатации моторов 5A-FE выявляются небольшие недостатки:

• двигатель имеет расположенность к высокому износу постелей распределительных валов;
• фиксированные поршневые пальцы;
• сложности иногда возникают с регулировкой зазоров во впускных клапанах.

Однако, капитальный ремонт 5A-FE — достаточно редкое явление.

При необходимости замены мотора целиком, на российском рынке сегодня можно без особых затруднений найти контрактный двигатель 5A-FE в очень неплохом состоянии и по приемлемой цене. Стоит пояснить, что контрактными принято называть двигатели, которые не эксплуатировались в России. Говоря о японских контрактных моторах, следует заметить, что в большинстве они имеют небольшой пробег и соблюдены все требования производителя в отношении технического обслуживания. Япония давно считается мировым лидером по быстроте обновления модельного ряда автомобилей. Таким образом, на авторазборки там попадает много автомобилей, двигатели которых имеют изрядный запас ресурсу эксплуатации.

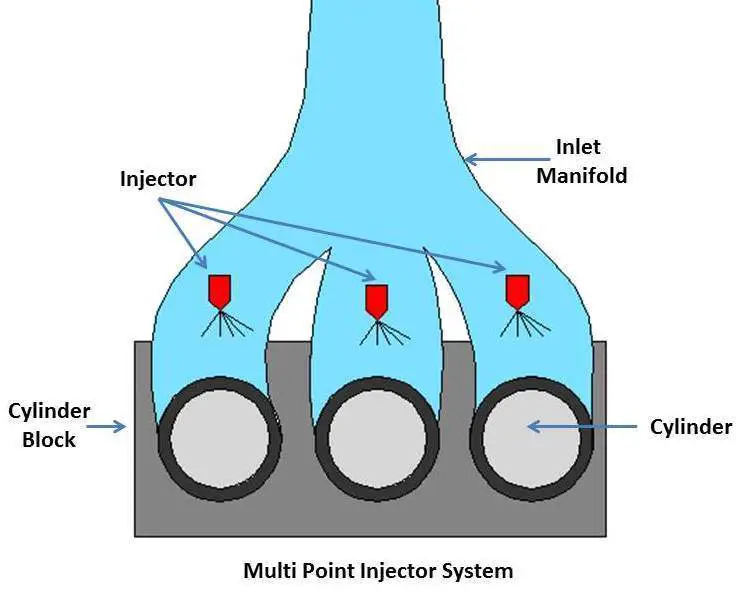

What is a multi-point injection system (MPFI)?

A multi-point injection which is abbreviated as MPFI is a system that injects fuel into the intake ports just upstream of each cylinder’s intake valve, rather than at a central point within an intake manifold. Just as earlier mentioned, the MPFI is a system of injecting fuel into an internal combustion engine through multi ports situated on the intake valve of each cylinder. an exact quantity of fuel is delivered to each cylinder at the appropriate time.

Conventionally, petrol (or gasoline) engines are also called spark ignition (SI) engines. it uses a carburetor to mix air and fuel but it has poor response acceleration and deacceleration to the system. this carburetor also has a big problem with increased emissions. The purpose of these fuel injectors is to inject a precise quantity of fuel into the chamber.

Multi-Point Fuel Injection – MPFi

MPFi system was initially only manufactured for airplane engines. Currently, it is being used in commercial vehicles as well. It is known as the most advanced gasoline injection system in the automobile industry.

Multi-Point Fuel Injection is a compilation of electrical engineering with mechanical, electronics, and computers, making the systems more efficient and advanced. Let’s compare MPFi with single-point fuel injection. It is seen that single-point fuel injection has only a single fuel injector location in the middle, which supplies fuel to several cylinders available in the engine. At the same time, a multi-point fuel injection system has separate fuel injectors that supply fuel to the cylinders from the fuel storage tank.

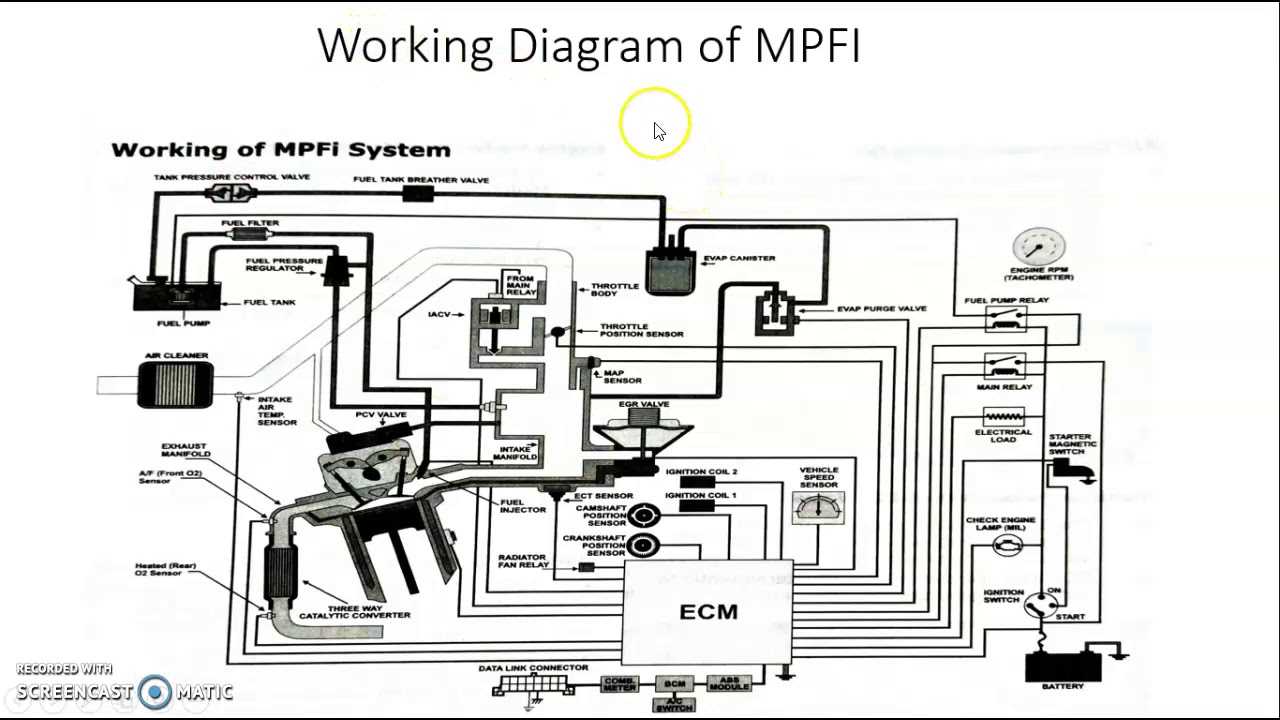

In the MPFI system, an electronic fuel pump sprays the fuel into the engine intake manifold to deliver an accurate air/fuel ratio. Engine sprays the fuel to the cylinder with the help of suctions pressure (Vacuum technique is used to provide fuel in Carburetor). Each of the fuel injectors receives the fuel equally by using the electric fuel pump, and this process happens for each injector once in every cycle.

Following are the components used in the MPFI system

• Air Filter, which removes the solid particles from the air.
• E-Sensors help to measure coolants, gas, and exhaust temperature as well as throttle and speed positions.
• The electronic control unit – ECU controls the quality of fuel and ignition timing.
• Solenoid Injectors.

Pros

• It improves the engine’s volumetric efficiency
• It generates more power than the carburetion system.
• It enhances the life of the engine as vibration is very less in MPFI equipped engines.
• The response is very quick in case of sudden deceleration or acceleration.
• It improves mileage and minimizes fuel consumption.

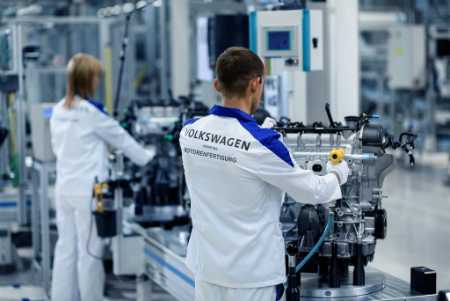

Особенности двигателя MPI в автомобилях Volkswagen

Двигатель MPI в автомобилях Volkswagen: принцип работы, особенности, преимущества и недостатки. Двигатель MPI является инжекторной конструкцией, где применяется многоточечное устройство топливного впрыскивания.

Поэтому этот мотор получил соответствующее наименование «Multi-Point-Injection». Иными словами, для каждого двигательного цилиндра разработан собственный инжектор-форсунка.

Именно такая схема была воплощена автоконцерном «Volkswagen».

Этот тип двигателя устанавливается на самую популярную модель Volkswagen Новый Polo седан, некоторые комплектации Golf и Jetta (частично Golf и Jetta комплектуются также и TSI-двигателями). На Passat В8, Passat СС, Tiguan устанавливают сейчас (2016 года) только двигатели TSI. На Touareg устанавливают FSI.

Двигательное устройство MPI является наиболее устаревшим из всего моторного ряда «Volkswagen». Но, тем не менее, отличается превосходной практичностью и безотказностью.

Некоторые специалисты отмечают, что теперь такой вид двигателя не отвечает нынешним требованиям в плане экономичности и экологичности. Более того еще недавно можно было утверждать, что такой вид мотора был снят с изготовления.

А последней автомобильной моделью автоконцерна, где он применялся, была Skoda Oktavia 2-ой серии.

Но внезапно двигатель MPI возродился и снова стал востребованным. Осенью 2015 года «Volkswagen» запустил производственную линию моторов на своем калужском заводе, где стали выпускать двигательную конструкцию MPI 1,6 серии EA211.

Особенности двигателя MPI

О главном отличии таких двигателей уже было написано — это многоточечная подачи бензина. Но те, кто хорошо с двигателями автомобилей могут отметить, что и TSI-моторы также обладают многоточечным впрыскиванием.

Потому переходим к другой отличительной черте — в MPI отсутствует наддув. Т.е. нет турбокомпрессоров, чтобы нагнетать смесь топлива в цилиндры.

Обыкновенный бензонасос, подающий топливо под давлением три атмосферы в особенный коллектор впуска, где оно далее перемешивается с воздушной массой и затягивается через клапан впуска непосредственно в цилиндр.

Как видно, это достаточно схоже с деятельностью карбюраторного двигателя. Никакого прямого топливного впрыскивания в цилиндр, как в FSI, GDi или TSI-устройствах нет.

Еще одна особенность — присутствие водяной системы, благодаря которой смесь топлива охлаждается. Это происходит в связи с тем, что в области цилиндровой головки устанавливается повышенный температурный режим, а поступление бензина осуществляется под довольно низким давлением. Потому все это может закипеть и сформировать газовые воздушные пробки.

Преимущества

Двигатель MPI отличается собственной неприхотливостью к топливному качеству и может осуществлять работу на 92-ом бензине.

По своей конструкции этот мотор очень прочен, и его наименьший пробег без какого-нибудь ремонтных работ, как информирует изготовитель, составляет 300 тыс. км, естественно, если вовремя будут заменены масла, а также фильтры.

Еще одним преимуществом мотора считается присутствие опор из резины, расположенных непосредственно под двигателем. Это значительно дозволяет уменьшить шум и дрожание во время передвижения.

Недостатки

Можно отметить, что двигатель MPI не очень динамичен. Из-за того, что процесс топливного перемешивания осуществляется в выпускных особых каналах (до того как топливо попадет в цилиндры), такие моторы считаются ограниченными. Восьмиклапанная система с набором ГРМ говорит о недостатках в мощности. Таким образом, они рассчитаны на не очень быстрые поездки.

Из недостатков можно выделить то, что MPI менее экономичен. Многоточечное впрыскивание по своей эффективности уступает наддуву вместе с прямым топливным впрыскиванием в цилиндр, как это сделано в двигательном устройстве TSI.

И все же, если складывать преимущества и недостатки, то выходит, что эти двигатели вполне сравнимы в плане конкурентоспособности, в особенности для российских дорог. Неслучайно для «Шкода Йети» немецкие производители отказались от 1.2-литрового двигателя TSI, отдав предпочтение проверенному и непритязательную 1.6-литровую движку MPI.

Схема проезда на автобусе от метро «Домодедовская»:

Обращаем Ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости автомобилей и сервисного обслуживания носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации, пожалуйста, обращайтесь в наш салон

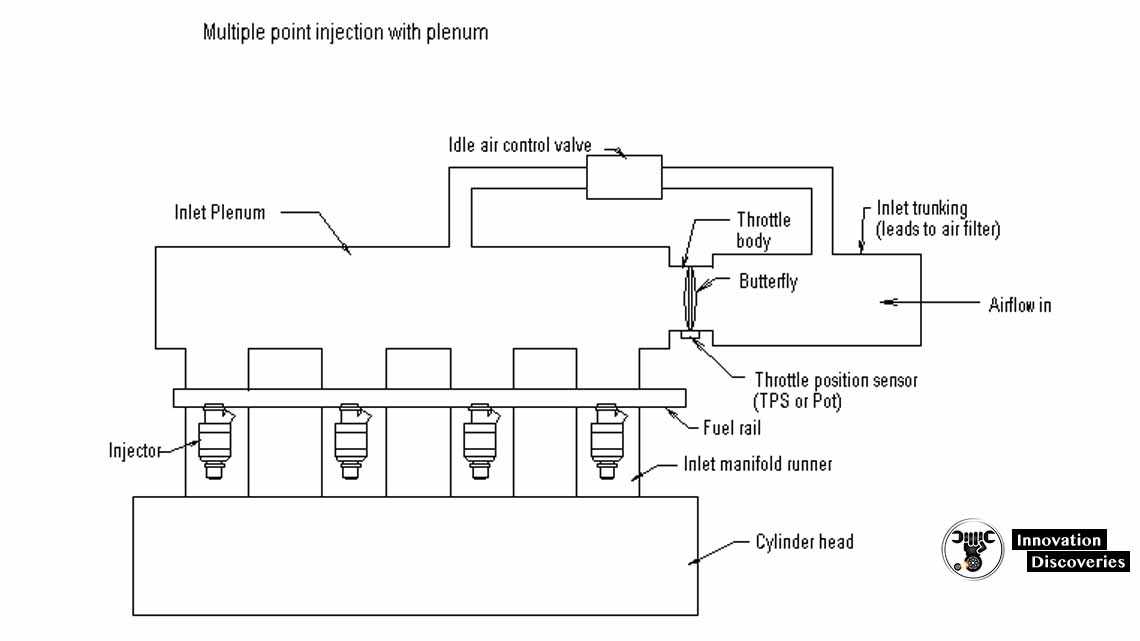

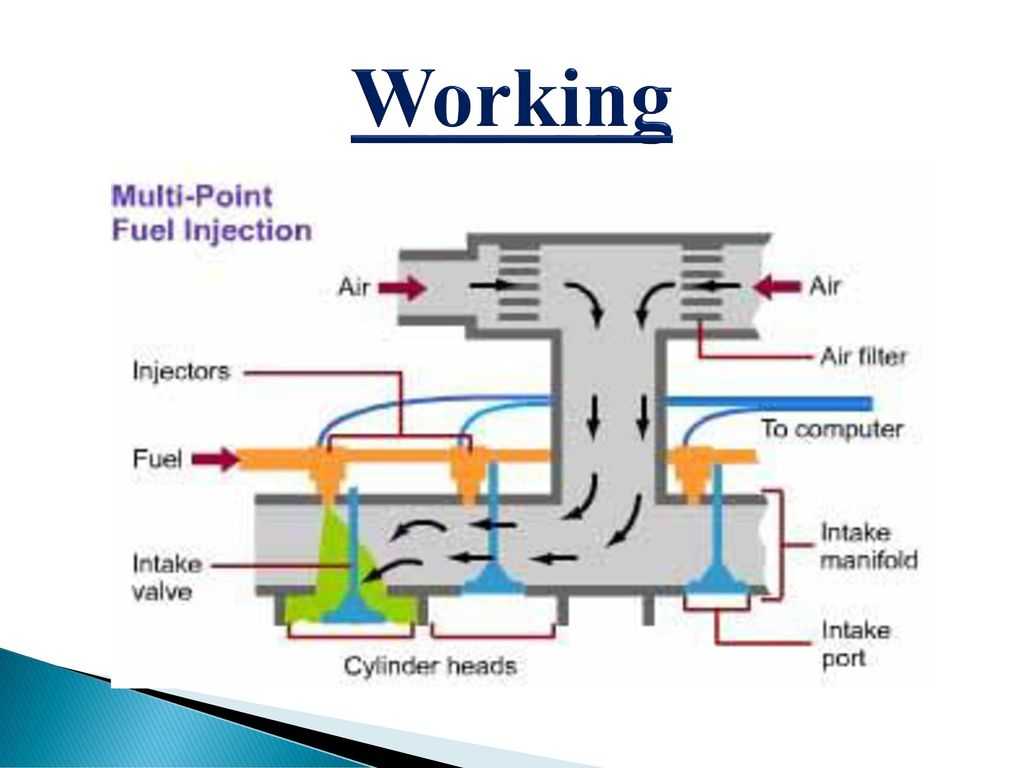

Working principle

Just as with other fuel injection methods in internal combustion engines, the working of a multi-point injection system is less complex and can be easily understood. In the system, multiple individual injectors are used to inject fuel into each cylinder through an intake port situated upstream of the cylinder’s intake value.

The fuel pressure regulator is connected to the fuel rail employing an inlet and outlet to direct the flow of the fuel. At the same time, the control diaphragm and pressure spring control the inlet valve opening and the amount of fuel that can return. The engine speed and load are changed by the pressure in the intake manifold.

Read more: Understanding Common Rail Direct Injection System

Gasoline Direct Injection – GDI

GDI is being used by modern vehicles as the traditional multi-point fuel injection injects fuel at low pressure into the intake. The GDI engine has a common line that injects fuel at high pressure into the cylinder’s combustion chamber directly. It has more control over injection timing and quantity of the fuel delivered.

Conventional fuel injections lack many benefits, but GDI engines cater to all those nitty-gritty. GDI can pull more power even from the smaller engine. At the same time, it reduces the emissions of chemicals and improves fuel efficiency.

Another great feature is available in modern gasoline that it comes up with a pack of detergents and plays an important part in washing the exhaust and intake valves. Minor amounts of dirt from intake and throwback carbon bulk on the intake walls by GDI engines directly. With time, carbon bulk up restricts airflow to the cylinders, and the aid of torque and fuel economy is compromised, which is the key in the GDI system in the first place.

Conclusion

Here, we have discussed the differences and features of EFI, MPFI, and GDI engines. EFI sensors in the engine work on intake and exhaust-related information to the ECU of air and water temperature, shaft and crank position, throttle position, and gas composition. In contrast, MPFI injection is a method to inject fuel into an internal engine via multiple ports located on the intake valve of every cylinder.

GDI engine is commonly used in all the latest vehicles. It helps a common fuel line to inject gasoline at pretty high pressure into the combustion chamber of every cylinder.

Ремонт двигателя Опель. Двигатель a16d3

Ремонт двигателя Опель A16XHT

Устанавливается на Opel Insignia Opel Astra с 2013 года.

Материал блока цилиндров – чугунСистема питания – инжекторТип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 4Ход поршня – 81,5 ммДиаметр цилиндра – 79 ммСтепень сжатия – 10,5Объем двигателя – 1598 см. куб.Мощность двигателя – 170(200*) л.с. /6000 (5500*) об.минКрутящий момент – 260(280*) Нм/1650-3200 (3500*) об.минТопливо – 95/98Экологические нормы – Евро 5Расход топлива — город 9,2 л. | трасса 5,4 л. | смешанн. 6,8 л/100 кмРесурс SIDI 1.6 A16XHT:По данным завода – 250 тыс.км

GM ушел а проблемы остались ! Как гласила реклама призывающая к приобретению Опеля Инсигнии «это лучшее что у нас есть». Для людей занимающихся ремонтом и обслуживанием автомобилей GM не секрет, что автомобили этой марки имеют массу конструктивных недостатков. Качество продукции данного бренда находится на грани. Примечательно то, что производитель прекрасно о них знает но ничего изменять не собирается. Да и зачем? Автомобили продаются а стоимость запасных частей полностью перекрывает затраты на гарантийный ремонт.Имеем Opel Insignia двигатель A16XHT 2014гв. пробег 48000 км. Для тех кто не в курсе, это мотор последнего поколения с непосредственным впрыском объемом 1,6 литра и турбонаддувом. Владелец пожаловался на неустойчивую работу ДВС и горящий индикатор ЧЕК. После прочтения кодов обнаружен код DTS р0300.(пропуски зажигания).В данной модификации ДВС, применены раздельные катушки зажигания а не единый модуль, как на предшественнике. Но производитель счел не нужным помогать механикам при ремонте, идентифицировать какая катушка не работает. Поэтому по компьютеру понять не возможно. Но нас это не останавливает, сделать верный диагноз. После недолгих манипуляций становится понятно, что свечи и катушки не причем, все работает. Проверяем компрессию. Замер показал, что в первом цилиндре компрессия 8 атм. Следующий шаг это принятие решения по поиску механической неисправности. Владелец в ШОКЕ. У меня лучшее что есть у Опеля… а вы тут мне предлагаете мотор разобрать…Ну дальше рутина . Разбираем мотор. Находим лопнувшую перегородку на поршне первого цилиндра, задиры на гильзе цилиндра, поврежденные вкладыши третьего шатуна, растянутую на зуб хваленую цепь ГРМ, забитые распылители топливных форсунок. Не хило для пробега 48000 ? В общем перед нами очередной современный мотор GM. Меняем вышедшие из строя детали и о чудо двигатель заработал как надо чек погас. Счастливый владелец с радостью расстался с денежными знаками и уехал с мыслью, что он просто не везучий человек. Капитальный ремонт двигателя опель может подождать.

За качество отвечаем

Консультация Шеф — Механика

Четырехцилиндровый, четырехтактный двигатель, с одним распределительным валом верхнего расположения, не прямым впрыском и компрессионным воспламенением

Electronic Fuel Injection – EFI

Electronic control unit – ECU is placed in the electronic fuel injection to deliver adequate fuel pressure, various sensors, and fuel injectors. Fuel injectors and multiple types of sensors vary due to the system’s complexity, the number of cylinders, and the engine’s configuration. With the help of intake and exhaust, these sensors in the machine provide the information to the ECU of air and water temperature, shaft and crank position, throttle position, and gas composition.

Measuring airflow is an important aspect of the engine, and it can be gauged by a pressure sensor or mass airflow sensor. ECU has a task to evaluate the data received and matches it with the available data table, referred to as a “MAP.” It will show the fuel needed in a particular situation and adjust the fuel supply using the injectors according to the requirement.

The Carburetor seems to struggle with fine-tuning the mixture for the load and conditions on various occasions. At the same time, EFI does this job efficiently on the other hand. One fuel injector is mostly for the single cylinder and positioned in the inlet runners, leading to the cylinder.

It sprays a small amount of fuel through the nozzle to create a spark, and it is easily mixed with air in the intake. Most of the ECUs control the other parts of the engine, including the valve train and ignition system, to improve efficiency, performance, and drivability.

Chapter 4: Electronic Fuel Injection Options – Throttle Body Injection (TBI), MultiPort Fuel Injection (MPFI), Sequential Point Fuel Injection (SPFI), and Direct Injection (DI)

What is your starting point– Factory EFI Takeover? Or Carb-to-EFI Conversion?

First off, let’s discuss the different people and perspectives that you’re approaching this from.  Some of you are taking control of a factory EFI car.  Some of you are converting an engine that was never intended to have EFI on it, from a carb over to EFI.  This guide aims to meet both of you where you are at, but it’s fair to call out, you’re starting from very different places!

Welcome to those of you in the Factory EFI Takeover Crew!

Some of you will be starting from a foundation. You’re taking control of an engine that came from the factory with an OEM/Factory Electronic Fuel Injection System already already in place on the engine you’re using in your project. In some cases, you’re using that engine in the car/truck that it came in from the factory. In other cases, you’re using an engine you’ve transplanted from another vehicle into your project, be it a classic street rod, a budget car you’re doing some weekend warrior racing in, or a full on max effort race car built with one thing in mind– maximum performance. In many cases, you may have no need to fully architect a new EFI system or Ignition system design from what the factory had in place. You may CHOOSE to in some cases however, based on your goals for the vehicle and the power you plan to make, but in many cases you can reuse much of what’s already there and just take control of it all. We’ll call you the OEM EFI Takeover Crew.  You’ve got many of the pieces in place that you can very likely re-use, depending on your goals.  Sensors, the fuel system, and more can in most cases be re-used.  If you’re going big on power, you might have to make a few upgrades, maybe a bigger fuel pump for example.  But you’re starting from a very different point with less to consider than a carb-to-efi conversion.

In addition our our ‘we can control anything’ wire in MS3Pro, MicroSquirt, and classic MegaSquirt systems we offer a number of Plug-N-Play Solutions that will meet the needs of many of you, and MAKE IT EASY. You can be ready to tune in an hour in many cases, with a base map to get you up and running and ready to fine tune for your specific engine and mods!

You too, Carb-To-EFI Conversion Crew!  This series is definitely for you as well!

Some of you however, are starting from a blank slate.  Don’t let this be scary, it’s really not, it’s a lot of fun modernizing some old iron with EFI!  Maybe you’re working with a 350 Small Block Chevy or 289 Small Block Ford or an old school Big Block motor, all of which almost surely did NOT come from the factory with EFI/Fuel Injection. They came with a carburetor, or in some cases multiple carburetors. On the ignition side, they more than likely came with a single coil and distributor (in some rare cases, two distributors). That distributor may have been points based, or may have been a slightly more modern HEI type or similar. We’ll refer to you in this series as our Carb-To-EFI Conversion Crew.

Carb To EFI Conversion – Out with the old and in with the awesome!

No matter which of these two ‘Crews’ you’re a part of, this chapter will help you to understand the different types, or topologies, of Electronic Fuel Injection Control that are available to you.

If you’re a Carb-To-EFIer, you have a clean slate and you get to CHOOSE exactly what sort of system you’ll want to install.  TBI aiming for simplicity and/or a somewhat carb-like appearance?  Simple Bank or Batch fire MPFI?  Or all the way to Sequential Injection?  We’ll provide you with the information you need to be able to make an educated decision based on the pros and cons of each system.

If you’re an OEM EFI Takeover-er, you have components in place already that can be reused.  Maybe you’re working on a early 1990’s 4.3 Chevy, or small block V8 with a TBI EFI System.  You can use that as is, or you can make a change.  Maybe you’re working with an early Multi-Port Fuel Injection system that uses a bank-fire or batch-fire approach, firing either all, or multiple, injectors at the same time.  You can run that just as the factory did, or fairly easily convert to Sequential Point Fuel Injection (SPFI) with what may likely only require a little wiring change to the injectors and the addition of a Camshaft Position Sensor.  Your question then becomes ‘will the factory style of injection meet my needs?’, and we’ll help you to answer that below and in the following chapters.

Покупаю Kia Soul: какой мотор лучше — 1.6 или 2.0?

В тесте мы похвалили базовый двигатель Соула объемом 1,6 литра, чем сбили с толку читателя, почти решившегося на покупку двухлитровой версии. Возвращаемся к теме и подробнее рассказываем о мощности, экономичности, выгоде при покупке и в содержании.

На нашем рынке корейцы предлагают Soul с атмосферными моторами 1.6 MPI (123 л.с.) или 2.0 MPI (150 л.с.). Турбоверсия GT Line мощностью 200 л.с. с роботизированной коробкой не в счет — это штучный товар.

Как едет?

Если ты не светофорный гонщик, хватит базового мотора 1.6 (123 л.с.), особенно в варианте с механической коробкой. С автоматом такой Soul медленнее в разгоне до сотни на 0,8 с (12,0 с). Обе коробки — шестиступенчатые, надежные и удобные. Версия 2.0 продается только с автоматом и очевидно быстрее (10,2 с до 100 км/ч), но где реализовать потенциал двигателя? В городе, увешанном камерами, так много «лошадей» пригодятся разве чтобы потешить самолюбие. Но если часто ездишь по трассе, да еще и с полной загрузкой, то два литра предпочтительнее.

Какой экономичнее?

Оба двигателя переваривают 92‑й бензин. По данным производителя, двухлитровый чуть прожорливее: такая версия тратит на каждые 100 км пути на 0,6 л больше. Так что за 10 000 км базовая версия сэкономит 60 л бензина (2500 рублей). Невеликая сумма, которая размажется по годовому бюджету. В отличие от транспортного налога: в Москве за 1,6‑литровый Soul он составит 3075 рублей, а за двухлитровый — 5250 рублей.

Какой надежнее?

Младший мотор относится к семейству Gamma. Регулировку клапанов (гидрокомпенсаторов зазоров нет) нужно проводить каждые 90 000 км, однако опыт владельцев показывает, что потребность обычно возникает реже. У двухлитрового двигателя из серии Nu гидрокомпенсаторы предусмотрены — минус одна процедура на ТО.

Однако траты на первые десять ТО (а это 150 000 км пробега) почти равны: владельцу 1,6‑литровой машины с автоматом придется выложить 88 287 рублей, а покупателю двухлитровой — 86 783 рубля. Причина в том, что менять свечи зажигания на менее мощном Соуле нужно каждые 60 000 км против 150 000 км. Двухлитровому полагаются более долговечные иридиевые.

Оба двигателя с цепным приводом ГРМ. У 1,6‑литрового она легко прослужит 150 000–200 000 км при хорошем масле, своевременной его замене и спокойном стиле езды. У двухлитрового ресурс чуть меньше из-за больших динамических нагрузок, которые испытывает цепь. Но на общем фоне ресурс привода ГРМ весьма хорош. Итог — паритет.

Какой дешевле?

Базовый Soul 1.6 (от 1 029 900 рублей) на 230 000 рублей доступнее самого простого двухлитрового. Но по оснащению машины пересекаются лишь в комплектациях Luxe (от 1 219 900 рублей) и Prestige (от 1 359 900 рублей), причем в «Престиже» масса приятных опций: обогрев руля, дополнительный электрический отопитель салона, мультимедиа с 7‑дюймовым дисплеем, 17‑дюймовые колеса.

А кожаный салон, электрорегулировки передних кресел, крутая аудиосистема Harman Kardon с сабвуфером доступны в исполнениях Premium и Premium+ только со 150‑сильным ­мотором.

голоса

Рейтинг статьи

Ошибка

• Автомобиль — модели, марки
• Устройство автомобиля
• Ремонт и обслуживание
• Тюнинг

• Аксессуары и оборудование
• Компоненты
• Безопасность
• Физика процесса

• Новичкам в помощь
• Приглашение
• Официоз (компании)
• Пригородные маршруты

• Персоны
• Наши люди
• ТЮВ
• Эмблемы

• А
• Б
• В
• Г

Д
Е
Ё
Ж
З
И
Й
К
Л
М
Н
О
П
Р
С
Т
У
Ф
Х
Ц
Ч
Ш
Щ
Ъ
Ы

Ь
Э
Ю
Я

Просмотры

Перейти к: навигация,
поиск

Запрашиваемое название страницы неправильно, пусто, либо неправильно указано межъязыковое или интервики название. Возможно, в названии используются недопустимые символы.

Возврат к странице Заглавная страница.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

Распределенный или непосредственный впрыск — Блог компании Pitstore

Еще лет 30 назад моновпрыск топлива вместе с карбюратором присутствовал на подавляющем большинстве автомобилей. Сегодня же эта технология безнадежно устарела и встречается только в старых машинах, остался только распределенный и непосредственный вброс.

Распределенный топливный впрыск

Второе название данного типа – многоточечный. По сути, это современный инжектор, который ставится на большинство нынешних моделей машин, состоит из топливного насоса на электронике, топливной рампы и собственно самого инжектора. Существует три типа распределенного метода впрыска:

• одновременный. Очень непрактичный, затратный по бензину и вредный для экологии метод, поскольку впрыск идет одновременно во все цилиндры независимо от текущего такта в нем;
• параллельно-попарный. Топливо поступает только туда, где идет сжатие в данный момент;
• фазированный тип. Здесь впрыск идет в каждую форсунку по отдельности, непосредственно перед впуском.

Из плюсов – относительно простая конструкция, доступность, лояльность к невысокому качеству топлива. Из недостатков – меньшая мощность и больший расход топлива в сравнении с альтернативным впрыском.

Непосредственный впрыск топлива

Во многом схожий с фазированным типом впрыска, когда каждая форсунка управляется автономно. Отличие в том, что каждая форсунка непосредственно соединена с двигательным блоком, и подача топлива происходит именно туда. Воздух также подается непосредственно в блок камеры сгорания, смешивание происходит непосредственно в камере двигателя, а не во входящем впускном коллекторе.

Из достоинств такого метода впрыска – экономичность топлива, большая в сравнении с распределенным впрыском мощность, меньшая токсичность. Из недостатков – сложность конструкции, дорогой ремонт и обслуживание, высокие требования к качеству топлива.

Какой метод впрыска лучше

Каждый из методов впрыска имеет свои собственные достоинства. Например, распределенный впрыск не требует применения только очень чистого высокооктанового топлива, форсунки меньше забиваются, конструкция простая, что означает доступную цену ремонта и обслуживания системы впрыска. Именно поэтому форсунки с таким впрыском ставят на большинство современных машин, не предназначенных для больших скоростей ил суперэкономии топлива.

Непосредственный впрыск более капризный, его конструкция сложнее. Зато машина с таким впрыском едет быстрее, потребляет меньше топлива, а в выхлопе несожженного бензина куда меньше. Это хороший вариант для спортивной машины, где скорость реакции имеет решающее значение. Если можете себе позволить его купить и обслуживать, то он вам понравится.

В магазине «Питстор» вы сможете найти масло, которое обеспечит надежную работу любого типа двигателя, а также трансмисии и прочих важных узлов. Также у нас в продаже есть автохимия для ухода за машиной, множество аксессуаров и прочие полезные товары. Загляните в каталог – и точно найдете отличные товары для своей любимой машины!

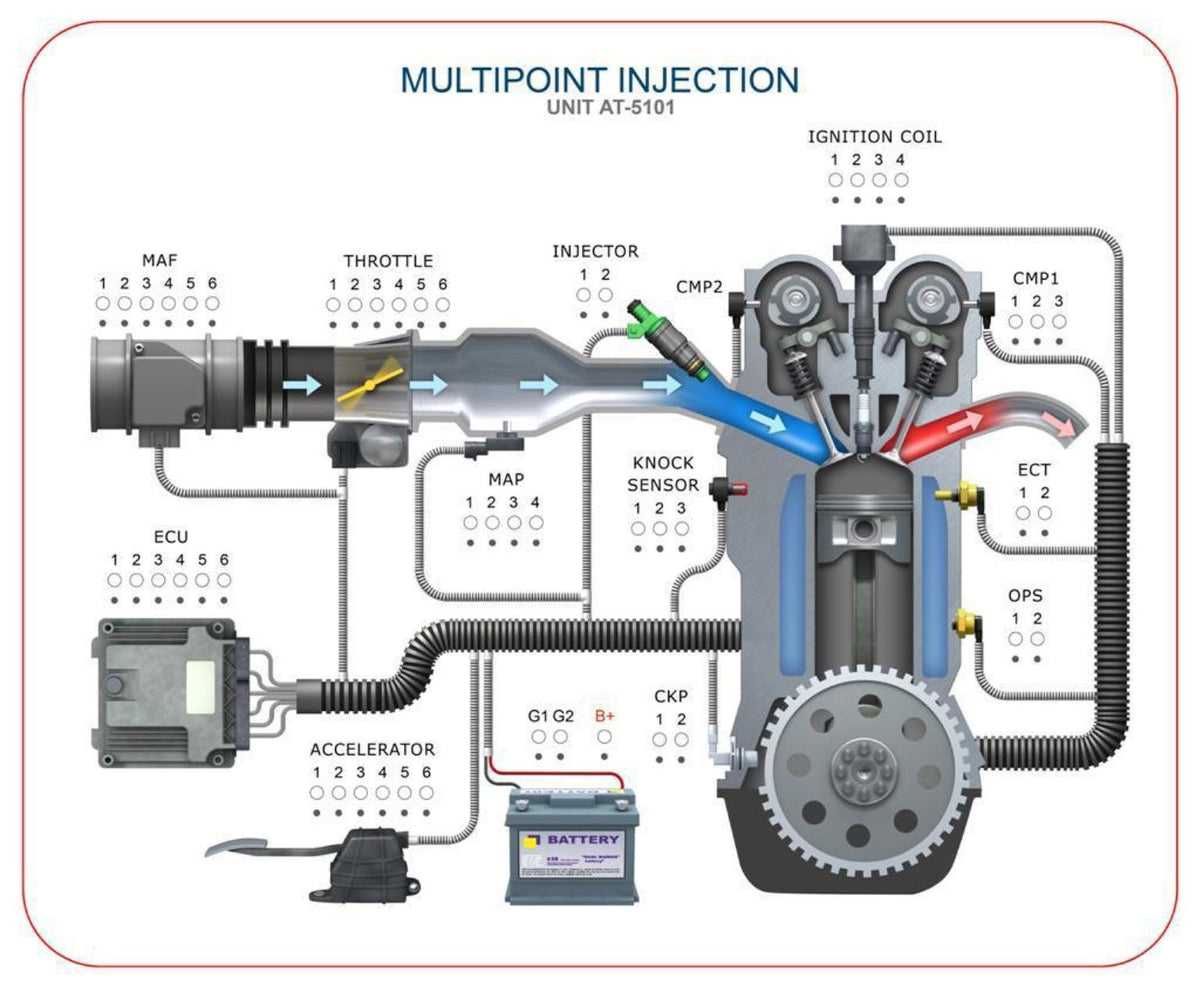

Многоточечная система впрыска топлива (MFI)

Многоточечная система впрыска топлива ( MFI ) состоит из датчиков, которые определяют состояние работы двигателя, блока управления двигателем (ЕСМ), который управляет исполнительными устройствами на основании информации от датчиков.

Блок управления двигателем (ЕСМ) управляет форсунками для непосредственного впрыска топлива, подачей воздуха при работе двигателя в режиме холостого хода и регулирует угол опережения зажигания.

Кроме того, блок управления двигателем (ЕСМ) оборудован несколькими диагностическими функциями, которые упрощают поиск неисправностей.

Управление топливными форсунками

Топливо из топливного бака подается под давлением, создаваемым топливным насосом и регулируемым регулятором давления. Таким образом, топливо стабильно распределяется к каждой топливной форсунке. Впрыск топлива осуществляется каждой форсункой один раз за два оборота коленчатого вала, в последовательности работы цилиндров 1–3–4–2.

Блок управления двигателем ЕСМ обогащает топливную смесь, работая по «незамкнутому циклу» при прогреве двигателя и работе под высокой нагрузкой.

Кроме того, при работе горячего двигателя при нормальных нагрузках блок управления двигателем ЕСМ управляет соотношение топливновоздушной смеси на основании сигналов от обогреваемого датчика кислорода в режиме «замкнутого цикла», для обеспечения нормальной работы трехкомпонентного каталитического нейтрализатора.

Управление частотой вращения коленчатого вала на холостом ходу

Блок управления двигателем ЕСМ управляет частотой вращения коленчатого вала на холостом ходу (ISC), поддерживая предварительно заданную частоту в зависимости от температуры охлаждающей жидкости и нагрузки от системы кондиционирования воздуха.

Кроме того, когда выключатель системы кондиционирования воздуха выключен, в то время как двигатель работает в режиме холостого хода, регулируется подача дополнительного количества воздуха в обход дроссельной заслонки, для того чтобы избежать колебаний в частоте вращения двигателя.

Управление углом опережения зажигания

Коммутатор мощности, расположенный в цепи низкого напряжения системы зажигания открываясь и закрываясь управляет током, протекающим в первичной обмотке катушке зажигания.

Дополнительные функции управления

1. Управление топливным насосом.

Включает реле топливного насоса так, чтобы ток поставлялся к топливному насосу при запуске и в процессе работы двигателя.

2. Управление реле муфты компрессора кондиционера.

Включает и выключает муфту компрессора кондиционера.

3. Управление реле вентилятора радиатора.

Частота вращения вентилятора радиатора и конденсатора управляются в зависимости от температуры охлаждающей жидкости и скорости движения автомобиля.

4. Управление улавливанием паров топлива.

Режим диагностики

• При обнаружении неисправности в одном из датчиков или исполнительных механизмах, связанных с управлением двигателем, в качестве предупреждения водителя загорится контрольная лампа CHECK ENGINE / MALFUNCTION INDICATOR.
• При обнаружении неисправности в одном из датчиков или исполнительных механизмах, в память будет записан диагностический код неисправности.
• Диагностический код неисправности в блоке ЕСМ, который связан с датчиками и исполнительными механизмами может быть считан специальным прибором.

Испытание методом моделирования движения

При испытаниях методом моделирования потяните, перегните, натяните и покрутите электропроводку каждого из датчиков, чтобы определить место прерывистой неисправности.

• Потрясите разъем вверх и вниз, а также вправо и влево.
• Потрясите жгут проводов вверх и вниз, а также вправо и влево.
• Создайте вибрацию около элемента или датчика.

Инспекционное обслуживание при перегорании предохранителя

Снимите предохранитель и измерите сопротивление между стороной нагрузки перегоревшего предохранителя и «массой». Включите все выключатели, расположенные в этой электрической цепи.

Если сопротивление равно нулю, значит, имеется короткое замыкание между этими выключателями и нагрузкой.

Если сопротивление на равно нулю, значит, короткое замыкание отсутствует и предохранитель перегорел в результате кратковременного превышения тока.

Главные причины короткого замыкания.

• Жгут проводов пережатый элементами кузова автомобиля.
• Повреждение внешнего кожуха жгута проводов в результате перетирания или нагрева.
• Вода, попавшая в разъем или электрическую схему
• Индивидуальная ошибка.
