Надпись rotation на шинах: что значит
Восьмой фильм из серии информационных видео роликов от компании Topof.ru. О непрекращающихся вопросах о левых и правых шинах, об асимметричных и направленных рисунках протектора. Ниже представлена текстовая версия видео ролика.
Направленный рисунок протектора подразумевает вращение шин только в одном направлении. Как правило, стрелообразный рисунок протектора не меняется на разных участках беговой дорожки. Такие шины обеспечивают высокий уровень сцепления с мокрой дорожной поверхностью, устойчивое движение автомобиля и низкий уровень шума.
асимметричный рисунок протектора различается на внутренней и наружной части беговой дорожки, поэтому шины имеют улучшенные рабочие характеристики по сравнению с шиной с направленным рисунком протектора.
рис.1 Маркировка OUTSIDE асимметричных шин
Наружная часть беговой дорожки асимметричного рисунка протектора состоит из больших и более жестких блоков протектора, которые улучшают движение автомобиля на повороте. Блоки протектора на внутренней части беговой дорожки меньше по размеру; они разработаны таким образом, чтобы лучше отводить воду и, тем самым, улучшать сцепление с дорогой. Кроме того, в средней части протектора обычно расположено сплошное продольное ребро, увеличивающее курсовую устойчивость автомобиля.
Во всех случаях, шины имеют специальную маркировку на боковине и должны быть установлены согласно указанной информации.
И направленные и асимметричные шины – одинаковые и могут быть установлены на любое колесо. Называть такие шины «правыми» или «левыми» – некорректно, поскольку есть специальная общепринятая маркировка, которая либо указывает правильное вращения шины, либо определяет положение внутренней и наружной стороны шины.
рис.2 Маркировка INSIDE асимметричных шин
Очевидно, что шина с направленным рисунком протектора обеспечивает улучшенные рабочие характеристики, только если она правильно установлена и вращение происходит в правильном направлении. Шину необходимо устанавливать по стрелке (возможно стилизованной), размещенной на боковине шины, и, как правило, сопровождающейся надписью ROTATION
(вращение) —см. рис.3 .
асимметричные шины имеют маркировку OUTS >см. рис.1 и INS >см. рис.2 . Они должны быть установлены на автомобиль таким образом, чтобы при подходе к автомобилю с любой стороны на боковине любой из шин всегда можно было увидеть надпись OUTSIDE.
Соответственно и монтаж асимметричных шин производится по принципу внутренней и наружной стороны. Монтаж шин с направленным рисунком протектора производится с учётом стрелки и надписи «ROTATION»-вращение.
рис.3 Маркировка ROTATION направленных шин
Довольно редко, но встречаются также шины, которые имеют одновременно направленный и асимметричный рисунок протектора, сочетающий обозначенные выше преимущества. Такие покрышки также должны быть установлены согласно общепринятой маркировке.
Если установить шину неправильно, она не будет представлять опасности, но и отличительные особенности рисунка протектора никак себя не проявят.
Если вы используете колесо с неправильно установленной шиной, это должно расцениваться исключительно как временная ситуация, а скорость движения вашего автомобиля должна быть не более 80 км/ч.
восстановлено из материалов 2007 года:
При подготовке данного материала, мы сообщили в представительство Nokian Tyres в России о трудностях некоторых автовладельцев с установкой асимметричных шин. Специально для посетителей topof.ru компания любезно предоставила справку по установке «правых и левых» шин. Поэтому в первую очередь размещаем сообщение от Nokian Tyres, а наше сообщение оставляем как дополнение.
Официально от Nokian Tyres: Монтаж асимметричных ненаправленных шин производится по принципу внутренней и внешней стороны. Соответствующую маркировку можно найти на самой шине. OUTSIDE — внешняя сторона шины, INSIDE — внутренняя сторона шины. Согласно этому обозначению внутренней стороной шина должна быть установлена к самому автомобилю, а внешней — от автомобиля.

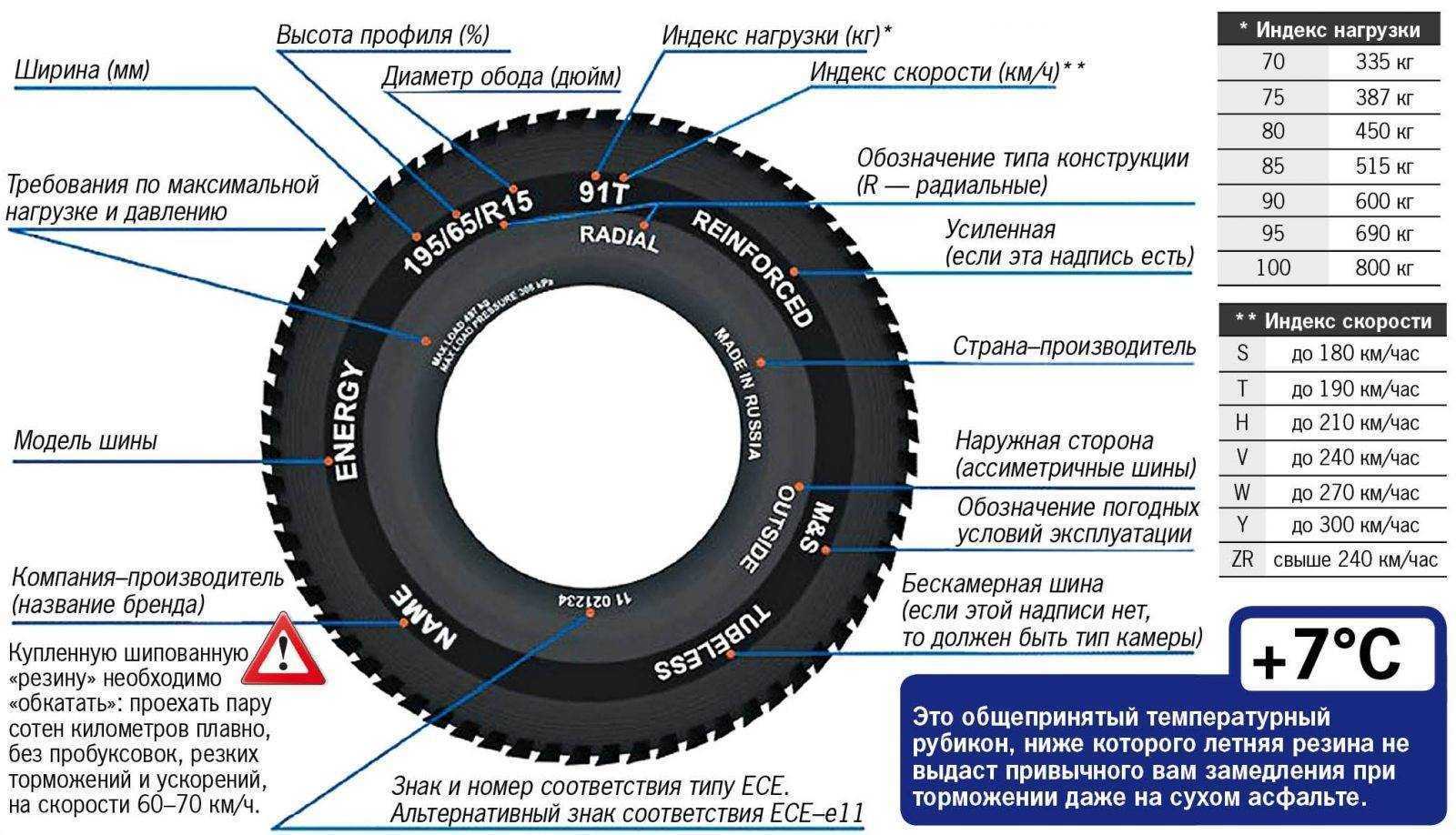

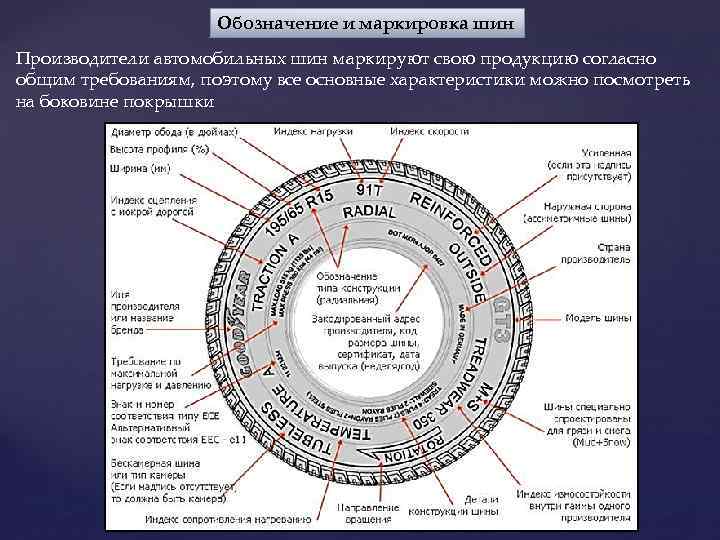

Обозначение и маркировка шины — обзор параметров и характеристик
Обратите внимание на Treadwear, Temperature и Traction: Особенно важен Treadwear — так вы сможете ориентироваться не на мнение продавца о том какая шина более износостойкая, а сравнить цифры, это отличный способ выбрать из двух шин более износостойкую
Treadwear — индекс износостойкости. По стандартам Национальной администрации безопасности дорожного движения, показатель степени износа протектора в 100 единиц оценивает в 48 тыс. км. Соответственно, 150 единиц оценивается в 72 тыс. км, 200 в 96 тыс. км. и так далее. Конечно же, не стоит делать упор на данные цифры, так как многое зависит от манеры вождения, качества дорожного покрытия и от погодных условий региона. Для того чтобы определить реальную степень износа проектора специалисты рекомендуют снижать данный показатель в 1,5 раза. То есть реальный пробег резины с treadwear 100 будет равняться около 36 тыс. км.
Traction — коэффициент сцепления шины с дорожным полотном (обычно только на шинах поставляемых в США). Имеет значения «АA», «А», «В», или «С». Шины с коэффициентом «А» имеют наибольшую величину сцепления в своем классе.
Temperature — температурный режим. Это способность шины противостоять чрезмерному нагреву во время движения транспортного средства. Показатель температуры наносится на боковину в виде слова «temperature» с последующей буквой «А», «В», или «С». Приблизительно так: «А» — лучшая температурная стойкость, «В» — хорошая и «С» — удовлетворительная.
195 — это ширина шины в мм.
65 — это процентное отношение высоты профиля шины к её ширине (в нашем случае 75%). Этот параметр определяет высоту шины при данной ширине шины.
Обратите внимание, что при увеличении ширины шины, при том же значении профиля, увеличивается и высота шины!
15 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр, а не радиус).
R — означает конструкцию шины (радиальная). Многие автолюбители ошибочно думают, что R — означает радиус шины. Легковых шин с диагональной конструкцией уже практически не выпускается.

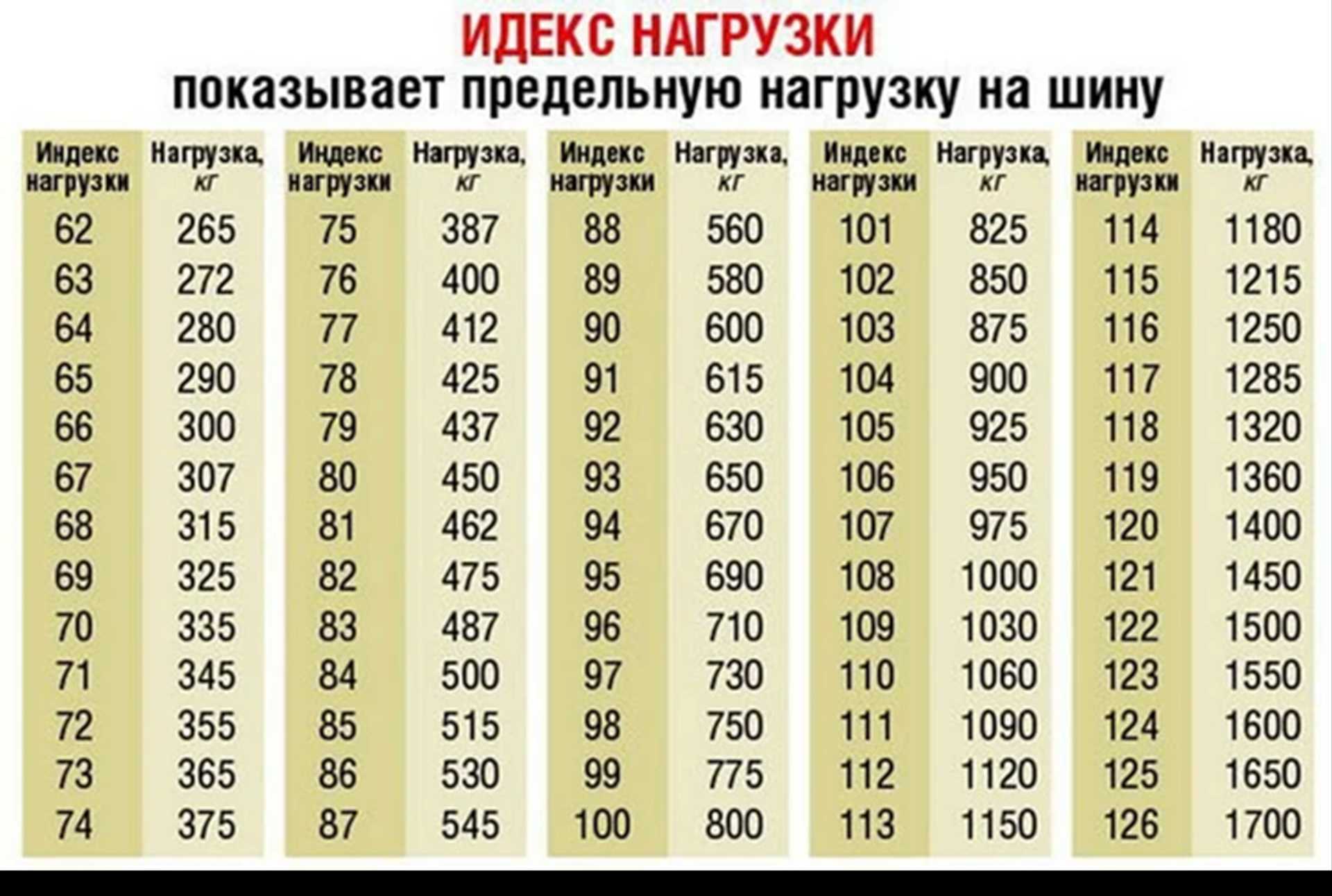

91 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.
На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.
Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 195/70 R 15 C, (8 слоёв, грузовая шина).
T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
XL — покрышки с повышенной нагрузочной способностью. В них используется больше слоев корда в брекере и боковине чем в обычных шинах аналогичного размера. Такие покрышки как правило жёстче и соответственно менее комфортны, зато у них выше индекс нагрузки и они имеют большую ударопрочность. Маркировка XL обычно находится справа от индексов скорости и нагрузки
На боковине так же можно найти информацию о том какой тип корда применен в брекере и боковине. В данном примере мы видим что в брекер (TREAD) состоит из 2-х слоев стального корда и 1-го слоя синтетического корда. Боковина (SIDEWALL) состоит из 1-го слоя синтетического корда.

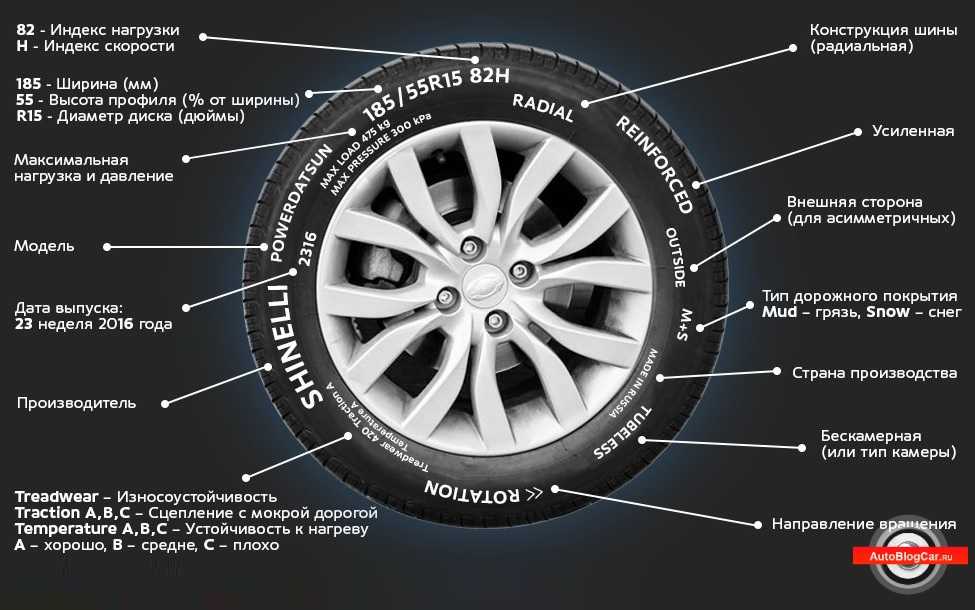

Дополнительные обозначения, применяемые производителями шин
M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.
All Season — всесезонная шина, предназначенная для круглогодичного использования.
Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
Tube Type — шина должна эксплуатироваться с камерой.
MAX PRESSURE — максимально допустимое давление в шине, в кПа.
RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования. Советуем шины с отличной износостойкостью Kinforest KF-550

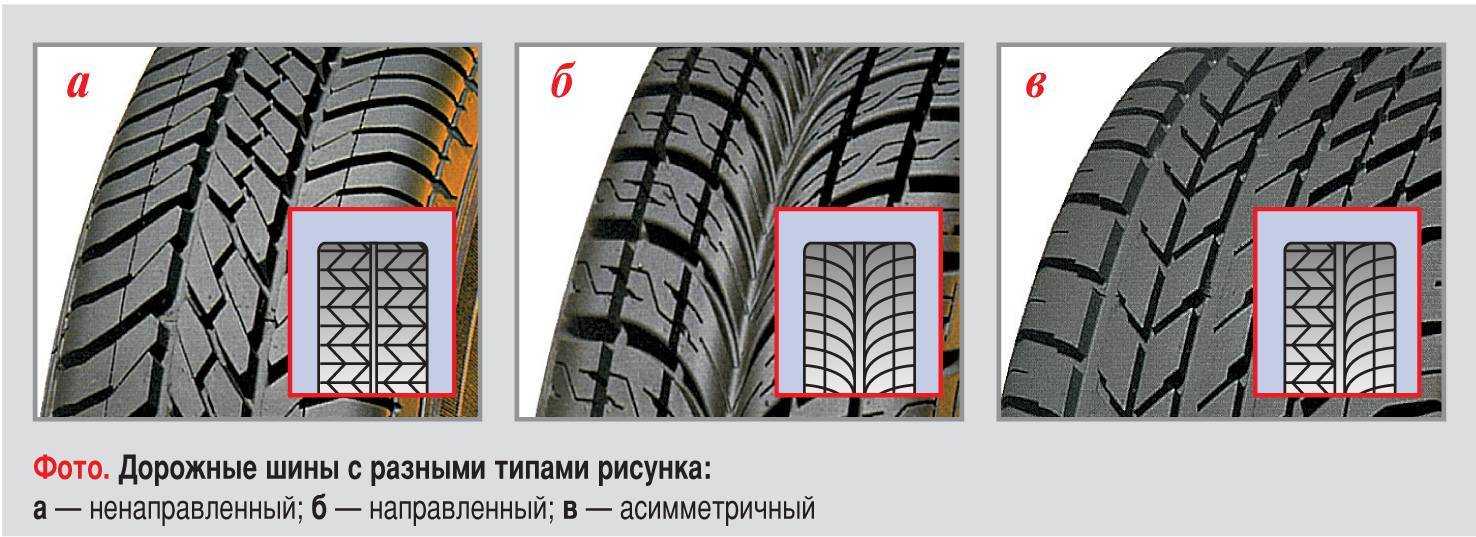

Виды автошин и основные понятия
Независимо от предназначения автошин, будь то шины для легковых автомобилей или для внедорожников, подразделяются они на следующие основные виды:
Симметричные автомобильные шины Bridgestone. Покрышки имеют симметричный протектор, конструкцию корда и боковин. Шины менее техничны, чем ассиметричные или направленные. Отличаются более низкой стоимостью. Устойчивость на дороге симметричные шины обеспечивают хорошую. Это одно из главных преимуществ. Недостаток – нельзя оптимизировать показатели шин и поведение на влажной дороге. Предназначен такой тип автошин для маленьких городских машин. Устанавливать на автомобиль их можно в любом положении.
Ассиметричные автомобильные шины Bridgestone. У такого типа рисунок отличается на внутренней и внешней частях беговой дорожки. Каждая сторона важна при оценке качества. Внутренняя сторона шины с открытой зоной для отвода воды. Она снижает риск аквапланирования. На внешней стороне нанесен рисунок протектора, которой придает жесткость, что обеспечивает устойчивость при поворотах и маневренность. На боковой поверхности колеса имеются обозначения: «Inside», «Outside» и другие. Ассиметричные покрышки дороже, чем симметричные.
Направленные автомобильные шины Bridgestone. Это покрышки, рисунок протектора которых имеет строгое направление. На боковине обозначается направление вращения этих колес рисунком в форме стрелки. Маркировкой обычно является надпись «Rotation» и рисунок. Этот тип покрышек эффективен на мокрых дорогах. При сильном дожде обеспечивается быстрый отвод воды. Рисунок протектора делает моторику лучше даже на снежной поверхности. Такие шины ценятся среди любителей спортивных автомобилей.
Установка колес требует строгих соблюдений правил и условий. Поэтому автошины делятся еще на два типа:
- «Левые». Устанавливаются только слева. Колеса обозначаются словом «Left» на боковине.
- «Правые». Устанавливаются, соответственно, строго справа. На боковине имеют маркировку «Right».
Если на колесах нет подобных надписей, то такие автомобильные шины не разделяются на «Правые» и «Левые». И это не зависит даже от рисунка протектора. Могут выпускаться направленные и в тоже время асимметричные автомобильные шины.
В случае, когда покрышки меняются сразу парами, новую резину с еще нестертым рисунком протектора рекомендуется ставить на заднюю ось, а старые оставить спереди. Это даст возможность водителю лучше контролировать автомобиль на мокрой трассе.
Индекс скорости
Индексом скорости называется параметр шины, указывающий на максимально допустимую скорость, с которой можно ездить на данной шине при максимальной нагрузке. Индекс скорости и индекс нагрузки тесно связаны между собой. В маркировки шины индекс нагрузки и индекс скорости указываются следом за типоразмером шины. Например: шина 185/75R14 82S 82 — индекс нагрузки (в данном случае 475 кг на колесо) S — индекс скорости (в данном случае 180 км/час).
Индекс скорости обозначается латинскими буквами от А (минимальный, А1 = 5 км/ч) до Y (максимальный, 300 км/ч). Для легковых автомобилей наиболее распространенными являются индексы скорости: T (до 190 км/час), Н (до 210 км/час), V (до 240 км/час), W (до 270 км/час) и Y (до 300 км/час).
Шины для внедорожников и легких грузовиков обычно имеют меньший индекс скорости. Для внедорожников и легких грузовиков наиболее распространёнными являются индексы скорости: Q (до 160 км/ч), R (до 170 км/ч) и S (до 180 км/ч).

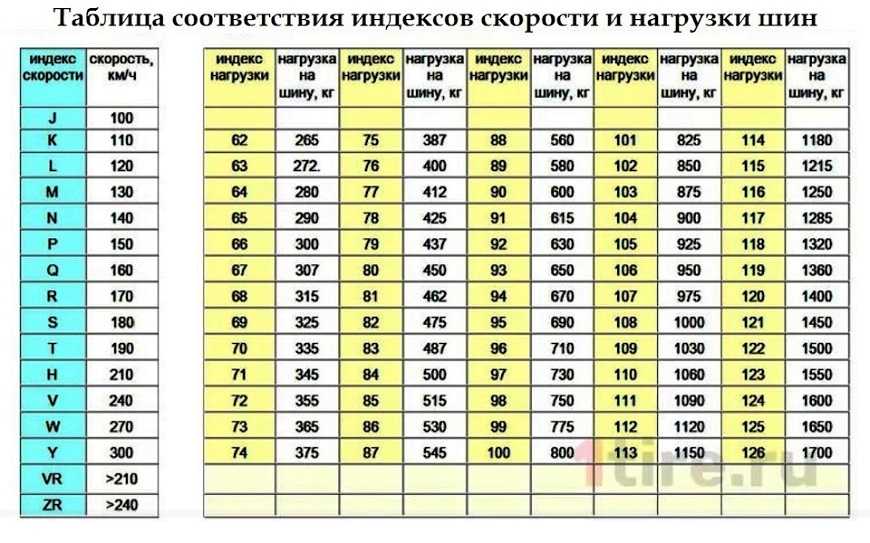

Индекс скорости и индекс нагрузки тесно связаны между собой. Например: на шине указаны индексы нагрузки и скорости 98Т, что означает максимальную нагрузку до 750 кг на колесо при максимальной скорости 190 км/час. При более низкой скорости движения нагрузку на колесо можно чуть превысить, а при уменьшении нагрузки на колесо можно чуть повысить максимальную скорость.
Индексы скорости и нагрузки являются важными показателями, которые обязательно должны учитываться при подборе шин. При установке на автомобиль шин, следует устанавливать только шины, индекс скорости которых не ниже чем у шин, устанавливаемых на конвейере. Например: на автомобиле на заводе установлены шины с индексом скорости H (до 210 км/час), это означает что на данный автомобиль нельзя устанавливать шины с индексом скорости T (до 190 км/час), но можно устанавливать шины с более высокими индексами скорости V (до 240 км/час), W (до 270 км/час) или Y (до 300 км/час).
Получить более подробную информацию об индексе скорости, ознакомиться с таблицей индексов скоростей и их значений вы можете в нашей статье: Индекс скорости шин
Как правильно поставить зимнюю резину по направлению
Для зимы также популярны модели с направленным протектором. Здесь сторона вращения колес аналогично указывается стрелочкой. При ее отсутствии правильность определяется по расположению елки шипов. При виде сверху, кончик должен быть по ходу движения автомобиля.
Если ставить шины неправильно, уменьшится их зацеп на скользких поверхностях, увеличится износ протектора, металлических вставок.
Как ставить зимнюю резину: направление протектора Гардиан
Симметричная не направленная шина производителя Firestone предназначена для семейных авто. Характеристики резиновой смеси подходят для умеренной эксплуатации в зимний период. Скат можно ставить любой стороной.
В каком направлении ставить зимнюю резину Матадор
Шины указанного бренда бывают направленные и ненаправленные. Изделия монтируются по общим правилам. Для определения правильности расположения в модели МР-52 присутствуют стрелки Rotation.
В асимметричных покрышках типа MPS 530 необходимо придерживаться указателей стороны монтажа «Оутсайд и Инсайд».
Направление протектора шипованных Мишлен
Зимние шиповки Мишлен преимущественно выпускаются с направленной конструкцией протектора. Такие модели необходимо бортировать на ободья исходя из стрелочных указателей или расположения «елки» протектора.
На аналогичных моделях типа Michelin Energy четкое направление блоков не прослеживается. Здесь ориентироваться следует по маркировке внутренней и внешней стороны резины.
Резина Данлоп
Компания Dunlop также производит широкий спектр автомобильных колес. По причине торговли в Европе и США, продукция бренда подпадает под общие правила маркировки. В зависимости от модели рисунок протектора может быть симметричным и асимметричным. Направление определяется по стрелкам или соответствующим надписям на боковинах шины.
Бриджстоун Близак
Версия, предназначенная для кроссоверов, отличается от предложений конкурентов повышенной проходимостью и невысокой ценой. Ввиду сложной конструкции рабочей части автомобилисты нередко ошибаются при монтаже шины.
Для облегчения процедуры, изготовитель наносит на боковой части ската указатель Rotation с характерной стрелкой, что минимизирует вероятность неправильной установки.
Кама Ирбис
Бюджетная покрышка Кама Ирбис 505 имеет ярко выраженное направление протектора. При соблюдении внимательности во время шиномонтажа перепутать направление сложно. На модели присутствует стандартный указатель и направленность рисунка.
Кордиант
Производитель Кордиант выпускает несколько разновидностей шин. Среди автомобилистов популярны асимметричные и симметричные модификации. В зависимости от конструкции на покрышках наносятся указатели направления или внутренней/внешней стороны.
Нокиан Нордман 5
В пятой версии Нордман перепутать правильность направления невозможно. Здесь имеется ярко выраженный направленный рисунок и стрелочные указатели на боковых частях.Центральная часть рабочей платформы представляет собой монолитную елку, острие треугольника должно быть направлено по ходу движения автомобиля.
Конструктивные особенности и рисунок шин
Начнем с того, что сегодня асимметричные шины, причем как летние, так и зимние, пользуются большим спросом. Особенность такого протектора асимметричной шины в том, что внутренняя его часть мягче, чем внешняя.
Такое исполнение продиктовано тем, что нагрузки при езде и в поворотах всегда выше на наружную часть колеса. При этом смягчение внутренней стороны позволило заметно улучшить управляемость и устойчивость, удалось реализовать эффективное увеличение площади пятна контакта шины с дорогой.
Более того, ламели протектора с внешней стороны больше по размеру, чем на внутренней. Это позволило добиться лучшего водоотвода при езде по мокрой дороге и значительно снизить риски возникновения аквапланирования.
При этом направленные шины намного лучше отводят воду, чем ассиметричные, однако устойчивость и управляемость хуже в сравнении с асимметричным рисунком. С одной стороны, риски аквапланирования направленных шин меньше (вода из пятна контакта активно отводится в обе стороны), однако управляемость ухудшается.
Именно по этой причине в свое время производители вывели на рынок «левые» и «правые» шины, чтобы добиться качественного отвода воды (как у направленной резины) и сохранить управляемость (как у ассиметричной).
Однако на деле такие колеса оказались дорогими и не столь эффективными, как ожидалось. Еще к этому добавились сложности при подборе. Также неприятным моментом стало то, что водители попросту не знали, какое колесо брать в качестве «запаски», левое или правое.
Дело в том, что заранее нельзя знать, где будет прокол колеса, слева или справа. С учетом таких недостатков, сегодня строго только «правых» и «левых» покрышек не выпускают.
Радиальные шины – как правильно с ними обращаться? + видео » АвтоНоватор
В связи с тем, что в последнее время, особенно в рекламе, часто говорят о различных характеристиках покрышек, которые ранее мало кого интересовали, многим автомобилистам необходимо больше информации о том, как ставить радиальные шины, и какой им нужен уход.
Какова радиальная конструкция шины?
Можно выделить два типа автомобильных шин, в зависимости от ориентации нитей корда: диагональные и радиальные. В первом случае нити корда располагаются под определенным углом к радиусу колес, во втором – вдоль него. Кроме того, диагональные шины, чаще всего, имеют несколько слоев корда, причем нити каждого слоя перекрещиваются. Корд же радиальных шин натянут без пересечения нитей.
Радиальная конструкция шины способствует значительному снижению напряжений нитей. Кроме того, их прочностные характеристики значительно повышают надежность покрышек в зоне беговой дорожки, каркас надежно защищен от разного вида повреждений, и существует меньшая вероятность появления трещин в протекторе. Имеются, конечно, и слабые места, но о них мы скажем позже, ибо они имеют влияние на работу покрышки лишь в определенных условиях эксплуатации.
Что значит радиальная шина – плюсы и минусы
Можно очень просто распознать радиальные шины, маркировка таких покрышек всегда имеет букву R, например 315/80R22.5. На их боковине указывается еще и количество слоев корда, а также материал. Кстати говоря, из-за того, что абсолютно каждый слой работает самостоятельно, благодаря радиальному расположению нитей, их количество не обязательно должно быть четным.
Жесткий брекер (слой между протектором и каркасом) значительно снижает вероятность деформации рисунка протектора и способствует тому, чтобы пятно контакта практически не изменялось по форме. Сцепление с дорожным покрытием у таких покрышек значительно лучше, чем у диагональных, это обеспечивается большей площадью контакта. Таким образом, благодаря всем своим достоинствам они практически вытеснили с рынка другие типы.
В принципе, слабых мест у радиальных покрышек не много, но они есть. У них небольшая прочность боковин стенок, это связано с радиальным расположением нитей, поэтому надо быть предельно осторожными при движении по глубоким колеям, и следить, чтобы давление воздуха было всегда в пределах нормы. Также они очень боятся ударов о бордюрные камни, и намного чаще в этом случае получают повреждения, чем диагональные.
https://youtube.com/watch?v=OOxUWq0QCaw
Как ставить радиальную шину – несколько особенностей, что вас ждут
Узнав более подробно, что значит радиальная шина, следует разобраться и со следующими вопросами, как их ставить, и в каком уходе они нуждаются. Устанавливая такие покрышки на своего «железного коня», придерживайтесь следующих правил. Если вы приобрели направленную шину, то на ней обязательно должна быть стрелка, которая указывает направление движения вперед, и устанавливать ее надо соответственно.
Пятая шина, в основном, монтируется из расчета установки с правой стороны, так как по статистике именно правые колеса страдают больше всего.
Если же типы рисунков протектора радиальных шин относятся к несимметричным, то с одной стороны вы увидите надпись «Ins >
Ухаживать же за ними нужно так же, как за любыми шинами
Регулярно следует осматривать, причем особое внимание уделять протектору и боковинам, в случае же обнаружения дефектов, обратитесь за помощью к специалистам. Если же во время движения авто уводит в сторону, или появились вибрации, то, скорей всего, это также из-за повреждений покрышек. Нужно произвести демонтаж и восстановить шину
Нужно произвести демонтаж и восстановить шину.
Современная шинная индустрия создает свои изделия все лучше и лучше. Универсальная продукция способна отлично чувствовать себя на сухом асфальте, отводить воду, обеспечивать сцепление с дорогой, а кроме того — предоставить акустический комфорт и снизить расход топлива.
Для современных машин предлагается множество комплектов с разнообразными протекторами и составами смеси. Такая универсальность имеет один недостаток. Рисунок протектора различается на половинах покрышки. Поэтому, на шинах встречаются отметки Rotation, Inside или Outside, говорящие о правильном направлении вращения.
В этой статье мы поговорим о маркировке направления вращения шин, типах резины, направленном и ненаправленном рисунке протектора, а также расскажем про все плюсы и минусы таких изделий.
Соответствие стандартам
Шины, которые производят в странах СНГ и России в частности имеют надписи о принадлежности к гос стандартам или определенным техническим условиям. На боковине они наносятся кодом документа, к примеру: ГОСТ 4754-97 или ТУ2521-036-00148984-98. Кроме того на шины прошедшие сертификацию в России иногда наносят знак РСТ, который свидетельствует про наличие сертификата.
На шинах предназначенных для европейского рынка теснением наносят знак соответствия правилам N30 ЕЭК ООН. Цифра в круге — это код страны, а вне обозначение стандарта, к примеру E4 0220984.
Покрышки выпущенные для Североамериканского рынка имеют маркировку DOT (Department of Transportation USA), который состоит из буквенно-цифрового кода, в котором зашифровывается производитель, размер ската, завод изготовитель, к примеру DOT M746 JR1R.
Вывод
Несмотря на небольшие сложности, асимметричные и направленные шины Континеталь – отличное решение для любого автомобиля. Грамотно выполненная установка позволит долго и с удовольствием на них ездить и уверенно себя чувствовать на любой дороге.
Устал платить за штрафы? Выход есть!
Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Что в итоге
С учетом приведенной выше информации при выборе шин нужно учитывать целый ряд особенностей
В первую очередь, важно принимать во внимание условия эксплуатации ТС. Например, если владелец активно эксплуатирует автомобиль, ездит преимущественно по сухим трассам на дальние расстояния, выбор направленной резины не всегда будет лучшим вариантом. В этом случае оптимально остановиться на ассиметричном протекторе
В этом случае оптимально остановиться на ассиметричном протекторе.
Так или иначе, главное условие, соблюдать все правила и рекомендации по установке направленных и ассиметричных шин. В этом случае езда на автомобиле будет комфортной и безопасной, а правильно установленная зимняя или летняя шина в полной мере будет способна реализовать весь потенциал, заложенный в нее инженерами и конструкторами.
