Самостоятельное изготовление багажника на крышу уаз «буханка» и «хантер»

Боковая верхняя перекладина

Ещё не забыли, как мы сгибали переднюю дугу? Также сгибаем боковую верхнюю перекладину. Одну, другую. Дальше привариваем втулку в точку изгиба перекладины сбоку, чтобы верхняя часть передней перекладины была надёжно закреплена.

Вот и почти сделана вся работа. Настал час творческих автомобилистов. Нужно покрасить всю конструкцию, придать ей немного стиля. Во избежание ржавчины советуем нанести слой грунта, а уже потом думать о краске. Среди грунтовых растворов наиболее устойчивым к соляным воздействиям считается грунт, в составе которого есть цинк.

После нанесения слоя грунта следует подождать не менее суток, а после уже пользоваться обычной эмалью и наносить желаемый цвет . Многим не нравится, как выглядят болты в местах стыка конструкции. Во избежание некрасивого вида можно поставить декоративные гайки в этих местах. Вот вам и современный багажник.

Типы багажников для крыши

Условно их можно разбить на три группы:

1. Закрытые (обтекаемые).
2. Открытые продольные.
3. Поперечные.

Обычно закрытые багажники — это заводские изделия, выполненные в виде обтекаемых коробов, напоминающие лодку.

Важно! Такие часто используют и для внедорожников иностранного производства. Они красивы, и эргономичны, но в большинстве очень маловместительны

Наибольшей популярностью пользуются открытые багажники. Они просты в изготовлении и позволяют не только брать больше груза, но и располагать его более удобно.

Продольные багажники

Это довольно оригинальный вариант. Постоянно на крыше располагаются две дуги по ходу движения автомобиля. В случае необходимости на них крепятся поперечные балки и укладывается груз. Он закрепляется специальным пружинным тросом или крепким шнуром.

Внимание! Поперечины закрепляются с помощью встроенных в них струбцин. Продольные балки имеют квадратное сечение и прикручены к крыше УАЗ Хантер болтами жёстко

Продольные балки имеют квадратное сечение и прикручены к крыше УАЗ Хантер болтами жёстко.

Поперечные багажники на крышу

Это в принципе хорошо известный всем вариант. Точно так же крепятся съёмные варианты и на других типах автомобилей, не являющихся внедорожниками. Удобство этих узлов в том, что они демонтируются полностью на то время когда в них нет необходимости. Кроме того, они обычно гораздо легче чем остальные варианты, благодаря своей конструкции.

Из минусов, в первую очередь нужно отметить большую хрупкость этих багажников для крыши. Делают их из 2 материалов:

• алюминий,
• тонкие стальные пруты.

Сечение колеблется от 7 до 12 миллиметров. Именно такие багажники на крышу для УАЗа Хантер стараются сделать своими руками, ведь это достаточно просто.

Форма этой детали напоминает плоский короб из стенок состоящих из тонких элементов.

Процесс изготовления

Теперь главное — верный расчёт. Точно замерить расстояние между выступами, на крыше к которым можно прицепить багажник. После этого вырезать из прута толщиной не менее 10 мм. Две основные дуги и приварить к ним крепёжные зажимы. С ними не стоит мудрить. Лучше купить готовые. После этого нарезать отрезки, которые будут составлять «дно» этой корзины. Приварить их на равном расстоянии. По периметру получившегося «прямоугольника» обварить единым прутом и замкнуть. Теперь сварить такой же «квадрат (именно такого размера) и приварить его на тонких соединительных отрезках. Длина этих кусочков и будет высотой борта багажника УАЗа Хантер.

Осталось тщательно обработать наждачной бумагой (после полного остывания от сварки), и прокрасить. Для особых ценителей как вариант можно хромировать поверхность изделия. Можно устанавливать на крышу и пробовать загружать.

Изготовление продольного багажника

Здесь всё, с одной стороны, даже проще. Инструменты те же самые, только в качестве материала берётся квадратный профиль из металла, из него выгибаются две «дуги» для закрепления на крышу УАЗ Хантер. В крыше просверливаются отверстия для закрепления аккуратно расплющенных концов этих «дуг» имеющие аналогичные отверстия. После этого, после «дизайнерской» обработки, то есть покраски, дуги наглухо закрепляются на свои места.

После этого готовится каркас, который будет крепиться к этим дугам. Тут уже дело фантазии хозяина автомобиля. В принципе особых ограничений тут нет. Самый простой и популярный вариант, это набор алюминиевых реек с крепёжными устройствами. При сборке их можно располагать с различными расстояниями между собой. Их удобство в том, что они удобно и компактно хранятся. Можно прямо в салоне УАЗ Хантер.Ну и как вариант, можно изготовить съёмную корзину по принципу поперечного багажника. Главное, чтобы совпали точки закрепления.

Кстати! Подобным образом можно расположить и две поперечные дуги, как это показано с вариантом заводского изготовления на видео.

Итог

В принципе, ничего особо сложного в том, чтобы изготовить это приспособление своими руками нет. Ну а кому неохота возиться лишние часы с металлом, сваркой и инструментом, можно спокойно приобрести данный «девайс» в любом специализированном автомобильном магазине. Ну или купить в магазинах сети. И самостоятельно его установить. Ну а когда вопрос с дополнительным местом для груза на УАЗе Хантер решён, можно смело отправляться в увлекательное путешествие, с уверенностью в своих запасах.

И как обычно полезное видео по данной теме:

УАЗ Патриот создавался специально как автомобиль, способный покорить бездорожье и способный перенести своего владельца на длительное расстояние. Об этом свидетельствует вся техническая составляющая: вместительный салон, два топливных бака, высокая подвеска и надежность узлов трансмиссии, доставшаяся от легендарных предшественников. Объем багажника в стандартном положении сидений равняется 1150 литрам. Если опустить задние спинки, то полезный объем увеличивается до 2450 литров.

Эти показатели довольно неплохие, особенно по сравнению с большинством легковых автомобилей. Единственным минусом Патриота является излишняя простота, которая в данном случае привела к тому, что несмотря на вместительный багажник, в нем отсутствует достаточное количество ниш для хранения. При этом, каждый автовладелец постоянно перевозит с собой определенный инструмент, салфетки для ухода за салоном и кузовом, технологические жидкости, насос, домкрат и прочее. В итоге это занимает значительную часть пола багажника, затрудняя загрузку. Можно для этого использовать специальную сумку, но опять же это уменьшение пространства. Есть несколько вариантов размещения, которые позволяют оставить свободным пол багажного отделения и при этом помочь организовать пространство:

• Багажник на крышу;
• Экспедиционный багажник;
• Органайзер в салон;
• Сетка.

уаз таблетка тюнинг для рибалки и охоти

6 months ago

УАЗ Буханка для охоты и рыбалки. Алюминиевый салон с раскладывающимся диван. Тюнинг по-русски

Очередная наша УАЗ Буханка для охоты и рыбалки. С железом мы работаем лучше, чем снимаем кино)))) так что не…

3 months ago

Тюнинг УАЗ 452 Буханка для охоты и поездок на рыбалку от мастерской ЭКСТРИМ-Клуб Нижний Новгород

Внедорожная подготовка одного из самых популярных внедорожных автобусов УАЗ 452. Будем рады услышать ваши…

1 year ago

обзор уаз буханка для охоты, рыбалки и оффроад

буханка подготовленная для охоты и рыбалки, на мой взгляд достаточный набор доп оборудования для беспробле…

1 year ago

Буханка УАЗ-452 / УАЗ-374 Шатёр на уаз

УАЗ Буханка УАЗ-452 / УАЗ-374 Буханка Life. тюнинг уаза . тюнинг буханки.

1 year ago

Подготовленная Буханка в рапторе. Кожаный салон, алюминиевый багажник. УАЗ на 33 колесах с лебедкой

тюнинг салона уаз буханка для охоты и рыбалки.

1 year ago

УАЗ для охоты и рыбалки.

УАЗ Буханка для охоты, рыбалки и отдыха. Совсем небольшие доработки, удобно, не дорого и практично, в планах…

5 years ago

УАЗ 452 Буханка Тюнинг салона

Тюнинг салона автомобиля УАЗ 452 Буханка . Interior tuning car UAZ 452 Loaf. Лучшие видеорегистраторы 2018 г. http://ali.pub/2livzr…

3 years ago

Тюнинг уаз буханка

Тюнинг уаз буханка. Внедорожная подготовка уаз-452 для охоты, рыбалки и путешествий. На этом автомобиле уста…

2 years ago

Тюнинг УАЗ ХАНТЕР для охоты-рыбалки, активного отдыха

Внедорожная подготовка в тюнинг-мастерской Экстрим-НН автомобиля УАЗ ХАНТЕР. www.extreme-nn.ru.

2 years ago

Обзор уаз | Тюнинг УАЗ 452 Буханка для охоты и рыбалки

Привет всем!!! Сегодня у нас обзор уаз 452 в народе буханка. Здесь на данный момент мы видим установлены редук…

2 years ago

УАЗ 452 Буханка Тюнинг часть 4 гонка,замер,покраска

УАЗ 452 Буханка Тюнинг часть 4 гонка,замер,покраска. уаз . тюнинг уаза.

1 year ago

Буханка для Охоты и не только

Посмотрите, но не судите строго, если Вам интересен данный авто, попробую снять подробное видео. Всем кто…

1 year ago

Тюнинг УАЗ Буханки «Аллигатор»

http://nextuaz.ru — тюнинг для УАЗ всех моделей. Собственное производство. Доставка по всей стране, доработка внедор…

1 year ago

УАЗ «Буханка» для охоты

1 year ago

УАЗ Буханка для охоты от Экстрим НН. Часть 2. Как устроена и сколько всё это стоит

Внедорожник на базе любимой многим и узнаваемой Буханочки В нём есть всё , что бы преодолевать достаточн…

3 years ago

УАЗ 452 Буханка для охоты и рыбалки. Тюнинг УАЗ в ЭКСТРИМ-Клуб

Внедорожная подготовка УАЗ Буханка выполненный в тюнинг-мастерской клуба ЭКСТРИ-НН. На автомобиль , которы…

2 years ago

УАЗ 452 буханка. Автомобиль для .охоты и рыбалки.

Автовладельцам: Нажимайте, если хотите знать больше. Глушилка камер AntiCam-https://clck.ru/HmedY Willson Taiyoko Coat — кристальн…

9 months ago

ТЮНИНГ салона УАЗ «таблетка» для охоты, рыбалки.

Перешит весь салон!

1 year ago

Лифт кузова уаз буханка 452 и изготовление проставок своими руками

Очередной тюнинг, а точнее видео о боди лифте (подъеме) кузова уаз 452 буханка проставками изготовленными…

1 year ago

Часть-2 Обрезаем уаз 452 буханка по петли своими руками. Тюнинг и доработка уаз для рыбалки

Режем арки и пороги уаз 452 буханка она же таблетка. Обрезка производится по петли для того, чтобы обойтись…

1 year ago

УАЗ Фермер от внедорожной мастерской Экстрим-Клуб Нижний Новгород

Внедорожник подготовлен для поездок на охоту и патрулирования охотугодий. В нём есть практически всё самое…

4 years ago

УАЗ Буханка ТЮНИНГ Салона 2ч

Тюнинг салона автомобиля УАЗ 452 Буханка 2 часть. Лучшие видеорегистраторы 2018 г. http://ali.pub/2livzr и http://ali.pub/2lnyan…

2 years ago

Супер тюнинг УАЗ Буханка!

WWW.KVADRO.PRO — Прокачай свой квадроцикл! Доставка аксессуаров по всей России! Обзор тюнинга УАЗа, подготовка…

3 years ago

Уаз для рыбаков, охотников и путешественников

Внедорожник уаз 452 Буханка подготовлен в тюнинг-мастерской ЭКСТРИМ-НН специально для комфортных и надёжных…

2 years ago

Тюнинг УАЗ Буханки для охоты и путешествий Мастерская Экстрим НН клуб

Установлено Покраска составом Raptor в камуфляж Передний и задний силовой бампер OJ Калитка запасного колеса…

1 year ago

Испытание ЭУР на уаз 452 буханка от тойоты 120. тюнинг уаза для рыбалки

Испытываем элекроусилитель руля от тойоты 120 на автомобиле уаз буханка 452 на различных дорожных покрытиях….

1 year ago

УАЗ Буханка для охоты. Часть 1. Внедорожная мастерская Экстрим-НН клуб Нижний Новгород

Автомобиль УАЗ 452 вагонной компановки, поступил в нашу мастерскую новеньким из салона. Перед нами стояла…

more (3229+ videos)

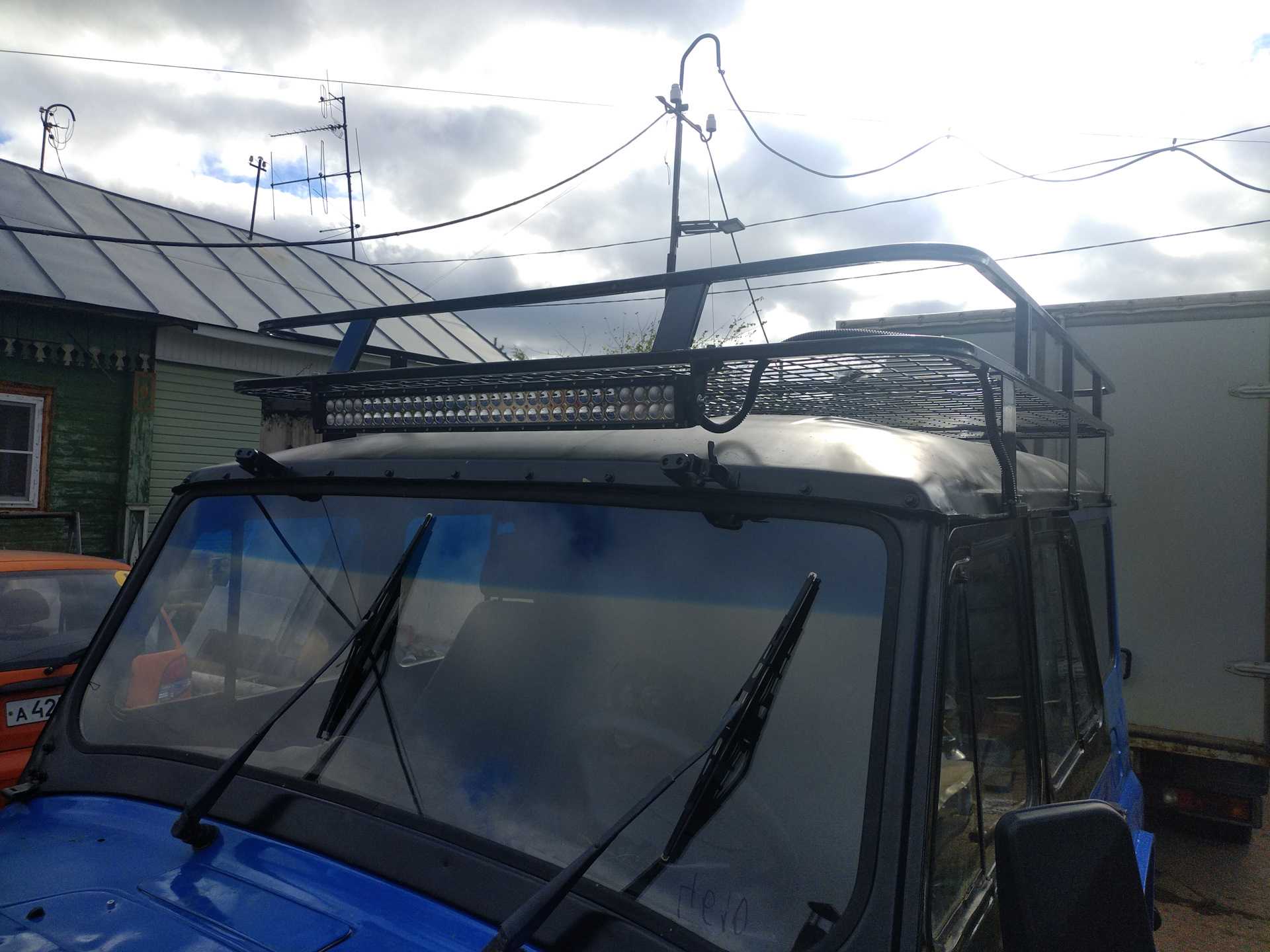

Экспедиционный багажник на УАЗ буханку

Сначала сваривается нижняя рама багажника с ребрами жесткости, затем верхний удерживающий периметр. Чтобы улучшить аэродинамику конструкции спереди делается или сужение конструкции, или скругляются углы рамы.

Для улучшения фиксации бортов спереди можно сделать дополнительные опорные дуги.

Ограждающий периметр крепится на опоры стойки на высоту от 6 с половиной сантиметров до 9. Все элементы провариваются сваркой. К дну привариваются по 4 с каждой стороны опоры для крепления багажника к крыше.

На дно наваривается сетка рабица.

После этого вся конструкция зачищается от окалины, места стыков обезжириваются, металл грунтуется цинкосодержащей грунтовкой. После просушки изделие можно окрасить.

Крепить багажник можно или на рейлинги или на кронштейны с болтами.

Здравствуйте всем! Сегодня у нас в статье сборка и установка багажника Б16.03 на УАЗ 31514 в видео и фото обзоре.

Приятного просмотра! Ждем ваши комментарии в конце статьи!

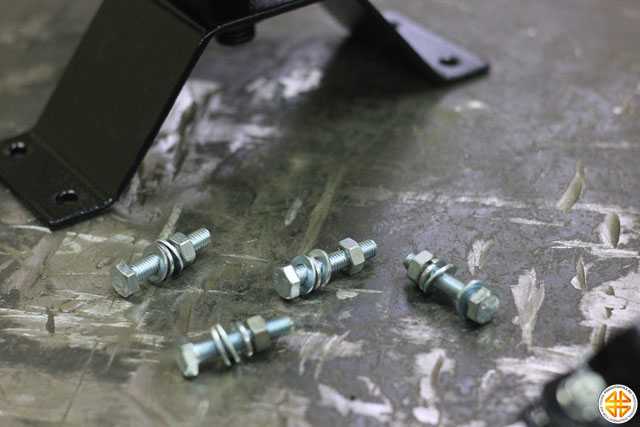

Подготовили багажник и крепления для сборки.

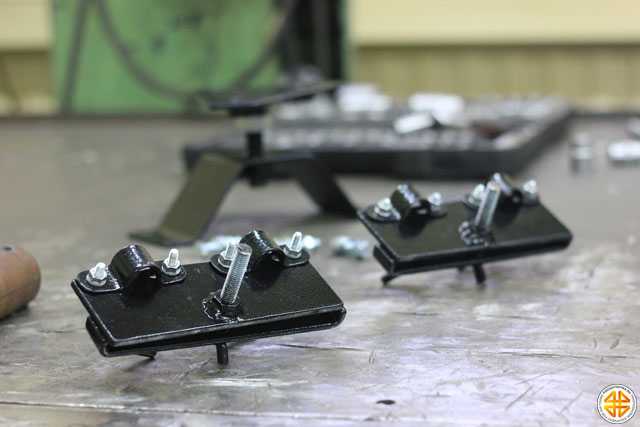

Крепление для топора и лопаты

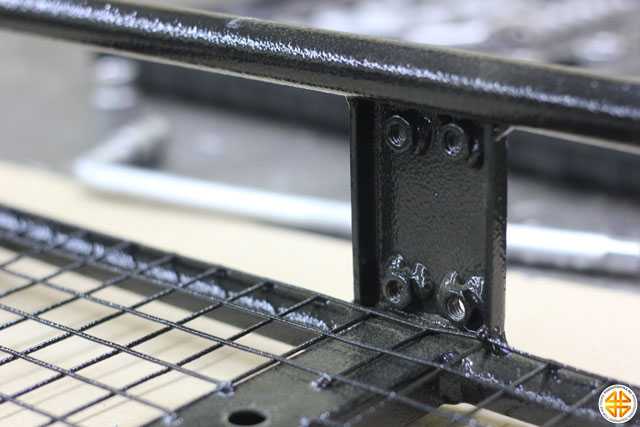

Защита от подделок, на внутренней стороны стойки выбивается уникальный номер. На каждый багажник идет своей номер с записью в тех. паспорте, который прилагается к каждому багажнику.

Место для установки крепления под запасное колесо.

Место для установки крепления под реечный домкрат (внутренняя сторона).

Место под установку крепления на водосток.

Кронштейны для установки дополнительного света в передней части багажника.

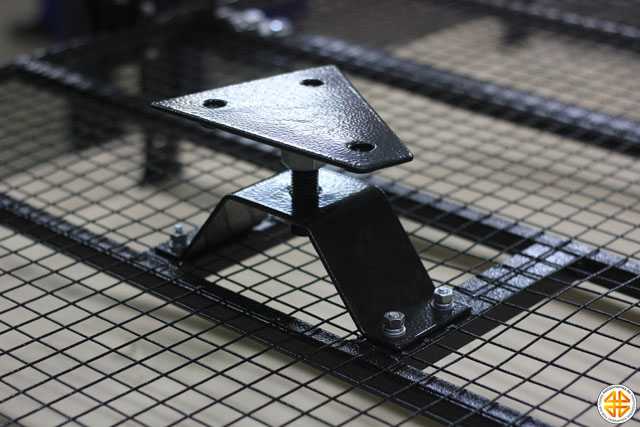

Регулируемое крепление под запасное колесо.

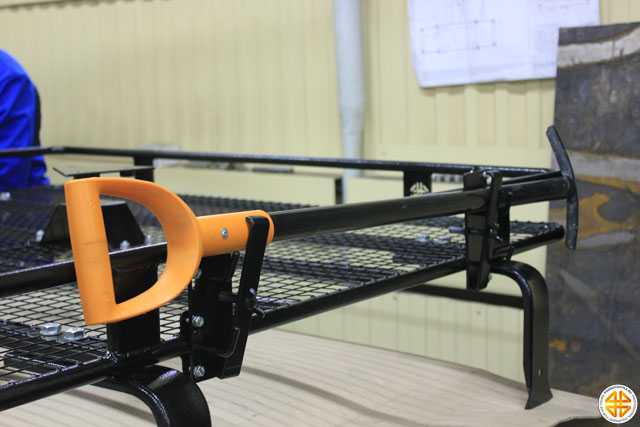

Закрепили лопату для наглядности.

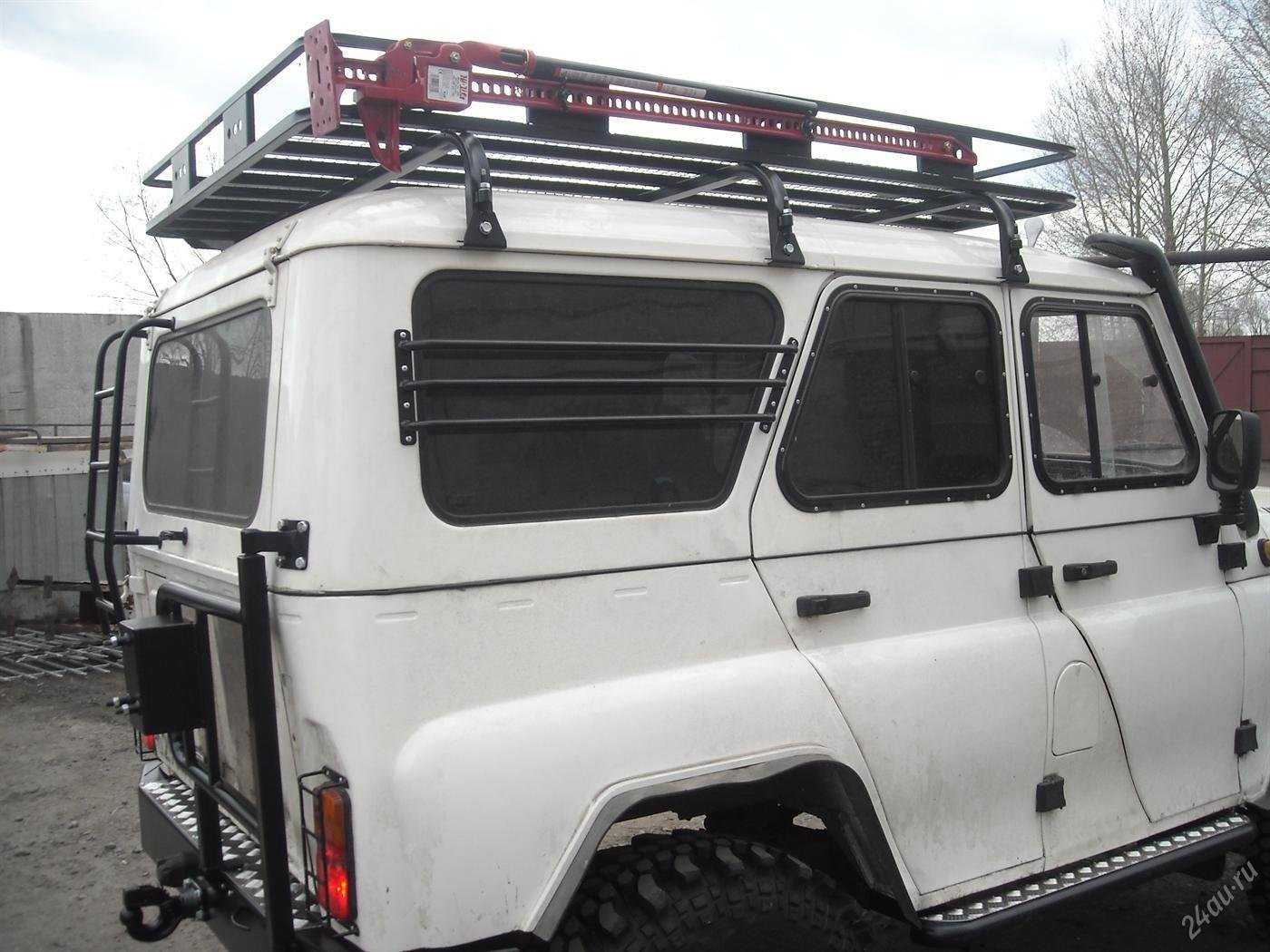

Реечный домкрат закрепленный на багажнике.

Закрепили крепление под запасное колесо.

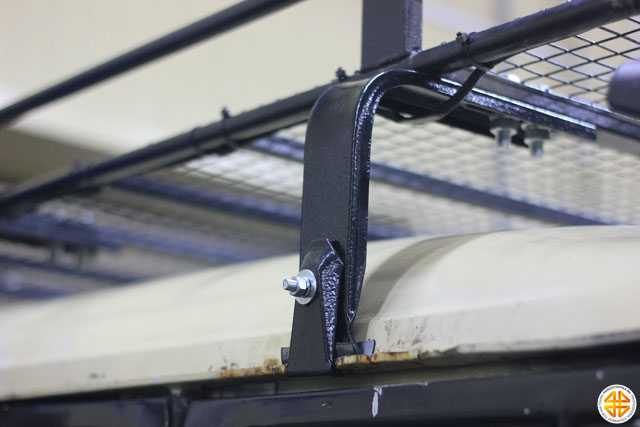

До подъема багажника на крышу, все крепления на водостоки наживили без сильной затяжки. Чтобы их можно было без проблем отрегулировать на месте.

Водостоки малость проржавели , но это только внешне, на самом деле с ними все в пордяке.

При затягивании болта прижимную пластину поднимает вверх, тем самым она фиксирует крепление к водостоку, исключая смещение багажника при сильных кренах или езде по бездорожью.

Размеры

Приступая к изготовлению верхнего багажника, нужно замерить крышу и отметить, где будут размещены опоры. Только после этого можно продумать конструкцию будущего аксессуара, нарисовать чертеж, высчитать вес багажника.

То есть, к началу работ у мастера на руках должны быть:

• сделанные замеры;
• просчитанный вес рамы;
• общий вес всех деталей багажника.

Общий вес багажника важен для конструирования. Он зависит от используемого материала.

1. Алюминий — прекрасный материал для изготовления конструкции: он долговечен, немного весит, прочен, гибок и пр.
2. В качестве другого варианта можно использовать профильные тонкостенные трубы, которые также немного весят.
3. Еще один простой вариант — нержавейка или простой металл полосками. Эти материалы тяжелы, но удобны при обработке.

Стандартные размеры багажника на буханку можно взять такие:

• общая длина конструкции — 3650 мм.;
• ширина сзади — полтора метра;
• ширина спереди — 1400 мм.;
• продольное ребро проходит по центру конструкции;
• поперечные ребра жесткости можно пустить с равным расстоянием между ними 566 мм.

Эти размеры нельзя считать единственно возможными. Размеры крыш моделей буханок различаются. Габариты конструкции каждый автовладелец определяет исходя из своих потребностей.

Кто-то делает багажник с размерами соответствующими крыше, для кого-то более удобно сделать конструкцию меньшего размера: например, 2160 мм в длину, 1200 в ширину и спереди и сзади.

Расстояние между ребрами жесткости в этом случае рассчитывается по-другому. Чтобы нагрузка равномерно распределялась по крыше нужно сделать не меньше 8 опор.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

• сделанные мерные параметры;
• возможный вес рамы;
• наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

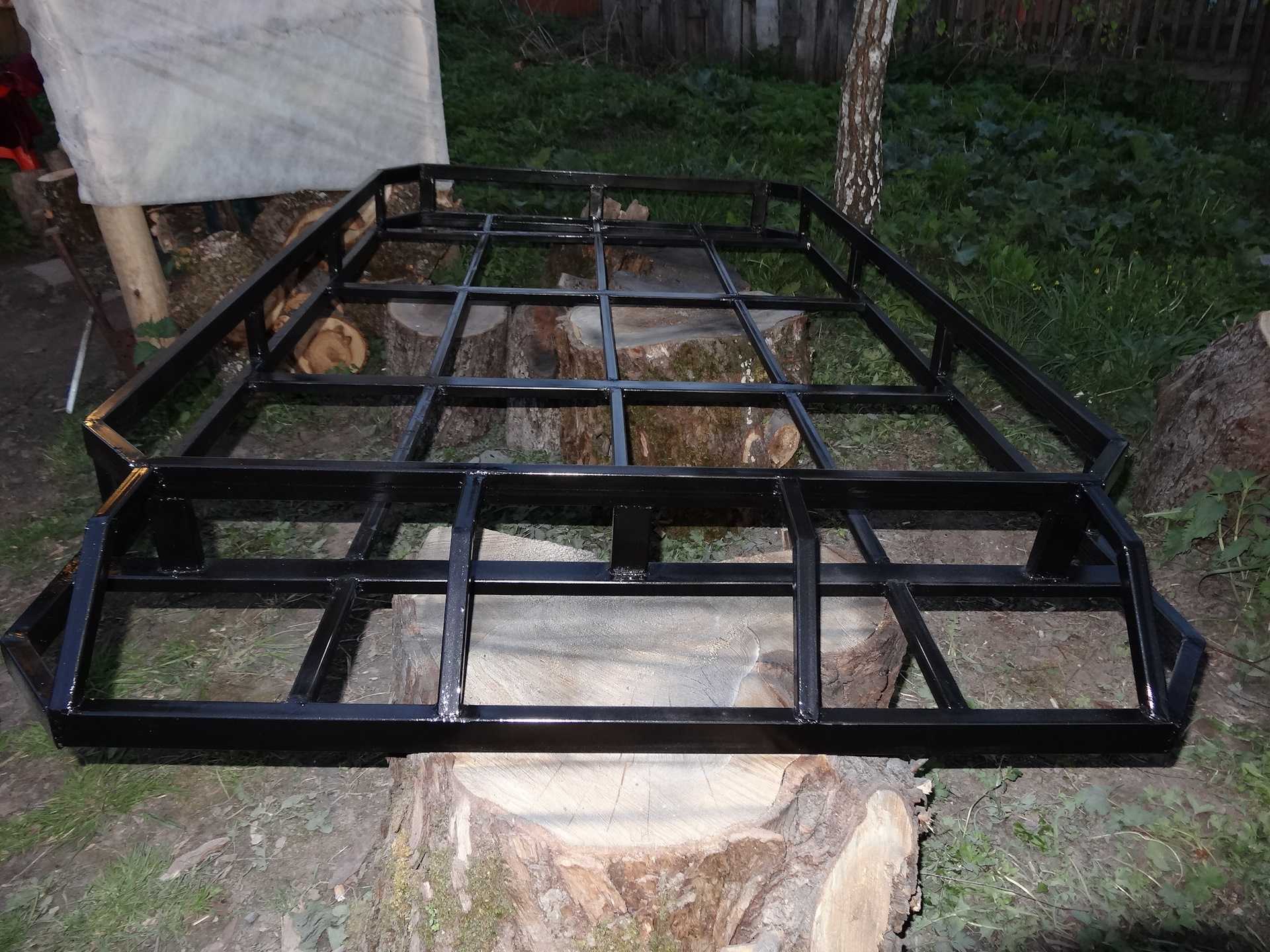

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

• сверлятся два отверстия по 8 см;
• в них ставится шпилька;
• деталь приваривается;
• с нее срезается необходимое количество резьбы;
• шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Полезное видео

В этом случае для обустройства органайзера потребуется 1- листа фанеры, саморезы и обивочный войлок, на самоклеящейся основе. В зависимости от конкретных нужд, на него могут быть установлены замки, выдвижные ящики и прочее.

Что главное в путешествии? Правильно, необходимые в путешествии вещи должны быть под рукой. Но появляется вопрос — куда их грузить? На обычных автомобилях для этого предусмотрен багажник. А у УАЗа Хантер? Казалось бы, здесь всё в порядке. За задними сиденьями находится довольно большой отсек, куда можно загрузить всё что угодно. Но… Чаще всего его используют для создания дополнительного места. Ведь в поход на УАЗе Хантер, обычно отправляются компанией, и лишнее место в салоне используется на 100%. А куда загрузить нужные «мелочи»? В остальных автомобилях для этих целей служит багажник на крыше. А стоит, и можно ли сделать что-то в этом плане на УАЗе Хантер? Нужно разобраться.

Это вопрос самый простой. Салон машины обычно полон людей. Многие устраивают из «кормовой» части своеобразный «кабинет» с откидным столиком, мини-баром и прочим. А УАЗ Хантер, как ни крути — это машина для охоты, рыбалки и дальних путешествий. И тут нужно предусмотреть очень многое, а сидеть в салоне упираясь ногами в скатанную палатку, рыбацкий котёл, вёдра, и прочие необходимые настоящему путешественнику вещи не очень хочется. Тащить за собой прицеп? Ну, некоторые делают и так. Но большинство прибегает к старому, проверенному багажнику именно на крыше.

Минусы такого устройства

1. Аэродинамика.
2. Устойчивость.
3. Риск потери.

Нарушение аэродинамики, и как следствие повышение расхода. Это основной аргумент. Но положа руку на сердце, можно сказать и то, что у УАЗа Хантер аэродинамика уж никак не является основным качеством. И правильно устроенный багажник на крыше, сильно её не ухудшит.

Устойчивость. Ну конечно, если загрузить на крышу 700-800 килограмм снаряжения, то спору нет. Но если подходить к этому вопросу разумно,и правильно распределить вес, то его конструкторская устойчивость даже не заметит 2-3 центнера на крыше. Сюда же можно отнести и риск «потери». Всё в руках владельца.

Багажник на крышу автомобиля УАЗ своими руками

Багажник на крышу автомобиля обладает огромным количеством преимуществ. Основные задачи, которые он выполняет:

• Создает места для транспортировки дополнительных вещей и аксессуаров.
• Обеспечивает основу для установки дополнительных осветительных приборов, а также защищает крышу от повреждений.

Говоря о достоинствах, нельзя отметить недостатки этой конструкции:

• Аэродинамика автомобиля значительно ухудшается, что приводит к расходу топлива.
• В некоторых случаях при допущении грубых ошибок ухудшается шумоизоляция и управляемость.

Из чего изготавливается багажник?

Чтобы сделать багажную основу своими руками, вам понадобится материал для ее изготовления. Лучшим решением станет металл, вес которого незначительный, но прочный. Для конструкции оптимальным вариантом станут:

• Алюминий.
• Нержавеющая сталь.
• Профильная трубка.

Многие владельцы автомобилей считают, что алюминий — подходящий материал для изготовления каркаса багажника своими руками. Он легок, устойчив к атмосферным явлениям и защищен от ржавчины. Используя алюминий можно сделать конструкцию самых смелых решений.

Крепкие и гибкие листы стали — что еще нужно для осуществления качественной конструкции? Недостатком считается вес, который значительно превышает массу алюминия и профильной трубки.

Профильная трубка с тонкими стенками зачастую используется в виде материала для багажника «отечественного типа».

После выбора нужного материала для конструкции, переходим к этапу замеров и расчетов своими руками. Тут определяется вес, размеры, необходимые элементы для будущей конструкции и примерная стоимость.

Багажник на крышу УАЗ

Проводим замеры для багажника на крыше

Сначала измеряем ширину и длину крыши автомобиля. Потом можем воспользоваться серийными или сделать свой чертеж, который учитывает:

• Основу конструкции.
• Каркас.
• Усилители для конструкции (перемычки).
• Борта.

Этапы изготовления:

Внимание: чтобы кузовную краску не повредить во время установки и эксплуатации сооружения на крыше, под стойки крепления приклеиваем специальные резинки. При желании можно сделать дополнительные детали на «Хантер», которые будут вам необходимы при эксплуатации

К примеру, обтекаемый фронтальный корпус, который обеспечит лучшее сопротивление при езде на высокой скорости

При желании можно сделать дополнительные детали на «Хантер», которые будут вам необходимы при эксплуатации. К примеру, обтекаемый фронтальный корпус, который обеспечит лучшее сопротивление при езде на высокой скорости.

Необходимые инструменты:

• Дрель.
• Болгарка.
• Оборудование для измерения.
• Ножницы.
• Сварочное оборудование.
• Резина.
• Картон.
• Клеевой состав.
• Краска.

Второй способ изготовления:

• Производим замеры на крыше «Хантера» своими руками, при помощи «болгарки» делаем заготовки для перемычек из стального уголка.
• Создаем шаблон стоек из картона для установки конструкции. Сначала прикладываем вырезанный шаблон на металлический лист, затем вырезаем по окантовке.
• С использованием сварки устанавливаем поперечину. Производим замеры на крыше для определения устойчивости багажника.
• При помощи картона создаем новый шаблон, который будет отражать форму боковых установочных отверстий багажника.
• Конструкцию прикладываем к крыше для замеров. Отмечаем отверстия для торцовых креплений багажника к опорным стойкам «Хантера». Берем дрель и просверливаем ранее отмеченные места на конструкции и используем чертеж для сверки. Устанавливаем крепежные болты.
• Используем наждачную шкурку для зачистки швов и прочих металлических частей. Очищаем и даем время высохнуть после обезжиривания. Для окрашивания конструкции можно использовать как простую краску для металла, так и воспользоваться баллончиком, что ускорит сам процесс покраски, а так же время высыхания.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

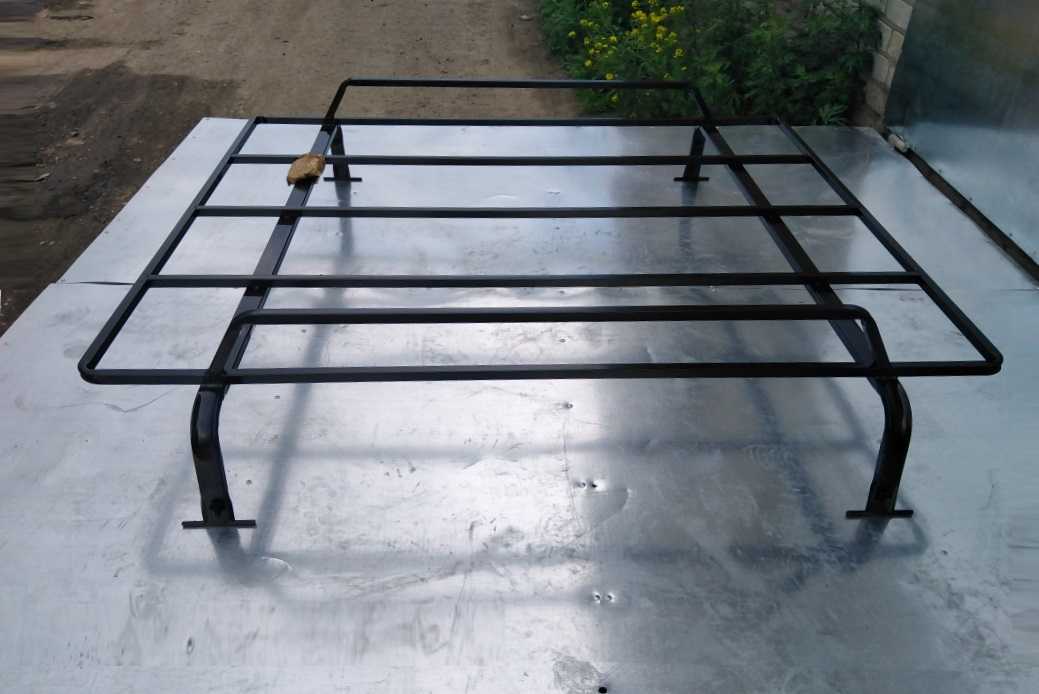

Багажник на УАЗ буханка своими руками

Багажник, установленный на крышу УАЗика Буханка, позволит разместить большую часть вещей, обеспечив комфорт пассажиров.

Если багажник используется нерегулярно или нет желания тратить на его покупку деньги, можно его сделать собственными руками из подручных материалов, которые наверняка есть у каждого автолюбителя в гараже.

Багажник на УАЗ буханку своими руками чертежи

На экспедиционном багажнике можно не просто перевозить большое количество грузов, но и разместить негабаритные грузы, которые превышают размеры салона. Нельзя не отметить, что багажник на Буханке также несет защитную функцию.

Багажник защищает крышу автомашины от ударов веток.

Багажник устанавливается на крепления, которые размещены так, что давление от груза на кузов становится минимальным. Поэтому даже при полной загрузке вес груза не деформирует крышу. Также на экспедиционный багажник можно поставить дополнительное оборудование: прожектор для освещения дороги, антенну и пр.

Чтобы сделать багажник своими руками на буханку, потребуются чертежи, которые вы можете посмотреть ниже.

Размеры

То есть, к началу работ у мастера на руках должны быть:

• сделанные замеры;
• просчитанный вес рамы;
• общий вес всех деталей багажника.

Общий вес багажника важен для конструирования. Он зависит от используемого материала.

1. Алюминий — прекрасный материал для изготовления конструкции: он долговечен, немного весит, прочен, гибок и пр.
2. В качестве другого варианта можно использовать профильные тонкостенные трубы, которые также немного весят.
3. Еще один простой вариант — нержавейка или простой металл полосками. Эти материалы тяжелы, но удобны при обработке.

Стандартные размеры багажника на буханку можно взять такие:

• общая длина конструкции — 3650 мм.;
• ширина сзади — полтора метра;
• ширина спереди — 1400 мм.;
• продольное ребро проходит по центру конструкции;
• поперечные ребра жесткости можно пустить с равным расстоянием между ними 566 мм.

Эти размеры нельзя считать единственно возможными. Размеры крыш моделей буханок различаются. Габариты конструкции каждый автовладелец определяет исходя из своих потребностей.

Кто-то делает багажник с размерами соответствующими крыше, для кого-то более удобно сделать конструкцию меньшего размера: например, 2160 мм в длину, 1200 в ширину и спереди и сзади.

Расстояние между ребрами жесткости в этом случае рассчитывается по-другому. Чтобы нагрузка равномерно распределялась по крыше нужно сделать не меньше 8 опор.

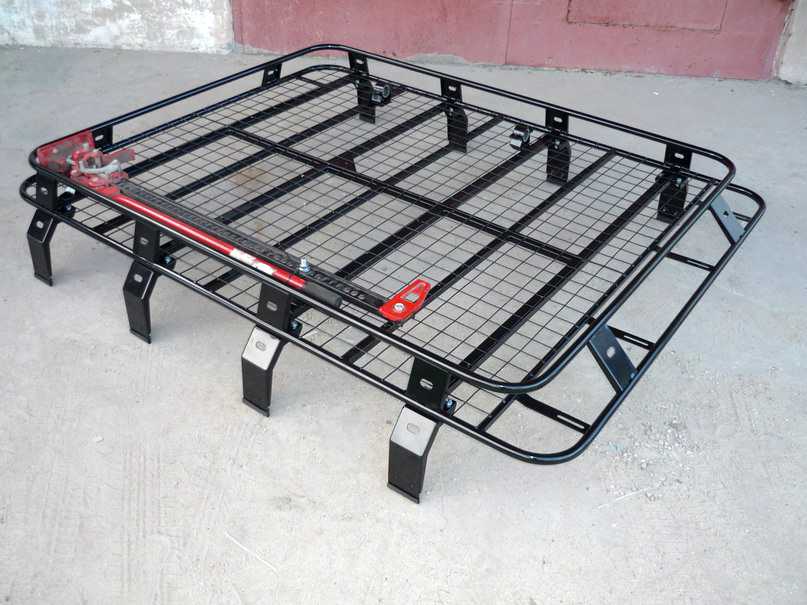

Экспедиционный багажник на УАЗ буханку

Для улучшения фиксации бортов спереди можно сделать дополнительные опорные дуги.

Ограждающий периметр крепится на опоры стойки на высоту от 6 с половиной сантиметров до 9. Все элементы провариваются сваркой. К дну привариваются по 4 с каждой стороны опоры для крепления багажника к крыше.

На дно наваривается сетка рабица.

После этого вся конструкция зачищается от окалины, места стыков обезжириваются, металл грунтуется цинкосодержащей грунтовкой. После просушки изделие можно окрасить.

Крепить багажник можно или на рейлинги или на кронштейны с болтами.

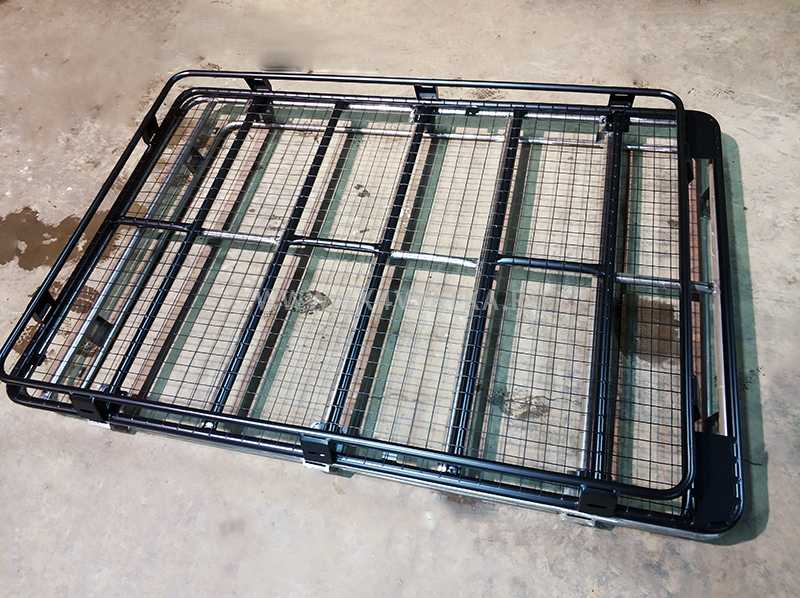

Экспедиционный багажник.

В основном используется любителями покорять бездорожье. Причина – простая установка, прочная конструкция, возможность крепежа различных крупногабаритных объектов. Размещается такой багажник на крыше авто, на специальные рейлинги.

Наиболее часто на нем перевозятся:

• запасное колесо;
• лопата;
• сэнд-траки;
• канистры с топливом;
• палатки, спальники;
• прочее оборудование.

Помимо вместительности в лесу он хорошо защищает кузов от веток, оберегая от появления сколов. Так же большинство водителей устанавливает на переднюю часть дополнительную оптику.

Такой багажник может быть сделано самостоятельно. Для этого понадобиться лишь сварочный аппарат и металлические трубки необходимого размера. При этом форма может быть разной, исходя их конкретных потребностей.

Главное при создании багажника помнить, что вес его должен не превышать 30-40 килограмм, иначе центр тяжести автомобиля будет смещен вверх и при поворотах на большой скорости это может перевести к опрокидыванию.

Есть так же готовые решения, представленные следующими компаниями:

• «Экспедиция»;
• Евродеталь;

Они практически идентичны по внешнему виду, стоимость начинается от 12 тысяч рублей. Крепление такого багажника осуществляется в водосток, таким образом оставляя рейлинги свободными.

Багажник на крышу УАЗ

Проводим замеры для багажника на крыше

Сначала измеряем ширину и длину крыши автомобиля. Потом можем воспользоваться серийными или сделать свой чертеж, который учитывает:

• Основу конструкции.
• Каркас.
• Усилители для конструкции (перемычки).
• Борта.

Схема багажника

Этапы изготовления:

• Для создания основы багажного отсека и вертикальных стоек Хантер, берем трубы, размеры которой 28х25. В дальнейшем используем более тонкие трубы 15х15, для создания вертикальных стоек и усиливающих дуг. Все остальные элементы создаем своими руками при помощи трубы 20х20 для жесткости сооружения. Расстояние между ними должно быть не более 22 сантиметра для безопасности, как указывает чертеж.

• По углам привариваем гайки, и делаем стойки во внутренней части. Благодаря этому на багажник можно будет установить палатку. Для усиления жесткости сооружения, к стойкам привариваем дополнительные перемычки.

• Спереди можно установить дополнительные осветительные приборы своими руками. Как правило, это две фары, два прожектора, громкий звуковой сигнал, а также громкоговоритель.
• Сзади можно установить габаритные осветительные приборы, которые устанавливаются между конструкцией и багажным отделением Хантер.
• Также сделать крепление для антенны. Проводка тянется внутри труб. Протягиваем ее с использованием проволоки через заранее заготовленные отверстия.

При желании можно сделать дополнительные детали на «Хантер», которые будут вам необходимы при эксплуатации. К примеру, обтекаемый фронтальный корпус, который обеспечит лучшее сопротивление при езде на высокой скорости.

Необходимые инструменты:

• Дрель.
• Болгарка.
• Оборудование для измерения.
• Ножницы.
• Сварочное оборудование.
• Резина.
• Картон.
• Клеевой состав.
• Краска.

Багажник на УАЗ Хантер

Второй способ изготовления:

• Производим замеры на крыше «Хантера» своими руками, при помощи «болгарки» делаем заготовки для перемычек из стального уголка.
• Создаем шаблон стоек из картона для установки конструкции. Сначала прикладываем вырезанный шаблон на металлический лист, затем вырезаем по окантовке.
• С использованием сварки устанавливаем поперечину. Производим замеры на крыше для определения устойчивости багажника.
• При помощи картона создаем новый шаблон, который будет отражать форму боковых установочных отверстий багажника.
• Конструкцию прикладываем к крыше для замеров. Отмечаем отверстия для торцовых креплений багажника к опорным стойкам «Хантера». Берем дрель и просверливаем ранее отмеченные места на конструкции и используем чертеж для сверки. Устанавливаем крепежные болты.
• Используем наждачную шкурку для зачистки швов и прочих металлических частей. Очищаем и даем время высохнуть после обезжиривания. Для окрашивания конструкции можно использовать как простую краску для металла, так и воспользоваться баллончиком, что ускорит сам процесс покраски, а так же время высыхания.

votes

Рейтинг статьи

Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php3Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php11Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php19
