Пошаговая инструкция изготовления и установки «ангельских глазок»

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

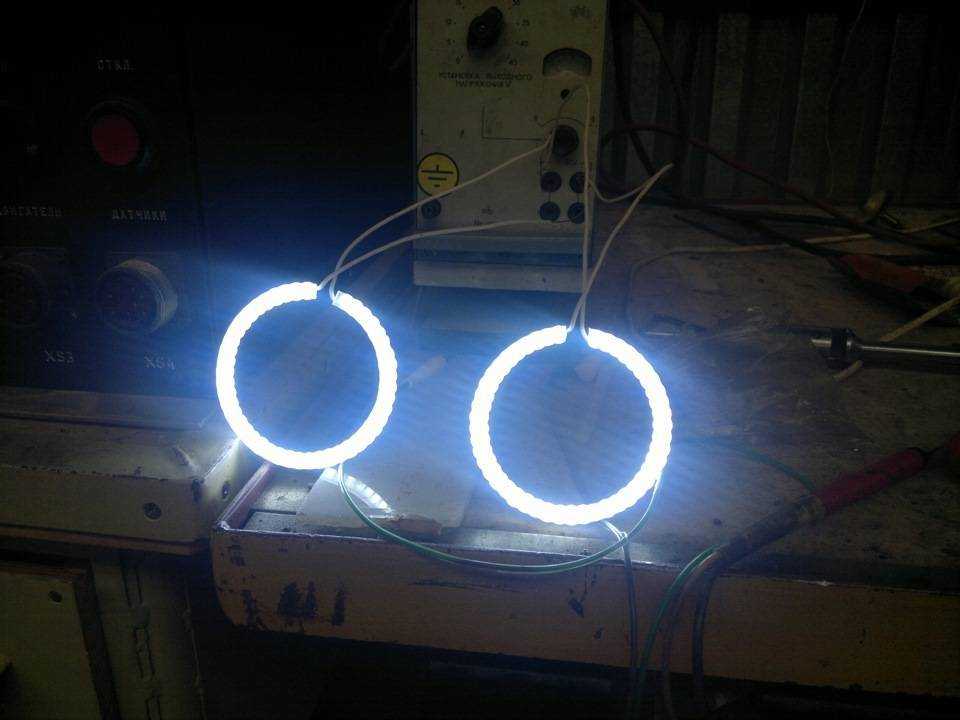

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

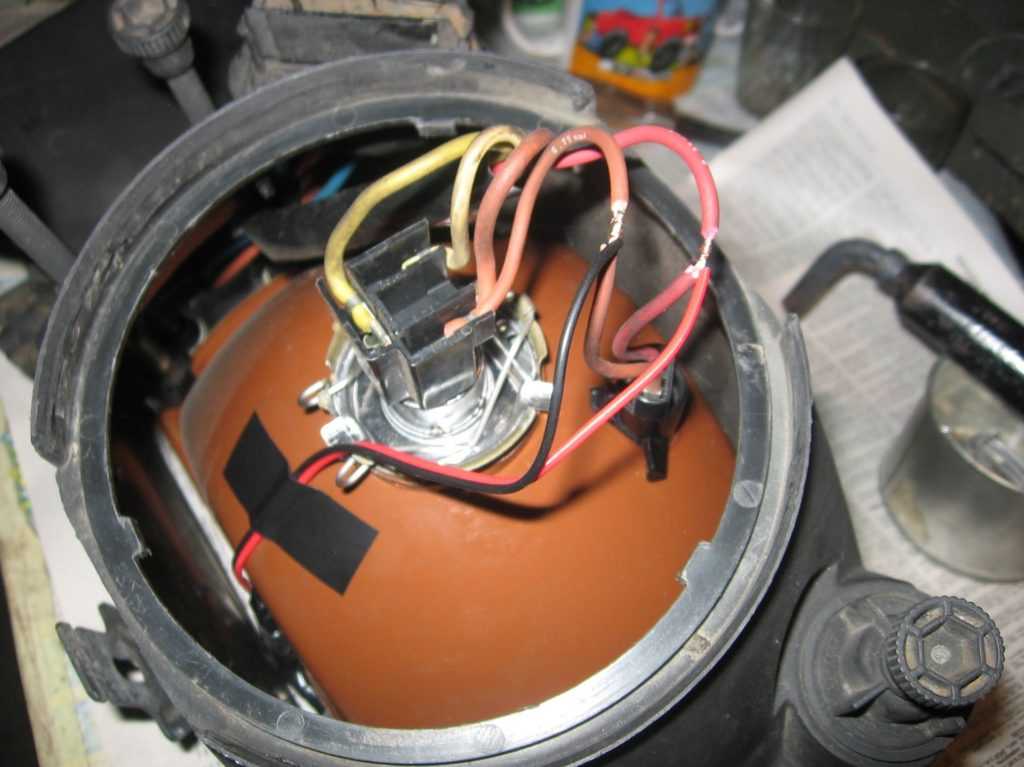

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Приступаем к работе

Чтобы согнуть палочки, нам понадобится какая-либо емкость цилиндрической формы. Для автомобилей, наподобие ВАЗ-2103 и -2106, идеальным выбором станет жестяная баночка из-под кофе. Но перед этим палочки нужно нагреть на открытом огне или в духовке. В последнем случае они кладутся на перевернутую крышку от сковороды. После небольшой термообработки палочки подлежат сгибанию. Для этого готовим пару плоскогубцев, лекало в виде банки и стул. Из духовки детали извлекаются при помощи первого инструмента (одними берут за конец, а вторыми обворачивают вокруг банки).

Теперь ждем, пока остынет пластик. Когда он затвердеет, снимаем с жестяной банки уже образовавшиеся кольца. Лишние кончики палочек (они обязательно будут видны) обрезаем при помощи ножовки, чтобы у нас получился идеальный круг.

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.

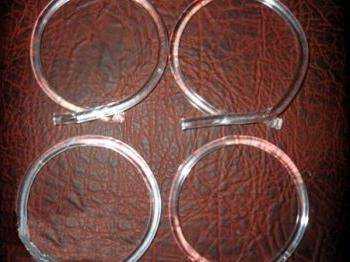

2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

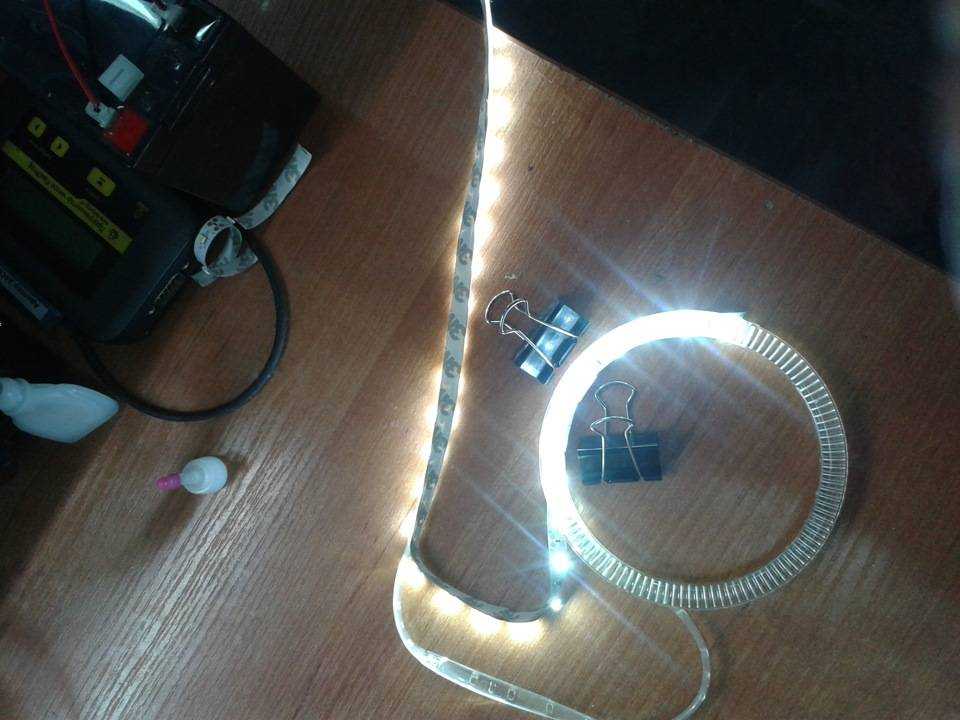

Ангельские глазки из светодиодной ленты

Разумеется, основной недостаток предыдущего варианта – большая дискретность, из чего следует невысокая яркость ангельских глазок. Разумеется, количество диодов можно увеличить, но следует учесть, что тогда и резисторы будут расположены слишком близко друг к другу и светодиодам, что увеличивает риск перегрева.

Избавиться от этого недостатка можно, используя светодиодную ленту с большой плотностью LD-элементов. Кроме ленты, которую можно приобрести в магазинах светотехники, нам понадобятся:

• листовой материал толщиной 5-8 мм.;
• полотно, используемое в ножовках по металлу;
• непрозрачная белая плёнка, используемая в качестве рассеивателя;
• так называемая балеринка – приспособление для проделывания отверстий большого диаметра;
• прозрачный клеевой состав;
• паяльное оборудование;
• специальный термостойкий скотч (полиамидный или из алюминиевой фольги);
• термоусадочная трубка;
• пучок проводов, желательно с клеммами.

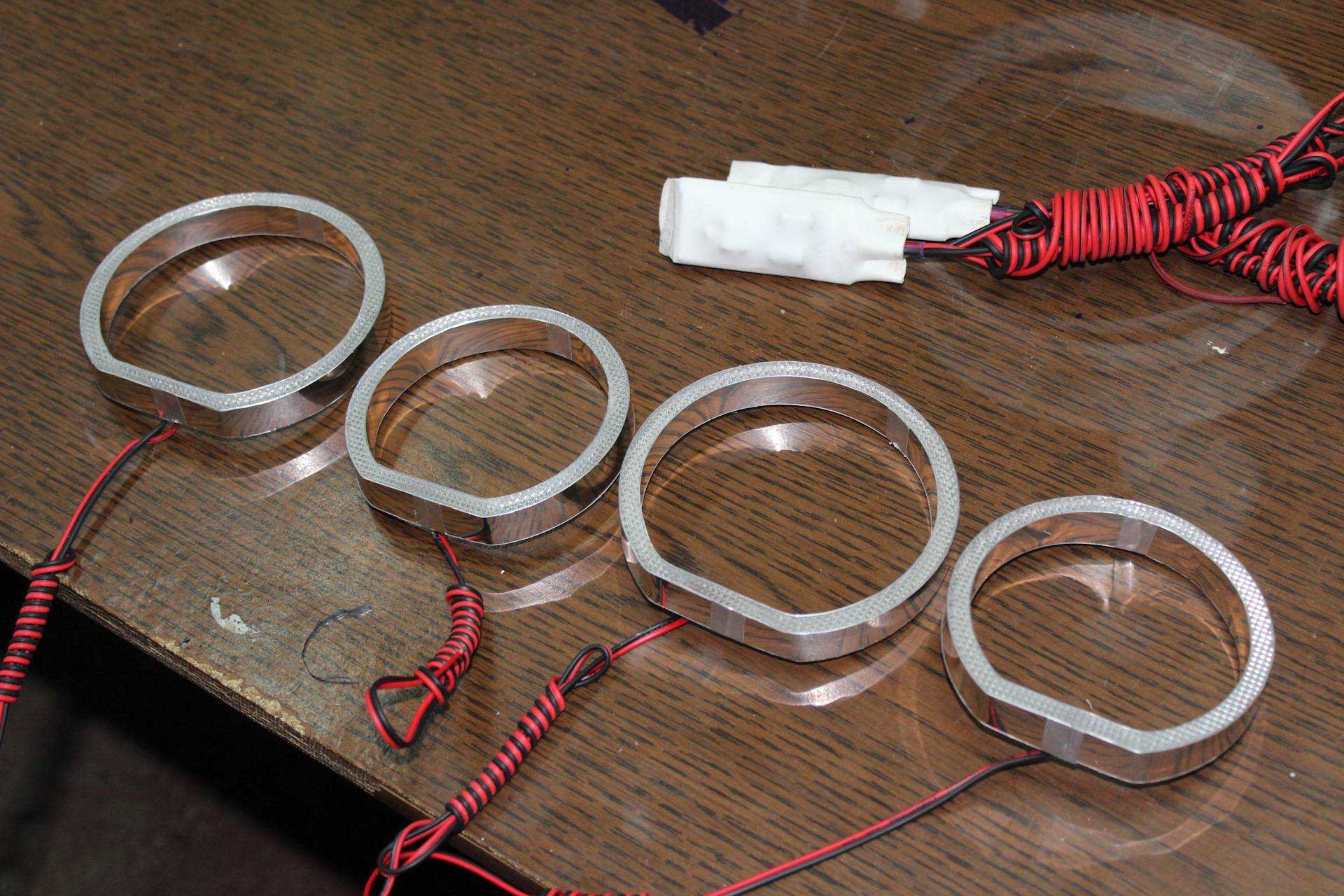

Для начала размечаем лист оргстекла, определяя внешний и внутренний диаметр кольца, накладываемого на фару. Выпиливать начинаем с внешнего контура, используя балеринку. Электрический лобзик в нашем случае применять нельзя, поскольку он оставляет оплавленными края реза, а нас это не устраивает.

Точно таким же образом вырезаем внутренний контур круга, шлифовать наружный торец не обязательно. Оклеиваем верхнюю часть кольца рассеивающей свет плёнкой. Того же эффекта можно достигнуть, пройдясь по поверхности наждачной шкуркой средней фракции – это сделает её матовой.

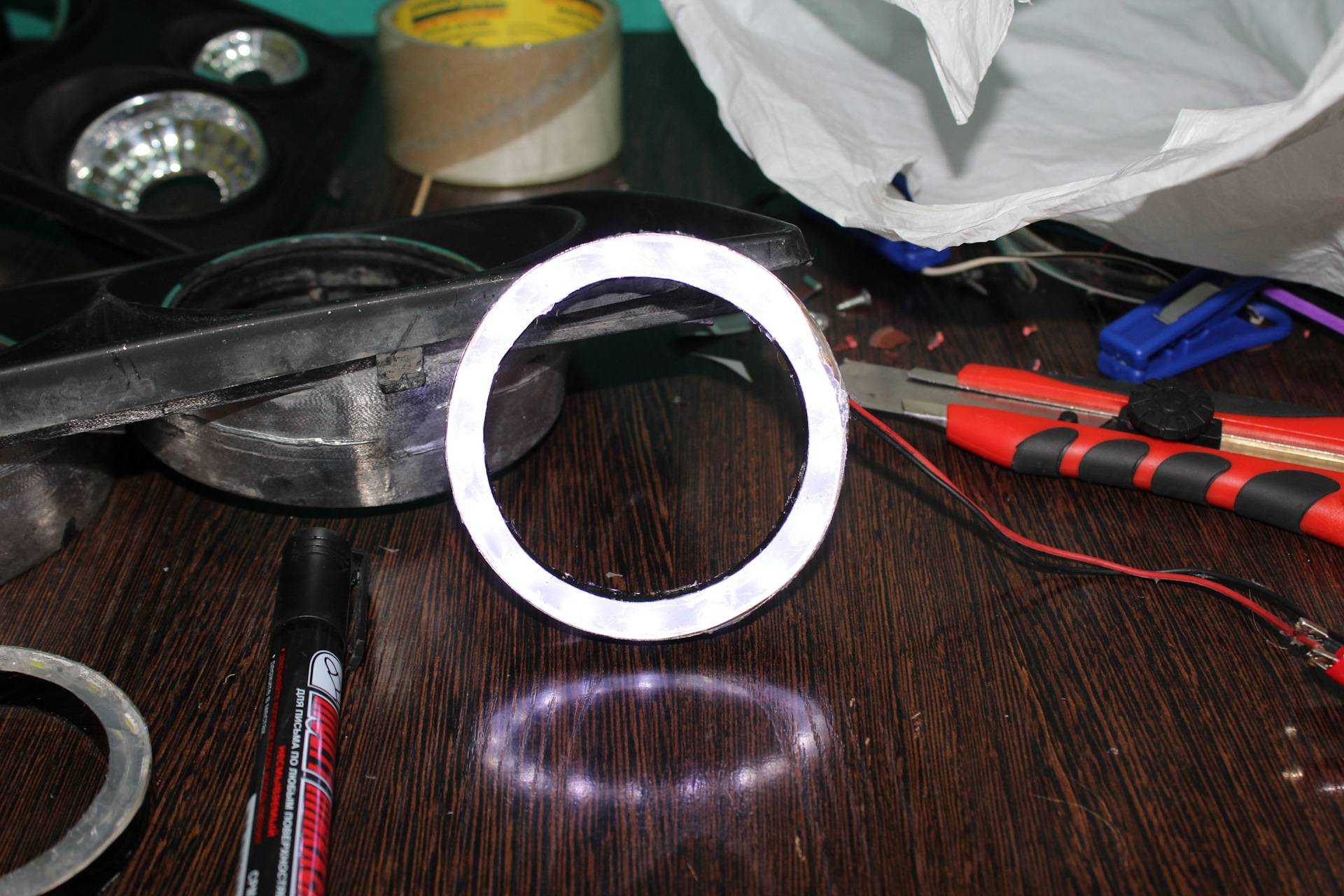

Теперь можно прикреплять к стеклянному основанию светодиодную ленту, припаяв предварительно провода и заизолировав место пайки силиконовым герметиком. Торец круга можно оклеиваем термостойким скотчем и проверяем работу круга, подключив клеммы к источнику питания номиналом 12 В. Ангельские глазки из светодиодных колец готовы!

Технология SMD

SMD (Surface-mount LED ). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

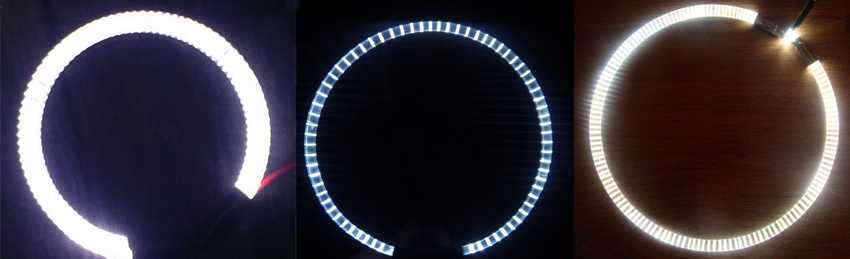

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок со SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Пошаговая инструкция изготовления «ангельских глазок» для авто

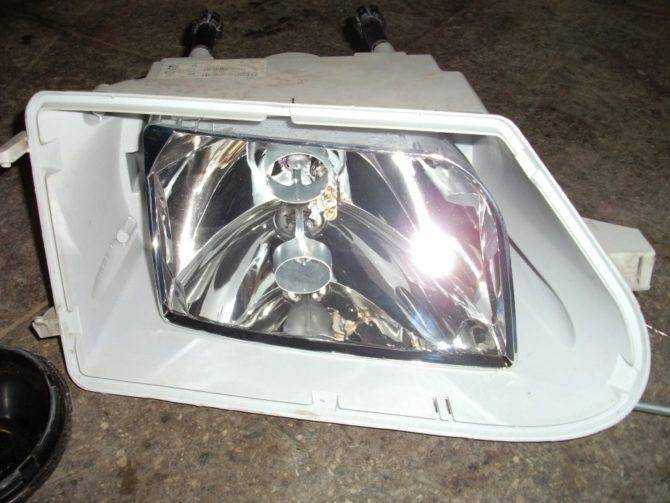

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

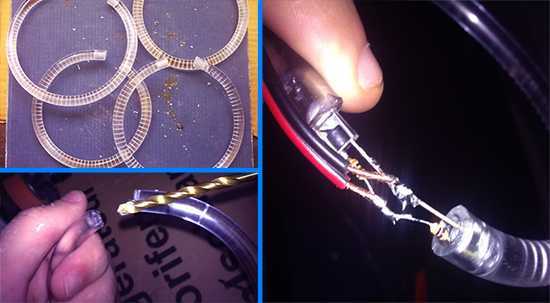

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

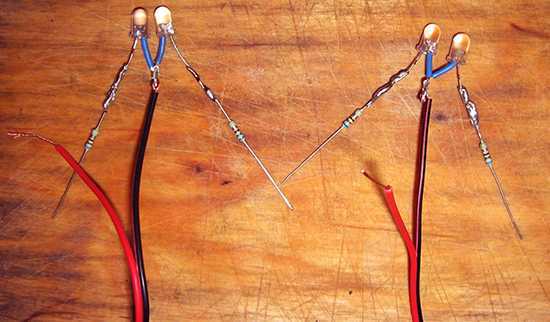

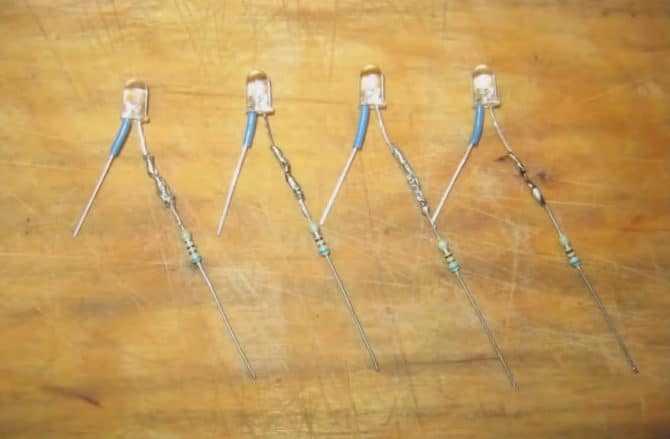

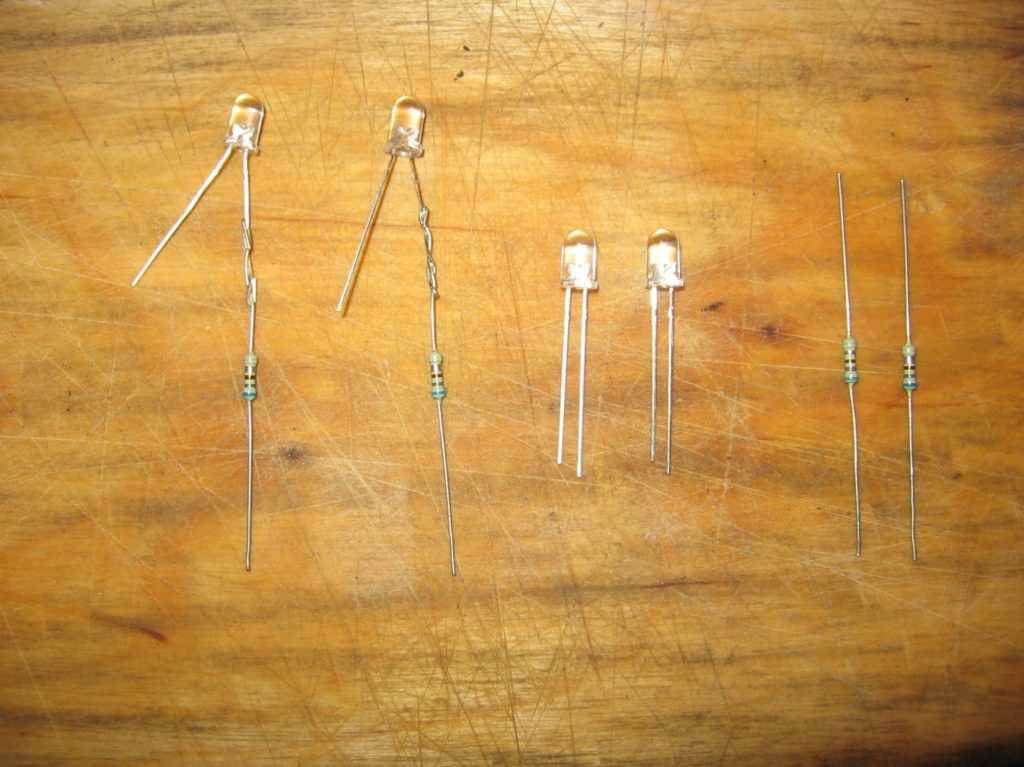

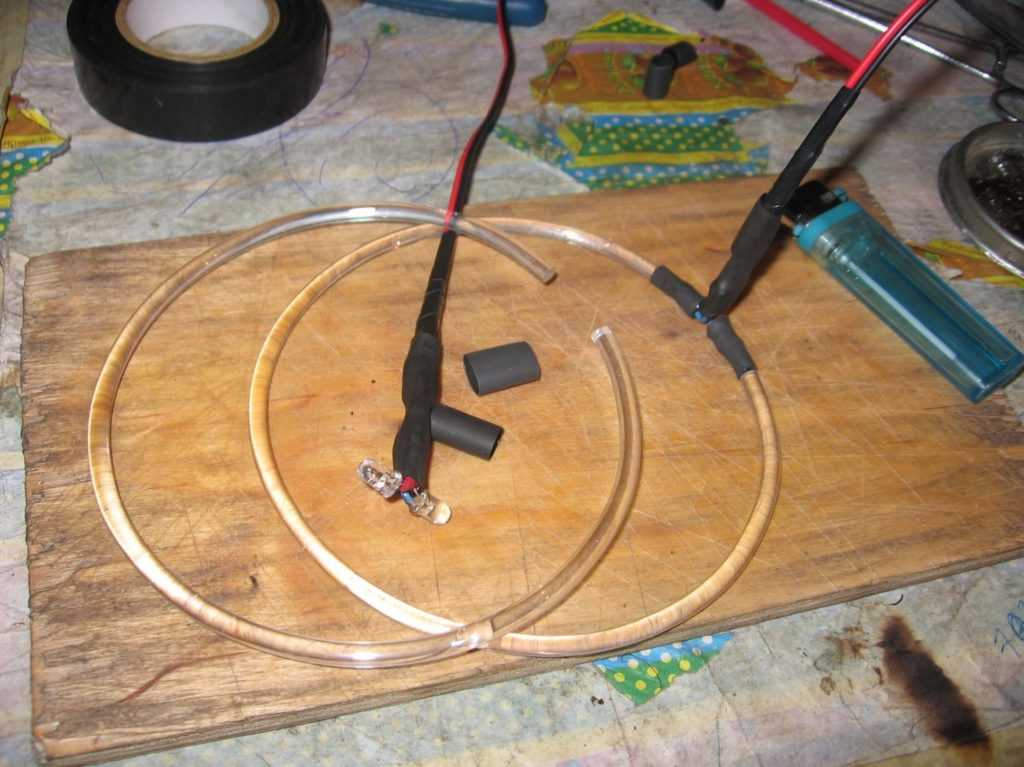

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

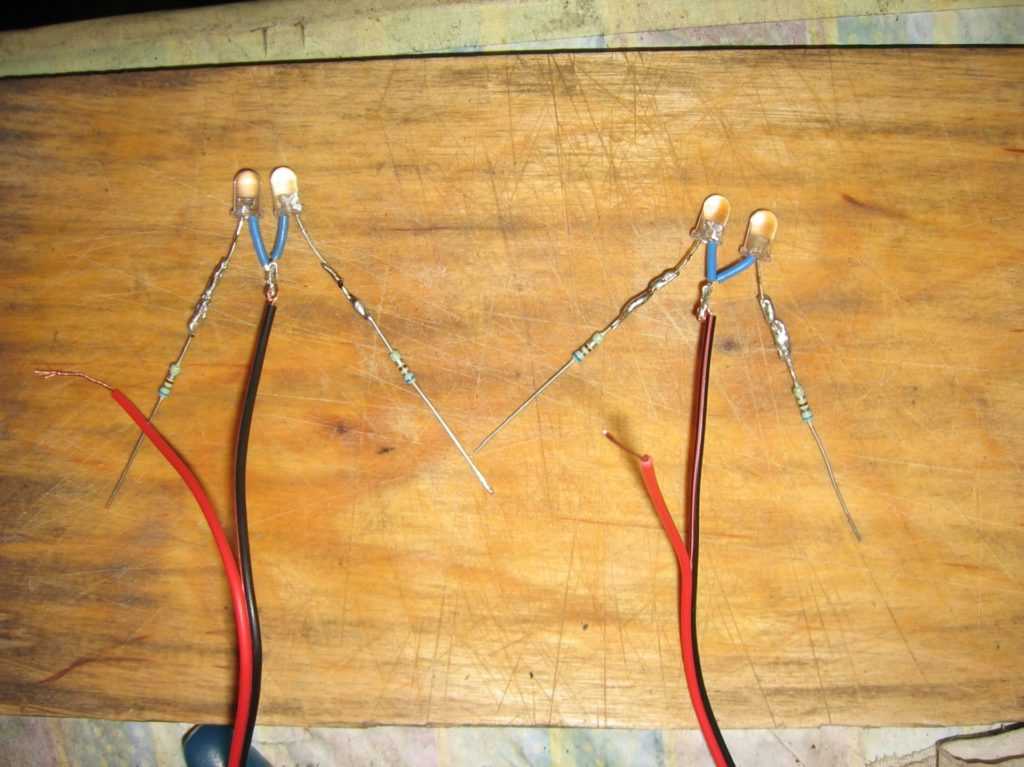

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

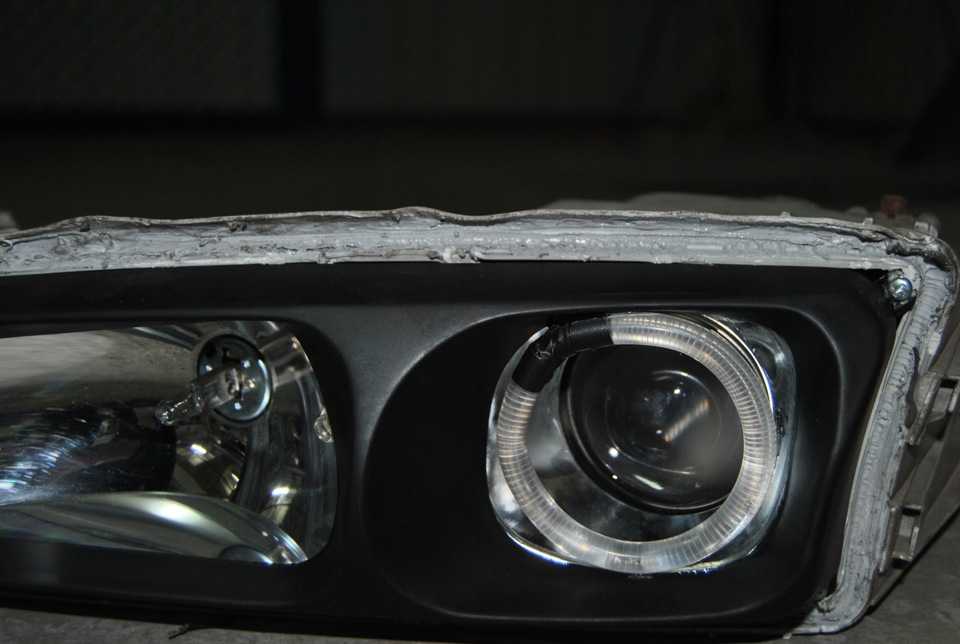

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

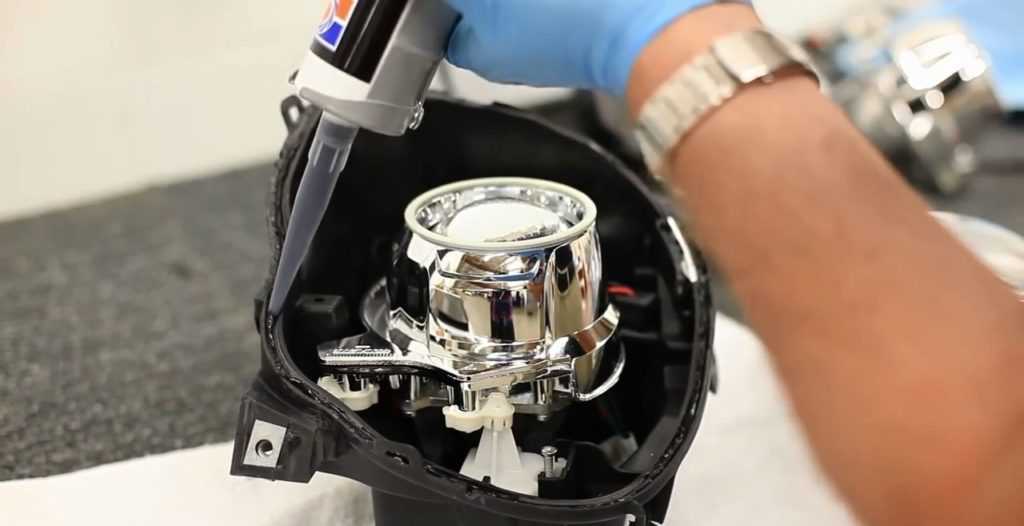

Нанесите новый герметик на место склейки

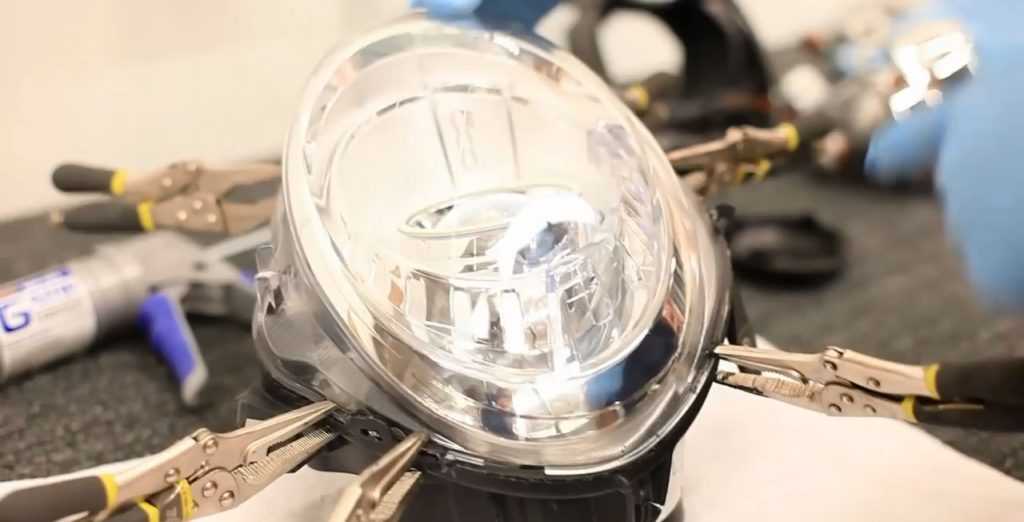

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто…

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас

Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию…

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим

Спасибо за внимание, и до новых встреч на ФараИнфо

Ангельский взгляд для вашего автомобиля: Устанавливаем ангельские глазки своими руками

Всем известны ангельские глазки фирмы BMW. Они впервые появились в 2000 году и сразу стали культовыми габаритными огнями. Изначально предназначались сугубо для машин этого семейства. Но это не мешало каждому автолюбителю мечтать и примерять их на свой автомобиль.

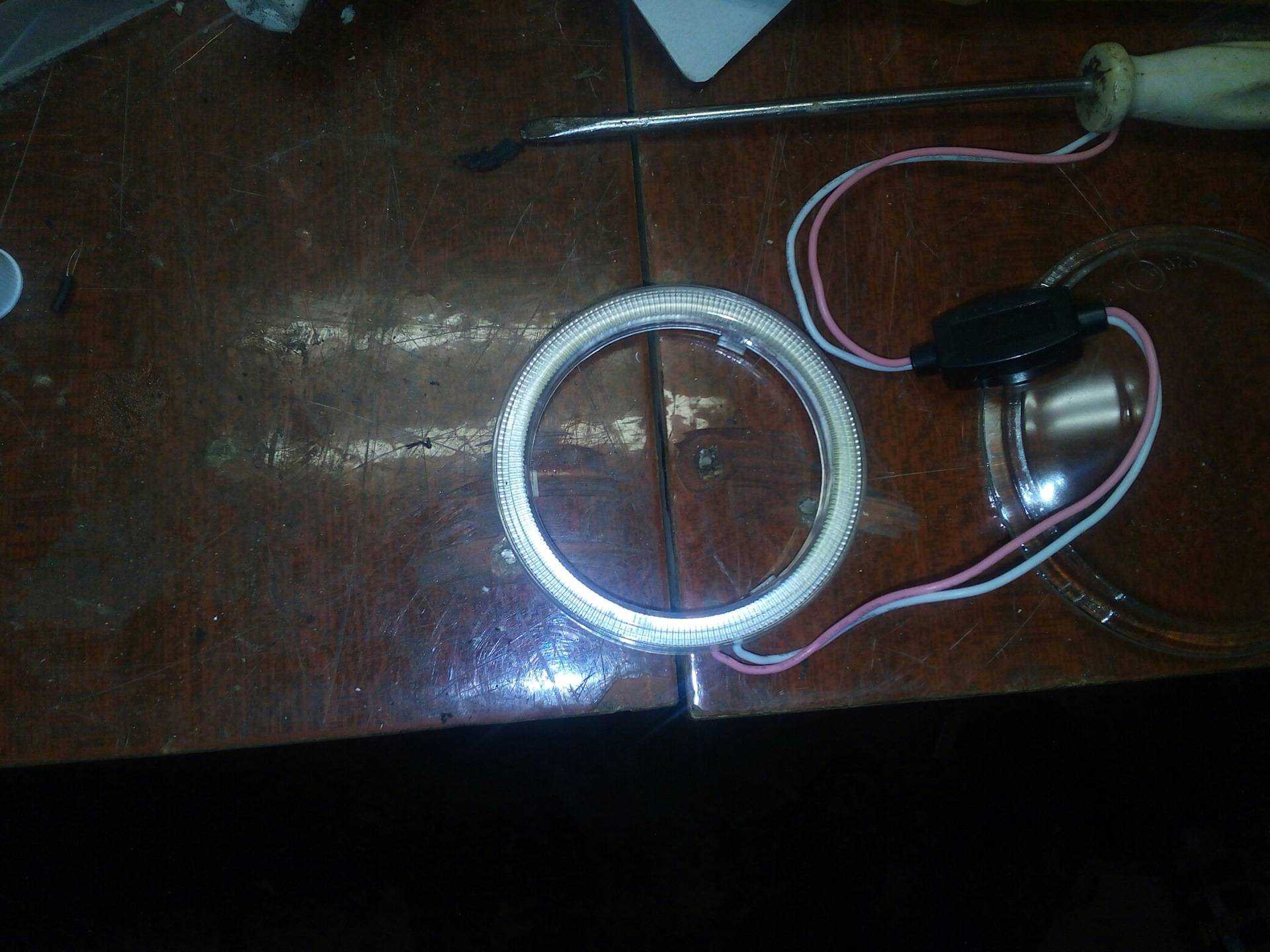

На сегодняшний день купить ангельские глазки и установить в фары машины, будет это хоть отечественный ВАЗ, может практически каждый владелец. С их помощью можно изменить внешний вид любой модели и комплектации.

Такая замена фар является наиболее востребованной среди дизайнерских решений тюнинга оптики.

Установка вентилируемых тормозных дисков на ВАЗ

 Но все же, что с себя представляют ангельские глазки? Это неоновые габаритные кольца, которые устанавливают в отражатель. Их можно отнести к технологии эстетического тюнинга оптики, что дает ряд преимуществ автомобилю, а именно: позволяет ему выделяться на дороге, приносит водителю несомненную пользу.

Во-первых, это снизит шанс возникновения ДТП, так как является дополнительным освещением и выступает одним из главнейших гарантом безопасного движения в темное время суток, туманную погоду, а также, некоторые виды глазок, могут использоваться как DRL или габариты.

Следует учитывать и то, что данная альтернативная оптика не доставляет дискомфорта водителям встречных машин, как это происходит в случае с обычным дальним светом. Во-вторых, это комфорт при вождении. Ведь тюнинг фар, который сделанный правильно, позволяет водителю меньше напрягать глаза и обеспечивает уверенность на дороге.

И, конечно же, это возможность придать индивидуальности своей серийной модели автомобиля, создав собственный стиль и более выразительный образ авто. На данный момент различают 3 типа ангельских глазок:

— Газоразрядная оптика CCFL. Они состоят из стеклянной трубки в форме кольца, изнутри которая покрытая люминофором и наполненная инертным газом;

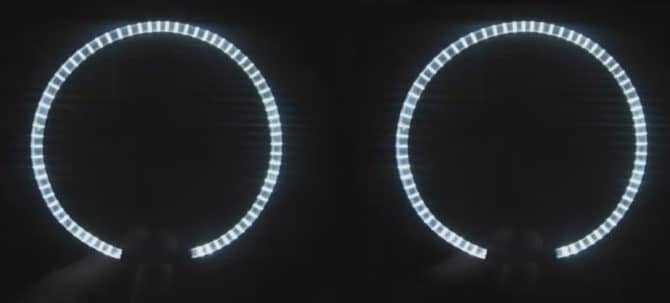

— Светодиодные ангельские глазки. Кольцо света состоит из отчетливых точек;

— Светодиодный тюнинг оптики COB. Отличие таких глазок от обычных светодиодных заключается в том, что они обеспечивают равномерное свечение по всей рабочей поверхности. Это качество позволяет использовать их как дневные ходовые огни DRL.

Помимо применения одной из вышеуказанных технологий, механизм также включает в себя наличие блока розжига, от которого работают вставки.

Промывка радиатора охлаждения двигателя своими руками

Если вы решили преобразить свои штатные фары, то первый вопрос, который возникает: как выбрать ангельские глазки? На сегодняшний день большинство ведущих компаний по производству автомобильной оптики уже включили их в свой ассортимент.

Что дает возможность установить глазки, которые были изготовленные специально под определенную марку автомобиля.

Если вам не пришлись по нраву предлагаемые варианты — можно выбрать другие, достаточно знать размеры фар, или самостоятельно создать красивый тюнинг, что также не составляет труда. Стоит отметить, что спрос на такую модернизацию оптики растет с каждым днем.

Что не удивительно, ведь система намного экономичнее заводских штатных световых приборов. Она потребляет небольшое количество тока и прослужит на долгие годы, а стоимость таких комплектов невысокая. Так почему бы не совместить приятное с полезным.

Как заменить датчик коленвала своими руками

Блоки розжига

Для длительной эксплуатации необходим качественный блок розжига. CCFL имеет высокое напряжение, зажигание происходит при напряжении 900В. Для диодов это стабилизатор напряжения или драйвер на 12В. Они защищают светодиодные кристаллы от скачков напряжения в электрической сети автомобиля, которое может достигать 30 В. Интерьер залит составом для защиты от влаги.

Стабилизатор напряжения для COB

Со светодиодами все проще и безопаснее. Входное напряжение 12 В или 24 В, выход 9-10 В. В отличие от газоразрядных CCFL, они сразу воспламеняются на полную мощность. При выходе из строя данного блока розжига его можно заменить любым подходящим стабилизатором на 12 В, который стоит 50 рублей.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

• проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
• берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

• далее ожидаем полного застывания трубки;
• после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
• затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
• потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

• для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
• после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
• окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Разновидности ангельских глазок

Начинка ангельских глазок бывает трёх типов в зависимости от используемого светового устройства. У каждого вида есть свои плюсы и минусы:

1. Неоновые глаза (газоразрядные, CCFL) представляют собой тонкие стеклянные трубки, содержащие инертный газ (неон) с парами ртути. Сверху покрытие из улучшающего свечение соединения (фосфор) и алюминиевой фольги. На электроды подается высокое напряжение, в результате чего возникает разряд и возникает свечение. Преимущество конструкций CCFL в том, что они недорогие, имеют долгий срок службы и не «моргают» из-за вибраций при движении по неровным поверхностям. Минус — неоновые ангельские глазки капризничают в сильные морозы. И они не могут работать от бортовой сети автомобиля со стандартным напряжением 12 В, нужны специальные инверторные блоки. Ангельские глазки CCFL имеют долгую жизньАнгельские глазки CCFL имеют долгий срок службы
2. Светодиодные ангельские глазки (LED или SMD) представляют собой диэлектрическую основу из текстолита с закрепленными на ней кристаллическими светодиодами. Преимущество светодиодных глазков в том, что цена ниже, чем на кластерные и неоновые блоки. И подключаются они напрямую к встроенной сети автомобиля, никаких дополнительных устройств не требуется. Недостатки светодиодов в фарах — неравномерное точечное свечение, сильный нагрев при работе, быстрый выход из строя (светодиодные глазки служат меньше, чем неоновые или кластерные) БМВ Х5 имеет светодиодные глазки, которые поставляются в стандартной комплектацииВ БМВ Х5 стоят светодиодные глазки, что предусмотрено штатной комплектацией
3. Кластер ангельских глазок (OWL) не содержит подложки или тела. Они просто состоят из множества мелких диодных кристаллов, соединенных между собой клеем, на диэлектрической основе. Достоинства: Фонари SOV отличаются от аналогов быстрым зажиганием, высокой яркостью и равномерным свечением. Глазки считаются самыми прочными, не действуют на холоде и повышенной влажности. Недостатками кластерных глазков является их высокая цена (почти в два раза выше, чем у светодиодных наборов) Кластерные глазки ярче, чем неоновые и светодиодныеКластерные глазки ярче неоновых и светодиодных

Таблица: сравнение трёх видов ангельских глазок

Характеристика	Неоновые ангельские глазки	Светодиодные ангельские глазки	Кластерные ангельские глазки
Описание испускаемого света	Свечение сплошное, яркость средняя	Свечение точечное, яркость высокая	Свечение сплошное, яркость высокая
Способ подсоединенияк бортовой сети авто	Требуется блок розжига	Не нужно дополнительных устройств, подключение идёт напрямую к бортовой сети	Требуется стабилизаторнапряжения
Устойчивость к тряскам и перепадамтемператур	Удовлетворительная	Хорошая	Отличная
Способ крепления к фаре	Крепежи	Суперклей и/или крепёжный скотч	Суперклей
Срок службы	До 30 000 часов работы	До 50 000 часов работы	До 65 000 часов работы
Электропотребление	Низкое	Низкое	Очень низкое
Примерная цена за готовый комплект глазок	От 1480 р.	От 1100 р.	От 2300 р.
Есть ли возможность сделать самим дома из подручных материалов	Нет	Да	Нет

Как сделать ангельские глазки на ВАЗ 2114

Хотя фары на ВАЗ 2114 некруглые, классические круглые ангельские глазки (АГ) смотрятся в них вполне пристойно. Поэтому наши первые АГ, сделанные своими руками, будут круглыми.

Ангельские глазки на двух светодиодах

Хотя с этой конструкцией придется повозиться, обойдется она тебе в копейки. Для реализации проекта тебе понадобятся:

1. Два круглых сплошных стержня из оргстекла диаметром 8 мм и длиной 400 мм.
2. Четыре любых сверхъярких светодиода диаметром 5 мм.
3. Четыре резистора по 1 кОм каждый.

Светодиоды и резисторы можно купить в любом специализированном магазине или на радиорынке. Цена вопроса – пара десятков рублей. Со стержнями несколько хуже, но и этот вопрос решаем. В магазинах продаются трости для жалюзи, но ищи сплошную, без отверстия внутри. Обычно они имеют длину 1 м, так что на два АГ хватит одной.

Из инструментов тоже ничего сверхнеобычного не понадобится:

1. Дрель со сверлом 5.5 мм (по возможности).
2. Ножовка по металлу или обломок ножовочного полотна.
3. Пассатижи.
4. Паяльник.
5. Технический фен (по возможности).

Материалы:

1. Герметик.
2. Изолента.
3. Термоусадочные трубки разных диаметров (по возможности).
4. Провода.

В первую очередь нужно сделать кольца. Для ВАЗ 2114 они должны быть диаметром не более 90 мм. Найди металлическую банку с подходящим диаметром и пробей в ее стенке отверстие по диаметру стержня. Закрепи банку, к примеру, в тисках или любым другим способом. Вставь один конец стержня в проделанное отверстие и начинай его греть феном возле самой банки. Как только оргстекло станет пластичным, сгибай стержень и одновременно передвигай фен по нему дальше.

На тот случай, если у тебя нет фена, можешь воспользоваться кипятком. Опусти стержень в кипящую воду и когда он станет пластичным, оберни его вокруг той же банки при помощи двух пассатижей.

Теперь обрежь ножовкой излишки стержня так, чтобы в кольце образовался зазор около 10 мм, – и кольца готовы. Пора браться за светодиоды. Найди аноды (изначально вывод анода длиннее катода) и припаяй к ним резисторы.

Теперь укорачиваем катоды, соединяем их попарно и припаиваем провод – это будет “минус” питания.

Надеваем на резисторы термоусадку, формуем диоды так, чтобы они смотрели в разные стороны, а расстояние между ними было около 8 мм (см. фото ниже). Затем соединяем выводы резисторов и припаиваем к ним плюсовой провод.

Теперь просверли в торцах колец отверстия диаметром 5.5 мм и глубиной 8 мм. Капни в каждое по капле любого нитролака или бесцветного лака для ногтей и вставь светодиоды. Если дрели нет, то можешь закрепить светодиоды на своих местах при помощи термоусадки, но для этого зазор в кольце придется увеличить при помощи ножовки.

Осталось сделать на ангельских глазках небольшие пропилы глубиной 0.5 мм. Именно через них свет из трубки будет выходить наружу.

В принципе все готово, пора проверить АГ в работе. Для этого подключи их к батарейке «Крона», автомобильному аккумулятору или любому блоку питания с напряжением 9-12 В. При этом плюсовой вывод источника питания нужно подключать к резисторам.

Вот и все. Пора ставить АГ в фары ВАЗ 2114. Для этого фары демонтируются, с них снимается стекло, прикрепленное на четырех защелках

Если у тебя другая модификация фар и стекла посажены на герметик, прогрей осторожно и тщательно стекло техническим феном. Как только герметик размягчится, стекло легко снимется после поддевания его отверткой

Устанавливаем ангельские глазки на место и закрепляем их при помощи герметика, пропустив провод питания в проделанное в отражателе отверстие. При помощи защелок или герметика (зависит от модификации фары ВАЗ 2114) устанавливаем стекло на место.

Выглядеть это будет примерно так:

Теперь разберемся, что за красные кружки обозначены на фото выше. Эти кружки обозначают месторасположение колец, если ты любитель двойных АГ и решил на свой ВАЗ поставить именно такие. Для этого, естественно, придется изготовить еще один комплект колец. Выглядеть это будет примерно так:

Ангельские глазки из светодиодной трубки

Если тебя не устраивают круглые ангельские глазки, то на свой ВАЗ 2114 ты можешь сделать АГ произвольной формы. Для этого нужно воспользоваться специальной гибкой светодиодной трубкой, предназначенной для тюнинга автомобилей.

Она бывает разной длины, так что простор для фантазии у тебя неограничен. Попробуем расположить эту трубку по периметру отражателя фары ВАЗ 2114. Итак, вскрываем фару и клеим при помощи термопистолета (можно прикрутить винтами) по периметру отражателя специальные крепления, идущие в комплекте с лентой. Крепления нужны, потому что светодиодная трубка практически не клеится термопистолетом. Фиксируем ленту в креплениях, провод выводим за пределы фары.

Выглядеть это будет примерно так:
