Тормозные колодки на хендай солярис: выбор и замена

Пошаговая замена

1. Срываем колесные гайки, ставим на домкрат и снимаем колесо.

Снятое колесо подкладываем под рычаг для страховки.

2. Выкручиваем руль так чтобы суппорт смотрел наружу. Работать в таком положении намного удобней.

3. Затапливаем до конца тормозной поршень пока еще стоят старые колодки.

Во время этой манипуляции смотрите за уровней жидкости в бачке.

4. Ключом на семнадцать откручиваем нижнюю направляющую.

5. Ключиком на десять откручиваем крепление тормозной трубки.

Когда вы откроете суппорт вы можете заломить тормозной шланг, а если открутите его крепление то все будет в порядке.

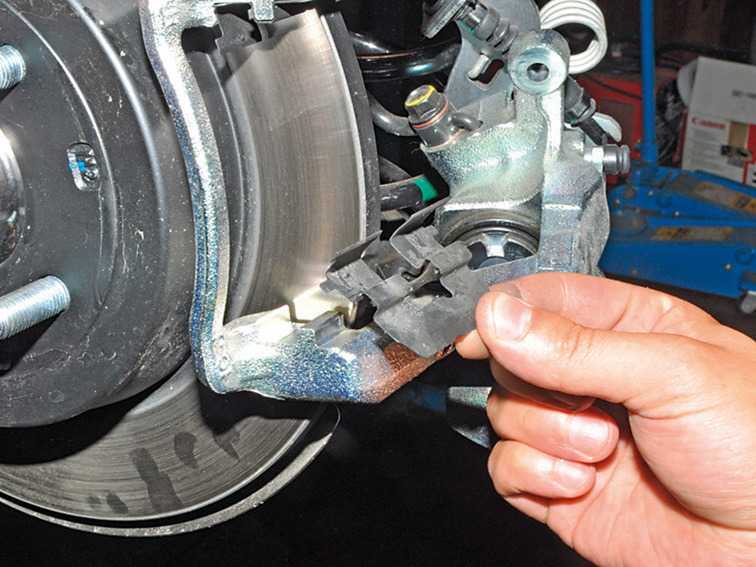

6. Открываем суппорт.

7. Начинаем с проверки направляющих, они должны ходить плавно. Если есть какие-то проблемы с направляющими то скидываем пыльники и добавляем смазки. Если не помогло, замена направляющих.

8. Демонтируем старые колодки.

9. Очищаем места посадки новых колодок с помощью щетки по металлу.

10. Устанавливаем теплоизоляционную пластину на внутреннюю колодку, то есть на которую будет давить поршень.

11. Устанавливаем внутреннюю колодку. На колодке есть усики по бокам, а на месте посадки пазы. Заводим колодку сразу в нижний паз, потом в верхний.

По другому поставить колодку сложно.

12. Устанавливаем внешнюю колодку так же как и внутреннюю.

13. Опускаем суппорт и закручиваем болт направляющей.

14. Закручиваем болт крепления тормозной трубки.

15. Устанавливаем колесо и проделываем аналогичную процедуру на другой стороне.

Из какого материала делаются колодки?

Все типы тормозных колодок одинаковы по конструкции: это металлическая пластина, на поверхность которой нанесено фрикционное покрытие. Состав может сильно отличаться, поэтому выделяют основные разновидности:

• Фрикционный слой состоит из металлической, чаще всего медной, сетки и графитового наполнения. Такие полуметаллические колодки обладают хорошей теплоотдачей, но шумны и быстро изнашиваются.
• Содержание металла в покрытии менее 30%, остальное составляют органические наполнители (стекло, графит, кевлар). Более эффективны и менее шумные.
• Полностью изготовленные из композитных материалов — обладают хорошими тормозными свойствами, бесшумны, но срок службы будет еще меньше.
• Полностью керамические колодки изготовлены из минеральных волокон спеченных вместе с наполнителем и небольшим количеством меди. Самые легкие, эффективные и долговечные, но и самые дорогие.

Как определить, когда менять части тормозной системы?

Срок службы изделий составляет 55-70 тысяч километров. В технической документации это не регламентируется, но, как показывает практика, именно на этом пробеге появляется критический износ.

Ранее могут проявляться признаки, говорящие о том, что срок эксплуатации дисков на исходе.

Среди них:

• биение в руль в процессе торможения;
• уход руля в сторону на поворотах;
• менее активный отклик педали тормоза;
• трещины или сколы на поверхности детали.

Появление любого из этих признаков может повлечь за собой аварийную ситуацию, поэтому тормозные диски необходимо заменить. Самостоятельно проверить их состояние можно, сняв колесо.

Толщина передней детали должна быть не менее 20 мм, задней – 8,4 мм. Для замера можно использовать штангенциркуль. Износ в 0,2 мм и больше уже является критическим. Более длительный срок службы имеют перфорированные диски. Из-за особенностей конструкции они медленнее перегреваются, но приобрести их можно только на заказ.

Hyundai Solaris Серебряная Акула › Бортжурнал › Замена задних колодок

Брал в местном магазинчике. Тогда как раз сразу брал комплектом оригинала колодки по кругу. В итоге перед был заменен на 40000 км, а зад по сей день был девственно заводским.

И да, хотел по началу сказать, какой я рукожопый криворук — чуть было не завалил сторону без колеса, которая шаталась на кирпичах, но в итоге вовремя сообразил что к чему в итоге сделал стойкую башенку из кирпичей, на которую и «положил» авто, чтобы сразу весь зад был вывешен. И начлись шаманские обряды с бубном и ключами вокруг машины.Итак, нам понабодится:— колодки — комплект из 4 штук — по две на каждую из сторон;— баночка для анализов — для тормозной жидкости важная чистота, а баночки — чистые));— шланг — подойдёт тот, который идет на форсунки омывателя стекла;— ключи на 14, 17, 10;— узкозубы— шаманский бубен, если вы все же рукожоп в этом деле))

Сначала прежде всего на всякий случай прочитал раздел замены задних колодок в книге «Ремонт без проблем» от «Третьего Рима» — ведь впервые меняю задние колодки. А на деле оказалось не многим сложнее, чем на переде.

Сначала открутил пальцы направляющих, шатайтруба снял суппорт.

Проверил пыльники — все норм.

Снял старые колодки

Как видно, на старых колодках можно было еще малёханько поездить, но на носу морозы, а сегодня выдался один из последних теплых солнечных деньков.

Далее начались поистине шаманские танцы — дело подошло к тормозному поршню… Я сначала оуел, т. к. эта железяка не хотела крутиться не туда. не обратно… Почему у меня в голове легло, что этот самый поршень нужно крутить против часовой стрелки, чтобы он встал в то положение, чтобы легко было надеть на новые колодки? да и выше упомянутой книге тоже не совсем понятно — по судя по стрелке тоже надо было крутить против часовой стрелки. Благо под рукой был тырнет и я смог найти нужную информацию, что поршень-то надо крутить по часовой стрелке и небольшой лайфхак как вкрутить поршень без особых усилий:1) натянуть ручник;2) снять колпачок со штуцера слива и ослабить его, чтобы жидкость вытекала из него;3) надеть шланг на штуцер, второй конец опустить в баночку для анализов;4) крутим поршень.Таким образом поршень можно было крутить чуть ли не одним пальцем)). Главное следить, чтобы пыльник поршня не порвался. На правой стороне у меня была проблема — пыльник цеплялся на пазы в торце поршня — пришлось несколько раз туда-сюда разрабатывать поршень, чтобы пыльник встал как надо.

Вытекшую жидкость возвращаем обратно в систему через бачок. Но у меня была пакость — доблестный сервис на последнем ТО ХЗ как прокачал мою тормозную систему с заменой жидкости в результате чего с правой стороны вытекло вот что

С левой стороны вытекала девственно чистая.

На все про все я потратил часа 2 — долго сначала устанавливал автомобиль, после долго возился с левой стороной, т. к. делал впервые.Но в итоге все встало на свои места, машина при торможении не шоркает. А вот ручник надо бы поднатянуть — как это сделать — я пока не совсем понимаю — ключом на 12 подлезь не получается, а головка не пролазиет.

Сроки замены

В зависимости от стиля езды замена колодок может потребоваться уже через 5 тысяч километров. Среднестатистическому водителю их хватает на 15 000-20 000 км пробега. Для сравнения на отечественных авто от замены до замены пробег составляет не более 15 000 км.

О необходимости проведения замены водителю напоминает специфический звук. У тех, кто услышал его однажды, вопросов относительно того, когда менять колодки на Солярисе, не возникает. Сигнал для замены невозможно перепутать ни с каким другим. Он возникает при соприкосновении металлической пластины с тормозным диском. Сигнализатор устанавливается на внутренней тормозной колодке. Она изнашивается быстрее, чем та, которая расположена с наружной стороны.

Особенности замены задних колодок

Задние суппорты имеют конструктивные особенности несмотря на то, что также, как и передние, относятся к дисковым тормозам. Для того чтобы утопить тормозной поршень в заднем суппорте в начальное положение требуется применение специального инструмента. Тормозной поршень становится в начальное положение, вращаясь вокруг своей оси. Для этого необходимо нажимать на поршень, а также одновременно вкручивать его по часовой стрелке.

Для более удобного доступа к поршню необходимо открутить оба направляющих болта. Если съемника нет, то для проворачивания попробуйте воспользоваться подручным инструментом, например, круглогубцами. Также нужно устройство для того чтобы одновременно нажимать на поршень. Не спешите демонтировать узел, рассоединяя его от трубопроводов. В этом случае придется прокачивать тормозную систему для удаления воздуха.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Выбираем какие тормозные колодки лучше поставить на Hyundai Solaris

В прошлом году взял себе популярный в России автомобиль Hyundai Solaris. А его популярность заключается в простоте, надежности и недорогом обслуживании. Процесс обслуживания тормозной системы Solaris весьма прост: контроль износа тормозных дисков, замена передних и задник колодок.

Это все простые операции, которые каждый может выполнить своими руками. А вот выбрать какие расходные материалы использовать это уже сложнее, поскольку брендов огромное количество и легко купить что то плохого качества.

Какие бывают колодки

Словом, любая колодка, независимо от бренда, может быть одного из четырёх типов:

• Керамическая колодка. Самая дорогая, самая жёсткая, самая бесшумная, самая лёгкая. Их производят из керамических волокон, они практически не пылят и изнашивают тормозной диск.
• Полуметаллическая колодка. В составе — половина металла, это может быть медный порошок, графит или железный порошок. Их минус в том, что они не переносят морозов и могут работать довольно шумно. Ресурс не очень высокий.
• Колодка из органики. Состоят из резиновых, стеклянных и полимерных волокон. Тихие и мягкие колодки практически не изнашивают тормозной диск, но быстро изнашиваются сами.
• Низкометаллическая колодка. В органический состав добавляют около 20-25% твёрдых сталей или меди. Это улучшает теплоотдачу и продлевает ресурс. Прекрасные фрикционные качества, но могут работать шумно и вырабатывать пыль.
• Поскольку Солярис далеко не спортивный автомобиль, то дорогие керамические колодки тут будут не уместны.

С точки зрения материальных затрат, не имеет особого значения, насколько жёсткие тормозные колодки — если они мягкие, будет необходима частая их замена, но можно сэкономить на дорогих дисках. Если же колодки жёсткие, то меняются они реже, но диск изнашивается интенсивнее. Все зависит от стиля вождения.

Лучший выбор это оригинальные колодки (Mobis/Sangsin)

• Оригинальные колодки Mobis, которые устанавливаются с конвейера. Каталожный номер 58101-1RA05 для передних, 58302-1RA30 для задних. Стоимость примерно 2500 рулей. Они продаются в комплекте со скобами, но для рынка запчастей (aftermarket) выходят под брендом Sangsin.
• Sangsin. Каталожные номера SP1399 для передних и SP1401 для задних. В ходе тестов показали себя отлично, не требуют притирки, для блокировки колёс на скорости 70 км/ч достаточно усилия на педали тормоза около 12 кгс. Износ за 40 км интенсивного теста составил 0,33 мм. Цена передних колодок около примерно 1000 рублей, задних — 900 рублей.

Когда ещё надо проводить замену

Предельно допустимый износ — не единственная ситуация, когда пора задуматься о замене. Другие случаи, когда автовладельцу нужно будет этим заняться:

• потребовалось заменить диски тормозной системы — их меняют вместе с колодками;
• накладки замаслились или потрескались, на них появились сколы или глубокие борозды;
• сами колодки и накладки стали отслаиваться друг от друга.

Проводить осмотр слишком часто не потребуется. Корейский производитель оснастил колодки модели Solaris удобными акустическими индикаторами. Благодаря этим устройствам автовладелец точно не пропустит момент, когда детали приближаются к состоянию крайнего износа.

Акустические индикаторы упрощают диагностику авто, что особенно актуально в городских условиях, где постоянно приходится резко тормозить. Когда колодки изношены, при торможении раздаётся характерный скрежет. Услышав его, стоит взять это на заметку, обязательно осмотреть тормозную систему при ближайшей возможности и поменять комплектующие на новые.

Тормозная система Хендай: надёжная замена задних колодок Солярис Хёндай

Замена задних колодок Хендай Солярис – процедура несколько сложная, а потому и чуть более дорогая, нежели подобная на передних. Но, по счастью, требуется она реже – эти компоненты тормозов истираются не столь интенсивно.

Как работают тормоза на Солярисе?

Все дело в особенностях конструкции тормозной системы Хендай Солярис. На колесах передней оси стоят дисковые. При том, что их конструкция элементарна, они являются наиболее эффективными, а потому их можно считать основными. Задние тормоза на Солярисе барабанного типа. Они и работают с меньшей отдачей, и изнашиваются не столь быстрыми темпами. Зато справедливо считаются самыми надежными. Их основное назначение состоит в предотвращении заноса машины при экстренной остановке. Конструкция тормозов этого типа включает большее количество компонентов, что несколько увеличивает стоимость их обслуживания. Зато они дают машине ряд преимуществ:

• более надежную фиксацию стояночного тормоза;
• устойчивость автомобиля при маневрировании;
• большую эффективность работы системы в целом;
• полностью исключают ситуацию, при которой на авто отказали бы все четыре тормоза одновременно.

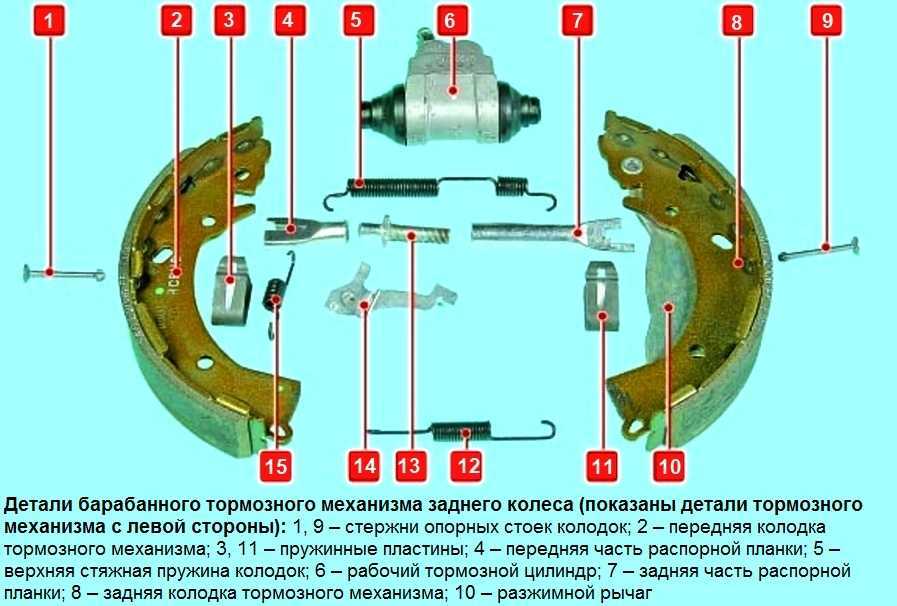

Конструкция задних тормозов

Задние тормоза Солярис состоят из:

• собственно барабана;
• двух колодок (их конструкция практически идентична конструкции аналогичных элементов дисковой системы);
• цилиндра;
• двух стяжных пружин – верхней и нижней;
• распорной планки.

Принцип действия системы таков: при нажатии водителем на соответствующую педаль, статичные колодки касаются вращающегося барабана. В результате чего возникает сила трения, препятствующая вращению колес. Тем самым автомобиль замедляет скорость и останавливается. Чем сильнее нажатие на педаль, тем с большей силой элементы трутся друг о друга и, соответственно, тем короче оказывается тормозной путь машины. Принципиальное отличие от дисковой системы заключается в том, что на барабанах колодки трутся об их внутреннюю поверхность.

Тем не менее, силы трения, возникающие в процессе работы этого механизма, достаточно велики, что приводит к постепенному истиранию всех ее элементов. Считается, что когда износ колодок и барабанов достигает 80%, те подлежат незамедлительной замене.

Как часто требуется замена задних колодок Солярис?

Вопрос в том, как скоро, через какое время или количество пройденных километров, этот момент наступит. Однозначно ответить невозможно, ведь скорость износа расходников зависит от целого комплекса факторов, среди которых:

Какие расходники выбрать?

Как ни странно, наиболее эффективными являются самые недорогие колодки, фрикционные накладки которых изготавливаются из асбеста и содержащих его смесей. Называются они минеральными. К сожалению, срок их службы невелик. К тому же, есть у них и еще несколько существенных недостатков: сильная зависимость от влажности, и вред, который наносит асбестовая пыль, образовывающаяся при их истирании, окружающей среде и здоровью человека. Поэтому во многих странах их использование запрещено.

Наибольшее распространение получили металлические колодки. Они почти столь же действенны, как и минеральные, зато экологически безопасны и устойчивы к намоканию. К тому же не дороги в производстве. Вот только служат они не многим дольше, чем детали первого типа, и при нагревании качество их работы существенно снижается. А в процессе работы они могут даже раскаляться.

Чтобы расширить температурный режим их работы в сплав, из которого состоят их фрикционные накладки, нередко включают различные составляющие органического происхождения. Такие детали называют уже полуметаллическими. Стоят они несколько дороже предыдущих, зато и работают более безотказно. Вот только срок их службы остается по-прежнему невысоким.

Увеличить это их свойство можно с помощью включения в состав металлических деталей керамических компонентов. Как правило, это мелкая керамическая пыль, реже – крошка. Она, во-первых, препятствует быстрому нагреву колодок, а во-вторых, существенно увеличивает срок их службы. Такие детали являются одновременно и эффективными, и долговечными. Правда, и стоят они существенно дороже традиционных. Впрочем, их высокая цена оправдана: замена задних тормозных колодок на Солярисе с ними будет требоваться не столь часто.

Барабанный тормозной механизм

Замену задних тормозных колодок показываем на правом заднем колесе.
Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

Крестообразной отвёрткой отворачиваем винт крепления тормозного барабана…

…и снимаем барабан.
В случае затруднения при отворачивании винта можно воспользоваться ударной отвёрткой.
Можно снять тормозной барабан, равномерно поворачивая его и нанося удары молотком через деревянный брусок по торцу барабана.

Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

Очищаем отгрязи все детали тормозного механизма.

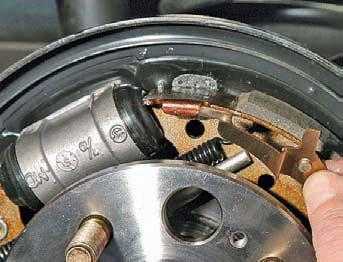

Поддев отвёрткой, отсоединяем от колодки пружину регулировочного рычага…

…и снимаем пружину.

Снимаем регулировочный рычаг.

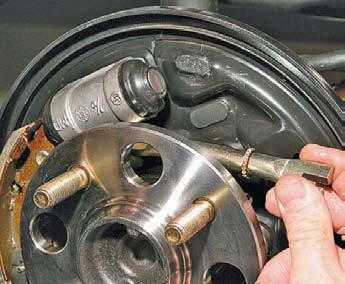

Поддев отвёрткой…

…снимаем верхнюю стяжную пружину.

Аналогично снимаем нижнюю стяжную пружину.
Придерживая опорную стойку передней колодки с обратной стороны тормозного щита…

…пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе.

Снимаем скобу и опорную стойку.

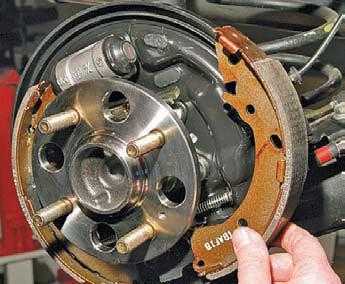

Снимаем переднюю тормозную колодку.

Снимаем распорную планку.
Снимаем с тормозного щита заднюю колодку так же, как переднюю…

…и отсоединяем наконечник троса от рычага привода стояночного тормоза.
Перед установкой колодок необходимо уменьшить длину распорной планки, завернув храповик до упора.

Устанавливаем новые колодки в обратной последовательности.
Для удобства установки скобы опорной стойки колодки сжимаем её пассатижами…

…и связываем тонкой проволокой.

Устанавливаем колодку и её опорную стойку.
Устанавливаем скобу на стойку…

…и поворачиваем стойку за хвостовик относительно прорези в скобе на угол 90°.
Перекусываем проволоку кусачками. и удаляем её со скобы.

При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане. После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение

После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Когда надо менять колодки на тормозных узлах?

Следует иметь в виду, что передние тормоза Солярис, а вернее передние колодки оснащены специальными механическими сигнализаторами предельного износа накладок, как это предусмотрено и родственного Хендай Акцент.

Иначе говоря, при появлении характерного, а именно противного звука во время торможения, то это значит, что колодки, а точнее их накладки находятся в предельном состоянии и их надо срочным образом поменять.

Что касается пошаговых манипуляций замены, то с ними можно ознакомиться на примерах замены передних расходников родственной модели Хендай Крета 1, а задних барабанных колодок (которые могут стоять Солярисе) – на примере уже упоминаемого ранее Хендай Акцент. (Или видеоинструкции в конце текста)

А освободившее время посвятим причинам повышенного износа тормозных расходников.

Причинно-следственные связи износа колодок тормозов

На степень износа накладок, по мнению наших опытных коллег по гаражам, как правило влияют два наиболее значимых фактора, а именно ненадлежащая эксплуатации всей тормозной системы и стремление сэкономить на расходниках.

Что касается неправильной эксплуатации, то совершенно очевидно, что при довольно мощных движках на Солярисах, какой из нашего брата не попытается придавить тапком педаль газа до полика, чтобы потом с такой же самой интенсивностью надавить тем же самым тапком на педаль тормоза.

Всякие интенсивные ускорения по законам школьного курса физики заканчиваются такими же интенсивными торможениями, а все это оборачивается интенсивным износом расходников.

При этом молодая гаражная поросль в отличие от заиндевевшей водительской среды советского периода истории даже понятия не имеют о способах торможения движками, переключением пониженных скоростей, используя рельеф местности и актуальное состояние дорожного покрытия.

Относительно второго фактора повышенного износа накладок, то выбирая дешевые расходники надо быть готовым к частым заменам, причем не только колодок, но и тормозных дисков, а также барабанов.

Тормозные диски на Hyundai Solaris

Понять пора ли менять задние тормозные диски можно, определив их износ. Допустимая для их эксплуатации толщина составляет более 8,4 м. Для замены тормозных дисков Хендай Солярис потребуется обычный набор инструментов: крестообразная отвертка, набор ключей, домкрат и подставка для фиксации автомобиля без колеса заводского изготовления.

Перед работой рычаг стояночного тормоза опускается. Замена дисков также производится парой.

Мы работаем с 2008 годаНам доверяют более 50 тыс. клиентов

1. Главная
2. Ремонт моделей Хендай
3. Хендай Солярис
4. Ремонт тормозной системы
5. Замена тормозных дисков

Тормозные диски Хендай Солярис выхаживают в среднем 60-70 тысяч километров. Однако, отмечены случаи, когда замена требовалась уже при пробеге в 35-40 тысяч километров, в связи с наличием сильной выработки.

В сети московских автосервисов Хендай мы осуществляем все виды работ по замене и проточке тормозных дисков.

Замена задних тормозных дисков Хендая Солярис производится аналогично передним. Как и при замене колодок, обязательно после установки новых дисков необходимо прокачать тормозную систему автомобиля, удалив из нее попавший воздух.

Исправные тормоза позволяют автомобилю быстро остановиться на трассе, чтобы избежать аварийной ситуации. От того, какие комплектующие стоят на вашем автомобиле, зависит жизнь водителя и пассажиров. Так как за безопасность отвечают именно диски и колодки, их необходимо заменять по мере износа.

Несмотря на то, что производитель указывает срок службы, рассчитанный на 100-150 тысяч километров пробега, у данной модели это не так. Заводские запчасти «ходят» максимум 60 тысяч километров.

Ресурс у Хендай Солярис несколько меньше, чем сообщают производители. На старых колодках и дисках может образовываться ржавчина, поэтому заранее проверьте состояние суппортов. Возможно, потребуется заменить и их

Чтобы избежать подобных проблем, важно отслеживать состояние автозапчастей: при обнаружении внешних повреждений (сколов, трещин, потертостей), вам придется немедленно установить новые

Если вы решили приобрести неоригинальные комплектующие, обязательно прочитайте отзывы о них. Лучше, чтобы в них были фотографии. Как правило, это сильно помогает с выбором. Рассмотрим несколько вариантов для заказа или покупки.

Вы приобрели в салоне или заказали тормозные диски. Теперь настал момент их замены. Приготовьте стандартный набор инструментов и съемник. Он понадобится вам при замене задних элементов.

Начнем с передних тормозных дисков. Следуя простым инструкциям, вы быстро справитесь с поставленной задачей:

• Используя большую отвертку, задвигаем колодки в посадочные места.
• Два болта, которые крепят суппорт, откручиваем и извлекаем. Удерживающие скобу болты также необходимо открутить от поворотного кулака.
• Находим крепления (винты), на которых держится тормозной диск. Избавляемся от них и демонтируем старую деталь.
• Используя мягкую ткань и специальное очистительное средство для автомобилей (любое, из имеющихся в наличии), аккуратно избавляемся от грязи, пыли, налета, следов ржавчины.
• В обратной последовательности устанавливаем остальные детали, замена которых не потребовалась.

Утопить тормозной цилиндр можно, вращая его по часовой стрелке и надавливая. Именно поэтому лучше заранее подготовить съемник. В противном случае, у вас могут возникнуть достаточно серьезные проблемы в ходе работы.

Основные причины ускоренного износа

Почему же у одних владельцев колодки приходят в негодность уже через 10 тыс. км, а другой на такой же модели автомобиля спокойно проезжает втрое больше? Износ очень тонкий параметр, зависящий от множества факторов:

1. Режим движения машины — город или трасса. В городской толчее с частыми остановками нагрузка на тормоза выше, чем при свободном движении по шоссе. При каком пробеге произойдет износ колодок до минимума, будет зависеть от проложенных маршрутов.
2. Как часто будет производиться замена, зависит от стиля вождения. Спокойная езда способствует увеличению срока службы, агрессивная же приводит к частым перегревам и раннему износу как дисков, так и колодок.
3. Неисправность заднего контура тормозов. В этом случае на передние тормоза приходится повышенная нагрузка. Если же задняя часть автомобиля будет дополнительно загружена, то распределение усилия происходит равномернее, соответственно и ходимость передних и задних колодок возрастает.
4. В межсезонье все детали тормозной системы будут подвергаться неблагоприятным климатическим факторам (влага, грязь, лед), а зимой еще и действию агрессивных химических реагентов, что также не продлевает срок службы. Т.е. чем чаще вы ездите в плохую погоду, тем ресурс ниже.
5. Присутствие в автомобиле сложных электронных помощников, имитирующих эффект блокировки дифференциала с помощью притормаживания колеса сокращает ресурс колодок.
