Замена задней балки ваз 2109 своими руками

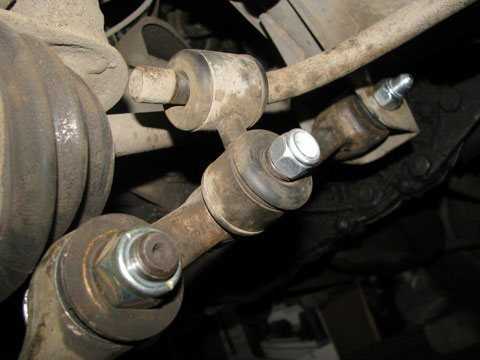

Замена сайлентблоков передней подвески ВАЗ 2109

В данной статье речь пойдет о том, как заменить сайлентблоки нижнего рычага передней подвески ВАЗ 2109 своими руками. Замена сайлентблоков — относится к более сложным работам, связанным с ходовой частью. Однако если все делать правильно (по инструкции), проблем и сложностей возникнуть не должно. Для того чтобы было нагляднее, я прилагаю информативные фото к данному руководству по замене сайлентблоков ВАЗ 2109.

Замена передних сайлентблоков ВАЗ 2109 — инструментарий:

1. Тиски;

Новые сайлентблоки ВАЗ 2109;

Мыльная вода (моющее средство или жидкое мыло).;
Газовая горелка или другой источник огня.;
Кусок трубы такого диаметра, чтобы в него свободно входил сайлентблок;
Набор ключей;
Зубило и молоток;
Жидкость WD-40.

Работу лучше всего проводить на смотровой яме или подъемнике.

Итак, поехали. Замена сайлентблоков ВАЗ 2109 начинается как и любая другая работа с разборки и демонтажа.

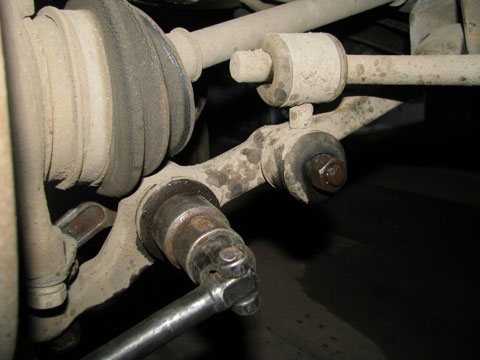

1. Открутите нижний рычаг. Для этого открутите, используя головку с удлинителем: гайку растяжки, гайку крепления к кузову, а также стойку стабилизатора и два болта шаровой опоры. Потребуется не мало усилий для того чтобы сорвать прикипевшие и заржавевшие гайки, если не выходит используйте WD-400 или погрейте соединение. В случае, если гайка растяжки не откручивается даже после всех выше предложенных способов, открутите краб, затем зажмете его в тиски и повторите попытку.

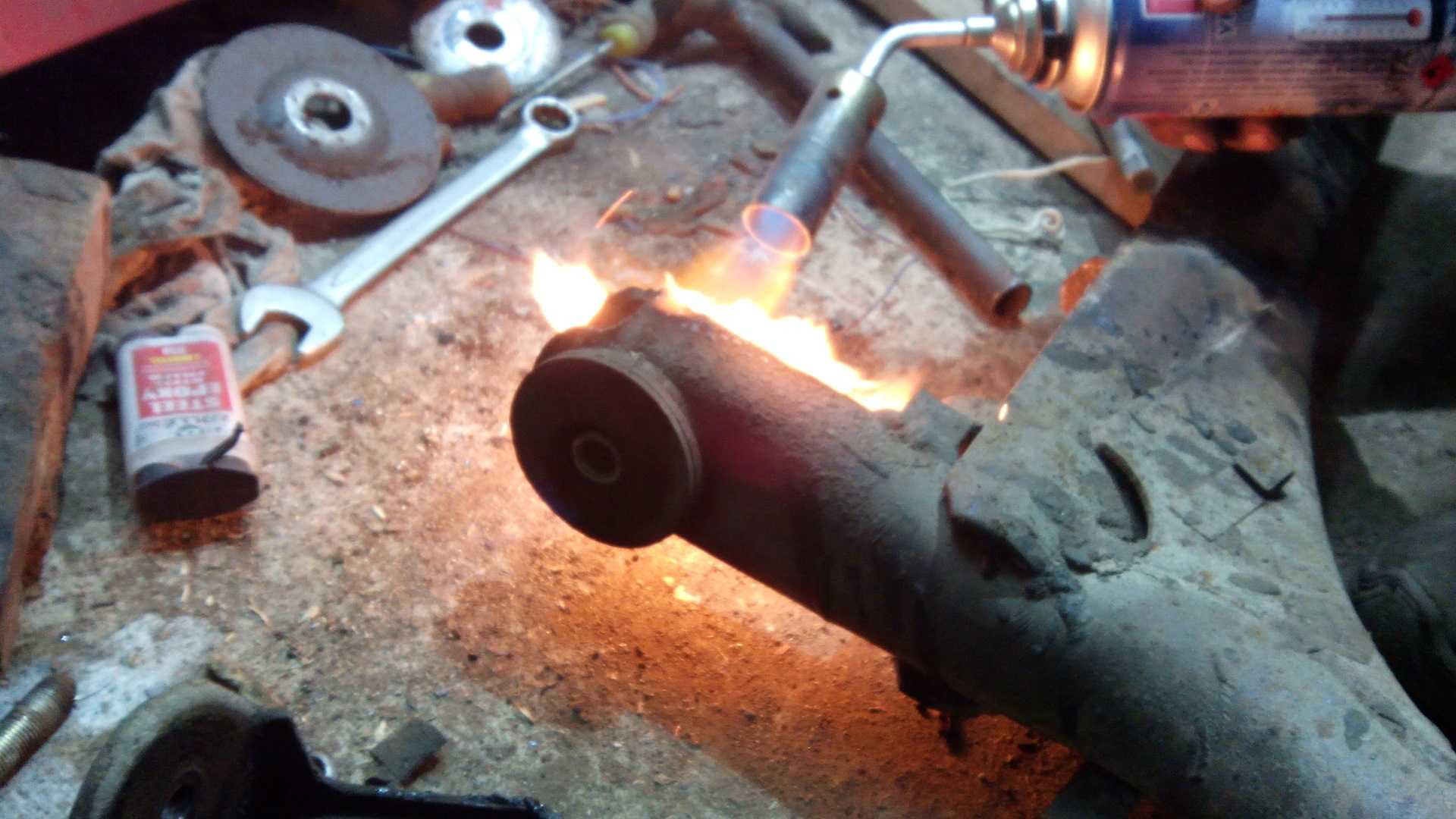

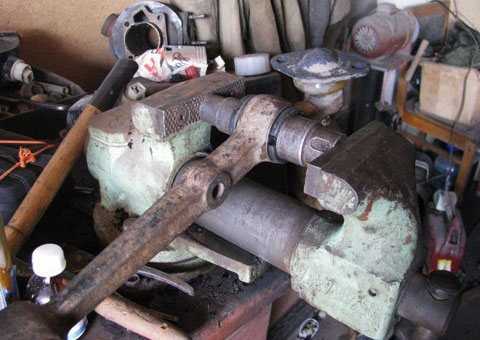

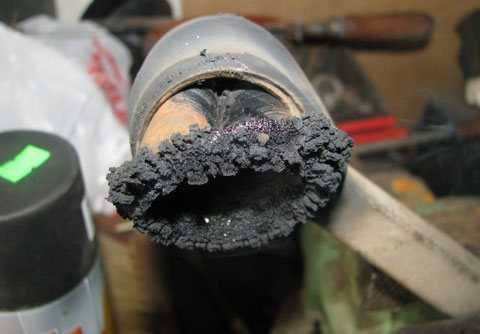

2. Далее зажмите в тисках снятый рычаг и при помощи лампы или факела попробуйте выжечь старый сайлентблок из посадочного гнезда. Если вам данный способ не подходит, тогда вам придется выпрессовывать сайлентблок, используя специальный съемник или те же тиски, но при помощи огня это сделать проще и быстрее.

3. После того как сайлентблок немного прогорел, извлеките его при помощи отвертки или зубила, он должен легко выйти.

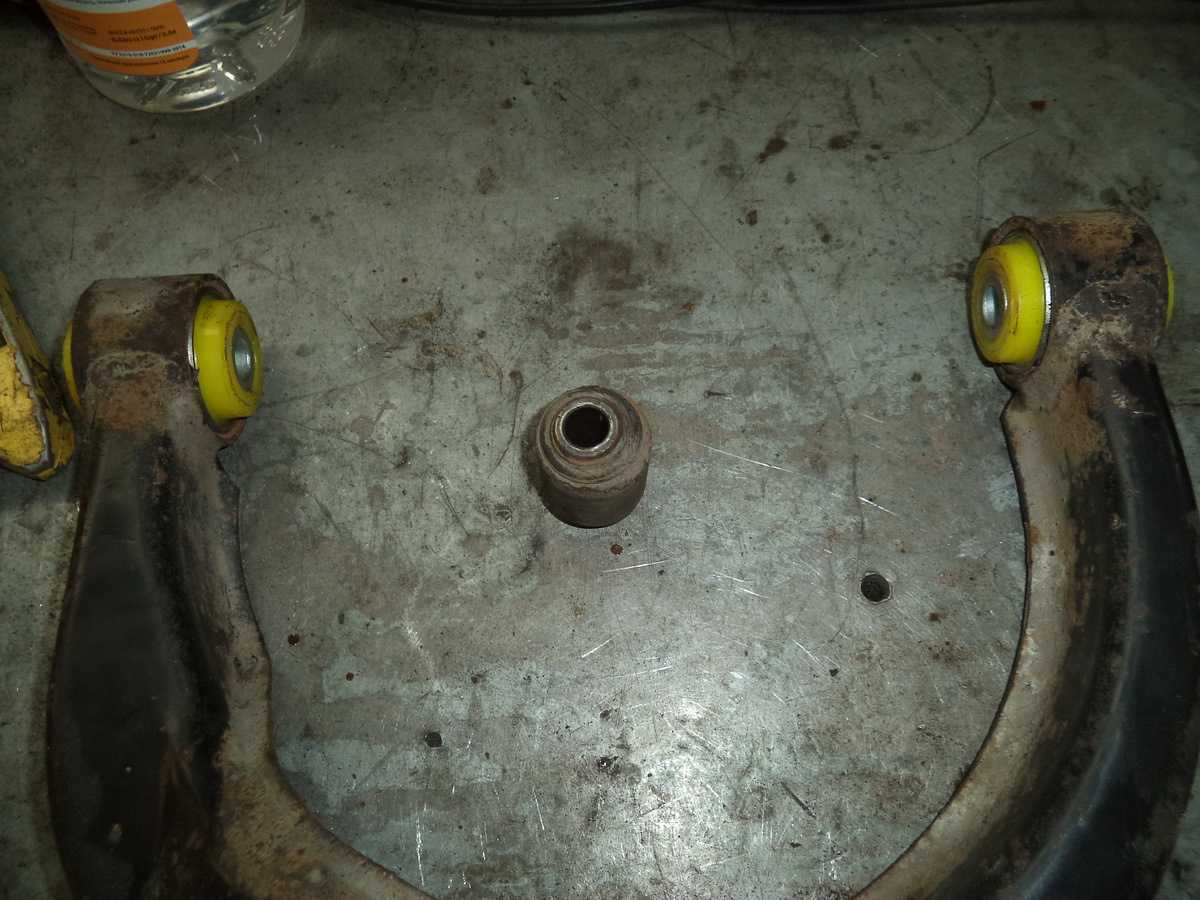

4. Теперь у вас получится готовое для установки нового сайлентблока место, которое перед установкой необходимо тщательно продуть и очистить от грязи, пыли и ржавчины.

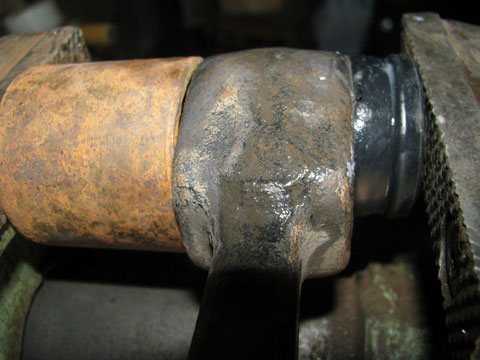

5. Когда все готово, можно начинать замену сайлентблоков передней подвески на новые. Для этого понадобится мыльная вода, хорошенько обработайте мыльным раствором посадочное гнездо, затем установите новый сайлентблок как показано на фото и легонько,помогая отверткой, начинайте запрессовывать его в отверстие. Можно также нанести неразбавленное жидкое мыло прямо в отверстие, тогда сопротивление будет намного меньше. С первого раза может не получиться, но не спешите отчаиваться, посмотрите, что и где «не пускает», заправьте, используя лопатку, добавьте мыла и снова приступайте к работе.

6. Когда сайлентблок войдет наполовину, уберите трубу и дожмите все до конца. Будьте внимательны, не спешите, чтобы не «закусить» резиновый сайлентблок, или не установить его наперекосяк. Не забывайте про мыло, добавляйте его побольше.

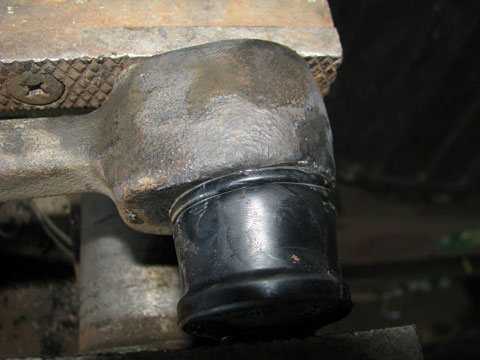

7. Когда дожали до предела, проверьте одинаково ли выступает сайлентблок с каждой стороны. У вас должно выйти примерно так, как показано на фото.

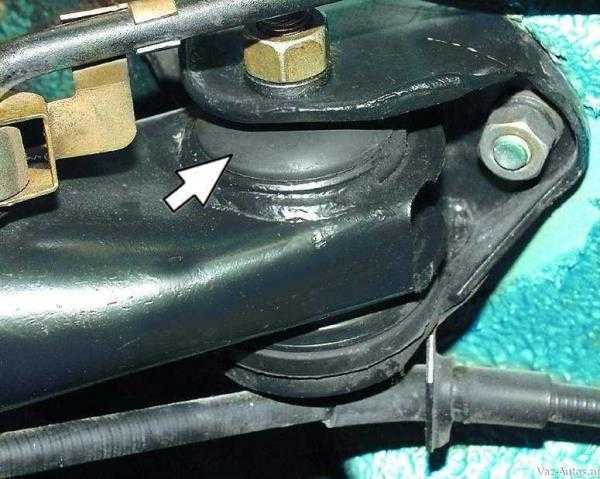

8. Теперь пришло время заменить сайлентблок рычага «ромашки». Здесь все намного проще, срубите, используя зубило, старые, после чего установите новые на место. Используя все те же тиски, запрессуйте их в посадочное отверстие. При помощи молока и наставки произведите доводку.

9. Когда рычаг готов, можете приступать к сборке.

10. С другой стороны все делается аналогично.

11. Финальную дотяжку гаек делайте когда машина будет «на земле».

Вот и все! Самостоятельная замена сайлентблоков ВАЗ 2109 — выполнена! Надеюсь, у вас тоже все получилось. Удачи вам, берегите себя.

Гараж или СТО

Всех автовладельцев можно разделить на две категории:

1. Те, кто выполняет большую часть ремонта самостоятельно у себя в гараже, и только в экстренных случаях обращаются в автосервис;
2. Те, кто предпочитают ничего своими руками не трогать, а полностью доверяют ремонт и обслуживание мастерам станций технического обслуживания.

Каждый из них прав по-своему. Потому упрекать тех, кто не желает выполнять ремонт самостоятельно, мы не имеем права. Ведь у гаражного и профессионального ремонта сайлентблоков, как и других узлов, есть свои преимущества.

СТО имеет следующие достоинства:

• Качественный, ответственный автосервис предоставляет гарантию на выполненный ремонт;
• При повторной поломке, на которую распространяется гарантия, ремонт проведут бесплатно;
• Профессионалы есть профессионалы, они обладают большим опытом и багажом знаний, что позволяет им грамотно выполнять свою работу.

Но сначала нужно найти такой автосервис, что, увы, дело не из простых. Многие дают гарантию, но при повторном обращении они делают все возможное, чтобы доказать несоответствие поломки условиям гарантии. Банальная уловка.

Ремонт у себя в гараже даст следующие плюсы:

• Значительная экономия финансовых средств, поскольку вам придется потратить деньги только на расходные материалы;
• Качество работы, выполненной мастером, всегда под сомнением, если вы не знаете этого человека лично. Так что самостоятельный ремонт может оказаться куда лучше, нежели на СТО;
• Покупка сайлентблока выполняется вами, а мастер только устанавливает. Зачем платить деньги за работу, которую вы можете сделать сами?!;
• Гарантия того, что вместо старого сайлентблока будет установлен новый. Сомнительные СТО могут без проблем установить старый, более или менее пригодный сайлентблок вместо того, который вы им дали. Результат сами понимаете какой.

Как заменить крабы на ВАЗ 2108-ВАЗ 21099?

Примечание! При замене крабов или одного какого то краба, обязательного запаситесь новыми болтами, потому что старые могут быть деформированы и иметь трещины, а так же на болтах могут быть сорваны головки (А эти болты закисают постоянно и отвернуть их бывает настолько проблематично, из-за чего в основном и срываются головки)!

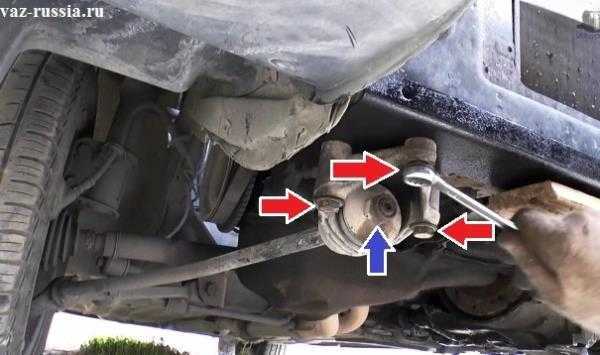

Снятие: 1. Сперва поднимите переднюю часть у автомобиля на домкрат и хорошо зафиксируйте её подложив чурбаки под бока автомобиля и для лучшей устойчивости под рычаги на всякий случай тоже что ни будь подложите (В общем вам будет нужно вывесить переднюю часть и хорошенько зафиксировать её, всем чем можно), затем ослабьте чуть-чуть гайку которая крепит растяжку к крабу (Указана синей стрелкой) и приступайте к откручиванию трёх болтов крепления краба к площадке (Указаны красными стрелками), а когда болты будут выкручены, аккуратно опустите краб, полностью открутите гайку крепления растяжки и выньте его а растяжку оставьте, пусть свисает.

Примечание! Под каждым болтом будут установлены прокладочные шайбы, их нужно будет точно в те же места установить, в том же самом количестве и точно так же как они и стояли, поэтому когда выворачивать болты будете, аккуратно снимите эти шайбы и запомните их расположение под болтами!

Установка: Новый краб устанавливается в обратной последовательности, при этом меняются все болты его крепления на новые и шайбы на те же места устанавливаются где и стояли ранее.

Примечание! Болты крепления краба заворачивайте с хорошим усилием но при этом очень мощно заворачивать их не в коем случае не рекомендуем, вить они закисают и тогда, вы попросту не отвернёте их в дальнейшем, но есть одно Но! После снятия краба, осмотрите площадку к которой он болтами прикручивается и если вдруг на ней вы обнаружите трещины и другого рода деформацию, то придётся прибегнуть к замене площадки на новую, но кстати не всегда её менять сразу же нужно при обнаружение трещины, например если трещина не большая, то попробуйте заварить её и площадка дальше прослужит вашему автомобилю верой и правдой, просто посматривать за ней придётся, но если же площадка деформирована очень сильно, если у неё гайки сорваны и болты крепления краба попросту уже не заворачиваются, то её придётся заменить на новую, для этого старую площадку вырезать болгаркой нужно, а новую купить и приварить с помощью сварки, вот и всё, на этом замена площадки закончена, но только обязательно хорошо заваривайте все швы, перед сваркой, обязательно металл зачистите от пыли и грязи и так далее!

Дополнительный видео-ролик: В интернете не очень много есть роликов связанных с заменой краба (По сути там ничего сложного нет, вам и статьи достаточно будет), но зато в интернете есть подробная инструкция о том, каким образом меняется площадка краба, поэтому более подробно о том как её заменить, вы можете увидеть в ролике чуть ниже:

Примечание! А о том каким образом можно усилить площадку краба на автомобилях семейства Самара и семейства Самара 2, вы так же можете увидеть в ещё одном ролике, которая точно так же расположен чуть ниже:

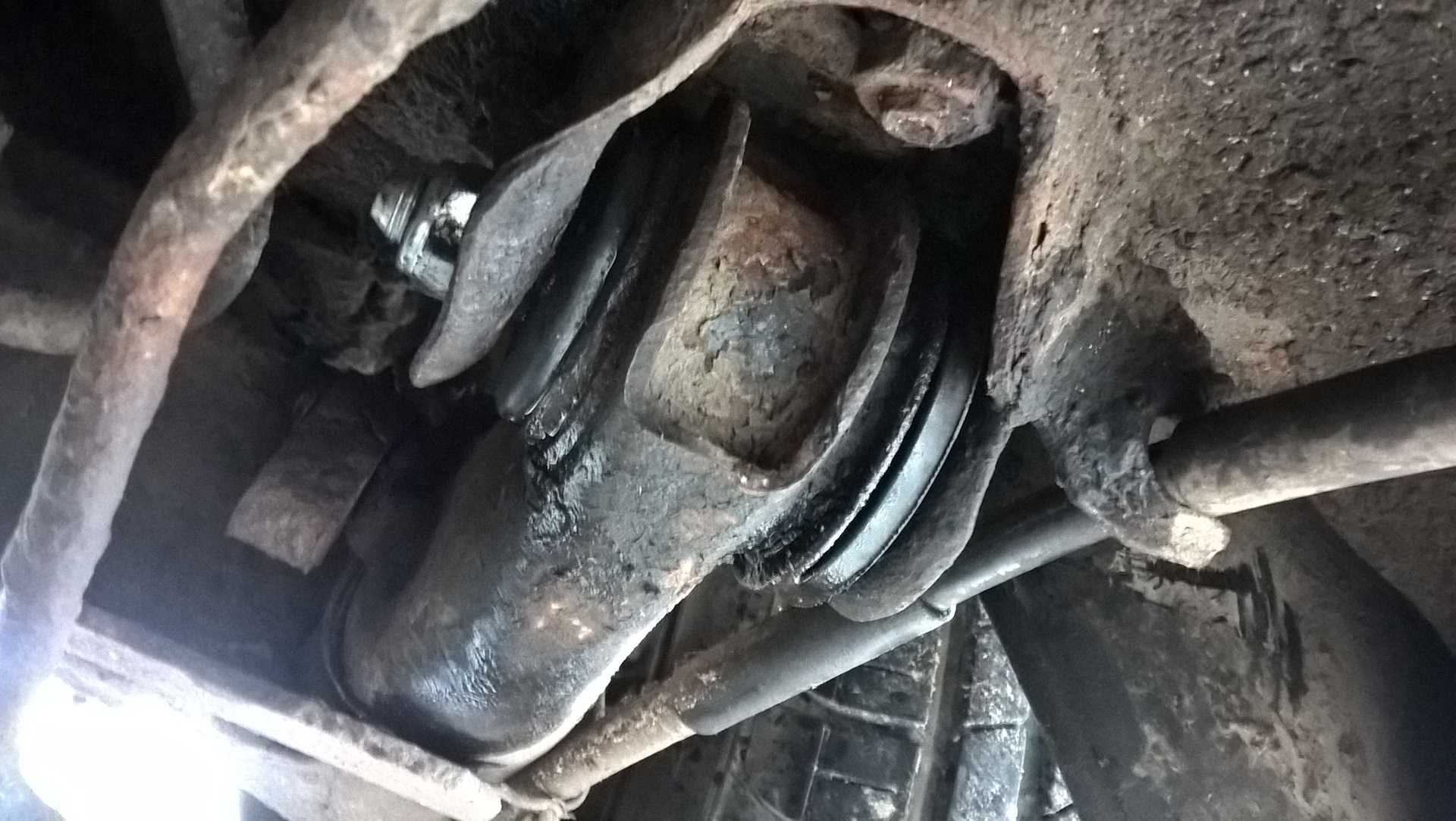

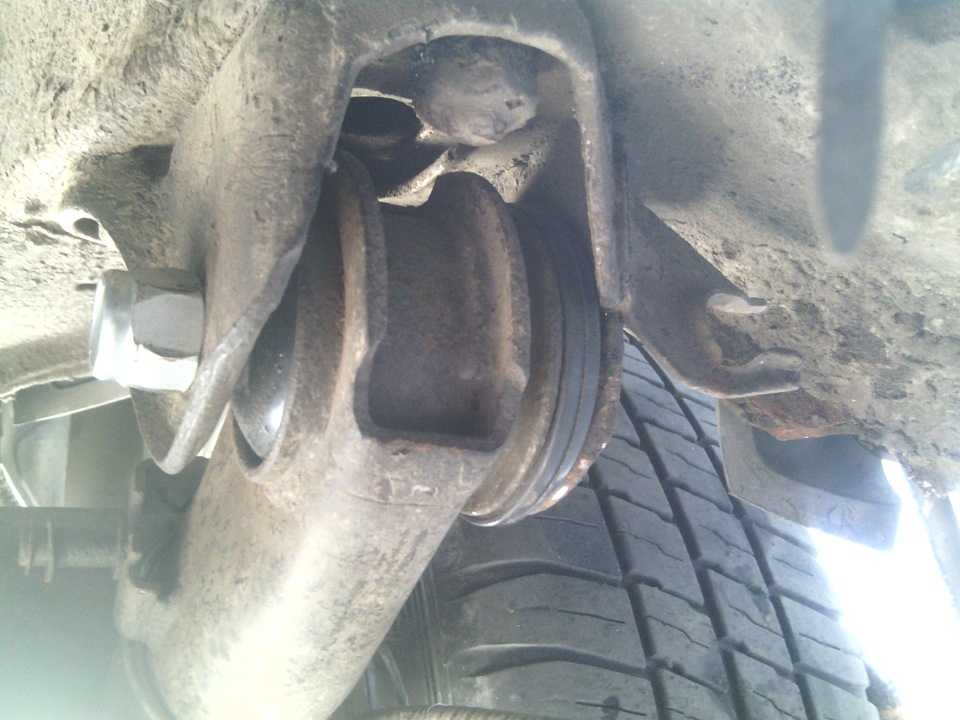

Как делается замена сайлентблоков задней балки ВАЗ-2109

Ресурс сайлентблоков ВАЗ-2109 равен 30 тысяч километров пробега. Если вы предпочитаете передвигаться неаккуратно – часто попадаете в ямы или проезжаете неровности дорожного покрытия на высокой скорости, то ресурс этого элемента может снизиться практически в два раза. Разберемся, как проводится замена сайлентблоков задней балки на ВАЗ-2109.

Описание неисправностей и основная информация

В процессе эксплуатации автомобиля неизбежно появляются вибрации, которые подавляют сайлентблоки. Они же предотвращают деформации. Выход из строя этих деталей сопровождается:

• неустойчивым поведением автомобиля на дороге;
• неравномерным износом шин;
• скрипами в области задней балке, ударами по кузову (особенно ощутимо это на плохих дорогах).

Стоит отметить, что описанные признаки являются косвенными. Глухие стуки возникают при неисправности задней стойки. Для того чтобы точно определить причину появления описанных симптомов, нужно провести диагностику ходовой части.

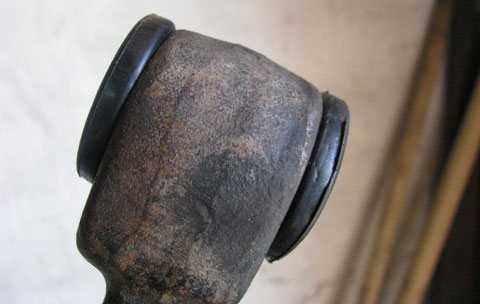

Менять сайлентблоки необходимо, если конструкция их имеет дефекты:

• снижение упругости резиновой части;
• обрыв резиновой части;
• проворачивания элемента в посадочном месте;
• смещение втулки.

Если вы заметили, что с ходовой частью есть проблемы, стоит не откладывая загнать машину в гараж, провести диагностику, а затем и последующую замену.

Приобретение нового элемента

Итак, вы выяснили, что проблемы с ходовой частью связаны с поломкой сайлентблоков. Перед тем как начинать работы, необходимо приобрести новую запасную часть. В первую очередь смотрите на маркировку

Важно купить вариант именно для ВАЗ-2109. Если вы ошибетесь, сайлентблок поставить будет невозможно

Запасная часть должна быть промаркирована: 2109-2914054. Многие продавцы автозапчастей могут рекомендовать приобрести запасную часть от «десятки», но для ее установки вам придется немало потрудиться с запрессовкой резиновой части. Существует две разновидности сайлентблоков:

1. С резиновыми втулками. Традиционная запасная часть, обеспечивает мягкость во время работы подвески. Основной недостаток – недолговечность такой запасной части, особенно если вы часто перемещаетесь по участкам дороги с плохим асфальтовым покрытием.

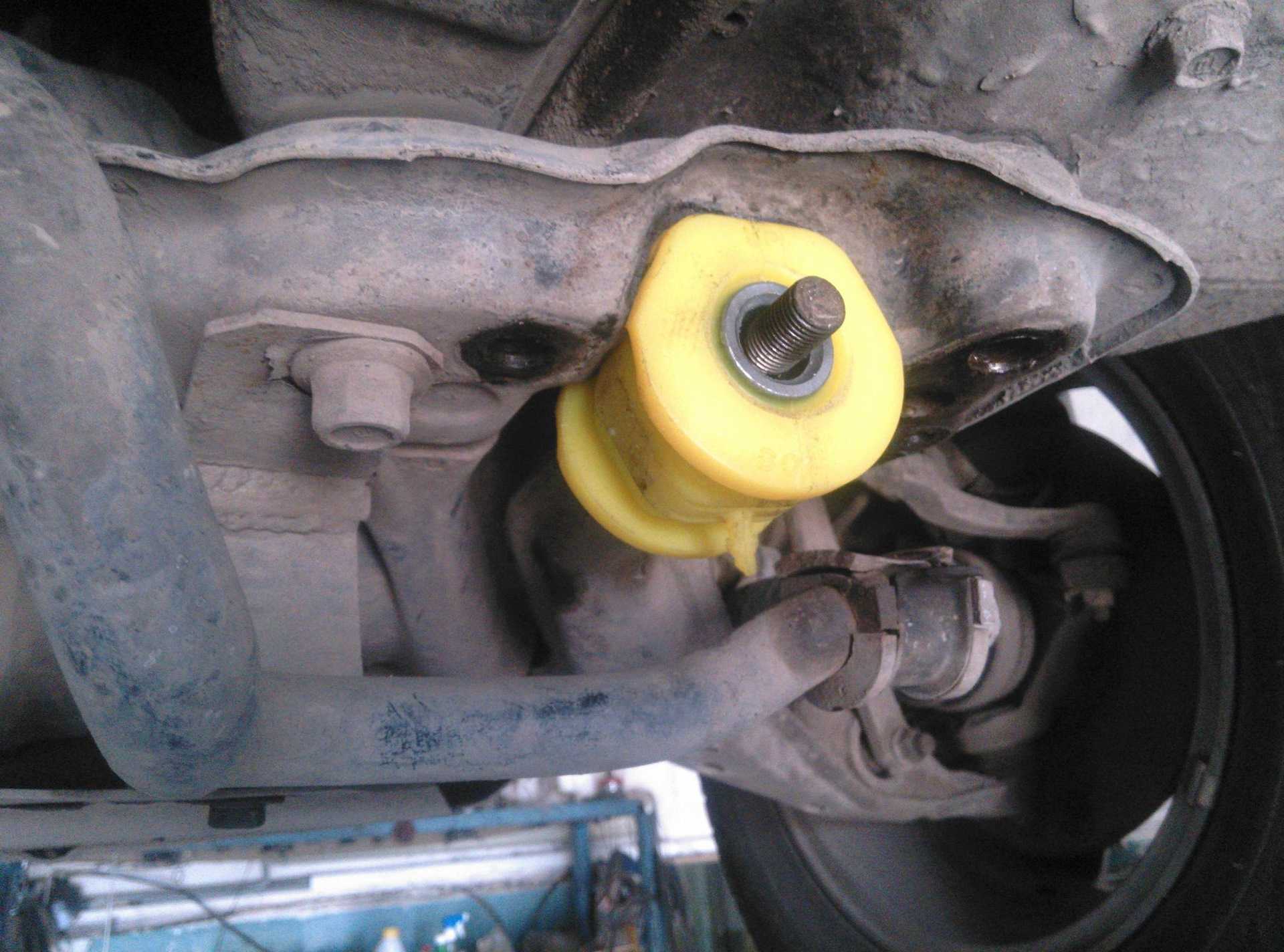

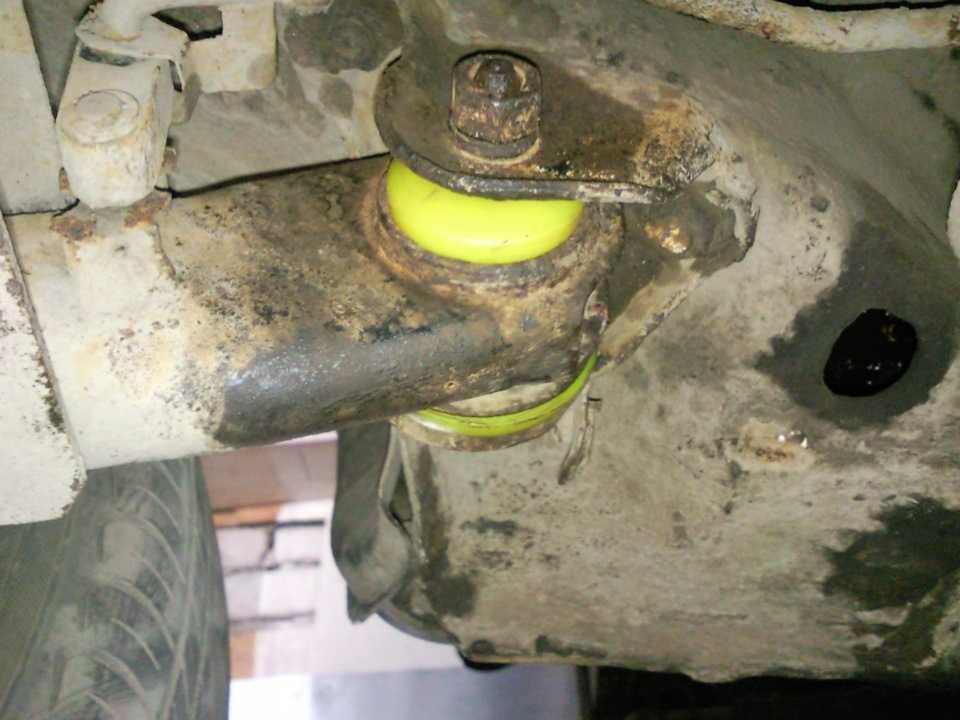

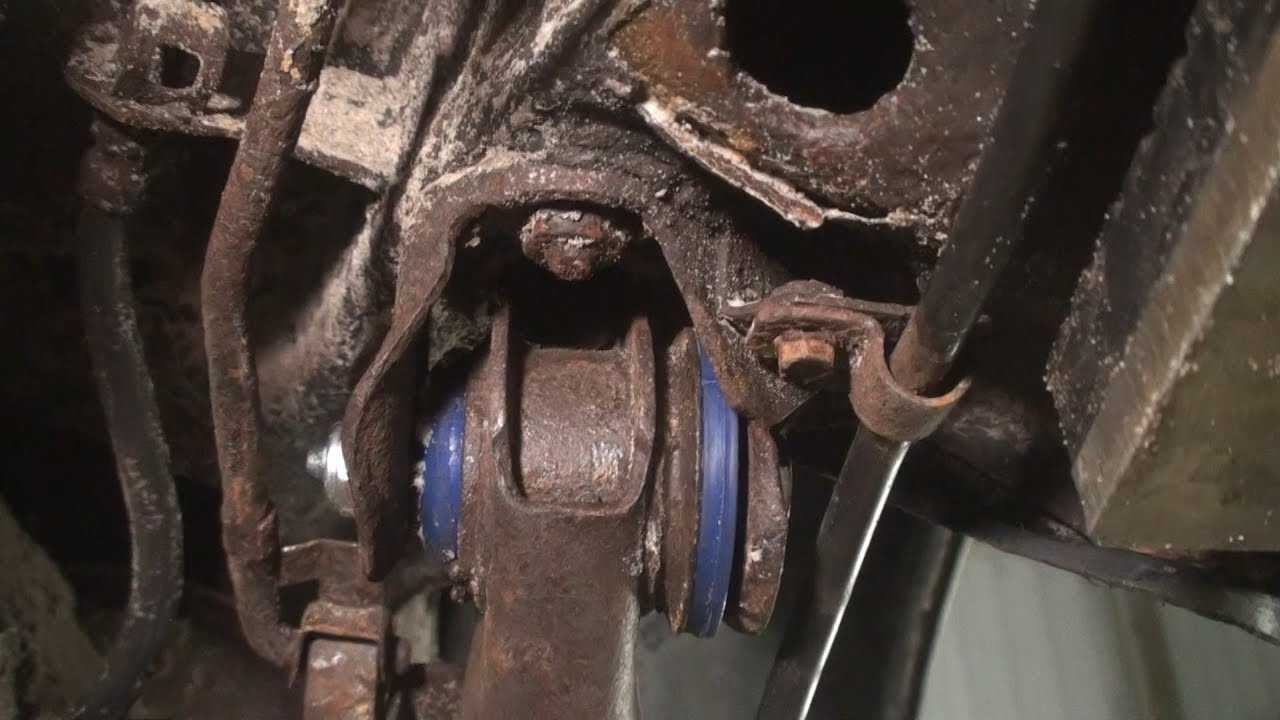

2. Со вставками из полиуретана. Более жесткая, что и является ее главным недостатком. При этом такая запасная часть намного дольше служит, так как она устойчива к изменениям температуры и деформациям.

Выбор сайлентблока по материалу делайте исходя из своего бюджета и предпочтений. Хорошие отзывы от экспертов и автолюбителей заслужили производители БелМаг, СЭВИ, SS20 и Boge.

Как проводится замена

Перед началом работы установите автомобиль над ямой или загоните на эстакаду. Обязательно зафиксируйте колеса при помощи башмаков. Далее придерживайтесь инструкции:

1. Снимите заднее колесо. Без него будет намного проще работать.
2. Для замены сайлентблока вам не потребуется снимать заднюю балку, поэтому не торопитесь проводить демонтаж.

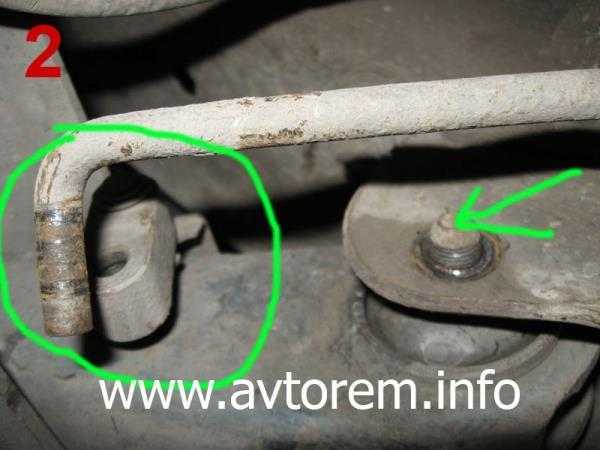

3. При проведении работы на левой стороне, вам потребуется снять тягу, относящуюся к регулятору давления в задней части тормозной системы. Для этого вам потребуется извлечь трос «ручника» из крепления, расположенного по правой стороне, и фиксирующую скобу тяги.

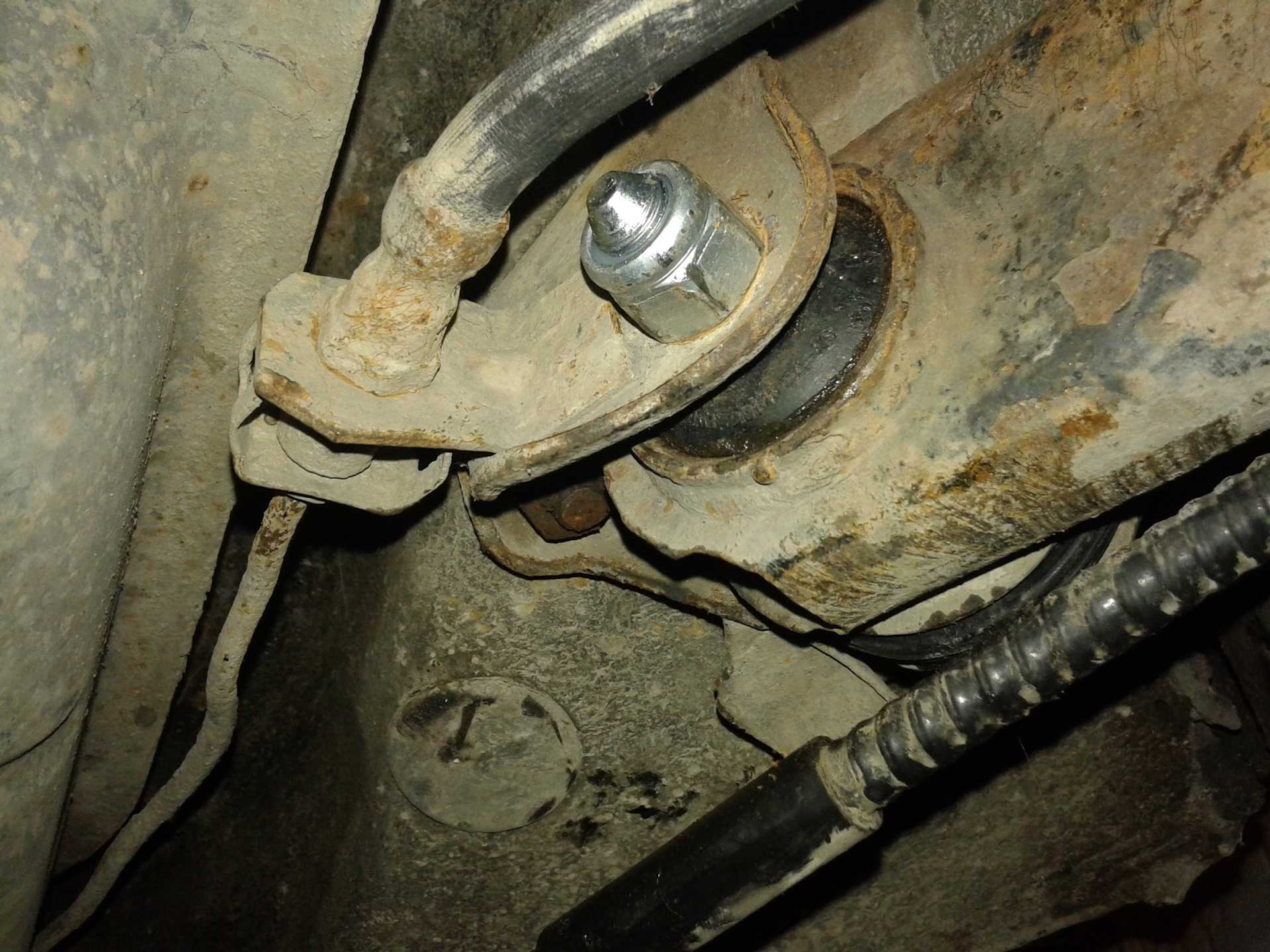

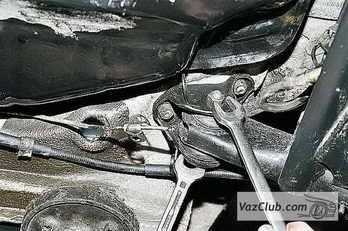

4. Ключом на 12 открутите гайку, располагающуюся на креплении задней балки. Тут вам может потребоваться создать дополнительный рычаг при помощи торцевого ключа, который накидывается на вороток. После того как вы уберете этот болт, поднимите на домкрат ту сторону автомобиля, на которой проводятся работы.
5. Аккуратно отведите балку вниз, чтобы она вышла из проушины. Следите за своими действиями, так как вы рискуете оборвать тормозной шланг.

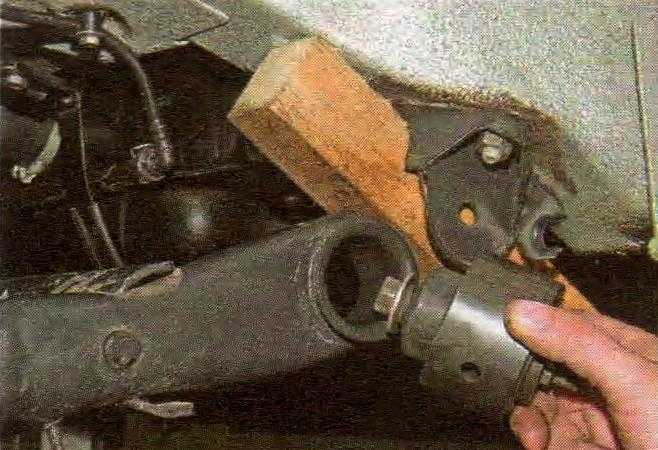

6. Заранее подготовьте деревянный брусок, который на этом этапе необходимо будет разместить между кузовом и проушиной. При этом балка должна находиться ниже проушины.

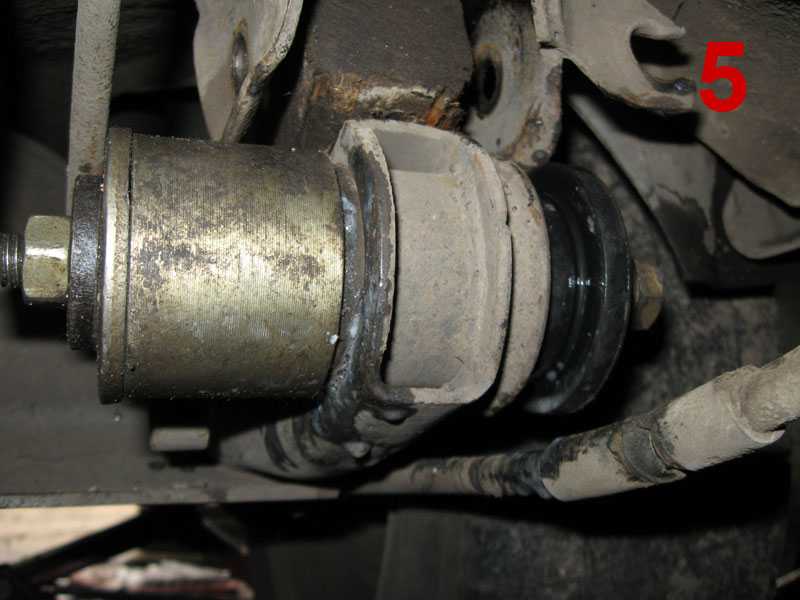

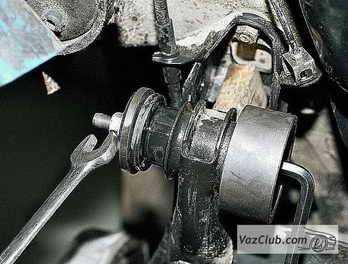

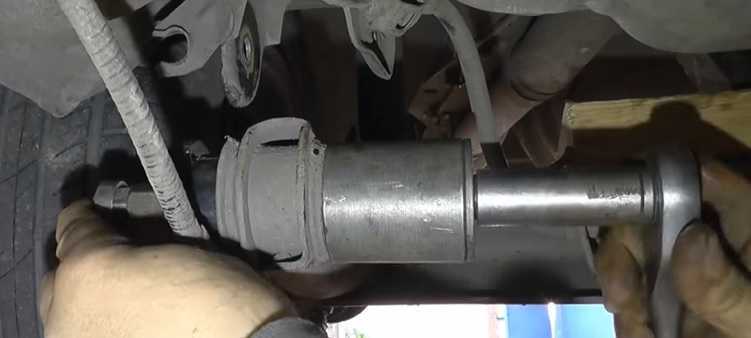

7. Далее работу можно провести со специальным инструментом, но мы расскажем, как демонтировать сайлентблок без съемника. Возьмите металлическую трубку и молоток, ими выбейте старые втулки.

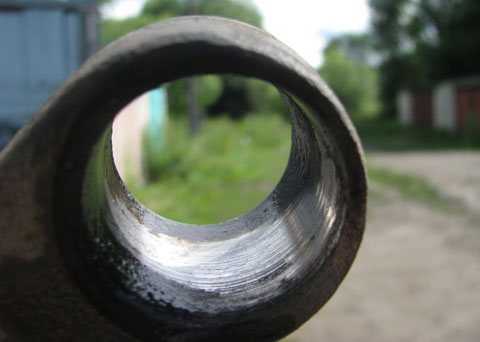

8. Очистите посадочное место.
9. Для того, чтобы облегчить себе опрессовку, смажьте посадочные места мыльным раствором или жидкостью для мытья посуды. В этом случае запрещено смазывать посадочные места маслом или солидолом, так как эти химические составы со временем разъедают резиновую часть детали.

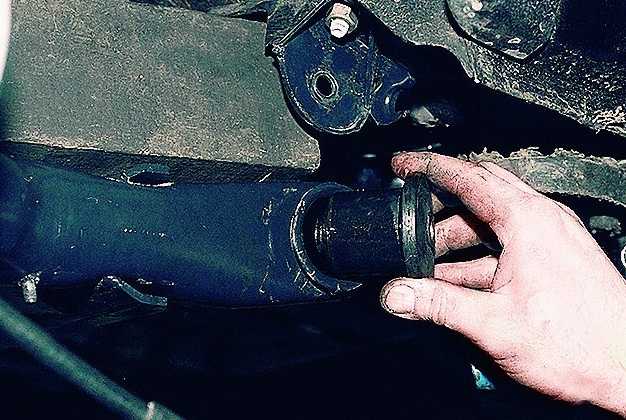

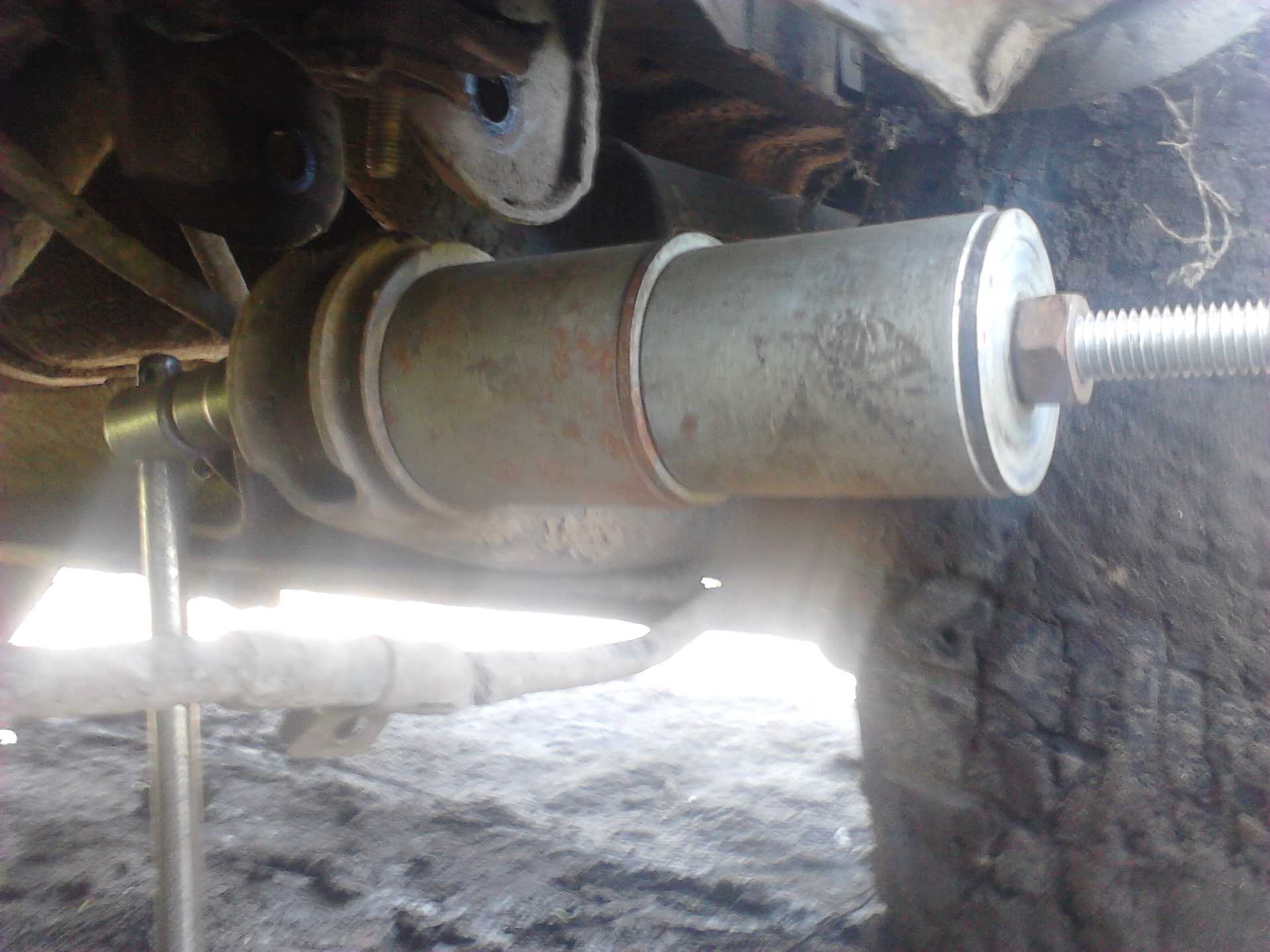

10. При помощи молотка или специального инструмента запрессуйте сайлентблоки на местах. Проведите обратную сборку автомобиля.

Необходимые инструменты

Первое, что необходимо сделать, это приобрести подходящие сайлентблоки (см. статью “Какие сайлентблоки лучше, резиновые или полиуретановые”). Самым простым вариантом будет покупка детали из износостойкой резины. Но, в этом случае нужно готовиться к быстрому их изнашиванию. Более долговечны запчасти, сделанные из полиуретана, но стоят они в 3 раза дороже. Желательно использовать родные сайлентблоки. При желании можно использовать деталь от ВАЗ-2110, они считаются более долговечными. С установкой такой резинки придется повозиться, она чуть-чуть больше по диаметру, и на место легко не встанет.

• Вороток;

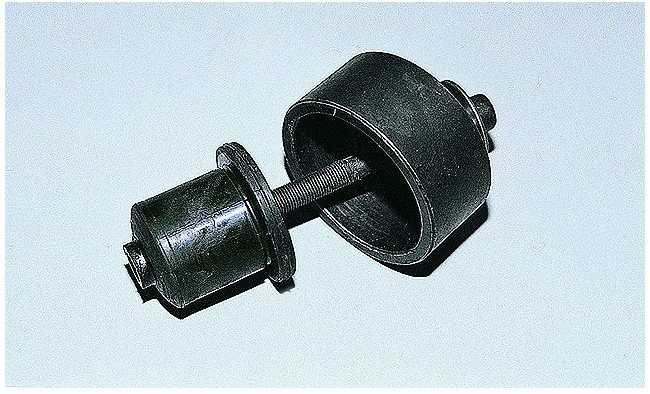

• Съемник для сайлентблоков;
• Монтировка;
• Домкрат;
• Щетка металлическая;
• Тяжелый молоток или небольшая кувалда.

Способы замены

Мы расскажем вам о двух основных способах замены сайлентблоков на задней балке «десятки», которые с легкостью можно применить в гаражных условиях.

Какой именно метод выбрать — решайте сами. Но ознакомьтесь перед этим с ними более подробно.

Первый способ

Особой сложности метод не имеет, если четко следовать инструкции. Для начала отметим, что сайлентблок находится снизу автомобиля. Следовательно, вам потребуется домкрат или смотровая яма.

Дефекты

1. Поднимите автомобиль при помощи домкрата или загоните его на смотровую яму. Второй вариант удобнее, поскольку так обзор днища окажется лучше. Да и работать стоя куда удобнее, нежели лежа под машиной.
2. Снимать полностью заднюю балку не обязательно. При ее демонтаже потребуется снимать дополнительно тормозные шланги, что требует много времени.
3. Лучше отсоедините колдун, чтобы не повредить его в процессе ремонта. Но снимайте аккуратно.
4. Теперь демонтируйте гайку ключом на 19 миллиметров. Усилие придется прикладывать серьезное, потому некоторые автовладельцы зовут на помощь товарищей. Если помощников нет, обработайте предварительно резьбу всемогущим средством WD40 или простой водой. Это даст креплению окислиться. Затем очистите его металлической щеткой, что позволит легче снять элемент.
5. Ломом немного опустите балку вниз, но полностью снимать ее не стоит.
6. На балке имеется резинка, которую следует отрезать, иначе она будет мешать в процессе работы. Только учтите, если резинка старая, ее смело удаляйте. Хорошее изделие лучше демонтировать, просверлив небольшое отверстие.
7. Теперь сайлентблок снимается.
8. Новая деталь обильно смазывается, и вдавливается на свое законное место. Только не используйте для смазки солидол, поскольку это вещество разъедает деталь. Лучшим вариантом смазки служит обычное мыло или любое подручное моющее средство.
9. Верните на место колдун и закрутите балку.

Второй способ

Второй вариант замены сайлентблока еще проще. Но он также имеет свои хитрости.

Простой способ

1. Поднимите машину на домкрате или загоните на смотровую яму.
2. Все тем же ключом на 19 миллиметров демонтируйте гайки крепления на задней балки. Это позволить отсоединить балку от кронштейна.

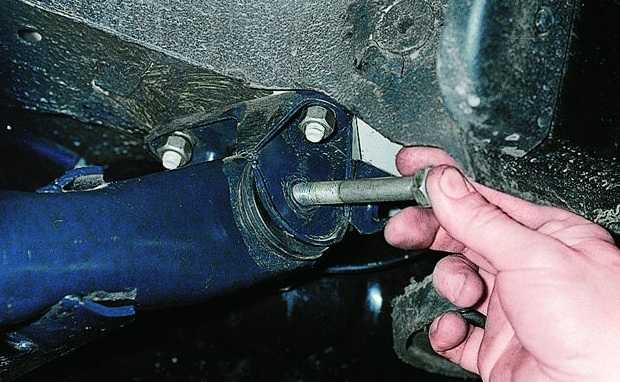

3. Извлеките выкрученный болт, отведите немного вниз проушину задней балки.
4. Для облегчения работы вставьте между балкой и кузовов брус из дерева, по размерам примерно равный обычному строительному кирпичу.

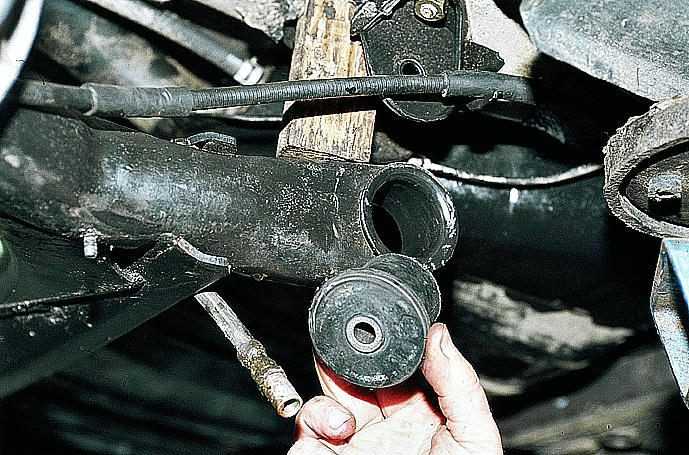

5. Извлеките сайлентблок, нанеся по нему удары молотком.
6. Смажьте новый блок чем-то скользким, что позволит элементу лучше выполнять свою работу.

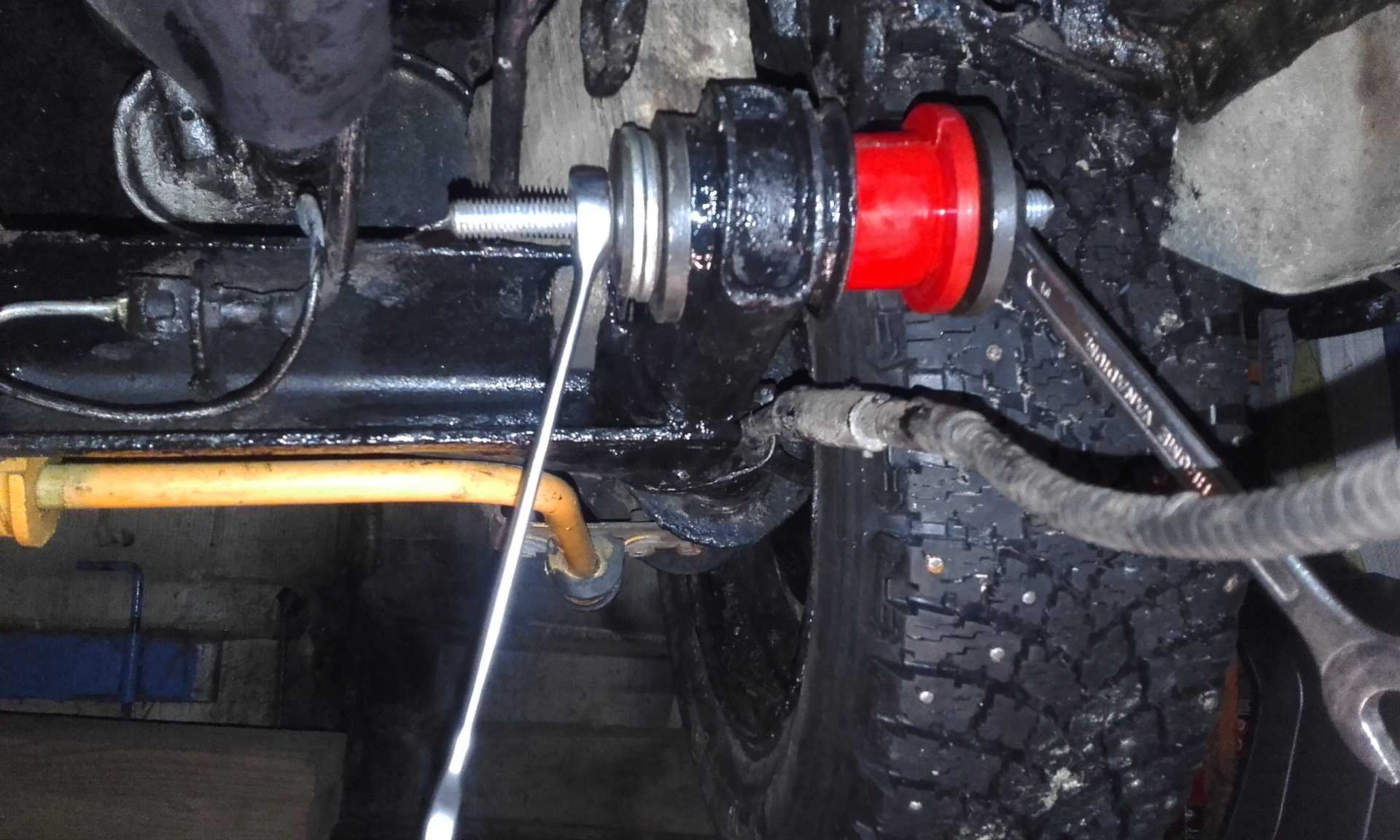

7. Запрессуйте сайлентблок на его место.
8. Уберите вставленный брус и верните балке ее изначальное положение, закрепив ее крепежными элементами.

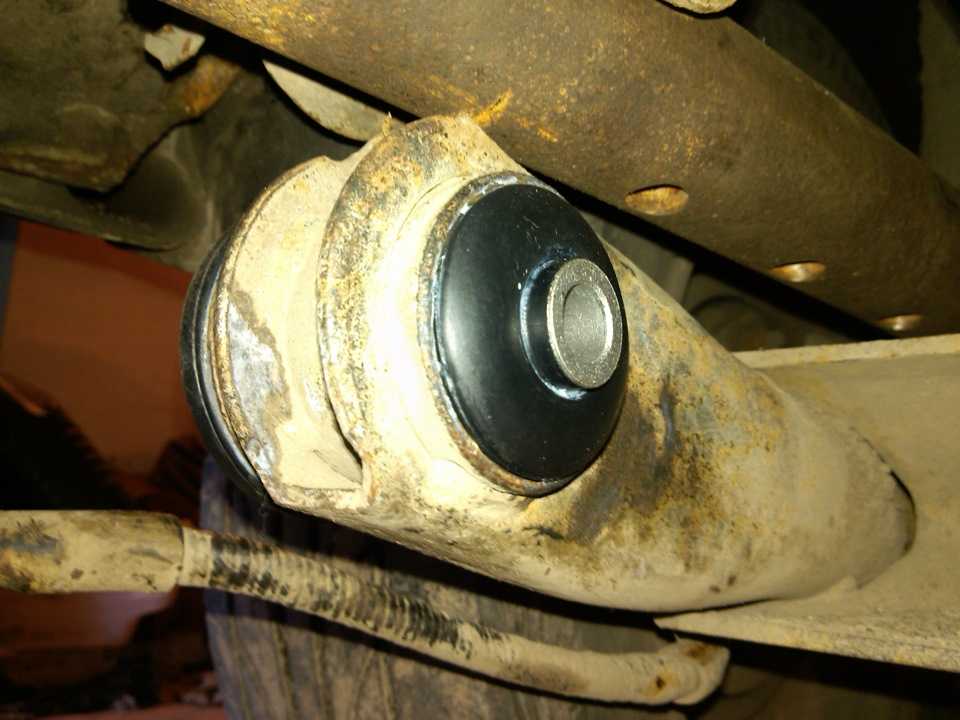

На этом процедуру замены сайлентблока задней балки вашей отечественной «десятки» производства компании АвтоВАЗ можно считать завершенной.

Оба способа позволяют самостоятельно, без лишних проблем решить вопрос вышедшего из строя сайлентблока. Не забудьте на всякий случай позвать товарища в гараж, который поможет вам на наиболее затруднительных этапах.

Приступаете к самостоятельному ремонту автомобиля? Тогда объективно оцените свои силы, знания, степень терпения

Предстоит столкнуться со сложной многокомпонентной системой, где необходимо будет учитывать состояние каждой детали, чтобы выполнить замену неисправной и разобраться, например, как поменять задние сайлентблоки на ВАЗ 2109 и что важно  делать на том или ином этапе.

Замена сайлентблоков задней балки в колхозных условиях

Как обещал Всем доброго времени суток, коллеги. Как обещал, фотоотчёт замены сайлентблоков задней балки. Итак. Проблема назрела давно, зад стал достаточно жёстко проходить препятствия, потом появился скрип, как на телеге едешь. Снял одно заднее колесо, посмотрел на сайлент. Уставший. Заказал сайленты в Емексе, посмотрел цены и предложения, выбрал для себя продукцию Ростеко, Балаково, полиуретан. СтОят как и Лемфёрдеры, но…короче выбрал эти. Пришли. Они достаточно массивные Начал с правой стороны. Провозился долго, т.к. в первый раз на Ларгусе делал это. Подбирал из гаражных лабазов подобие съёмника. С левой стороной справился по старым граблям уже часа за два с перекурами. Итак по порядку. Понадобится: ключи-головки на 21 (болт аммортизатора), на 18 ключ рожок и головки. Домкрат штатный и подкатной. Положение машина на яме, на колёсах, на ручнике. Ослабляем болты колеса, выкручиваем болт на 21 аммортизатора, аммортизатор пусть висит, вывешиваем борт повыше, насколько можно. Домкратом подкатным.

вынимаем из креплений провод датчика АБС, чтобы не порвать при манипуляциях.

Ослабляем (не выкручивая!) болт крепления балки к кузову, болт и гайка на 18. для гайки пригодится рожок или накидушка

подкладываем под барабан и балку деревяшки, поддомкрачиваем от падения балку штатным домкратом и выкручиваем три болта на 18 крепления кронштейна к кузову. балка при этом (если ничего не подкладывать) падает вниз. кронштейн я не снимал, просто сдвинул его по тросу ручника к переду машины

пружину просто вынимаем и откладываем в сторону далее убираем деревяшки и приспускаем балку домкратом. кому как удобно, всё индивидуально. Вот и виновник торжества!

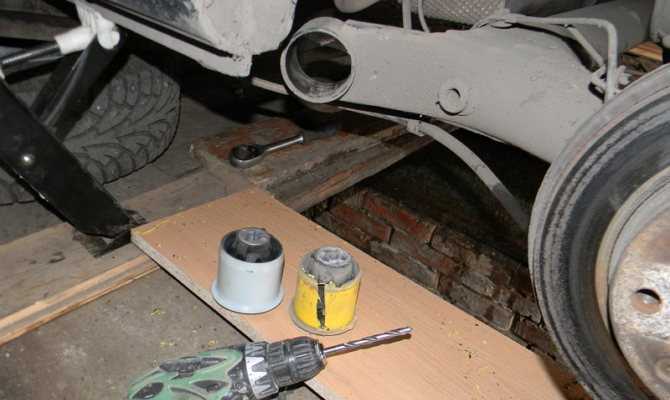

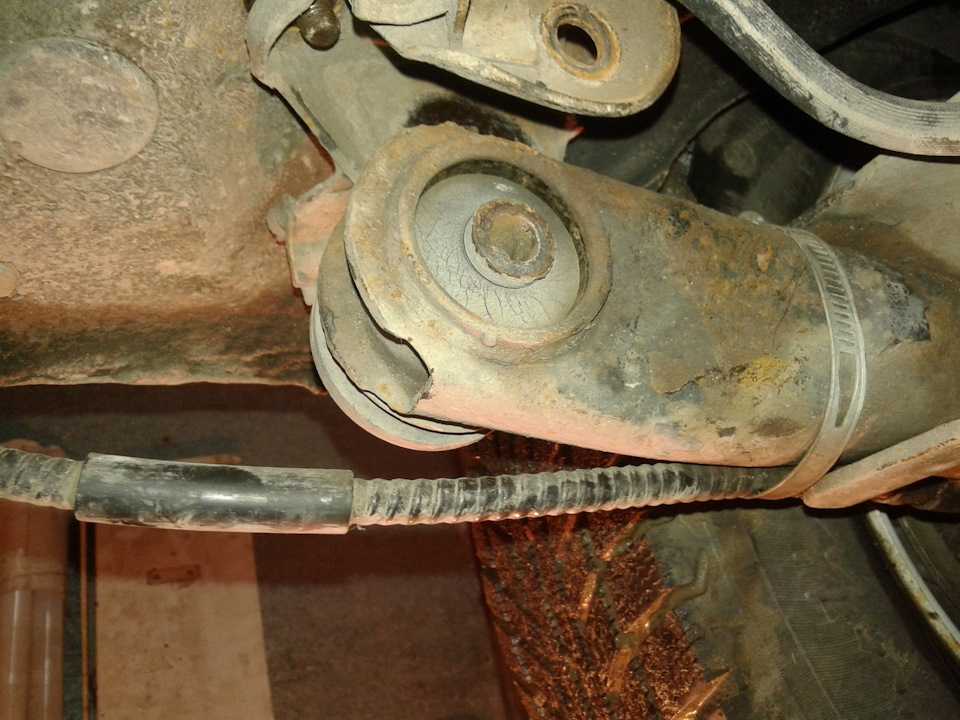

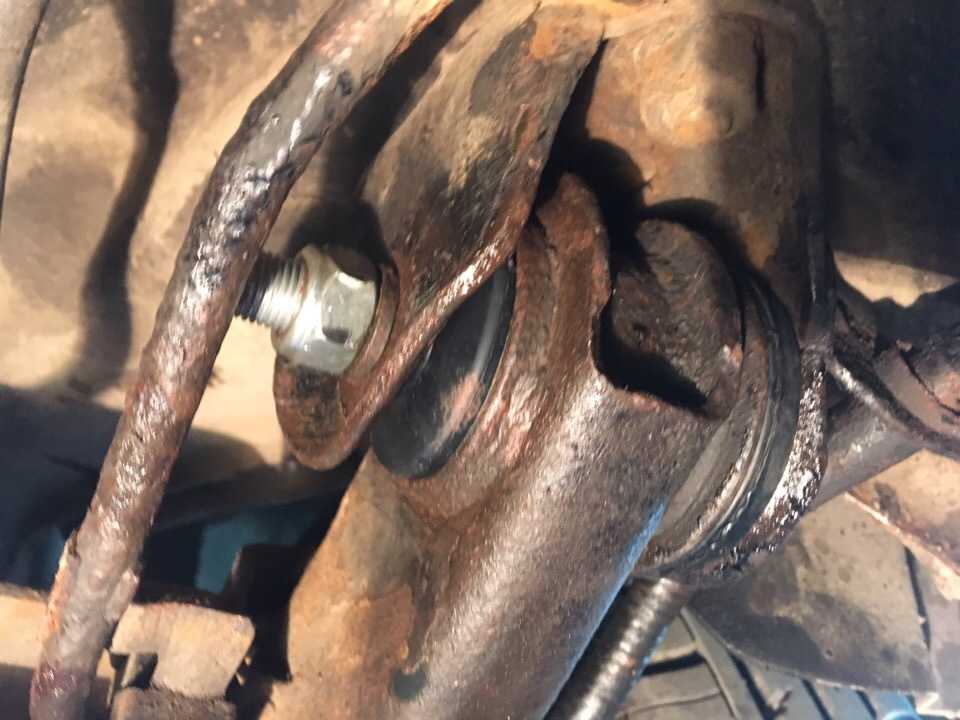

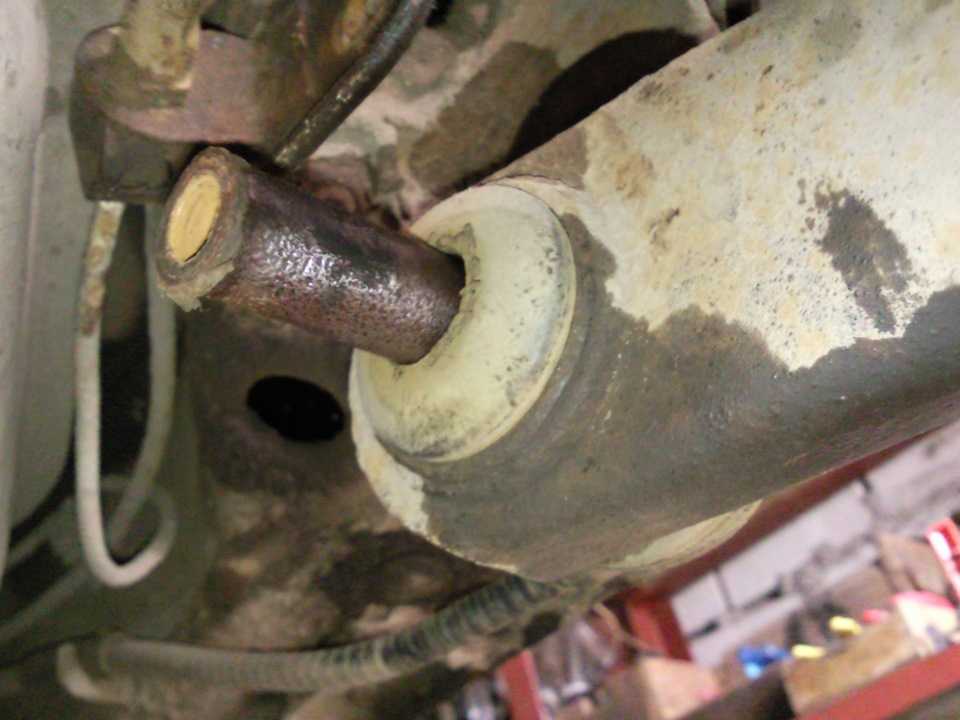

рваный и с втулкой давно в разводе. и начинается. чтобы выпрессовать этого гада, вставляем между кольцом балки и обоймой сайлента железную отвёртку и нещадно оббиваем обойму. всё равно на выброс

да

и ещё важно сориентировать сайлент по феншую, для этого я перед выбиванием пометил зубилом кольцо балки. далее, поиздевавшись над обоймой, берём штучку, примерно такую или подобную

далее, поиздевавшись над обоймой, берём штучку, примерно такую или подобную

и вбиваем её этому фашисту под ногти

уперевшись в торец обоймы, пробойник выбивает сайлент как по маслу.

возможно, мне помогло то, что втулки уже в сайленте не было

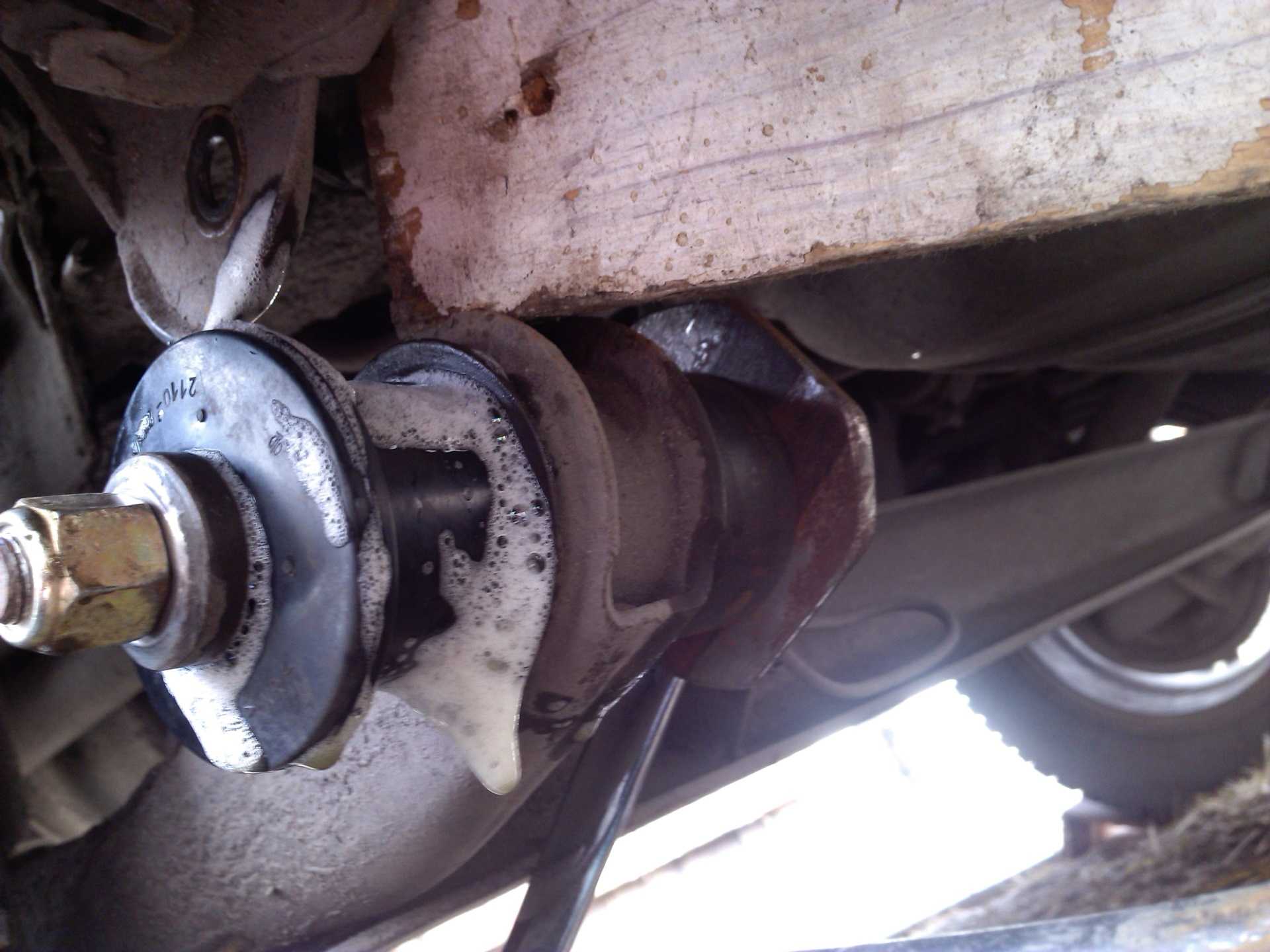

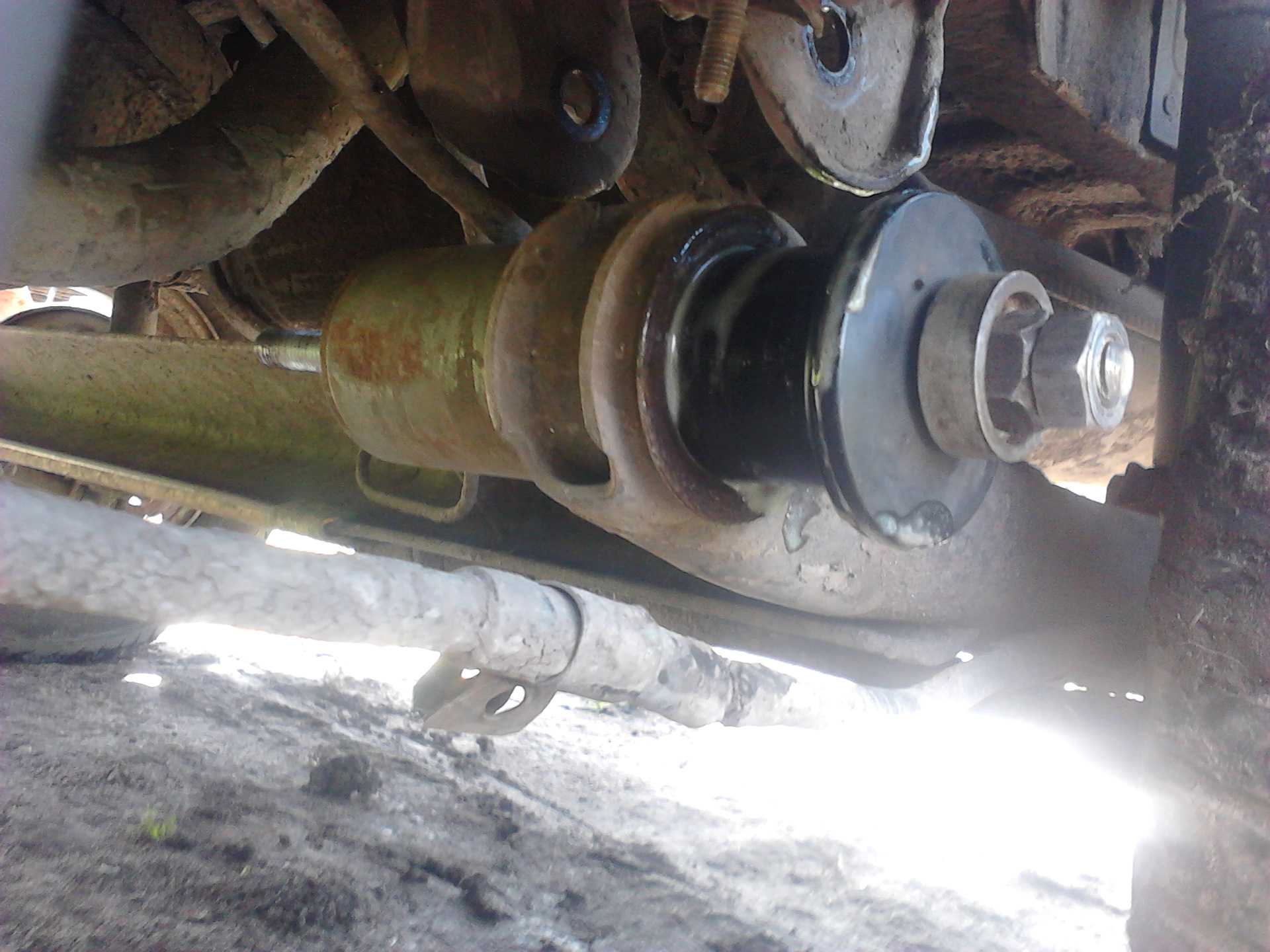

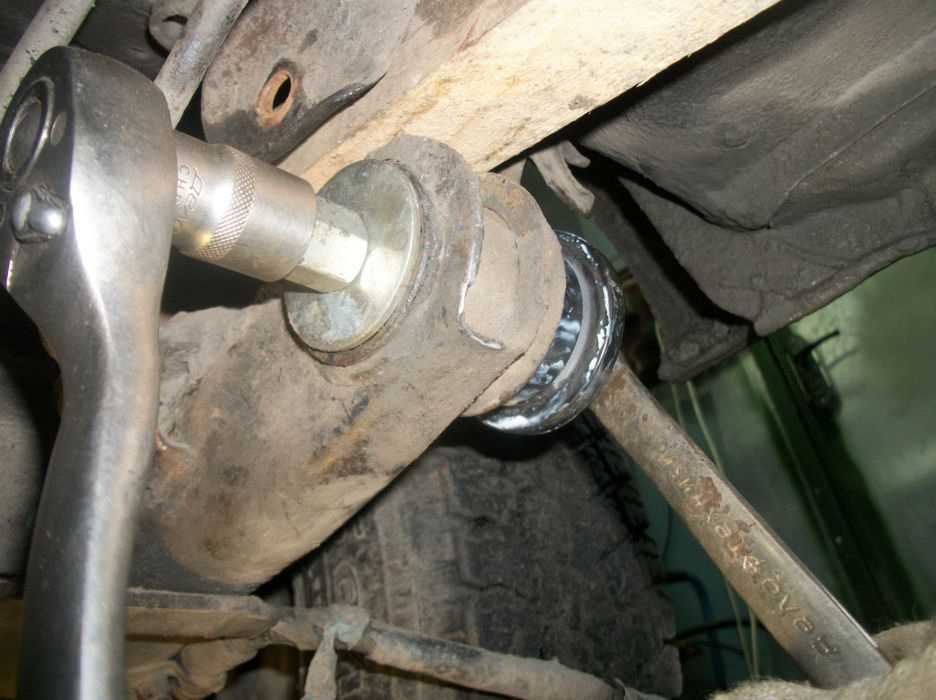

вот так понятнее будет Запрессовка. вот это тоже интересная тема… Перебрав старые гаражные заготовки, понял, что ни одна не подойдёт, т.к. диаметр этих сайлентов больше. Но…гараж есть гараж. и …

вот это пригодилось при запрессовке до «выхода носика»

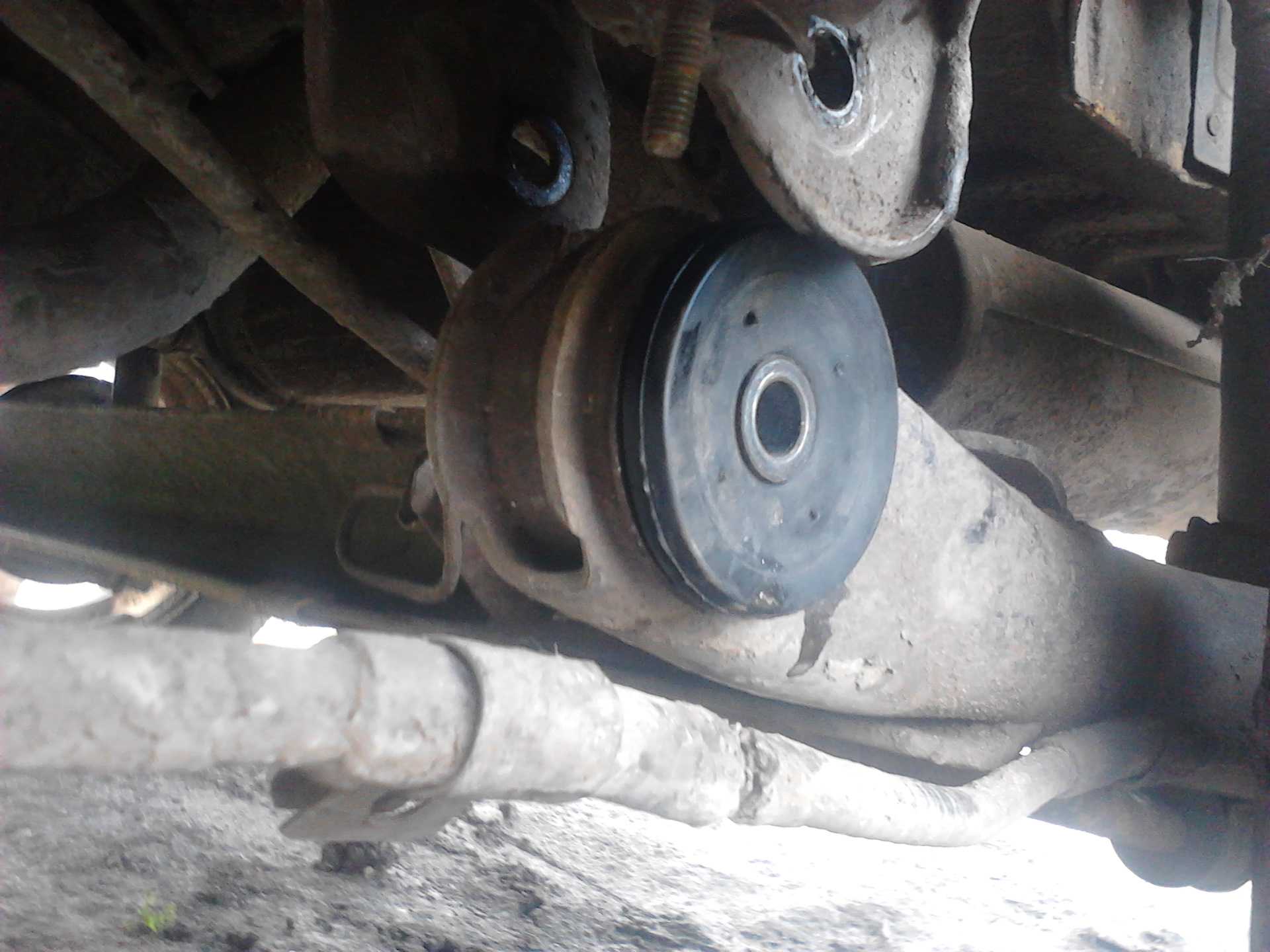

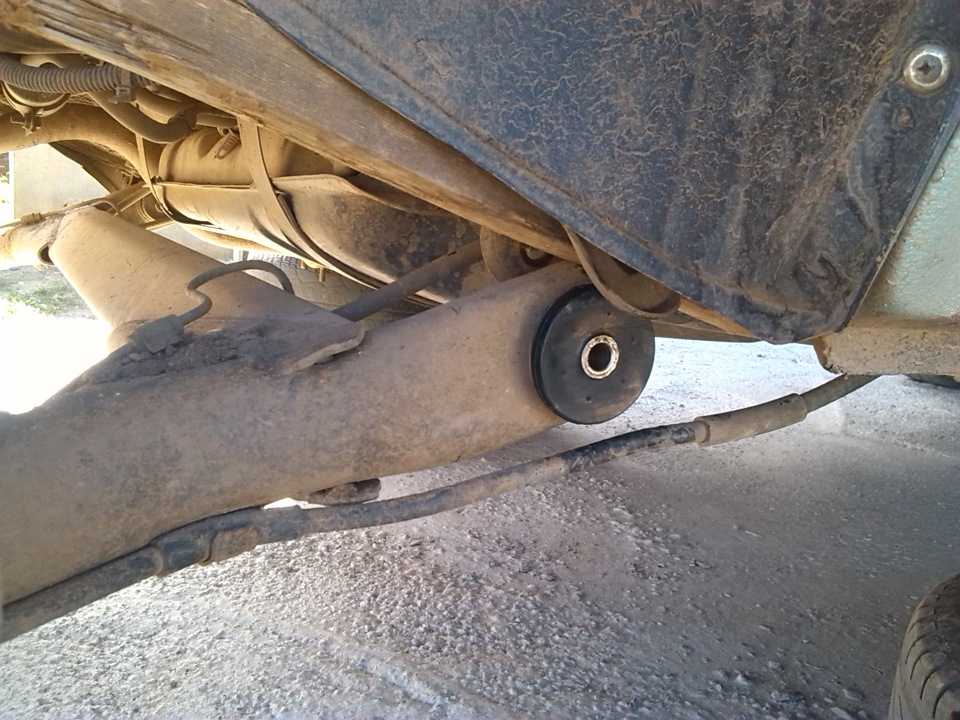

вот так выглядит, когда «носик» сайлента выходит из кольца балки. В общем, смазываем (протирая сначала посадочное место в кольце балки) любой смазкой, какая в наличии, хоть мылом (я использовал графитку) посадочное кольцо и обойму сайлента. не возбраняется снять крупным напильником фаску с края обоймы. далее шпилька, гайки и поехали. не забываем сориентировать сайлент по выставленным меткам, в общем, как положено. и работаем ключами. в процессе поправляем, проверяем, убеждаемся. сайлентблок должен залезть как тут и был. правильно сориентированным и до упора.

А далее сборка в обратной последовательности. Не забываем пружину назад поставить. Болт балки не затягиваем. Собрав всё в кучу, ставим колесо, снимаем машину с ручника, она расправит «крылышки», а далее затягиваем болт крепления сайлента в кронштейне и болт крепления аммортизатора к балке. Всё под весом машины. Собираем инструмент, закрываем яму, моем руки, переодеваемся, выкатываем ларгуса, офигеваем от счастья и от осознания своих «прямых рук», закатываем машину в гараж с концами (на сегодня) и обмываем «с устатку», а то «не похОдит». Всё

Всем спасибо за внимание. Бонус трэк: сфоткал с автовоза: обновленный ларгус

новая решётка (не сфоткал, ракурс не подошёл). какая то версия Клаб, с шильдиками, выхлоп странный, крашеный, и диски от Хрея или Весты. Что за птица не знаю. ПС. шпильку купил на М10. подходит. Метр 50 рублей. и 10 гаек новых. разовый отрез шпильки примерно 23 сантиметра. В общем, срывается резьба на ней в процессе. раскрутил, вынул, выкинул, отрезал новый кусок и продолжаем. На правой стороне срывал резьбу 4 раза, на правой уже один раз. При запрессовке не дурим не глядя — постоянно контролируем процесс и будет счастье

Необходимые инструменты для замены стоек

Как я уже говорил, замена задних стоек ВАЗ 21099, равно как и остальных ответственных элементов узла, не потребует сложного и редкого инструмента. При проведении ремонтно-восстановительных работ мной использовались:

• подкатной гидравлический домкрат;
• чурочки для установки машины;
• набор рожковых ключей;
• баллонник для снятия колёс;
• изогнутый накидной ключ на 17;
• деревянные бруски;
• монтажка;
• молоток или небольшая кувалдочка.

Кроме того, стоит заранее озаботиться приобретением инструментария, позволяющего запрессовывать сайлентблоки. Её автовладелец можно собрать и сам. Для подготовки нужны:

• болт диаметром 12 мм и длиной не меньше 170 мм;
• металлическое кольцо обойма (подойдёт от старого ступичного подшипника) диаметром около 50 мм и высотой 40 мм;
• мощная гайка для болта.

Теперь пробежимся по требуемым комплектующим. Поскольку мной проводится полная замена задних стоек ВАЗ 21099, то вполне логично, что мне понадобится полный комплект: стойки на обе стороны, пружины к ним, прочие расходники. Но что касается именно пружин, то нужно смотреть «на месте» — если они в удовлетворительном состоянии, то ремонт вы сможете ограничить лишь стойками.

Также для замены понадобятся сайлентблоки — их заводской каталожный номер 2108-2914054-10. Они подходят для всех автомобилей семейства 09

И здесь важно не перепутать, поскольку у резинок для «десяток» и «двенашек» номер практически одинаков, но они не являются взаимозаменяемыми

Подготовительные работы

Подготовка к ремонтно-восстановительному процессу включает в себя сбор всего требуемого для производства работ инструмента и поддомкрачивание задней части авто. Делается это просто:

• Автомобиль припарковываем на ровной поверхности.
• Ставим на ручной тормоз, затем устанавливаем противооткатные упоры.
• Поддомкрачиваем заднюю часть, затем подставляем под машину чурочку.
• Аналогичным образом поступаем со второй задней стороной.
• Далее откручиваем и убираем задние колёса.

Чтобы не столь проблематичной оказалась замена, задний амортизатор ВАЗ 2109 и саму балку обязательно следует отмыть с помощью мойки высокого давления. Отмывать необходимо со стороны задних колёсных арок. Водные процедуры можно провести как самому, так и доверить работникам автомоек

Особенно важно уделить этому процессу внимание в случае, если автомобиль до ремонта активно эксплуатировался по грязи и пыльным дорогам
