Замена подшипника передней ступицы рено логан сандеро (renault sandero logan)

Короткие рекомендации

Выбирая новую деталь для замены подшипника передней ступицы на автомобиль Рено Логан, внимательно изучайте состояние упаковки и наличие консервационной смазки

Важно, чтобы деталь при вращении не заедала. На корпусе должны отсутствовать следы коррозии, эти же рекомендации подходят при смене опорного шарикоподшипника Logan

Приобретать запчасти лучше в сертифицированных магазинах, причем, цена ниже 1 500 рублей должна настораживать.

Во время ремонта стоит проверить состояние всех элементов передней подвески. Накидные головки могут быть использованы в качестве оправок. Если есть сомнения в своих способностях, то этап запрессовки шарикоподшипника лучше доверить мастерам. После ремонта нужно отрегулировать в сервисном центре развал-схождение.

Спецификация запчастей

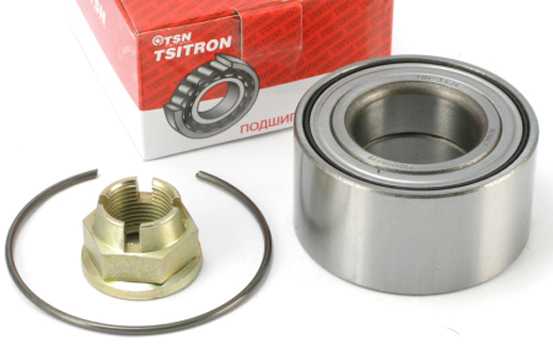

Прежде всего необходимо правильно подобрать подшипник. Для этого нужно знать артикул ступичного подшипника Рено Логан. Для автомобилей с системой АБС и без неё потребуются разные подшипники. В первом случае на месте резинового сальника подшипника расположена специальная магнитная полоса, которой нет на подшипнике для автомобиля без АБС. Если такой подшипник поставить на машину с антиблокировочной системой, АБС не будет работать, о чем просигнализирует соответствующий индикатор на панели.

Приобретать лучше оригинальные запчасти бренда SNR, которые идут в комплекте с новой затяжной гайкой и стопорным кольцом. Но существуют и другие варианты, доверия заслуживают производители FAG, FEBI, SKF.

Для обычного варианта артикул подшипника – 771205779, а его номер – R155.75, для Логана с АБС – 6001547686, с номером R155.16. Перед покупкой можно проверить размеры подшипника передней ступицы. Внутренний диаметр – 37 мм, внешний диаметр – 72 мм, ширина – 37 мм.

Способ n2

Колеса поочередно проверяются на наличие люфта. Каждое из колес поднимается на домкрате (не забываем за башмаки) и колесо необходимо покачать в вертикальной и горизонтальной плоскости и затем прокрутить.

При неисправной ступице будет ощущаться люфт, тем больше, чем сильнее разбит подшипник, а при прокручивании колеса появится шум, иногда с явным перекатыванием шариков.

Однако люфт колеса может быть вызван и неисправностью элементов подвески или рулевого управления. Для точности проверки необходим помощник. Он должен нажать на педаль тормоза, и в этом положении еще раз проверить люфт колесного подшипника, качая колесо в вертикальной плоскости. Если люфт остался, то его причина в неисправности подвески, когда же он исчез, то это признак износа подшипника ступицы.

Если подшипник исправен, то никакого люфта нет вообще.

Передний ступичный подшипник Рено Сандеро с АБС

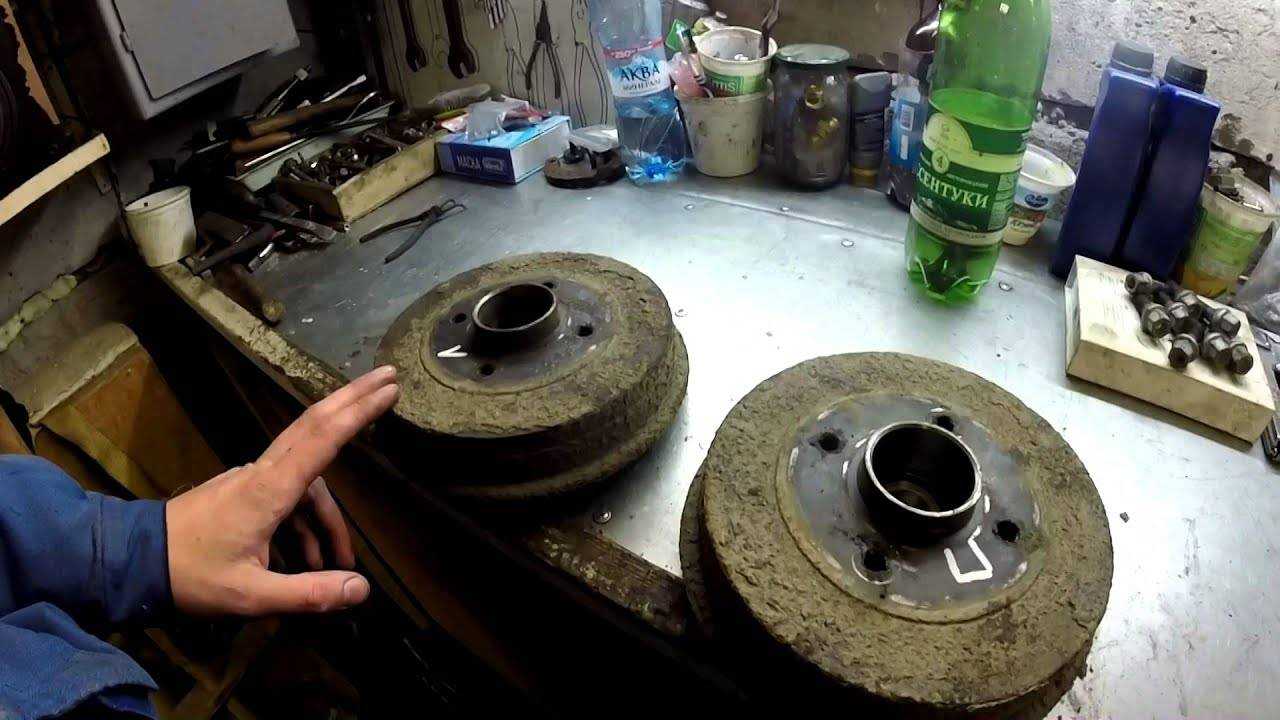

Подшипник задней ступицы является неотъемлемой деталью ходовой части любого автомобиля. Он необходим для обеспечения вращения и удерживания колесной ступицы в поворотном кулаке. Особенность изделия такова, что им воспринимается подавляющая доля нагрузки, передаваемая неровностями дорожного полотна.

По опыту замечено, что на Рено Сандеро данный подшипник задней ступицы имеет ресурс в пределах 100-130 тыс. км. На его величину сильное воздействие оказывают условия, в которых эксплуатируется конкретно взятый автомобиль. Владельцы Renault Sandero подтвердят, что если ходовая часто воспринимает сильные перегрузки, выраженные в ударах о дорожные неровности, то подшипник способен огорчить своим преждевременным выходом из строя.

Процесс установки

Для того чтобы провести замену данной детали на Рено, нужно запастись следующим инструментом: ключи на 18 и 16, подъемный механизм (домкрат или подъемник), пресс или тиски, а также устройство для демонтажа и монтажа стопорных колец.

Сама замена начинается с того, что нужно ослабить гайки колеса и выкрутить ступичную гайку, после чего поднять авто на домкрат. Стоит отметить, что на подъемнике работать будет более удобно. После демонтируется само колесо. Потом нужно демонтировать гайку рулевого наконечника и выбить палец наконечника из поворотного кулака. Когда эта операция завершена, нужно открутить гайки болтов крепежа стойки к поворотному кулаку. Затем уже можно открутить гайку от болта, что держит палец шаровой опоры.

После выполнения предыдущих пунктов можно открутить суппорт. Нужно закрепить его каким-либо образом. Лучше будет подвесить на проволоку – так не будет риска, что суппорт упадет. Далее откручивается диск с суппортом и демонтируются болты из стойки амортизатора. Это позволит достать поворотный кулак вместе со ступицей.

В том случае, если есть пресс, заменить подшипник можно самостоятельно. Для этого нужно снять опорное кольцо и выдавить подшипник из кулака. После этого можно брать новый и устанавливать при помощи пресса.

Сборка осуществляется в обратном порядке

Очень важно соблюдать аккуратность и сильно затянуть ступичную гайку

Также важно надежно стянуть болт шаровой и гайку рулевого наконечника

Как проверить ступичный подшипник: пошаговая инструкция

Есть несколько способов проверки данного элемента. Специалисты знают, как проверить подшипник проще всего. Для этого автомобиль устанавливается на ровную площадку. Мастер кладет руку на верхнюю точку колеса и начинает делать движения от себя к себе. Контактный элемент точно вышел из строя, если при этом будут слышны звуки, напоминающие щелчки.

Если щелчков не слышно, но сомнения остались, поднимаем машину на домкрате и прокручиваем колесо рукой. Если при этом слышен подозрительный гул или хруст – это явный признак неисправности. Во время проведения диагностики лучше расшатывать колесо во все стороны. Таким способом можно диагностировать подшипники как передней, так и задней ступицы.

Еще один признак неисправности – биение во время нажатия на педаль тормоза. Проблема здесь может заключаться не только в подшипнике, но и в ступице, и в деформации тормозного диска. Даже небольшое отклонение от заданной плоскости может выбрать вибрацию на скорости. Кстати, биение не должно превышать 0,1мм.

В условиях мастерской ступичное биение измеряем специальным манометром, а в гаражных условиях используем отвертку. Этот способ заключается в следующем:

Прежде всего, внимаем колесо. Затем при помощи головки с воротком вращаем ступицу за ступичную гайку. Отвертку плоского типа опираем на скобу суппорта, а ее жало подводим к краю тормозного диска. Пока происходит вращение, отвертка должна находиться в неподвижном состоянии.

Если тормозной диск «бьет», отвертка будет его царапать в определенных местах. Все диски проверяем со всех сторон. Если было обнаружено биение диска, то снимаем его, поворачиваем на 180 градусов, опять устанавливаем и закрепляем. Повторяем все это, и если отвертка будет царапать диск чуть выше прежней царапины – значит, диск кривой. Если же царапины располагаются противоположно друг-другу, деформировалась ступица.

Последовательность выполнения ремонта

Стандартная процедура замены подразумевает снятие ступичной сборки с передней подвески. Вначале необходимо:

1. Снять защитный колпачок гайки ступицы (при наличии).
2. Подставить под колесо противооткатные упоры.
3. Открутить гайку ступицы.

Данную процедуру допускается выполнить позже. Но для этого понадобится ударный пневматический ключ. Момент затяжки гайки достаточно большой, поэтому на поднятой машине сорвать крепление обычным инструментом проблематично.

Далее переходим к демонтажу ступицы. Для этого необходимо обеспечить к ней доступ:

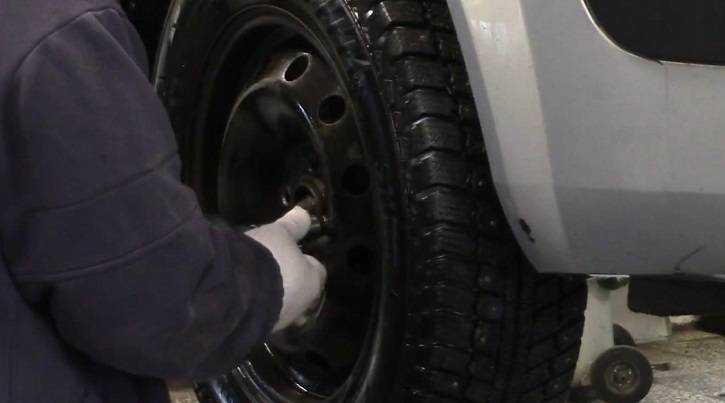

1. Ослабить болты крепления колеса.

1. Поднять машину на домкрате (подъемнике).
2. Открутить болты, демонтировать колесо.
3. Очистить резьбовую поверхность ШРУСа, выступающего со ступицы. Удалить загрязнения на болтах крепления тормозного суппорта. При необходимости нанести антикоррозионный агент, типа WD-40.
4. При износе тормозных колодок их необходимо утопить вместе с поршнем цилиндра. Для этого понадобится специальная струбцина или разводные плоскогубцы-зажимы.
5. После сведения колодок открутить крепление суппорта. Отвести в сторону. Стопор датчика ABS извлечь, снять деталь.

1. Открутить винты крепления и демонтировать тормозной диск. При закисании последнего воспользоваться резиновым молотком, нанося им легкие удары по обратной стороне.

Переходим к снятию ступичного узла:

1. Открутить гайку рулевого наконечника.
2. Направленными ударами по серьге тяги освободить деталь из посадочного места. Запрещено бить по торцу наконечника – существует возможность расклепать резьбу.

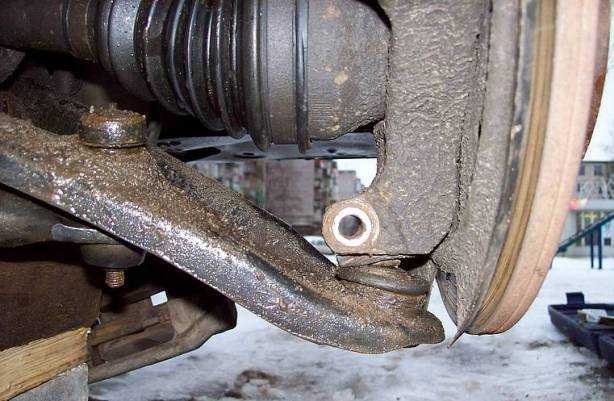

1. Выбить винт. Открутить и освободить шаровую опору. Рычаг отвести вниз.

1. Отпустить крепление стойки на кулаке.
2. Демонтировать ШРУС из посадочного места.

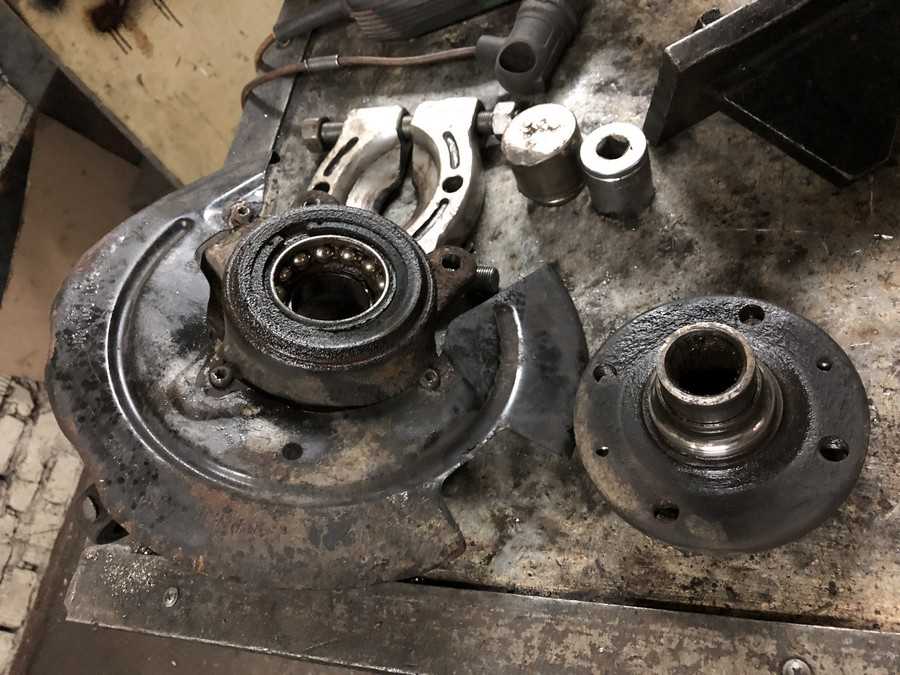

Теперь ступичная сборка полностью свободна. Можно приступать к замене подшипника. Для этого:

1. Вытащить стопорное кольцо.

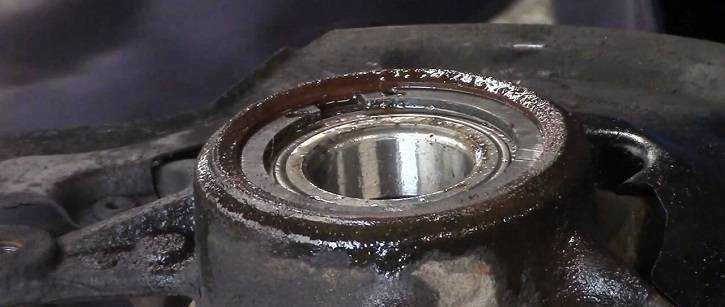

1. Спрессовать ступицу. Очистить внутреннюю поверхность кулака.
2. Установить кулак в пресс. С помощью проставки нужного диаметра выпрессовать старую запчасть из посадочного места.

1. Повторно очистить внутреннюю поверхность кулака. Можно использовать солярку, WD-40 или аналогичные средства.

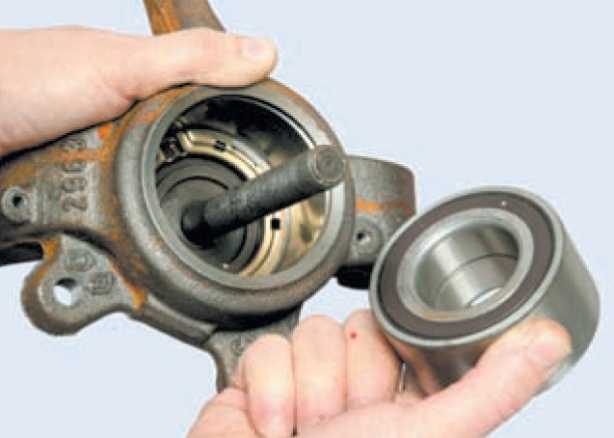

2. Запрессовать новый подшипник, соблюдая перпендикулярность и соосность плоскостей.

1. Установить стопорное кольцо.

1. Запрессовать ступицу.

Сборка ступичного узла производится в обратной последовательности.

Вариант замены подшипника с использованием съемника

При наличии набора съемных шайб владелец сможет провести замену без полного снятие кулака. Порядок выполнения:

1. Обеспечить доступ к ступице.
2. Подобрать проставку, равную по диаметру корпусу подшипника.
3. Впрессовать старую запчасть.
4. Очистить ступичную обойму, подготовить к установке новой детали.
5. Аналогично, постепенным закручиванием съемника, усадить запчасть на место.
6. Напрессовать ступицу.

Сборку производить в обратной последовательности.

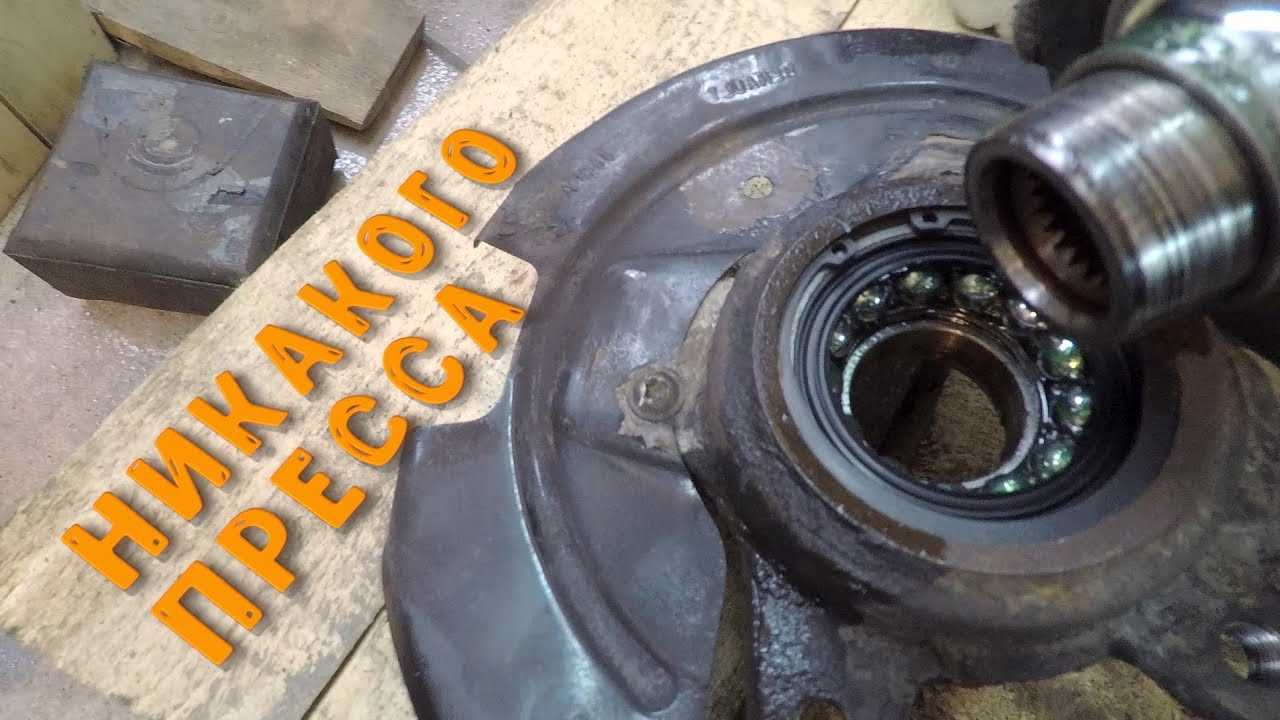

Замена ступичного подшипника подручными инструментами

При отсутствии пресса или съемника, возможен ремонт обычным набором инструментов

При этом очень важно соблюдать аккуратность – резкие удары способны нарушить целостность внешней обоймы

Проведение замены:

1. Разобрать переднюю подвеску.
2. Демонтировать узел, выбить ступицу.
3. Подобрать проставку с диаметром, равным внешней обойме подшипника.

1. Резкими, но аккуратными движениями выбить старую запчасть из посадочного места. Проставку необходимо центровать.

Очистить внутреннюю поверхность кулака. Оставшуюся на цапфе часть обоймы можно “подрезать” и расколоть зубилом

При этом важно не повредить поверхность

1. Аналогично установить новую запчасть на место.

1. Запрессовать ступицу.

После посадки новой детали важно не забыть установить стопорное кольцо

Спецификация запчастей

Прежде всего необходимо правильно подобрать подшипник. Для этого нужно знать артикул ступичного подшипника Рено Логан. Для автомобилей с системой АБС и без неё потребуются разные подшипники. В первом случае на месте резинового сальника подшипника расположена специальная магнитная полоса, которой нет на подшипнике для автомобиля без АБС. Если такой подшипник поставить на машину с антиблокировочной системой, АБС не будет работать, о чем просигнализирует соответствующий индикатор на панели.

Приобретать лучше оригинальные запчасти бренда SNR, которые идут в комплекте с новой затяжной гайкой и стопорным кольцом. Но существуют и другие варианты, доверия заслуживают производители FAG, FEBI, SKF.

Для обычного варианта артикул подшипника – 771205779, а его номер – R155.75, для Логана с АБС – 6001547686, с номером R155.16. Перед покупкой можно проверить размеры подшипника передней ступицы. Внутренний диаметр – 37 мм, внешний диаметр – 72 мм, ширина – 37 мм.

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

1. Корпус поворотного кулака;
2. Держатель датчика AВS;
3. Заменяемая деталь (шарикоподшипник);
4. Стопорное колечко;
5. Передняя ступица.

Подготавливаем инструмент по списку:

1. Набор слесарных ключей и накидных головок;
2. Отвертка, молоток;
3. Круглогубцы, тиски;
4. Съемник (по возможности);
5. Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

1. 1. Воротком или ключом ослабляем болт крепления колес.

1. 1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. 1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. 1. Освобождаем от крепления шаровую опору.

1. 1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. 1. Снимаем шаровую и рулевую тягу с кулака.

1. 1. Затем демонтируем весь поворотный механизм.

1. 1. Снимаем тормозной диск, далее работа будет с самой ступицей.
   2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. 1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. 1. Демонтируем защитную шайбу от п/ш.

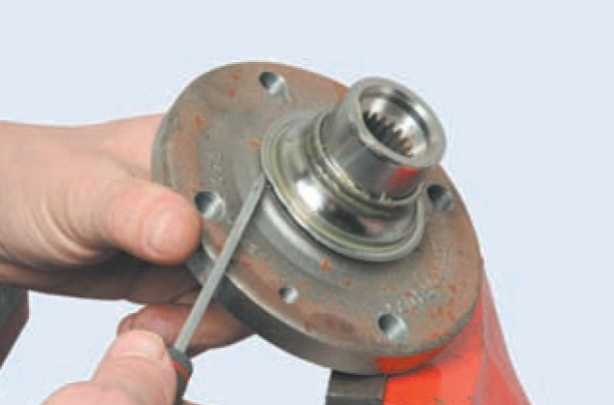

1. 1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. 1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. 1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. 1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. 1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
   2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. 1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

1. 1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. 1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
   2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Процесс демонтажа колеса

заменять передний ступичный подшипник

В самом начале надо озаботиться фиксацией Рено в одном положении. Это необходимо для того чтобы исключить случайный откат авто. Чтобы зафиксировать автомобиль, его надо установить на стояночный тормоз, а под задние колеса положить кирпичи или противооткатные упоры.

Затем, с помощью гаечных ключей, нужно чуть-чуть ослабить затяжку ступичных гаек и болтов, которыми крепиться колесо к ступице. Все это делается со стороны заменяемой детали

Очень важно учитывать то, что колесо демонтируется только на автомобиле, который стоит на земле. Теперь надо приподнять переднюю часть автомобиля и зафиксировать его в этом положении

При этом необходимо озаботиться тем, чтобы опора была крепкой

Теперь надо приподнять переднюю часть автомобиля и зафиксировать его в этом положении. При этом необходимо озаботиться тем, чтобы опора была крепкой.

Пришло время снять колесо с автомобиля.

Процесс демонтажа ступицы

А сейчас нужно произвести демонтаж суппорта тормозного механизма переднего колеса. Ну а теперь надо закрепить снятую деталь к амортизаторной стойке с помощью проволоки

Важно запомнить, что шланг тормозного суппорта нельзя снимать или перекручивать. А еще противопоказано допускать натяжение этого шланга.
После того как крепежная гайка пальца шарового шарнира была откручена, надо достать сам палец из шарнира из бобышки в поворотном кулаке.
Тормозной диск на передних колесах

Пришло время произвести его демонтаж.
Демонтаж тормозного диска тормозного механизма на переднем колесе.
На тормозном щите есть три крепежных болта. Они соединяют щит с поворотным кулаком. Их нужно открутить.
После этого остается лишь снять тормозной щит.
Гайку на ступице тоже надо отвинтить и достать.
В поворотном кулаке есть шаровая опора, а в ней палец, который надо извлечь.
Теперь производится демонтаж поворотного кулака с хвостовика ШРУСа (Шарнир Равных Угловых Скоростей).
Демонтированный с автомобиля поворотный кулак зажимается в тисках. Чтобы выбить ступицу надо точно ударять молотком по оправке. Она явно видна, потому что подходит по диаметру к кулаку. Профессионалы рекомендуют использовать торцовую головку из набора инструментов, которая подходит по размеру.
Осталось извлечь ступицу. Вполне вероятно то, что внутри нее останется часть кольца.

Передний подшипник ступицы: особенности выбора, цены, размеры, артикулы

Главной особенностью выбора переднего или заднего ступичного шарикоподшипника, является тот факт, что для Рено Логан существуют изделия с АБС и без АБС. Чем отличаются подшипники с АБС и без АБС? Ответ простой, в первом случае на детали нанесена специальная магнитная полоса (кольцо), расположенная на месте резинового сальника с торца изделия. Во втором случае этой магнитной полосы нет.

Подшипник ступицы без ABS:

Важно знать:
Если на автомобиль с анти блокировкой поставить запчасть для авто без АBS, то на панели будет гореть сигнал, что ABS неисправна, и она не будет работать

Номер ступичного подшипника Рено Логан

На заводе в ступицу ставят изделия марки SNR. Соответственно и рекомендуется покупать этот бренд.

• Номер подшипника с АБС (с 03.07 года) — R155.75;
• Номер с AВS (до 03.07 года) — R155.80;
• Номер подшипника без AВS — R155.16.

Оригинальный заводской артикул подшипника:

1. без АБС — 771205779.
2. с АБС — 6001547686.

Цена нового элемента ступицы Рено Логан

Надежный производитель – это завод FAG, стоимость изделий которого составляет от 2500 руб. до 5000 руб. Следующий ценовой сегмент – это от 1700 руб. до 2500 руб. За такую цену можно купить качественный, так и плохого качества подшипник, тут как повезет. Лучше производители: SNR, SWAG, NTN. Как правило подшипники с ABS — дороже в 1,5-2 раза.

Рекомендуемые производители подшипника передней ступицы для Рено Логан 1.4-1.6

№ п/п	Производитель / Страна	Артикул (каталожный номер)	Цена 2022 год, руб	Особенности
Стопорное  кольцо	Подшипник	Крепежные ступичные болты	Инструкция
1	FAG Германия Аналог	713 6300 30 (без ABS) 713 8013 10 (с ABS)	1400, 3800	+	+	—	—
2	FEBI Германия Аналог	24315 (с ABS)	3000	+	+	—	—
3	SKF Швеция Аналог	VKBA 3596 (без ABS)	1400	+	+	+	—

Размер подшипника ступицы на Рено Логан

Последний критерий выбора — это проверка на соответствие размерам. Если подшипник дешевый, размеры могут не совпадать с оригинальными. Размеры детали следующие: 37 мм – внутренний диаметр кольца (под посадочный диаметр), 72 мм – наружный диаметр (под посадочный диаметр), 37 мм – ширина. Расширенный перечень технических характеристик представлен в таблице.

ТАБЛИЦА РАЗМЕРОВ СТУПИЧНОГО ПОДШИПНИКА

Параметр	Ед. измерения	Значение
Диаметр отверстия	mm	37
Наружный диаметр	mm	72
Номинальная высота	mm	37
Грузоподъемность динамическая	kH	41,0
Грузоподъемность статическая	kH	34,0
Номинальные обороты	об/мин	3700
Осевой зазор	mm	0,05-0,09
Тип стали	—	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта дорожек качения	град.	—
Момент затяжки	kN*M	190
Шероховатость колец	Ra	0.32
Количество шариков	шт.	30
Вес	г.	310
