Замена масла в вариаторе mitsubishi asx 1.8

Замена масла в вариаторе (CVT) Фотоотчёт

Замена масла в вариаторе (CVT) Фотоотчёт

Сообщение SinOptic » 17 янв 2014, 00:52

Первая плановая замена масла в вариаторе по регламенту на 75 000 км . На машинах 2015 модельного года (с CVT8) в сервисных книжках опечатка. Регламент замены масла остался прежним. Подробнее тут. Последующие замены рекомендуется проводить не реже чем через каждые 40-50 тысяч километров, исходя из рекомендаций, описанных в сервисной книжке автомобиля ( Раздел 1: Периодическое техническое обслуживание при тяжёлых условиях эксплуатации ).

На щупе вариатора написано какое масло залито с завода (J1 или J4). При первой замене рекомендуется менять двойной проливкой. С завода J4 заливается в вариаторы автомобилей начиная с 2012 г.в. Даже если на щупе написано J1 при замене можно заливать J4 (именно так уже несколько лет делают ОД). По словам официальных представителей разница между J1 и J4 заключается в увеличенном температурном пороге и большей экологичности J4. Так же по их словам J1 и J4 можно смешивать .

Варианты замены масла:

1. Частичное вытеснение. Самотёком сливается масло (в среднем около 5,5 – 6 литров). Производится замена фильтра тонкой очистки, прокладки теплообменника и прокладки сливной пробки. Доливается необходимое количество масла. Если замена производится данным способом, интервал между заменами рекомендуется сократить вдвое.Необходимый объём масла при данном виде замены – 6 литров .2. Полное вытеснение (двойная проливка). Самотёком сливается масло. Пробка поддона завинчивается. Доливается свежее масло до необходимого уровня. Машина заводится и около 5-15 минут поочерёдно переключаются режимы вариатора (на каждом задерживаемся 30-40 секунд и переходим к следующему). Машина глушится, снова самотёком сливается масло. Меняется фильтр тонкой очистки, прокладка теплообменника и прокладка сливной пробки. Снова доливается свежее масло до необходимого уровня. На данный момент является основным способом замены масла в вариаторе у ОД. Так же ОД может не сливать масло самотёком, а использовать насос для откачки масла через отверстие для щупа.Необходимый объём масла при данном виде замены – около 8-9 литров (около 10-11 литров при замене с помощью насоса) .3. Полное вытеснение со снятием поддона. Самотёком сливается масло. Снимается поддон коробки и сливаются остатки масла из поддона. Производится чистка поддона и фильтра грубой очистки. Производится замена прокладки поддона. Поддон устанавливается на место. Сливная пробка закручивается. Производится доливка свежего масла до необходимого уровня. Машина заводится и около 5-15 минут поочерёдно переключаются режимы вариатора (на каждом задерживаемся 30-40 секунд и переходим к следующему). Машина глушится, снова самотёком сливается масло. Меняется фильтр тонкой очистки, прокладка теплообменника и прокладка сливной пробки. Снова доливается свежее масло до необходимого уровня.Данный вариант замены при нормально работающем вариаторе избыточен и производится, скорее, для собственного успокоения. У ОД замену данным способом можно провести только по договорённости и за отдельную доплату.Необходимый объём масла при данном виде замены – около 10-11 литров .

Так же после замены масла рекомендуется произвести обнуление счётчика деградации масла.

Фильтр теплообменника тонкой очистки ( для всех методов ) – 2824A006 ;Прокладка теплообменника ( для всех методов ) – 2920A096 ;Прокладка сливной пробки поддона ( для всех методов ) – 2705A013 (более дешёвая альтернатива прокладки от NISSAN 1102601M02 );Прокладка поддона вариатора ( только для метода полного вытеснения со снятием поддона ) – 2705A015 ;Кольцо уплотнительное для фильтра грубой очистки ( только для метода полного вытеснения со снятием поддона ) – 2824A005

Заправочная емкость “сухой” коробки CVT – 7.1 литра . Объем масла, остающегося в вариаторе после слива самотёком – около 2 – 2,3 литра .

В некоторых партиях ASX старше 2012 года выпуска прокладка поддона вариатора может отсутствовать. Вместо неё используется герметик. При желании можно поставить прокладку по партномеру выше.

Рекомендуемые моменты затяжки болтов (кроме CVT8) :

На ASX 2015 модельного года с CVT8 (выпуска конца 2014 года и старше) фильтр тонкой очистки конструктивно перемещён в другое место. Прокладка теплообменника при замене фильтра на CVT8 не требуется.

Проверка уровня масла должна производится на прогретом вариаторе (в идеале, до +80 градусов Цельсия. Контролировать температуру масла в вариаторе можно с помощью ELM327-адаптера и программы cvtz50 для ОС Android) при запущенном двигателе. Нормальный уровень масла на щупе при такой проверке должен находиться в секторе HOT (как на рисунке ниже).

Процесс замены масла в вариаторе Mitsubishi ASX

Вариатор у владельца стал вести себя немного проблемно, у него есть «затягивание» при включении передач. Если включить передачу и дать газу, происходит удар. Первая замена масла была произведена на 130 тыс.км. пробега. На сегодняшнею замену было приобретено 8.8 литров нового масла CVT Fluid J4
артикул для заказа MZ320185
.

Приступаем к работе, поднимаем машину, демонтируем левое переднее колесо. Вытаскиваем клипсы и убираем пыльник колеса. Подставляем вниз ёмкость для отработанного масла, головкой на 19 откручиваем сливную пробку:

У нас стекло около 4 литров. После закручиваем пробку обратно на место. Берём воронку с носиком, вставляем её в отверстие для щупа и заливаем 3 литра нового масла:

Можно не вытаскивая воронку запускать двигатель. На стоячей машине держа педаль тормоза, включаем попеременно каждую из передач и задерживаемся на ней секунд на 10-15. Глушим двигатель. Снова лезем под машину и откручиваем сливную пробку, сливая залитое масло. После того как стечёт масло, начинаем откручивать поддон, делаем это при помощи головки на 10.

Головкой на 10 откручиваем фильтр вариатора:

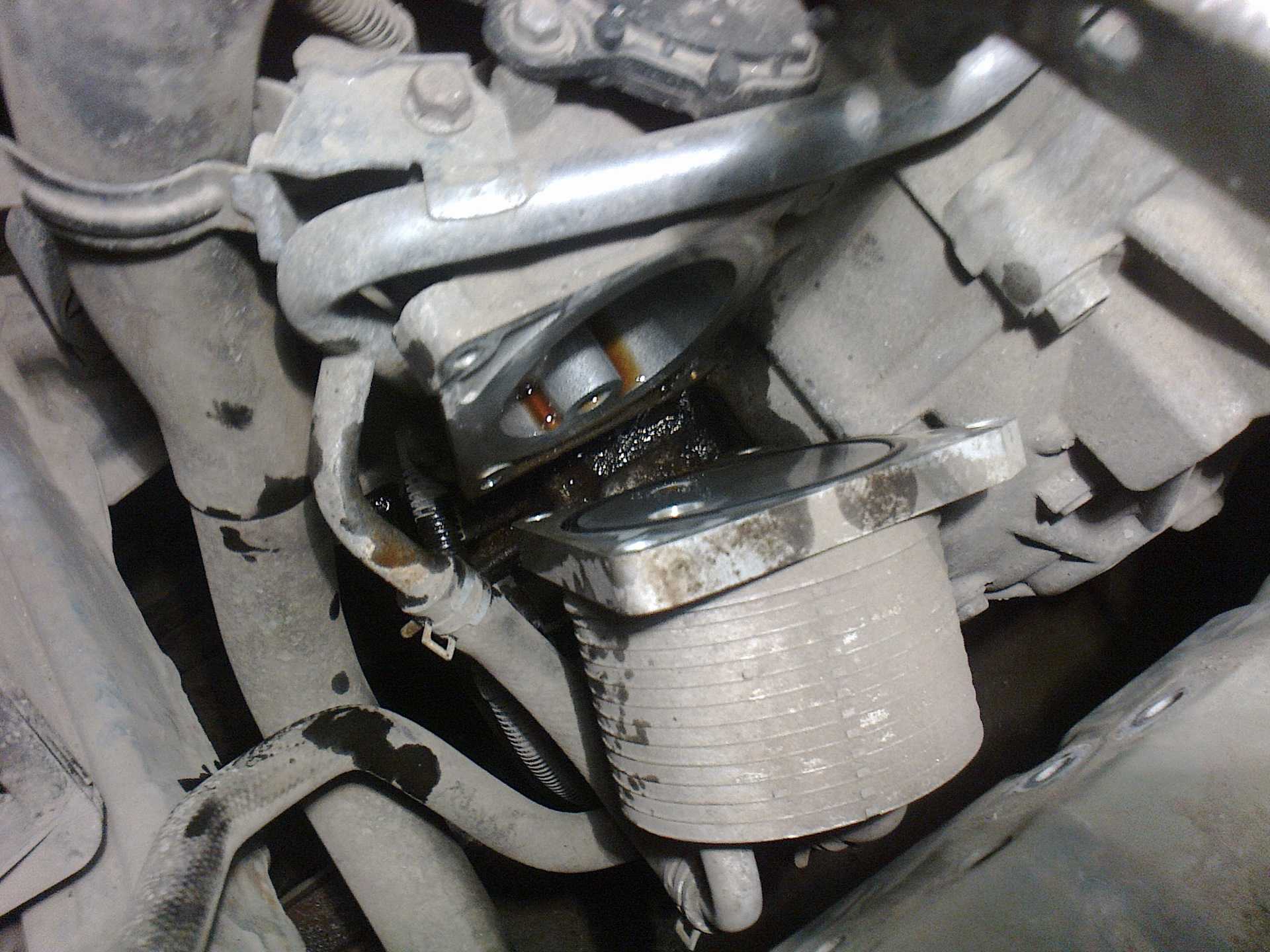

Пока будут стекать последние капли с вариатора, переходим к теплообменнику. Головкой на 10 выкручиваем 4 болта его креплений:

Возможно вам понадобится гибкий удлинитель, чтобы подобраться к двум верхним его болтам. Отводим теплообменник в сторону, с помощью длинных зажимов достаём его фильтр:

При снятии фильтра обратите внимание на его резинку, если она не снялась вместе с фильтрующим элементом, значит осталось в автомобиле, обязательно её удалите. Новый фильтр сразу идёт с новым уплотнительным кольцом

Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006. Ставится он очень просто руками:

Новый фильтр сразу идёт с новым уплотнительным кольцом. Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006
. Ставится он очень просто руками:

Переходим к замене прокладки теплообменника, новая у нас оригинальная от Мицубиси, артикул для заказа 2920A096. Демонтируем старую при помощи плоской отвёртки:

Берём очиститель карбюратора и промываем паз, после этого насухо протираем. Устанавливаем новое резиновое кольцо в паз. Аккуратно заводим теплообменник на место и прикручиваем болты.

Возвращаемся к вариатору, ставим на него новый фильтр, у нас он фирмы Asakashi отзывы
, номер для заказа JT406K
. В комплекте с фильтром идёт новая резино-пробковая прокладка поддона, но мы её устанавливать не будем, предварительно заказали оригинальную, её номер для покупки 2705A096
. Если у вас есть динамометрический ключ, то закручивать болты крепления необходимо с усилием 9 H-m.

Прежде чем устанавливать новую прокладку поддона, смоем остатки масла при помощи очистителя карбюратора, затем насухо вытираем чистой тряпочкой. Также тщательно очищаем поддон и магниты. Накидываем прокладку на поддон и наживляем её. В прокладке и поддоне есть направляющие по бокам. Болты поддона закручиваем с усилием 9 H-m. Оригинальная прокладка профилированная, держим отлично, не потеет, нет необходимости мазать её герметиком.

Опускаем автомобиль и смело заливаем 4 литра нового масла для вариатора. Запускаем двигатель, смотрим чтобы снизу не было никаких подтёком, прогреваем до рабочей температуры и выставляем уровень. В нашем случае нам пришлось долить ещё больше литра.

Как заменить масло в вариаторе мицубиси асх

Сегодня в статье рассмотрим как производится замена масла в вариатора митсубиси асх.

Для образца возьмем автомобиль 2010 года выпуска с пробегом 80000 км. Производитель рекомендует заменять масло в вариаторе каждые 75-80 т.км пробега автомобиля. Количество масла в вариаторе Mitsubishi ASX составляет 7,1 литра.

Запчасти для замены масла в вариаторе ASX

Для замены масла в вариаторе на понадобится:

Масло в количестве 7,1 литра (для частичной замены)

Прокладка поддона вариатора — каталожный номер 2705A015

Фильтр грубой очистки (по необходимости) — каталожный номер 2824A007

Фильтр тонкой очистки (в теплообменнике) — каталожный номер 2824A006

Прокладка теплообменника — каталожный номер 2920A096

Прокладка сливной пробки — каталожный номер 2705A013

Уплотнительное кольцо для фильтра грубой очистки — каталожный номер 2824A005

Работы по замене масла в вариаторе мицубиси асх

Установив автомобиль на подъемник или смотровую яму необходимо снять защиту двигателя и подкрылок передний левый для доступа к теплообменнику и радиатору (если он предусмотрен комплектацией).

Поднимаем автомобиль, откручиваем сливной болт и сливаем масло в подготовленную заранее емкость. Сливается масла около 5 литров.

Шприцом с трубкой желательно удалить остатки масла из поддона, т.к. в нем остается около 500 грамм масла и при снятии поддона все течет на руки мастера.

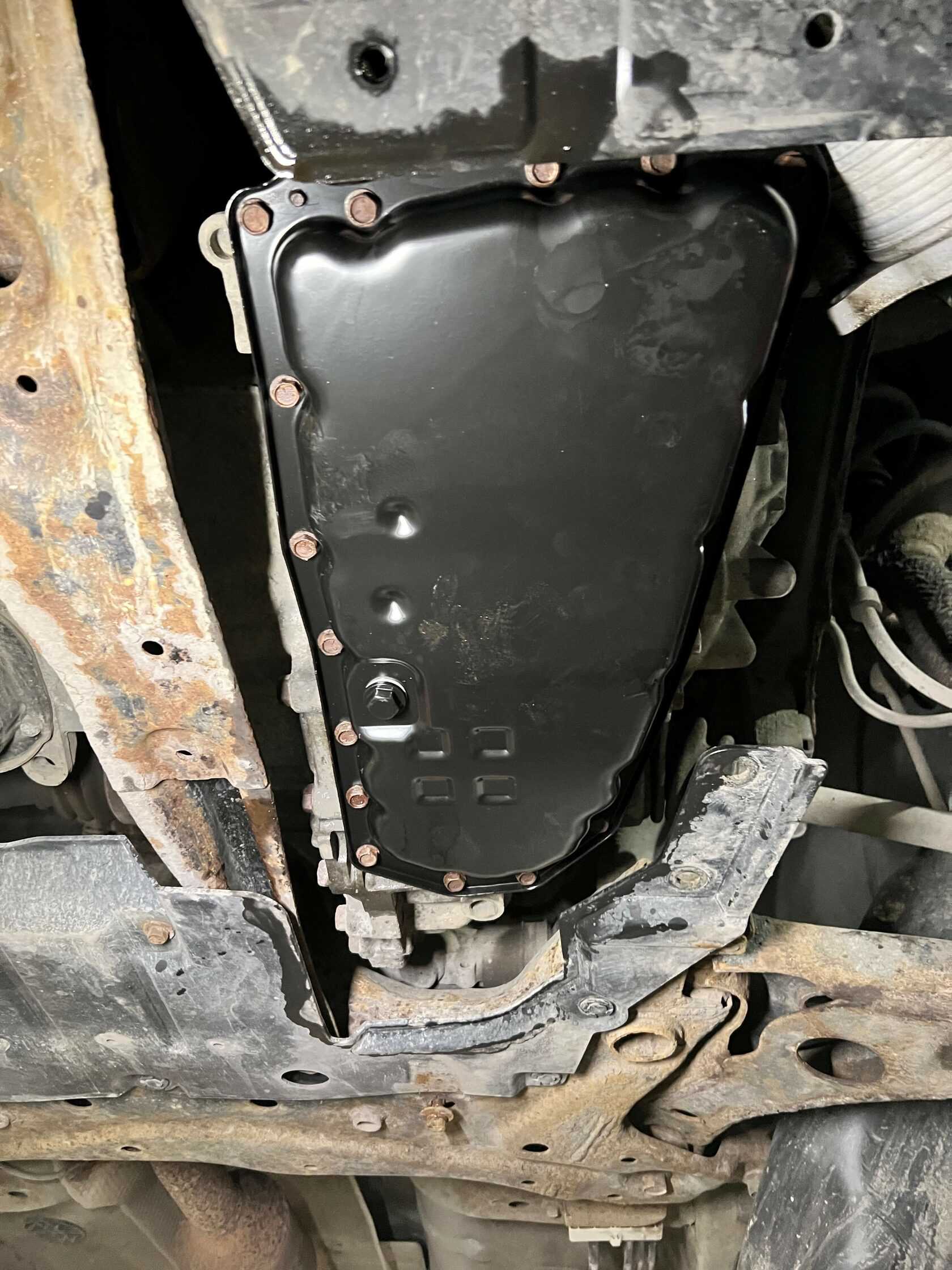

Снимаем поддон и отмываем его от грязи при этом не забываем помыть магниты, которые установлены в поддоне для задержания металлической стружки.

Откручиваем и меняем фильтр грубой очистки масла в вариаторе.

Снимаем крышку теплообменника и меняем фильтр тонкой очистки  и уплотнительное кольцо.

Устанавливаем новую прокладку поддона и прикручиваем поддон на штатное место.

Заливаем новое масло с помощью воронки через отверстие для щупа.

Согласно рекомендациям мастеров СТО замена масла в вариаторе на этом не закончена, т.к. по практике все масло не сливается и для полной замены необходимо:

Прогреть автомобиль на холостом ходу около 2 минут, при этом переключать последовательно селектор управления вариатором во все положения и вернуть в “P” или “N”.

Заглушив двигатель слить небольшое количество масла через поддон в прозрачную емкость. Цвет слитого масла сравнить с новым, если оно загрязнено, то слить полностью и залить новое.

Если масло не загрязнено, то долить масло до уровня, прогреть двигатель автомобиля до рабочей температуры (до 2 срабатываний вентилятора охлаждения).

Установить уровень масла в вариаторе в пределах отметки “HOT” на щупе.

Также не забываем про сброс параметра сервисного интервала.

Замена масла в двигателе Митсубиси ASX

Как заменить масло в двигателе? Постоянный вопрос, который слышит механик автомастерской какого-нибудь сервиса. Естественно, всем понятно, что чем чаще менять масло, тем это будет лучше для автомобиля. Однако хорошая жидкость стоит хороших денег, а замена занимает длительное время. Как определить, какое масло наиболее подойдет под ваш автомобиль и не разорит и так неполные деньгами карманы?

Итак, изначально определяем интервал замены автомобильного масла в вашем автомобиле. Для этого:

• Ищем книжку по эксплуатации автомобиля и смотрим соответствующие рекомендации.
• Определяем степень загрязненности масла и оптимальный уровень его нахождения в двигателе.
• Рекомендованную цифру замены масла автопроизводителем немного сокращаем при учете агрессивности эксплуатации, климатических и иных факторов.
• Исходя из описанного выше, меняем масло.

Чтобы разобраться в сервисном интервале замены масла необходимо проанализировать предоставленную в бардачке сервисную книгу. Здесь, в принципе, простые советы по поводу процесса замены и интервала. Учитываются такие параметры, как качество предыдущего моторного масла, загрязненность воздуха, класс машины и др.

Что касается автомобиля, то замена масла в двигателе Митсубиси ASX необходима один раз в год или раз в 15 тысяч километров. Следует понимать, что масло теряет смазывающие свойства гораздо раньше положенного срока. Поэтому оптимальным решением станет 10 тысяч километров при смешанном уровне эксплуатации. Плохо двигателю в любом случае не будет.

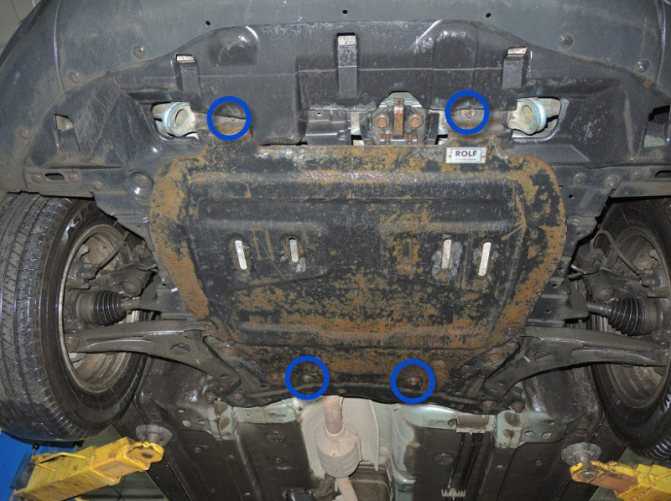

Шаг 1 Как и иные автомобили, имеющие защитные планки двигателя, их придется демонтировать для доступа к сливному отверстию. Закрепляющие болты довольно часто закисают. Не стоит переживать, если какой-то из них вам пришлось сорвать. Комплект защиты крепления активно продается и стоит совершенно недорого. Изначально откручиваем защиту двигателя, а затем четыре винта.

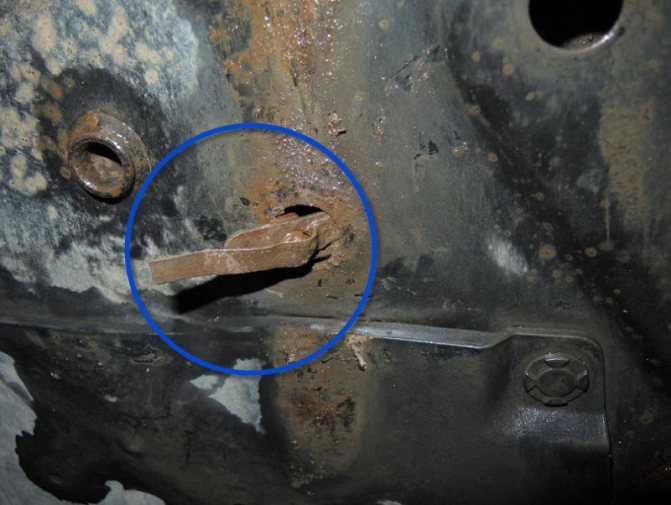

Шаг 2 Если закрепляющие болты все-таки не выдержали срока, при помощи болгарки извлекаем прочие части и устанавливаем новые болты для крепления планок защиты двигателя.

Шаг 3 Откручиваем пробку слива.

А следом при помощи специального приспособления фильтр для масла.

Шаг 4 Собирая в обратной последовательности, помним, что необходимо заменить сливную пробку масляного фильтра. Заливаем масло, а следом закручиваем защиту.

Заводим двигатель и даем ему определенное время поработать. Как видите, в этом процессе нет ничего особенного.

Меняйте масло вовремя и не реже раз в 10 тысяч километров. Особенно, если вашему автомобилю не один год.

Подпишись

Подписаться

Замена масла Замена масляного фильтра Митсубиси Митсубиси ASX

Порядок проведения обслуживания

Первым делом, следует прогреть вариатор до рабочей температуры и замерить уровень трансмиссионной жидкости на щупе. Его нужно будет запомнить или сфотографировать. Затем действуем в следующем порядке.

Вооружаемся ёмкостью подходящего размера (подойдёт обычное ведро вместимостью 8 – 12 литров), откручиваем сливную пробку и сливаем отработку. Поднимаем машину домкратом или подъёмником и снимаем левое переднее колесо. Демонтируем локер, дабы получить доступ к одному из болтов маслоохладителя. Перемещаемся в подкапотное пространство, чтобы снять аккумулятор и демонтировать АКБ. Детей и людей со слабыми нервами просим удалиться. Эту работу на Мицубиси АСХ едва ли удастся выполнить без использования ненормативной лексики. Доступ к крепежу сильно затруднён. Подставляем кювету или иную ёмкость, а в крайнем случае, стелим газеты или тряпки. После этого, отвернув 4 болта, снимаем маслоохладитель. Из него вытечет 100 – 200 мл масла. Извлекаем отработавшие своё фильтр и уплотнение и отправляем их в утиль. Отвернув болты, снимаем поддон, поддерживая его рукой

Делать это придётся осторожно. На Мицубиси АСХ без маслорадиатора трансмиссии в поддоне останется около 200 мл масла

Если радиатор установлен – вытечет около литра жидкости. Открутив 3 болта, снимаем фильтр грубой очистки. Действуем аккуратно, чтобы не потерять уплотняющее колечко. Очищаем от остатков грязи поддон и собирающие стружку магниты. Промываем фильтр грубой очистки и устанавливаем на место, не забыв про резиновое кольцо.

1. Ставим и закрепляем поддон. Усилие затяжки болтов – 7,9 Н, не более. Иначе можно сорвать резьбу на корпусе CVT.
2. Заменив прокладку и фильтр, монтируем маслоохладитель.
3. Возвращаем на штатные места снятые комплектующие.
4. Мерным стаканом определяем общее количество слитого лубриканта. Отмеряем аналогичный объём свежего масла.
5. Через отверстие щёпа заполняем вариатор трансмиссионной жидкостью до отметки COLD. В случае с Мицубиси АСХ для этого потребуется около 4 литров.
6. Запускаем двигатель. С пятисекундными паузами последовательно переключаем режимы селектора в позиции R, D и N. Глушим мотор и проверяем уровень. Жидкость должна уйти.
7. Доливаем остаток. Заводим машину, прогреваем CVT и ещё раз проверяем уровень. Если вы всё сделали правильно, количество лубриканта должно соответствовать тому, который был отмечен до начала обслуживания.

После этого остаётся лишь подключить адаптер к предусмотренному конструкцией Мицубиси АСХ разъёму и, руководствуясь инструкцией к программному обеспечению, сбросить показания счётчика старения трансмиссионного масла. Работа завершена.

Ремонт Мицубиси АСХ – не самая простая задача. Не имея хотя бы начального уровня профессиональной подготовки, приступать к самостоятельной замене жидкости в CVT не стоит. Однако выполненная своими руками процедура позволяет сэкономить порядка 8 – 10 тыс. рублей за один раз и является гарантией того, что обслуживание произведено качественно и в полном объёме.

Mitsubishi ASX – не самый востребованный кроссовер на российском рынке. Однако, без сомнений, это одна из самых надежных моделей среди конкурентов. Стильный неброский дизайн, продуманный салон и неплохие ездовые качества – отличный семейный универсал с задатками внедорожника. Машина пользуется стабильным спросом. Среди владельцев поддержанных экземпляров есть те, кто предпочитает обслуживать ASX своими силами. Возможность самостоятельного ремонта Mitsubishi ASX вполне оправдана, особенно если учесть нежелание владельцев пользоваться услугами дорого дилерского центра Mitsubishi. Одна из самых распространенных процедур самостоятельного обслуживания – замена масла в коробке передач. В этой статье рассмотрим, как правильно заменить трансмиссионное масло на примере Mitsubishi ASX с 1,8-литровым мотором и вариатором.

Перечень работ при ТО-3, 45 000 км. пробега

Через три года эксплуатации или по достижении 45-тысячного пробега для ASX меняем масло и осматриваем жизненно важные узлы и системы, согласно регламента ТО-1. Помимо прочих проверок регулярное сервисное обслуживание на этой стадии требует контроля состояния охлаждающей жидкости.

Специалисты рекомендуют провести замены для кроссовера Mitsubishi таких жидкостей:

• масло из переднего и заднего дифференциалов;
• для авто с «механикой» обновляем масло в МКПП;
• для авто с «автоматом» меняем масло в АКПП.

Литровая ёмкость трансмиссионного масла 80W90 COMMA EP80W90 GL5 GEAR OIL обойдётся в около 400-500 руб. Более дорогое для АКПП VAG 1 л. (DSG) стоит 1200 руб. Однако при обслуживании на расходных материалах и запчастях экономить не стоит.

Запасные части

Отдавая предпочтение продукции сторонних производителей, удастся сэкономить и на приобретении комплектующих.

• Взамен оригинальной прокладки картера CVT Мицубиси АСХ (каталожный номер 2705A015), за которую просят 700 рублей, вполне можно использовать аналоги от компаний ENA или A-Gressor (около 350 рублей).
• Вместо оригинального фильтра маслоохладителя (каталожный номер 2824A006) стоимостью 800 рублей, имеет смысл, заплатив около 300 рублей, купить изделия под брендами Airtech (Южная Корея) или Quattro Freni (Италия).
• Купленные за 30 рублей уплотнители будут надёжно выполнять своё назначение ничуть не хуже, чем оригинальные прокладки.

А ещё вам потребуется уплотнительное кольцо маслоохладителя (№2920A096) за 200 р.

Частота замены масла зависит от:

• температуры окружающей среды (минус или плюс);
• есть ли нагрузка в виде прицепного устройства и как часто его используют;
• режима эксплуатации авто.

Замена масла в вариаторе может быть выполнена несколькими способами:

• частичной заменой. В этом случае сливается определенное количество жидкости 4-5 раз через 500 км пробега. В этом случае происходит обновление масла.
• однократной заменой, когда старую жидкость сливают и заливают такое же количество свежего масла. Этот метод не эффективен, так как определенный объем старой жидкости остается в магистралях.

Замена масла в вариаторе Митсубиси ASX рекомендуется по принципу двойной проливки. После полного слива жидкости заливается новое масло, затем необходимо включить двигатель на 5-10 минут, после чего оно снова сливается и заливается вновь. Также необходимо провести демонтаж поддона для очистки магнитов от грязи и смены фильтра. Заключительный этап – обнуление пробега методом чипования.
