Задние противотуманные фонари

Правильная установка

Настройка противотуманных фар и всех отражателей должна быть проведена и при необходимости подкорректирована по крайней мере раз в полгода или после каждых 20 тыс. км.

Противотуманные фонари работают лучше, если установлены на (для полноприводных внедорожников) или (от 25 до 60 см выше поверхности дороги, не выше регулярных ламп) или в любом месте ниже центра фары, где их луч будет чуть меньшим, чем от источников ближнего света.

Настройка противотуманных фар заключается в их вертикальном изменении. Противотуманки должны быть расположены ближе друг к другу, чем регулярные фары (приблизительно от 50 до 65 см), и направлены таким образом, чтобы светотеневые границы из лучей были в середине луча света ближних фар.

На видео показано подключение противотуманных фар:

Что будет, если ЗПТФ отсутствуют?

Сами по себе, задние ПТФ на автомобиле являются обязательными, и их установка регламентируется ГОСТом.

Однако, в этом вопросе существуют некоторые особенности:

Например, требования законодательства распространяются только на автопроизводителей, т.е

фактически если вы будете покупать новый автомобиль, то ПТФ там уже будут, но при этом на старых автомобилях и их нет, и инспекторы ГИБДД не в праве каким-либо образом наказывать водителей за их отсутствие.
В том случае, если автовладельцем из конструкции автомобиля самостоятельно были удалены ПТФ, то возникнут проблемы при прохождении транспортным средством технического осмотра.
Отдельным пунктом можно выделить неправильную самостоятельную установку световых элементов, на которую сотрудники ГИБДД так же нередко обращают внимание. Стоит помнить, что все требования к таким световым приборам достаточно чётко расписаны в ГОСТ Р 51709-2001.

Как выбирать «противотуманки»

По цвету. Стекло на противотуманных фарах должно быть молочного или жёлтого цвета. Оптические лучи такого спектра хорошо рассеиваются в туманной среде. Приобретая фары с красными или синими стёклами, вы рискуете нарваться на штраф со стороны инспекторов ГИБДД, так как их нельзя устанавливать впереди автомашины. Следует иметь в виду одну особенность относительно использования ламп – в фарах с жёлтым светофильтром лучше использовать лампы белого света, а в фарах с белым светофильтром лучше применять лампы жёлтого света.
По маркировке

При выборе фары обращайте внимание на её маркировку, в которой наличие буквы «Е» с одной или двумя цифрами в кружочке означает, что она сертифицирована одной из европейских стран (цифры обозначают код европейского государства). Вслед за этим символом идёт буква латинского алфавита, обозначающая тип и назначение фары

Для противотуманных фар выбрана буква «В». В качестве источника света в основном используются галогенные лампы категорий Н1, Н3 с одной нитью и потребляемой мощностью не более 60Вт, которые образуют световой поток с широким спектром излучения.

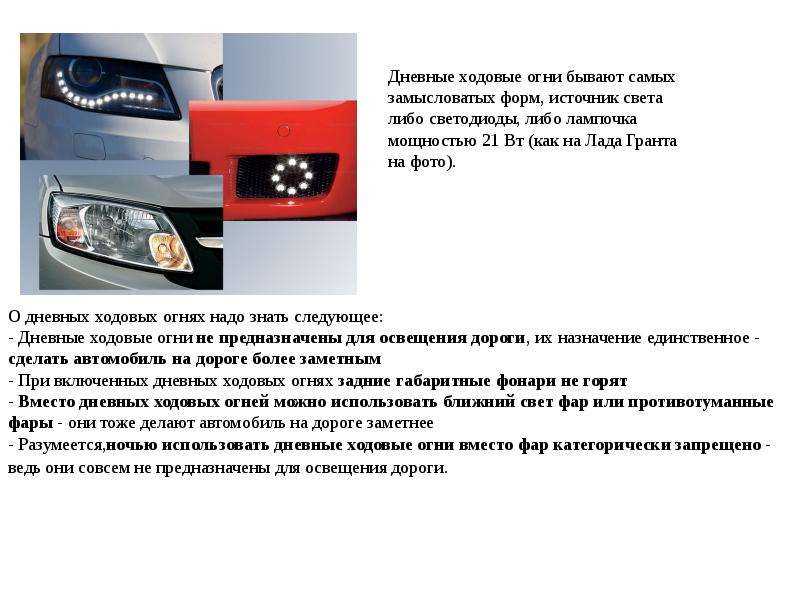

Видео: Противотуманные фары +Ходовые огни дневного света Ангельские глазки на Шевроле Соник

Монтаж противотуманных фар

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

Ещё кое-что полезное для Вас:

• Чем отличается ксенон от биксенона? Что лучше — биксенон или ксенон?
• Какие тормозные колодки лучше выбрать для своей машины?
• Почему потеет фара и что делать с проблемой влаги изнутри фары?

Устройство

Так как туман не имеет свойства ложиться плотно на поверхность трассы, устройство задних противотуманных фар позволяет направить горизонтальный луч света на дорогу, тем самым увеличить видимость сквозь туман в разы.

Сила света, используемого для задней фары данного типа, как правило, превышает до 300 раз показатели обычной оптики. Кроме того, противотуманный фонарь обязательно излучает красный цвет во избежание столкновений в условиях непогоды. Так же, как и передние противотуманные фары, задние пускают свет из-под тумана длинным красным прямоугольником, что увеличивает расстояние, с которого можно обнаружить автомобиль, в несколько раз. Повышенную эффективность данные осветительные приборы имеют в дневное время.

Не все автомобили оборудованы такими фарами с конвейера, но, согласно ГОСТу, их наличие является обязательным. Без этого элемента не пройти ТО, правда, заниматься самостоятельным демонтажом установленных ранее осветительных приборов — процедура незаконная.

Задние противотуманные фары встраиваются в кузов. Для их установки используют кронштейн, как связь с буфером обмена.

В состав оптической системы входят: отражатель (типа параболы), 4 лампы, рассеиватель света, 3 экрана и нить, расположенная в поле фокуса параболоидного отражателя.

Лампы используются только галогенового или ксенонового типа. К каждому набору прилагается в комплектации реле и предохранитель.

Схема регулировки

Схема регулировки противотуманных фар в принципе проста. Она заключается в установке вертикального и горизонтального углов их положения.

Основные измерения:

1. Расстояние между центром противотуманной фары и землёй.
2. Горизонтальная отметка на стене на такой же высоте.
3. Включите фары ближнего света и сделайте отметку на стене с центром двух лучей.
4. Выключите источники ближнего света и включите противотуманки.
5. При установке автомобиля на расстоянии в 5 метров от стены верхняя граница луча противотуманных фар должна находиться на 10 сантиметров ниже их высоты от уровня земли. Установка противотуманок производится строго параллельно продольной оси автомобиля — они не должны отклоняться ни вправо, ни влево.
6. Расстояние, полученное между центрами световых лучей, должно составлять 1200 мм.
7. Прочертите мелом на экране линию, разделяющую автомобиль на две одинаковых половины.
8. Начертите линию, которая ниже первой на 5 см.
9. Измерьте расстояние от противотуманки до земли и от лампы до центра машины.
10. Полученный перекрёсток двух линий и является центром противотуманных фар.

Отличия противотуманных фар и задних фонарей

Отличия заключаются в назначении:

• Задние фонари предназначены для того, что бы обозначить габаритные размеры транспортного средства, и не имеют призвания осветить дорогу.
• Противотуманные фонари призваны сделать транспортное средство различимым на дороге в условиях плохой видимости, и применять их без необходимости в нормальных условиях – не целесообразно.

Установки такого типа оптики в задней части автомобиля, не смотря на споры автолюбителей, однозначно являетсянеобходимой.

Ведь в определённых условиях их применение может помочь избежать многих неприятных ситуаций, в том числе и ДТП. Согласитесь, что не стоит пренебрегать своей безопасностью и безопасностью окружающих.

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения  света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

Цвет световых пучков

Противотуманки могут быть в нескольких цветовых оттенках. Луковицы, изготовленные из вольфрама — галогенные лампы работают лучше для освещения земли на малых расстояниях. Эти луковицы бывают жёлтыми, синими, оранжевыми или с белым оттенком. Жёлтые огни являются наиболее полезными и безопасными. Некоторые противотуманные фонари используют голубой оттенок, который может поглощать свет от . Белые тонированные луковицы, которые близки к дневному свету, также являются неплохим вариантом для ПТФ. Иногда противотуманки могут иметь зелёный оттенок.

Лучшими лампочками для противотуманок автомобиля являются источники с белым или селективно жёлтым светом.

Белый свет

Белый свет в противотуманных лампах, которые изготовлены с применением газа ксенона, они прочны и долговечны. Кроме того, они значительно ярче, чем галогенные аналоги. , они не создают синие волны, вызывающие блики.

Селективный жёлтый свет

Селективный жёлтый свет лампочки улучшает видимость во время неблагоприятных погодных условий, уменьшая короткие волны, излучаемые синим светом.

Покрытие для ламп с селективно жёлтым светом

Если вы хотите улучшить такие лампы, вы можете купить специальное покрытие, которое ограничивает количество испускаемого синего света.

Как выбрать задние противотуманные фары?

В случае самостоятельной установки задних противотуманных фонарей, многие автовладельцы испытывают сложности в их выборе, однако на самом деле всё достаточно просто.

Дело в что, что каких-либо особых требований со стороны закона к ним не предъявляется, а следовательно выбирать предстоит из следующих вариантов:

1. Модернизированные фонари, в конструкцию которых добавлены противотуманные фары. Особенно актуально для моделей авто, которые подвергались рестайлингу производителя, тогда появится возможность приобрести световые приборы заводского производства и не производить вмешательства в конструкцию.
2. Световые элементы, врезаемые в бампер. Так же достаточно распространённая разновидность, могут быть как универсальными, так, и ориентированными под конкретную модель.
3. Так же есть универсальный вариант, оснащённый специальным креплением. Преимуществом данного решения является то, что не потребуется резать бампер, а и процесс установки навесных креплений занимает не так много времени.

Типы противотуманных фар

В настоящее время среди автолюбителей популярны три типа фар, используемых в тумане:

1. Светодиодные противотуманки – наиболее востребованный и экономичный тип фар, обладающий малой потребляемой мощностью и большим сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокая яркость светового потока и небольшой нагрев фар.
2. Ксеноновые фары – наиболее востребованный тип среди владельцев дорогих марок авто. Излучаемый свет этих фар максимально приближён к солнечному свету, что обеспечивает хорошую пробиваемость тумана и уменьшает физическую нагрузку на глаза шофёра. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, меньше потребляют электроэнергию.
3. Галогеновые противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться высоким спросом в среде автолюбителей, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».

Обслуживание ПТФ

В тоже время, многие владельцы первых «десяток» не знают, где находится предохранитель противотуманных фонарей. И в случае неисправности не знают, как его заменить.

На моделях после 2000 г. в. предохранители сгруппированы в едином блоке.

Их технические параметры следующие:

• Плавкий предохранитель задних ПТФ маркируется F20 и рассчитан на силу тока в 7,5А;
• За защиту передней правой противотуманки отвечает предохранитель F4 на 10А;
• За защиту передней левой противотуманки отвечает предохранитель F 14 на 10А.

Изменен и алгоритм работы противотуманных фар.

1. Фары включаются нажатием на кнопку, подающей питание на реле типа 113.3747, установленного в монтажном блоке;
2. Включение ПТФ на машинах ВАЗ 2110 возможно только в том случае, если переключатель света фар установлен в положение наружного освещения.

Другими словами, ПТФ активируются только с габаритными огнями или с ближним светом фар. При этом, включение отображается водителю с помощью светового индикатора на кнопке и на панели приборов.

Особых проблем с заменой ламп в передних фарах нет, поскольку они устанавливались в открытом для обслуживания положении. А вот с задними лампами приходилось немного помучаться, поскольку вся конструкция блок-фары располагалась в крышке багажника.

Когда разрешено включать

В ПДД оговорено, когда можно использовать задние противотуманные фары.

На практике они используются:

• совместно с обычным светом;
• вместо ближнего света при плохой видимости дороги.

В любых ситуациях, связанных с низким освещением во время движения, использование дополнительной световой техники обязательно. Однако допускать факт излишне яркого света не стоит, так как появляется риск аварийной ситуации и ослепления других водителей.

Согласно ПДД, при ухудшении видимости из-за погоды или дополнительно включенных фар водитель должен снизить скорость движения авто до приемлемой, стараясь создать максимальную безопасность для участников дорожного движения.

В случае полного ослепления фарами автомобилей встречного движения, следует совершить остановку и включить аварийный сигнал. Только после полного восстановления зрения автомобилист может продолжать движение. Соблюдение такого правила гарантирует безопасность и минимальный риск ДТП.

Особенности использования задних противотуманных фар:

1. В светлое время суток при хорошей видимости противотуманные фонари могут быть использованы только отдельно от ближнего света. А вот использование ЗПТФ категорически запрещено.
2. В темное время суток при отсутствии плохих погодных условий применение ПТФ допустимо только на неосвещенных участках проезжей части и совместно с ближними габаритными огнями. При этом задние противотуманные фары подключать полностью запрещено.
3. Единственное условие, когда можно пользоваться ЗПТФ – условия недостаточной видимости при тумане, дожде, ливне, снегопаде, в сумерках и т.п. При этом видимость должна быть менее 300 метров.
4. На практике водитель может самостоятельно определять расстояние видимости и необходимость использования дополнительного внешнего освещения, а также оценивать риски использования тех или иных источников света.
5. Установка ПТФ считается обязательной. Иначе в тумане автомобиль может быть признан как мотоцикл или другое небольшое ТС, что может спровоцировать ДТП.
6. Обычные фонари не могут использоваться в качестве противотуманной светотехники.
7. В тумане или других плохих погодных условиях ситуация на дороге не может быть оценена объективно. Это значит, что снижение скорости и повышенная внимательность при использовании дополнительного света обязательна.

Соблюдение таких условий относительно автомобильной светотехники уменьшает риск возможной аварии в затруднительных обстоятельствах и плохой видимости.

Советы

Использование противотуманных фар способствует увеличению видимости при плохих погодных условиях до 30%.
Стоит ограничивать мощность света задних фонарей во избежание дискомфорта у участников движения, которые едут позади.
Если принято решение установить одиночный фонарь, его необходимо крепить по центру задней части автомобиля, немного выше относительно основного ряда фар.
При выборе осветительного оборудования стоит обратить внимание на материал, из которого изготовлены фары: он должен быть прочным и стойким к перепадам температур во избежание появления трещин на стекле.
Установка такого устройства — непростая операция, поэтому рекомендовано, по возможности, обратиться к профессионалу, чтобы «противотуманки» функционировали правильно, не вызывали повышенного внимания у инспекторов ГИБДД и прослужили как можно дольше.
При самостоятельной установке обязательно нужно настроить совместное включение с другими элементами наружного освещения. Это правило предусмотрено в ПДД.
Категорически не рекомендовано использовать «противотуманки» в ясную погоду во избежание затруднительного дорожного движения для других водителей.. Противотуманные фары — непростое оборудование, но обязательное к применению, так как это помогает спасти жизнь пассажирам авто, а также другим участникам движения в плохую погоду

Противотуманные фары — непростое оборудование, но обязательное к применению, так как это помогает спасти жизнь пассажирам авто, а также другим участникам движения в плохую погоду.

Какой размер наказания за негорящие световые приборы в 2019 году?

Штрафные санкции за данные правонарушения регулируются Кодексом об административных правонарушениях.

Если не работают по техническим причинам

Данное нарушение обговаривается в статье 12.5 КоАП РФ. Она гласит, что управление автомобилем с наличием технических неисправностей или в условиях, когда эксплуатация транспортного средства является запрещенной (в соответствии с Основными положениями, допускающими ТС к эксплуатации) влечет за собой предупреждение, или же взыскание административного штрафа в размере 500 рублей.

Часть 1 данной статьи не предусматривает задержание автомобиля, вам могут сделать предупреждение или выписать штраф, но забирать машину, ссылаясь на статью 27.13 КоАП, сотрудники ГИБДД не имеют права.

Водитель транспортного средства с неисправностью будет иметь возможность продолжить движение, чтобы устранить обнаруженную поломку или сделать все на месте.

Но если он будет повторно задержан, а неисправность не будет устранена, его могут штрафовать еще раз, правда не раньше, чем через 24 часа.

Не стоит путать данное нарушение с нарушением правил пользования фарами. Нарушения правил пользования подразумевает что фары находятся в рабочем состоянии, а ситуация с поломкой относится с нарушением правил эксплуатации транспортного средства — езды с неисправностью. Поэтому нужно понимать, что в данном случае штраф по 12.5 КоАП РФ практически неизбежен

И даже не важно, перегорела ли у вас лампа дальнего или ближнего света или есть разбитая фара (одна или обе), или даже стоп-сигнал

Если водитель забыл их включить

С 2010 года в России все водители обязаны ездить с включенным светом в дневное время суток, это могут быть дневные ходовые огни или ближний свет, при необходимости подключаются противотуманные фары.

Если вас остановили с не горящими фарами, будьте готовы ответить по статье 12.20 КоАП, сотрудники ДПС могут сделать предупреждение или выписать штраф в 500 рублей.

Если на световых приборах грязь

Также стоит обратить внимание, что оштрафовать могут даже за загрязненные световые приборы. Степень загрязнения будет проверяться электронным методом, поэтому оспорить факт нарушения будет сложно

Особенно это касается загрязненной подсветки номеров, когда ночью их становится не видно (область видимости — 20 метров).

Если есть одна перегоревшая лампочка ближнего света

Даже если не горит одна лампочка ближнего света, это приравнивается к нарушению и за это положен штраф, ведь в таком случае повышается вероятность создания аварийной ситуации при движении автомобиля. Поэтому все снова сводится к статье 12.5 КоАП РФ, и возможный штраф — пятьсот рублей.

Для чего нужны ЗПТФ?

Причины, по которым производится установка таких световых элементов, достаточно очевидны:

1. При движении на трассе в условиях ограниченной видимости их использование позволяет избежать столкновения автомобилей. Особый акцент делается именно на трассу, ведь скорость движения за городом выше, следовательно, реакция на автомобиль должна быть заблаговременной.
2. Обозначение транспортного средства при вынужденной остановки в условиях ограниченной видимости. Конечно, для этой цели есть габаритные огни, однако в тумане или при дожде идущем «сплошной стеной» их просто не достаточно и для безопасности использование дополнительного освещения вполне допустимо.
