Как заменить вилку сцепления ваз 2107 не снимая коробки видео

Замена вилки сцепления на автомобилях ваз 2106-07, 2110-2112

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

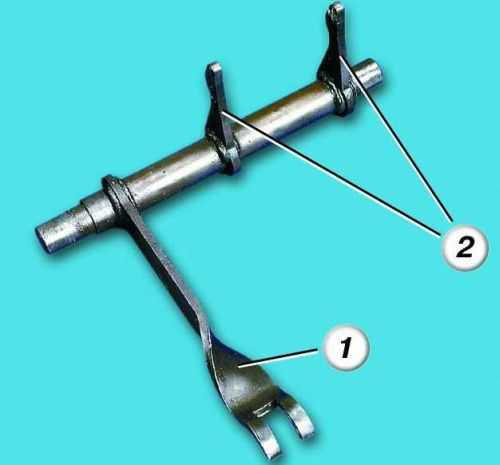

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

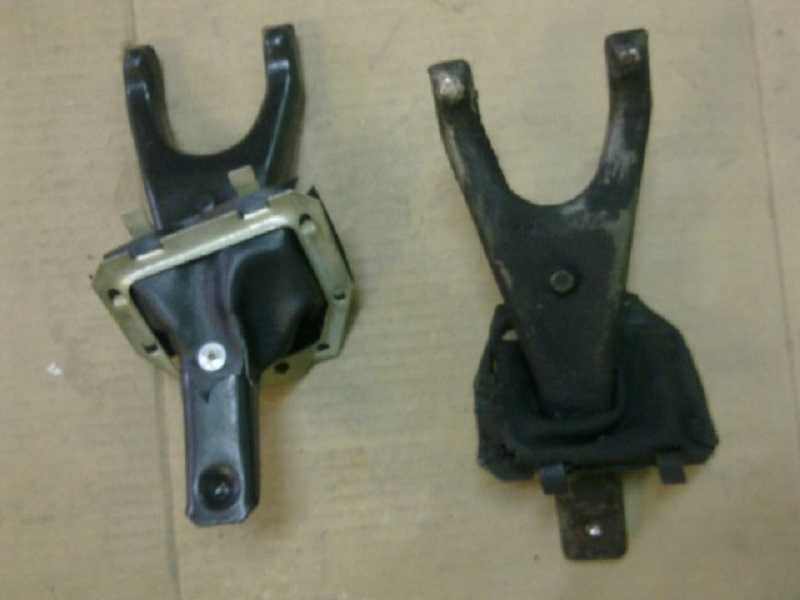

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

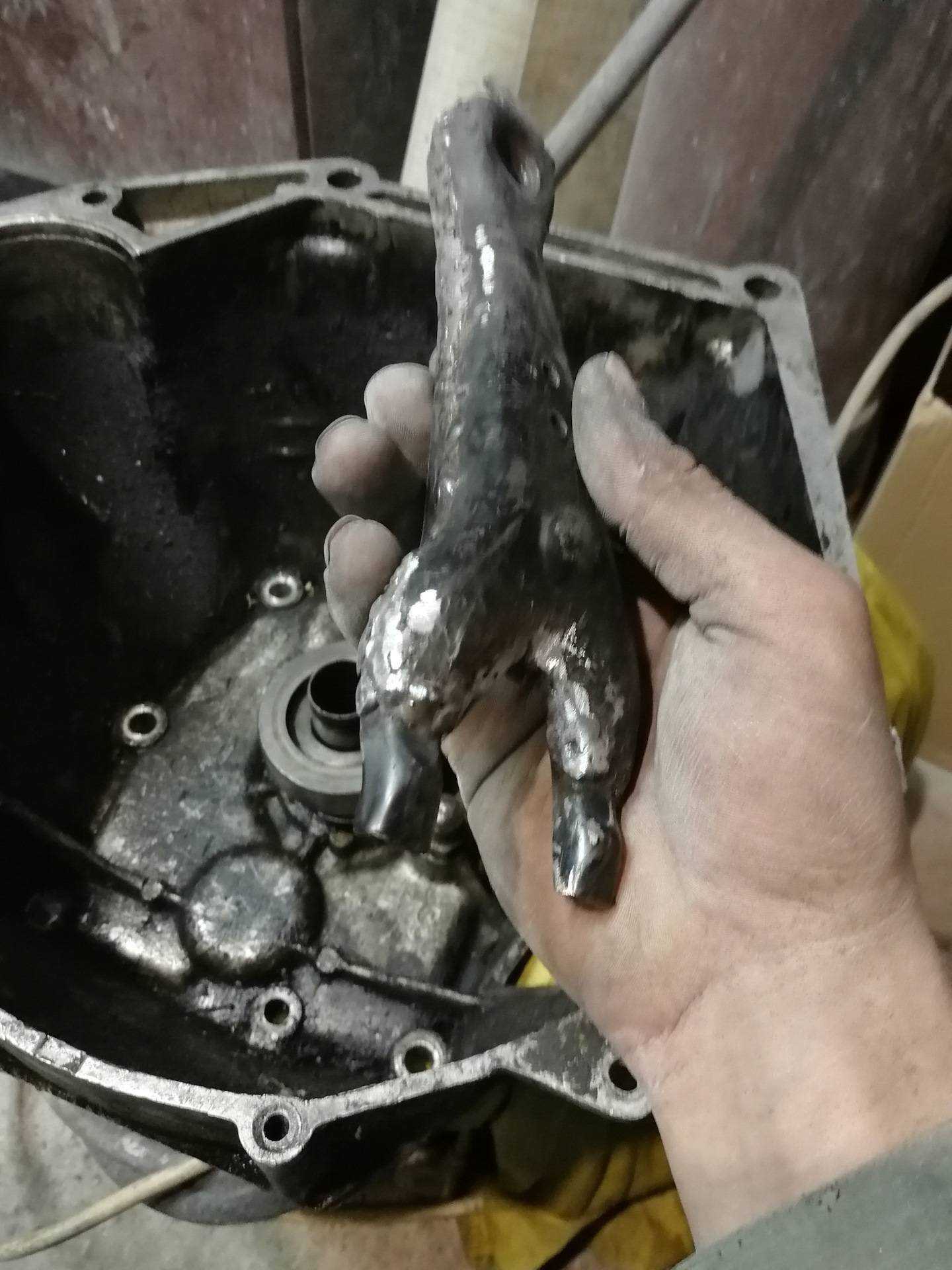

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Замена вилки на 2106, 2107

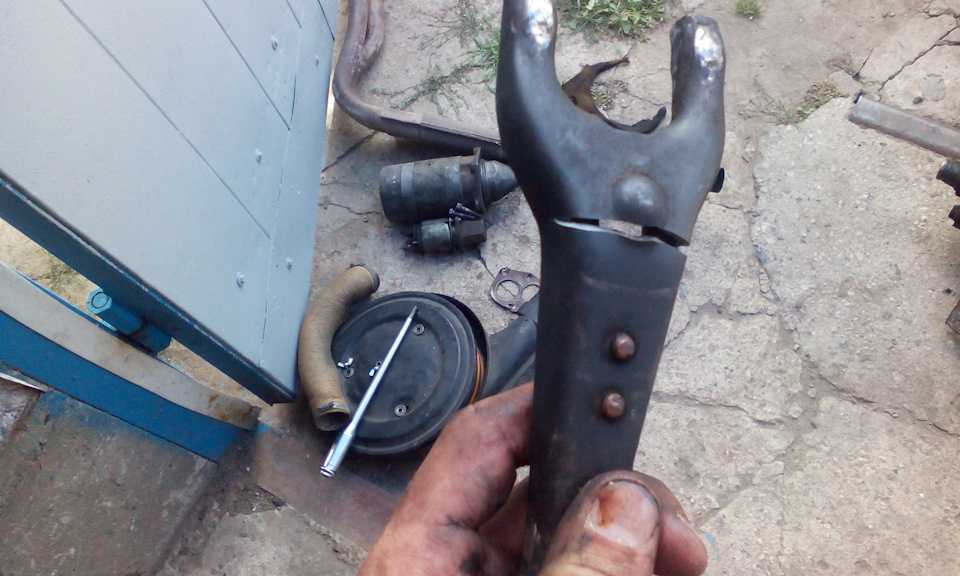

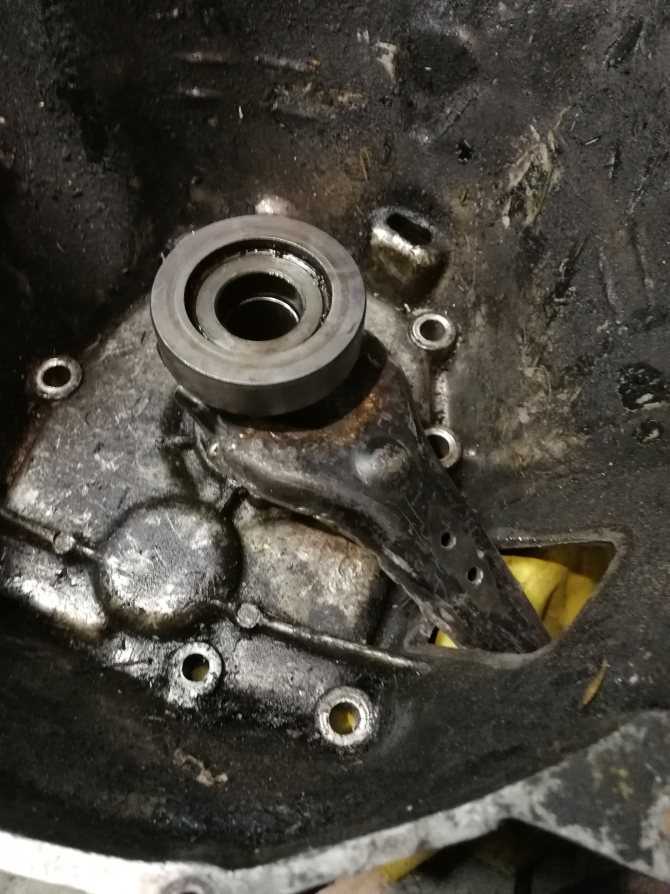

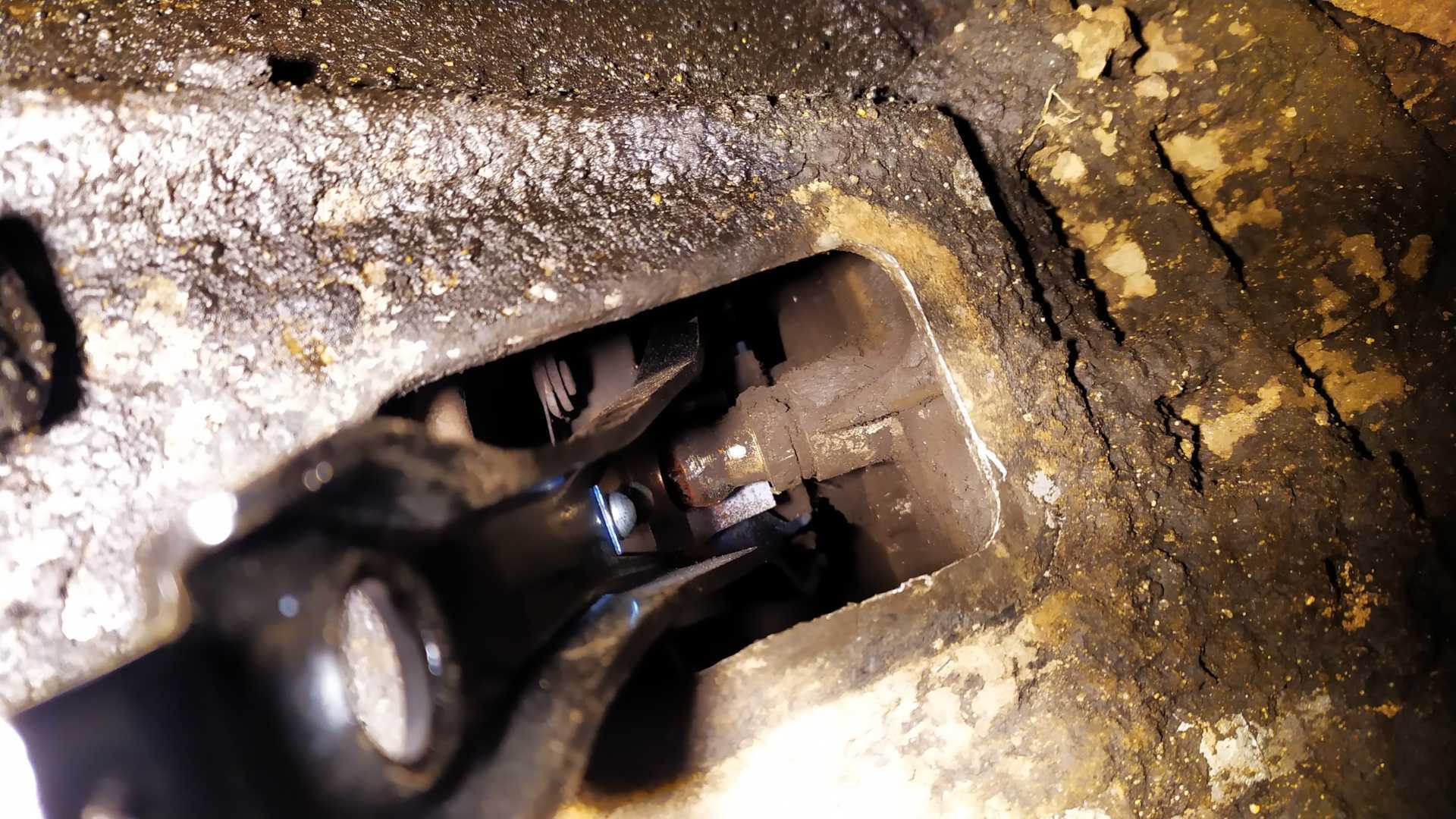

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину. Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена вилки сцепления на 2110, 2112

Первым делом снимем прижимную пружину вилки сцепления. После этого снимаем пластмассовую фиксирующую втулку вала и пыльник вилки. Теперь ее можно аккуратно вынуть. Обязательно проверьте состояние втулок, как нижней металлической, так и верхней пластмассовой, и при необходимости замените их при сильном износе. Пыльник так же не мешает осмотреть на предмет разрывов.

Установку новой вилки производим в обратной последовательности, не забыв предварительно смазать втулки.

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается. При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно. Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

1. Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
2. Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
3. Изогнутость.
4. Износ лапок.
5. Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей

Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Сорвите» болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на «козлы».

2. Снимите колесо и открутите два болта крепления нижней .

Замена сцепления ВАЗ 2110 своими руками видео:

Пожалуй, самые ответственные узлы в любом автомобиле — это двигатель и коробка. Но не менее важным элементом является и сцепление. Оно находится между мотором и трансмиссией и служит для передачи крутящего момента от маховика на первичный вал. Сцепление может быть нескольких типов — сухое и мокрое.

Какое стоит на ВАЗ-2110 сцепление? Оно принадлежит к первой категории и является однодисковым. Конструкция довольно проста и надежна, но со временем может вызывать проблемы. Итак, давайте рассмотрим причины неисправностей и описание процесса замены сцепления на ВАЗ-2110.

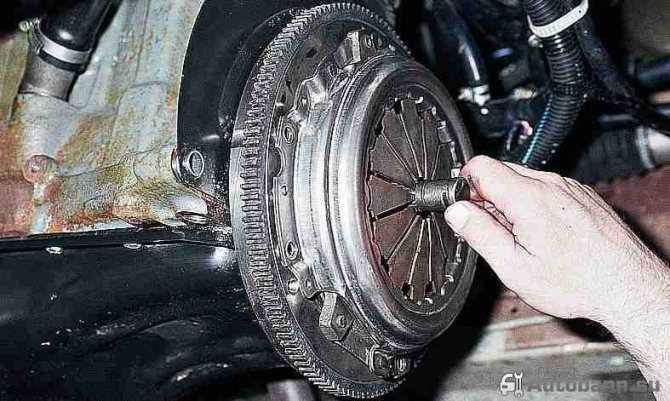

Технология замены диска сцепления на автомобиле ВАЗ 2110 своими силами

Некоторые рачительные автовладельцы начинают искать доступный выход, например, в виде наварки слоя металла на лапки корзины. Однако сложно нарастить одинаковую толщину, возникает перекос, что опять же ведет к неравномерному износу узла. Поэтому более разумно сразу ставить новую деталь, для чего и рассмотрим порядок реализации ремонта:

• Чтобы не допустить короткое замыкание, снять минусовую клемму с АКБ.
• Отсоединить разъем датчика ДМРВ, ослабить хомут крепления гофрированной трубы и снять корпус воздушного фильтра, чтобы получить доступ к болтам крепления КПП.
• Ослабить болты крепления левого колеса и поднять авто на подъемнике или поддомкратить переднюю часть и установить опоры.
• Снять переднее левое колесо и демонтировать защиту двигателя (если есть).
• При помощи двух ключей «на 19» отпустить две гайки крепления троса и вывести трос из кронштейна на КПП.
• Открутить верхний болт крепления автостартера к коробке ключом «на 17», после чего ключом «на 19» открутить рядом стоящий болт крепления КПП.
• Снять разъем датчика скорости и отсоединить тросик привода спидометра.
• Снять реактивную тягу привода КПП, предварительно сделав отметки в месте крепления хомутов, чтобы потом не заниматься регулировкой рычага переключения скоростей.
• Открутить второй болт крепления стартера и снять его.
• Открутить нижние болты крепления левой шаровой опоры.

• Перед заменой диска сцепления на автомобиле ВАЗ 2110 демонтировать продольную растяжку с поперечным рычагом.
• При помощи монтировки вынуть привод из коробки передач, вместо него вставить какую-либо заглушку (свернутая газета или старый шарнир) для предотвращения проворота сателлитов. Такую же операцию повторить с другим приводом. Привод подвязать веревкой к стабилизатору.
• Чтобы двигатель не перекосился во время ремонта, поставить под него упор.

  В процессе установки нового сцепления на автомобиль ВАЗ 2110 может оказаться, что придется менять не только фрикционный механизм, а, например, и приводную вилку. В таком случае необходима регулировка узлов передачи крутящего момента, которая может быть выполнена самостоятельно.

  При наличии эстакады или подъемника операция осуществляется быстро и качественно, а когда есть надежный помощник, так еще и весело. Однако не у всех есть такие возможности, здесь и проявляется инженерная смекалка.

  Некоторые автолюбители практикуют ремонт муфты без снятия КПП, для чего вместо верхних штатных болтов крепления они вкручивают болты большей длины. Для этого подойдут, например, два болта с верхнего рычага передней подвески «вазовской классики». Вкрутив их в верхние отверстия, коробку получится отодвинуть монтировкой на 14-15 см. Поперечную тягу в этом случае откручивать не следует, потому что задняя часть КПП будет на ней лежать. Этих условий вполне хватит, чтобы сменить неисправные детали.

  В случае необходимости ремонта специалисты рекомендуют делать полную смену всего узла вместе с выжимным подшипником, тем более что выбор комплектов сцепления довольно широк. Объясняется такая позиция просто – оставленная старая деталь в любой момент грозит выйти из строя. Процедура, как вы сами видели на видео, довольно трудоемкая, и повторять ее раз за разом – удовольствие не из приятных, разве что для настоящих «самоделкиных».

Подготовительный процесс для снятия вилки выключения сцепления

Функции вилки сцепления на всех авто однотипны, они в чем-то подобны обычному механическому рычагу. Нажимая ногой на педаль с помощью привода гидравлического или тросового, вы создаете усилие на внешней опоре вилки.

По принципу рычага, опирающегося на втулки или шаровую опору, внутренняя опора через муфту, если таковая имеется, передает усилие на выжимной подшипник, и далее происходит выключение прижимающего усилия лепестковой пружины. Под воздействием приложенного усилия диск сцепления отходит от маховика, отключая трансмиссию от двигателя. Сцепление выключено, пока вы удерживаете педаль в нажатом состоянии. Все это время вилка выключения и выжимной подшипник находятся в нагруженном состоянии.

Усилие, приложенное к одному из концов вилки сцепления, может превышать 100 кг. Если учесть, что среднестатистический водитель за час в городском цикле езды может нажать педаль более 50 раз, нагрузка на штампованную деталь толщиной в 3 мм получается очень даже немаленькая. Поэтому возможны деформация и даже поломка, не говоря уже об износе места опоры.

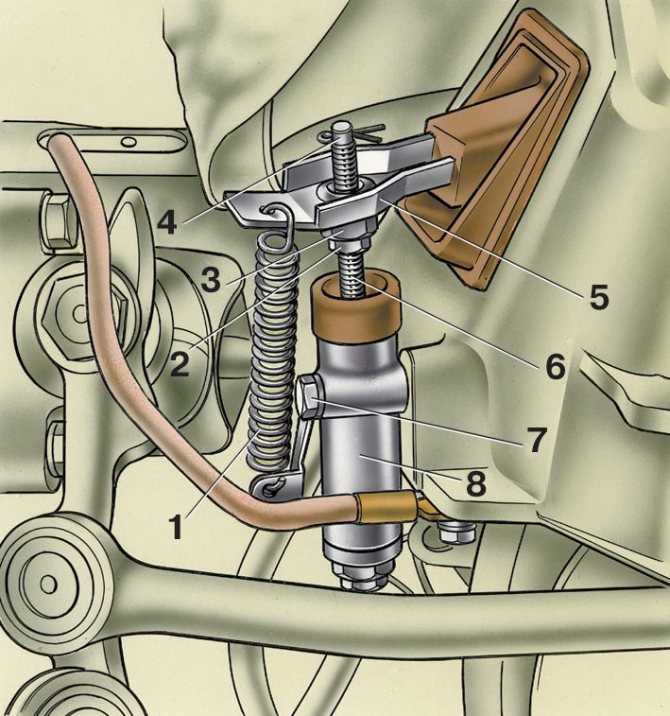

Конструктивно большая часть вилки с опорой находится внутри картера сцепления. С наружной части можно увидеть лишь внешнюю опору вилки сцепления и гидравлический цилиндр привода. Снять ее можно при частичной разборке узла. Работать придется под машиной, где даже самые простые операции требуют немалых усилий из-за малого рабочего пространства.

До начала работ удостоверьтесь, что проблема со сцеплением заключается именно в поломке или искривлении геометрии вилки:

ослабьте регулирующую гайку на штоке гидравлического привода;
снимите резиновый пыльник вилки сцепления, осторожно поддев под край неострой отверткой;
выведите из зацепления толкающий шток цилиндра гидропривода.

Освободив наружную часть вилки, рукой проверьте ее свободный ход. Погнутая или сломанная деталь будет иметь слишком большой свободный ход, не соответствующий регулировкам. Если при не очень сильном нажатии рукой свободный конец вилки с небольшим сопротивлением перемещается как в одну, так и в другую сторону, деталь нужно менять.

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается.

При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно.

Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

1. Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
2. Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
3. Изогнутость.
4. Износ лапок.
5. Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей

Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.

1. Снять КПП.
2. Убрать нажимной подшипник.
3. Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
4. Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
5. Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
6. Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
7. Заменяем вилку, которая имеет следы износа.
8. Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
9. Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
10. Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Если использовать при замене запчасть надлежащего качества, то приводная вилка сцепления прослужит немало. Смененные сопутствующие элементы защитят механизм и улучшат его работу.

Подготовительный этап

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

• слесарный набор с рожковыми ключами и головками до 22 мм;
• домкрат и несколько коротких досок (деревянных брусков);
• ёмкость для возможного слива трансмиссионного масла из КПП;

• центровочный вал (оправка).

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

• выжимной подшипник;
• диск сцепления;
• корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Диагностика неисправности

Чтоб проверить, действительно ли неисправности и перебои в работе сцепления были вызваны поломкой вилки, нужно внимательно осмотреть данный механизм, для чего следует:

• Загнать авто на смотровую яму.
• Далее сдвиньте из-под низа транспортного средства защитный пыльник, который закрывает вилку сцепления.
• С помощью фонарика внимательно осмотрите вилку на наличие трещин. Если они есть, увидеть их будет нетрудно. Чаще всего трещины возникают на той части элемента, где он переходит в ровную плоскость.

Но трещины являются не единственной причиной выхода вилки сцепления из строя. Не редко такое может случаться из-за наличия заводского брака, но если установку предыдущей вилки вы выполняли самостоятельно, причина неисправности может быть другой. Зачастую это банальный износ, происходящий и со всеми другими элементами транспортного средства и механизма сцепления.

При эксплуатации автомобиля с вилкой сцепления может произойти еще ряд поломок:

Данный элемент может просто переломиться. Это может случиться и из-за того, что сначала на нем возникли трещины, которые автовладелец не заметил и вовремя не заменил деталь. Если вилка действительно переломилась, то педаль сцепления в таком случае резко провалится, и транспортное средство не сможет больше продолжать движение.

Износились лапки детали. С этой ситуацией могут столкнуться те водители, вилка сцепления у которых установлена уже довольно давно. Стоит отметить, что за счет данных лапок и выполняется выключение/включение сцепления. Кроме того, они постоянно контактируют с иными компонентами этого механизма, поэтому их износ — это абсолютно нормальное явление.

Вилка изогнулась. Такое происходит редко, так как, чтобы загнуть металлический элемент, требуется довольно большое механическое воздействие. Вероятнее всего, вместе с вилкой вышли из строя и прочие элементы сцепления, результатом неправильного функционирования которых и является деформация детали.

Дефект на лапках элемента, находящийся в том месте, где они контактируют с муфтой. Предотвратить проявление подобного фактически невозможно

Из-за этого необходимо обращать внимание на присутствие/отсутствие брака еще при покупке вилки.

К сожалению, в результате несущественности первичных симптомов поломки вилки сцепления, фактически невозможно предотвратить ее окончательный выход из строя. Поэтому, если в ходе осмотра вы действительно нашли трещину либо прочие серьезные дефекты вилки, без замены данного элемента точно не обойтись.

Вилка сцепления ВАЗ, устройство, назначение, принцип работы

Главная роль сцепления — обеспечивать кратковременное рассоединение трансмиссии и двигателя, а также их последующее соединение после переключения передачи. Однако, помимо того, на сцепление возложена еще одна важная задача — обеспечивать элементам трансмиссии плавность в работе и оберегать их от лишних нагрузок и колебаний. Все компоненты сцепления находятся между коробкой передач и мотором.

В наше время существует несколько видов сцепления, которые возникали и модифицировались вместе с развитием автопрома: электромагнитное, фрикционное и гидравлическое. Фрикционное сцепление, в свою очередь, бывает одно-, двух- и многодисковым.

Большинство современных авто оборудованы однодисковым сцеплением, конструкция которого включает в себя такие элементы:

• Вилка сцепления.
• Диафрагменная пружина.
• Выжимной подшипник.
• Муфта выжимного подшипника.
• Ведомый диск.
• Ведущий (нажимной) диск.
• Маховик.

Принцип действия данного механизма заключается:

• При нажатии водителем на педаль сцепления, она воздействует на привод сцепления, перемещающий вилку данного механизма.
• Далее вилка оказывает воздействие на выжимной подшипник, благодаря чему подшипник смещается и влияет на лепестки диафрагменной пружины ведущего диска.
• В итоге лепестки пружины изгибаются к маховику, а ее внешний край отходит от ведущего диска, давая ему свободу. Вместе с этим «отжимание» ведущего диска происходит и за счет тангенциальных пружин.
• В результате передача крутящего момента прекращается.
• Когда водитель отпускает педаль сцепления, путем срабатывания диафрагменной пружины ведущий и ведомый диски снова между собой смыкаются, а контакт пружины с маховиком снова устанавливается. Передача крутящего момента на КПП восстанавливается.

Из описанного процесса принцип действия вилки сцепления и других его элементов становится достаточно понятным. Эта деталь отыгрывает важную роль при выключении и включении сцепления между трансмиссией и мотором, то есть образовывает свободное пространство между ведомым и нажимным дисками. Это нужно, чтобы полностью отключить коробку передач от мотора.

Если говорить о МКПП, то ее работа вообще становится невозможной без исправной вилки сцепления. Благодаря ей:

• Увеличивается маневренность авто при движении на невысоких скоростях.
• ТС может оставаться неподвижным даже при работающем двигателе и без активации нейтральной передачи.
• Запускается многоструктурный механизм переключения скоростей автомобиля.

Кроме того, без вилки сцепление не может работать, так как данный элемент — это включатель и выключатель. С его помощью автомобилист может управлять работой мотора и обеспечивать ему нормальные режимы функционирования.

Признаки неисправности вилки сцепления ВАЗ

Если сцепление работает неудовлетворительно и плохо отзывается на нажатие педали, вероятнее всего, сломался один из его механизмов и, скорее всего, это вилка. Для устранения такой неисправности некоторые автолюбители выполняют так называемую настройку свободного хода вилки. За счет этого на некоторое время возобновляется нормальная работа сцепления, однако такой процедуры, как правило, не хватает надолго, а неисправности в функционировании сцепления и дальше проявляются.

Если никакие посторонние звуки не доносятся от сцепления, скорее всего, виновницей появившейся ситуации является вилка. В ходе интенсивной эксплуатации на ней может появиться трещина, что может привести к ее дополнительной деформации. В итоге свободный ход педали возрастает, передачи плохо включаются. Бывает, что педаль сцепления в буквальном смысле проваливается в пол, не оказывая воздействия на привод сцепления.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Симптомы

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Причины

• Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
• Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
• Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
• Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
• Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
• Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
• Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
• Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

Замена и ремонт вилки выключения сцепления

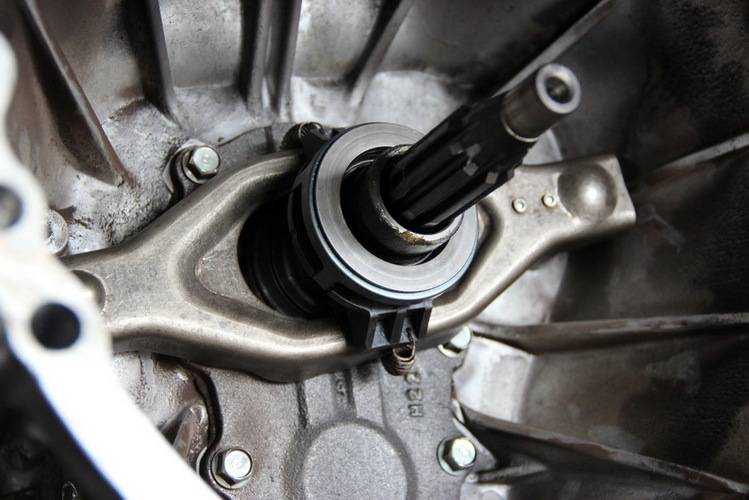

Чтобы вытащить старую вилку, действуем так:

❶

 Сначала у сцепления вытаскиваем цилиндр. Иногда его вытягивают со штоком. Затем отводим компонент со шлангами.

❷

 Убираем чехол на вилке, осматриваем узел.

❸

 Проверяем состояние кожуха. Все загрязнения следует удалить.

❹

 Осуществляем установку вилки. На кожухе присутствует палец шарообразный, сюда просовывают лепестки от фиксатора детали.

❺

 Осматриваем ступицу подшипника с проволочной пружиной. Сюда предстоит установить лапки изделия.

Так вилка разместится на позиции пружины и ступицы.

❻

 Механизм собираем, восстанавливаем все детали.

Вот и вся инструкция по замене и ремонту вилки выключения сцепления. Остается лишь оценить работу механизма, совершив пробный заезд.

Устранение неполадок в системе работы автотранспортного средства, в том числе и поломок сцепления, первым делом предусматривает диагностику. Ее проводят при выраженных нарушениях работы узлов автомобиля. Выявление неисправности в системе сцепления, скорее всего, влечет ее полную замену или отдельных комплектующих.

Наличие точных рекомендаций от авторазработчиков и инженеров-механиков предоставляет информацию о ресурсе и сроках замены сцепления и его запчастей. Однако регламентированные сроки в реальной жизни больше зависят не от рекомендаций специалистов-разработчиков, а от манеры вождения, уровня нагрузок при автоэксплуатации и других факторов.

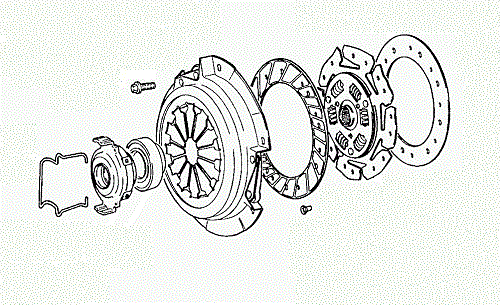

Устройство сцепления

Для начала – в ВАЗ 2110 установлен сухой вид сцепления. В само сцепление входит только 2 диска, которые обработаны фрикционным материалом, позволяющим выдерживать продолжительное трение. Изготовлен каждый диск из органического материала, смешанного с проволокой, которая выполняет теплоотводящую функцию во время работы. Каждый диск взаимодействует с другими механизмами автомобиля, к примеру, с коробкой переключения передач. Между дисками есть и другие детали, которые скреплены кожухом. Называется он «корзина сцепления». На ней нужно остановиться.

Корзина сцепления

Корзина включает в себя следующие элементы:

• Маховик. На этот элемент поступает крутящий момент от двигателя, к нему и крепится корзина.
• Нажимной и ведомый диск. Работают они следующим образом: когда водитель отжимает педаль сцепления, нажимной диск контактирует с ведомым, когда педаль нажата, детали разобщаются.
• Первичный вал КПП. Он переправляет крутящий момент от двигателя на коробку переключения передач.
• Вилки выключения. Вилки нужна для сжимания и разжимания дисков. Педаль нажата – вилки разобщают детали, вилки отпущена – сводят.
• Трос. Является связывающим звеном между механизмом и педалью сцепления. При изменения длины тросика меняется длина хода.

Что касается мокрого сцепления, то оно всегда погружено в масло. За счет этого происходит меньший износ – диски меньше трутся, а их поверхность всегда остается охлажденной и чистой.
