ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, когда его металл прогнил в разных местах, также деталь меняется, если она сильно деформировалась после удара (аварии).

Стоимость комплекта и работы с ним в сервисе

На СТО проводят весь комплекс работ по восстановлению кузова. Можно заварить дно у ВАЗ 2115, цена работ без стоимости демонтажа, материалов и комплектующих от 15 000 руб. Также допустимо поменять прогнившие поддомкратники, пороги и провести замену части дна, стоимость работ до 10 000 руб.

Ремонт днища, как и любой другой части кузова, относится к категории трудозатратных и сложных. К стоимости работ необходимо прибавить цену ремкомплекта.

  • оригинальный пол от АвтоВАЗ – от 3000 руб;
  • днище с порогами ─ от 5 000 руб;
  • шумоизоляция ─ от 500 руб за 1 кв. метр;
  • антикор ─ от 600 руб за 1 кг.

Простые подсчеты показывают, что самостоятельный ремонт обойдется в три-четыре раза дешевле, но только в том случае, если водитель понимает всю сложность работ и имеет минимальный навык по использованию электросварки и работе с металлом.

Когда требуется ремонт

Для всех моделей ВАЗ кузов изготавливался из черной или низкоуглеродистой стали класса 08Ю, 08КП. Детали не оцинковывались, но покрывались полимерной антикоррозионной композицией, пленка обеспечивала защиту днища от влаги до 6 месяцев, затем начинались естественные процессы окисления. Уже после покупки водителям приходилось проводить тщательную антикоррозионную обработку металла.

Ремонт или полная переварка днища ВАЗ 2114 потребуется в следующих случаях:

  1. Невозможно приподнять машину на домкрат, поддомкратники проваливаются.
  2. Пол в салоне автомобиля стал неровным, металл прогнулся от коррозии.
  3. Водительское кресло нельзя отрегулировать, при закрывании дверей появились увеличенные зазоры.
  4. Заметные очаги коррозии на порогах, колесных арках. Если приподнять машину на эстакаду, проверить шилом, то слой антикора с днища отвалится, будут четко видны следы ржавчины.

Подготовка к ремонту

Ремонт днища ВАЗ предполагает комплекс мероприятий:

  • подготовка необходимого материала, инструмента;
  • демонтаж салона;
  • установка авто на подъемник или ремонтную плоскость;
  • вырезка прогнивших элементов днища при частичной, полной замене детали, если требуется полностью переварить кузов;
  • сварка заплат или приварка днища;
  • антикоррозионная обработка;
  • установка салона, замена шумоизоляции, дополнительные работы.

Чтобы ремонтировать кузов самостоятельно, потребуется приготовить следующие материалы, инструменты:

  1. Новое днище или его часть при полной замене, металлические заплаты при частичном ремонте. Рекомендуется брать промышленную стать толщиной до 1-1,2 мм. Штатный металл на кузове ВАЗ 2114 имеет толщину 0,9 мм для днища, 0,8 — для порогов.
  2. Угловая шлифовальная машинка, болгарка с набором сменных дисков от металлического, для обработки сварочного шва, зачистки металла от коррозии, до мягкой насадки для шлифовки грунта.
  3. Сварочный аппарат. Для самостоятельного ремонта рекомендуется использовать полуавтомат с использованием проволоки в среде углекислого газа.
  4. Электродрель, набор сверл.
  5. Листы шумоизоляции.
  6. Металлические щетки, наждачную бумагу крупного и мелкого зерна, зубило, набор отверток.
  7. Грунтовку на основе цинка, шпатлевку, набор шпателей, антикор для окончательной обработки.

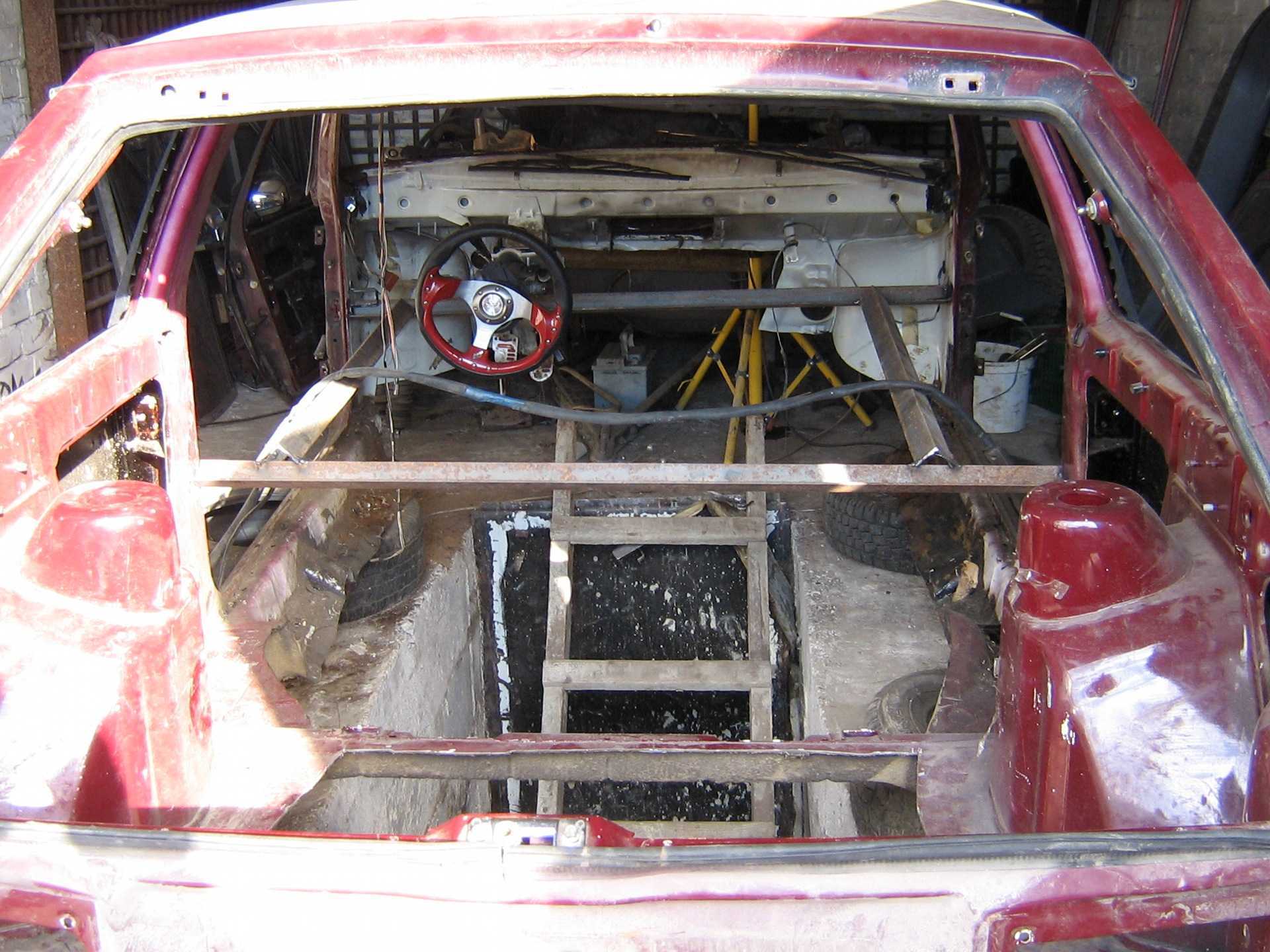

Первый этап работы — это демонтаж салона, подъем автомобиля на эстакаду.

Демонтаж салона

Днище 2114 представляет собой выштампованную деталь, которая приваривается к усилителям лонжеронов, навесных панелей по заводским линиям. Оригинальные реплики не требуют обрезки, готовы к установке. Описание замены по этапам:

  1. С автомобиля сливается топливо, вынимается аккумулятор.
  2. Отключается электрика, демонтируются передние, задние двери.
  3. Вытаскиваются кресла, напольное покрытие, снимается шумоизоляция.
  4. Демонтируется вся пластиковая облицовка стоек, торпедо необходимо накрыть плотным куском ветоши.
  5. Стекла заклеиваются с двух сторон плотной бумагой.
  6. Проводится осмотр изнутри, ржавые места простукиваются молотком, определяется масштаб работ.

Снятие прогнивших частей

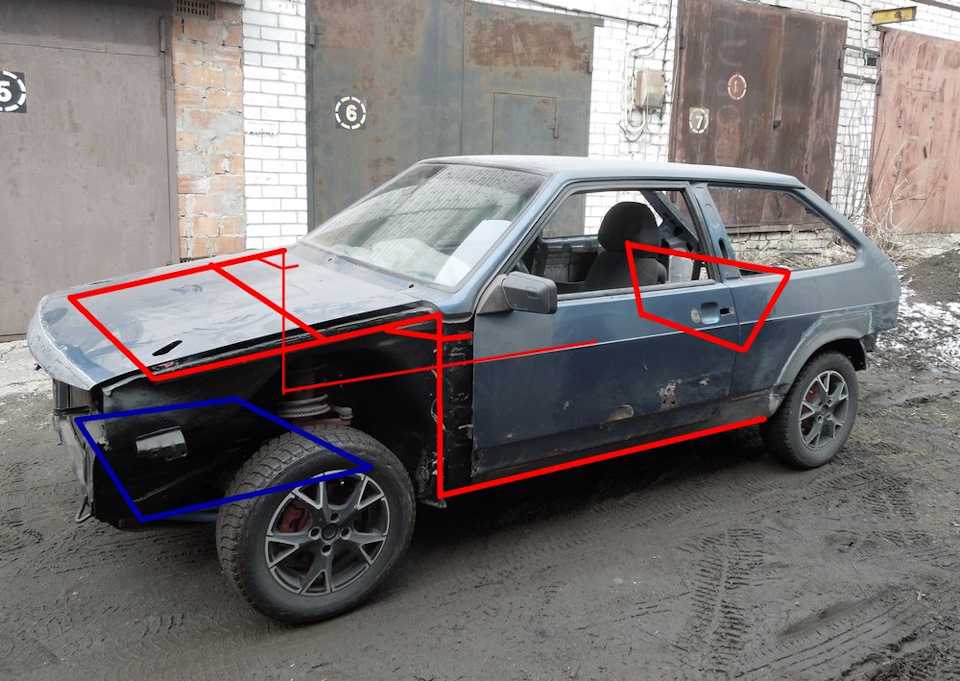

Начинаем ремонт со снятия гнилых, ржавых и деформированных частей. Я буду описывать процесс на примере автомобиля, ВАЗ 2109, который мне поручено было отремонтировать. Приведу для начала свои проблемные места в машине. У автомобиля полностью прогнил передний пол со всеми поддомкратниками и усилителями. И использовать домкрат только можно было с подмоторной балкой. Задний пол тоже сгнил. Коррозия задела и двери автомобиля. В общем, днище почти отсутствовало. Крылья были не в лучшем состоянии.

Капот в передней части заметно покрылся ржавчиной, отсутствовали все соединители пола и пол бензинового бака, запасного колеса. Эта же участь постигла и отражатели почти всех фар. В районе редуктора лопнул передний лонжерон. А над глушителем, в полу багажника красовалась огромная дыра. По углам двери «съела» коррозия.

Я подробно описываю состояние своего автомобиля, чтобы автолюбители определили схожие поломки в своем и сделали правильные выводы. После того как необходимый инструмент для ремонта кузова автомобиля под рукой начинаем монтаж.

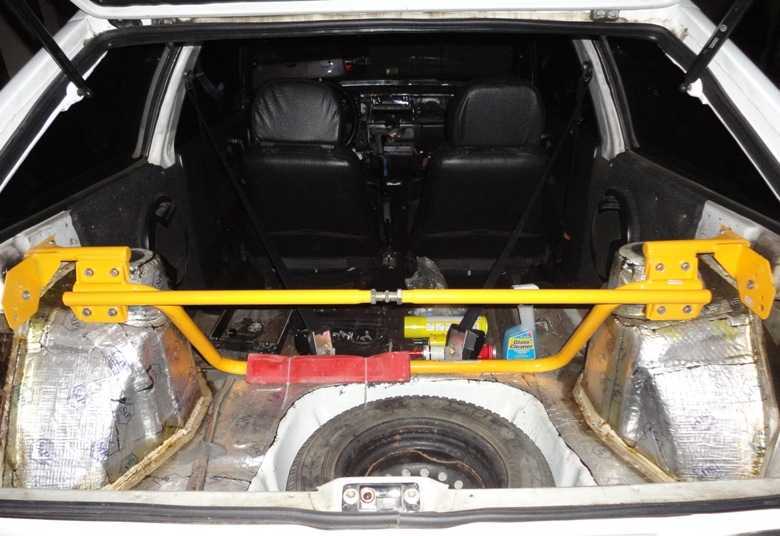

Усилитель кузова ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115

Если у автомобиля жесткий кузов — он будет хорошо управляться. Если Вы задались целью серьезно улучшить ваш ВАЗ, то усилением одного только передка здесь не обойтись. Усилить растяжками передние верхние опоры, заменить рычаги, опоры на более жесткие и при этом ничего не сделать для усиления кузова — как минимум неразумно. Кузов можно сделать жестче с помощью гоночного пространственного каркаса, ну или хотябы с помощью растяжки задних верхних опор или усилителем кузова, последний мы сейчас и рассмотрим подробнее.

Применяется на: ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115.

Что дает усилитель кузова: — Увеличивает крутильную жесткость кузова на 20-25% в зависимости от типа кузова. — Значительно улучшает ходовые качества автомобиля.

Кроме этого он еще и сертифицирован, защищен патентом, испытан, а также одобрен и разрешен к производству АВТОВАЗом. При его установке сохраняется гарантия ВАЗа (перед покупкой уточните у продавца и своего автодиллера).

Усилитель кузова для семейства ВАЗ 2110 разрабатывался с использованием математического моделирования специально для устранения эффекта »вальяжности» поведения этих автомобилей. Увеличение жесткости кузова влечет за собой улучшение управляемости и устойчивости автомобиля, повышение долговечности кузова и увеличение пассивной безопасности автомобиля.

При движении по прямой: — повышается устойчивость машины, особенно на высоких скоростях или при движении по дорогам с некачественным покрытием; — корректировка траектории движения при объезде неровностей становится более четкой .

При движении в повороте: — улучшается реакция машины на поворот руля, что придает водителю уверенность при управлении автомобилем и позволяет двигаться в поворотах с более высокой скоростью; — снижается трудоёмкость управления машиной в сравнении с серийным, так как уменьшается угол поворота руля при прохождении виражей одинаковых радиусов; — поведение машины становится более предсказуемым, что позволяет водителю выбирать различные режимы и траектории безопасного движения; — сохраняется плавность хода автомобиля при одновременном улучшении устойчивости и управляемости.

Не рекомендуется устанавливать усилитель на автомобиль если на нем установлен только задний стабилизатор поперечной устойчивости (т.е. передний стабилизатор оставлен серийным).

Что улучшилось на поворотах

Также наблюдаются следующие улучшения манёвренности:

  • значительно улучшилась реакция автона поворот руля, что придает большей уверенности водителя, позволяя ехать на более высокой скорости;
  • в отличие от серийных моделей, снижается трудоемкость управления, так как уменьшается угол поворота при прохождении виражей с одинаковым радиусом;
  • автомобиль стал более предсказуемым, поэтому водитель может выбирать различные режимы и траектории движения для безопасной езды;
  • с увеличением устойчивости и управляемости сохраняется плавность хода.

Но все-таки есть один нюанс. Не рекомендуется устанавливать усилитель в случае, если установлен лишь задний стабилизатор поперечной стабилизации, а передний стоит серийный.

Передняя распорка

Поможет в некотором роде скорректировать балансировку установка передней распорки. Представляет она собой кусок трубы, легко устанавливаемый своими руками.

Опять же, вначале надо будет выбрать вариант распорки. Сегодня на рынке царит изобилие, передние распорки представлены в широком ассортименте от различных производителей.

Владельцам подержанных «восьмерок» рекомендуется выбирать регулируемую распорку. Дело в том, что со временем на старом автомобиле чашки стоек сближаются. Если распорка будет нерегулируемой, сложно станет ее устанавливать (надо будет поднимать машину, использовать монтажку и т.д).

Вот как происходит процесс установки передней распорки.

  • С каждой опоры выворачивается гайка (используем ключ на 13);
  • Между опорными пластинами регулируется расстояние (если будет ставиться регулируемая распорка);
  • Ставится распорка, и гайки заворачиваются на место.

Как известно, передняя распорка для автомобилей придумана спортсменами. Еще на кроссовых «восьмерках» ее широко использовали для усиления кузова при движении по бездорожью. Нашли применение эти усилители и в кольцевых гонках. Здесь они давали шанс повысить чувствительность рулевой. Одним словом, начало использования распорок было связано с началом эксплуатации машины в экстремальных условиях, когда налицо запредельные нагрузки на кузов.

У «восьмерки» кузов достаточно жесткий и в обычных условиях эксплуатации его усиливать нет особого резона. Но сегодня мало кто ездит по хорошим, идеальным дорогам. Усиление в данном случае не только поможет повысить комфорт управления, но и значительно продлит жизнь кузову машины.

Рама на «восьмерку»

Касательно усиления крабов на «восьмерке» может возникнуть проблема с лонжеронами. Дело в том, что если усилить кронштейны гайками, сваренными вместо «десяток», уже не хватит крепости лонжеронов.

Ваз 2108 усиление кузова

Покупка железных профилей может оказаться верным решением задачи. Они должны быть разного сечения в мм:

  • 70х40;
  • 50х50;
  • 60х30.

Длина профилей по шесть метров, толщина – 3 мм. Цель работы – усилить кузов методом установки рамных конструкций. И вот что придется сделать для этого:

  • Практически, в полном смысле этого слова, вырезаются лонжероны. Оставляются лишь внутренние части главных (они будут выполнять уже роль брызговиков);
  • Из плотной бумаги делается макет, подгоняется к месту установки;
  • Профили 70х40 мм изгибаются по форме лонжеронов (используется макет), затем полученные изделия прикладываются и подгоняются;

Ваз тюнинг кузова 2108

  • В итоге должны выйти два вогнутых профиля, которые войдут в места лонжеронов. Они свариваются между собой либо прямо на месте, либо снаружи, а потом уже устанавливаются на автомобиль;
  • Теперь в пороги забиваются куски труб с сечением 60х30 мм. Их концы свариваются с установленными новыми выгнутыми лонжеронами;
  • Снизу к порогам привариваются трубы, длина которых должна доходить до задней балки;
  • К лонжеронам, в свою очередь, привариваются равнобедренные треугольники, изготовленные из тех же труб. Они будут выполнять роль крабов;
  • Заключительный этап операции подразумевает привязку стаканов передних подвесок и остальных элементов рамной конструкции к установленным на машину трубам. В обязательном порядке пускается швеллер по наружной стороне брызговика;
  • Наконец, все приваренное надо покрыть антикором, днище салона зачистить и обработать мастикой.

Инструменты и материалы

Чтобы заварить днище, помимо сварочного оборудования потребуются расходные материалы. Выбирая, каким варить металлом, необходимо учитывать два момента:

  • тонкую сталь труднее приваривать, нужен опыт, чтобы выбрать температурный режим, исключающий риск прожогов;
  • толстое железо сложнее обрабатывать.

Заплатки делают из металла толщиной от 1 до 2 мм – это оптимальные параметры.

Что понадобится при работе:

  • сварочный аппарат, при работе ручной дуговой сваркой понадобятся тонкие электроды, максимальный размер 1,6 мм; для полуавтомата нужна медная проволока и углекислота;
  • болгарка с режущими и шлифовальными насадками;
  • газосварка плюс карбид, кислород для очистки от ржавчины в труднодоступных местах;
  • обычные или электроножницы по металлу, ими вырезают латки;
  • электродрель;
  • молоток, им простукивают днище авто для выявления дефектов;
  • зубило или перфоратор, чтобы снять шумоизоляцию;
  • отвертка или шуруповерт.

Днище просматривают на эстакаде или в смотровой яме при хорошем освещении. Металл простукивают молотком, проверяя на прочность. Понадобится подъемник, чтобы обеспечить доступ к поврежденным участкам.

Потребуется преобразователь ржавчины, шумоизоляционные покрытия; антикоррозийные составы; грунтовку по металлу; растворитель или другой обезжиривающий состав.

Непредвиденные расходы

Необходимо предусмотреть покупку запчастей. Их нужность определяют после осмотра автомобиля. При ремонтных работах меняют ветхие элементы машины:

  • прогнившие и гнутые пороги, их снимают в первую очередь, при установке контролируют геометрию кузова;
  • лонжероны пола;
  • напольные панели, они монтируются снизу;
  • тормозные и топливные трубки, прикипевшие к металлу.

Иногда требуют замены и другие элементы машины. Впрок запчасти лучше не приобретать, они могут не понадобиться.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

  • Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
  • Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Заключительная обработка

Грунтовка, антикоррозионная обработка, установка новой шумоизоляции и монтаж салона с подключением электрики относятся к заключительному этапу работы с днищем. Для внешней обработки понадобится битумная мастика или антикор Body 930. Средство имеет бюджетную стоимость и отличается высокой устойчивостью. Мастика формирует плотный, но эластичный защитный слой, который не пропускает влагу и защищает железо. Заключительные работы по шагам:

  1. Зачистить сварочные швы.
  2. Обработать места сварки грунтовкой с содержанием цинка.
  3. Внутреннюю поверхность покрыть мастикой, положить новую шумоизоляцию.

Рекомендации по замене задних лонжеронов ВАЗ-2108-09

При замене ЛП многие мастера срезают старый кузовной элемент газовым резаком, но лучше деталь высверливать.
При установке нового лонжерона очень важно правильно найти контрольные точки, не нарушить геометрию кузова, в противном случае работу придется переделывать, возникнут проблемы.
Прихватывать лонжерон рекомендуется на трех-четырех точках, прежде чем основательно приваривать деталь, рекомендуется примерить заднюю балку – крепления должны совпадать по шпилькам.
Посадочное место перед установкой кузовного элемента нужно тщательно очистить от ржавчины и хорошо загрунтовать, если металл проржавел, необходимо вварить новые пластины.
Нельзя делать сварку сплошным швом, это ослабит металл кузова.

Читать дальше: Тойота марк икс 2018

Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов. https://www.youtube.com/watch?v=vr0evFOfa9g

Тюнинг двигателя

Тюнинг двигателя производится для его усиления. Сделать это в одиночку проблематично. Если Вы никогда этим не занимались, лучше обратиться к специалистам.

Модернизацию двигателя проводят следующим образом:

  1. Для начала меняют старые агрегаты на новые(механизм переключения коробки передач, воздушный фильтр). Устанавливается инжектор.
  2. Ставятся спортивные распределительные валы и форсунки. Каналы впрыска и выпуска шлифуются. Таким образом мощность мотора увеличивается до 110-130 л. с.
  3. После того, как двигатель стал мощнее, требуется модернизация тормозной системы. Для этого снимаются штатные тормоза. На их места ставятся дисковые. Настроить их нужно так, чтобы задние диски тормозии быстрее передних.
  4. Можно заменить стандартные настройки системы управления на новые. Для этого перепрограммируется микросхемы на флэшпамяти. Их выбор зависит от требований водителя. Таким образом, можно увеличить мощность. Но при этом расход топлива тоже увеличится.
  5. Меняется коробка передач.
  6. Для усиления мощности карбюраторного мотора можно поставить ещё один карбюратор. Это сделает машину сильнее.
  7. Какой бы вариант тюнинга Вы не выбрали, помните – модернизация не должна быть помехой безопасного вождения.

Замена частей или всего днища

Ремонт начинается с осмотра и ремонта порогов. Гниение центральной части кузова начинается с коррозии порогов и колесных арок, поэтому если ржавчина разрушила части днища на 30%, то можно уверенно говорить, что порог прогнил на 60% и требует полной замены. Днище ВАЗ 2114 состоит из следующих элементов:

  • панели днища под сидениями;
  • надставка на пороги;
  • поперечины;
  • усилитель лонжеронов;
  • место под домкрат или поддомкратники;
  • центральная опорная площадка;

После зачистки днища от антикора проводится осмотр поддомкратников, лонжеронов и панели под ногами водителя и пассажира. Это наиболее уязвимые части. Если общее состояние удовлетворительное, то рекомендуется вырезать проблемные участки и установить оригинальные части пола из ремкомплекта. Процесс частичной переварки дна по шагам:

  1. Высверлить места точечной сварки, вырубить зубилом проржавевший металл.
  2. Зачистить край будущей сварки болгаркой, обработать обезжиривателем.
  3. Приложить оригинальную часть или вырезанную заплату. Металлическая латка должна выступать за края обрезки на 1 см, приварка буде осуществляться внахлест.
  4. Прихватить точечной сваркой кромку метала. Приварить заплату шагом 2 см сварка, 4 см пропуск.

Полная замена дна ВАЗ 2114 требуется в 50% случаев ремонта кузова. Однако, водители со стажем предупреждают об опасности самостоятельного ремонта всего днища, которое остается главной частью несущего кузова. Если нет опыта, то можно нарушить геометрию авто, а любой самый незначительный перекос грозит тем, что будет невозможно выставить развал-схождение колес и авто станет ездить боком, быстро начнут истираться шины, может оторваться подушка мотора, увеличится расход топлива, масла и пр. Новичкам рекомендуется вырубать дно частями, менять только ту часть, которая прогнила.

Перед полной переваркой днища демонтируются все патрубки топливной, тормозной и выхлопной систем. На автомобилях ВАЗ 2114 через три-четыре года все патрубки и штуцера топливной и тормозной системы покрыты коррозией и закислены. Снять элемент практически невозможно, мастера на СТО рекомендуют вырезать металлические шланги и после работ с днищем установить новые патрубки изготовленные из латуни или меди. Преимущество таких шлангов перед металлическими очевидны.

  1. Мягкость металла позволит согнуть шланги и установить их точно в карманы днища.
  2. Если дно меняется частями и мастеру придется самостоятельно выстукивать место под патрубок, латунную трубку можно установить под любым углом и закрепить на специальную муфту.

Алгоритм работ по замене дна целиком:

  1. Высверлить места точечной сварки.
  2. Зубилом вырубить днище. Можно использовать болгарку, но рекомендуется выстукивать металл зубилом или ножовочным полотном.
  3. Оставить по 1 см старого дна, чтобы провести приварку нового элемента способом внахлест.
  4. Усилить лонжероны дополнительными металлическими панелями.
  5. Завести днище снизу, прихватить точкам.
  6. Варить шагом 3-4 см.
  7. Зачистить сварочный шов болгаркой или металлическим кругом.

Внешний вид

Перед выполнением тюнинга ВАЗ 2109 своими руками можно спроектировать виртуальный макет готового автомобиля. Для этого существуют сайты, позволяющие осуществить онлайн 3D тюнинг девятки. Принцип работы такого сайта довольно прост:

  1. После загрузки странички на мониторе ПК или планшета появляется список автомобильных моделей (здесь есть как иномарки, так и авто отечественного производства).
  2. После выбора ВАЗ 2109 появляется «девятка», выполненная в стандартном дизайне.
  3. При помощи выбора соответствующих запчастей пользователь имеет возможность виртуально «установить» части тюнинга на машину и по окончании работы оценить полученный результат. Итог 3D тюнинга можно сохранить для дальнейшего редактирования или просмотра. Но для этого потребуется регистрация на сайте.

Диски и шины

Один из распространенных видов модернизации ВАЗ 2109 – замена штатных колесных дисков. Штампованные, которые штатно установлены на машину, имеют устаревший дизайн, утяжеляют авто. Однако их преимущество заключено в высокой прочности.

В результате доработки устанавливают литые диски. Они имеют презентабельный дизайн, легкий вес, а наличие дополнительных отверстий между спицами диска способствует более эффективному охлаждению тормозов машины. К недостаткам такого вида тюнинга ВАЗ 2109 относят высокую стоимость дисков и их меньшую прочность, по сравнению со штампованными.

По диаметру диски обычно выбирают 15-16-дюймовые варианты. В некоторых случаях на авто можно встретить диски диаметром 17 дюймов. Однако на такие колеса ставят низкопрофильную резину.

Оптика

Установка новых фар – один из видов красивого тюнинга ВАЗ 2109. Стандартные передние осветительные приборы машины меняют на ксеноновые или галогенные фонари, меняют отражатели. На передний бампер или непосредственно в саму фару монтируют светодиодные ходовые огни и новые габариты («ангельские глазки»).

Особенности конструкции

Модель 2114 строилась на базе ВАЗ 2109, она представляет собой рестайлинговую версию. Хэтчбек получил новую рулевую колонку, модернизированную приборную панель, обновленный полуторалитровый мотор, переработанный под протокол Евро 2. ВАЗ 2114 делит с девяткой одну колесную базу, 2460 мм. Конфигурация панели дна у моделей одинакова.

Есть ли отличия между 2114 и 2115

Модель ВАЗ 2115 считается связанной моделью. Хэтчбек построен на базе ВАЗ 21099 при различных транспортных размерах делит одну колесную базу со всем семейством Лада Самара. Штатные размеры днища и порогов для моделей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 одинаковы и взаимозаменяемы.

Дно ваз 2114 конструктивно состоит из следующих частей:

  • центральная усиленная панель;
  • боковая водительская панель;
  • боковая пассажирская;

Заводское штатное днище представляет собой цельную выштамповнную деталь, обработанную грунтом, покрашенную черной краской. В качестве защиты выступает полтэтиленовое покрытие.

Чем обработать днище после сварки

Перед нанесением защиты от коррозии сначала используют грунтующие составы. Их наносят на чистые поверхности по инструкции, просушивают. Грунтовка обеспечивает надежное сцепление стали с антикором. Производители предлагают различные составы:

  • Tectyl выпускают в трех модификациях: а) классический создает органическую микропленку; б) Tectyl цинк обеспечивает дополнительное цинковое покрытие, защищающее металл от действия солей; в) Tectyl НТ цинк предназначен для интенсивной эксплуатации в условиях городской среды;
  • Мовиль – экономичное средство, зарекомендовавшее себя на протяжении полувека;
  • битумная мастика выпускается на каучуковой, полимерной, минерально-сланцевой и полимерной основе;
  • Dinitrol на основе полимерной резины.

После сварки кузовных деталей машины обязательно восстанавливают шумоизоляцию. Для покрытия днища удобен Prim антишум с резиновой микрокрошкой. Состав разводится водой, одновременно выполняет роль шумовой изоляции и антикора.

Полезные советы

Для ремонта днища автомобиля своими руками специалисты рекомендуют использовать полуавтоматы. Присадка подается с фиксированной скоростью, горелка обеспечивает равномерный нагрев. Шов получается качественным, ровным. При работе с электродами удобен инвертор с дополнительными функциями, поддерживающими постоянный режим работы. Они снижают риск залипания электрода.

До раскроя листа металла определяют точные размеры зоны дефектов. Заплатка должна подходить по размеру, прилегать по геометрии. Для деформации лист долго не прогревают – снижаются прочностные характеристики сплавов, они становятся рыхлыми. Движения руки с держателем или насадкой должны быть равномерными, без рывков. Большие участки соединяют прерывным швом, промежутки оставляют до 3 см. Такие соединения лучше выносят динамические нагрузки, повышаются прочностные параметры кузова. Подобные соединения требуют прочного изоляционного покрытия. Мастика спасает от попадания влаги в микроскопические зазоры.

Для работы с оцинкованным железом применяют защитные флюсы, они сохраняют покрытие от вскипания и выгорания. Зная тонкости процесса, выполнить соединение несложно. Главное – не торопиться, тщательно подготовить поверхности перед работой. Нельзя пренебрегать антикоррозийными работами. Днище подвергается большой химической нагрузке в процессе эксплуатации. Защитные составы наносят ровным слоем.

Особенности замены переднего лонжерона

Выделим несколько основных причин износа передней детали:

  • некачественное дорожное покрытие;
  • ослабление рулевого механизма, крепления подвески;
  • езда на высокой скорости по плохим дорогам

Существует определенный алгоритм действий при замене подобной запасной части:

  1. Силовой отверткой снимается дверь. Из салона вытаскивается шумоизолирующий материал, коврики.
  2. Снимается крыло, выполняется фиксация передней части кузова, а также переднего моста.
  3. Стягивается пружина, откручивается 3 болта с верхней шаровой опоры, выполняется демонтаж верхнего рычага.
  1. Далее выкручивается растяжка, с помощью которой крепится балка и передний лонжерон, отрезается брызговик двигателя с помощью болгарки.
  2. Передний лонжерон, разделенный на две части, отделяется от автомобильного кузова.
  3. Во всех местах крепления переднего лонжерона удаляется пыль, следы коррозии, затем выполняется фиксация новой детали.
  4. Брызговик автомобильного двигателя и нижняя часть свариваются, на место ставится крыло, крепится дверь.

Знакомство с кузовом

Основная часть кузова Ваз 21099 – каркас. Он включает в свой состав несколько элементов, соединенных между собой методом сварки. Последняя большей частью выполнена точками или швами, но те компоненты каркаса, на которые ложится большая нагрузка, усилены дугой.

Каркас

Благодаря своей неразборной конструкции, каркас или остов автомобиля Ваз 21099 невероятно стоек к разрушению и обладает достаточной жесткостью. Все основные агрегаты и узлы машины держатся на нем, включая и навесные части кузова, а также различные компоненты интерьера.

Навесные детали

Кузовные части ваз 21099 фото

Что касается навесных частей кузова, то к ним относятся те детали, которые соединяются уже болтами или точечной сваркой в некоторых местах (прихватка):

Двери тоже относятся к навесным частям кузова. Они бывают с опускными стеклами (боковые). Заднее несъемное стекло имеет отличительный, присущий «вазовским» моделям уклон. Лобовое стекло сделано из 3-х слоев и хорошо отполировано;

21099

  • Бамперы «99» устанавливаются классически – спереди и сзади. Они пластмассовые, но имеют металлические балки, существенно усиливающие их;
  • Сиденья раздельные, имеют множество регулировок, подголовники для безопасности. Установлено комфортное водительское сиденье. Задний диван на Ваз 21099 не такой как у хэтчбеков и конструктивно отличается.

Ваз 21099 кузовное железо

Основные отличия и вес «99»

Интересно будет знать, что Ваз 21099 является своеобразной модификацией «девятки», предназначенной изначально для продаж на экспорт. Другое название автомобиля – Лада Форма. Выпускаться начал с 1990 года.

Тип кузова ваз 21099

По своим конструктивным особенностям Лада Форма немного отличается от моделей Лада Самара. Основные отличия именно в задней части кузова. Как известно, вместо пятой двери здесь появился багажник, как и у всех классических седанов.

Ваз 21099 получился заметно лучше своих предшественников. Он показал на дороге завидную управляемость и высокую устойчивость, что в большей степени было связано с удачно получившимся кузовом.

Чего только стоит клиренс, составляющий 15 см. Для удобной, комфортабельной езды по нашим дорогам это как раз то, что надо. Правда, клиренс «99» меньше, чем у габаритных кроссоверов и вездеходов, но если учитывать легкий вес Ваз 2109, явно видны преимущества автомобиля. К тому же, показатель дорожного просвета можно немного увеличить, если «обуть» колеса в диски с большим размером, хотя излишнее рвение в этом деле явно будет не к месту.

В целом аскетичный «вазовский» кузов за счет своего трансформирования в седан, позволил инженерам добиться большей допустимой нагрузки.

Усиление кузова ваз 21099

На форумах часто спрашивают, сколько весит кузов Ваз 21099? Действительно, знать это очень важно. От веса автомобиля зависит многое, в том числе и показатели динамики, расход топлива и т.д

В этом плане вес «99» практически не отличается от предшественников. Снаряженная масса автомобиля равна 950 кг, а вот кузов весит около 250 кг (это больше, чем у «восьмерки» и «девятки»).

Что касается габаритных размеров, то и они, по сути, явных отличий не получили, не считая длины. Она, естественно, увеличилась на 200 мм, так как появился задний «седановский» свес. Экстерьер тот же, интерьер тоже.

Багажный отсек допускает перевозку различных грузов. Он вполне вместителен, хотя погрузка вещей в такой высокий багажник нередко вызывает затруднения.

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производится в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

  • Горизонтальное с параллельным расположением друг относительно друга.
  • Изогнутые, идущие вдоль днища и повторяющие его контуры.
  • Вертикальное расположение.
  • Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Понравилась статья? Поделиться с друзьями:
Неон Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
