Устройство, регулировка, настройка и замена сцепления лады приора

Установка нового элемента

Начинать сборку нужно из салона «Приоры», хотя подать трос получится только из моторного отсека. Когда он уже уложен на место в салоне, закрепить на педаль механизм компенсации наконечника троса. Прикрепить кожух. После чего, отжав вилку, закрепить фиксатор для вилки.

Установив на место крепление кожуха на коробке передач, с помощью ключа на 17 отрегулировать правильное натяжение устройства.

Закрепить резиновый уплотнитель в отверстие салона и поставить на место воздушный фильтр. Всё, замена гибкого привода муфты сделана.

На видео, процесс демонтажа троса сцепления «Приоры»:

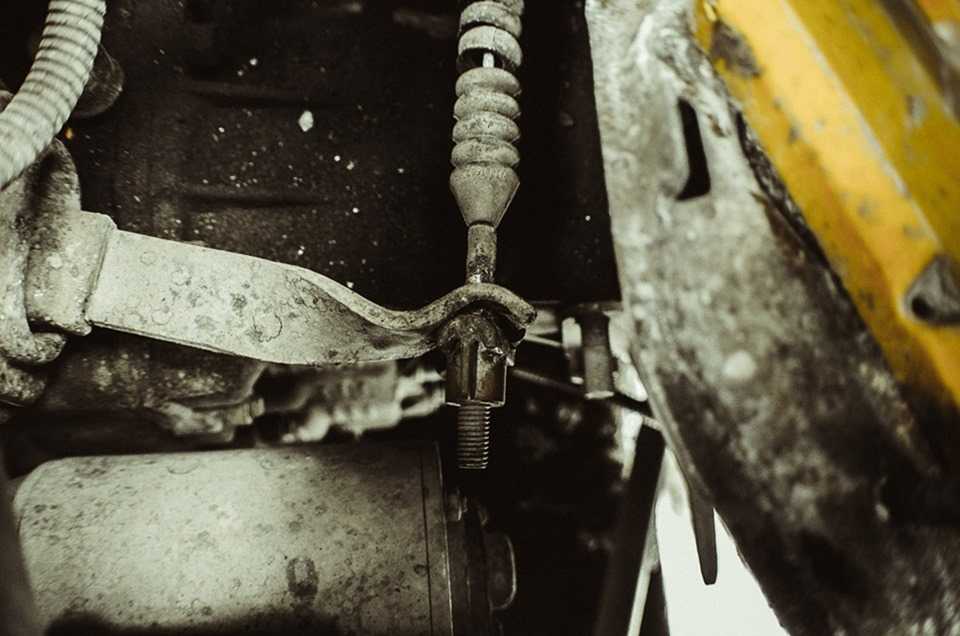

Трос сцепления — редко но всё же бывает рвётся и самое частое что с ним случается, это размахривание металлической части троса, из-за чего он начинает заедать и педель сцепления просто назад не может вернуться, но мы не о симптомах поговорим (Об этому чуть ниже мы уже написали) а объясним вкратце для чего этот трос вообще нужен, настоящие его наименование такое: «Трос выключения сцепления», уже можно понять что благодаря нему сцепление отключается (То есть выжимной подшипник оба диска между собой разъединяет, благодаря чему можно переключить скорость и вообще сцепления будет выключено из работы, когда двигатель может даже и работать) и если этого тросика не будет, то переключать скорости станет значительно сложнее (Без сцепления придётся их переключать, так можно, но просто опыт нужен и быстрые руки, если же вы заинтересовались тем как можно переключить скорость не выжимая при этом педаль сцепления, то в таком случае ролик чуть ниже просмотрите, там всё объясняется и показывается на наглядном примере).

Чтобы” осуществить работу по замене троса сцепления, запастись нужно: Всеми ключами которые лежат у вас в наборе (Если таковой есть) и линейкой или же штангенциркулем (В общём тем, чем измерить можно будет расстояние между вилкой и поводком) и ещё рекомендуем в магазине запчастей для автомобиле, приобрести фиксатор который трос сцепления к пальце крепят, консультанту прямо так и скажите, данный фиксатор вам ещё понадобится, если вы старый вдруг потеряете (А потерять его легко очень)!

Где находится трос сцепления?

У него два конца как у любого другого троса, один конец подсоединяется к педали сцепления, второй же за вилку выключения сцепления цепляется, отчётливо увидеть трос можно только открыв капо у автомобиля и заглянув в то место, где коробка передач располагается, только смотреть нужно не снизу автомобиля, а именно сверху, на фотографии ниже кстати показан трос сцепления для наглядности стрелкой, вы и у себя его тоже разыщите.

Когда нужно менять трос сцепления?

Когда педаль начинает заедать, в некоторых случаях цоканья у неё появляются, они лечатся либо же подтяжкой троса, либо же его заменой, хотя с этими цоканьями можно и ездить, наверняка вы уже слышали их в таких автомобилях как Лада Калина и Лада Гранта (В них просто трос сцепления немного по другому сделан, вот поэтому то на них гораздо чаще такое происходит и практически на каждом втором автомобиле эти цоканья можно будет услышать) они происходят именно из-за троса, но хотя в некоторых случаях и другие детали в этом виноваты но такое очень редко случается и кроме обоих перечисленных симптом, есть ещё одна, если вы её обнаружите, то сразу принимайтесь за смену тросика сцепления на новый, а именно если вы заметили что трос размахрился в каком то месте или вот вот порвётся, то тянуть с заменой не в коем случае не стоит, потому что если он вдруг порвётся в самый неподходящий момент, а вы по привычке катясь включите понижающую скорость (К примеру впереди крутой поворот, вы скидываете на нейтралку рычаг КПП, скорость автомобиля 80 км/ч и перед поворотом вы включаете 2 передачу и представьте что будет если при такой скорости трос порвётся, а представьте что если это будет зимой, во-первых сцепление обратно с маховиком сойдётся, из-за высоких оборотов колёса заблокируются и растерявшись вас в лучшем случае развернёт, про худшие даже и говорить не будем, такие случае и в реальной жизни уже случались, поэтому берегите всегда свой автомобиль и в нужный момент, он вас сбережёт).

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса. Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Как поменять трос сцепления на Приоре видео

На всех автомобилях производства российской автомобилестроительной компании АвтоВАЗ, в том числе и на популярнейшей в нашей стране модели Лада Приора сцепление в действие приводится благодаря такому механизму, как трос сцепления. Данный специальный механизм является очень важным в системе управления авто и иногда его называют муфтой. Тем автовладельцам, которые предпочитают своевременно и своими руками осуществлять замену и ремонт в машине, будет интересно изучить данный материал, в котором мы расскажем, про данное устройство и как осуществляется замена троса сцепления и другие нюансы.

О работе на lada priora троса сцепления

Изначально на легковых отечественных ВАЗах с системой заднего привода, сцепление включалось благодаря обыкновенной гидравлической системы. Принцип точно такой же, как и у тормозного привода: от основного цилиндра все давление подается на так называемый рабочий цилиндр.

Только современные автомобили, такие, к примеру, как рассматриваемая нами Лада Приора, получили систему переднего привода, специалисты автомобилестроительной компании отказались от такого принципа работы рассматриваемого устройства, что значительно облегчило обслуживание. В компании разработали надежную, и весьма простую систему включения автомобильного сцепления, с использованием тросика, теперь он главный во всей системе.

Тут применен принцип так сказать, коромысла, то есть, нажимая на нижнюю часть соответствующей педали, сидя в авто, ее рабочая часть, находящаяся вверху, проходя через шток (так называемое основание), непременно начинает уходить в совершенно иную сторону, плюс ко всему прочему в это время она тянет трос прямо и конечно же за собой.

2-ой конец троса находится на приводной вилке системы сцепления. Когда нажимается педаль, сцепление выключается, непосредственно давая, таким образом, возможность перекл./вкл. передачу.

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Причины поломок и решение проблем

Отечественные автопроизводители не отличаются особой надежностью и долговечностью эксплуатируемых деталей и агрегатов. Не является удивительным тот факт, что многие комплектующие автомобилей достаточно быстро выходят из строя и не подлежат дальнейшей эксплуатации. Все это обуславливает наличие у многих автовладельцев характерных проблем в работе механизма сцепления на автомобиле. Однако не стоит обвинять во всех возникающих проблемах только автопроизводителей, поскольку многие неисправности являются следствием небрежной эксплуатации авто самим автолюбителем.

Регулировка троса должна проводиться как можно чаще. Дело в том, что такие профилактические работы помогают избежать ряда проблем и, соответственно, позволяют сэкономить немалую долю финансовых средств автовладельцев. Нормальная работа механизма сцепления — залог безопасной эксплуатации автомобиля.

Регулировка сцепления Lada Priora своими руками: пошаговая инструкция с фото

Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

1. Для выполнения работ необходимо открыть капот.

   Моторный отсек Лады Приоры

2. Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

   Моторный отсек без воздушного фильтра

3. После этого будет виден трос, на конце которого находится пластиковый зажим.
4. Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
5. Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.

   Замеряем расстояние с помощью линейки

6. Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
7. Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
8. Теперь можно отпустить тросик и посадить его в вилку.

После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора. Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние. Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора. Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

• появляются рывки при начале движения;
• шум и удары при включении передачи;
• западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Как определить неправильную регулировку муфты

Как говорят водители, сцепление может быть в двух неправильных положениях.

1. Слабым.
2. Перетянутым.

Что это значит? Когда сцепление «слабое», это значит, что выжимной подшипник не полностью надавливает на «лепестки» ведущего диска. Значит, разделение их затруднено. Соответственно будет звучать неприятный скрежет коробки. Включить передачу станет очень сложно. Появляется риск разбивания шестерен валов коробки. Когда муфта перетянута, картинка несколько другая, передача включается отлично, никаких затруднений не возникает. Но! При больших нагрузках диски начинают «проскакивать». То есть двигатель ревёт вовсю, а машина не набирает положенной скорости. Появляется запах горелого фрикционного материала. Это значит, что трос натянут слишком сильно и нарушено сцепление между дисками.

Меняем на Приоре тросик сцепления

Как мы и говорили, замена троса сцепления в вашей LADA Priora возможна и своими руками, самое главное, это знать, как поменять правильно. Об этом читайте далее.

Для замены потребуются такие инструменты:

• Ключи обыкновенные на 8“/17“.
• Плоскогубцы/отвертка/монтировка.

Замена начинается с демонтажа старого привода, и начинать нужно с салона LADA Priora. Делать все придется с помощником. Алгоритм действий:

• Вилку сцепления потихоньку отжимаем. При этом помощник снимает скобку крепления троса с педали.
• Откручиваем крепление кожуха около педали. Использовать для этого ключ на 8.
• Переходим уже в моторный отсек, и при помощи отвертки следует аккуратно выдвинуть имеющийся там уплотнитель и туда же вытянуть трос.
• Отключаем минусовую клемму АКБ, поскольку работа будет проводиться рядом с приводом стартера.
• Снимаем воздушный фильтр. Теперь открыт доступ к крепежу троса.
• Используя ключ на 17 легко отпускаем фиксатор оболочки. Таким образом, сердечник будет ослаблен и наконечник в вилке в месте включения муфты свободно вынимается.
• Снимаем кожух из паза. Это все что требуется, дабы привод стал свободен.
• Переходим в салон. Приступаем к установке нового устройства. На данном этапе помощник должен протянуть трос из моторного отсека в салон. Перед тем как начать установку, смазываем все открытые участки крепежа наконечников и самого сердечника.
• Укладываем его как следует в салоне, закрепляем механизм наконечника , конечно же на педаль.
• Прикрепляем кожух.
• Отжимаем вилку и крепим фиксатор непосредственно для вилки.
• Ставим на место, где и положено быть креплению кожуха, непосредственно уже на коробке передач. Используя ключ на 17 производим регулировку натяжения рассматриваемого устройства.
• Закрепляем в специальном отверстии салона извлеченный ранее оттуда уплотнитель.
• На законное место ставим такое устройство, как автомобильный воздушный фильтр.

https://youtube.com/watch?v=k8yJiyW3BRk

Замена тросика привода сцепления и датчика сцепления

Осуществление такой технической операции, как замена тросика сцепления на Приоре, нужно выполнять в следующих случаях:

• обрыв запчасти;
• тугое действие в оболочке.

Для замены троса сцепления на Приоре необходим определенный набор отверток и ключей. Первая деталь, которую необходимо убрать, это воздухозаборный фильтр, расположенный в двигателе. При этом трос сцепления нужно натянуть вперед с последующим выниманием поводка из ячейки рычажной системы.

Это делается с помощью ключа номер 17, осуществив определенное количество оборотов гайки, которая фиксирует наконечник рассматриваемой детали непосредственно к самому кронштейну. Для выполнения данной операции необходимо крепко зафиксировать ее шестигранником. Непосредственно у самого кронштейна вынимается наконечник. Этот элемент размещен в салоне Лада Приора. Эта гайка прочно фиксирует кронштейн и проворачивается с помощью ключа номер 8.

Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления; 11 – нажимная пружина; 12 – подшипник выключения сцепления

Следующим действием вытаскивают из отверстия уплотнительного чехла троса. Сразу после проведения демонтажа нужно отвернуть и снять так называемый поводок с наконечника. В случае если датчик сцепления рассматриваемого автомобиля утратил свои эксплуатационные качества, он меняется новым агрегатом.

Что же касается самой установки троса сцеплений, это действие необходимо осуществить после диагностики состояния пластиковой втулки. В том случае если эта деталь выработала свой ресурс, она заменяется на новую. Палец, как и втулку, рекомендуется обработать специальным, предназначенным для смазывания средством.

Установка детали троса сцепления на авто Приора проводится в отверстие, находящееся в щитке и проходящее из салона авто в двигательный отсек. Сначала устанавливается чехол для уплотнения, затем сам корпус механизма на палец троса. После осуществления его фиксации требуется закрепить оболочку троса.

Наконечник проводка проворачивается определенным образом, так чтобы его торец находился на уровне поводка, последний нужно установить на свое место. Дальнейшими действиями является регулирование на Приоре самого привода сцепления. Данная операция помогает вытянуть трос за его наконечник вперед до полного упора. В таком расположении можно осуществить измерение расстояния от самого рычага до торца. Это расстояние должно составлять 27 мм.

Достичь необходимых размеров можно за счет вращений провода. Его регулирование позволяет удалить нагрузку благодаря плотному прижиманию к рычагу, и одновременно с этим удаляются зазоры. После этого нужно нажать три раза на педаль сцепления. Такое действие позволяет начать срабатывать автоматическому механизму регулирования расстояния. Также нужно учитывать, что полный ход педали не должен превышать 146 мм.

 Загрузка …

↑ Составление маршрута

В системе СитиГид построение маршрута происходит до конечного пункта назначения, с возможностью добавления промежуточных адресов остановки. Чтобы проложить маршрут, сначала необходимо выбрать нужную карту. Прописать пункт назначения можно несколькими способами:

• через строку поиск;
• по указанию адреса;
• из меню места интереса;
• по истории;
• из сохраненных точек в избранном.
• указать место на карте, прикоснувшись к экрану устройства;
• выбрать маршрут из ранее сохраненных в памяти навигатора.

Выбор точки финиша является сигналом для построения маршрута. После завершения работы система выводит результат на экран, визуализируя путь и подсказки. Навигация автомобиля Лада Веста предусматривает построение маршрута двух типов: кратчайший и оптимальный. Построение оптимального маршрута производится из соображений оптимизации с учетом расстояния, скоростных режимов, класса дорог и возможности объезда потенциальных пробок. Задать тип маршрута можно в меню навигация. Если в пути возникает необходимость отклониться от заданной траектории, маршрут автоматически перестраивается.

Как можно самостоятельно произвести настройку

Ниже разберем, как правильно осуществить регулировку привода сцепления своими руками. Эта задача может быть выполнена самостоятельно, если вы будете соблюдать все действия в соответствии с видео и инструкцией с фото, которые представлены ниже.

Пользователь Назим Набиуллин снял и выложил в Интернет ролик, в котором подробно показал, как отрегулировать сцепление на Приоре в гаражных условиях.

Тросик

Как регулировать тросик:

1. Откройте капот машины.
2. Найдите расходомер воздуха в моторном отсеке. Надо отключить от него разъем питания и снять само устройство. Таким же образом осуществляется выкручивание винтов и отсоединение креплений, удерживающих воздушное очистительное устройство.
3. Эти действия позволят получить доступ к тросику, на его конце расположен пластмассовый фиксатор. Прежде чем выполнить настройку на Приоре, тросик необходимо установить в начальное положение. Для этого его фиксатор продвиньте немного вперед, по ходу движения Лады Приоры, до конца. При установке зажима следует преодолеть сопротивление пружинного элемента.
4. Зажим тросика тянется на себя. Посредством канцелярской линейки или строительной рулетки измерьте расстояние между фиксатором и вилкой. В идеале оно будет около 27 мм. В противном случае процесс настройки производится методом прокручивания наконечника против часовой стрелки. Это позволит увеличить расстояние между зажимом и вилкой. После выполненной настройки еще раз проверьте расстояние. Отпустите трос и поставьте его на вилку.
5. Сядьте за руль машины и нажмите на педаль сцепления несколько раз. Проверьте расстояние между зажимом троса и вилкой, оно должно составить 27 мм. В противном случае опять регулируйте положение.
6. После выполненных действий наконечник вводится в паз вилки выключения и отпускается. Наличие пружинного элемента позволяет выставить поводок наконечника без люфта.
7. После настройки все элементы, в том числе очиститель воздуха и расходомер, монтируются на свои посадочные места. Осуществляется проверка правильности выполненных действий.

1. Демонтируйте расходомер и корпус воздушного очистителя

2. Измерьте линейкой расстояние и произведите его настройку

Педаль

Когда машина глохнет при отпускании педали, это свидетельствует об отсутствии свободного хода. Если вы отпустили сцепление, но авто не сдвинулось с места, это говорит о том, что ход выше нормированного.

Процесс изменения хода на ВАЗ Приора 2170 и 2172 2013 и других годов выпуска выполняется так:

1. Ослабьте гайку для настройки, этот элемент расположен на конце тросика, установленного в моторном отсеке. Используя гаечный ключ, прокрутите его против часовой стрелки.
2. Здесь же, на кронштейне, имеется еще одна гайка. Подкручивая ее по часовой стрелке или против, вы изменяете расстояние, а также ход педали. Когда процесс настройки завершен, первая гайка закручивается обратно. В идеале полный ход педали сцепления должен составить 12,5-13,5 см.
3. После завершения проверки несколько раз нажмите на педаль и еще раз произведите проверку расстояния свободного хода.
4. Если после настройки сцепление осталось выше тормоза, то схватывание произойдет при отрыве педали от пола. Если она ниже, то переключение скоростей возможно в конце схватывания. Учтите, что при неверной настройке корзина подвергается быстрому износу, надо добиться, чтобы обе педали располагались на уровне.

О тросе

Трос представляет собой деталь из проволоки, которая помещена в специальную оплетку. На конце троса имеется резьба с пластиковой гайкой-упором, которая входит в зацепление с вилкой КПП. С другой стороны троса расположен автонатяжитель, который крепится непосредственно к педали сцепления.

Когда педаль сцепления выжимается, трос натягивается и тем самым притягивает вилку КПП, которая в свое очередь надавливает на выжимной подшипник, а он надавливает на лепестки корзины сцепления, увеличивая зазор между корзиной, маховиком и диском сцепления.

Как работает автонатяжитель

Работа автоматеческого натяжения троса скрыта в храповом механизме. Наконечник, крепящийся к педали сцепления имеет конструкцию, которая позволяет тросу свободно вытягиваться в обратную сторону против выжима сцепления, но надежно фиксируется, когда педаль сцепления нажимается, то есть натягивает трос.

Такая работа обуславливается наличием штока со шлицами, который надежно прикреплен к тросу, а на пластиковой конической детали имеются подвижные ответные фиксаторы, которые и входят в зацепление со штоком при нажатии на педаль. Как только педаль отпускается, шлицы штока и фиксаторов находятся в свободном положении, что обеспечивает подтяжку и устранения зазоров в сцеплении.

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.
