Что такое адаптивные фары в автомобиле и как они работают?

Способ настройки оптики

В управлении системы АFS есть нюансы. Если моргает датчик, это означает возникновение ошибки после смены аккумулятора или вследствие окисления контактов. Для отключения датчика необходимо выполнить действия:

1. Отсоединить систему.
2. Заглушить мотор.
3. Завести мотор автомобиля.
4. Подключить освещение.
5. Заново погасить и завести двигатель.

В случае, если АFS off горит, то нужно пройти диагностику, ТО.

Благодаря этой оптике водитель чувствует себя уверенно и лучше видит дорогу. Система функционирует во многих режимах, определяет угол наклона и его уровень, что обеспечивает лучший обзор и уменьшает аварии на дорожном покрытии.

Использовать модификацию светильников с функцией астротаймера (локальная система управления)

Астротаймер, в зависимости от настроек, может самостоятельно включаться, выключаться и диммироваться в определенный момент времени, например на время сумерек, или за час до заката, или через 2 часа после рассвета, или при установке других значений.

Данные параметры устанавливаются либо на заводе перед отгрузкой заказа, или при монтаже изделий на месте их использования.

Рис.2. Пример программирования режимов работы таймера

Подобное решение позволяет экономить на подключении дополнительных устройств и повышает отказоустойчивость системы по причине снижения числа используемых компонентов.

Как реализована работа данных систем

В настоящее время разными производителями реализованы несколько различающихся вариантов головного адаптивного освещения, из которых можно упомянуть AFS и AFL.

Как работает AFS

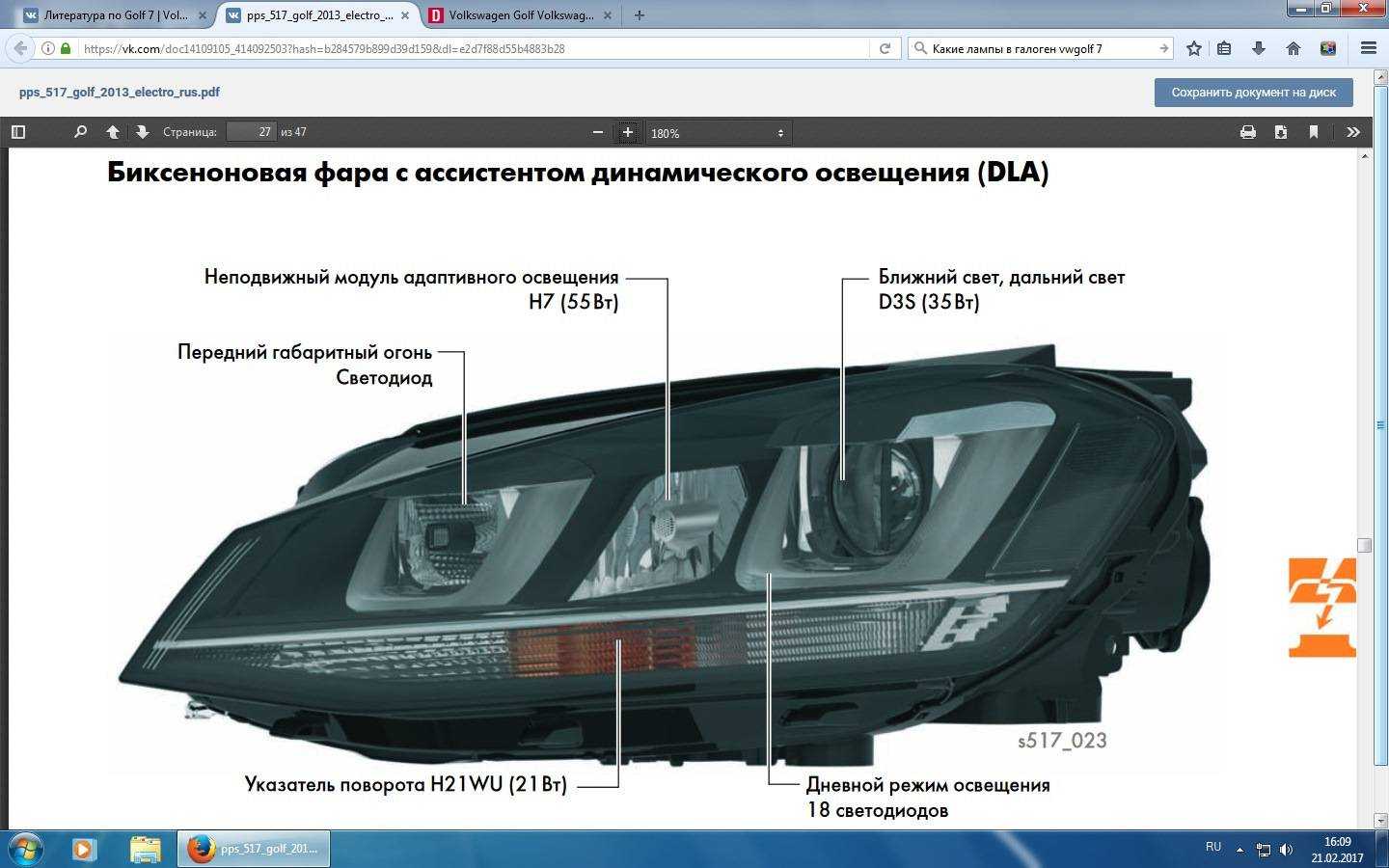

Подобная система разработана для автомобилей семейства Volkswagen. В ней реализован принцип изменения положения фары. Система AFS построена на том, что компьютер при маневре транспортного средства изменяет положение фар в соответствии с переменой положения руля. Поворот каждой фары осуществляется на свой угол, для внутреннего поворота он больше, для внешнего – меньше. Для оценки величины требуемого изменения в положение фар система головного освещения AFS пользуется результатами измерения многочисленных датчиков, имеющихся на авто – положения руля, скорости, курсовой устойчивости и т.д. Например, изменяющиеся данные от датчика ESP (курсовой устойчивости) свидетельствует, что машина находится в состоянии маневрирования, а значит, AFS отключится, и фары не будут повторять изгибы дороги. Свет будет направляться только прямо.

Работает AFS только с биксеноновыми устройствами как на дальнем, так и на ближнем свете.

О работе AFL

Система адаптивного освещения AFL применяется на авто семейства Opel. Она представляет собой комбинированный вариант. Для обеспечения адаптивного освещения в системе AFL, так же как и в AFS, используется поворот фар при изменении положения руля, но кроме этого существуют дополнительные лампочки подсветки.

При движении машины на высокой скорости система головного освещения AFL отслеживает повороты руля, в соответствии с которыми поворачивает фары. Однако при скоростях ниже семидесяти километров в час AFL при выполнении маневров включает дополнительную лампочку, имеющую широкий угол подсветки. Благодаря этому подсвечиваются повороты, и маневрирование в узких местах и на перекрестках становится гораздо безопасней. Дополнительным преимуществом AFL может служить зависимость от скорости — при маневрировании или перестроении на автостраде система AFL не включится. Использование биксеноновых фар обеспечивает одинаковое освещение на ближнем и дальнем свете, т.к. для этого задействована одна лампочка. Переключение с дальнего света на ближний AFL производит автоматически.

Обеспечение безопасности при движении транспортного средства всегда является одной из основных задач производителей. Особенно это становится актуальным в темное время. Одним из вариантов решения подобной проблемы стало создание различных вариантов адаптивного головного освещения, позволяющих водителю значительно улучшить видимость в ночное время.

Отличительные черты

• 12В автомобильного аккумулятора питается схема автоматического включения с незначительным потреблением тока в режиме ожидания
• Надежный и непогоды световым модулем датчика (CDS фотоэлемент)
• Независимая переменная управления установить «чувствительность к свету, чтобы избежать обнаружения ложных срабатываний вызванных влиянием других источников света, как уличное
• Дополнительный переключатель для «автоматического режима сигнализации» (ASM). В этом режиме, тусклый / яркий контроль фар в импульсном, то есть фар автоматически изменяется на тусклый уровне от яркого уровня и наоборот в ритмичный стиль (как сигнал к другим автомобилистам), когда свет от передних ближайшие автомобиля обнаруживается световой модуль датчика
• «Режим экономии энергии» — Если цепь находится в активном состоянии, по умолчанию, фары автоматически выключается, когда автомобиль попадает в хорошо освещенном месте.

AFL – Инновационная система освещения

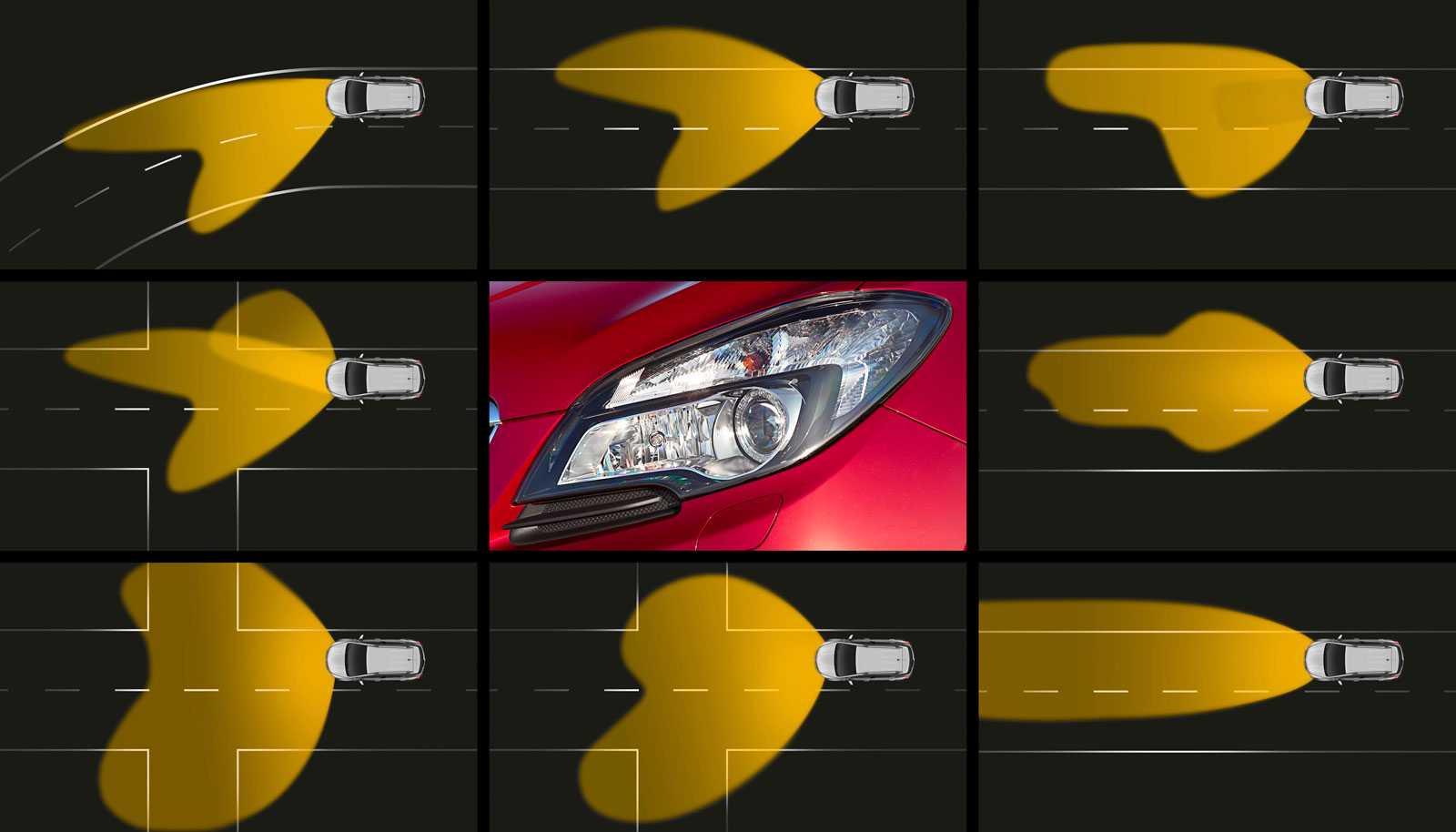

AFL – адаптивная система головного освещения (Adaptive Forward Lighting) — Opel привносит интеллектуальную систему биксеноновых фар в сектор среднеразмерных автомобилей

новейшую систему освещения

«Адаптивная система головного освещения обеспечивает значительно более высокий уровень безопасности и комфорта. AFL является еще одним доказательством способности Opel создавать новые технологии, ведь нашей целью является внедрение столь привлекательных для покупателей технологий на автомобилях всех типов», — сказал Ханс Х. Демант (Hans H. Demant), Исполнительный директор по инженерным разработкам Opel.

Перед специалистами компании Opel, занимающимися разработкой световых приборов, стояла задача сделать управление автомобилем в темное время суток и в плохую погоду легче и безопаснее. Согласно последним данным федерального бюро статистики Германии, более 40 процентов автомобильных аварий со смертельным исходом происходят ночью, несмотря на то, что в это время суток загруженность дорог на 80 процентов меньше, чем днем. И это неудивительно. Визуально водитель воспринимает 90 процентов всей необходимой дорожной информации. Научные исследования показали, что этот показатель снижается до 4-процентного уровня в условиях плохой видимости в ночное время суток. Адаптивная система головного освещения повышает безопасность в условиях плохой видимости, особенно осенью и зимой.

Необходимым условием для внедрения технологии AFL является изменение существующих правил ECE (Economic Commission for Europe, Европейская экономическая комиссия). Первоначально были разрешены только подвижные (с возможностью поворота в продольной вертикальной плоскости) фары дальнего света, но запрещен ассиметричный поворот фар в горизонтальной плоскости. Внесение изменений в существующие правила ожидается в начале 2003 года.

По сравнению со стандартными фарами, новая адаптивная система головного освещения выполняет следующие дополнительные функции:

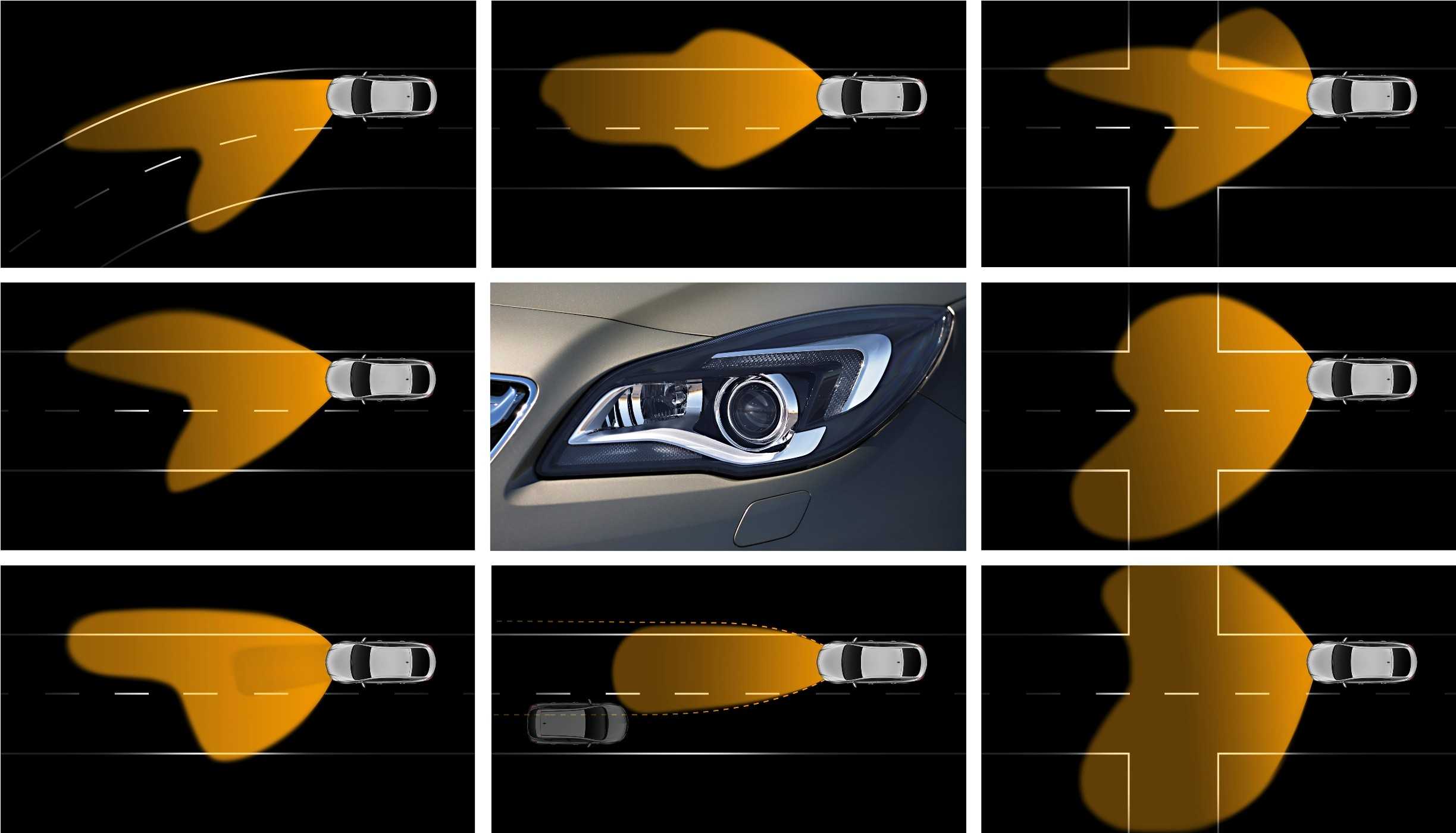

• Изменение направления световых пучков фар при движении в повороте: Поворот световых пучков фар на угол до +/- 15 градусов в зависимости от угла поворота рулевого колеса и скорости движения автомобиля. Освещенность дороги при движении в повороте улучшается на 90 процентов. Это не только повышает безопасность автомобиля, но также позволяет лучше реализовывать динамические характеристики автомобиля и повышает уровень комфорта.
• Боковой свет: Улучшается освещенность дороги при проезде перекрестков и движении в узком повороте. Фары позволяют осветить зону глубиной приблизительно 30 м в направлении, почти перпендикулярном направлению движения автомобиля. Боковой свет может включаться только на скорости движения, не превышающей 50 км/ч. Таким образом, он не активируется при смене полосы движения на автомагистрали.
• Фары дальнего света: Биксеноновые фары создают чрезвычайно яркий дальний свет. В интеллектуальной системе биксеноновых фар компании Opel ближний и дальний свет фар создает одна (на каждую фару) ксеноновая лампа. Подвижный механизм обеспечивает переключение ближнего света фар на дальний. Преимуществом такой системы является чрезвычайно яркий и интенсивный свет фар, причем цвет световых пучков ближнего и дальнего света фар одинаковый.

Источник

Адаптивный свет

Представьте, вы едете домой поздно ночью по извилистой двухполосной неосвещенной дороге. Вы приближаетесь к участку поворота на скорости 65 км/ ч — достаточно медленно, чтобы выполнить поворот, но достаточно быстро, чтобы резко затормозить в случае необходимости. Что ждет впереди — автомобиль? животное? С адаптивными фарами вам не нужно больше гадать — они освещают каждый участок дороги и дают более четкое представление о том, что ждет вас впереди. Но все же нужно быть бдительными и иметь ввиду, что это не панацея — так, например, в США в 2006 году более 46 процентов ДТП со смертельным исходом произошли именно ночью. В этой статье мы рассмотрим чем адаптивные фары отличаются от стандартных и выясним каким образом они могут сделать ночное вождение более безопасным. Также мы узнаем, какие нововведения нас ожидают. Стандартная фара освещает только тот участок дороги, который находится строго по курсу движения, и при объезде ухабов они больше освещают обочину, нежели саму дорогу. Адаптивные фары реагирует на поворот руля и скорость, и автоматически настраиваются под дорожные условия. При повороте на право/лево — пучок света следует за направлением руля

Это важно не только для водителя автомобиля с адаптивными фарами, но и для других водителей — у ослепленных ярким светом водителей могут возникнуть проблемы с видимостью. Поскольку свет адаптивных фар направлен на саму дорогу, риск появления слепящего света снижается

Автомобиль с адаптивными фарами оснащен электронными сенсорами, которые определяют скорость движения и угол поворота руля

Датчики активируют небольшие блоки питания, встроенные в корпус лампы, и задают им направление освещения. Типичный адаптивный фонарь способен рассеивать свет под углом 15 градусов, таким образом, общий диапазон освещения составляет 30 градусов.

Если этого диапазона будет недостаточно, например, при выполнении поворота на низкой скорости на стоянке или крутых поворотах, можно включить фары. Некоторые модели BMW оснащены виражными фарами (модуль фары поворачивается при движении на повороте, повторяя траекторию автомобиля, чтобы обеспечивался улучшенный обзор для водителя).Если автомобиль движется со скоростью менее 40 км/час и идет на поворот, угол освещения дороги виражными фарами достигает 80 градусов, а если автомобиль ускоряется или выходит из поворота, фары автоматически выключаются. Если автомобиль не движется или сдает назад, адаптивные фары гореть не будут, что предотвращает “ослепление” других водителей.

Далее мы расскажем о других преимуществах адаптивных фар, а также какие передовые технологии будут применяться при их разработке. Саморегулирующиеся фары и технологии будущего. Большинство систем адаптивного освещения включают в себя саморегулирующиеся фары. Такие фары имеют дополнительный датчик выравнивания. Так, например, когда автомобиль наскакивает на кочку, фары несколько приподнимаются.

В таких случаях свет от стандартных фар устремляется вверх, и находится в таком положении до тех пор, пока автомобиль не проедет преграду. Возможно, вы уже замечали, что когда автомобиль сзади вас переезжает, скажем, железнодорожные пути, его фары вспыхивают, как бы подмигивая. На самом деле свет фар направлен вверх и бьет по вашим глазам, вместо того, чтобы освещать дорогу. С саморегулирующимися фарами датчик выравнивания посылает информацию электрическому серводвигателю о том, что необходимо направить свет фар вниз, на дорогу, вне зависимости от положения автомобиля.

В Европе уже устанавливают саморегулирующиеся фары на новые автомобили, а также на все американские, оснащенные би-ксеноновыми фарами. Би-ксеноновые фары настолько яркие, что если не являются саморегулирующимися, то слепят других водителей. Адаптивные фары еще не являются стандартным оборудованием большинства автомобилей. На самом деле, лишь немногие компании предлагают их даже в качестве опции. Так, например, BMW опционально предлагает адаптивные фары для всех своих моделей, а для 335, 535, 7-Series и М-Series они являются стандартными. Renault предлагает их в качестве опции для некоторых моделей, а Volkswagen включил эти фонари в дополнительный пакет Luxury для Passat 2006. Lexus, Audi и многие люксовые производители также включают адаптивные фары в пакет опций.

Движение в светлое время суток

При хорошей видимости

При движении в светлое время суток на автомобиле должен быть включен один из следующих световых приборов:

• ближний свет;
• дневные ходовые огни;
• противотуманные фары;

Если на автомобиле есть все перечисленные приборы, то имеет смысл воспользоваться ДХО. Эти огни ярче и потребляют меньше электричества.

При движении также могут быть включены:

габаритные огни.

Запрещается использовать:

противотуманный фонарь.

При недостаточной видимости

Должен использоваться один из следующих световых приборов:

• фары ближнего света;
• фары дальнего света.

При этом дальний свет не может использоваться:

• в населенных пунктах на освещенных дорогах;
• при встречном разъезде транспортных средств;
• при ослеплении водителей попутных или встречных автомобилей.

Дополнительно на автомобиле могут быть включены:

• противотуманные фары;
• противотуманный фонарь;
• габаритные огни;
• дневные ходовые огни.

Примечание. Задний противотуманный фонарь как раз предназначен для использования в условиях недостаточной видимости, однако на практике его используют не более 10 процентов водителей. Остальные, судя по всему, не знают соответствующих правил.

Устройство адаптивных фар

Адаптивные фары представляют собой комплекс оборудования, включающий в себя:

• непосредственно приборы освещения (фары);
• двигатели для их активного передвижения по вертикали и горизонтали, а также вокруг своей оси;
• блоки управления;
• датчики, предназначенные для считывания, обработки и передачи информации об объектах материального мира к фарам.

Устройство адаптивной фары

Сами блоки фар оборудованы исключительно линзованной оптикой, так как рефлекторные отражатели не способны выдавать контролируемый исходящий световой поток. В линзу могут быть установлены как ксеноновые, так и диодные лампы. Галогеновые источники света не практикуются.

Еще несколько лет назад преимущество отдавалось ксенону, однако в последние годы перевес склонился на сторону диодов. По мнению автопроизводителей, такой свет имеет более яркое свечение и более комфортно воспринимается глазом человека.

Вне зависимости от источника света, как ближний, так и дальний пучок находятся в одной линзе, а переключение между режимами происходит за счет специальной шторки.

Двигатели адаптивной установки также вмонтированы в блок фары, они путем механических передвижения линзы в различные стороны создают эффект активно изменяющегося направления светового потока.

Датчики — они же камеры слежения за дорожной обстановкой, передают информацию в блоки управления, которые «дают команду» на изменение направления пучка света.

Свет из адаптивных фар регулируется в зависимости от окружающей обстановки вокруг автомобиля, которая улавливается специальной камерой

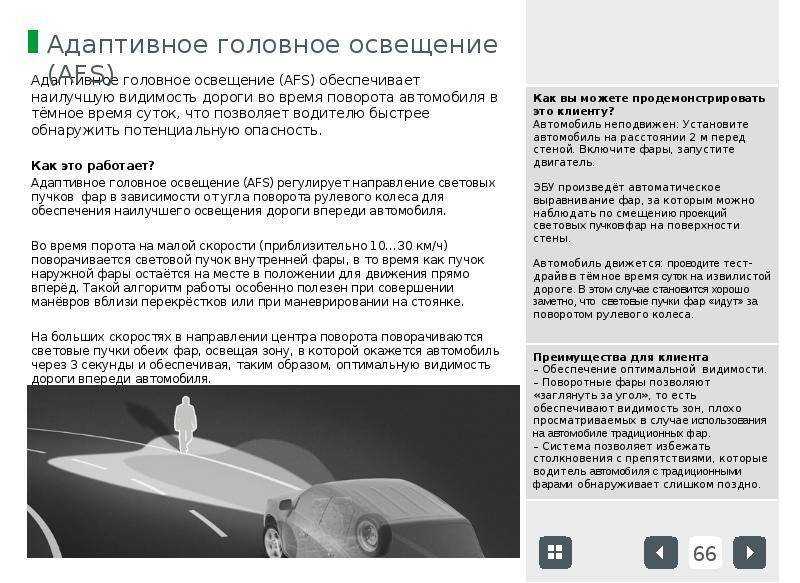

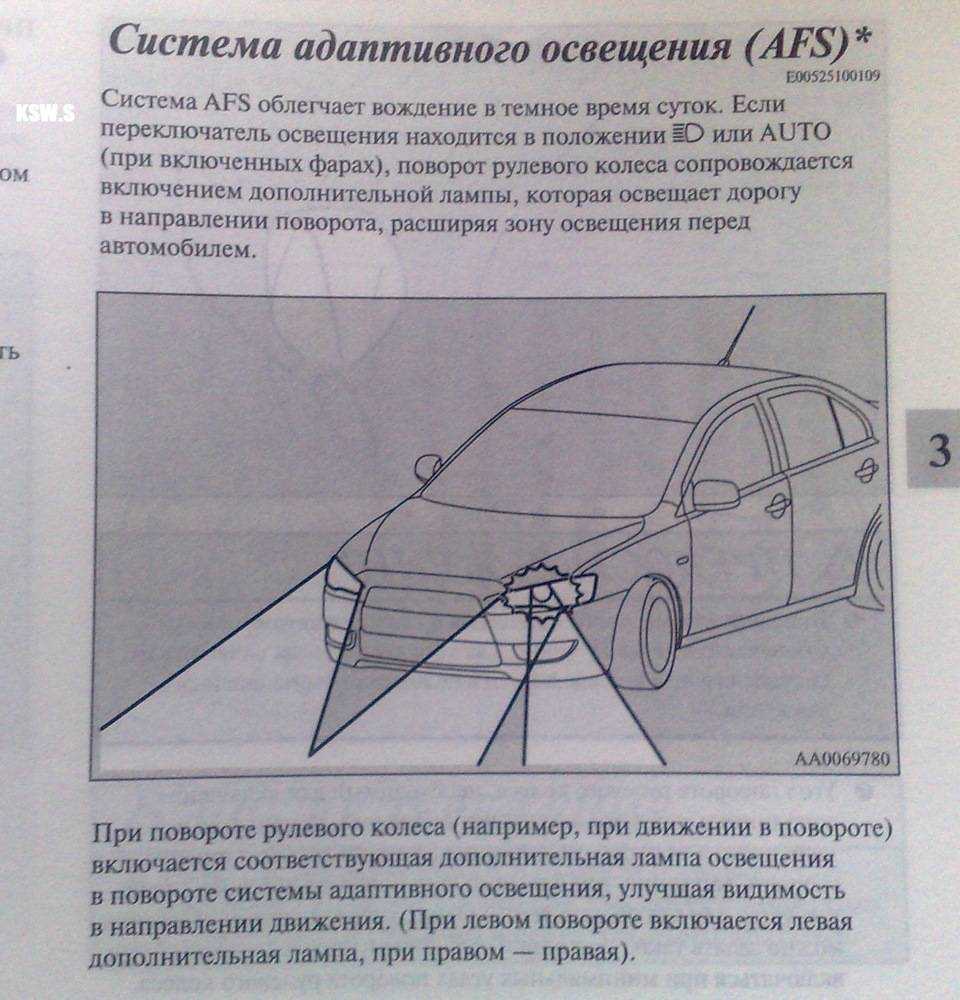

Система адаптивного освещения дороги AFS

Система адаптивного освещения дороги AFS в Toyota Land Cruiser Prado

Направление света во время движения автомобиля всегда было основной характеристикой, обеспечивающей нормальную видимость и соответственно безопасную езду в ночное время.

И на относительно ровных участках дороги вполне хватает традиционного (неподвижного) положения фар. Но если дорожное полотно часто меняет свое направление, вместе с этим  меняется направление светового потока. При этом начинают возникать обширные неосвещаемые зоны.

Причем автомобиль уже входит в поворот, но свет еще направлен несколько в другую сторону, не освещая внутреннюю часть дуги поворота. Получается, что световой луч не успевает за маневром автомобиля, поскольку не может изменяться направление светового луча.

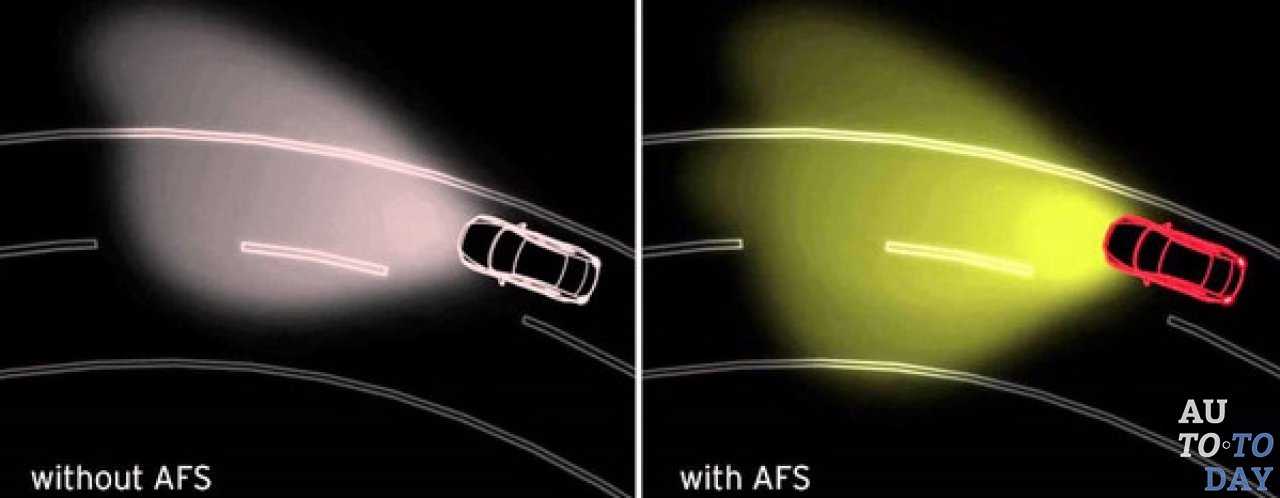

Именно решить проблему правильного направления света решает система адаптивного освещения дороги AFS.

Как работает система адаптивного освещения?

Фары, которые используются в системе адаптивного освещения, не имеют жесткой привязки к конструкции кузова.  Они могут двигаться как в горизонтальной, так и вертикальной плоскости. Движение фар задается при помощи шаговых электродвигателей. Шаговые электродвигатели устроены таким образом, чтобы изменять положение вала в зависимости от интенсивности поступления электрических импульсов.

Плавность поворота достигается за счет применения редуктора с червячной передачей.

Шаговые электрические двигатели подключены к блоку управления, на который стекается информация от нескольких датчиков.  Система получает информацию от следующих датчиков:

• Датчика поворота руля
• Датчика скорости автомобиля
• Датчика положения автомобиля по отношению к вертикали
• От системы курсовой устойчивости авто
• От системы стеклоочистителей.

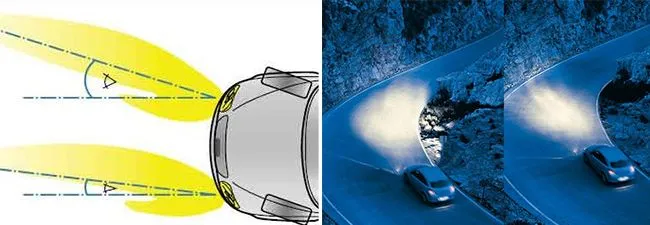

Как только датчик изменения угла руля передает сигнал изменений, система адаптивного освещения дороги AFS реагирует на это включением шаговых двигателей, которые поворачивают фары на определенный угол. Причем левая и правая фара поворачиваются не на одинаковый угол.

Та фара, которая расположена по внутреннему радиусу поворота, изменяет свое положение на один угол.  Дальняя фара поворачивается на другой угол. Таким образом, при повороте автомобиля получается наиболее эффективное освещение участка дороги без возникновения малоосвещенных зон.

Система не реагирует на незначительные, но частые изменения положения руля. В этом случае срабатывает датчик курсовой устойчивости автомобиля, который не дает системе активироваться. Но как только руль поворачивается на определенный угол, система активируется, и фары тоже поворачиваются.

Если по курсу оказывается встречный автомобиль и система адаптивного освещения дороги AFS обнаруживает сильный источник света, автоматика срабатывает, и фары перемещаются в вертикальном направлении. Т.е. получается, что луч света начинает светить ниже, чем ему положено. Таким образом, не ослепляется водитель встречного автомобиля. Как только встречный источник света пропадает из зоны видимости системы, фары возвращаются в штатное положение.

Система адаптивного света реагирует на работу стеклоочистителей. Как только начинают работать стеклоочистители, двигатели опускают фары ниже и поток света меньше отражается от капель воды, которые находятся в воздухе.

Система реагирует и на спуски-подъемы. Когда автомобиль спускается вниз, двигатели располагают фары таким образом, чтобы они светили чуть выше штатного положения. Когда автомобиль идет на подъем, фары опускаются ниже стандартной оси освещения.

Подобное перемещение светового луча позволяет не только водителю лучше видеть дорогу, но и меньше слепить водителей, автомобили которых двигаются навстречу.

Система адаптивного освещения дороги AFS достаточно адекватно реагирует на изменение дорожной остановки.

По утверждениям экспертов видимость на дороге увеличивается до 30%. При этом система работает очень плавно, не вызывая у водителя дискомфорта от изменений направления светового луча.

Пока подобная система освещения редко устанавливается в штатной комплектации на автомобили. Производителями она рассматривается, как некая дополнительная опция. Однако, скорее всего, за этими системами будущее в автомобилестроении.

Что это такое

Для начала нужно понять, что такое современные адаптивные фары в автомобилях и какими особенностями отличается адаптивное освещение на нынешних автотранспортных средствах.

Каждый человек, даже никогда не сидевший за рулём, прекрасно знает о важности эффективного и качественного освещения дороги. Этот фактор имеет непосредственное влияние на безопасность, и возможность попасть в дорожно-транспортное происшествие. Для современной машины важно обеспечить несколько ключевых моментов:

Для современной машины важно обеспечить несколько ключевых моментов:

• Нужно дополнительно подсвечивать обочину. Это позволяет вовремя заметить пешеходов, перебегающих дорогу животных, либо иные препятствия и объекты.
• Для водителя требуется чётко видеть происходящее на дороге впереди него. Причём не на расстоянии 2-3 метра, а намного дальше. Иначе автомобилист попросту не успеет отреагировать и вовремя нажать на тормоз, либо совершить манёвр.
• При хорошем освещении дороги и обочины, свет не должен становиться проблемой для водителей встречного транспорта. То есть слепить их.
• В случае движения за пределами города, где отсутствует уличное освещение, а также наблюдается меньший поток машин, яркость работы фар должна быть выше.

Классическая система оптики в машине состоит из фар ближнего и дальнего света. Такой механизм позволяет переключаться с одного режима на другой. При этом направление свечения у них всё равно одинаковое. Дальнюю оптику включают в основном за городом, чтобы видеть большой по продолжительности участок дороги по ходу движения. В городе и при плотном трафике активируется ближний свет.

И теперь логично разобраться в том, что же такое адаптивный свет и чем работа таких фар отличается от классического механизма.

Здесь предусмотрен совершенно иной подход к работе иллюминации, поскольку оптика подстраивается или адаптируется под конкретные текущие условия. Отсюда и название системы. Причём разработчики регулярно совершенствуют узел, добавляют новые режимы, технологии и возможности.

Принцип работы адаптивных фар

Адаптивным светом можно назвать элементы автомобильного освещения, которые в автоматическом режиме подстраиваются под текущие условия перемещения транспортного средства. Это происходит по мере набора или уменьшения скорости, при входе в повороты или в зависимости от уровня внешнего освещения. Когда машина поворачивает в сторону, луч света движется за направлением руля.

Всё чаще в заводской комплектации на автомобили устанавливаются адаптивные ксеноновые фары и биксеноновые аналоги. Они демонстрируют лучшую эффективность работы в сравнении с классической схемой ближний-дальний.

Такая система включает в себя 3 основных узла.

• Специальные устройства. Они отвечают за обработку данных, которые позволяют системе распознать положение и характер движения транспортного средства. Эти контроллеры следят за углами, освещением, поведением и положением колёс, учитывают параметры с видеокамер, фиксируют продольное ускорение и пр. Это не только датчики, но и разного рода вспомогательные элементы, которые работают на благо всей адаптивной оптики.
• Управляющий и контролирующий блок. Именно на него приходит вся информация, которая обрабатывается электроникой. Блок управления, считав данные и проанализировав их, передаёт дальше команду на исполнительные механизмы.
• Исполнительные механизмы. Они уже отвечают за то, чтобы выполнить команду блока управления.

Первые адаптивные фары, разработанные автоконцерном Volkswagen, начали улучшать видимость дорожного полотна для водителя при входе в повороты. Лучи направлялись не прямо, как в обычных фарах, а поворачивали вместе с самой машиной в зависимости от изменяемого угла.

Затем в состав адаптивной оптики включили видеокамеры, что позволило обеспечить регулировку и контроль над световыми лучами. Последующие усовершенствования позволили системе автоматически менять освещение, чтобы не слепить встречный транспорт.

Передовыми разработчиками, которые развивают технологию адаптивного света и внедряют новые возможности, выступают компании Valeo, Hella и AAL (All Automotive Lightning).

Системы отключения дальнего света и коррекции света фар

В целях недопустимости ослепления встречных водителей легковые автомобили могут оборудоваться автоматической системой отключения дальнего света. Распознавание дорожной обстановки впереди автомобиля осуществляется видеокамерой дальнего света, расположенной в основании внутреннего зеркала заднего вида, жестко закрепленного на лобовом стекле.

Система обеспечивает водителю лучшую видимость в темное время суток, так как дальний свет всегда остается включенным, если дорожная обстановка и условия движения это допускают (рис. 5, а). Если камера системы распознает движущийся навстречу или впереди идущий автомобиль, дальний свет своевременно отключается, чтобы не ослеплять участников дорожного движения (рис. 50, б). При покидании распознанным автомобилем зоны обнаружения системы дальний свет автоматически включается (рис. 50, в).

Рис. 5. Принцип работы автоматической системы отключения дальнего света в случае движущегося навстречу автомобиля: а, б — дальний свет включен; в — дальний свет выключен

По освещенности дороги система распознает движение по населенным пунктам и городам, отключая дальний свет. После выезда из населенного пункта или города дальний свет снова автоматически включается. Программное обеспечение системы способно распознать густой туман, что также приводит к отключению дальнего света.

Более совершенной является автоматическая коррекция дальности света фар. Такая система плавно переключает ближний и дальний свет фар в зависимости от фактических условий окружающей среды и дорожной обстановки. Специальная видеокамера в БУ распознает встречный и обгоняющий транспорт. В своей работе функция автоматической коррекции дальности света фар учитывает также данные навигации, получая от нее информацию о расположенных перед автомобилем участках маршрута.

Если система распознает движущийся во встречном направлении автомобиль, то дальность света фар уменьшается, пока они полностью не переключатся в режим ближнего света (рис. 6). Таким образом, исключается ослепление водителей встречного транспорта. После того как встречный автомобиль проедет, если только дорожная обстановка это допускает, дальность света фар снова увеличивается до режима дальнего света.

Рис. 6. Освещение дороги при наличии встречного автомобиля при автоматической коррекции дальности света фар

От навигационной системы поступают также данные о приближении к перекресткам. В таком случае включается дополнительная подсветка перекрестков (рис. 7).

Рис. 7. Освещение дороги при наличии перекрестка без дополнительной подсветки (а) и с дополнительной подсветкой (б)

Одной из современных систем освещения является активный свет, применяемый, например, у автомобилей Touareg. Главная его особенность заключается в том, что он не ослепляет водителей встречных автомобилей. Ксеноновые прожекторные фары позволяют ездить с постоянно включенным дальним светом. На ближний свет фары переключатся автоматически, как только камера, установленная под лобовым стеклом (она же следит за разметкой), заметит встречный или попутный транспорт. В фарах есть специальная шторка с электроприводом, которая позволяет перекрыть световой пучок и сформировать нужную светотеневую границу (рис. 8).

Рис. 8. Освещение дороги с активным светом

Электронная система сама следит за дорогой и передвигает шторку таким образом, чтобы встречная машина всегда находилась в тени. Система автоматически следит сразу за несколькими автомобилями, поэтому водитель может спокойно ехать по загородной трассе с включенным дальним светом, что повышает безопасность движения. Время быстродействия системы 350 мс. Работа и взаимодействие систем безопасности происходит посредством новой более быстродейственной шины FlexRay (10 Мбит/c).

Адаптивная ксеноновая блок-фара

Наименование пункта	Каталожный номер запасной части	Описание
1	—	Стопорная планка
2	—	Указатель поворота
3	—	Боковой габаритный фонарь (только для США)
4	—	Габаритный фонарь
5	—	Боковые фонари с отклоняемой осью (за исключением автомобилей для рынка США)
6	—	Адаптивная ксеноновая фара ближнего/дальнего света
7	—	Галогенная фара дальнего света
8	—	Крышка служебного лючка фары дальнего света
9	—	Контроллер ксеноновой фары
10	—	Крышка служебного лючка фары ближнего/дальнего света
11	—	Крышка служебного лючка габаритного фонаря и бокового фонаря с отклоняемой осью (не показана)
12	—	Крышка служебного лючка указателя поворота (не показана)
