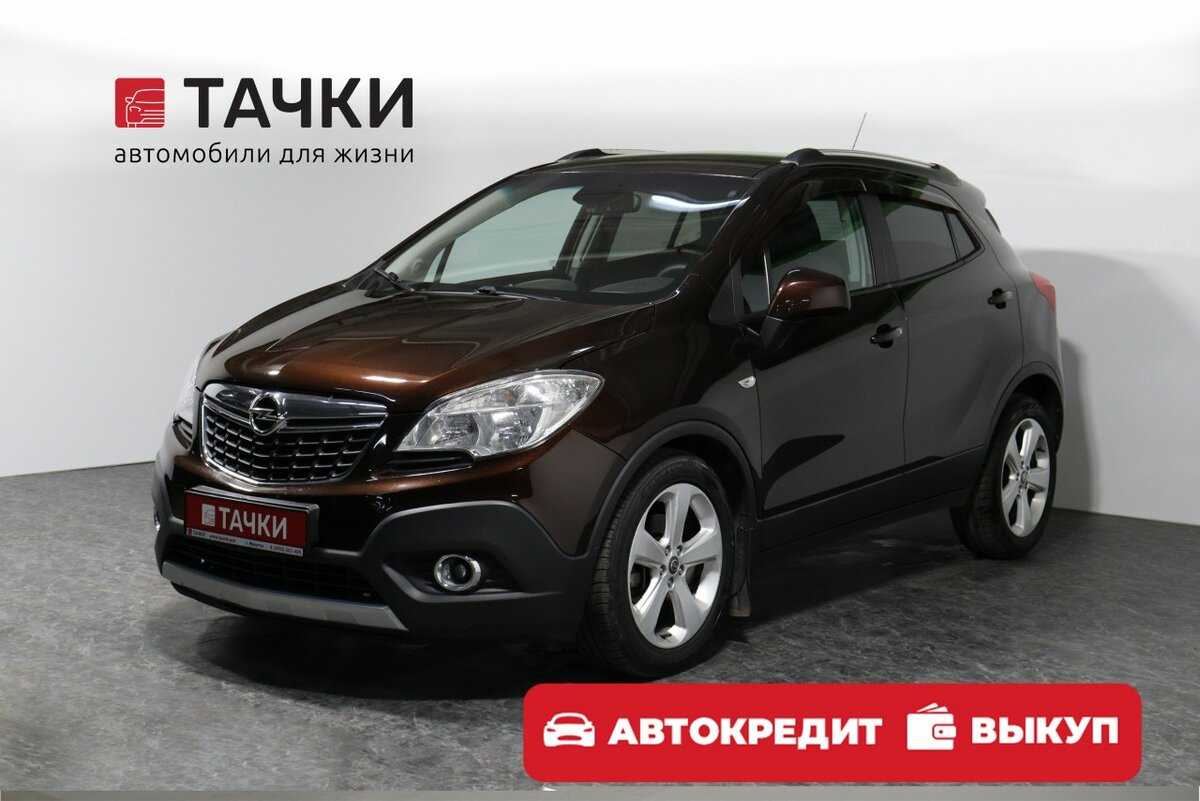

Одна из старейших европейских марок — OPEL — выпустила в неизвестном для нее доселе классе первенца — Mokka. Премьера в Европе состоялась на Женевском автосалоне в 2012 году.
Габариты автомобиля отвечают его классу: длина — 4280 мм, а дорожный просвет — 190 мм.
Технологи и инженеры не препятствовали полету мысли дизайнеров, поэтому автомобиль отличает энергичный силуэт, сочетающий всебе маневренность и элегантность компактного автомобиля с удобством и высокой посадкой кроссовера.
Салон рассчитан на пятерых взрослых человек. Посадка высокая. Неплохая обзорность и небольшие мертвые зоны благодаря крупным зеркалам. Водителям разных комплекций удастся без труда настроить свое «рабочее» место, так как количество регулировок и их диапазон настолько велики, что проблема посадки исчезает сама собой.

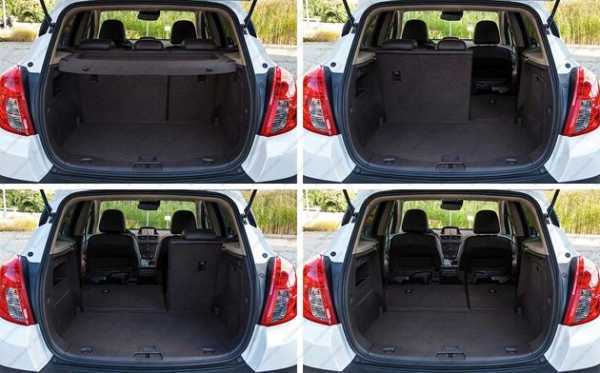

Автомобиль практичный по определению, так как, по заявлению производителя, в салоне находится 19 ниш для мелкой поклажи. Внушительный объем багажника в 533л позволит перевезти большое количество вещей без складывания задних сидений. А если возникнет необходимость в транспортировке чего-то объемного, то, сложив задние сиденья, можно увеличить багажник до 1372л. Широкий проем багажного отделения и ровные стенки завершают прекрасную картину.
Линейка двигателей включает в себя три бензиновых и один дизельный силовой агрегат. Двигатели могут агрегатироваться либо шестиступенчатой механической коробкой передач, либо шестиступенчатым «автоматом».
В базовую комплектацию модели входят стальные 16-дюймовые колесные диски, четыре подушки безопасности, регулировка водительского сиденья в четырех направлениях, бортовой компьютер, CD/MP3-аудиосистема, наружные зеркала с электроприводом и подогревом, противоугонная сигнализация, кондиционер, защита картера, складывающиеся в пропорции 60/40 задние сиденья, передние электростеклоподъемники, круиз-контроль, дневные ходовые огни, рейлинги на крыше.
В начальных комплектациях автомобиль имеет привод на передние колеса, но есть и полноприводные версии. Помимо стандартного оборудования полноприводный Mokka оснащается кожаным рулевым колесом с подогревом, подогревом передних сидений, передними противотуманными фарами, системой контроля за ближним светом High Beam Assist, задними электростеклоподъемниками, датчиком дождя, 18-дюймовыми алюминиевыми колесными дисками.
Уже в базовой комплектации Mokka оснащается следующими системами: система динамической стабилизации (ESC), антипробуксовочная система (TC), а также системы помощи водителю, повышающие уровень комфорта и безопасности при движении по бездорожью в холмистой местности, в частности система помощи при старте на подъеме (HSA) и система помощи при движении на спуске (HDC). В более дорогих версиях предлагаются система слежения за разметкой и система распознавания дорожных знаков.
В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций Opel Mokka, выпускаемых с2012года.
| Opel Mokka | ||
| 1,4 Годы выпуска: с 2012 года Тип кузова: SUV
Объем двигателя: 1364 cм3 |
Дверей: 5 КП: мех./авт. | Топливо: бензин Емкость топливного бака: 53л
Расход (город/шоссе): 8,0/5,5л/100км |
| 1,6 Годы выпуска: с 2012 года Тип кузова: SUV
Объем двигателя: 1598 cм3 |
Дверей: 5 КП: мех./авт. | Топливо: бензин Емкость топливного бака: 53 л
Расход (город/шоссе): 8,4/5,4л/100км |
| 1,8 Годы выпуска: с 2012 года Тип кузова: SUV
Объем двигателя: 1796 cм3 |
Дверей: 5 КП: мех./авт. | Топливо: бензин Емкость топливного бака: 53л
Расход (город/шоссе): 8,8/5,7л/100км |
| 1,7 CDTI Годы выпуска: с 2012 года Тип кузова: SUV
Объем двигателя: 1686 cм3 |
Дверей: 5 КП: мех./авт. | Топливо: дизель Емкость топливного бака: 53 л
Расход (город/шоссе): 5,6/4,5л/100км |
Руководства по ремонту
Автомануал по ремонту Opel Mokka, а также инструкция по техническому обслуживанию и эксплуатации автомобилей Опель Мокка с 2012 года выпуска. Модели оснащены бензиновыми двигателями рабочим объемом 1,4 л. (LUJ / LUV), 1,6 л. (LDE), 1,8 л. (A18XER), а также дизельными двигателями объемом 1,7 л. (A17DTS). Предлагаемое техническое пособие является очередным качественным изданием, выпущенным в рамках Золотой серии популярного и известного автоиздательства Монолит. В книге представлены только проверенные высококлассными специалистами материалы о конструкции машины, особенностях ее эксплуатации, правилах и периодах проведения технического обслуживания, а также о специфике проведения работ по диагностике, регулировке и ремонту систем, узлов и механизмов Opel Mokka. Отличительная особенность предлагаемого мануала, собственно как и всех книг Золотой серии, от прочих автоинструкции заключается в представленной в них уникальной системе определения неисправностей, разработанной специалистами издательства. С помощью этой системы поиск причины неполадки и выбора наиболее оптимального способа ее устранения займет минимально необходимое количество времени. А грамотные инструкции по ремонту помогут провести все необходимые операции. Составителями настоящего пособия изучена работа двигателя Опель Мокка, системы питания, системы управления двигателем, системы охлаждения, системы выпуска отработавших газов, рулевого управления, тормозной системы, механической коробки передач, автоматической трансмиссии, ходовой части, приводных валов, электрооборудования
Кроме того, внимание уделено системе отопления и кондиционирования, кузовным работам, пассивной безопасности. Для большего удобства пользователей в конце книги помещен толковый словарь
Данное руководство ставит перед собой первостепенную задачу – быть верным и надежным помощником автовладельцу. Полезность книги ее будущий пользователь сможет оценить при проведении запланированных гаражных работ, но наиболее актуальным наличие такого издания окажется в случае непредвиденной поломки авто в дороге, когда поблизости не окажется никого, способного оказать по-настоящему профессиональную помощь. Отдельными разделами книги авторы выдели следующую информацию: — Эксплуатация автомобиля в зимний период; — Инструкция по эксплуатации Опель Мокка и техническому обслуживанию автомобиля; — Схемы электрооборудования машины.
Руководство предназначено для владельцев автомобилей Opel Mokka, тех, кто планирует в ближайшее время сесть за руль этой машины, а также работникам и механикам многочисленных СТО, автосервисов и автомастерских.
Язык: Русский Формат: PDF Размер: 313.54 MB
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
В руководстве вы найдете
- Пошаговое руководство по ремонту различных узлов и агрегатов
- Инструкцию по самостоятельному уходу и обслуживанию
- Сведения о конструкции автомобиля и о том как предупредить неисправность
- Информацию для поездки на СТО, если самостоятельный ремонт невозможен
Введение
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на СТО
Инструкция по эксплуатации и обслуживанию
Расходные материалы для проведения техни ческого обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Бензиновые двигатели 1.4 л
Бензиновые двигатели 1.6 л и 1.8 л
Дизельные двигатели
Система питания и управления двигателя
Система смазки
Система охлаждения
Система впуска и выпуска
Механическая коробка передач
Автоматическая трансмиссия
Приводные валы
Ходовая часть
Тормозная система
Рулевое управление
Кузов
- Экстерьер
- Интерьер
- Двери
- Остекление
- Люк крыши
- Сиденья
- Кузовные размеры
- Приложение к главе
Система отопления, вентиляции и кондиционирования
Пассивная безопасность
Электрооборудование двигателя
Электрооборудование и электросистемы автомобиля
Электросхемы
- Использование схем
- ABS Датчики колес
- ABS Силовой модуль, масса
- АКП Силовой модуль, масса, передача данных
- АКП Датчики частоты и температуры, давления и контроль переключения
- АКП Индикатор режимов работы
- АКП Интегрированный модуль режимов и переключатель ВВЕРХ-ВНИЗ
- Блок урпавления системами
- Блокировка селектора АКП
- Внешнее освещение Габариты
- Указатели поворота
- Внешнее освещение
- Комбинация задних фонарей
- Внешнее освещение
- Переключатель управления
- Выключатели на пассажирских ремнях безопасности
- Выключатель на водительском ремне безопасности
- Высокоскоростная шина GMLAN 1
- Высокоскоростная шина GMLAN 2
- Датчик дождя и омыватели
- Дневные ходовые огни, система автоматической регулировки направления света фар
- Замки запирания дверей
- Замок зажигания
- Звуковой сигнал
- Иммобилайзер
- Климатическая установка с автоматическим управлением
- Фары головного освещения с галагенным лампами
- Климатическая установка с ручным управлением
- Контроль стабилизации
- Круиз-контроль
- Линейная сеть связи (LIN)
- Люк крыши
- Муфта подключения заднего моста
- Наружные зеркала заднего вида
- Обнаружение объектов (Park Pilot) и защита пешеходов
- Освещение интерьера
- Оттаиватель
- Очиститель и омыватель ветрового стекла
- Очиститель и омыватель заднего стекла
- Питание, масса и низкоскоростная шаина GMLAN
- Подогрев руля
- Подогрев сидений
- Прикуриватель
- Противотуманные фары и фонари
- Салонное зеркало заднего вида
- Сервопривод регулировки водительского сиденья
- Сервопривод регулировки пассажирского сиденья
- Силовой вывод дополнительного оборудования
- Система дистанционного доступа в салон автомобиля (Keyless)
- Система пассивной безопасности (SIR)
- Система подзарядки (KL9)
- Система подзарядки (без KL9)
- Система пуска D0
- Система Старт-Стоп (KL9)
- Система электроусилителя рулевого управления
- Среднескоростная шина CAN (U4D)
- Стеклоподъемники задних дверей
- Стеклоподъемники передних дверей c AER
- Стеклоподъемники передних дверей без AER
- Фара головного освещения в сборе, левая
- Фара головного освещения в сборе, правая
Толковый словарь
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
avtosok — Opel Mokka
CD Бензиновые идизельные двигатели Opel MokkaНастоящее руководство содержит информацию по техническому обслуживанию и ремонту автомобилей Opel Mokka . Оно предназначено для инженерно-технических работников центров и станций технического обслуживания, автохозяйств и ремонтных мастерских, а также для частных автовладельцев Opel Mokka . В руководстве дается описание технического обслуживания и ремонта автомобилей Opel Mokka на базе готовых запасных частей, имеются перечни возможных неисправностей и рекомендации по их устранению, а также указания по разборке и сборке, регулировке и ремонту узлов автомобиля Opel Mokka. Руководство может быть использовано в качестве пособия при ТО и ремонте любых автомобилей Opel Mokka с бензиновыми и дизельными двигателями двигателем, серийно выпускавшихся в последние годы и выпускаемых в настоящее время. Минимальные системные требования:операционная система Microsoft Windows 95/98/98SE/ME/2Opel Mokka/XP; процессор Pentium 201 МГц; 64 Мб оперативной памяти; устройство для чтения компакт-дисков и DVD-дисков; разрешение экрана 1035х769.Размер: 209 МбСкачать
Похожие по теме новости:
Все секреты по ремонту и обслуживанию Opel Mokka
Руководство по ремонту двигателя Opel Mokka своими руками ( в фотографиях )
Руководство по ремонту трансмиссии Opel Mokka (ремонт КПП своими руками с фотографиями)
Расшифровка кодов неисправностей двигателя Opel Mokka (ремонт инжектора своими руками)
КАТАЛОГ ДЕТАЛЕЙ и сборочных единиц Opel Mokka
Подробная электрическая схема Opel Mokka (электросхема )
Использование схем
Места подключения проводов «массы»
Примечание
На приведенных ниже схемах есть цифровое обозначение точек подключения «массы», которое зависит от места подсоединения, на рисунке выше указаны порядковые номера точек подключения, а в таблице указана расшифровка.
| Номер | Место подсоединения |
| 100-199 | Моторный отсек (все спереди от приборной панели) |
| 200-299 | В зоне приборной панели (между поперечиной кузова и передней частью панели) |
| 300-399 | Салон автомобиля (от приборной панели до второго ряда сидений) |
| 400-499 | Багажное отделение (от второго ряда сидений до задней части автомобиля, включая дополнительные ряды сидений, помимо второго ряда) |
| 500-599 | Встроенный разъем жгутов электропроводки в водительской двери |
| 600-699 | Встроенный разъем жгутов электропроводки в передней пассажирской двери |
| 700-799 | Встроенный разъем жгутов электропроводки в задней левой двери |
| 800-899 | Встроенный разъем жгутов электропроводки в задней правой двери |
| 900-999 | Встроенный разъем жгутов электропроводки в двери багажного отделения |
Цвета проводов
| Аббревиатура | Цвет | Аббревиатура | Цвет |
| AM — Amber | Янтарный | OG – Orange | Оранжевый |
| BARE – Bare | Оголенный | PK – Pink | Розовый |
| BG – Beige | Бежевый | PU – Purple | Пурпурный |
| BK – Black | Черный | RD – Red | Красный |
| BN – Brown | Коричневый | RU – Rust | Ржавый |
| BU – Blue | Синий | SR – Silver | Серебряный |
| CL | Без цвета | TL – Teal | Чирок |
| CR | Кремовый | TN – Tan | Цвет загара |
| CU | Карри | TQ – Turquoise | Бирюзовый |
| GD – Gold | Золотой | VT – Violet | Фиолетовый |
| GN – Green | Зеленый | WH – White | Белый |
| GY – Gray | Серый | YE – Yellow | Желтый |
| NA | Натуральный | — | — |
| Приписки к названиям цветов | |||
| L | Светло- | D | Темно- |
Символы на схемах
| Символ | Описание |
| I/O подтягивающий к массе резистор (−) | |
| I/O подтягивающий к питанию резистор (+) | |
| I/O Выключатель высокого напряжения (+) | |
| I/O Выключатель низкого напряжения (+) | |
| I/O двунаправленный переключатель (+/−) | |
| Символ пульсирующей модуляции | |
| Напряжение АКБ | |
| Напряжения зажигания | |
| Сноска о величине напряжения | |
| Напряжение A/C | |
| Понижение | |
| Масса | |
| Описание серии | |
| Сигнал антенны — вход | |
| Сигнал антенны – выход | |
| Активированный тормоз |
Компоненты жгутов электропроводки
| Символ | Описание |
| Предохранитель | |
| Предохранитель, питание через реле | |
| Разрыв цепи | |
| Плавкий предохранитель | |
| Масса | |
| Масса на корпус | |
|
*Вывод «мама» Вывод «папа»* |
Линейный разъем жгута электропроводки |
|
*Вывод «папа» Вывод «мама»* |
Линейный разъем жгута электропроводки |
| Разъем с гибким кабелем | |
| Разъем с гибким кабелем | |
| Предварительный или диагностический разъем | |
| Обрезанный кабель | |
| Неполное физическое сращивание | |
| Полное физическое сращивание– 2 провода | |
| Полное физическое сращивание– 3 и более проводов | |
| Пересечение проводов | |
| Скрученные провода | |
| Поле | |
| Ссылка на цепь | |
| Направление цепи | |
| Вариант точки окончания | |
| Соединение цепи «массы» | |
| Разъем замыкания |
| Символ | Описание |
| Аккумуляторная батарея | |
| Батарея в сборе – гибридные версии | |
| Лампа накала | |
| Двойная лампа накала | |
| Светодиод (LED) | |
| Фотодатчик | |
| Измеритель | |
| Диод | |
| Конденсатор | |
| Резистор | |
| Переменный резистор | |
| Переменный резистор– NTC | |
| Нагревательный элемент | |
| Датчик положения | |
| Датчик давления | |
| Датчик детонации | |
| Индуктивный тип датчика– 2-проводной | |
| Индуктивный тип датчика– 3-проводной | |
| Датчик Холла– 2-проводной | |
| Датчик Холла– 3-проводной | |
| Датчик избытка кислорода– 2-проводной | |
| Датчик избытка кислорода– 4-проводной | |
| Соленоид-актуатор | |
| Соленоид-клапан | |
| Муфта | |
| Электромотор | |
| Электромотор с PTC | |
| Антенна | |
| Динамик | |
| Звуковой сигнал | |
| Микрофон | |
| Подушка безопасности | |
| Контактное кольцо системы SIR | |
| Датчик удара системы SIR |
