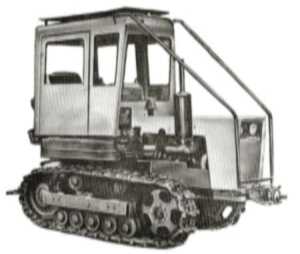

Т-70

Устройство

В качестве несущей основы трактора выступают лонжеронная полурама. Гусеничная часть при этом представлена в виде гусеничного движителя. Он состоит из натяжного механизма, балансиров и поддерживающих роликов. Сюда же следует добавить ведущую звездочку и гусеничную цепь. Внутренняя поверхность цепей оснащается специальными беговыми дорожками. Именно по ним перемещаются опорные катки и реборды. Подвеска трактора обеспечивает плавность хода и соединяет гусеничный движитель с основной рамой. В передней части лонжероны соединены между собой поперечным брусом. Сзади роль соединителя выполняет корпус заднего моста.

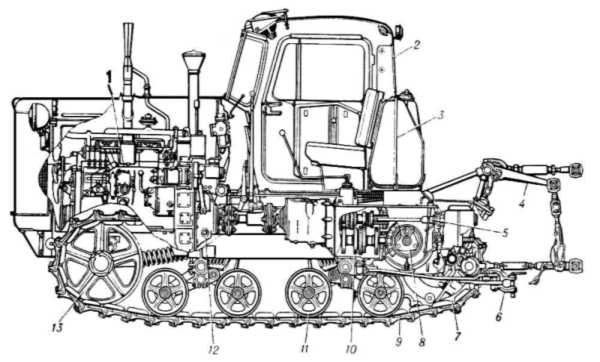

Схема гусеничного трактора

Двигатель

На трактор Т-70 устанавливается двигатель Д-240. 78-сильный комплектующий агрегат имеет четырехцилиндровое четырехтактное исполнение. Изначально запуск силовой установки осуществлялся посредством использования дополнительного двигателя, однако впоследствии этот момент был несколько упрощен. Этого удалось добиться благодаря установке электрического стартера. Двигатель оснащается системой жидкостного охлаждения и непосредственного впрыска. При этом расход топлива такого агрегата держится на уровне 190 г/л.с.ч.

В конструктивном плане двигатель трактора Т-70 не слишком сложный. Он отличается предельной компактностью и низкой требовательностью к качеству горюче-смазочных материалов.

При работе силовой агрегат повергается достаточно высоким тепловым нагрузкам, вследствие чего возникает необходимость в качественном охлаждении масла. С этой целью в системе смазки устанавливаются специальные радиаторы масляного типа.

Рулевое управление

Поворотный механизм трактора Т-70 сделан в виде многодисковых муфт, которые устанавливаются на шлицах вала моста. Ленточный тормозной механизм при этом имеет плавающее исполнение. Данная конструктивная особенность позволяет производить процесс торможения при движении вперед и назад. Управление поворотными механизмами осуществляется из кабины посредством использования двух рычагов. Для облегчения усилия воздействия на поворотные рычаги механизмы дополнительно оснащаются гидравлическими усилителями.

Качество управляемости гусеницами напрямую связано с состоянием муфт поворота и тормозов. Вследствие большого износа фрикционных накладок уменьшается сила сжатия и площадь соприкосновения дисков. Это влечет за собой снижение силы трения между дисками, поэтому муфты начинают пробуксовывать. Также при условии наличия слишком свободного хода рычагов диски могут полностью разъединяться, вследствие чего повернуть машину будет очень сложно.

Трансмиссия

Трансмиссия трактора имеет механическое исполнение. Главная фрикционная муфта сцепления позволяет максимально плавно соединять данную часть с комплектующей силовой установкой. Механическая коробка переключения передач имеет восемь скоростей переднего хода и две — заднего. Трансмиссия соединена зубчатой муфтой с начальным валом коробки передач. Управление данным элементом осуществляется посредством нажатия педали. При этом снижение усилия достигается наличием гидравлического усилителя.

Коробка переключения передач имеет шестерни постоянного зацепления. Несмотря на определенную сложность данной конструкции, водитель может переключать передачи в движении. Шлицевые муфты с синхронизаторами обеспечивают безударное переключение передач.

Гидравлика

Отдельные элементы гидравлической системы соединены между собой посредством использования маслопроводов высокого и низкого давления. Трактор Т-70 оборудован гидравликой раздельно-агрегатного типа. Сюда же следует добавить автосцепку, а также задний и передний механизм навески. Последний имеет специальный упор, позволяющий ограничивать поворот подъёмных механизмов.

Гидравлическая система трактора оснащается специальным баком для рабочей жидкости, в качестве которой выступает минеральное или трансмиссионное масло.

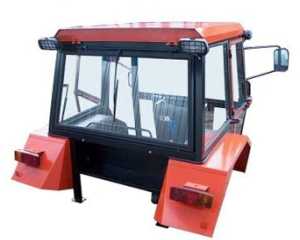

Кабина

Трактор Т-70 комплектуется металлической кабиной закрытого типа. Внутри неё расположены два сиденья, одно из которых можно регулировать в соответствии с антропометрическими данными водителя. Производителями была предусмотрена установка охладителя воздуха и отопительной системы.

В кабине установлено зеркало заднего вида для максимального контроля всей ситуации при вождении. Наличие специальных козырьков позволяет надежно защитить водителя от солнца. Также внутри предусмотрена аптечка, термос и крючки для одежды.

Особенности гусеничного трактора Т-70

Трактор Т-70 — универсальная сельскохозяйственная техника для выращивания гусеничных машин, относящаяся к разряду тракторов тягового класса II. Помимо обработки почвы, его можно использовать при землеройных и строительных работах. Создан по схеме старшего колесного «собрата» — МТЗ-80.

Преимущества:

• оптимальные силовые характеристики;
• энергоэффективность — по сравнению с МТЗ-80 улучшена на 20 %;
• единообразие запчастей, способных продлить срок службы машины;
• приспособляемость к прямолинейной междурядной вспашке, чего сложно добиться при использовании одного колеса.

Среди недостатков трактора Т-70:

• частые неисправности гусениц и их ремонт;
• неадекватность торсионных амортизаторов;
• легкая и узкая ходовая часть, что создает трудности при вспашке плотных почв на неровной поверхности (трактор просто «падает» набок);
• трудности с запуском дизеля, «капризничает» в мороз.

Устройство

В качестве несущей платформы агрегата выступает рама из двух лонжеронов, на которую посредством подвески установлен гусеничный движитель. Его подвижная часть состоит из натяжных роликов, балансиров, звёздочек, поддерживающих узлов и самой цепи. Спереди лонжероны объединены между собой при помощи поперечной балки, а сзади — за счёт заднего моста. На машине установлена механическая КПП с 9 скоростями: 7 — для движения вперёд и 2 — для перемещения назад. Трансмиссия и двигатель соединены друг с другом посредством дисковой муфты. Управление основными узлами осуществляется рычагами и педалью, связанной с гидроусилителем.

Опыт эксплуатации

Трактор гусеничный т 70 в случае эксплуатации по прямому назначению зарекомендовал себя как надежное транспортное средство и получил положительные отклики владельцев. Им нравилась широта возможного навесного оборудования. Ценилась такая характеристика как высокое тяговое усилие в сочетании с небольшими габаритами. Отмечалось удобство кабины.

По сравнению с колесными аналогами обеспечено заметное увеличение тягового усилия.

Небольшой вес трактора 70-й модели и низкое удельное давление гусеничного привода сохраняет структуру почвы, что особенно важно в сельском хозяйстве. Легко достигается прямолинейное движение

Легко достигается прямолинейное движение.

Важно! Слабыми местами т70 как трактора считалась ходовая часть. Наибольшее количество жалоб приходилось на быстрый износ зубьев ведущих колес, а также слабость натяжителя гусеничной ленты

Поворотные муфты и тормозные ленты, у которых постоянно приходилось контролировать состояние фрикционных вставок, были склонны к отказам.

По мнению механиков неудовлетворительная техническая надежность гусеничной ходовой частично компенсировались высокой ремонтопригодностью конструкции и доступностью запасных частей.

С точки зрения условий работы наибольшее количество технических нареканий поступало в отношении подвески, которая расценивалась как слишком жесткая.

История создания Т-70

Кишиневский тракторосборочный, а в будущем тракторный завод, был создан в 1961 году на основе действующего предприятия «Автодеталь». В переоборудовании завода, приняли участие 267 предприятий со всего Советского Союза! Наибольший вклад в становление КТЗ сделали такие гиганты тракторной промышленности, как Алтайский, Харьковский и Минский заводы, помимо оборудования с этих предприятий на Кишиневский завод были отправлены опытные инженеры, мастера и конструкторы.

В 1962 году увидел свет, первый молдавский Т-50В, а через три года количество тракторов этой модели сошедших с конвейера КТЗ достигло 10 тыс. В 1967 предприятие осваивает производства Т-54В, а ещё через год начинает выпуск тракторов этой модели уже в Болгарии, конечно же с помощью специалистов из Кишинева.

Освоение серийного выпуска новой, более мощной модели трактора Т-70С в 1974 году, стало ещё одной ступенью в развитии предприятия. Среди разработок КТЗ, эта машина получила наибольшее распространение и стала своеобразной визиткой. Т-70С даже приял участие в полярной экспедиции в конце 70-х, и получил положительные отзывы полярников.
Сборка Т-70 и его модификаций на Кишиневском тракторном заводе продолжалась до 2008 года. В октябре с конвейера сошла последняя машина и завод, как таковой, прекратил свое существование.

Система навесного оборудования

Для установки навесного оборудования привлекается классическая трехточечная тракторная схема крепления.

Интересно! Автосцепка рассчитана на более чем полусотню различных типов оборудования. Механизированные агрегаты навесного оборудования могут подключаться

• к гидравлической системе;
• к валу отбора мощности.

Бортовая гидравлика технически построена по блочной схеме. Ее отдельные агрегаты – насос, распределитель, расходный бак, трубопроводы и силовые цилиндры.

Вал отбора мощности приводится в движение от двигателя с помощью двухскоростного редуктора.

Некоторые владельцы самостоятельно дорабатывают конструкцию установкой переднего узла для навесного оборудования (например, бульдозерного ножа).

Для прицепных агрегатов предусмотрено отдельная сцепка.

Конструкция[править | править код]

Создан на базе трактора МТЗ-80. На тракторе установлен четырехцилиндровый четырехтактный дизельный двигатель Д-241Л с непосредственным впрыском топлива и жидкостным охлаждением. Запуск основного двигателя с места водителя при помощи пускового двигателя с электростартером.

Остов трактора состоит из полурамы, выполненной из двух лонжеронов, связанных между собой передним брусом, и корпусов: главной муфты сцепления, КПП, заднего моста, конечных передач. Спереди и сзади он подрессорен четырьмя круглыми поперечно расположенными торсионами (по два спереди и сзади).

Муфта главного сцепления фрикционная, однодисковая, сухая, постоянно замкнутая, соединена с первичным валом КПП зубчатой муфтой. Управляют муфтой сцепления при помощи педали. Для снижения усилия на педаль в систему управления муфтой сцепления включен гидроусилитель.

Коробка перемены передач механическая восьмиступенчатая.

Задний мост включает в себя главную коническую передачу, механизм поворота, ленточные тормоза и редуктор ВОМ. Механизм поворота трактора представляет собой сухие многодисковые муфты фрикционного типа, установленные на шлицах вала заднего моста.

Тормоза сухие, ленточные, плавающего типа (по одному на борт) позволяют тормозить трактор как при переднем, так и заднем ходе. Муфтами поворота управляют при помощи рычагов, а тормозами — при помощи педалей. Для снижения усилий на рычаги в систему управления муфтами поворота включены гидроусилители.

По обеим сторонам корпуса заднего моста расположены две конечные передачи. Каждая из них представляет собой двухступенчатый редуктор с размещением ступеней в самостоятельных корпусах.

Ходовая часть трактора состоит из гусеничных тележек, поддерживающих роликов, ведущих и направляющих колес, гусеничных цепей и подвески.

Гусеничные тележки выполнены из полых лонжеронов прямоугольного сечения. К ним консольно крепят опорные катки (по пять к каждой тележке) и направляющие колеса, вращающиеся на конических подшипниках. Смазка опорных катков централизованная. Резервуаром для смазки служит полость лонжеронов.

Подвеска трактора включает в себя переднюю и заднюю трубы, рычаги шарниров и упругие элементы. Упругие элементы — круглые торсионы, расположенные в трубах.

При возделывании и уборке сахарной свеклы и других пропашных культур применяют гусеничные цепи с шириной звена 200 мм. В звенья запрессованы сменные разрезные втулки, которые при износе можно перепрессовывать и поворачивать на 180°.

Для выполнения работ общего назначения трактор комплектуется гусеничной цепью шириной 300 мм.

На тракторе установлен задний ВОМ, имеющий независимый и синхронный приводы. Независимый привод осуществляется от коленчатого вала дизеля через двухскоростной редуктор, расположенный в корпусе муфты сцепления и позволяющий получать две скорости вращения. Трактор снабжен двумя сменными хвостовиками. Один из них (с восемью прямыми шлицами) устанавливают при работе ВОМ с частотой вращения 540 об/мин, второй (с двадцатью одним эвольвентным шлицем) — при работе с частотой вращения 1000 об/мин. Синхронный — 5,34 оборота на 1 м пути.

Трактор оборудован раздельно-агрегатной гидросистемой, механизмом задней навески с автосцепкой для присоединения навесных и полунавесных сельскохозяйственных машин. Прицепные машины присоединяют при помощи прицепного устройства, устанавливаемого на задние концы продольных тяг механизма навески.

Кабина металлическая, закрытого типа, с двумя сиденьями (одно сиденье регулируется по массе и росту водителя), воздухоохладителем, отопителем, стеклоочистителями, зеркало заднего вида, противосолнечными козырьками. В ней имеются термос для питьевой воды, аптечка, крючки для одежды.

Для прогрева двигателя перед его пуском при температуре окружающего воздуха ниже −5°С на тракторе предусмотрен предпусковой подогреватель П16Е.

Это интересно: Принцип работы и устройство раздатки для автомобиля УАЗ — внимательный взгляд на вопрос

Правила эксплуатации и обслуживания

Эксплуатация Т-70 должна проводиться по таким правилам:

• контролируйте показатели топливных датчиков на приборной панели;
• следите за исправностью всех механизмов, своевременно устраняя поломки;
• управляйте трактором только с закрытой дверью кабины;
• переключение скоростей на данной модели можно производить, не заглушая двигатель — выполняйте переключение плавно, без рывков;
• следите за состоянием аккумулятора, своевременно добавляйте электролит;
• для разного времени года применяйте топливо по сезону (существуют специальные марки зимнего и летнего дизтоплива);
• уровень охлаждающей жидкости не должен опускаться ниже 100 мм от верхнего торца горловины бака;
• запрещается запуск дизеля при неисправной системе охлаждения!
• при низкой температуре воздуха после запуска дайте двигателю прогреться — работа на холостых оборотах в течение нескольких минут.

Сроки технического обслуживание трактора Т-70 указаны в таблице ниже. Обкатку не выполняют, поскольку новые экземпляры трактора не производятся.

Легкий танк Т-70М

танк Т-70М Осенью 1942 года специалистами Горьковского автозавода был разработан глубоко модернизированный вариант легкого танка Т-70, который получил новое обозначение Т-70М, и началась подготовка к его производству.

Модернизированный танк отличался основательно доработанной ходовой частью, увеличенными шириной (с 260 до 300 мм) и шагом траков, шириной опорных катков, увеличенным диаметром торсионов подвески и зубчатых венцов ведущих колес, а также доработанной главной передачей. Кроме того, были усилены поддерживающие катки, остановочные катки и бортовые редукторы, сокращено число траков в гусенице с 91 до 80 и уменьшен боекомплект пушки до 70 выстрелов.

Место водителя-механика было расположено в носовой части корпуса у левого борта, а место командира танка – во вращающейся башне, смещенной к левому борту. В средней части корпуса вдоль правого борта на общей раме были установлены два спаренных последовательно двигателя, которые составляли единый силовой агрегат. Трансмиссия и ведущие колеса находились впереди.

Корпус танка Т-70М сваривался из катанных бронелистов, которые имели толщину 6, 10, 15, 25, 35 и 45 мм. В особо ответственных местах сварные швы были усилены клепкой. Лобовые и кормовые листы бронекорпуса имели рациональные углы наклона. Сварная граненная башня из бронелистов толщиной 35 мм была установлена на шариковой опоре в средней части корпуса. Сварные стыки башни были усилены броневыми угольниками. Лобовая часть башни имела литую качающуюся маску с амбразурами под установку пушки, пулемета и телескопического прицела. В крыше башни был сделан входной люк командира танка. В броневой крышке люка был установлен перископический зеркальный прибор наблюдения, который обеспечивал командиру круговой обзор. Также в крышке имелся лючок для фложковой сигнализации.

В качестве вооружения была установлена 45-мм танковая пушка образца 1938 года и слева от нее спаренный пулемет ДТ. Орудие было смещено вправо от продольной оси башни, что обеспечивало большее удобство для работы командира. Шестеренчатый механизм поворота башни был установлен слева от командира, а винтовой подъемный механизм спаренной установки справа. Пушка имела спусковой ножной механизм, который осуществлялся путем нажатия на правую педаль, а пулемета – на левую. Боекомплект состоял из 90 выстрелов с бронебойными и осколочными снарядами для пушки и 945 патронов для пулемета ДТ.

танк Т-70МВ качестве силовой установки танка Т-70М был выбран мотор ГАЗ-203, который состоял из двух четырехтактных шестицилиндровых карбюраторных двигателей ГАЗ-202 суммарной мощностью 140 л.с. Коленчатые валы двигателей были соединены при помощи муфты с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом, что позволило предотвратить поперечные колебания. Для каждого двигателя батарейная система зажигания, система смазки и топливная система были независимыми. Танк был оборудован двумя топливными баками общей емкостью 440 литров, которые были расположены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Трансмиссия состояла из двухдискового полуцентробежного главного фрикциона сухого трения, четырехступенчатой коробки передач автомобильного типа, главной передачи с коническим редуктором, двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных от грузовика ЗИС-5.

В состав движителя с каждого борта входили: ведущие колеса со съемным зубчатым венцом цевочного зацепления, пять односкатных обрезиненных опорных катков и три цельнометаллических поддерживающих катка, направляющее колесо с кривошипным механизмом натяжения гусеницы и мелкозвенчатая гусеница из 91 трака с шагом 98 мм. Конструкция направляющего колеса и опорного катка были унифицированы. Ширина литого трака гусеницы составляла 260 мм. Подвеска – индивидуальная торсионная.

С 1942 по 1943 года было изготовлено 8231 танк Т-70М, из которых 6847 экземпляров собрал Горьковский автозавод.

танк Т-70М

Трактор КТЗ Т-70

Универсальный трактор на гусеничном ходу Т-70 создан Кишиневским тракторным заводом в 1974 году. Данное промышленное предприятие было основано ещё в 1945 году, но вот первый трактор сошел с конвейера только в 1962 году. Это был трактор Т-50 В.

Спустя год после официального дебюта базовой вариации трактора была выпущена модификация транспортного средства, ориентированная для проведения работ в садоводстве. В данном контексте речь идет о генерации модели Т-70 С. Немного позже выпускались и другие вариации Т-70, предназначенные для выполнения различного рода работ.

Базовая версия гусеничного трактора Т-70 была создана на основе морально устаревшего МТЗ-80. При этом технические характеристики претерпели существенных изменений, что смогло положительно сказаться на улучшении общего эксплуатационного потенциала Т-70.

В процессе модернизации устаревшие детали были удалены, а колесный ход заменили на гусеничный. Вследствие этого производителям удалось несколько расширить возможности этой специализированной техники и сделать её более востребованной на рынке.

Назначение

Базовая вариация трактора используется для возделывания пропашных культур. Установка полунавесного и прицепного оборудования позволяет осуществлять целый комплекс работ по обработке сахарной свеклы или винограда. Кроме этого, Т-70 может использоваться в целях проведения работ общественного значения. Также следует заметить, что данная модель трактора входила в технический состав экспедиции на Северный полюс в 1978-1980 годах.

При возделывании и уборке сахарной свеклы, а также других культур пропашного типа на трактор устанавливают гусеничные цепи шириной 200 мм. Главная конструктивная особенность данных элементов заключается в том, что в звеньях запрессованы сменные разрезные втулки. При условии их износа можно провести работы по перепрессовке или даже повернуть составляющие части гусениц на 180 градусов.

В случае необходимости ширина гусеничной цепи может быть увеличена до 300 мм. Такого результата можно добиться посредством установки нового полотна. Необходимость в его использовании возникает во время проведения работы общественного значения.

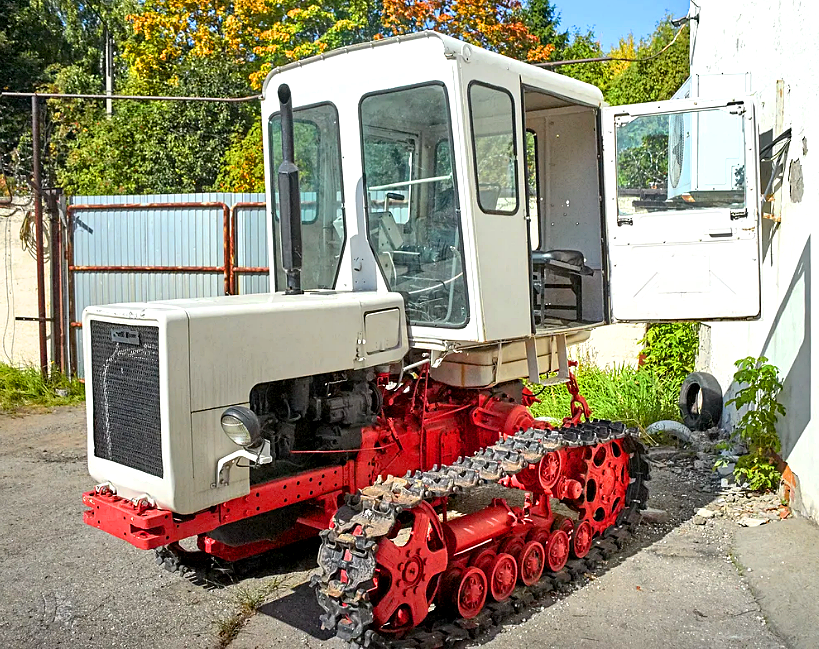

Фото трактора Т-70

Трактор Т-70 оборудован раздельно-агрегатной гидравлической системой и механизмом задней навески с автоматической сцепкой. Наличие данного элемента позволяет осуществлять простое присоединение сельскохозяйственных машин навесного и полунавесного типа. Процесс установки производится за счет использования прицепного устройства, которое монтируется на задние кольца продольных тяг механизма навески. На трактор Т-70 может устанавливаться более пятидесяти различных видов прицепных и навесных механизмов.

Преимущества и недостатки

Трактор Т-70 имеет целый ряд преимуществ. Большинство из них обусловлены конструктивными особенностями машины.
Среди достоинств данной модели следует отметить такие моменты:

• большая сила тяги;
• высокая проходимость;
• возможность работы на склоне;
• экономичность при эксплуатации;
• высокий функциональный потенциал.

Большинство пропашных культур возделывается на черноземах, суглинистых и глинистых почвах. Такой грунт склонен к уплотнению. В процессе обработке колесные тракторы оказывают высокое давление на почву, что может приводить к нарушению её структуры и дальнейшей деградации. Гусеничное шасси Т-70 оказывает минимальное давление на грунт, поэтому при обработке земли такие трактором можно говорить о высокой урожайности.

При обработке свеклы очень важна прямолинейность рядов. И если при обработке колесными тракторами разрешение этого вопроса требует максимальной концентрации внимания от водителя, то в случае с Т-70 все намного проще.

Экономичность эксплуатации Т-70 определяется тем, что для перемещения одной тонны собственного веса гусеничному трактору понадобиться в два раза меньшее усилие, чем колесной машине. Данная особенность позволяет экономить при выполнении полевых работы до 19% топлива ежедневно.

Что касается недостатков, то они также определяются конструкцией модели. При условии выхода из строя отдельного элемента процедура ремонта будет сопрягаться с определенными трудностями.

Здесь же следует заметить, что движение гусеничного трактора по твердому покрытию максимально ограничено. Ходовая часть Т-70 при этом позволяет прочувствовать водителю под собой каждую неровность. И даже подрессоренное сиденье не способствует разрешению этого вопроса.

Система навесного оборудования

Система навески на тракторе используется классическая трех точечная.Некоторые умельцы самостоятельно добавляли переднее навесное устройство, для работы с бульдозерным отвалом, но заводом такое оборудование ни когда не устанавливалось. Гидравлика раздельно-агрегатного типа, включает в себя гидравлический насос, гидрораспределитель, расходный бак, гидропровод и силовые цилиндры.

Трактор может работать с любыми прицепными агрегатами, навесным и полу навесным оборудованием, как гидрофицированным так и нет. Так же можно использовать оборудование с приводом от вала отбора мощности.

Несмотря на то, что все модификации трактора проектировались как машины узкопрофильные, трактор имеет возможность использовать более 50 видов навесного и прицепного оборудования.
