Регулировка тормозов шевроле нива

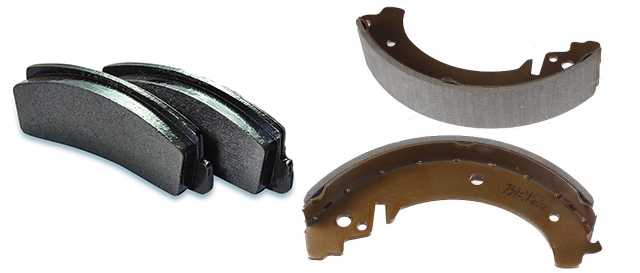

Тормозные колодки Шевроле Нива

На передних колёсах Нива Шевроле применяются дисковые, а на задних — барабанные тормоза. Соответственно и колодки на них разные. Колодки являются основной рабочей частью тормозов, которые несут большую нагрузку и изнашиваются быстрее всех. При интенсивной эксплуатации автомобиля состояние колодок нужно проверять не реже, чем раз в полгода. Сегодня существует много разных отечественных и заграничных производителей колодок для автомобилей марки «Нива-Шевроле».

• низкая температура нагрева при торможении;
• не требуют прогрева в зимнее время;
• не скрипят и не визжат даже при резких торможениях;
• обладают большим сроком службы по сравнению с другими моделями.

К минусам этих колодок можно отнести только высокую стоимость, но цена соответствует качеству.

Если вам необходима информация о замене передних колодок, то вам .

Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют. Очень частая процедура в обслуживании, с которой вам придется сталкиваться, – это прокачка. С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы. К счастью, ее несложно выполнить в домашних условиях своими руками. Также с тормозами Нивы могут случиться следующие проблемы:

1. При торможении машину начинает тянуть в сторону.
2. Во время торможения педаль начинает попросту дрожать.
3. До момента торможения слышен стук.

Эти проявления говорят о том, что с вашими тормозами все не так хорошо. Что касается первых двух случаев, то здесь, скорее всего, поможет только замена тормозных колодок или цилиндров – точно вам скажут в сервисе. Третье же проявление говорит, что вам нужно просто сильнее затянуть болты крепления суппорта.

На чтение
2 мин.

Сегодняшняя статья посвящена автомобилю Шевроле Нива и ее тормозам. Рассмотрим нюансы эксплуатации и ремонта.

Шевроле Нива является продуктом объединенной разработки двух компаний, и вышел автомобиль, который достаточно комфортен и полностью готов для езды по нашем дорогам. Этот удивительный синтез получил очень широкую распространенность у нас и является вполне удовлетворительным для большинства наших потребителей. Нас сегодня интересует тормозная система этого автомобиля, которая рассчитана на условия езды по бездорожью и максимально короткий путь при торможении в условиях езды в городских условиях. Разберёмся же какие здесь установлены системы и чем отличаются механизмы от других.

Общие сведения

Система автоматической разблокировки тормозов (ABS-система), предназначена для повышения устойчивости автомобиля в условиях резкого торможения или при движении в плохих дорожных условиях. Это обеспечивается тем, что давление в контуре тормозов регулируется в зависимости от скорости вращения колес, регистрируемой датчиками.

1. Актюатор
2. Передние датчики скорости
3. Диагностический разъем (DLC1)
4. Блок управления
5. Контрольная лампа исправности ABS-системы
6. Роторы датчиков скорости
7. Задние датчики скорости
8. Диагностический разъем (DLC1)
9. Выключатель сигнала торможения
10. Реле электродвигателя ABS-системы
11. Тяговое реле соленоидного клапана

10 октября 2022 года

Таким «очумельцам» и адресована наша шпаргалка

Стоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб. Стоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб. Стоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб.

Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

Пассатижами вынимаем шплинт оси нижнего прижимного рычага.Пассатижами вынимаем шплинт оси нижнего прижимного рычага.Пассатижами вынимаем шплинт оси нижнего прижимного рычага. Выколоткой страгиваем ось прижимного рычага…Выколоткой страгиваем ось прижимного рычага…Выколоткой страгиваем ось прижимного рычага… …и, придерживая рычаг, пассатижами вынимаем ось.

…и, придерживая рычаг, пассатижами вынимаем ось.…и, придерживая рычаг, пассатижами вынимаем ось. Снимаем прижимной рычаг.Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.

Извлекаем из направляющей тормозные колодки. Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров.Извлекаем из направляющей тормозные колодки. Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров.Извлекаем из направляющей тормозные колодки.

Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров. Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место…Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры.

Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место…Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом.

Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником……монтажной лопаткой вдавливаем поршни в цилиндры. Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником……монтажной лопаткой вдавливаем поршни в цилиндры.

Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником… …или на наждаке обтачиваем конец оси так……или на наждаке обтачиваем конец оси так……или на наждаке обтачиваем конец оси так… …чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой.

…чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой.…чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой. Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

А еще интересно: Опрокидыватель Для Нивы Своими Руками

Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

Передние тормоза нива. Модификация работы переднего контура

Давно я хотел сделать модификацию передних тормозов для Нивы. Конечно сейчас уже есть установка на ниву и задних дисковых тормозов и много чего еще. Но я хотел достичь простоты и избавления от общеизвестной головной боли (закисание суппортов).

Опять же как и в других случаях найдутся Д`Артаньяны, которые скажут о скоростных нивах, и что уж скрывать я лично сделал под заказ одной конторы несколько таких машин.

Но разговор не об этом, речь пойдет о модификации серийной тормозной системы, для автомобиля, крейсерская скорость которого 100 кмч.

То есть даже без намека на притормаживание вторым контуром. Ну как говорится, все хорошо, что хорошо кончается. Идею которую я реализовал, принадлежит не мне. Впервые мне ее показал Максим-MAHoff, объяснив мне суть «новой» схемы.

Дабы проверить все предположения, я пошел к спецу по гидравлике, который съел на этом деле не только собаку, но и слона ещё вдогонку. Попробую вкратце изложить то, что он пытался мне объяснить. Существенный недостаток заводской системы, это подключение контуров.

Потому что давление в первом и втором контуре РАЗНОЕ. А если сюда присовокупить, такое чудо инженерной мысли, как распределитель тормозных усилий (в народе «колдун»), то чаще всего, если он еще не вырезан из системы, как аппендицит, то и второй конур почти мертвый.

В результате разного давления в контурах, один из трех циллиндриков, выезжает из корпуса позже остальных. Это происходит примерно пол-года, после чего он благополучно закисает. В результате в передних тормозах мы имеем закисший поршенек и неэффективные тормоза. Этот недостаток частично устранен в ШНиве, но я так и не смог догадаться, по какой причине, тормоза на колесах, соединили по диагонали.

На схеме показаны две схемы тормозов, заводская и модифицированная.

Схема доработки переднего контура тормозов

1.Передние суппорта. 2. ГТЦ. 3. Задние торм.циллиндры. 4. Колдун 5. Тройники 6. ШНивские объеденители суппортов. Конечно в идеале можно было бы провести целиковые трубки до задних цилиндров, но это значительно дольше, тем более первичная задача: передний контур и не закисание циллиндриков.

Рекомендация при монтаже следующая: обязательная прокачка ВСЕЙ системы. Но как показала практика, если все собрано правильно, то передний контур качать вообщем и не надо. Все сводится к выходу воздуха под давлением тормозухи самотеком. Конечно сильного чуда не ждите, НО после установки этого набора эффективность переднего контура сильно возрастает.

А самое главное не будет закисать поршенек в переднем тормозном цилиндре. Для данного набора я не экономил, поэтому трубка взята немецкая или сербская, из отожженной меди (хоть узелком завязывайте, не переламывается). В комплект набора входят 4 медных трубки со штуцерами, 2 шланга с большими гайками, 2 ШНивоских объеденителя (на передние цилиндры) и 10 толстых медных шайб.

На фото не показана самая длинная трубка идущая до правого переднего суппорта, ее длинна 130 см, коротких по 70 см. Длинна трубок подобрана таким образом, чтобы всегда можно было без большого напряга открутить главный тормозной циллиндр от вакуумника и сдвинуть вперед, не откручивая тормозные трубки.

Дополнение от 2014г.

1. В своей статье я допустил одну «гидравлическую» ошибку, которую мне разъяснили инженеры-гидравлики. В стандартной схеме тормозов, давление в переднем и заднем контуре ОДИНАКОВО. Но оно идет по контурам с задержкой по времени, в силу конструкции главного тормозного цилиндра. Суть доработок от этого не меняется.
2. На многих форумах, есть какой то сумашедший, который поливает данную доработку всем чем можно, начиная от слюны, заканчивая……Основной аргумент: француз не знает что такое диагональная схема тормозов. Отвечу тем людям, кто хочет понять суть вопроса. В любом букваре конструктора по тормозным системам написано, что диагональная схема тормозов эффективна только в случае, когда тормоза ОДНОРОДНЫ. Или все барабанные или все дисковые. В ином случае ее применение просто неэффективно.
3. Очень часто спрашивают. Мы сделали данную схему, поставили шланги от Шнивы, но они оказались короткие. Отвечаю: передние шланги сделаны ПО ЗАКАЗУ.

Статья в тему: тормозные шланги

передние тормозные колодки

2 1

Читать новости о новой Ниве

• Правильно прокачать тормоза шевроле нива с абс
• Как поменять трос ручника на шевроле нива
• Замена передних тормозных колодок Шевроле Нива
• Порядок замены ламп в фарах автомобиля Шевроле Нива
• Какой размер шин на Ниву доступен к установке, доступные версии и рекомендации
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Все о кнопке Валет и как ее отключить самому на сигнализациях разных марок
• Нива Рысь купить в Самаре — цены на новую Ладу «Бронто» (Niva Пикап) | стоимость и комплектация

Принцип работы

На Шевроле Нива было решено использовать стандартный гидравлический привод работы системы и комбинированный механизм. На передний оси был установлен дисковый тормозной механизм, а на задней барабанный, как и в классической версии этого автомобиля. Но, в отличие от оригинального варианта авто, был модифицирован привод. Данная тормозная система получила вакуумный усилитель прилагаемого к педали усилия и более совершенный главный цилиндр.

Дисковый механизм автомобиля Шевроле Нива имеет две основных детали: диск и суппорт. Диск имеет плотное зацепление со ступицей колеса и вращается вместе с ней, то есть диск является подвижным элементом. Суппорт крепится на специальном кронштейне над диском. Внутри него вставлены колодки и рабочие цилиндры, что прижимают колодки к диску. Барабан немного другой конструкции, здесь подвижную часть выполняет сам корпус барабана, который внутри себя скрывает более широкие колодки. Здесь также рабочие цилиндры прижимают более широкие колодки к горизонтальной плоскости барабана. Эта конструкция имеет более высокий коэффициент полезного действия за счет более широких и длинных колодок. К тому же здесь все механизмы скрыты внутри барабана и полностью защищены от внешнего воздействия. Это очень удобно, если машина часто используется в условиях езды по бездорожью.

Проверка и регулировка тормозной системы Шевроле Нива

Тормозная жидкость нива шевроле, климатические условия

Если мы говорим о жарком климате, на семействе нива, вполне возможно применение DOT-3. У данной жидкости очень нежное отношение к заводским резинкам и уплотнениям. Если речь идет о Ямале или Красноярске, то лучше всего, применить DOT-5.1. Характеристика по вязкости у данной жидкости при низких температурах, почти в два раза лучше чем у DOT-4. Но не забывать при этом поглядывать на резинки и уплотнения, на предмет течей. А еще лучше, заменить их до смены жидкости, на фирменные. Теперь про DOT-4. Мой родной город Санкт-Петербург, с влажностью воздуха 90%. За год, объем «гликоля» впитывает в себя примерно 2-3% воды. Критическим процентом, о котором говорят немецкие производители, является 4.5%. По достижении этого соотношения, характеристики тормозной жидкости падают лавинообразно. Летом жалобы на то, что педаль стала ватной. Зимой на то, что педаль тормоза еле прожимается. Причина проста – вода в системе. Решение – замена жидкости раз в два года.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Общее устройство

Шевроле Нива объединила в себе две подсистемы. Каждая тормозная система имеет свое назначение, называются же они:

• Рабочая.
• Стояночная.

Назначение последней предельно ясно, эта тормозная система обеспечивает удержание джипа Шевроле Нива в одном положении при его стоянке на неровной поверхности длительное время. Тормозная система, именуемая рабочей, регулярно применяется при движении автомобиля. С ее помощью водитель притормаживает на светофорах и останавливает машину там, где ему необходима. Контролировать ее работу можно с помощью ножной педали, что расположена слева от педали газа и справа от сцепления, если оно, конечно, есть.

Устройство рабочей гидравлической системы

Гидравлическая тормозная система Chevrolet Niva построена по двухконтурной диагональной схеме для повышения надежности управления и безопасности. Первый контур гидравлического привода приводит в движение переднее правое и заднее левое колеса, а второй контур привода приводит в движение переднее левое и заднее правое колеса. Таким образом, управляемость сохраняется в случае выхода из строя одной из цепей гидропривода. Гидравлическая тормозная система включает:

• педаль тормоза, расположенная в салоне под правой ногой водителя;
• мультипликатор давления вакуумной педали;
• тормозной насос с бачком для заправки тормозной жидкости;
• двухконтурный гидравлический трубопровод;
• исправные тормозные цилиндры задних и передних колес;
• регулятор давления с рычагом управления.

Давление ноги водителя на педаль тормоза усиливается усилителем тормозов и передается на поршень тормозного насоса, который при движении сжимает тормозную жидкость. Давление жидкости повышается и передается по трубопроводу на рабочие цилиндры передних колес и на регулятор давления в тормозной системе задних колес. Поршни передних суппортов и задних рабочих цилиндров под давлением тормозной жидкости выдвигаются и прижимают тормозные колодки Шевроле Нива к поверхности дисков и барабанов, замедляя их вращение.

Что нужно знать о прокачке системы в Шевроле

Гидравлическая жидкость содержит яд. Нужно незамедлительно ее смыть при попадании на открытые участки кожи большой струей воды. Если вдруг вещество попало в глаза, либо, того хуже, вы ее проглотили, следует обратиться за медпомощью.
Некоторые виды гидравлической жидкости огнеопасны, а потому могут загораться при соприкосновении с горячими элементами либо открытым огнем

В ходе работы всегда стоит об этом помнить, чтобы вовремя принять соответствующие меры осторожности.
Жидкость агрессивна к пластиковым деталям и краске. Если вещество попало на поверхность окрашенного кузова либо пластик, сразу же нужно смыть большой струей воды.
Жидкость гигроскопична, то есть способна впитать из воздуха влагу. Лишнее содержание влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению

Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

Лишнее содержание влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению. Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

Инструменты:

• Гаечный ключ накидной разрезной 10 мм
• Гаечный ключ накидной разрезной 8 мм
• Резиновая груша
• Емкость для тормозной жидкости 1-2 л.

Детали и расходники:

• Тормозная жидкость
• Ветошь
• Аэрозольная смазка типа WD-40
• Тормозной штуцер
• Шланг для прокачки

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух, попавший в гидропривод, вызывает увеличение свободного хода педали тормоза (педаль становится «мягкой») и значительно снижает эффективность тормозов.

– при однократном нажатии на педаль– увеличение хода педали, ее «мягкость»;

– при неоднократных нажатиях на педаль – постепенное уменьшение хода педали с одновременным увеличением ее «жесткости». Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

При прокачке тормозов на автомобиле с вывешенной задней частью (например, на подъемнике) необходимо нагрузить регулятор давления задних тормозов, вставляем враспор между поршнем регулятора давления и рычагом поршня отвертку.

1. Снимаем защитный колпачок со штуцера прокачки колесного цилиндра правого заднего колеса.

2. Надеваем на головку штуцера шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

3. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой. Ключом «на 8» отворачиваем штуцер прокачки на 1/2 — 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола (пузырьки воздуха хорошо видны в сосуде с жидкостью).

4. Затем удаляем воздух из блока цилиндров левого переднего колеса.

5. Снимаем защитный колпачок с нижнего штуцера прокачки блока цилиндров левого переднего колеса.

6. Надев на головку штуцера шланг, опускаем его свободный конец в сосуд, частично заполненный тормозной жидкостью. Удаляем воздух через нижний штуцер блока цилиндров.

7. Таким же образом удаляем воздух через верхний штуцер блока цилиндров переднего левого колеса.

8. Для удаления воздуха из другого контура проводим прокачку в последовательности: левое заднее — правое переднее колесо.

При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости ее доливать.

При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

При снятии или замене элементов одного из контуров, прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регулятора давления или падении уровня тормозной жидкости в бачке, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Пошаговая инструкция

На автомобилях Нива Шевроле без АБС необходимо нагрузить заднюю часть автомобиля или имитировать загрузку. Для этого достаточно вставить отвертку между прижимной пластиной и штоком регулятора тормозных сил.

Работы выполняются на смотровой канаве. Начинать согласно схеме надо с заднего правого колеса. Для прокачки выполняем последовательность операций:

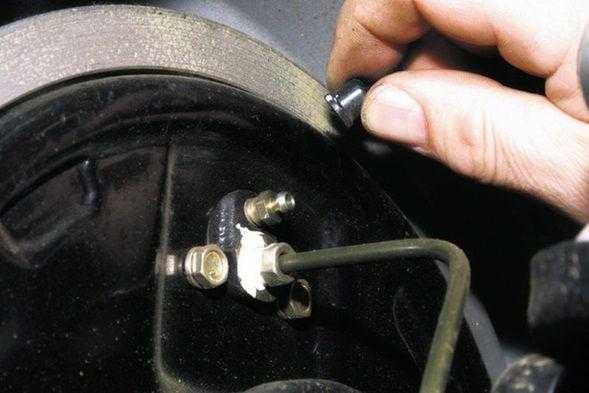

Снимаем пылезащитный колпачок.

Снять защитный колпачек

• Смочим штуцер аэрозольной смазкой, чтобы не испортить штуцер.
• Накидным ключом затянуть болт. Наденем трубку на штуцер и опустим её конец в приготовленную емкость.

Надеть шланг

• Даем команду напарнику 3-4 раза нажать на тормоз. Последний раз он должен удержать педаль в нижнем положении.
• Ключом на 8 мм отвернем штуцер на половину или три четверти оборота. Через штуцер начнет вытекать ТЖ и возможно появятся пузырьки воздуха. В процессе педаль тормоза должна плавно опуститься до самого пола.
• Закрутим штуцер на место и дадим команду напарнику отпустить педаль.
• Оденем защитный колпачок.

Переходим к другому колесу (ПЛ) первого контура. Далее переходим к обслуживанию второго контура: заднее левое и переднее правое.

Бачок для ветрового стекла и тормозной жидкости.

Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра.

В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак сделан для тормозной жидкости.

• Тормозная жидкость DOT-4 подойдет для пол-литрового гидропривода тормозов. Продукция обладает улучшенными характеристиками, имеет температуру кипения свыше 235 градусов. Хорошо подходит для регионов с низкой температурой окружающей среды.
• SAEJ1703, FMSS116 используют для всей гидравлической системы и выключения сцепления (0,15 л). Синтетический продукт обеспечивает хорошую смазку и уменьшает процесс окисления при высоких температурах.
• Шарнирам люка крышки бака, замкам дверей и капота требуются консистентные смазки ВТВ-1, ФИОЛ-1. Шарнирам рулевых тяг и карданных валов — ШРБ-4, Литин 2, Эсма.
• В кондиционере тоже располагаются две емкости. Одна из них для масла (0,22 л), другая — хладагента (0,650 кг).

Резервуары нивы шевроле для заправки жидкостей и смазочных материалов достаточно надежны и удобны, когда потребуется произвести замену.

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.

Схема авто Шевлоле Нива

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.

А еще интересно: Что лучше выбрать Chevrolet Niva или Renault Duster

Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

Автомобили Chevrolet Niva 2005 модельного года выпускаются в следующих комплектациях.

25 январь 2021 LadaOnline 55 777

1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.

Задние тормоза — барабанные (алюминиевые, с залитыми чугунными кольцами), с двух поршневыми цилиндрами. Номинальный внутренний диаметр барабана — 250 мм, допустимый — 251 мм.

Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.

Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.

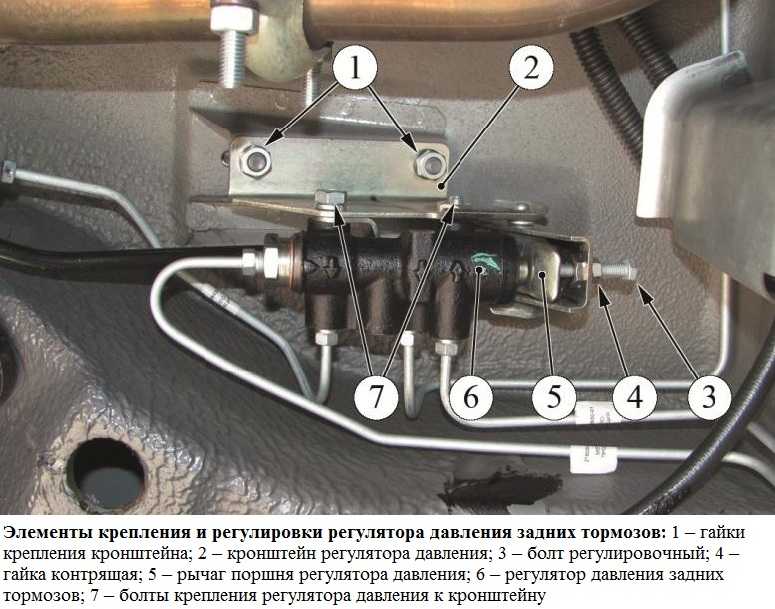

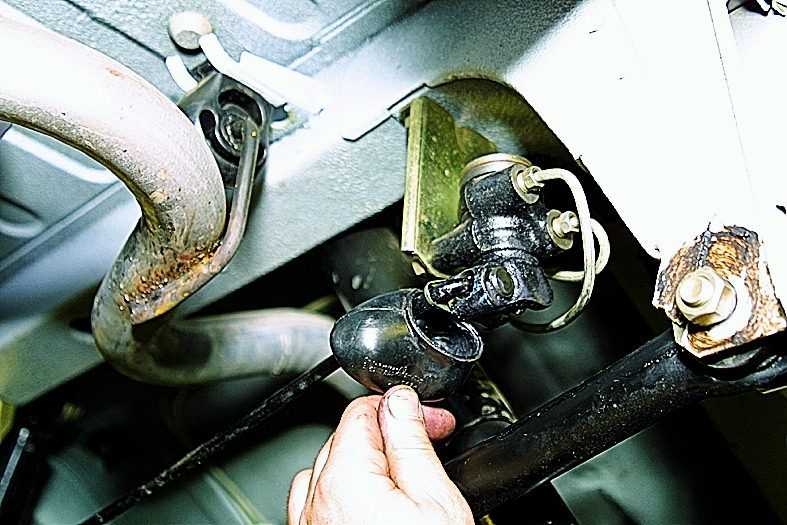

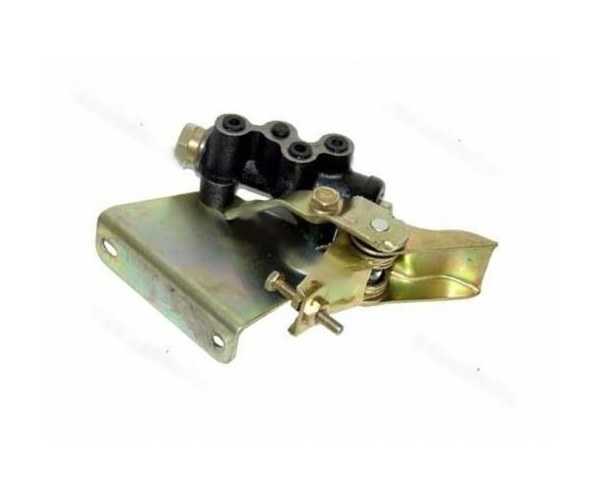

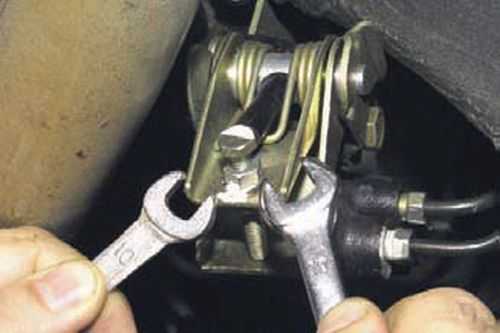

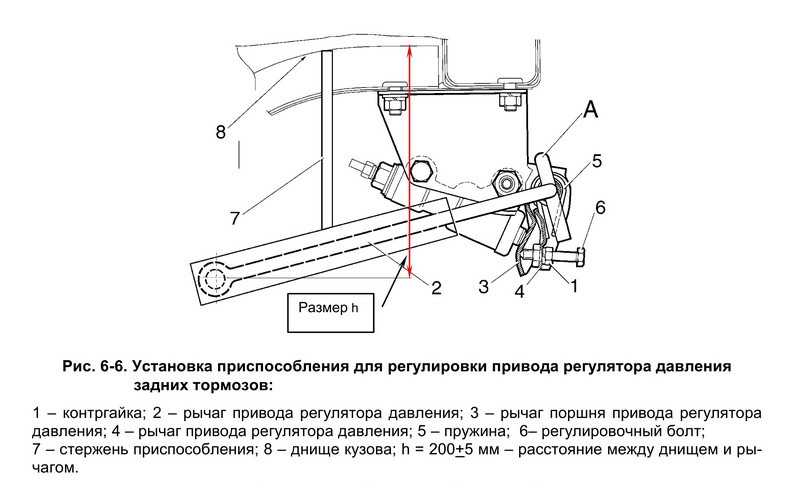

Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.

Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.

Напомним, инструкции по ремонту и эксплуатации внедорожника Нива 4х4 находятся в этой категории или в содержании.

Ключевые слова: тормоза нива

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Как произвести замену самостоятельно

Перед тем как менять элементы тормозной системы, нужно шплинт и суппорт обработать специальной антикоррозийной смазкой, например, WD40, так как вовремя снятия могут возникнуть проблемы из-за имеющей ржавчины. Если при осмотре видно, что идет неравномерный износ, это может говорить о том, что имеются проблемы с суппортом.

1. При помощи плоскогубцев вытаскиваем у нижнего пальца шплинт
2. Производим снятие прижимного рычага, с двумя пружинами
3. Снимаем изношенные колодки и производим осмотр если есть износ меняем на новые
4. Как можно глубже утапливаем на суппорте поршни, для того чтобы новые встали без проблем так как они толще и попросту не влезут.
5. Когда вы произвели установку новых колодок начинаем все собирать в обратном порядке

После того как поменяли нажимаем пару раз на тормозную педаль, для того чтобы поршни приняли свое рабочее положение. Так же следует проверить какой уровень имеет тормозная жидкость, так как после замены уровень ТЖ может повысится. Замена данных элементов на внедорожнике Нива Шевроле занимает не больше четырех часов и может производится самостоятельно.
