Особенности замены тормозной жидкости в сцеплении

Тормозная жидкость обладает гигроскопичностью, если она накопила влагу, детали ГПС изнутри могут подвергаться коррозии. Поэтому ТЖ необходимо регулярно менять, замена производится обычно через каждые 30 000 километров пробега или один раз в 2 года (второй момент особенно актуален, если автомобиль эксплуатируется редко).

Также жидкость меняется при ее помутнении (изменении цвета), следует произвести замену и в том случае, если вы купили подержанный автомобиль, и не знаете, что залито в бачке. Для промывки системы следует использовать только ту ТЖ, которая рекомендована производителем, другие средства и марки здесь применять нельзя.

Строение и функции сцепления

Связующим звеном между двигателем и трансмиссией является сцепление. Его назначение – отключать и подключать первичный вал коробки переключения передач от маховика коленвала. В машинах с МКПП передачи переключаются только в том случае, когда педаль сцепления (ПС) полностью выжата. В этот момент нет связи между маховиком и коробкой передач, и крутящий момент не передается.

Данный узел автомобиля состоит из следующих компонентов:

1. Маховика. Этот элемент берет на себя крутящий момент и передает его через корзину коробке передач. Корзина присоединяется к маховику.

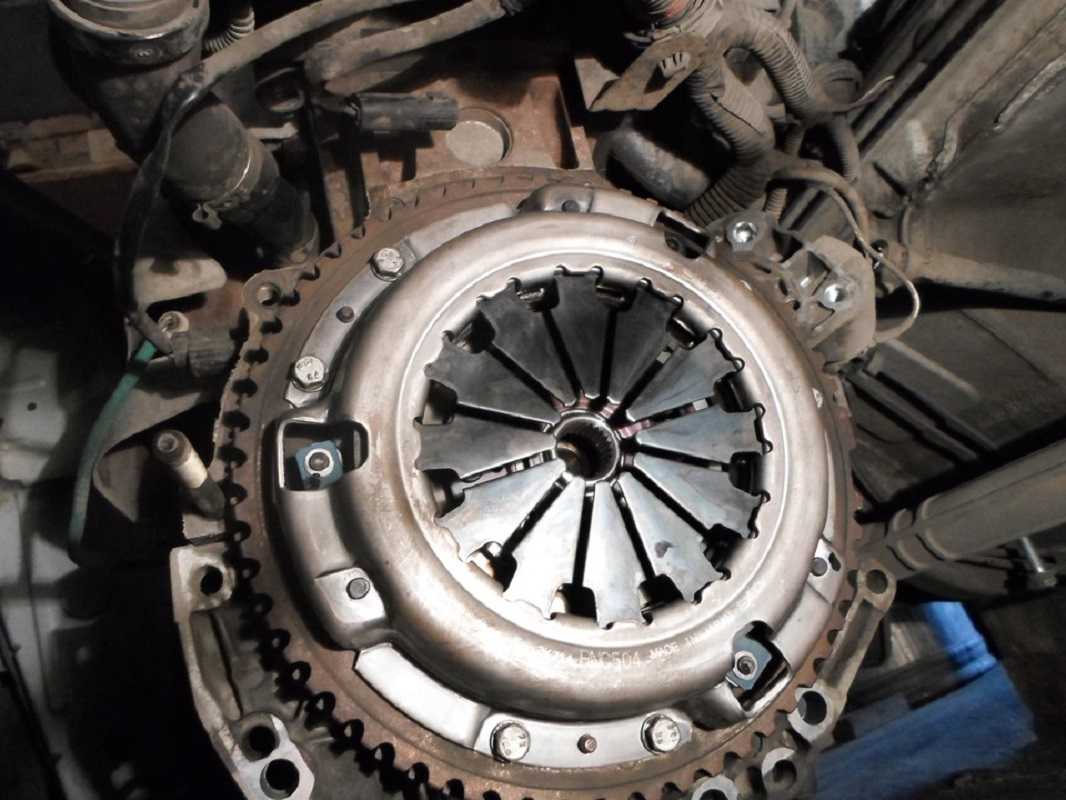

2. Ведомого и нажимного диска. Эти детали тесно связаны между собой. Их соприкосновение зависит от положения ПС, расположенной в салоне автомобиля.
3. Вилка выключения. С ее помощью происходит разъединение дисков.
4. Первичный вал коробки передач. Этому элементу передается крутящий момент.

Конструкция узла автомобиля

Это основные детали. Кроме них в состав узла входит:

• ;
• демпферные пружины, смягчающие вибрацию;
• кожух;

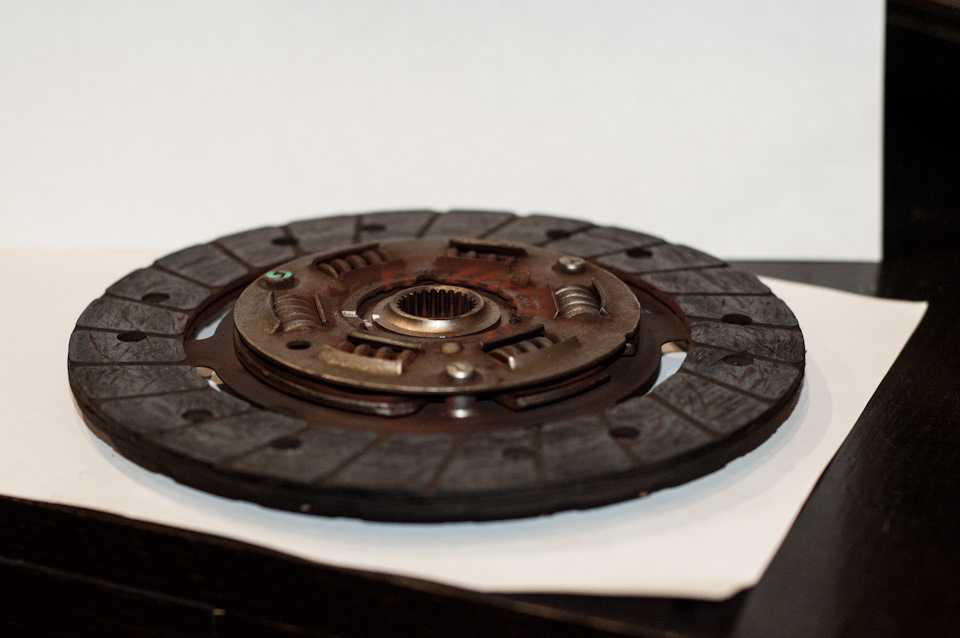

• фрикционные накладки, одетые на ведомый диск для смягчения трения между маховиком и корзиной.

Нажимной диск взаимосвязан с маховиком и постоянно вращается вместе с ним. Для передачи вращения в ведомом диске есть шлицевая муфта, в которую вставлен первичный вал КПП.

https://youtube.com/watch?v=hhJyH2mEuK8

Переключение передач осуществляется через педаль следующим образом:

• на вилку выключения передается давление через систему привода;
• вилка пододвигает выжимной подшипник и его муфту к выжимным пружинам нажимного диска;
• под давлением подшипника лапки (выжимные пружины) корзины отсоединяют ее на время от маховика;
• после переключения скоростей педаль отпускается, подшипник перестает давить на пружины и корзина вновь контактирует с маховиком.

Узлы могут быть однодисковые и многодисковые. Многодисковые узлы обычно устанавливаются на коробки-автомат.

Схема и регулировка привода

На автомобилях могут быть установлены следующие виды приводов:

• механические;
• гидравлические;
• электрические.

Сцепление Рено Логан 1.4 и 1.6

Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.

Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.

Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.

Практическое руководство по регулировке

Механическое сцепление регулируется с помощью его привода. Для этого в подкапотном пространстве следует найти трос, на конце которого находится болт с контргайкой. Поворачивая регулировочную гайку, нужно добиться того, чтобы свободный ход педали составил 12-13 см. Для увеличения хода ПС гайку следует закручивать, для уменьшения хода гайку нужно выкручивать. Затем следует три раза отжать ПС и замерить расстояние между педалью и полом. Регулировка сцепления проводится, пока не будет достигнуто необходимое расстояние.

Регулируем трос привода

Если процедура выполняется после замены узла, то необходимо проконтролировать, чтобы в системе гидропривода не было воздуха. Если он присутствует, его нужно удалить путем продувки системы. Суть регулирования состоит в установлении необходимых зазоров между штоком и поршнем главного цилиндра узла. Кроме того, устанавливаются необходимые расстояния между фрикционным кольцом нажимного диска и выжимным подшипником.

Для того, чтобы отрегулировать гидравлический привод, необходимо снять пружину с кронштейна главного цилиндра и вилки. Далее следует замерить зазоры между толкателем и выжимной вилкой. Это расстояние должно быть примерно 5 мм. Путем откручивания или закручивания регулировочной гайки на штоке цилиндра нужно добиться, чтобы свободный ход вилки составил 5 мм.

Данная процедура проводится на простых системах и приведена в качестве примера. Существуют другие системы привода сцепления. Чтобы правильно отрегулировать узел, лучше обратиться к инструкции по эксплуатации автомобиля. От правильности регулировки зависит качество передвижения автомобиля.

 Загрузка …

Когда нужна прокачка на Sandero

В французских авто Renault используется тормозная жидкость из общего бачка — нижний патрубок уходит на контур тормозов, а верхний на сцепление. Нагнетание давления обеспечивает главный цилиндр, расположенный сразу под этим резервуаром. Когда водитель нажимает на педаль в салоне, запускается циркуляция DOT‐жидкости, воздействующая на рабочий гидропривод. Он размыкает диски, передающие крутящий момент от двигателя к коробке.

Схема работы гидропривода сцепления современного автомобиля

Это вещество требуется заменить раз в 3 года, независимо от пробега, поскольку жидкость натягивает влагу из воздуха. В результате она становится менее плотная, быстрее перегревается в тормозном контуре, а в трансмиссии приводит к поломкам. При заправке новой жидкости и понадобится прокачать сцепление Рено Сандеро.

Еще удаление воздуха через системный штуцер проводится внепланово при:

• установке нового главного цилиндра;
• замене выжимного подшипника;
• разрыве магистралей и трубок;
• установке нового бачка.

Если не выполнить удаление пузырьков, то будут проблемы с переключением передач. Диск с фрикционными накладками станет не полностью разъединяться с корзиной, и “скорости” смогут включаться только с хрустом. При сильной завоздушенности порой нельзя включить передачу совсем.

Замена сцепления Рено Логан и Ниссан Альмера G15

Меняем сцепление на Ниссан Альмера и Рено Логан, Сандеро 1.4 1.6, обслуживаем и ремонтируем по самым низким ценам в Ставрополе. Мы сертифицированный техцентр и даем гарантию 6 месяцев.

Цена замены сцепления на Рено Логан, Сандеро и Ниссан Альмера G15 1.4 1.6 л. 8 и 16 клапанов

Стоимость одинакова для всех моделей Рено Логан 1, Логан 2 двигателей 8 и 16 клапанов. Включает замена корзины и диска сцепления, выжимного подшипника, трансмиссионного масла.

Корзина и диск сцепления обязательно меняются в паре. Если заменить только изношенный диск, то система будет плохо работать и очень скоро снова потребуется заменить все детали.

Рено Логан 1 оборудуется механическим выжимным подшипником и тросиком сцепления. На Рено Логан 2 и Ниссан Альмера G15 16 клапанов устанавливается гидравлический выжимной подшипник, совмещающий в себе функцию рабочего цилиндра.

Читать еще: Где находится датчик температуры на ваз 2110

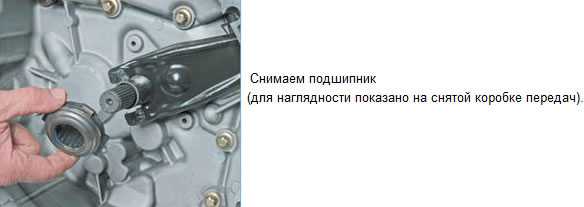

Замена выжимного подшипника Рено Логан Сандеро и Ниссан Альмера 1.6

При необходимости, мы заменим отдельно выжимной подшипник. Стоимость работы идентична замене сцепления.

Признаки износа выжимного подшипника:

• Гул, свист или скрежет при нажатии на педаль сцепления

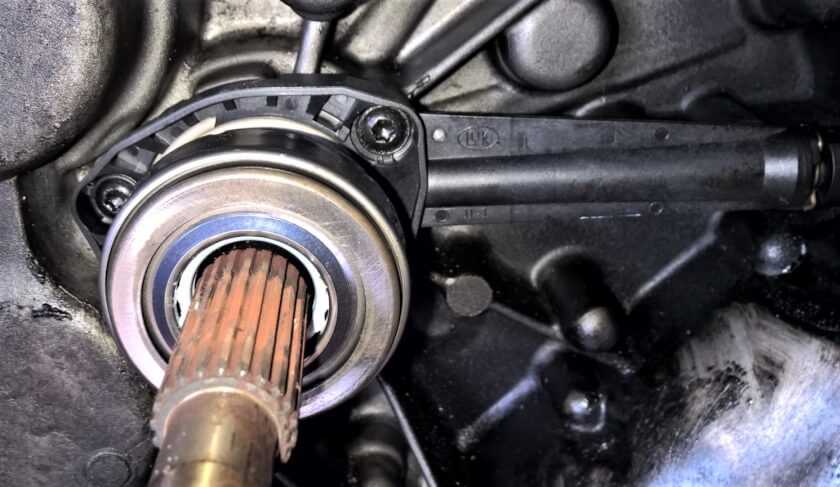

• Педаль сцепления проваливается (на Логан 2 и Ниссан Альмера, оборудованных гидравлическим выжимным подшипником

Обнаружив первые признаки износа, не стоит откладывать ремонт. Выжимной подшипник очень быстро выйдет из строя и система полностью откажет. Известны много случаев, когда разрушенный подшипник разбивал коробку.

Замена троса сцепления на Рено Логан 1, Сандеро 1.4 1.6

Тросик выполняет функцию выжимания и регулировки сцепления. Если вы чувствуете, что педаль стала схватывать слишком высоко, в первую очеред, нужно отрегулировать систему.

При обрыве троса, педаль сцепления резко проваливается в пол. В этом случае потребуется его замена.

Замена заднего сальника коленвала Рено Логан, Сандеро и Ниссан Альмера

Моторное масло может вытекать через изношенный сальник. При попадании на диск сцепления, он размокает и выходит из строя. При снятом сцеплении, замена сальника стоит всего 300 руб. как дополнительная работа.

Замена сальника привода Рено Логан, Сандеро и Ниссан Альмера G15

На этих автомобилях устанавливается только правый сальник привода. При замене сцепления требуется демонтаж привода. Потерявший от времени эластичность сальник может потечь после монтажа привода. Рекомендуется заменить его на новый.

В данном случае, цена замены сальника привода 150 руб. шт.

Замена левого привода Рено Логан, Сандеро и Ниссан Альмера

Особенность конструкции этих автомобилей в том, что роль левого сальника привода выполняет пыльник внутреннего ШРУС. Таким образом, граната смазывается трансмиссионным маслом, а не густой смазкой как на правой стороне.

При обнаружении утечки масла, можно заменить пыльник внутренней гранаты или левый привод в сборе.

Какое масло в МКПП Рено Логан, Сандеро и Ниссан Альмера G15

В механике Renault Logan и Nissan Almera G15 используется трансмиссионное масло с вязкостью 75w80. Не обязательно использовать дорогое оригинальное масло. Мы подбираем соответствующий требованиям аналог.

Заправочный объем КПП 2.3 — 2.5 литра, которое меняется через 60 т.км. При замене сцепления необходимо слить масло. По желанию клиента, мы можем залить новое. В данном случае, работа по замене проводится бесплатно.

Замена главного цилиндра сцепления Рено Логан 2 и Ниссан Альмера Г15

Ориентировочный ресурс 150 — 200 т.км. Признаки поломки:

• Жидкость на водительском коврике в районе педали
• Педаль резко провалилась
• Передачи плохо включаются

Ресурс сцепления Рено Логан и Ниссан Альмера

Обычно заводское сцепление на новом автомобиле ходит 100 — 150 т.км. Но срок службы зависит от стиля вождения. В дальнейшем сказывается износ маховика и интервал замены сокращается до 80 — 100 т.км.

Признаки износа сцепления Рено Логан, Сандеро и Ниссан Альмера

• Высоко схватывает педаль, сцепление ведет или буксует — стерлись диск и корзина.
• Низко схватывает педаль сцепления, плохо или вообще не включаются передачи — повреждение лепестков на корзине.
• Педаль провалилась, передачи не включаются — потек гидравлический выжимной подшипник.

Какое сцепление лучше выбрать для Рено Логан и Ниссан Альмера G15

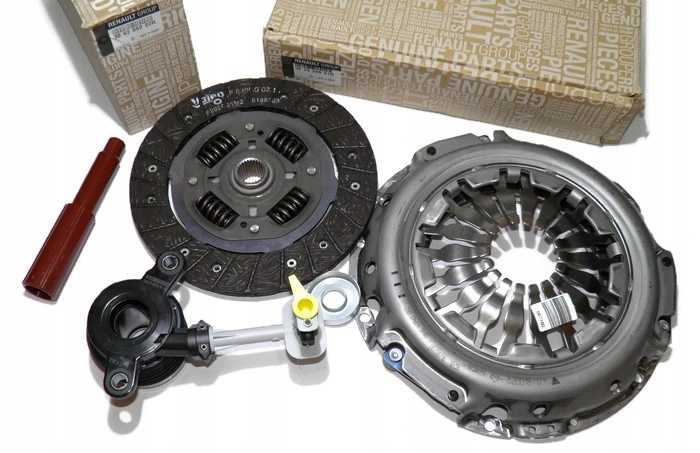

Комплект сцепления Крафт Рено Логан 1.6 Фаза 1 KraftTech артикул W03200D Комплект сцепления Крафт Рено Логан 1.6 16 клапанов KraftTech артикул W07200B Комплект сцепления Ниссан Альмера G15 LUK артикул 3000100Q2K

Как Отрегулировать Сцепление На Рено Меган 2

Регулировка сцепления, прокачка и замена в Меган 2.7

Не секрет, что регулирование сцепления играет важную роль в правильной работе любого автомобиля. Чаще всего это вероятно автовладельцы Renault Меган они сталкиваются с проблемой неисправного механизма трансмиссии двигателя к коробке. Теперь поговорим о признаках дефектной адгезии и способах их устранения.

Если ушел сцепление

Более распространенным типом неисправности сцепления является износ головки, так как он также называется рабочим цилиндром сжатия. Второй нюанс. это критический износ диска и других комплектов сцепления. Большой процент поломок проявляется посторонним шумом при нажатии на педаль. Этот признак указывает на неисправность выжимного подшипника. Эти неисправности отрицательно влияют на зазор зазора.

При ремонте механизма сцепления необходимо получить комплект.

Потому что установлен сцепление рено

Меган 1-го поколения стоит недорого, рекомендуем полностью его поменять.

Смена цилиндра

Какова продолжительность проекта, какой цилиндр надет, нужно выбрать конкретную стратегию смены.

1. Если главный цилиндр изношен, его следует заменять только внутри, так как эта часть специально установлена ​​на педаль сцепления.
2. Если проход, если цилиндр подвески изношен, менять его не будет лишним, хотя вам придется попотеть. Для этого откручиваем гидравлическую магистраль, затем снимаем цилиндр с коробки передач. новый рабочий цилиндр он устанавливается в порядке, обратном снятию, а затем регулируется.

Предупреждение! В любом случае система сцепления требует прокачки, имейте это в виду.

Мы прокачиваем систему

Достаточно заполнить бак жидкостью DOT4 для прокачки гидравлической магистрали.

Позже мы выполняем насосную функцию с партнером. Один нажимает педаль главного цилиндра, другой на некоторое время открывает сливной клапан. Процедуру регулировки следует повторять до тех пор, пока не закончится весь воздух.

Демонтаж старых тросов

Чтобы устранить заедание и подклинивание тросов коробки передач Рено на холодную, необходимо произвести их замену. Перед началом работы подготовьте салон, убрав из него все лишнее и защитив кресла полиэтиленовым покрытием.

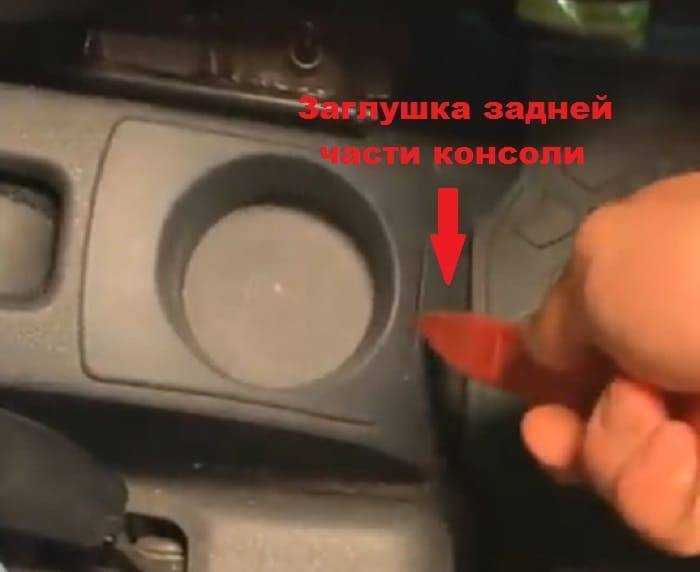

Сначала производится демонтаж центральной пластиковой консоли. Часть, прикрывающая рычаг ручного тормоза закреплена в задней части одним саморезом под отвертку Т20. Чтобы добраться до него, требуется отщелкнуть заглушку на задней части консоли перед задними сидениями. Консоль сдвигается назад и вынимается, при этом нужно немного поднять рычаг ручного тормоза, чтобы высвободить ее.

Далее снимается передняя часть центральной консоли, в которой находится рычаг переключения передач. В ее задней части выкручивается гайка на 10. После этого снимается защитный чехол рычага переключения передач. Для этого в месте его соединения с консолью поджимаются боковые защелки, и высвобождается задний паз, после чего чехол понимается вверх. В подстаканниках отверткой Т20 выкручивается 2 самореза.

После этого консоль вынимается на себя, выводится вверх через рычаг, одновременно в открывшемся пространстве нужно отсоединить разъем прикуривателя. В некоторых модификациях в передней части потребуется выкрутить еще 2 самореза. Чтобы демонтировать ручку рычага переключения передач, ее нужно просто дернуть вверх, после чего он выйдет из пазов. Далее снимается шумоизоляция.

В подкапотном пространстве находим, где два троса присоединяются к коробке передач. Перед демонтажем место их крепления лучше смазать «жидким ключом». Верхний трос снимается с защелки при помощи монтажки, которую может заменить обычная плоская отвертка. Нижний трос снимается подобным же образом, иногда под монтажку требуется подложить плоскую отвертку, чтобы повысить эффективность работы рычага

Нужно обратить внимание, что трос с белой оплеткой находится в верхнем креплении, а с черной оплеткой – в нижнем креплении. Если при установке их поменять местами, переключения передач осуществляться не будет

Чтобы снять трос с крепления, его нужно очистить и смазать аэрозольной смазкой. По бокам манжеты троса имеются специальные язычки, которые нужно сильно сжать и потянуть трос вверх. В результате он выйдет из крепления.

Дальнейшая работа производится из ямы или на подъемнике. На 16-ти клапанных моделях снимается термозащитный кожух и от коллектора отсоединяется выхлопная труба. В 8-ми клапанных модификациях Рено Логан этого делать не нужно, там имеется свободный доступ к рабочей зоне.

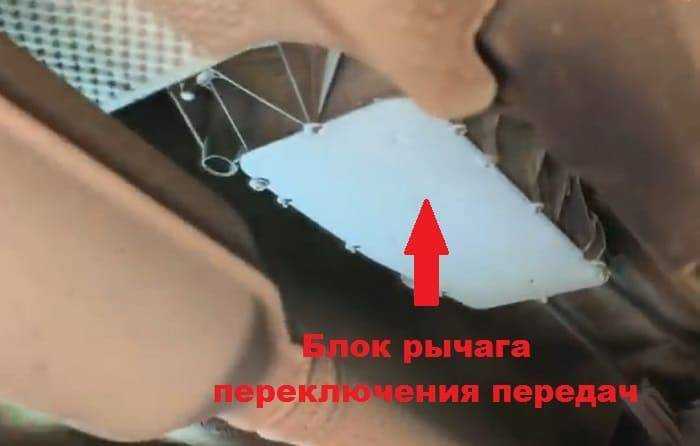

Снизу откроется обзор узла рычага переключения передач, который удерживается 4 болтами, закрепленными в кузове. Место крепления обязательно обрабатывается «жидким ключом», чтобы не повредить резьбу. Тросы аккуратно отводятся сначала в сторону, а потом вниз.

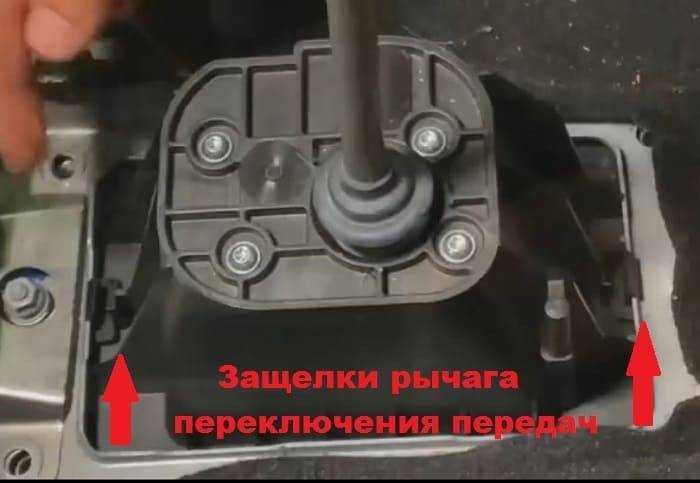

Из салона ключом на 10 выкручиваются 4 болта, крепящие блок с рычагом переключения передач. Он выводится  из креплений, расположенных в передней и задней части узла, для чего нужно просто нажать на 2 защелки. Тросы с блоком выводятся вниз из-под автомобиля. При этом нужно будет немного отодвинуть в сторону выхлопную трубу, поскольку она подпружинена, это не вызовет никаких проблем.

Сколько масла в двигателе Рено Сандеро Степвей

Для самостоятельной замены отработанного моторного масла необходимо знать заправочные объемы силовых агрегатов Renault Sander Stepway составляют:

• 1.6 82 л.с. (K7M 812) — 3,5 л;
• 1.6 16V 102 л.с. (K4M 842, 845, 764) — 4,5-4,8 л;
• 1.6 113 л.с. (HR16DE-H4M) — 4.3 л.

Совет: рекомендуем держать в запасе несколько литров материала, чтобы в случае необходимости восполнить недостающий объем смазки в системе.

Neste City Standart 5W-30

Eni i-Sint F 5W-30

Castrol Magnatec A5 5W-30

Castrol Edge Professional A5 5W-30

Fuchs Titan Supersyn F ECO-DT 5W-30

Gulf Formula FS 5W-30

Orlenoil Platinum MaxExpert F 5W-30

Statoil Lazerway F 5W-30

MOL Dynamic Star 5W-30

Настройка

Стоит отметить, что особенности регулировки после замены основного комплекта механизма отличаются в зависимости от объема двигателя описываемых моделей Рено (1.4 или 1.6 литра). Отличия заключаются в разнице расстояния хода свободного конца тросика в вилке. Для моделей с объемом 1390 куб. см. такой показатель при регулировке должен составлять от 28 до 33 мм, для машин с объемом силового агрегата 1.6 литра, эту цифру нужно отрегулировать до 30 35 мм.

Особенностью регулировки и настройки работы после замены комплекта механизма сцепления автомобилей Рено этой модели является необходимость прокачать систему для удаления из нее скоплений воздуха. Прокачка осуществляется при помощи специального оборудования, оснащенного насосом.

Смазка тросика

Потребуется WD-40.

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до 120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Ремонт АКПП Renault Sandero

Ремонт автомата DP2 хорошо изучен. Запчасти и ремкомплекты легкодоступны. Для ремонта коробки передач Рено Сандеро Степвей понадобится набор инструмента, диагностического оборудования, теоретической подготовки о строении и особенностях АКПП.

Ремонт гидроблока

Слабое место в электрике автомата — соленоиды. Первыми из строя выходят соленоиды линейного давления EPC арт.144431A-BW (средняя цена 2000 р.) и блокировки гидротрансформатора TCC. Остальные 6 соленоидов переключателей скоростей EVS арт. 1444321-BW (средняя цена 1000 р.) работают штатно без высоких нагрузок, поэтому служат долго.

Из-за интенсивного использования Sandero Stepway изнашиваются втулки и тефлоновые кольца. Допуск на износ составляет 0,1 мм, после чего деталь меняют. Для проверки диаметра мастера используют калибры. Неисправные втулки начинают вибрировать и протекать. Протечка масла приводит к падению давления в автомате.

Другими проблемами гидроблока являются:

• засорение каналов стружкой, фрикционной пылью;
• неисправность датчика давления (арт. 144415А-ЕМ, 7700 р.);
• истирание алюминиевого сплава абразивом грязного масла.

Гидроблок в автомате Рено Сандеро надёжный и ремонтопригодный, поэтому замена плиты требуется в самом тяжёлом случае. В среднем ресурс до переборки составляет 80 000 км. Ремонт гидрораспределительной плиты заключается в промывке:

1. Перед тем, как снять гидроблок:
   • сливают масло;
   • отсоединяют аккумулятор, ЭБУ, электромагнитные клапаны;
   • снимают крышку.
2. Промывают плиту, винты, фильтр, клапан модулятор от старого масла.
3. Собирают в обратном порядке с заменой уплотнительных резинок.
4. После сборки проверяют переключение передач, зажимая педаль тормоза.

Ремонт автоматической коробки из-за перегрева

В ремонт автомата из-за перегрева входит:

• замена масла;
• замена металлопластикового фильтра (арт.144010-ЕМ 4200 р., оригинал);
• установка новых тефлоновых компрессионных колец задней крышки и аккумулятора (арт. 144179), манжеты масляного насоса (арт. 144070-ЕМ, 510 р.), сальников полуоси (арт.144076 и 144077, 400р.).
• промывка гидроблока;
• замена изношенных фрикционов.

Ремонт планетарной передачи

В планетарной передаче меняют фрикционы. Популярным в ремонте является пакет Е2 (4 скорость) и тормозная лента F1. Естественный износ деталей начинается к 140 000 км при условии регулярного техобслуживания автомата. Полный комплект оригинальных фрикционов от Борг Ворнер (арт. 144005-BW) обойдётся в 6000 р.

Для замены фрикционов разбирают автомат, оценивают состояние дисков и тормозных лент. Зазоры в пакетах должны быть в пределах:

• для Е1 — 1— 1,4 мм;
• для Е2 — 2 — 2,4 мм.

На загнанных Sandero Stepway меняют планетарный ряд с изношенными зубьями (арт. 144582-ЕМ, 17500 р.) и барабан сцепления (арт. 144550А-ЕМ, 7700р.). Само «железо» надёжное и проблем не вызывает.

Ремонт гидротрансформатора

При ремонте гидротрансформатора в Рено Сандеро меняют фрикционную накладку и подшипник. Алгоритм работы следующий:

1. Снимают автомат, сливают масло из гидротрансформатора.
2. Разрезают корпус гидротрансформатора.
3. Составные части промывают и очищают от грязного масла.
4. Устанавливают новую фрикционную накладку и подшипник.
5. Сваривают корпус. Проверяют на герметичность.
6. Балансируют гидротрансформатор.

Регулировка передаточных чисел АКПП

Передаточное число автомата Рено Сандеро Степвей рассчитывают под максимальный крутящий момент двигателя, учитывают силу сцепления с дорогой.

От выбора передаточного числа зависит:

• интенсивность разгона;
• полнота использования мощности мотора;
• расход топлива;
• количество передач.

Увеличивают передаточное число автомата при установке новых колёс. Их диаметр не должен превышать заводской более, чем на 10%. Тогда новое передаточное число будет равно:

R1=R0*(D1/D0),

где R0 — передаточное число заводское;

R1 — новое передаточное число;

D0 — диаметр заводского колеса;

D1 — диаметр нового колеса.

Следующим шагом подбирают главную пару: отношение числа зубьев ведомой и ведущей шестерней дифференциала должно быть близко к R0. Чтобы сблизить ряды всех передач, меняют шестерни планетарного ряда. Заводские передаточные числа в автомате:

1. 2,72;
2. 1,5;
3. 1,0;
4. 0,71;

Главная передача — 3,65.

https://www.youtube.com/watch?v=WA73LimvryQ

При замене автомата в Рено Сандеро подбирают коробку с аналогичными передаточными числами и типом двигателя. Перенастраивают алгоритмы электроники.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
