Какие размеры шин подходят на Патриот
Автомобиль Патриот допускает установку колесных дисков размером от 16 до 18″ без доработки тормозных суппортов на передних дисках. На машинах, собранных до 2011 г., допускается установка покрышек шириной более 265 мм без доработки подкрылка в задней арке. Аналогичная проблема встречается и в передних арках, а также на автомобилях с амортизаторами, оснащенными трубами увеличенного диаметра.
При установке колес с увеличенной размерностью улучшается внешний облик автомобиля, шины обладают повышенной прочностью и обеспечивают улучшение управляемости на шоссе или проходимости на бездорожье. Одновременно наблюдается рост расхода топлива и повышается жесткость при движении.
Шины на УАЗ Патриот.
16 дюймов
Стандартный типоразмер колесных дисков, встречается на машинах Патриот с самого старта производства. Допускается применение покрышек размерностью 235/70, 235/75, 245/70, 245/75, 235/85, 255/70 и 255/85 (без лифта подвески УАЗ Патриот или кузова). При использовании шин размером 265/70 и 265/75 возможны проблемы, связанные с контактом покрышки и колесной арки. Рекомендуется предварительная примерка шины (перед приобретением).
17 дюймов
Редкая разновидность колес, оснащается шинами стандарта 265/65. Из-за увеличения ширины покрышки возможно задевание внешним контуром о пластиковые подкрылки в передних и задних арках. На машинах с увеличенным дорожным просветом шины не цепляют за элементы конструкции кузова.
18 дюймов
Стандартный размер дисков, на которых применяется шина размерностью 245/60. Допускается использование покрышек шириной от 245 до 275 мм и высотой профиля от 60 до 70% (в зависимости от ширины). Перед покупкой рекомендуется проверять возможность установки покрышки в арках, поскольку автомобили Патриот отличаются друг от друга (в пределах одного года выпуска).
Каким должно быть давление в шинах УАЗ Патриот?
Разболтовка дисков УАЗ Патриот
УАЗ Патриот с завода комплектуется преимущественно колесными дисками 16 диаметра, которые смотрятся на данном внедорожнике не совсем эстетично. Огромный двухтонный автомобиль, предназначенный для преодолений различных препятствий, оснащен таким маленькими колесами. Очень часто владельцы популярного внедорожника принимают решение по замене штатных дисков на другие, более практичные
Но прежде чем прибегнуть к замене этих приспособлений или же попросту осуществить сезонную замену колес, важно знать, что в таком случае не обойтись без разболтовки. Что же такое разболтовка на внедорожнике, как она производится и что нужно о ней знать, все это мы узнаем из данного материала
Самостоятельные замеры
Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся
Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем
Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:
- соседними отверстиями;
- наиболее удалёнными друг от друга отверстиями.
Соседние окошки
Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.
Дальние окна
По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.
Ступичное окно и его диаметр
Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков
Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем
Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.
Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.
Формула для расчета и таблицы совместимости
При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.
Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:
- 3 болта. PCD=1,155*X
- 4 болта. PCD=1,414*X
- 5 болтов. PCD=1,701*X
Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.
В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.
Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.
| Размер дисков по PCD | Самые распространённые автомобили, где он применяется |
| 4×98 | Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada |
| 4×100 | Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440 |
| 4×108 | Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850 |
| 4×114,3 | Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40 |
| 5×100 | Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle |
| 5×108 | Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780 |
| 5×112 | Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4 |
| 5×114,3 | Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4 |
| 5×115 | Американские автомобили |
| 5×120 | Range Rover, Rolls Royce |
| 5×139,7 | Lada 4×4, Chevrolet Niva, УАЗ |
Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.
Выбираем диски на УАЗ Патриот R16 и R18. Резина. Повески
Современный автомобиль состоит из большого количества узлов, систем, которые призваны сделать передвижение комфортным и безопасным, позволяют передвигаться на высокой скорости. Но все эти изменения теряют свой смысл, если на авто установлены некачественные шины и диски. Ведь это по сути единственная деталь, которая напрямую контактирует с поверхностью дороги.
Выбираем диски.
Внедорожники УАЗ Патриот рассчитаны на передвижения в таких местах, где даже не планируется использование асфальта. Это во многом из-за того, что завод изначально специализировался на выпуске автомобилей для военных и других спецслужб. Для этого он обладает всеми необходимыми качествами:
- мощным двигателем;
- системой полного привода;
- возможностью установки колес большого размера.
На данный момент Патриоты пользуются заслуженной популярностью у охотников, рыболовов и путешественников. Для этих задач обычно хватает размеров штатной резины на 16-дюймовых дисках: 245/70/16, 235/75/16, 225/75/16.
Они устанавливаются на диски на УАЗ Патриот r16 с разболтовкой 5*139,7 с диаметром центрального отверстия 110мм:
Этот тип дисков наиболее устойчив ко всем видам воздействия. Можно быть уверенным при передвижении по любому типу покрытия, поскольку форма диска имеет оптимальное соотношение боковой поверхности к радиусу.
Увеличение радиуса резины
Но те, кто увлекается покорением бездорожья, замечают, что для лучшего сцепления с дорогой лучше устанавливать колеса выше и шире. Наиболее важные параметры, влияющие на это – ширина, вылет и диаметр.
Наиболее популярный шаг – увеличение внешнего радиуса резины, например установкой колес 265/75/16 или 265/70/R17. Установка такого типа резины не требует каких-либо доработок. Чтобы установить их на авто необходимо лишь подобрать колеса с достаточным вылетом. Подойдет один из нескольких вариантов:
- 16х7 ЕТ 0;
- 16х7 ЕТ -19;
- 16х8 ЕТ 0;
- 16х8 ЕТ -19;
- 17Х8 ЕТ 0.
При этом необходимо всегда учитывать состояние подвески. Новая, позволяет устанавливать колеса любого диаметра, а если со временем она немного просела, то лучше ограничиться размером 265/70 R16 или 255/70 R16.
Перед тем, как установить большие колеса на автомобиль потребуется некоторый тюнинг:
- Автомобиль поднимается на 5 сантиметров и более. Можно использовать проставки между рамой и кузовом.
- В некоторых случаях возможно проявление заводских проблем, в результате чего понадобиться рихтовка арок, либо установка специальных проставок для сдвига переднего моста вперед.
- Используются диски УАХ Патриот r18 с вылетом более -19, чтобы колесо не задевало элементы подвески:
- 16х8 ЕТ -19;
- 16X8 ET -25;
- 16X10 ET -44.
Полезное видео
Если планируется производить глубокий тюнинг, то рекомендуется устанавливать диски с бэдлоками, поскольку в этом случае есть возможность спускать их на 0,5 атмосферы. Это актуально в сочетании резины с большим протектором таких фирм, как Fedima, Simex, Interco и других.

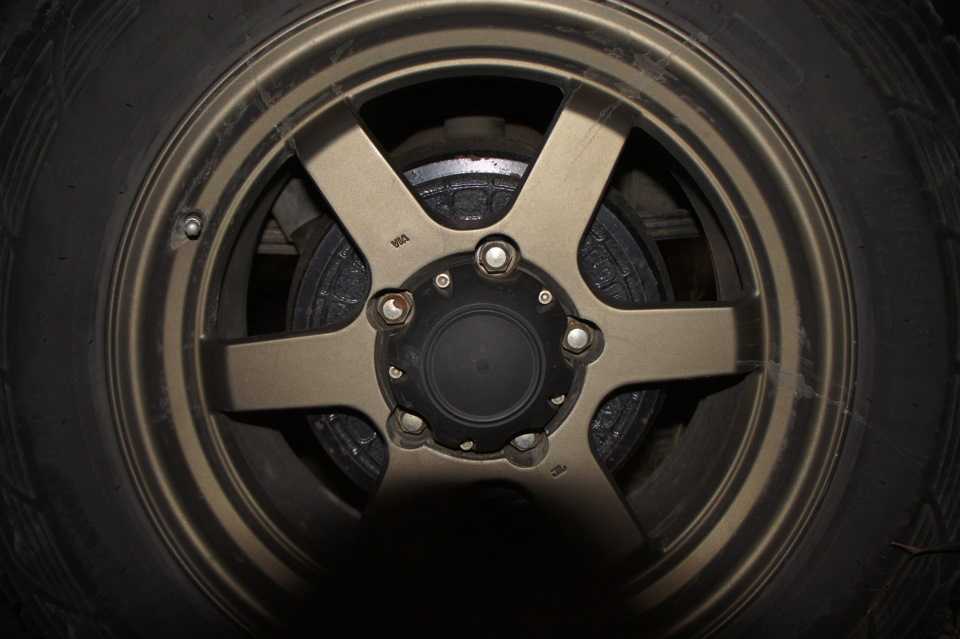

Особенности дисков на УАЗ «Патриот»
«Патриот» считается правопреемником безнадёжно устаревших «Буханки» и «Хантера», а данные авто всегда считались эталоном проходимости даже в самых труднодоступных местах. Однако, несмотря на определенную преемственность со старыми моделями Ульяновского завода, диски на УАЗ «Патриот» имеют некоторые отличия.
УАЗ «Патриот»Абсолютно на все модификации данной марки установлен единый параметр по сверловке — 110,1 мм, что соответствует диаметру центрального отверстия в диске, также каждое колесо крепится к ступице на 5 шпилек по 139,7 мм длиной.
Радиус самих дисков на классические версии, разработанные преимущественно для езды по бездорожью, не отличается большим размером, так как высота профиля резины для вездеходов более важна, чем эстетический вид. Таким образом, диски R16 наиболее оптимальны для покрышек с высотой поперечного сечения от 90 мм и выше.
Ширина колёс, напротив, позволяет автомобилю более уверенно чувствовать себя как на рыхлом грунте, так и в сугробах, потому что большая площадь соприкосновения с дорогой оказывает меньшее давление на каждый квадратный миллиметр, что исключает продавливание, а удельное сцепление с поверхностью значительно повышает вездеходные качества.
Высота протекторов на покрышке также является настоящим символом марки, и чем она больше, буквально до тракторных параметров, тем выше проходимость автомобиля.
УАЗ никогда не отличался красивым внешним видом колёсных дисков, и производитель ставил на базовые модели только штамповку, в основном чёрного цвета, однако для «Патриота» данное правило сохранилось не полностью, и в топовых комплектациях автомобиль оснащается «литьём» более презентабельного вида.

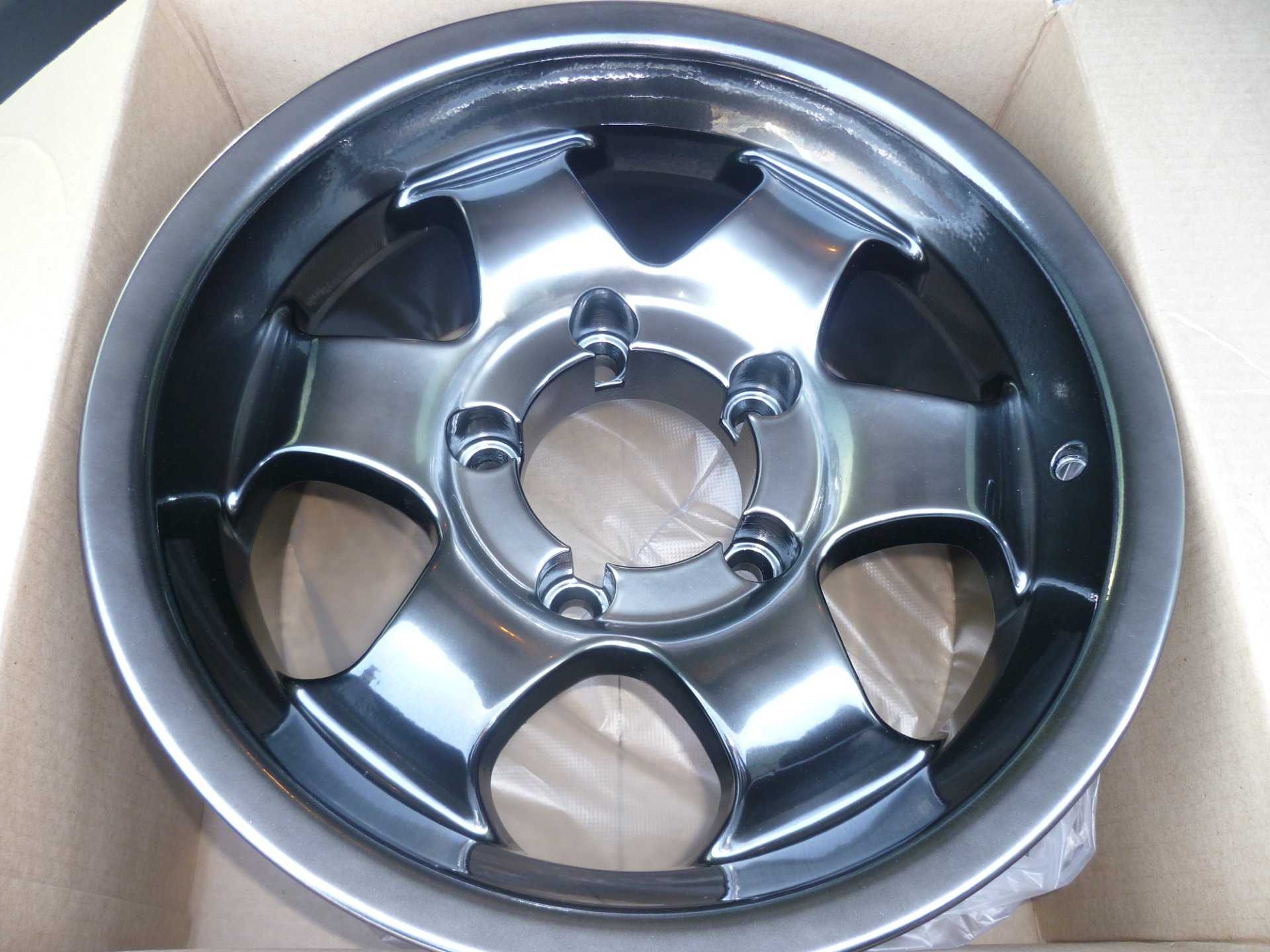

Заводские диски на УАЗ «Патриот»При приобретении дисков на УАЗ самостоятельно в случае их износа или повреждения следует прежде всего ознакомиться с ассортиментом производителя, так как многочисленные компании, выпускающие реплики, могут предлагать варианты низкого качества. Диски, выполненные с нарушением технологий, могут иметь эксцентриситет в распределении массы, а слишком мягкая сталь вряд ли сможет выдержать агрессивную езду в стиле «Даккар» по ухабам и кочкам, что неминуемо приведёт к деформации колёс, повреждению ступицы, тормозных дисков и подвески.
Какие диски ставились на различных поколениях УАЗ Патриот
Тип и размеры дисков на УАЗ Патриот часто отличаются на автомобилях различного года выпуска. Также различие размера дисков может зависеть от мощности силового агрегата. На популярных версиях УАЗ Патриот устанавливали колесные диски следующих размерностей:

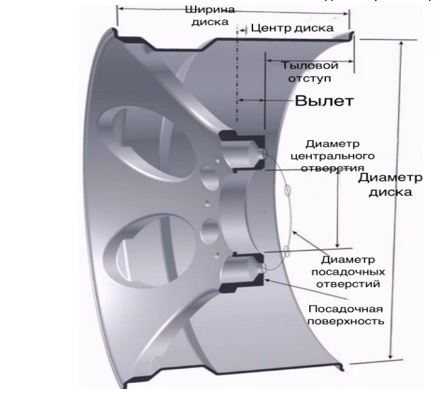

| Размер Размер диска в формате: 1. D — диаметр диска в дюймах.
2. x — знак означающий нераздельность диска. 3. B — ширина диска в дюймах. |
ET (мм) Вылет диска Расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице. | PCD (мм) Сверловка диска 1. Количество отверстий для болтов.
2. Диаметр окружности, на которой расположены крепёжные отверстия. |
Шина Размер шины в формате: 1. Ширина рабочей поверхности.
2. Процент высоты профиля от ширины. 3. R – тип конструкции (радиальный) – внутренний диаметр (в дюймах). |
DIA (мм) Центральное отверстие Диаметр центрального отверстия, другая маркировка — ЦО. | |
| 2.2 D | |||||
| 2012 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2013 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2013 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2013 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2014 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2014 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2014 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2014 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2015 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2015 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2015 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2015 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2016 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2016 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2016 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2016 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2.3 D | |||||
| 2008 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2008 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2008 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2009 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2009 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2009 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2010 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2010 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2010 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2011 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2011 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2011 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2012 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2.7i | |||||
| 2005 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2005 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2005 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2006 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2006 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2006 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2007 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2007 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2007 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2008 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2008 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2008 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2009 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2009 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2009 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2010 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2010 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2010 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2011 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2011 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2011 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2012 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2012 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2013 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2013 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2013 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2014 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2014 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2014 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2014 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2015 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2015 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2015 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2015 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2016 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2016 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2016 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2016 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2017 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2017 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2017 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2017 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2018 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2018 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2018 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2018 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| 2019 | 16×6.5J | 40 | 5×139.7 | 225/75R16 | 108 |
| 2019 | 16x7J | 35 | 5×139.7 | 235/70R16 | 108 |
| 2019 | 16x7J | 35 | 5×139.7 | 245/70R16 | 108 |
| 2019 | 18x7J | 35 | 5×139.7 | 245/60R18 | 108 |
| Годы выпуска автомобиля | Размерность колесных дисков | Вылет диска | Сверловка | Рекомендуемая размерность шин |
| 2005-2010 | 16×6.0 | 35 | 5×139.7 | 2.5 |
| 2005-2010 | 16×6.0 | 35 | 5×139.7 | 2.7 |
| 2006-2010 | 16×7.0 | 35 | 5×139.7 | 2.3Д |
| 2006-2010 | 16×7.5 | 35 | 5×139.7 | 2.3Д |
| 2006-2010 | 16×7.0 | 35 | 5×139.7 | 2.5d |
| 2006-2014 | 16×7.5 | 5 | 5×139.7 | 2.5d |
| 2006-2014 | 16×8.0 | 20 | 5×139.7 | 2.7i |
| 2006-2014 | 16×7.0 | 35 | 5×139.7 | 2.7i |
| 2006-2014 | 6×7.5 | 5 | 5×139.7 | 2.7 |
обязательно требуется провести сверку параметров изделий. Вылет, сверловка и размеры должны быть совместимы – в противном случае эксплуатация транспортного средства станет аварийно-опасной.
О разболтовке дисков на отечественные автомобили УАЗ
Время на чтение: 4 минуты
Разболтовка дисков на УАЗ, этого легендарного внедорожника, как и любой другой модели марки «Ульяновского автомобильного завода» — важный параметр при подборе и установке новых дисков. С помощью данных, представленных в параметре, можно узнать, каким образом колесо состыковывается с элементами ходовой части. Столь известный и популярный отечественный внедорожник способен преодолевать самые трудные препятствия и может дать фору прославленным зарубежным аналогам. Размеры и характеристики автомобиля позволяют эксплуатировать его в совершенно различных условиях. Кроме этого, колесные арки машины довольно солидные по размеру, поэтому любители внедорожья или тюнинга могут установить колеса очень большого размера.
Производителем допускается установка изделий только двух размеров колес — это R15 и R16. Только с колесами таких размеров автомобиль будет соответствовать всем заложенным в него характеристикам и качествам. Другие размеры к эксплуатации также годятся, но их применение может нести вред для компонентов и узлов. Чтобы получить идеальные внедорожные показатели, необходимо очень качественно отнестись к подбору шин и дисков, а также четко знать параметр разболтовки колес для УАЗа.
Лифт УАЗ Патриот под 33 колеса
Для улучшения характеристик проходимости практикуется установка покрышек размерности 285/75, которые надеваются на стальные или литые диски радиусом R16. Полученная сборка имеет диаметр 33″ (без нагрузки), но для установки элементов на машину потребуется доработать подвеску. Без увеличения жесткости и наращивания дорожного просвета диски с шинами не разместятся в колесных арках. На внешнюю сторону крыла внедорожника монтируются защитные щитки (бушвакеры на УАЗ Патриот), защищающие боковые панели автомашины от летящей из-под колес грязи.
Переделка конструкции автомашины под диски Off Road с нулевым вылетом состоит из этапов:
-
Демонтировать штатные колеса, а затем аккуратно срезать часть внешней плоскости тормозных суппортов передних дисков. Для удаления излишков металла используется шлифовальная машинка, для проверки результатов работы необходима установка диска на ступицу. Перед началом работы рекомендуется установить новые колодки, поскольку от толщины фрикционной накладки зависит толщина металла, подлежащего удалению.Это Вас заинтересует: колодки передние уаз патриот
- Подрезать нижнюю кромку переднего бампера, что обеспечит поворот и перемещение колес в пределах хода передней подвески.
- Под заднюю рессору устанавливается дополнительная прокладка. Для увеличения просвета и повышения жесткости подвески в рессору вводится дополнительный коренной лист. Сами рессоры крепятся на удлиненных серьгах, позаимствованных у малотоннажных грузовиков завода ГАЗ.
- В передней подвеске необходимо поставить пружины, обеспечивающие увеличение просвета на 50 мм (в нагруженном состоянии). Для обеспечения работы подвески в конструкцию вводится дополнительный амортизатор, позаимствованный у легковых машин ГАЗ. Оба элемента обеспечивают одинаковый ход на сжатие и растяжение, для крепления деталей в конструкцию машины вводятся дополнительные опорные площадки.
Другим способом установки колес 33″ на Патриот является использование дисков размером R15. Из-за уменьшения внутреннего размера диска потребуется подточить тормозные суппорта и увеличить зазор между кузовом и рамой (боди-лифт). Для наращивания зазора используются специальные подушки из капролактана, которые поочередно устанавливаются на болты крепления.
Вам будет интересно почитать здесь: номер рамы уаз
Дополнительной проблемой при поднятии кузова станет рычаг управления раздаточным редуктором. Конфигурацию рукоятки подбирают по месту установки, рычаг не должен задевать за тоннель кузова и обеспечивать переключение скоростей редуктора. Из-за изменения взаимного положения кузова и рамы потребуется перенести точки крепления заднего бампера и скорректировать положение упоров кузова. На части машин необходимо доработать верхнее крепление радиатора, установить удлиненные патрубки для подачи охлаждающей жидкости и скорректировать длину жгутов электропроводки.
Полезный материал здесь: нива патриот
Вам будет интересно почитать здесь: блокировка дифференциала на уаз патриот
УАЗ Патриот I Restyling 2015 2.7i
Поколение: I RestylingДвигатель: ZMZ-40905, I4, БензинМощность: 128 л.с. (94 кВт)
| PCD (количество отверстий x диаметр окружности) | 5×139.7 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 108 мм |
| Крепеж | M14 x 1.5 |
| Типа крепежа | Гайка |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 225/75 R16 102S Заводской комплект |
6.5Jx16 ET40 | 5×139.7 | 108 | 2 / 2.4 |
| 235/70 R16 Тюнинг |
7Jx16 ET35 | 5×139.7 | 108 | 1.9 / 2.2 |
| 245/70 R16 Тюнинг |
7Jx16 ET35 | 5×139.7 | 108 | 1.7 / 2.1 |
| 245/60 R18 Тюнинг |
7Jx18 ET35 | 5×139.7 | 108 | 1.8 / 2 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль УАЗ Патриот I Restyling 2015 2.7i в базовой комплектации устанавливаются колесные диски с размерностью 6.5Jx16 ET40 в сборе с шинами 225/75 R16 102S. Где:
- 6.5J — ширина обода в дюймах;
- 16″ — посадочный диаметр резины в дюймах;
- ET40 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 225/75 R16 расшифровывается следующим образом:
- 225 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 75 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 16 — посадочный диаметр шины в дюймах.
Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 102S:
- 102 — максимально допустимая нагрузка на шину 850 кг;
- S — максимально допустимая скорость автомобиля 180 км/ч.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 5×139.7. Таким образом все диски крепятся на пять болтов и расстояние между ними ровно сто тридцать девять целых и 70 сотых миллиметров. Диаметр ступицы у авто 108 мм.
Стандартное давление шинах — 2 / 2.4 МПа.
