Руководство по ремонту mazda 323 (мазда 323) 1985-1993 г.в. 15.9 расположение предохранителей

Предохранители и блоки реле для Mazda Familia, 323, Protege (1990-2003) со схемами и описанием

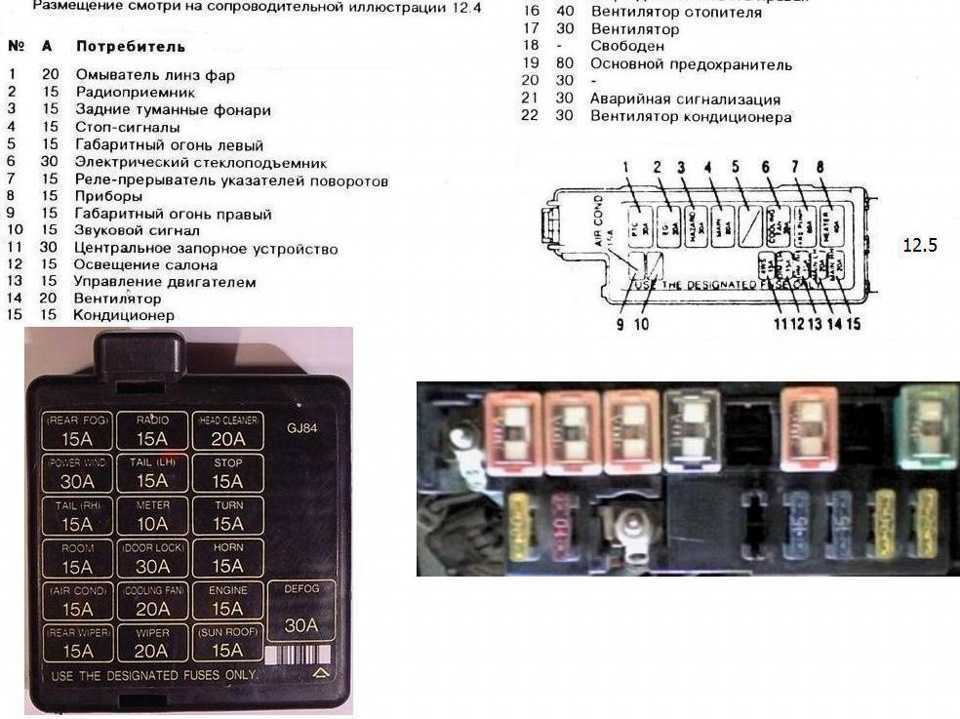

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mazda Familia, 323, Protege (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).

Проверка и замена предохранителей

Электрическая система вашего автомобиля защищена от перегрузки предохранителями. Если какие-либо фары, аксессуары или элементы управления в автомобиле не работают, проверьте соответствующее устройство защиты цепи. Если плавкий предохранитель перегорел, внутренний элемент расплавится.

В случае, если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, такой как цепь ЗЕРКАЛА, РАДИО или СИГАРЫ.

Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.

Блок предохранителей в салоне

Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.

1. Выключите зажигание и другие переключатели.
2. Откройте панель предохранителей.
3. Вытяните предохранитель прямо с помощью съемника предохранителя, расположенного на панели предохранителей.
4. Осмотрите его и замените, если он взорван.
5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вставлен.

Заметка

Индикатор проверки двигателя загорается при перегорании предохранителя в КОМНАТЕ или при удалении предохранителя в помещении. При установке предохранителя в КОМНАТЕ выключите зажигание и подождите 60 секунд перед установкой предохранителя. Если индикатор проверки двигателя загорается и не гаснет, проблема не в системе предохранителей. Проконсультируйтесь у официального дилера Mazda.

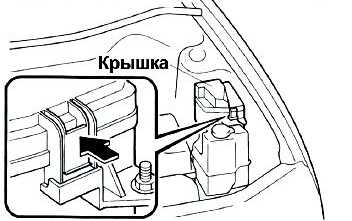

Блок предохранителей в моторном отсеке

Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. Если предохранитель перегорел, его необходимо заменить.

Описание электрооборудования Мазда 323

Система электрооборудования на Мазда 323 представляет собой комплекс устройств, отвечающих за производство, передачу и потребление электроэнергии в автомобиле. Данная система обеспечивает функционирование всех систем автомобиля, автоматизацию процессов и отвечает за комфорт и безопасность водителя и пассажиров.

Все электроузлы и приборы связаны между собой проводами. Они в системе электрооборудования играют роль кровеносных сосудов.

Основными источниками преобразования электроэнергии в Мазда 323 являются генератор и аккумулятор.

Потребителями энергии на Мазда 323 являются: системы запуска и зажигания, стартер, оптические системы, измерительные приборы, стеклоподъемники, очистители стекол, печки, кондиционеры, акустическая аппаратура, климатические установки и прочее.

Электрооборудование на Мазда 323 можно разделить на три вида:

1. Кратковременные. В эту категорию относятся: система запуска, сигнализация, тормозная система, подача сигнала, свечи накаливания, прикуриватель, электростеклоподъемники и пр.
2. Длительные. Сюда относятся: климатическая система, акустическая и навигационная аппаратура, оптическое оборудование, противоугонные комплексы, системы безопасности и прочее.
3. Основные. Это все электрооборудование, необходимое для поддержания нормального функционирования автомобиля – системы впуска/выпуска, запуска, управления двигателем, подачи топлива, АКПП, электроусилители, тормозная система и т.д.

Между источниками и потребителями электроэнергии в Мазда 323 установлены управляющие ими устройства: предохранители, блоки управления, реле.

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Первый блок

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	—	—	—
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	—	—	—

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

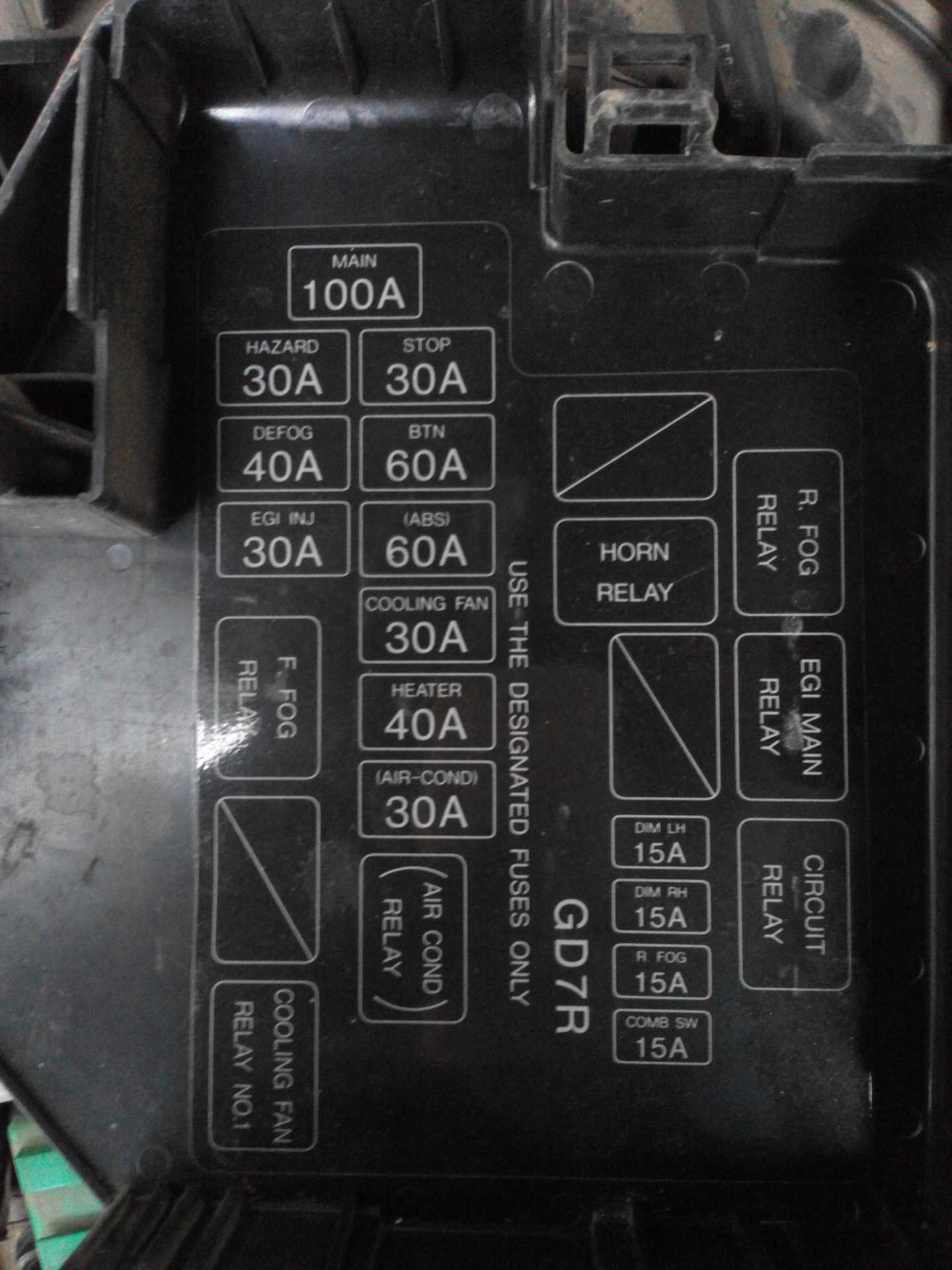

Второй вариант блока

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	—	—	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	—	—	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	—	—	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	—	—	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	—	—	Свободный.
№ 23	—	—	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне. Салонный блок

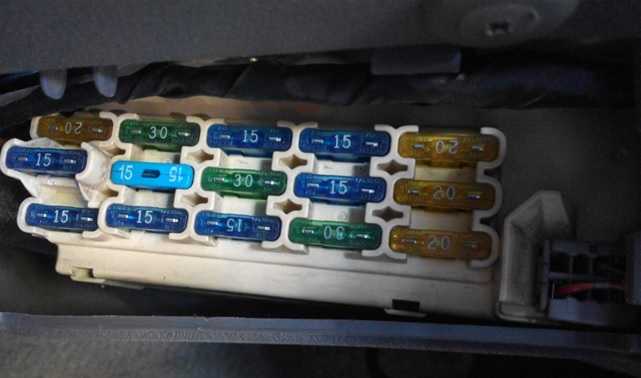

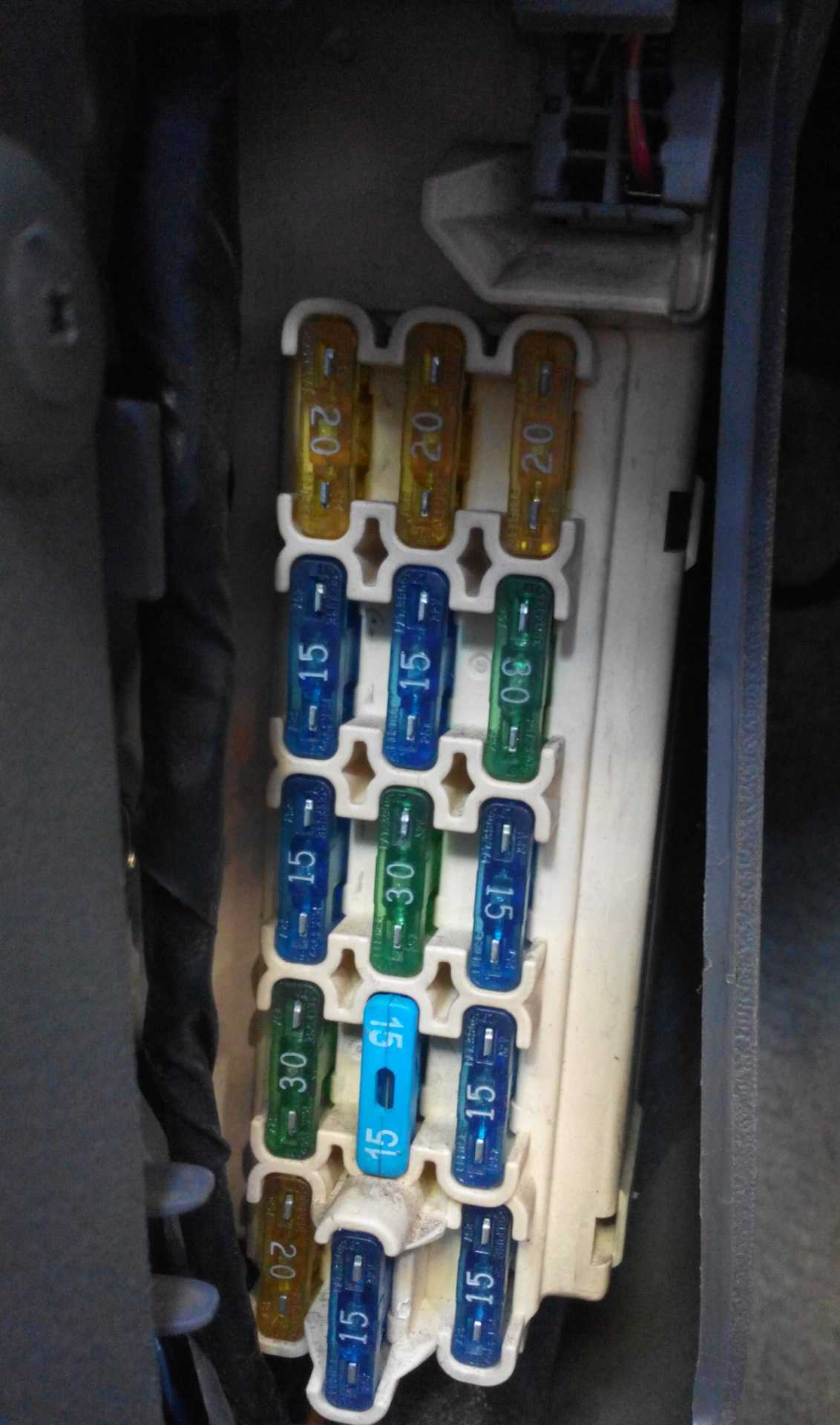

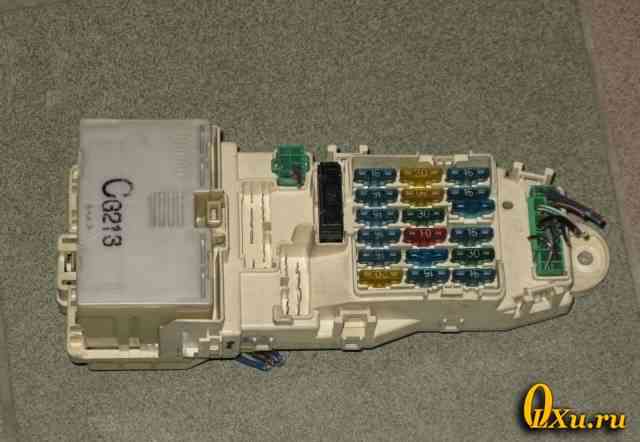

Салонный блок

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Замена предохранителя прикуривателя Mazda Фамилия в автомастерских города Москва

48 компании по ремонту автомобилей

• • Ттс моторс
  • Пятницкое шоссе, 2
  • +7 (495) 24… показать все
• • Лексус на сущевке
  • улица Складочная улица, дом 1, стр. 9
  • +7 (495) 24… показать все
• • Вилгуд
  • Поморская улица, 48Ас2
  • +7 (495) 02… показать все
• • Вилгуд
  • проспект Вернадского, 12Д
  • +7 (495) 02… показать все
• • Лорант
  • улица Кольская улица, дом 14, стр. 5
  • +7 (495) 76… показать все
• • Вилгуд
  • Беломорская улица, 40с2
  • +7 (495) 02… показать все
• • Вилгуд
  • Алтуфьевское шоссе, 27Ас2
  • +7 (495) 02… показать все
• • Auto-rad
  • ул. Новохохловская д. 11 стр. 2
  • +7 (495) 25… показать все
• • Вилгуд
  • 4-й Рощинский проезд, 20с11
  • +7 (495) 02… показать все
• • Вилгуд
  • улица Генерала Дорохова, 2Ас4
  • +7 (495) 02… показать все
• • Вилгуд
  • Бумажный проезд, 19с5
  • +7 (495) 02… показать все
• • Вилгуд
  • Семёновский переулок, 4А
  • +7 (495) 02… показать все

Популярные компании

Mazda 323

Книги и пособия Mazda 323 бесплатно

Руководство по ремонту и техническому обслуживанию Mazda 323

— ремонт Mazda 323 в фотографиях — подробно описаны узлы и агрегаты автомобиля — устранение типичных неисправностей Mazda 323 своими руками

— цветные электросхемы

 СКАЧАТЬ / скачать с зеркала

Руководство по эксплуатации Mazda 323  и сервисный мануал

— пособие по эксплуатации — сервисный мануал Mazda 323 — устранение неисправностей

— интерактивная электросхема

 СКАЧАТЬ /скачать с зеркала

Электросхема Mazda 323

— распиновка электрических разъемов Mazda 323 — особенности электрооборудования — устранение неисправностей электрооборудования

— подробная электрическая схема

 СКАЧАТЬ /скачать с зеркала

Каталог деталей и сборочных единиц Mazda 323

— таблица взаимозаменяемости деталей автомобилей Mazda 323 — предназначен для работников СТО и владельцев автомобилей

— каталог деталей

 СКАЧАТЬ /скачать с зеркала

Руководство по ремонту двигателя Mazda 323

— полные технические характеристики двигателя Mazda 323 — особенности конструкции и ремонта двигателя  — устранение неисправностей двигателя Mazda 323 своими руками

— подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями

 СКАЧАТЬ /скачать с зеркала

Руководство по ремонту коробок передач КПП Mazda 323

— полные технические характеристики КПП — особенности конструкции и ремонта КПП — устранение неисправностей КПП и трансмиссии автомобиля Mazda 323

— подробное описание процессов разборки, дефектовки и сборки КПП Mazda 323 с фотографиями

 СКАЧАТЬ /скачать с зеркала

Коды ошибок инжектора Mazda 323

— описание и схема инжектора — расшифровка кодов неисправностей двигателя — устранение неисправностей инжектора

— распиновка инжектроа и электропроводки

СКАЧАТЬ /скачать с зеркала

Руководство по тюнингу

— тюнинг Mazda 323 своими руками — тюнинг двигателя, тюнинг кузова, тюнинг подвески

— мультимедийное руководство по тюнингу

 СКАЧАТЬ /скачать с зеркала

Ремонт

Ремонт бензинового двигателя на Мазда 323 должен осуществляться специалистами на СТО. Что необходимо знать о ремонте двигателя и как проводятся основные рабочие процессы, предлагаем прочитать в следующей главе.

Своевременное прохождение ТО сведет к минимуму неожиданные проблемы в эксплуатации двигателя на Мазда 323. Это поможет избежать и дорогостоящего ремонта в последующем. Проявляя заботу о своем автомобиле, Вы защищаете себя от лишних переживаний и неприятностей.

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

— схема предохранителей

• Abarth
  • 500
  • Пунто
• Acura
  • класс
  • ILX
  • Интегра
  • Легенда
  • MDX
  • NSX
  • RL
  • SLX
  • TL
  • Vigor
• Aixam
• Альфа Ромео
  • 145
  • 146
  • 147
  • 155
  • 156
  • 159
  • 166
  • 33
  • 4C
  • Brera
  • Джулия
  • Джульетта
  • GT
  • MiTO
  • Паук
  • Стельвио
• AMC
  • Конкорд
  • Шершень
  • Гремлин
  • Матадор
  • Пейсер
  • Дух
• Ариэль
• Астон Мартин
• Audi
  • 100
  • 200
  • 80
  • 90
  • A1
  • A2
  • A3
  • A4
  • A5
  • A6
  • A8
  • 3 квартал
  • 5 квартал
  • Q7
  • RS6
  • S3
  • S4
  • S5
  • TT
  • ВДС
• BMW
  • 1 Серия
  • 3 серии
  • 5 серии
  • 6 серии
  • 7 серии
  • Х1
  • X3
  • Х5
  • Х6
  • Z серии
• Bobcat
  • 324
  • 325
  • 328
  • 331
  • 334
  • S70
  • S150
  • S185
• Бьюик
  • Cascada
  • век
  • Электра
  • Электра
  • Анклав
  • Энкор
  • Envision
  • Поместье
  • Поместье
  • Лакросс
  • LeSabre
  • Люцерн
  • Парк Авеню
  • Райнер
  • Regal
  • Рандеву
  • Ривьера
  • Roadmaster
  • Жаворонок
  • Terraza
  • Верано
• Кадиллак
  • АТС
  • Катера
  • Коммерческое шасси
  • CT6
  • CTS
  • DeVille
  • DTS
  • Эльдорадо
  • ELR
  • Escalade
  • ESV
  • Флитвуд
  • Севилья
  • SRX
  • СТС
  • XLR
  • XT5
  • XTS
• Caterham
• Chery
  • A1
  • A113
  • DR2
  • J1
• Шевроле
  • Astro
  • Лавина
  • Авео
  • Блейзер
  • Камаро
  • Caprice
  • Capvita
  • Кавалер
  • Chevette
  • Цитата
  • Кобальт
  • Колорадо
  • Корвет
  • Cruze
  • Эпика
  • Эквинокс
  • Эванда
  • Экспресс
  • грн
  • Импала
  • Люмина
  • Малибу
  • Монте-Карло
  • Орландо
  • С-10
  • Сильверадо
  • Соник
  • Искра
  • ССР
  • Пригород
  • Тахо
  • Первопроходец
  • Трекер
  • Траверса
  • Trax
  • Апландер
  • Венчурное предприятие
  • Вольт
• Крайслер
  • 200
  • 300
  • Осина
  • Concorde
  • Кордова
  • Crossfire
  • Горизонт
  • Имперская
  • Лебарон
  • Житель Нью-Йорка
  • Pacifica
  • PT Crusier
  • Себринг
  • Город и деревня
• Citroen
  • Берлинго
  • C-Crosser
  • C-Elysee
  • C-Zero
  • C1
  • C2
  • C3
  • C4
  • C5
  • C6
  • C8
  • CX
  • DS3
  • DS4
  • DS5
  • E-Méhari
  • Джемпер
  • Джампи
  • Немо
  • Реле
  • Xanita
• Dacia
  • 1304
  • 1305
  • 1307
  • Доккер
  • Дастер
  • Дом
  • Логан
  • Сандеро
  • Solenza
  • SuperNova
• Daewoo
  • Аранос
  • Председатель
  • Cielo
  • Эсперо
  • Корандо
  • Ланос
  • Leganza
  • Нексия
  • Тико
• DAF
• Daihatsu
  • Шарада
  • Рокки
  • Териос
• Datsun
  • 200SX
  • Q7
• Додж
  • 1500
  • 2500
  • 3500
  • 400
  • 4500
  • 5500
  • Овен
  • Мститель
  • B100
  • B200
  • B300
  • Калибр
  • Караван
  • Челленджер
  • Шасси с кабиной
  • Д / Ш 100
  • Д / Ш 200
  • Д / Ш 300
  • Дакота
  • Дротик

Световые приборы и панель приборов

Система освещения на Мазда 323 представлена внешними и внутренними световыми приборами. К внешним относятся: основные фары, стоп-сигналы, задние и передние фонари, освещение номерного знака, поворотники, противотуманные фары. Внутренние осветительные приборы – подсветка приборной панели, освещение салона.

На панели приборов Мазда 323 расположены:

— Переключатели управления осветительных приборов, подрулевые переключатели поворотников и сигнализации, переключатели омывателя стекол.

— Дефлекторы обдува боковых стекол, воздуховодов вентиляции и отопления, центральных воздуховодов.

— Дисплеи времени, даты, температуры, радио, скорости, расхода топлива, километража и пр.

— Выключатели аварийной сигнализации, противотуманных фар и фонарей, зажигания.

— Кнопки и переключатели управления системами вентиляции, отопления, кондиционирования.

— Крышки, закрывающие отсек подушки безопасности, блок предохранителей.

— Радио, акустика, пепельница, прикуриватель.

ремонт генератора mazda 323 f ba своими руками))) — бортжурнал Mazda 323 ►JDM Mac9◄ 1998 года на DRIVE2

всем здрасьте.вобщем под капотом у меня был сумасшедший гул.добавляешь газу-гул увеличивалсятакое ощущение, что у меня под капотом стояла нерабочая турбина))).грешил на генератор сразу.откинул ремень и звук пропал!ЭВРИКА!это точно генератор.так как я люблю полазить в машине и что-нибудь самостоятельно починить, решил сам со всем разобраться.ничего сложного нету, кроме одной заманухи с щётками.всё никак не мог всунуть якорь в корпус генератора(недавали щетки)об этом чуть ниже.спасибо СТО и шиномонтажкам за пневмо-гайковёрт, без него никак не открутить гайку чтобы снять шкив!

вот виновник турбинного звука

расчленил

задний подшипник(уже новый)

щётки почти стёрлись

старые щётки, новые щётки и новый передний подщипник

вот тут выпаиваем щётки и впаиваем новые

собсна новые щётки.разница есть.

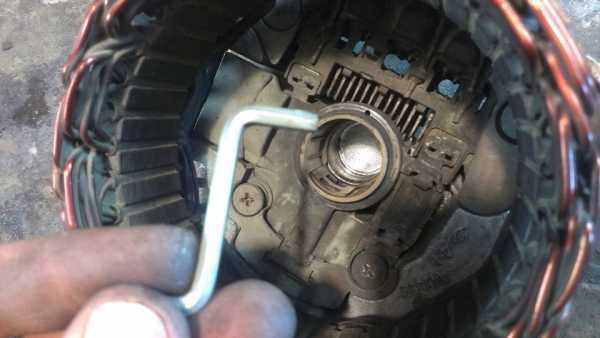

и вот тут я никак немог понять как же втыкнуть эту херню болванку этот якорь или как он там называется.пока я его тыкал 4 часа, то возненивидел и уже хотел его выкинуть, но здравый смысл преобладал.ко мне приехал кореш и мы поехали с этой хернёй к автоэлектрику.пару минут манипуляций и вуаля.он выносит корпус генератора а щёток невидно.я остолбенел.как он это сделал, щас опишу

какой-нибудь закорючкой(у меня вот такой шестигранник)проталкиваем щётки во внутрь

на задней части генератора есть маленькая дырочка.в неё вставляем сталистую проволочку и щётки фиксируются.

вставляем якорь

собираем все винтики, болтики в кучу.получаем перебранный генератор.ставим на машину и радуемся жизни.если честно, генератор свистел от старого хозяина, так что я сегодня впервые услышал как работает мотор.по городу ехал, тишина и идилия.словами не передать, доволен как слон после купания!так что ничего сложного в этом нет.не бойтесь эксперементировать и ремонтировать свои машины!всем удачи!всем бобра)))

по просьбе трудящихся)))

17

14

47

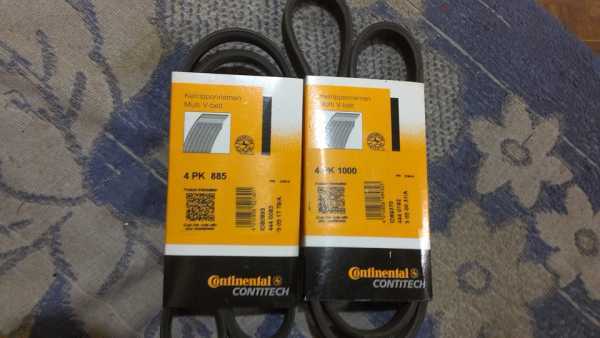

поликлиновые ремни на мотор рестайл(с кондером)

коды ремней

фоток заднего подшипника нет, к сожалению!

Второй вариант защитных элементов в салоне

№	Номинал	А	Защитная цепь
№ 1	R.SOCKET	А-15	Для других цепей электрооборудования.
№ 2	WIPER	А-20	Защищает стеклоомыватели.
№ 3	A/C	А-15	Отвечает за климат-контроль.
№ 4	RADIO	А-15	Защищает аудиосистему.
№ 5	R.WIPER	А-10	Отвечает за работу задних дворников.
№ 6	ST/SG	А-7,5	Отвечает за исправность бортового компьютера.
№ 7	—	—	Свободный.
№ 8	ROOM	А-10	Отвечает за свет внутри салона и в багажнике.
№ 9	MIRR DEF	А-7,5	Защищает обогрев зеркала.
№ 10	—	—	Свободный.
№ 11	DOOR LOCK	А-30	Отвечает за работу замков дверей.
№ 12	TAIL	А-15	Свободный
№ 13	—	—	Свободный
№ 14	ENGINE	А-10	Отвечает за работу бортового компьютера и ABS.
№ 15	METER	А-10	Отвечает за фары движения назад, повороты и приборную панель.
№ 16	P/WIND	А-20	Защищает стеклоподъемники.
№ 17	P/WIND	А-30	Защищает стеклоподъемники.

Комментарии и уточнения где находится предохранитель прикуривателя Mazda Familia

Холм

ну … теперь, очень познавательный ответ

Ардмор

что с качеством?

Иль Опаркина

ты там со стилавиным сговорился чтоли?))

Аскар

Черт, просматривал ролик, и инстинктивно закрывал глаз от дыма и сдувал его =)))

Бабур Кузянин

Посоветуйте шнурок для считывания пин кода, считывания-записи дампа приборки VAG группы

Мозес

Всё это х..я проблема в цепи зажигания!!! У меня была такая же фигня, и причину нашел случайно, проверяв колпаки свечей нашел что один был в обрыве и при замене его на новый проблема с тахометром пропала, не поверив в такую фигню поставил повреждённый колпак обратно и опять тахометр начал плясать)))

Альтаир

Спасибо большое, мужик!

Талан

Ох намучился я со снятием и установкой моторчика

Святослав

Привет денис небольшая проблемка всё время хрустят привода какие лучше брать клнтракт? И как проверять? Работаю на этой машине

Lyle

Спасибо те брат?за видос)

Чабан

Без простейшего стабилизатора диодный лампы долго не прослужат

Квон

вот спасибо, инфы много, а то что нужно сегодня-нет).Цельный день лопатил и вот увидел где этот долбаный блок предов.Пол первого ночи-пошел менть предик на блок задних фар) Спасибо!!!+++подписуюсь, а вдруг еще что)

Кредо

Доброго времени суток Валерий, у меня тоже 7-ка инжектор, я дополнительно через реле подключить сигналы не такие мощные но все же, и в блоке предохранителей у меня вместо реле стоит перемычка,я думаю сейчас если я то реле которое подсоеденял поставить в блоке предохранителей вместо перемычки будут ли сигналы у меня работать?

Мадияр

после того как поставил перемычку вечером,утром сел аккумулятор)

Боброчинская Раиля

вот че че а такого не видел,да и мазды в наших краях редкость

Борщ

Машина тойота ипсум.когда тормоз нажимаешь тахометр падаеть и чуть вибрация есть. Подскажите пожалуйста! За рание Спасибо!

Красава

отлично!! решил тоже заказать, а засветка на регулировки холодный-горячий по глазам не бьет или это так на камеру видно???

Боу

Я не могу понять, какие дол…бы ставили дизайк?!!!

Silvester

Прикольно,Это был семейный автомобиль, сзади сидели дети. Это школьный карандаш НВ В США дети пишут простыми карандашами.

Натуська

У меня хонда стрим 4wd, живу в Владивостоке с его сложным рельефом, и когда выпадает первый снег, я просто еду, как не в чем не бывало,и хотя моя машина не джип а всего лишь минивэн, я не испытываю затруднений, в отличии от владельцев 2 wd.

Batool

Ммм, интересный инструмент

Миланка

Дмитрий и подписчики, у меня есть вопрос. Пассат б3 поменял радиатор печки, и с обдува идёт дымок. Не пар!!! На заведённом двигателе (когда просто стоишь), температуру норм держит. Как только поехал, температура повышается, и дымок идёт. Это не провода. Всё перепроверил. Именно после замены радиатора печки всё это появилось.

Электрические схемы Мазда 323

Электрические схемы

Правила обращения с электрическими схемами

Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения.

Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать.

Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут.

В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы.

Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

• Цвета кабелей
• Буквы на отдельных проводниках указывают на цвет кабеля:
• 1 — символ (пример)
• 2 — одноцветный кабель
• 3 — черный
• 4 — кабель с полосками
• 5 — белый (цвет кабеля)
• 6 — красный (цвет полоски)
• Одиночные буквы обозначают одноцветный кабель.
• Пример:

В — черный. У двухцветных кабелей первая буква указывает на основной цвет кабеля, вторая буква указывает на цвет полоски.

Пример:

w/r обозначает белый кабель с красной полоской. Состоящая рядом буква в скобках служит для обозначения соответствующего кабельного жгута.

1. Пример:
2. (f) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.
3. Цветовые коды кабелей

Код	Цвет
l	синий
b	черный
br	коричневый
dl	темно-синий
dg	темно-зеленый
g	зеленый
gy	серый
lb	светло-серый
lg	светло-зеленый
n	бежевый
o	оранжевый
p	розовый
r	красный
pu	пурпурный
t	бежевый
w	белый
y	желтый
v	фиолетовый

• Символы штекеров
• Штекеры и гнезда обозначаются на схеме следующим образом:

Одинаковые штекеры соединены на схеме штриховой линией. Штекер без обозначения цвета бесцветный или белый. Гнезда, которые не используются, обозначены звездочкой (*).

1. Соединения массы
2. Соединения массы на схеме, как правило, находятся внизу.

Если соединение массы осуществляется кабелем, точка массы обозначена числом. Если соединение массы осуществляется непосредственно через кузов, это обозначается на схеме закрашенной точкой.

Сокращения на схемах

a	амперы
abs	антиблокировочная система
acc	дополнительное оборудование
a/c	кондиционер
a/t	автоматическая коробка передач
alt	генератор
b	батарея
b/l	верхняя часть/отсек для ног
cpu	электронный прибор управления
cct	коммутационный контур
combi	комби
def	размораживатель
diesel	автомобили с дизельным двигателем
ecu	прибор управления двигателем
egi	электронная система впрыска
egr	возврат отработавших газов
elec	электрический
f	спереди
fl	спереди слева
fr	спереди справа
f/b	управление
f/i	вентиль впрыска
gen	генератор
h/d	отопитель/размораживатель
heat	отопитель
hi	дальний свет
ig	зажигание
illumi	освещение
int	привод с интервалами
j/b	коробка предохранителей
lh	слева
lo	ближний свет
m/t	механическая коробка передач
nc	нормально замкнут (замыкатель)
no	нормально разомкнут (размыкатель)
off	выключен
on	включен
p/s	сервоуправление
r	сзади
rh	справа
rl	сзади слева
rpm	об/мин = оборотов в минуту
rr	сзади справа
sq	квадратные миллиметры
sw	выключатель
temp	температура
v	вольты
vol	объемы
w	ватты

Климатическая установка

Климатическая установка на Мазда 323 – это комплекс систем охлаждения и отопления и кондиционирования, обеспечивающие максимально комфортное пребывание пассажиров и водителя в салоне в любое время года.

Органы управления климатической установкой: ручки регулятора температуры и распределения подачи воздуха, переключатели фаз работы вентилятора, клавиши включения/выключения установки и регуляции режима её работы.

Режим рециркуляции воздуха в Мазда 323 применятся для предотвращения попадания в салон неприятных запахов или при необходимости резкого понижения температуры воздуха в салоне.

Внимание! Режим рециркуляции следует устанавливать на непродолжительный период времени, так как свежий воздух в это время в салон не поступает

Варианты двигателей

Все шесть поколений Мазда 323 выпускались в шести вариантах бензиновых двигателей и одном дизельном исполнении.

В зависимости от модели и года выпуска, бензиновые и дизельные двигатели отличались следующими характеристиками.

Модель	Год выпуска	Расположение двигателя	Тип двигателя	Рабочий объем (см куб)	привод	Максим скорость	Мощность (л/с)	Разгон	Крутящий момент
Mazda 323 F VI BJ 1.6 i 16V	2000-2003	спереди, поперечно	рядный	1598	передний	167	98	14,2	145/3700
Mazda 323 S VI BJ 1.6 i 16V	2000-2003	спереди, поперечно	рядный	1598	передний	170	95	14,2	143/3700
Mazda 323 F VI BJ 2.0 i 16V Sport	2000-2003	спереди, поперечно	рядный	1991	передний	203	130	9.7	171/4400
Mazda 323 F VI BJ 1.8 i 16V	1998-2000	спереди, поперечно	рядный	1840	передний	194	114	10,8	161/4000
Mazda 323 S VI BJ 1.3 i 16V	2000-2003	спереди, поперечно	рядный	1323	передний	167	73	14,2	108/4000
Mazda 323 S V BA 1.5 i 16V	1994-1998	спереди, поперечно	рядный	1324	передний	177	88	12.0	132/4000
Mazda 323 C V BA 1.3 i 16V	1994-1998	спереди, поперечно	рядный	1324	передний	164	73	—	105/4000
Mazda 323 S V BA 1.8 i 16V	1994-1998	спереди, поперечно	рядный	1840	передний	194	114	9.8	145/3700
Mazda 323 IV C (BG) 1.6i	1991-1995	спереди, поперечно	рядный	1840	передний	182	106	11.2	135/4000
Mazda 323 IV S (BG) 1.8i	1991-1995	спереди, поперечно	рядный	1840	передний	182	106	14,2	151 / 4000
Mazda 323 IV C (BG) 1.8i	1991-1994	спереди, поперечно	рядный	1840	передний	196	106	8.2	151 / 4000
Mazda 323 IV C (BG) 1.8i Turbo	1990 — 1992	спереди, поперечно	рядный	1840	передний	210	166	7.8	219 / 3000
Mazda 323 IV C (BG) 1.3	1989 — 1995	спереди, поперечно	рядный	1324	передний	168	75	12. 0	107 / 3700
Mazda 323 IV C (BG) 1.8i	1989 — 1991	спереди, поперечно	рядный	1840	передний	196	131	8.2	160 / 4500
Mazda 323 IV C (BG) 1.7 D	1989 — 1992	спереди, поперечно	рядный	1720	передний	145	58	16.5	112 / 2800
Mazda 323 III C (BF) 1.3	1987 — 1989	спереди, поперечно	рядный	1296	передний	153	68	12.4	95 / 3800
Mazda 323 I (FA) 1.1	1977-1982	Спереди поперечно	рядный	985	передний	145	45	20.2	69 / 3000
Mazda 323 F VI BJ 2.0 TDI	2000-2003	спереди, поперечно	рядный	1998	передний	187	101	12,2	230/2000
Mazda 323 F VI BJ 2.0 D	1998-2000	спереди, поперечно	рядный	1998	передний	168	71	16,9	128/3000
Mazda 323 S V BA 2.0 D	1996-1998	Спереди, поперечно	рядный	1998	передний	170	71	14.4	128/3000
Mazda 323 IV S (BG) 1.7 D	1989 — 1992	Спереди поперечно	рядный	1720	передний	143	58	16.5	112 / 2800
Mazda 323 III W (BF) Station Wagon 1.7 D	1986 — 1989	спереди, поперечно	рядный	1296	передний	142	54	18.4	100 / 3000

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Мазда 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.

Мазда 323. Система электрооборудования

Главная Автомобили — Мазда Mazda 323 (Мазда 323) 1985-1993 г. в. — руководство по техническому обслуживанию и ремонту

поиск по сайту правообладателям

Поиск неисправностей электрической системы

При неисправности в электрической системе очень важно производить систематический поиск неисправности. Это относится как к перегоревшей лампе, так и к неработающему электромотору

Первый шаг — это всегда проверка предохранителя, если электрический контур защищен. Расположение предохранителей приведено в таблице на крышке коробки предохранителей, см. также Раздел Замена предохранителей.

В этом случае необходимо сначала найти и устранить неисправность, как правило, речь идет о коротком замыкании. Это значит, что в каком-то месте, может быть также внутри прибора, масса и плюс соединены друг с другом.

Второй шаг: Если лампа не горит или не работает при исправном предохранителе, следует проверить подачу напряжения.

Блок предохранителей для Mazda 323

Найти блок предохранителей сейчас:

Искать через: Номерной знак | Исходный номер | Производители

3 (bm, Bn) 6 Estate (gj, Gl) Cx-3 (dk) Cx-5 (ke, Gh) 2 (de_, Dh_3) 2 (dy) 3 (bk) 323 CV (ba) 323 F Vi ( bj) 323 S Vi (bj) 5 (cr19) 6 универсал (gh) 6 хэтчбек (gg) 6 седан (gg) 6 седан (gh) 6 универсал (gy) 626 V (gf) B-серия (un) Bt -50 Пикап (cd, Un) Cx-7 (er) Demio (dw) Mx-5 I (na) Premacy (cp) Xedos 6 (ca) Xedos 9 (ta)

Выберите год / модель, чтобы найти подходящую подержанную автозапчасть для вашей Mazda 323

1978 — 1986

Mazda 323 I универсал (FA)

1986 — 1998

Mazda 323 III универсал (BW)

1994 — 2001

Mazda 323 C V (BA)

1980 — 1989

Mazda 323 II Хэтчбек (BD)

1998 — 2004

Mazda 323 F VI (BJ)

1985 — 1993

Mazda 323 III Хэтчбек (BF)

1998 — 2004

Mazda 323 S VI (BJ)

Ответы (2)

Следить за ответами

на этот вопрос

• Расположены двух местах

  1) под приборной панелью2) под капотом

  Вот расшифровка на фото

  Расшифровка

  Айрат Кадырмаев

  Люблю автомобили, особенно практичные мой канал на…

  19.03.2019 в 17:30





















  Комментировать

  Я передумал

• Айрат, только не мешала бы схема, ведь на многих иномарках даже на крышках ничего не написано

  Danil Reunov Новичок

  23.08.2019 в 17:43

  Комментировать

  Я передумал

Ответить на вопрос

Мы ценим ваше участие и помощь, поэтому самые активные получают подарки

Прикрепить файл

Загрузить фото

Похожие вопросы

Евгений
Mazda Familia

Блок под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

Фото — пример

Схема предохранителей

Обозначение предохранителей

1	40А HEATER — Отопитель
2	60А ABS — Анти блокировочная тормозная система
3	60А IG KEY — Для защиты различных цепей
4	30А PTC — Дополнительный отопитель
5	40А GLOW — Свечи (дизель)
6	Резерв
7	30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8	40А BTN — Внутреннее освещение, Электро замок двери
9	30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10	30А INJ OR FIP — Блок управления двигателем
11	10А A/C — Кондиционер
12	10А ST.SIG — Сигнал стартера
13	15А HORN — Сигнал
14	15А HAZARD — Сигнальные лампы аварийной сигнализации
15	15А TAIL — Габариты
16	7,5А HEAD C/U — Для защиты различных цепей
17	15А FOG — Противотуманные фары
18	15А FOG — Противотуманный фонарь
19	15А STOP — Тормозные огни
20	15А HEAD-R — Фара правая
21	15А HEAD-L — Фара — левая
22	Резерв
23	15А HEAD HI — Фары
24	100А MAIN — Главный предохранитель, для защиты всех цепей

Схема реле

Назначение реле

1. Главный предохранитель
2. Fuel pump relay — Реле топливного насоса
3. А/С relay — Реле кондиционера
4. Main relay — Главное реле
5. TNS relay — Реле габаритов
6. Horn relay — Реле сигнала
7. Headlight relay — Реле фар
8. Cooling fan relay — Реле вентилятора охлаждения
9. Condenser relay — Реле конденсора кондиционера

Знаете как сделать данный материал лучше — мы будем рады Вашим комментариям.
