Бендикс стартера

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

• Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
• Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
• Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
• Теперь снимаем сам бендикс стартера.

Статья в тему: Как растопить лед в бачке омывателя

Замена бендикса на стартере с редуктором

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу и по два винта на лонжеронах.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».1 . Отворачивают гайку крепежа силового провода к стартеру. Снимают клемму, а также отсоединяют колодку с управляющим проводом.2 . Накидным или торцовым ключом откручивают три гайки крепления стартера.

3 . Откручиваем два болтика ключом на 8мм. Располовиниваем стартер полностью.4 . При помощи ключа на 13мм выбиваем первое стопорное кольцо. Затем вынимаем внутреннее стопорное кольцо.

5 . Шестереночки выпадают сами, если нет, подковыриваем их аккуратно отверткой.6 . Венец вынимаем наверх при помощи той же отвертки.7 . Снимаем резинку с вилки и стаскиваем бендикс с вала. Для удобства можно открутить две шпильки.

Характерные черты неисправности

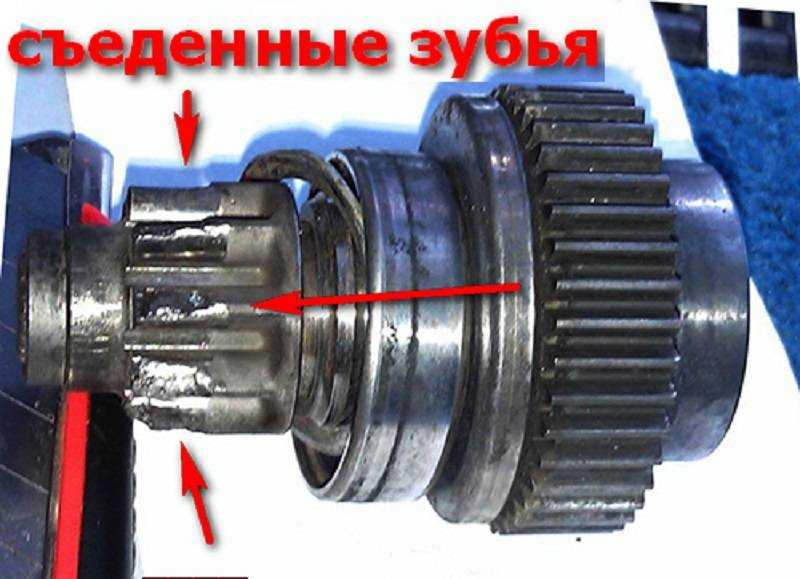

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами
автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Ремонт бендикса

• Открутить стягивающие болты и вскрыть корпус.
• Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
• Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
• Перед тем, как установить новый бендикс, ось обязательно необходимо смазать температурной смазкой (однако без излишеств).
• Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
• После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
• Перед установкой выполните проверку стартера. Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.

Ремонт бендикса

Замена бендикса на стартере

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

• Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
• Все пластиковые шайбы должны быть целыми.

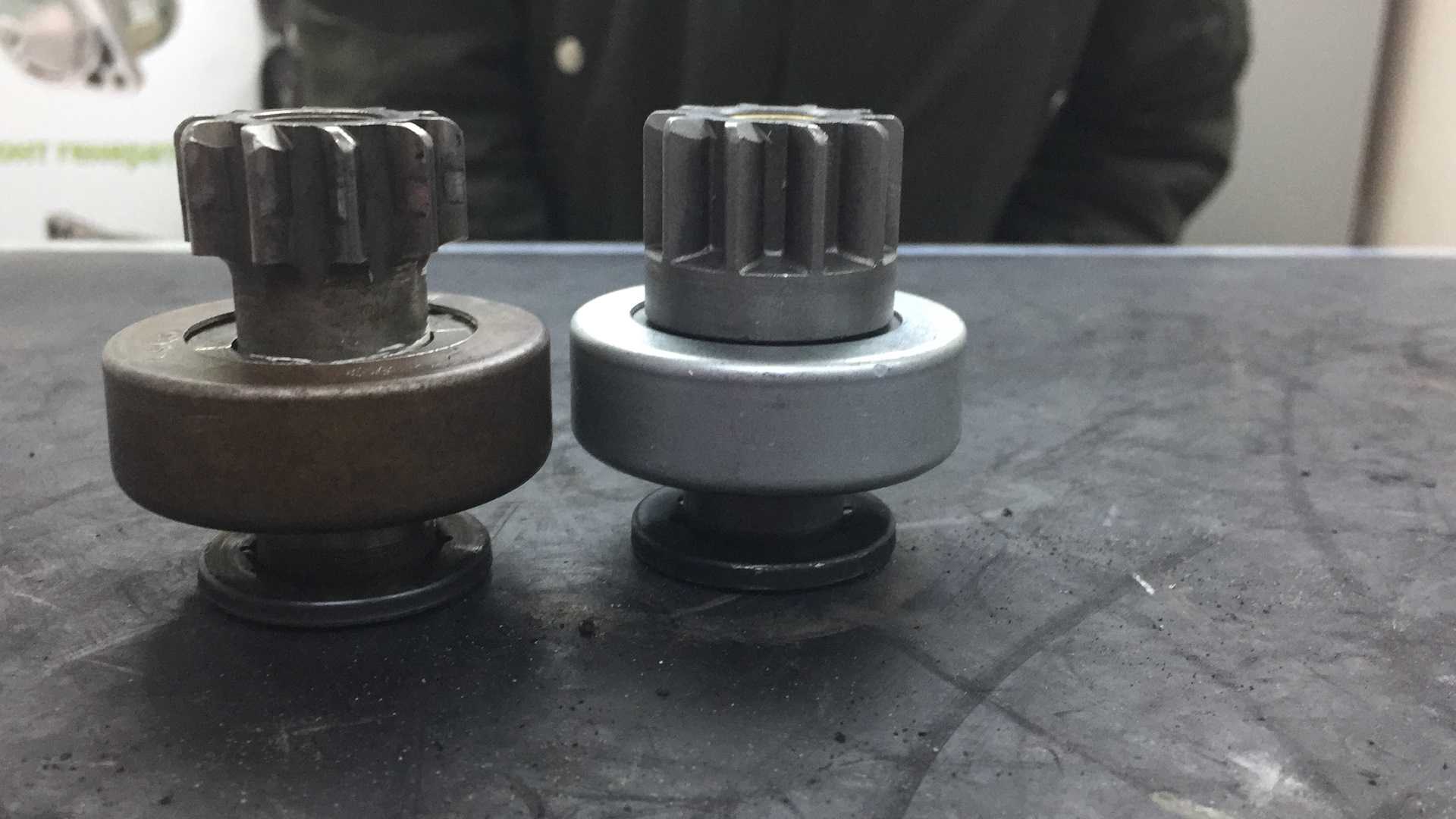

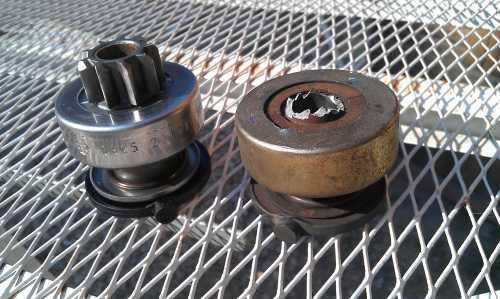

• При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
• Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Стартер

Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.

Работает эта конструкция следующим образом

. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

В итоге шестерня входит в зацепление с зубьями маховика и раскручивает двигатель. После того как мотор завелся, срабатывает обгонная муфта. Это предохраняет стартер от повреждения. При отключении подачи тока на прибор, реле перестает работать, и бендикс стартера возвращается в исходное положение. На стартерах легковых автомобилей обычно используется обгонная муфта роликового типа.

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

• Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
• Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;

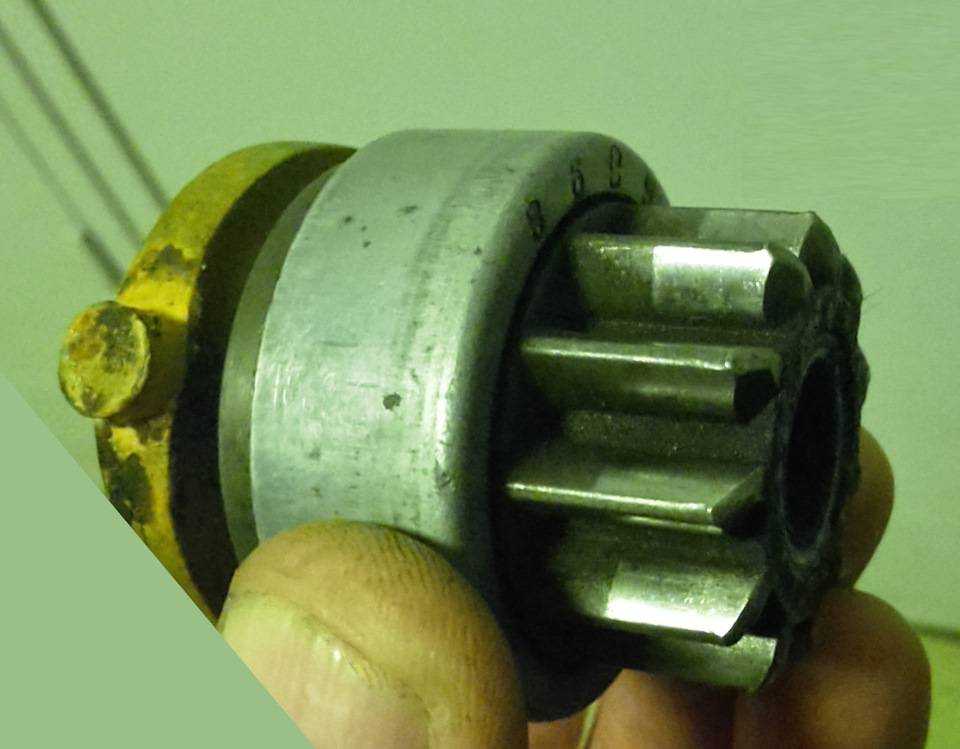

• Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

Это основные причины скрежета при запуске, связанные именно с этой деталью. Чаще всего вы найдете неисправность где-то в стартере.

Треск при запуске также может возникнуть из-за проблем с электропитанием стартера. Появляется он при ослаблении крепления плюсового провода. При плохом контакте возникает искровой разряд, он то и производит треск. Проверьте провод. При необходимости подтяните его.

Маховик

. Причина скрежета может находиться в двигателе. При большом износе зубьев маховика они не могут образовать полноценный контакт с шестерней стартера. В итоге, можно услышать неприятный скрежет. Желательно заменить маховик. Иначе будет увеличиваться износ бендикса и вам придется регулярно его менять.

Раз уж речь зашла про маховик, почитайте два наших материала по этой теме:

• “Плюсы и минусы облегченного маховика”;
• “Самостоятельная замена двухмассового маховика на одномассовый”.

Болт крепления ролика (ГРМ)

. Иногда может откручиваться ролик привода ГРМ. В самом начале этого процесса наблюдается скрежет сразу после старта двигателя. После прогрева все проходит. Рекомендуется как следует затянуть болт. Такая проблема часто встречается на десятом семействе ВАЗ.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

• зубья шестеренок храпового механизма;

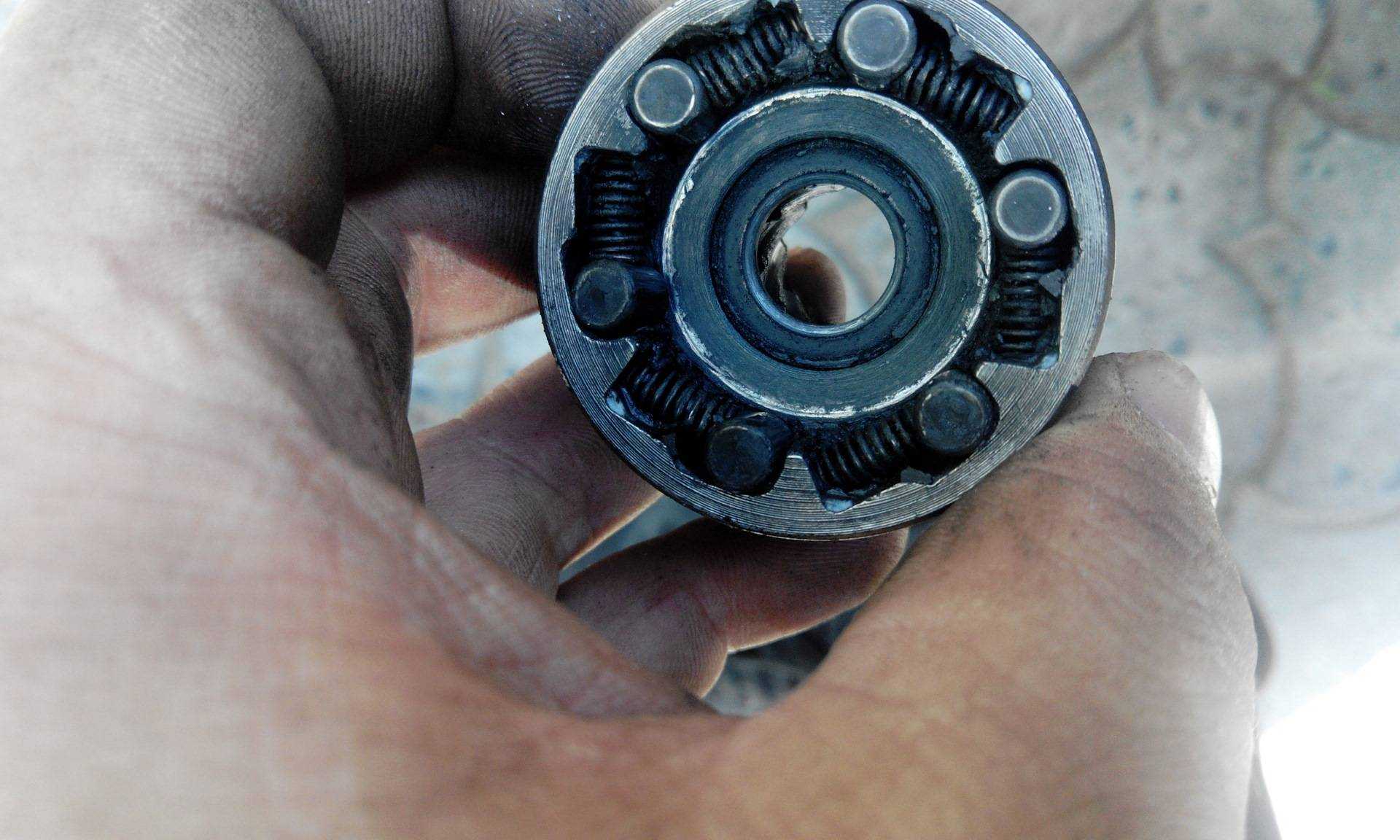

• или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя. Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

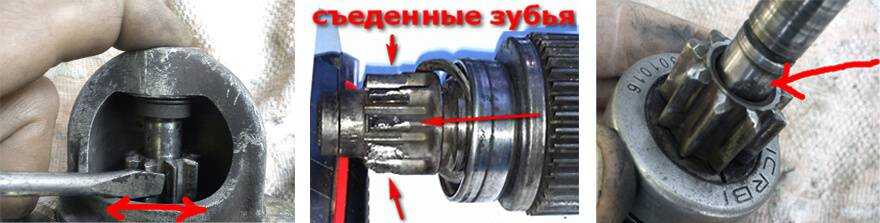

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

Одним из важнейших механизмов, без которого невозможен пуск двигателя в автомобиле является стартер, представляющий из себя достаточно мощный электромотор. При повороте ключа в замке зажигания на него подается напряжение, вследствие чего он начинает вращение — происходит пуск и начало самостоятельного вращение коленвала мотора. Для того, чтобы после этого автоматически завершить работу стартера, и разорвать его сопряжение с маховиком коленвала, любой стартер оснащен специальной обгонной муфтой, или бендиксом, как часто называют этот узел автовладельцы.

Когда бендикс исправен, проблем с пуском двигателя и последующим расцеплением стартера и коленвала не отмечается, и все происходит незаметно для водителя. Но бендикс представляет собой достаточно маленькую деталь, нагрузка на которую оказывается весьма значительной. Поэтому достаточно часто автовладельцы, при постоянных проблемах с запуском мотора, грешат именно на него. Любые неисправности бендикса требуют оперативного решения, поскольку помимо соединения с двигателем, бендикс оберегает сам стартер от перегрева, не позволяя развить слишком высокие обороты.

Замена

Если имеет дефекты бендикс стартера, ремонт невозможен. Устранение поломки этого узла заключается в его полной замене. Если проблема застала вас в дороге, то выход из ситуации – во время остановок не глушить мотор либо останавливаться с горки, дабы проще было завести машину «с толкача». Но и замена бендикса занимает немного времени, главное, чтобы был запасной.

После разборки стартера и снятия старого элемента можно сразу же установить новый. Для этого бендикс просто надевается на спиралевидные шлицы. После на ось ротора устанавливаете обойму, а в последнюю очередь – стальное кольцо. На него нужно надеть металлическую обойму. Вот и все, если больше никаких неисправностей нет либо они благополучно устранены, можно собирать стартер и ставить его на автомобиль.

Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…. На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей

Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания

На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.

Проскакивает бендикс стартера — что делать?

Хочу рассказать в этой статье, что делать если у вас проскакивает бендикс стартера.

Покупая автомобиль каждый желает, чтобы он был комфортным и совершенным, поэтому к его выбору подходят тщательнейшим образом. Однако он всё равно в любую минуту может встать из-за ряда причин, одной из которых может являться поломка стартера, а если точнее узла носящего название бендикс (техническое название — обгонная муфта).

Своё название эта муфта получила благодаря американскому изобретателю Винсенту Гуго Бендику, который является разработчиком узла, способного отсоединять маленький электромотор при запуске, раскручивающий вал двигателя внутреннего сгорания.

Данный узел обеспечивает расцепление стартера и самого двигателя автомобиля, причём отношение передачи должно составлять пропорцию не менее 1:15. Принцип его работы заключается в том, что он в одно и то же время прокручивает маховик у двигателя и ограничивает стартер от выработки слишком быстрых оборотов, спасая при этом электродвигатель стартера от перегрева.

Это возможно за счёт конструкции обгонной муфты, которая снабжена с двух сторон роликами, перемещающимися по специальным пазам. При работе маховика стартера обойма муфты находящаяся снаружи начинает вращение более быстрое, чем внутренняя, что приводит к затягиванию роликов к узкой части паза и их защемлению. Благодаря этому процессу начинает движение двигатель.

В случае, когда проскакивает бендикс, стартер не зацепляется за двигатель (хотя это является его главной задачей) и он постоянно крутится, при этом не вырабатывается достаточной мощности для того, чтобы можно было завести мотор. Такая его «холостая» работа может происходить из-за повреждения элементов детали (либо стираются зубья у шестерёнок трещотки, либо в случае устройства её в виде двух колец с шариками и стопорного механизма – наблюдается изнашивание колец, шариков и поломка пружины).

Также неисправность бендикса может со временем привести к повреждению других механизмов автомобиля, что в дальнейшем ведёт к его поломке, поэтому как можно скорее нужно искоренить эту неисправность.

Устройство стартера двигателя автомобиля и принцип работы

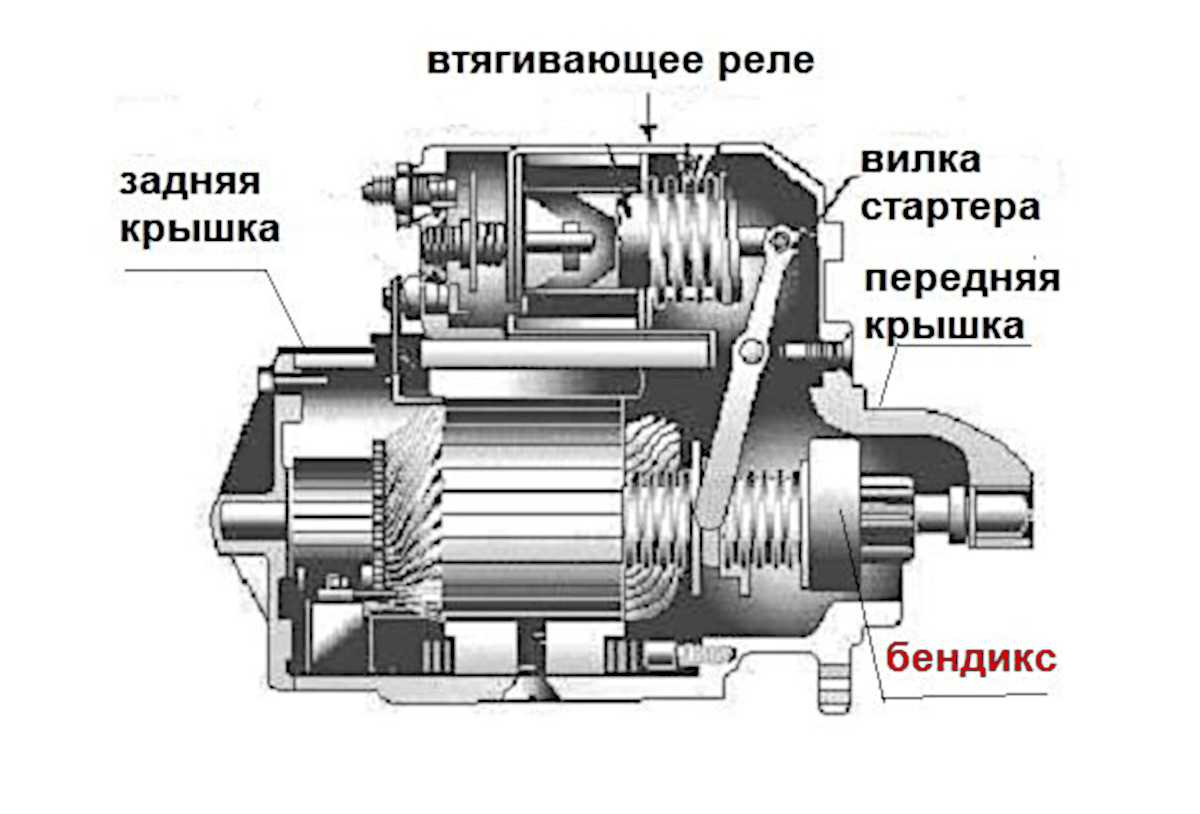

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Почему при запуске двигателя слышен треск и скрежет? Скорее всего – это стартер

Часто водителей интересует, почему при запуске двигателя слышен треск и скрежет. Причин этого явления может быть несколько. В любом случае следует максимально быстро устранить источник этого звука. Иначе вы рискуете получить поломку в самый неподходящий момент. Вообще при появлении любых непонятных звуков следует проверить их происхождение. Ведь это сколе всего признак поломки. Чем раньше вы ее устраните, тем лучше. Ведь большая часть неисправностей может вызывать цепную реакцию. И провоцировать поломки других элементов двигателя. Поэтому всегда внимательно прислушивайтесь к работе силового агрегата.
