Проверить уровень масла в коробке передач, периодичность и порядок смены масла в ней

Технические характеристики

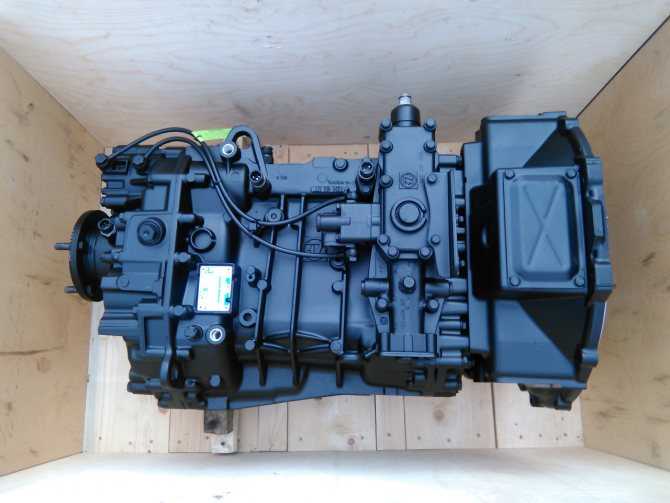

ZF 9S1310 Ecomid

Количество передач — 9
Крутящий момент – 1300 Нм.
Передаточное отношение:
- 1-я – 9,48;
- 2-я – 6,58;
- 3-я – 4,68;
- 4-я – 3,48;
- 5-я – 2,62;
- 6-я – 1,89;
- 7-я – 1,35;
- 8-я – 1,00;
- 9-я – 0,75;
- задний ход – 8,97
Масса – 190 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена:
- Новая – 380 тыс.руб.
- Восстановленная – 240 тыс.руб.
Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

Количество передач — 16
Крутящий момент – 1850 Нм.
Передаточное отношение:
- 1-я – 16,47;
- 2-я – 13,79;
- 3-я – 11,32;
- 4-я – 9,48;
- 5-я – 7,79;
- 6-я – 6,52;
- 7-я – 5,48;
- 8-я – 4,58;
- 9-я – 3,59;
- 10-я – 3,01;
- 11-я – 2,47;
- 12-я – 2,07;
- 13-я – 1,70;
- 14-я – 1,42;
- 15-я – 1,20;
- 16-я – 1,0;
- задний ход 1 – 15,42;
- задний ход 2 – 12,91;
Масса – 290 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена – от 160 т.р. за восстановленную.

Какое масло заливать в КПП zf КамАЗ с делителем

Спецтехника КамАЗ включает широкий модельный ряд большегрузных машин, которые оснащены мощными силовыми установками, ходовой частью, трансмиссией. За рулем такой машины чувствуется повышенный комфорт передвижения.

Особенности КПП ZF 9

Коробка ZF встречается на грузовом автотранспорте производства КамАЗ. Приличную мощность при меньшем расходе горючего обеспечивает 9-ступенчатая автоматическая коробка передач ZF. Как правило, она устанавливается на машины, которые имеют передний привод. Наличие данной коробки гарантирует владельцу авто получение прекрасных динамических показателей.

КПП ZF9

Следует отметить, что на КамАЗ в коробках передач используется дополнительный делитель. Смена передач в делителе происходит путем перемещения переключателя крана управления. Благодаря делителю отмечается повышение тяги автомобиля, а также происходит его облегченное управление.

Для обеспечения надежности работы системы трансмиссии, необходимо соблюдать предписания для техобслуживания.

Контроль уровня масла

Опасность представляет как излишнее количество масло в КПП, так и его недостаточное количество. Это нередко является причиной того, что ЗФ преждевременно выходит из строя. Проверка уровня масла в КПП может быть осуществлена при помощи контрольных отверстий, которые присутствуют на корпусе коробки. Замену масла следует осуществлять при разогретом двигателе. Так как масло теплое, оно обладает оптимальной степенью вязкости, следовательно, горючее быстрее выльется.

Выбор масла для КПП

Какое масло заливается в КПП ZF КамАЗ? В качестве смазки можно использовать масло от отечественного производителя, так и известные зарубежные бренды. Для КамАЗ подходят варианты масел от таких брендов, как Castrol, Mobil.

Какое масло лить? Обращать внимание нужно на жидкости, которые обладают высокой концентрацией противозадирных присадок, например, горючее класса GL-4. При частой эксплуатации автомобиля при отрицательной температуре, следует делать выбор в пользу 75 W-80 или 75 W-90

Mobil 75 W-90 Castrol 75 W-80

Сколько масла необходимо добавить в КПП КамАЗ с делителем? Требуемый объем составляет около 9 литров. Как правило, данную процедуру необходимо проводить каждые 100000 км.

В ряде случаев замена должна быть осуществлена раньше. Необходимость в этом возникает, если большегрузный транспорт часто эксплуатируется на строительных площадках.

Таким образом, автомобильная техника КамАЗ обладает высокой надежностью, хорошими эксплуатационными качествами. Уход за данной автомобильной системой заключается в своевременной диагностике транспортного средства. Способствует продлению рабочего срока КПП, подбор качественного трансмиссионного масла.

prokpp.ru

Как проверить уровень масла в коробке КамАЗа

Для проверки содержания масла в системе предусмотрен специальный указатель – его можно найти на пробке горловины для залива масла. В модификациях 161. ZF уровень топлива проверяют с применением специальных отверстий контроля на корпусе КПП. В них опускают чистый щуп, после вынимают его и оценивают содержание масла по следам на детали. Желательно сразу определить состояние трансмиссии. Если она темная, содержит посторонние включения, имеет нехарактерный резкий запах, масло в коробку ZF 9 КамАЗ следует срочно заменить.

Если масла в КПП очень мало, узел выйдет из строя намного раньше, чем мог бы, возрастут риски аварий. Обязательно делают тесты при горизонтальной установке машины. После поездки, не выдержав паузу, контроль не производят. Когда трансмиссия в порядке (цвет, запах, состояние), но ее меньше, чем нужно, делают долив. Делать проверки уровня следует регулярно, оптимально каждые 10 тыс. км пробега. Это предотвратит серьезные неисправности и лишние траты в будущем.

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

Переключение передач на ZF Ecomid

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
Заднюю передачу включать только на стоящем автомобиле.

Выбор масла для КПП

Трансмиссионные масла

В зависимости от условий эксплуатации автомобилей КамАЗ, рекомендуется применение трансмиссионных масел следующих классов вязкости по SAE:

SAE 75W-90 (всесезонная эксплуатация в районах с холодным климатом);
SAE 85W-90, SAE 80W-90 (всесезонная эксплуатация в умеренной климатической зоне);
SAE 90 (всесезонная эксплуатация в районах с тропическим климатом).

Температурный диапазон применения трансмиссионных масел приведен на рисунке 2 .

Рисунок 2- Рекомендуемый диапазон применения трансмиссионных масел

Перечень трансмиссионных масел, допущенных для эксплуатации агрегатов трансмиссии КАМАЗ, приведен в таблице 3 .

Таблица 3 — Перечень трансмиссионных масел

ОАО «Сибнефть Омский НПЗ», г. Омск;ООО «Новокуйбышевский завод масели присадок», г. Новокуйбышевск

ОАО «ЛУКОИЛ-Нижегороднефте-оргсинтез», г. Нижний Новгород

Ecoil Eco-Trans SAE 80W-85

ООО «Экопром», г. Уфа

ТНК Trans 80W-90 (ТМ-4-18)

ОАО «Рязанский НПЗ», г. Рязань

ОАО «Орскнефтеоргсинтез», г. Орск

КВАЛИТЕТ ТМ-3-18(типа SAE 80W-90, API GL-3)

ООО НЛП «КВАЛИТЕТ», г. Москва

ТНК ТРАНС ТМ-4-18,ТНК ТРАНС ТМ-3-18к

ООО «ТНК смазочные материалы», г. Рязань

Татнефть ТМ-5-18 (75W-90, API типа GL-5)

ООО «ТАТнефть-Нижнекамск-нефтехим-Ойл», г. Нижнекамск

Эксплуатацию коробок передач ZF и раздаточных коробок ZF производить строго на маслах, допущенных фирмой ZF.

Для эксплуатации КП ZF 9S109 рекомендуются масла класса: 02Л, 02В, 02D, 02Е, 02Н, 02L перечня смазочных материалов ТЕ-ML 02.Для КП ZF 9S1310 рекомендуются масла класса: 02А, 02В, 02D, 02Е, 02L перечня смазочных материалов TE-ML 02.

В таблице 6 приведен неполный список масел наиболее известных фирм-производителей для эксплуатации механических коробок передач ZF (перечень смазочных материалов TE-ML 02, версия 01.07.2010 г.).

Периодичность смены масел и температурный диапазон их применения приведен в таблицах 4, 5 .

Внимание! Допускается смешивать различные марки масел только в пределах одного класса перечня смазочных материалов TE-ML 02. Таблица 4 — Периодичность смены масел в КП ZF

Таблица 4 — Периодичность смены масел в КП ZF

Класс смазочного материала	02А	02В/02Н	02D/02E/02L
Применение	— Близкое/распределительное сообщение	120000 км1 год	— Маршрутный транспорт (автобусы)
— Дальний транспорт массой более 44 т
— Эксплуатация в тяжелых условиях
— Температура окружающей среды выше 40 °С
— Средняя скорость от 20 до 60 км/ч

Таблица 5 — Низкотемпературные пределы работоспособности масел

Класс вязкости по SAE

Предельная температура работоспособности масла

Зачем и когда нужно менять

Замена масла в коробке передач ZF Камаз – обязательная плановая процедура. КПП – важный рабочий узел автомобиля, он отвечает за изменение момента кручения двигателя, корректирует передачу движения на ведущие мосты. Коробка КАМАЗа позволяет регулировать тяговые, скоростные характеристики в широком диапазоне, а двигатель применять с максимально возможной эффективностью.

На КАМАЗах устанавливают набор валов – ведущий, промежуточный, ведомый. Шестерни задней имеют вид отдельного автономного блока. КП отличаются простой конструкцией, являются максимально надежными и эффективными. При грамотном уходе, нормальных условий эксплуатации транспортного средства, узел служит долгие годы, особых проблем с ним не возникает.

Коробка переключения передач требует регулярных обслуживаний – правильных регулировок, замены масла

Трансмиссионное масло для КАМАЗа менять нужно минимум ежегодно, максимально допустимый пробег между заменами не будет превышать 90 тыс. км. В коробках авто, которые работают на стройплощадках, в карьерах, других сложных условиях масло намного быстрее приходит в негодность, соответственно, менять его нужно будет чаще – минимально каждую тысячу часов или 45 тыс. км пробега.

Заливается масло в коробку КАМАЗ по единой схеме, но для механики и автомата есть небольшие различия в обслуживании. Количество масла КПП КАМАЗ нужно регулярно проверять, ездить при дефицитном значении небезопасно для авто. Если есть желание минимизировать расход трансмиссионного состава, помогут такие рекомендации:

Если следовать данным рекомендациям, можно в значительной степени увеличить сроки службы трансмиссии, самой коробки. Замену делают и в сервисе, и своими силами – многое зависит от опыта водителя. Большинство владельцев ТС выполняют обслуживание сами в целях экономии средств.

Масла для коробок передач ZF

Внимание! Эксплуатацию коробок передач ZF производить строго на маслах, допущенных фирмой ZF. Полную информацию по маслам (перечень, условия применения и сроки смены) можно найти в любом сервисном центре ZF или на сайте www.zf.com

Информация на данном сайте обновляется через три месяца. Каждое последующее издание отменяет все предыдущие версии. В таблице В.6 приведен неполный список масел наиболее известных фирм-производителей для эксплуатации механических коробок передач ZF (перечень смазочных материалов TE-ML 02, версия 01.01.2016 г.). Для КП ZF 9S1310 рекомендуются масла класса: 02B, 02Е, 02L. Периодичность смены масел в КП ZF и температурный диапазон их применения приведен в таблицах В.4, В.5.

Внимание! Допускается смешивать различные марки масел только в пределах одного класса перечня смазочных материалов TE-ML 02

Описание модели КамАЗ-5320 (5320)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	КамАЗ-5320	КамАЗ-53212
Грузоподъемность, кг	8000	10000
Снаряженная масса, кг	7080	8000
В том числе:
на переднюю ось	3320	3525
на тележку	3760	4475
Полная масса, кг	15305	18225
В том числе:
на переднюю ось	4375	4290
на тележку	10930	13935
Допустимая масса прицепа, кг	11500	14000
Полная масса автопоезда, кг	26805	32225
Макс.скорость автомобиля, км/ч	80	80
То же, автопоезда	80	80
Время разгона автомобиля до 60 км/ч, сек.	35	40
То же, автопоезда	70	90
Макс. преодолеваемый подъем автомобилем, %	30	30
То же, автопоездом	18	18
Выбег автомобиля с 50 км/ч, м	700	800
Тормозной путь автомобиля с 60 км/ч, м	36,7	36,7
То же, автопоезда	38,5	38,5
Контрольный расход топлива, л/100 км автомобиля:
при 60 км/ч	23,0	24,4
при 80 км/ч	29,6	31,5
То же, автопоезда:
при 60 км/ч	32,5	33,0
при 80 км/ч	43,7	44,8
Радиус поворота, м:
по внешнему колесу	8,5	9,0
габаритный	9,3	9,8

Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цилин., 120×120 мм, 10,85 л, степень сжатия 17, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки — закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.Трансмиссия

Сцепление — двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Коробка передач — 5-ступенчатая, с передним делителем, общее число передач — десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы — на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Карданная передача — два карданных вала. Главная передача — двойная (коническая и цилиндрическая), передат. число — 6,53 (по заказу — 7,22; 5,94; 5,43); средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Заправочные объемы автомобилей КАМАЗ | КАМАЗ

Какое масло заливать в двигатель?

Автоцистерна для технической воды, чистота в короткий срок.

Запуск новых газовых заправок в Татарстане!

ЗИЛ 157 V8 5.0 литров на базе Chevrolet Caprice Rat Rod

Заправка авто раз в 100 лет теперь норма! Автомобиль будущего будет с ядерным реактором!

Взрыв бензовоза на заправке 6 февраля 2015 года

Модули компрессорные заправочные МКЗ

обмануть глонасс GPS. Слив топлива . или как слить топливо

Экскаватор Caterpillar 390D

Вакуумная машина КО-505АГ на службе города Надым

Также смотрите:

Развал схождение своими руками КАМАЗ 4310 видео
Длинна базы КАМАЗа
КАМАЗ каменец двигатель описание
Подогрев поддона двигателя КАМАЗ
Как поменять боковое стекло на КАМАЗе
Съемник для тормозных барабанов КАМАЗ
Как проверить интегралку на КАМАЗе
ТНВД bosch КАМАЗ евро 3 с электронным управлением устройство
Ремонт ходовой КАМАЗ 4310
Как включить межосевой дифференциал на КАМАЗе 43114
КАМАЗ 6460 с кабиной мерседес
Бронеавтомобиль КАМАЗ воин
Как собрать водяную помпу на КАМАЗ
Крыльчатка вентилятора отопителя КАМАЗ
Мусоровоз на базе КАМАЗа с задней загрузкой

Главная » Новое » Заправочные объемы автомобилей КАМАЗ

kamaz136.ru

ZF 16S151-Ecosplit на КамАз. Пользуемся коробкой правильно

ZF
Наш родной и горячо любимый КамАЗ
уже давно сотрудничает с немецким.

Механизмы завода «Кама» неприхотливы, поэтому владельцы грузовиков используют отечественную нефть на передаче КАМАЗ
5320 или 6520. Для этого используется марка TS-15K или всесезонный MT-16p. Концерн «ЛУКОЙЛ» выпускает отличную трансмиссию ТМ-5 SAE 80W-90

При использовании трансмиссии важно учитывать погодные условия. В жарком климате необходимо использовать более вязкие марки

85W-90, при сильных морозах. более жидкие. 75 Вт-90. Чтобы увеличить срок службы, рекомендуется использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX.

Сколько литров нефти на линии КАМАЗ, производимой совместным предприятием ZF-KAMA? Для смазки этих блоков достаточно 8 литров смазки для ZF 9S1310 и ZF 16S151, а для ZF 16S181. 10 литров. Номера для замены, для первого заполнения требуется больше. Для данных модификаций это 9, 11 и 13 литров.

Классы трансмиссионных масел по системе API

Технические характеристики

Габаритные размеры КамАЗа-5320 (длина – 7435 мм, высота – 3350 мм, ширина – 2500 мм) позволяют перевозить довольно массивные грузы. Тягач может эксплуатироваться с загруженностью 8000 кг (45% – на переднюю ось, 55% – на заднюю ось) и дополнительным прицепом в 8000 кг. Колесная база автомобиля составляет 3190 мм, а минимальный радиус поворота – 9300 мм.

Масса самого тягача равняется 7080 кг. Максимальная загрузка и прицеп увеличивают данный показатель до 26500 кг. Угол преодолеваемого подъема у автомобиля составляет 30%.

Выбег грузовика с 50 км/час равняется 700 м, а тормозной путь на скорости 60 км/час – 36,7 м. Максимальная скорость автомобиля составляет 80 км/час.

Двигатель

Двигатель КамАЗа-5320 представляет собой 4-тактное дизельное устройство модели «КамАЗ-740.10» с 8-цилиндровой конструкцией. Мотор имеет V-образное расположение цилиндров и форсунки закрытого типа. В состав силовой установки входят всережимный регулятор частоты вращения, сухой воздушный фильтр с индикатором засоренности и сменным фильтрующим элементом, муфта опережения впрыска топлива и электрофакельное устройство (ЭФУ). Опционально агрегат комплектуется предпусковым подогревателем ПЖД-30.

Характеристики мотора:

рабочий объем – 10,85 л;
номинальная мощность – 154 (210) кВт (л.с.);
максимальный крутящий момент – 637 Нм;
частота вращения – 2600 об/мин.
диаметр цилиндра – 120 мм.

Расход Топлива

Благодаря нескольким модернизациям расход топлива в КамАЗе-5320 удалось существенно снизить. Это позволило отечественной модели на равных конкурировать с иностранными аналогами. Именно экономная переработка топлива и сделала грузовик столь востребованным на внутреннем рынке. На 100 км пути средний расход горючего составляет порядка 34 л.

Тягач оборудуется двумя типами топливных баков: на 250 и 175 литров. Это позволяет автомобилю покрывать значительные расстояния без дозаправки.

Трансмиссия

Она представляет наличие многоступенчатой системы, которая состоит из 2-ступенчатого делителя и 5-скоростной КПП. Такая система дает возможность получать, кроме стандартных регуляторов передач, вспомогательные передние и задние передачи. Не забыли про установку синхронизатора.

Коробка передач КамАЗ 5320 имеет 2-дисковое сцепление, которое не теряет собственной известности. Это устройство работает по типу фрикциона, и его можно включить с помощью гидро-пневмоусилителя. Управляется он с помощью периферийных пружин.

Выбег грузового автомобиля со скоростного режима в 50 км/ч составляет 700 метров, а длина тормозного пути со скорости 60 км/ч – 36.7 метра. Техническое обслуживание автомобиля КамАЗ 5320 рекомендуется производить вслед за каждым 100-километровым пробегом.

Обслуживающий сервис вслед за 8 000 километров. ТО машины включает в себя наличие диагностики механических и электрических служб, крепежных работ и смазки механических соединений.

Подвеска

Расположенная впереди подвеска обладает рессорами (полуэллиптическими, где есть скользящие задние концы). Рессоры функционируют вместе с гидротелескопическими амортизаторами двойного типа работы.

Установленная сзади подвеска имеет балансирный тип. Там есть также наличие полуэллиптических рессор, скользящие передние и задние концы. Рессорные листы обладают Т-образным сечением.

Рулевое управление

Управление таким грузовиком осуществляется при помощи гидравлического усилителя, который объединили с рулевым устройством.

Система тормозов

Для того, чтобы регулировать скорость КамАЗа-5320 и его эффективную остановку, применяется специализированное устройство. На каждом из 6 колес грузовика вмонтированы тормозные устройства, какие функционируют с помощью приводного механизма пневматического образца. Двухконтурное устройство дает возможность шоферу переключать заднюю ось в дееспособное положение, при этом тележка, установленная сзади, стартует раздельно.

Вместе с тормозом стояночного образца совместили и запасной тормоз, который представляет двигательный замедлитель с пневмоприводом. Прицеп оснастили комбинированной функцией тормозного привода. Система тормозов представлена в виде барабанов. Рулевое управление обеспечивается с помощью механизма, который представляет собой винт с гайкой и поршнем реечного образца.

Технические характеристики

Смена масла

Слив отработанного масла

Рис. 11 Положение пробок (вид снизу) показано для модели 9 S 1110 1 Отверстие для заправки масла (60 Нм) 2 Резьбовая пробка маслосливного отверстия (60 Нм) 3 Магнитная пробка маслосливного отверстия (120 Нм)

ОСТОРОЖНО

Масло не должно попадать в почву, грунтовые воды или канализацию. Переливающееся масло собирать в подходящую емкость и утилизировать без загрязнения окружающей среды.

УКАЗАНИЕ Как правило: производить смену масла по завершении длинной поездки, пока трансмиссионное масло еще разогретое и текучее.

ОПАСНОСТЬ Касание коробки передач, а также трансмиссионного масла может вести к ожогам!

Для слива масла отвинтить обе резьбовые пробки сливных отверстий с нижней стороны коробки передач (Рис. 11, Поз. 2 и 3), у дополнительных агрегатов также их пробки отверстий слива масла. У пробки (2) перед завинчиванием обратно заменить уплотнительное кольцо. Очистить магнит пробки (3) перед завинчиванием обратно от возможно налипших частиц износа, и заменить уплотнительное кольцо.

Заправка масла

Производить заправку масла при стоящем горизонтально транспортном средстве. Перед открытием отверстия для заправки масла (см. раздел 11, Поз.1), которое одновременно служит для контроля переливания и уровня масла, нужно очистить поверхность около пробки.

УКАЗАНИЕ При заправке необходимо залить в отверстие для заправки столько нового масла, пока оно не будет переливаться!

ОПАСНОСТЬ! Слишком малый объем масла ведет к недостаточной смазке, и особо опасно проявляет себя при движении в горах. Слишком большой объем масла ведет вследствие вспенивания масла к перегреву коробки передач.

Контроль уровня масла

ОПАСНОСТЬ малый объем масла в коробке переключения передач ведет к ее повреждению.

Регулярно проверяйте уровень масла коробки передач.

Контроль уровня масла только при стоящем горизонтально транспортном средстве.
Не производить контроль уровня масла непосредственно после поездки (ошибочный результат проверки). Производить контроль только после того, как трансмиссионное масло остыло (< 40 °C).
Вывинтить резьбовую пробку отверстия для заправки масла (раздел 4.2.2)
Если уровень масла опустился ниже края отверстия для заправки масла, необходимо долить масло (раздел 4.2.2).

УКАЗАНИЕ При каждом контроле нужно проверять коробку переключения передач на герметичность.

Классификация вязкости трансмиссионного масла по API

Технические особенности

Транспортировка сыпучих, навальных грузов по любому дорожному покрытию.
Увеличенный на 15% эксплуатационный ресурс.
Расход топлива Камаз 6520 более экономичен.
Объём бака Камаз 6520 увеличен.
Габаритные размеры Камаз 6520: платформа овального сечения, снижающая налипание перевозимого груза, увеличивающая жёсткость кузова.
Качественная коробка передач, усиленная рама.
Наличие гидроцилиндра фасадной конструкции, наращивающего показатели устойчивости при разгрузке.

С учётом небольшого показателя расхода топлива, экономии ресурсов модель — одна из наилучших в сегменте. КамАЗ-6520 востребован не только в РФ, но и на зарубежном рынке. Модификации:

КамАЗ-6520-006;
КамАЗ-6520-60006;
КамАЗ-6520-007;
КамАЗ-6520-001;
КамАЗ-6520-026-06;
КамАЗ-6520-032;
КамАЗ-6520-037;
КамАЗ-6520-036;
КамАЗ-6520-120.

Масло в коробку передач ZF на КамАЗ

Инструкция по применению определяет, какое масло заливать в КПП ZF КамАЗ. Смазки отечественного производства имеют меньшую цену, однако для использования в дорогостоящих импортных механизмах лучше использовать брендовое масло в коробку передач ZF на КамАЗ. Для этих целей стоит выбрать Titan Cytrac Man Synth 75W-80 или Titan Cytrac LD 75W-80. Прекрасно подойдёт и Castrol EP 80W и Mobil GX-A 80W. Качественная марка масла в коробке передач продлит срок её службы уменшит износ деталей. Поэтому оптимальный выбор – использовать масло в КПП ЗФ КамАЗ, указанное в спецификациях к данной коробке. Это классы GL-4 и MIL-L2105. Вязкость также определяется температурными условиями среды. Для холодного климата 75 W-90(80), для средней полосы — 80W-90, и для жаркой погоды — 85W-90.

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Заправка и контроль уровня масла при исполнении с теплообменником

Если коробка переключения передач соединена с теплообменником (охлаждение трансмиссионного масла) (см. Рис. 12, Поз. 4 и 5), заправка и контроль уровня масла должны производиться следующим образом:

Заправка: 1. Залить в отверстие для заправки (см. Рис. 11 + 12, Поз. 1) масло до начала переливания. 2. Закрутить пробку, переключить коробку передач в нейтральное положение, затем дать двигателю поработать от 2 до 3 минут с примерно 1.200 мин-1 (это необходимо, чтобы теплообменник и соединительные трубопроводы были также полностью заполнены маслом). 3. Выключить двигатель и еще раз долить масло до начала переливания.

Контроль: 1. Сначала дать двигателю поработать с холостыми оборотами около 3 минут (коробка передач в нейтральном положении). 2. Выключить двигатель и сразу произвести контроль уровня масла (как в разделе 4.3). Долить масло, если уровень масла опустился ниже края отверстия.

Рис. 12 4 Присоединение к теплообменнику 5 Присоединение от теплообменника

Проверка сцепления

Чтобы гарантировать срок службы и правильное действие синхронизаторов, обязательно необходимо безупречное разъединение сцепления. Это действует также для включения установленных, приводимых от сцепления коробок отбора мощности.

Правильное разъединение сцепления может проверяться следующим способом: • прогретый двигатель на холостом ходу, выжать сцепление; через макс. 20 сек.* медленно включить задний ход.

Если при этом слышна “трещотка” зубьев колеса для соединения с переключающей муфтой (звук касания кулачков муфты включения), то непременно требуется регулировка или соответственно проверка сцепления.

* в зависимости от массы маховика и температуры

Вентиляция коробки передач

Трансмиссионное масло нагревается при езде. Вследствие этого образуется избыточное давление, которое постоянно понижается воздушным клапаном.

Сапун

Обращайте внимание на то, чтобы постоянно обеспечивалась работоспособность сапуна. Сапун (Рис

13) должен быть чистым, крышка должна быть снята. Не поливать напрямую струей воды под напором (вода в коробке передач — опасность коррозии).

Рис. 13 – Сапун

Шланг удаления воздуха

Транспортные средства, которые вследствие условий эксплуатации нужно часто чистить, обязательно должны оснащаться сапуном с шлангом. Такими являются, например, автоцистерны для сбора молока, бетоновозы и т.д. Шланг должен быть проложен без изломов и петель. Конец шланга должен выходить в сухое пространство (например, в моторное отделение или в полость рамы).

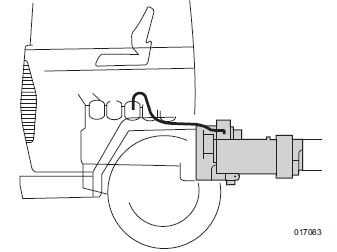

Рис. 14 – Шланг удаления воздуха

Зачем и когда нужно менять

Коробка переключения передач требует регулярных обслуживаний – правильных регулировок, замены масла

Коробка передач модели ZFS

Привод управления механизмом переключения передач производите при нейтральном положении рычага переключения передач в следующем порядке:. Уровень масла в картере коробки передач модели проверяйте указателем, вмонтированным в пробку маслозаливной горловины.

Нормальный уровень должен доходить до верхней метки на указателе. При проверке уровня пробку не вворачивайте, а только вставьте ее в отверстие до упора в резьбу. Для коробок передач моделей ZF- 9S и ZF- 16S уровень масла должен доходить до нижней кромки заливного отверстия. Сливайте масло из картера, когда оно еще теплое от нагрева при работе: Пробки слива масла в картере коробки модели ; для моделей ZF- 9S и ZF- 16S — вывернув пробки заливного и сливных отверстий.

Зачем и когда нужно менять

Коробка переключения передач требует регулярных обслуживаний – правильных регулировок, замены масла

Снизить скорость передвижения до 100 км/час, разгоны брать плавные.
При использовании механики плавно выжимать сцепление, автомата – аккуратно переключать селектор.
Периодически осматривать поверхности на предмет наличия утечек, подтеков. Если они есть, делают диагностику коробки (желательно на СТО).
Своевременно восполнять содержание масла, в норме оно должно быть по уровню низа кромки отверстия маслозалива.

Сколько литров масла заливать в коробку КАМАЗ

Замена масла в двигателе Камаз

Замена масла в КПП

dmc neo — 185 камаз масло

Заливка масла в двигатель КамАЗ

Моторист о сроках замены масла, в трансмиссии . (ваз 2107)

НОВИЧКАМ! Сколько литров масла нужно покупать для двигателя? Мой совет.

Замена масла в МАЗ-5551. Покатушки на комбайне Дон-1500Б. (99-День 2-Сезона)

ТАД 17

Замена масла в сервисном центре MAN

Замена масла в коробке и мосту . ваз 2107

Также смотрите:

Авария рено логан и КАМАЗ
Фонарь задний КАМАЗ артикул
Кустанай кузов КАМАЗ
Бетоносмесители КАМАЗ новые
Манометр для проверки давления в шинах КАМАЗ
Горный тормоз КАМАЗ 55111
Видео КАМАЗ едет по горам
Как устранить течь гур КАМАЗ
Шум муфты вентилятора КАМАЗ
Длина бортового КАМАЗа с прицепом
Вес нового КАМАЗа самосвала
Установка двигателя ман на КАМАЗ 4308
Болячки КАМАЗ 6520
Подшипник скольжения на КАМАЗе
Замена шкворня КАМАЗ евро своими руками

Главная » Новинки » Сколько литров масла заливать в коробку КАМАЗ kamaz136.ru

Технические характеристики

ZF 9S1310 Ecomid

ZF 16S1650 (16S1820) Ecosplit

Какое масло заливать в КПП zf КамАЗ с делителем

Особенности КПП ZF 9

Контроль уровня масла

Выбор масла для КПП

Как проверить уровень масла в коробке КамАЗа

Переключение КПП ZF на автомобилях Камаз

Выбор масла для КПП

Трансмиссионные масла

Зачем и когда нужно менять

Масла для коробок передач ZF

Описание модели КамАЗ-5320 (5320)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Заправочные объемы автомобилей КАМАЗ | КАМАЗ

ZF 16S151-Ecosplit на КамАз. Пользуемся коробкой правильно

Классы трансмиссионных масел по системе API

Технические характеристики

Двигатель

Характеристики мотора:

Расход Топлива

Трансмиссия

Подвеска

Рулевое управление

Система тормозов

Смена масла

Слив отработанного масла

Заправка масла

Контроль уровня масла

Классификация вязкости трансмиссионного масла по API

Технические особенности

Масло в коробку передач ZF на КамАЗ

Обслуживание и ремонт

Контроль уровня

Какое масло выбрать

Заправка и контроль уровня масла при исполнении с теплообменником

Проверка сцепления

Вентиляция коробки передач

Сапун

Шланг удаления воздуха

Зачем и когда нужно менять

Коробка передач модели ZFS

Зачем и когда нужно менять

Сколько литров масла заливать в коробку КАМАЗ

Похожие записи:

Похожие записи:
