Обманки лямбда-зонда: зачем нужны, какие бывают и как выбрать

Механическая обманка лямбды

Механическая обманка кислородного датчика представляет собой специальный переходник, который устанавливается перед кислородным датчиком, причем для каждой модели двигателя — своя обманка определенной конфигурации. Сами чертежи обманок есть в свободном доступе в сети на тематических сайтах. Принцип работы обманки заключается в ограничении потока выхлопных газов к лямбде. В переходнике есть небольшое отверстие, которое и является дозатором газов, поступающих в датчик. В некоторых случаях в обманках используются небольшие фрагменты керамических нейтрализаторов, которые производят дополнительную очистку и без того “урезанных” выхлопных газов. В результате датчик получает небольшой объем выхлопа и диагностирует нормальную работу катализатора. Недостаток такого варианта обхода ошибок и ЭБУ в том, что на более новых моделях авто такой вариант не проходит, к тому же со временем переходник может окислиться прикипеть или заржаветь.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
Если схема неправильно спаяна, это может привести к повреждению электропроводки.
В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

Негативные последствия

Помните, что выбирая установку эмулятора, вы всегда идёте на риск. Неправильный монтаж может привести к разного рода неисправностям:

датчики безвозвратно повреждаются;
появляются многочисленные ошибки в функционировании бортового компьютера;
недолжным образом спаянная схема приводит к проблемам с контроллером и электрической проводкой;
если бортовой компьютер неправильно регулирует впрыск, мотор может работать с существенными нарушениями.

Следите за аккуратностью и чистотой работы с электроникой. Поломка может возникнуть даже из-за минимальной неточности, поэтому безукоризненное следование инструкции является, в данном случае залогом успеха. Что касается приобретения, не стоит доверять сомнительным сайтам, поскольку приобретённые там детали или не приносят ожидаемого результата, или работают плохо.

Источники

https://VipWash.ru/vyhlopnaya-sistema/obmanka-na-lyambda-zond-svoimi-rukami
https://turboracing.ru/stati-auto/lyambda-zond-priznaki-neispravnosti-obmanka-svoimi-rukami/
https://carnovato.ru/kak-proverit-lyambda-zond/
https://AutoTopik.ru/diagnostika-neispravnostei/609-kak-proverit-lyambda-zond.html
https://ProDatchik.ru/vidy/datchik-ljambda-zonda/
https://adact2.ru/a/chto-delat-c-neispravnim-lambda-zondom
https://FB.ru/article/336606/obmanka-katalizatora-svoimi-rukami-shema-instruktsiya
https://motorsguide.ru/system/obmanka-na-lyambda-zond
https://avto-moto-shtuchki.ru/avtotekhnika/135-kak-sdelat-obmanku-ljambda-zonda-svoimi-rukami.html

Обманка лямбда-зонда

Датчики кислорода являются чувствительными приборами, которые обычно рассчитаны на 60-80 тысяч километров пробега. В случае выхода датчика из строя на управляющей панели может появиться сигнал Engine Check. Сам автомобиль может быть переведен в аварийный режим работы. Чтобы восстановить работу авто, следует поставить либо оригинальный зонд, либо прибор-обманку. Она подает на электронную систему ложный сигнал, что позволяет избежать перевода авто в аварийный режим. Существует две категории обманок:

Механические. Выполняется в виде небольшого стального или бронзового колпачка, внутрь которого устанавливается фильтрующий катализатор. Механическая обманка устанавливается непосредственно на неисправный зонд. При попадании газов обманка фильтрует воздух до нужных показателей. Потом сигнал с нужными показателями кислорода подается на управляющий блок двигателя. Установка “механики” проста – удаляется лямбда-зонд, на его место ставится обманка. В конце к ней подключается нерабочий кислородный зонд.
Электронные. Выполняется в виде небольшой микросхемы-контроллера, которая устанавливается на цепь, которая идет от лямбда-зонда до электронного блока управления двигателем. Электронная обманка корректирует сигнал, устанавливая нужные нормативные показатели. Это позволяет обмануть двигатель. Способ установки электронной обманки зависит от модели устройства. Обычно он выполняется в виде блока-микросхемы с питающим элементам проводами разного цвета. Эти провода подключаются к нужным элементам цепи.

Применяйте “обманки” только в крайних случаях, поскольку это чревато следующими последствиями:

Ухудшение ходовых характеристик авто. Обманка не определяет концентрацию кислорода, а лишь имитирует этот процесс, обманывая управляющий блок двигателя. Поэтому в моторе может наблюдаться разбалансировка кислорода/топлива, что приводит к различным последствиям. Самые частые проблемы – повышение расходов топлива, ухудшение ходовых характеристик машины и другие.
Отказ в гарантийном обслуживании. Практически на все современные машины распространяется заводская гарантия, которая составляет 2-4 года в зависимости от марки ТС. Чтобы выполнить ремонт, водитель должен передать машину в сервисный центр. Если при осмотре механик обнаружит обманку, то это может стать причиной для отказа в гарантийном обслуживании. Закон в данном случае станет на сторону сервисного центра.
Возможные проблемы с законом. Технический регламент Таможенного союза прямо запрещает вносить в конструкцию выхлопной системы несогласованные изменения. В случае нарушения водителя теоретически могут привлечь к ответственности по статье 12.5 КоАП РФ. На практике проблемы с законом у водителей возникают крайне редко, поскольку установить обманку без специального оборудования практически невозможно. Да и наказание по статье 12.5 является мягким – 500 рублей штрафа.

Выводы и итоги:

Лямбда-зонд – небольшое устройство, которое крепится к трубе катализатора перед коллектором. Его главной функцией является определение концетрации кислорода в смеси выхлопных газов в трубе.
Причины неисправности лямбда-зонда: использование низкокачественного бензина, высокие нагрузки, неправильное включение двигателя и другие.
Если лямбда-зонд вышел из строя, нужно купить новый и выполнить его установку: отключите аккумулятор, аккуратно выкрутите старый зонд, нанесите смазку на новый, прикрутите его к трубе, обнулите ЭБУ двигателя, чтобы сбросить настройки.
Инструменты для замены лямбда-зонда: анализатор, вспомогательные инструменты. Это подходящий гаечный ключ, специальная насадка с гибким удлинителем (продается во многих автомагазинах), подходящая смазка (скажем, медная паста).

Быстрая проверка работоспособности датчика кислорода

Многими автовладельцами неоднократно подтверждено, что электронная обманка нормально работает лишь в том случае, если лямбда-зонды на машине исправны. Быстро проверить работоспособность датчиков достаточно просто, для диагностики понадобится лишь мультиметр. Выполняем проверку в следующем порядке:

Но стоит заметить, что такая проверка не дает представление о стопроцентной исправности датчика, она лишь подтверждает, что лямбда-зонд находится в рабочем состоянии.

Ясно, что он, реагируя на количество кислорода в выхлопных газах, выдает напряжение 0,1 – 0,2В (бедная смесь) или 0,8-0,9В (богатая смесь). Электронный Блок Управления (ЭБУ) двигателя постоянно меняет количество впрыскиваемого топлива – бедную смесь обогащает, богатую обедняет

Таким образом поддерживается оптимум, а сигнал на Лямбда-зонде при этом выглядит (можно посмотреть осциллографом) как серия импульсов равной длительности, почти прямоугольной (важно!) формы, размахом от 0,1 – 0,2В до 0,8-0,9В. Так все и работает, пока замкнута цепь авторегулирования, включающая в себя двигатель с «обвеской», ЭБУ и Лямбда-Зонд

Цепочка начинает плохо работать, если озаботиться экономией и экологией и поставить газобаллонное оборудование (ГБО). Для двигателя с моновпрыском , вполне достаточно простой эжекторной системы. Только вот желтая лампочка Check Engine начинает гореть постоянно, а при езде на бензине появляется солидный перерасход.

Бытует мнение, что это виноват газ. Якобы Лямбда-Зонд «приучен» к бензину, а «на газу он сходит с ума». На самом деле всё гораздо проще

Лямбда-Зонду не важно, какое топливо сгорает. Он продолжает так же исправно реагировать на количество кислорода в выхлопе

Вот только его реакция никак не сказывается на работе двигателя – ведь цепь авторегулирования разорвана. Если раньше, в ответ на сигнал о богатой смеси, ЭБУ сокращало подачу бензина (на меньшее время включая форсунку) , а на сигнал о бедной – обогащало, поддерживая стехиометрическую смесь , то при работе с газом ЭБУ никак не может повлиять на эжекторную систему ГБО . Видя, что реакции нет ЭБУ зажигает лампочку Check Engine и переходит на режим «аварийной» работы. При езде на газе это никак не влияет на его расход, поскольку он определяется настройкой ГБО . Но при переключении на бензин расход резко возрастет потому, что «аварийный режим» остается в памяти ЭБУ . Для нормальной работы двигателя на газе как раз и нужен Эмулятор Лямбда-Зонда. Его задача — обмануть ЭБУ , при работе на газе показать, что всё в порядке. Делает это он очень просто: выдает сигнал, похожий на реакцию реального Лямбда-зонда при нормальной работе. Эмулятор выдаст 0,1В, ЭБУ начнёт обогащать смесь, эмулятор выдаст 0,9В. ЭБУ начнет обеднять смесь, как это и бывает, при работе на бензине. Таким образом, лампочка Check Engine не загорается, а ЭБУ в аварийный режим не переходит. Можно купить готовый эмулятор, можно изготовить самому по простой схеме, главное – правильно подключить.

Эмулятор лямбда зонда

Для контроля нормального качества газовой смеси, копирования и эмулирования сигнала лямбда зонда, можно установить на свой автомобиль эмулятор лямбда зонда (устанавливается только на автомобили с системой распределенного впрыска). Эта дополнительная функция (эмулятор лямбда зонда) подходит только для владельцев автомобилей с установленным на них газобаллонным оборудование второго поколения.

Эмулятор лямбда зонда устанавливается в моторном отсеке автомобиля, желательно избегать мест, где на него может попадать влага. Так же он может выйти из строя под воздействием высоких температур. Необходимо обеспечить свободный доступ к сигнальным лампочкам эмулятора лямбда зонда. Для быстрой настройки и ремонта эмулятор должен крепиться на видном легкодоступном месте.

Схема подключения эмулятора лямбда зонда:

Синий провод подключают на кнопку переключения бензин/газ,
Черный провод подключают к массе автомобиля,
Белый провод необходимо подвести к контроллеру (блок управления инжектором),
Бело-синий провод подключают к штатному лямбда зонду.

Не правильное подключение может привести к тому, что эмулятор лямбда зонда быстро выйдет из строя.

При переключении системы с бензина на газовую смесь, штатный лямбда зонд отключается от электронного блока управления автомобилем. На ЭБУ поступает сигнал с эмулятора лямбда зонда, что обеспечивает при работе двигателя избежать появления ошибок электронного блока управления. Другими словами, не допустить загорания лампочки индикатора «chek engine».

Обозначение индикации лампочек на эмуляторе лямбда зонда:

Зеленый цвет обозначает, что смесь, поступающая в двигатель, «бедная»,
Желтый цвет обозначает промежуточное значение между «бедной» и «богатой» смесью,
Красный цвет обозначает, что смесь «богатая».

При работе Вашего автомобиля на бензине, эмулятор лямбда зонда не влияет на общую работу штатного лямбда зонда.

Для настройки оптимальной работы эмулятора лямбда зонда необходимо для начала проверить сигнал штатного лямбда зонда при работе автомобиля на бензине. Потом эти значения с помощью осциллографа или автомобильного тестера настраиваются на эмуляторе лямбда зонда. Для корректной работы автомобиля на газовой смеси.

В практике установки газобаллонного оборудования, процент автомобилей с установленными эмуляторы лямбда зонда составляет 40% от общего количества автомобилей с распределенным впрыском, работающих на ГБО второго поколения.

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Принцип работы

Функция втулки – изолировать лямбду от прямого потока газов, в котором много кислорода. Через мелкое же отверстие на сенсор попадает лишь малая его часть, но достаточная для того, чтобы датчик ответил ЭБУ кондиционным сигналом.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу

Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле. К примеру, только габаритная длина может колебаться в пределах 40-100 мм

Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток

К примеру, только габаритная длина может колебаться в пределах 40-100 мм. Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток.

Куда ставится

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку. Когда конструкция работает в сборе, газы, заходя в резьбовую вставку, сначала проходят соты, а затем попадают на кислородный сенсор. Он фиксирует уменьшение содержания кислорода, и ЭБУ воспринимает ситуацию в выхлопной как штатную.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием. После изготовления наступает не менее важный этап, необходимо установить заглушку

Для этого проделайте следующие шаги

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

Поднимите транспортное средство на эстакаду.
От аккумулятора отключите минусовую клемму.
Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
Зонд накручиваем на изготовленную втулку.
Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

Паяльник с тонким наконечником.
Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
Резистор 1 Мом, С1-4 имп, 0,25 Вт.
Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

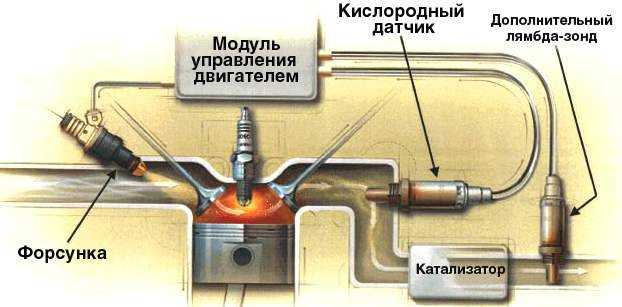

Роль датчика в работе двигателя

Элемент представляет собой металлический стержень с резьбовым либо фланцевым наконечником для крепления внутри выпускного тракта. Из торца лямбда-зонда выступает его керамическая рабочая часть с платиновым напылением, защищенная снаружи стальным колпачком с отверстиями для прохода отработавших газов. С другого конца выходят провода (от 2 до 6 шт.), передающие сигнал электронному блоку управления (контроллеру).

Чтобы разобраться в вопросе, как почистить лямбда-зонд и нужно ли это делать, желательно понять, как он работает:

Задача датчика – определить количество кислорода, оставшееся в газах после сгорания топлива. Для этого прибор помещают на участке выхлопной трубы между бачком катализатора и выпускным коллектором. В новых авто ставят 2 элемента – до нейтрализатора и после него.
Когда зонд обнаруживает большой остаток кислорода, контроллер «видит» это по изменению напряжения и определяет, что подаваемая в цилиндры смесь обеднена, после чего корректирует соотношение воздуха и топлива.
Если кислорода мало, то смесь чересчур богатая и блок управления уменьшает подачу бензина.

При выходе датчика из строя, обрыве проводов либо окислении контактов контроллер переводит подачу горючего в усредненный режим. То есть, автомобиль может двигаться дальше, но расход топлива возрастает, а поведение авто меняется в худшую сторону (теряется разгонная динамика). В целом это довольно надежное устройство, служащее 100-150 тыс. км на импортных машинах и 50-100 тыс. км на отечественных.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

установить механическую втулку;
подключить несложную электронную схему;
сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

металлическая заготовка;
обрабатывающий станок;
отвёртка;
набор ключей.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

Поднимаем автомобиль на эстакаду.
Отключаем клемму «минус» на аккумуляторе.
Выкручиваем зонд.
Накручиваем зонд на втулку, как показано на фото.
Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

паяльник с тонкой насадкой;
конденсатор ёмкостью 1 мкФ;
резистор на 1 МОм;
нож;
канифоль.

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевые;
Титановые;
Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

Измерительной;
Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Удаление катализатора плюсы и минусы.

Плюсы удаления катализатора	Минусы удаления
Отсутствует нужда в покупке нового катализатора, что значительно позволяет сэкономить.	Значительное снижение экологических показателей в выхлопных газах. Что может сказаться в первую очередь на самом автовладельце.
На три процента возрастает мощность автомобиля.	Продолжение первого минуса, появление неприятного запаха в салоне автомобиля
Увеличение громкости системы выхлопа отработанных газов. После того как соты катализатора выбиты, необходимо установить пламегаситель в противном случае пустая оболочка катализатора начнет издавать звук пустой банки.	Становится доступной установка на место катализатора паука со схемой 4-1 или 4-2-1, что в свою очередь еще добавит мощности.
Необходимость доработки, после непосредственной процедуры удаления. Перепрошивка и установка обманок.	Безопасность для двигателя и увеличение его срока службы, отработаны газы и пыль от рассыпавшихся сот, точно не попадет в камеру сгорания.
Расход топлива уменьшится, но не на много.

Удаление вышедшего из строя катализатора или замена на новый, не нарушит и тем более не ухудшит работу двигателя авто. Напротив, автомобиль, пускай и не значительно, но улучит свои основные характеристики (расход топлива и мощность двигателя). Не углубляясь в расчеты, можно сделать вывод, что отсутствие и наличие катализатора двигателю совершенно безразлично.

Но, на большом количестве автомобилей выход катализатора сопровождается включением сообщения на панели управления — CHECK ENGINE. После этого автомобиль начинает вести себя не исправно, двигатель начинает троить, возможно увеличение расхода топлива, существенно падает тяга, иногда из-за неправильных данных подаваемых на ЭБУ датчиком кислорода приводит к тому, что автомобиль может вообще не завестись.

Возможные поломки катализатора.

Следует определить характер поломки. Если внутренности катализатора оплавились или оказались забиты, то отработанные газы выходящие из цилиндров, не в состоянии нормально выйти. Не найдя выхода, часть газа собравшаяся перед катализатором, под действием обратной тяги, возвращается в камеру сгорания. Тем самым вновь поступившая топливная смесь смешивается с газом, делая ее менее эффективной, но выделяющей больше тепла. А двигатель начинает «троить», душить самого себя. Если оплавление отсутствует, но датчик CHECK ENGINE все равно горит, то не исключено, что от пробег вывел из строя и привел в негодность. Современные автомобили оснащаются двумя датчиками кислорода, так называемые «лямбда зонды». Располагаются они перед лямбда зондом и сразу после него. Первый датчик снимает показания содержание вредных веществ вышедших из камеры сгорания, второй состав выхлопных газов прошедших очистку в катализаторе. И если газы имею концентрацию выше нормы, датчик подает сигнал, о том что катализатор работает не правильно или совсем не исправлен. Некоторые ЭБУ современных автомобилей, получая данный сигнал немедленно глушат работу двигателя, после чего перестают давать работать двигатель до устранения неисправности. Таким образом, производители заботятся об экологии.

Подводя итог: выбитый (пустой) или удаленный катализатор, освобождает выхлопные газы от препятствия, но понижает экологические показатели, что ни как не влияет на работу двигателя автомобиля. Ресурс силового агрегата при этом тоже ни как не меняется.
