Как замерить компрессию в двигателе и что может показать проверка

Как проверить компрессию дизельного двигателя

Информацию о том, как проверить компрессию двигателя с воспламенением от сжатия мы поместили в конце. Владельцам дизельных машин она полезна, но остальные могут опустить ее без ущерба. Проверка компрессии дизельного мотора технически сложнее, чем бензинового. Дизельный компрессометр вворачивается в резьбовое отверстие под форсунку, либо под свечу накаливания. Прочное крепление необходимо, так как давление сжатия дизеля в разы больше, чем на бензиновом или газовом моторах, и удержать прибор рукой не получится.

Способ, которым будет проводиться замер компрессии в двигателе, зачастую определяется наличием того или иного переходника, однако, предпочтительнее представляется проверка через отверстие форсунки, в таком случае: • Снятые инжекторы можно проверить на стенде. • Свечи накаливания наглядно проверяются установленными. Для этого, когда форсунки демонтированы, нужно включить их подогрев и заглянуть в камеры сгорания. Они раскаляются, и хорошо видны (а может, и не раскаляются, что тоже результат). Иногда свечи перегорают, но они могут не работать и по другим причинам, например, неисправно реле. • Снятие свечей только на первый взгляд проще, чем демонтаж форсунок. Свеча может прочно «прикипеть» в резьбе и даже сломаться при откручивании. Удаление обломка может потребовать снятия ГБЦ и применения специальных станков.

При снятии свечи не применяйте рожковый или накидной ключ. Пользуйтесь удлиненной головкой и воротком. Его рукоятку сдвиньте по центру инструмента, чтобы создавать усилие с двух сторон. Таким образом, свеча будет испытывать только напряжение кручения, но не изгиба. На СТО применяются устройства, создающие не только усилие, но и вибрацию. Это помогает избежать поломки. Сборка дизельной системы требует применения динамометрического ключа. Несоблюдение момента затяжки вызывает заклинивание иглы распылителя, а для свечи это чревато сломом при демонтаже в будущем.

Полезный материал2Не очень

Чем меряют компрессию в двигателе

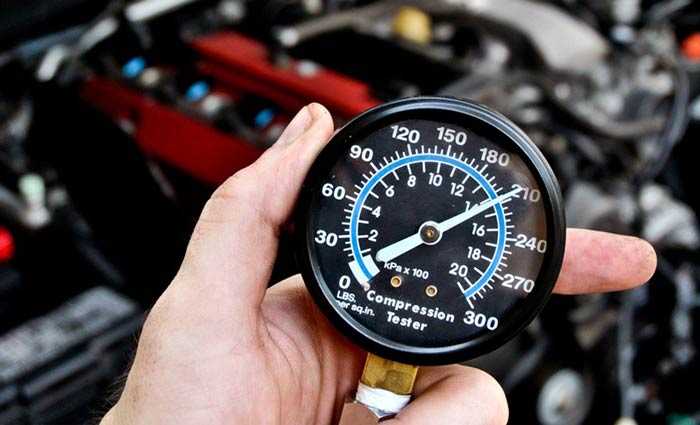

Прибор для проверки компрессии в движке называется компрессометр. Данный измерительный прибор устроен довольно просто: манометр, клапан обратного действия, шланг с набором насадок. А фиксируют его для замеров в колодцах свечей зажигания. Измеритель оборудован обратным клапаном по той причине, чтобы при проворачивании коленвала не было сброса давления.

Разновидности компрессометра

Всего их три: одни предназначаются для бензиновых двигателей, другие для дизелей, а кроме того, имеют место и универсальные приспособления. Они в некоторой степени отличаются друг от друга, но в любом случае каждое из этих измерительных приспособлений можно использовать дома.

Устройство и принцип работы компрессометра

Манометр соединён с клапаном обратного действия и штуцером посредством резинового шланга. Когда коленвал прокручивается, в шланг нагнетается давление и оно будет возрастать до того уровня, пока не станет идентичным давлению в цилиндре. Данное значение как раз и будет демонстрировать наш компрессометр.

Для бензиновых ДВС применяются прижимные разновидности, оборудованные специальным резиновым шлангом. Девайс универсален, однако, при его применении вам понадобится напарник. В помощнике отпадает необходимость в том случае, когда используется резьбовой наконечник. Для диагностики его вкручивают в колодцы СЗ либо в отверстия форсунок.

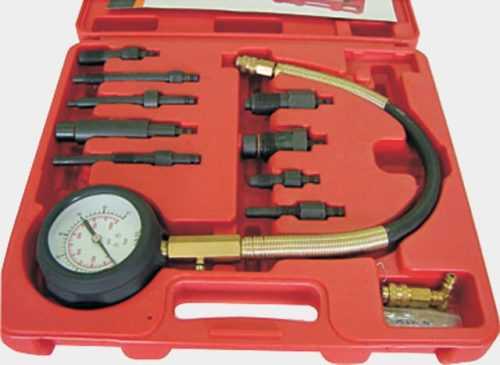

Универсальными компрессометрами измеряется давление в дизелях. Девайсы иностранного производства комплектуются набором переходничков, что позволяет осуществлять тесты на машинах любых марок.

Измерение компрессии своими руками

Чтобы измерить компрессию можно, конечно, обратиться в автосервис. Но проще сэкономить деньги и произвести измерения самостоятельно. Для таких измерений достаточно просто купить специализированный прибор – компрессометр. Это, по сути, манометр, но имеющий обратный клапан, измеряющий максимальное давление в цилиндре двигателя.

Сейчас на рынке предлагаются компрессометры для дизельных и для бензиновых моторов. Отличия в допустимых пределах измерений, потому как в дизельных движках давление намного выше.

Для проверки компрессии нам в первую очередь потребуется:

1. проверка уровня зарядки аккумулятора. Это необходимо, потому как, при измерении давления двигатель будет работать на аккумуляторе.
2. прогреть двигатель авто до рабочей температуры. Это необходимо, чтобы получить максимально точные результаты измерения.

После чего переходим ко второму этапу:

1. снятие всех свечных проводов;
2. выкручивание свечи зажигания каждого цилиндра;
3. при электрическом бензонасосе – его необходимо вытащить. Если бензонасос обычный, то просто отключается шланг, отвечающий за топливо;
4. отключение питающего провода с форсунок при необходимости.

Для измерения выполняются следующие действия:

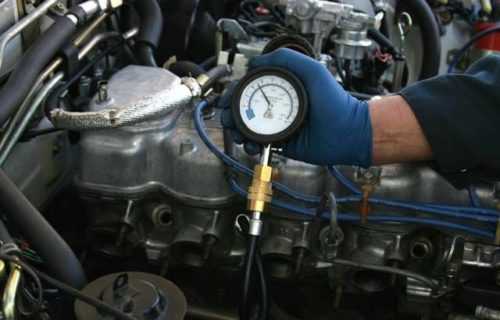

1. вкручивание компрессометра в проверяемый цилиндр;
2. нажатие педали газа до упора, чтобы полностью открыть дроссельную заслонку. Ключ зажигания начинаем вращать стартер. Вращение производится до тех пор, пока показатель прибора не перестанет расти – это и будет компрессия двигателя.

После полученного результата, необходимо сравнить с нормами, которые должны быть для данного двигателя. Если же результаты приближены к показателям нормы, то компрессия в двигателе хорошая и двигатель работает отлично, либо причина поломки двигателя не в этом.

Как проверить компрессию в двигателе

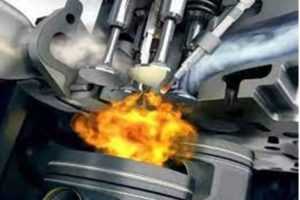

Компрессия – это максимальная величина давления, созданного движением поршня в отдельно взятом цилиндре двигателя при холодной прокрутке.

Она напрямую зависит от такого показателя, как степень сжатия, являющегося величиной, равной отношению объема цилиндра к объему его камеры сгорания.

По компрессии можно судить о состоянии деталей поршневой группы, так как низкое давление в камере сгорания – это прямое свидетельство их износа.

Зачем нужно проверять

Измерять компрессию рекомендуется хотя бы раз на каждые 15-20 тыс. км пробега. Ее отклонение в меньшую сторону приводит к тому, что топливная смесь не сжимается до необходимого уровня, и воспламеняется с замедленным темпом, вследствие чего двигатель перегревается, а его мощность существенно снижается.

Повышенная компрессия, наоборот, является причиной раннего воспламенения смеси, вследствие чего она детонирует, создавая дополнительные нагрузки на элементы поршневой.

При разности компрессии в цилиндрах одного двигателя воспламенение смеси будет происходить с разной интенсивностью, создавая дисбаланс в слаженной работе поршней и распределительного вала (валов).

К чему приводит низкая компрессия

Чаще всего компрессия в цилиндрах не увеличивается, а уменьшается. Это может быть следствием:

• износа или повреждения компрессионных колец;
• износа или прогорания клапанов;
• повреждения прокладки ГБЦ;
• трещины в ГБЦ.

Эти неполадки могут стать причиной:

• уменьшения мощности двигателя;
• ухудшения динамических показателей;
• увеличенного расхода топлива;
• «выгона» масла в корпус воздушного фильтра (в карбюраторных двигателях);
• попадания масла внутрь камер сгорания (мотор «ест» масло, что характеризуется сизым дымом выхлопа).

Обнаружив в своем авто перечисленные признаки, будьте готовы как минимум к замене поршневой, как максимум – капремонту двигателя. Но прежде чем приступать к его ремонту, стоит убедиться в том, что компрессия действительно низкая.

Как и чем измерить

Компрессометр

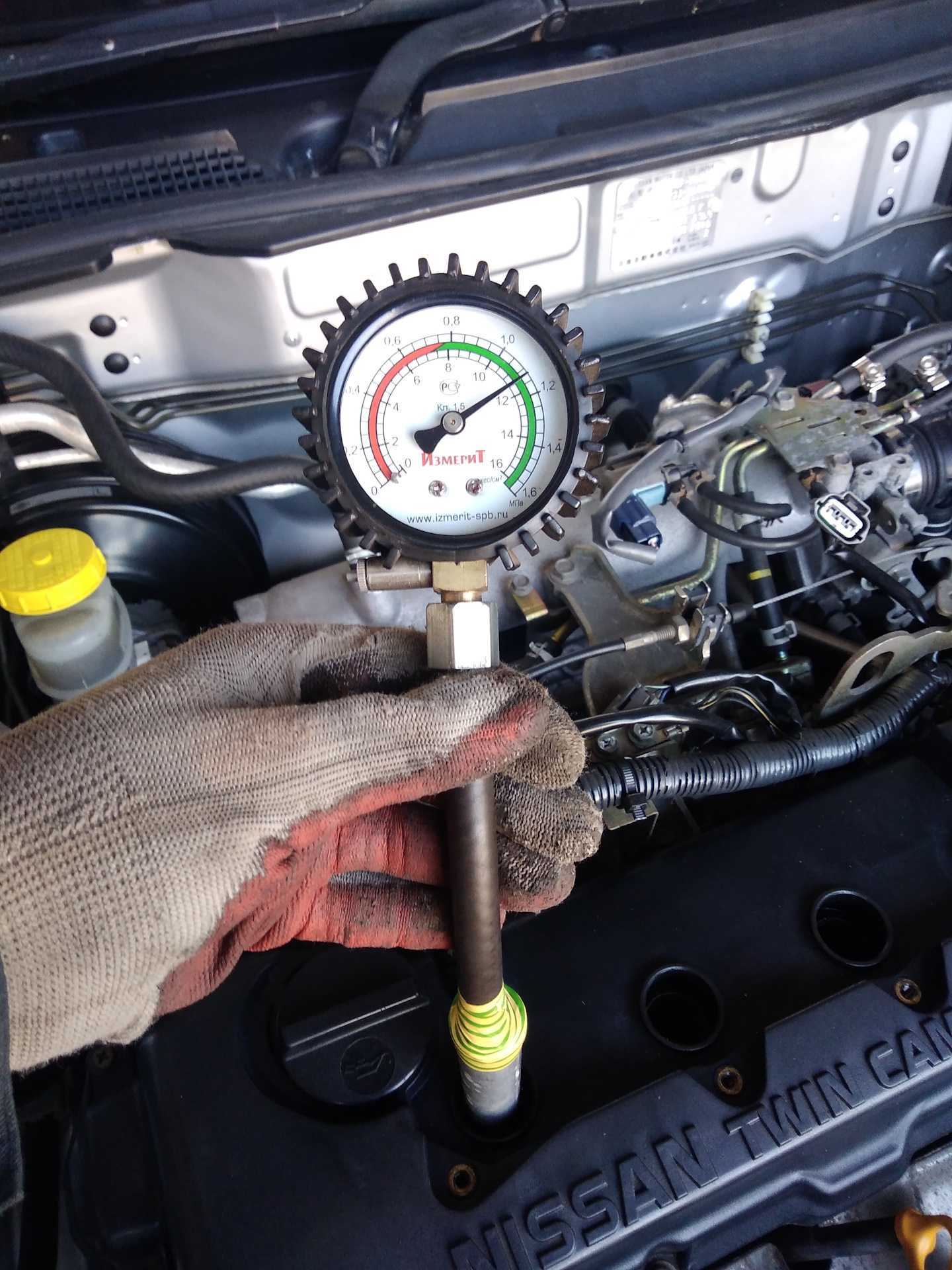

Измеряют компрессию специальным прибором – компрессометром. Он представляет собой манометр со шлангом, на конце которого находится штуцер, либо металлический с резьбой под свечное отверстие, либо же резиновый в виде конуса.

Процесс измерения компрессии при помощи компрессометра заключается в помещении штуцера в свечное отверстие и прокручивании коленвала стартером до достижения максимального давления.

Компрессию в цилиндре также можно не измерить, а проверить и сравнить с другими цилиндрами.

Для этого выкручивают все свечи кроме одной, и вручную (ключом за гайку крепления шкива генератора) проворачивают коленвал до достижения поршнем верхней мертвой точки.

Потом таким же образом проверяют второй цилиндр, третий и четвертый, и сравнивают приложенные усилия. Конечно, такой способ не сравнится с измерением при помощи компрессометра, однако может помочь понять, в каком из цилиндров возникла проблема.

Какой должна быть компрессия в автомобилях ВАЗ

Средний показатель компрессии для нефорсированных двигателей ВАЗ составляет 8-9 атмосфер, для форсированных, с уменьшенной камерой сгорания – 11-13 атмосфер.

Для того, чтобы точно определить нормативный показатель компрессии, воспользуйтесь таблицей, в которой указана степень сжатия в цилиндрах восьми- и шестнадцатиклапанных двигателей ВАЗ.

Количество клапанов	16	16	8
Объем двигателя, л	1,5	1,6	1,5	1,6
Диаметр цилиндра/ход поршня, мм	82/71	82/75,6	82/71	82/75,6
Степень сжатия	10,5	10,3	9,9	9,6

Как проверить самому

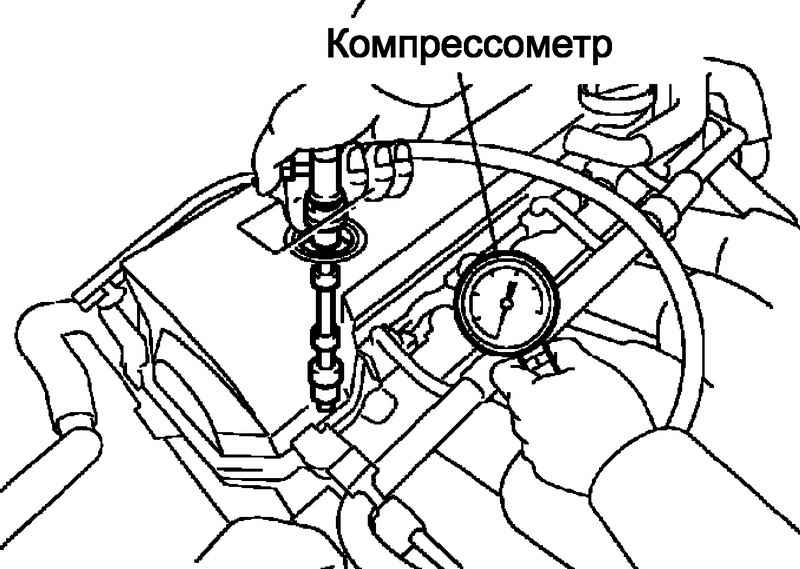

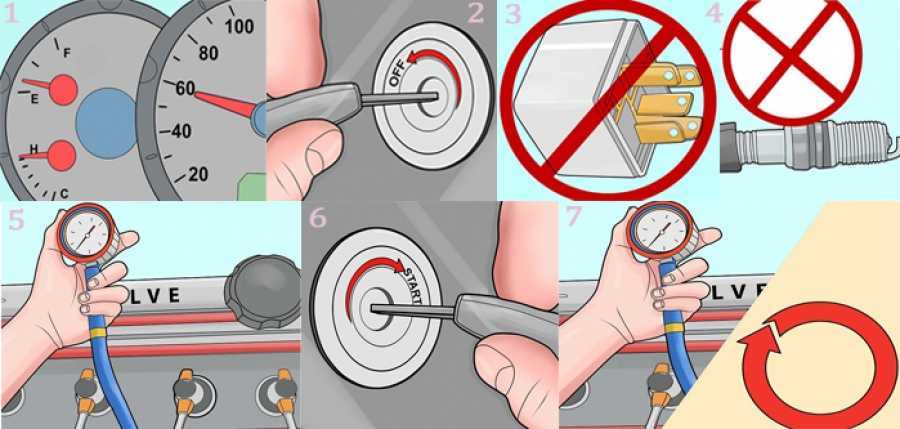

Имея под рукой компрессометр и помощника, замерить компрессию не составит никакого труда.

1. Прогрейте двигатель до рабочей температуры.
2. Перекройте поступление топлива в цилиндры. Для карбюраторных – отсоедините шланг, идущий от карбюратора к топливному насосу, для инжекторных – извлеките предохранитель топливного насоса и дайте двигателю поработать, пока не израсходуется топливо из системы.
3. Отсоедините все высоковольтные провода от свечей.
4. Выкрутите первую свечу, и вставьте на ее место штуцер компрессометра.
5. Попросите помощника запустить стартер на несколько секунд, пока стрелка манометра не перестанет двигаться вверх.
6. Снимите показания манометра и сравните их с нормативными.
7. Ту же процедуру проведите для всех цилиндров. Сравните показатели компрессии в цилиндрах.

Заключение

Получив неутешительные результаты измерений, предварительно оцените состояние поршневой. Можно также посоветоваться со специалистами, а также продиагностировать двигатель на СТО. Если диагноз с износом деталей элементов поршневой группы подтвердится – не тяните с ремонтом.

«Питер — АТ» ИНН 780703320484 ОГРНИП 313784720500453

Рекомендации и требования

Получить высокоточные результаты замеров можно, выполняя следующие рекомендации:

• стартер должен быть полностью работоспособным;
• выкручивать необходимо все свечи накаливания без исключения;
• подачу топлива требуется отключить;
• загрязненный воздушный фильтр следует заменить или на время отсоединить от впуска трубопровода подачи воздуха;
• силовой агрегат нужно заранее прогреть до 90 Цельсия.

Проводить работу удобнее с напарником, который будет выжимать до предела педаль газа. С нажатой до упора педалью крутить стартером двигатель нужно не менее 5 сек. Фиксировать при этом следует максимальные показатели.

Замер компрессии дизельного двигателя

В ДВС при сжатии под большим давлением, нагретый воздух до большой температуры и впрыскиваемое в необходимый период, в цилиндр дизельное горючее загорается. С целью получения нужной температуры в камере сгорания, необходима компрессия, которая измеряется в кг/см2 либо единице измерения бар.

Замер компрессии в двигателе, работающем на дизельном топливе один из основных этапов ремонта топливной аппаратуры. Износ рабочих поверхностей, приводит к снижению компрессии.

При плохой компрессии появляются трудности при запуске и службе мотора: неравномерная работа на холостых оборотах и при езде; затрудненный холодный пуск двигателя, троение ДВС, потеря мощности, увеличивается расход топлива.

Наименьшая компрессия с целью пуска дизеля, должна быть никак не меньше 22 кг/см2, в прохладную погоду характеристики должны быть больше, этим проще привести в действие агрегат.

Стоимость замера компресси в Автодизельцентр

Замер	Цена
Через инжектор CR	от 1550 руб. / за один цилиндр
Через механическую форсунку	от 850 руб. / за один цилиндр
Через свечу накала	от 700 руб./ за один цилиндр

ВНИМАНИЕ!

• Стоимость работ указана для автомобилей со сроком службы до 4-х лет. Для более старых автомобилей стоимость может быть увеличена или уменьшена.
• Стоимость работ указанных в прайс-листе может быть увеличена для некоторых автомобилей, в зависимости от труднодоступности узлов и агрегатов.
• Цены в таблице указаны без учета стоимости запчастей и расходных материалов.

Как происходит замер компрессии в двигателе

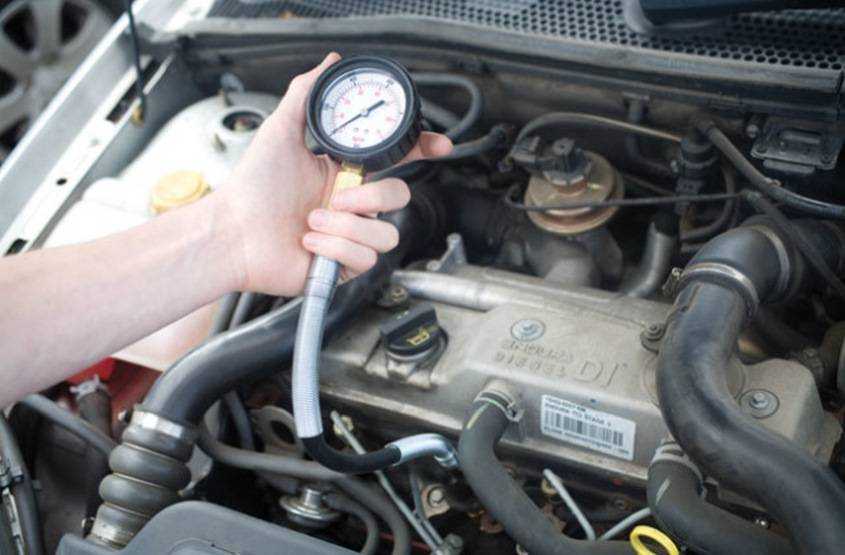

Снимем свечки накала либо форсунки с двигателя и измеряем компрессию в абсолютно всех цилиндрах и вписываем сведения. Для точного теста измерения компрессии, необходима температура окружающей среды 20°С. При измерении компрессии необходимо достаточно настроенная батарея, и четкое устройство (компрессометр).

Компрессометр обязан являться специализированным как раз для дизеля, у подобного устройства наиболее сильный манометр и принимаем во внимание одно условие, так как размер камеры сгорания на дизельном моторе весьма минимален, поэтому если трубка длиннее, а диаметр её внутреннего канала толще, данные компрессии будут заниженными, отличающиеся от действительных

В случае если компрессия малая, немаловажно установить, с чего же — с трудностей в поршневой группе либо с трудностей в клапанном механизме. И если точно установить, в таком случае, возможно, будет заняться устранением четкой предпосылки утраты компрессии

И если точно установить, в таком случае, возможно, будет заняться устранением четкой предпосылки утраты компрессии

В случае если компрессия малая, немаловажно установить, с чего же — с трудностей в поршневой группе либо с трудностей в клапанном механизме. И если точно установить, в таком случае, возможно, будет заняться устранением четкой предпосылки утраты компрессии

Самостоятельное измерение компрессии дизельного двигателя

Компрессия двигателя – давление, которое возникает в цилиндрах в тот момент, когда поршень доходит до «мертвой точки». Это важнейший параметр, по которому определяют степень работоспособности мотора (технического состояния клапанов, а также поршневой группы). От него зависит, насколько быстро заведется агрегат, его мощность, расход масла, скорость сгорания топлива. Низкое значение является причиной дымления, вибраций, потеков масла.

Измерение компрессии на дизеле

Для каждого типа двигателя существуют свои нормы степени сжатия воздуха в камере сгорания. Если значения ниже установленных производителем, то необходимо провести диагностику. При существенных отклонениях потребуется ремонт (замена колец, восстановление гильз).

Можно научиться делать замеры самостоятельно, чтобы не тратить время и деньги на поездки в автосервис. Основные правила:

Стартер должен быть исправен, а аккумулятор полностью заряжен (от этого зависит частота оборотов коленвала, а значит и точность измерения).

Мотор предварительно прогревают, потом глушат. Прогрев нужен для более точного результата, поскольку «на холодную» сила сжатия воздуха ниже.

Как проверить уровень?

Чтобы узнать о маленькой или слабой компрессии на свечи в первом, во втором или в другом цилиндре мотора, необходимо придерживаться следующих правил:

• силовой агрегат должен быть раскручен стартером до предельно высоких оборотов, для этого надо снизить вероятность потери энергии;
• процедура не должна проводиться на холодном двигателе, чтобы обеспечить максимальное сопряжение при температурах, наиболее близких к рабочим;
• предварительно нужно отключить и выкрутить свечи из цилиндров, чтобы не допустить образования сопротивления вращению;
• нужно отключить подачу горючего, чтобы моторная жидкость не смывалась со стенок цилиндров;
• необходимо максимально зарядить аккумуляторную батарею для эффективной раскрутки коленвала.

С помощью компрессометра

Для проверки уровня комперссии с помощью копрессометра:

1. Нужно прогреть автомобиль до рабочей температуры
2. Сбросить уровень давления в топливной рампе. После — необходимо опять запустить силовой агрегат.
3. Следующим этапом диагностики, который позволит понять причину падения компрессии, будет демонтаж наконечников, расположенных на свечах зажигания.
4. На следующем этапе нужно проверять, упала ли компрессия во всех четырёх цилиндрах мотора.

Таблица: результаты измерения

Причина проблемы	Признаки неисправности	Уровень компрессии, МПа
Заслонка полностью открыта	Заслонка закрыта
Силовой агрегат исправен	—	1,0-1,2	0,6-0,8
Трещина или другой дефект в перемычке поршня	появление синего дыма из глушителя, увеличенное давление в картере	0,6-0,8	0,3-0,4
Прогар поршня	цилиндр не может работать на небольших оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,5-0,5	0-0,1
Залипание колец в канавках поршня	цилиндр не может функционировать на малых оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,2-0,4	0-0,2
Задир поршневого элемента и цилиндра	неустойчивая работа двигателя на холостых оборотах; цилиндр не может работать на небольших оборотах; из выхлопной трубы идёт синий дым; давление в картере увеличено.	0,2-0,8	0,1-0,5
Деформирование клапана	Один или несколько цилиндров двигателя не могут работать на небольших оборотах	0,3-0,7	0-0,2
Прогар клапана	Один или несколько цилиндров двигателя не могут работать на малых оборотах	0,1-0,4
Залипание клапана	Один или несколько цилиндров двигателя не могут работать на невысоких оборотах	0,4-0,8	0,2-0,4
Появление дефекта на профиле кулачка распределительного вала (для двигателей, оснащённых гидротолкателями)	Один или несколько цилиндров двигателя не могут работать на невысоких оборотах	0,7-0,8	0,1-0,3
Увеличение объёма отложений и нагара в камере сгорания вместе с износом колец и маслосъёмных колпачков	Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым	1,2-1,5	0,9-1,2
Естественный износ элементов поршневой группы	Увеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым	0,6-0,9	0,4-0,6

Проверка маслом

Проверка маслом осуществляется с помощью 15-20 грамм смазки, которая заливается в некорректно работающий цилиндр.

После чего необходимо произвести проверку:

• тепловых зазоров клапонов на каждом цилиндре;
• мотора;
• смазочного материала.

Затем производится сборка мотора и его запуск, выполняется диагностика расширительного бачка охладительной системы.

Видео: проверка компрессии без использования компрессометра

Канал «Секретный ГАРАЖ» представил видеоролик, в котором показан способ проверки давления в цилиндрах мотора без использования компрессионного оборудования.

Степень сжатия

Для более полного понимания темы, несколько слов о степени сжатия, которое в отличии от компрессии является не показателем давления, а конструктивным критерием рабочего цилиндра двигателя, отражающим его объёмные характеристики. Во многом данный критерий влияет на термодинамический процесс возгорания смеси в цилиндре и рассчитывается конструкторами с учётом предельных нагрузок выделяемой энергией в рабочем цикле.

Формула степени сжатия

Учитывая характер воспламенения топлива, в зависимости от конструкции и динамических характеристик у дизельных двигателей степень сжатия может варьироваться от 14 до 18 единиц.

Основная часть бензиновых силовых агрегатов имеет более низкий данный показатель от 6 до 12. Отдельные модели современных бензиновых двигателей могут имеют степень сжатия до 14 единиц.

Во многом показатель сжатия моторов зависит от октанового числа используемого топлива, наличия турбонаддува и предварительного охлаждения нагнетаемого воздуха, способа подачи топлива в цилиндры.

Рабочий ход цилиндра

Так, всем известен факт манипуляции автолюбителями, который выражается увеличением степени сжатия двигателей с помощью шлифовки головки цилиндров, уменьшая объём камеры сгорания. Таким образом повышается мощность двигателя, но в связи с нарушением баланса нагрузок в конструкции двигателя интенсивность износа и потеря моторесурса агрегата, в зависимости от роста показателя сжатия, увеличивается. В отдельных случаях чрезмерное, не обоснованное расчётами конструкторов, увеличение степени сжатия может приводить к детонации в работе двигателя и его поломке.

Зачем доливать масло в цилиндры

Проблема с кольцами, поршнями, клапанами или прокладкой диагностируется точнее путем заливки в тестируемый цилиндр около 3-5куб. см масла. Немедленное увеличение компрессии после добавки масла уже на первом такте укажет на поршневые кольца. Если компрессия изначально низкая, далее было залито масло, но поднять компрессию не удалось, тогда вероятны утечки через прокладку ГБЦ.

Наиболее часто компрессия падает только в одном цилиндре. В этот цилиндр с наименьшей компрессией нужно залить около 5 «кубиков» чистого моторного масла. Масло в процессе заливки должно попасть не на днище поршня, а на стенки гильзы цилиндра. Далее замер компрессии повторяется. В случае роста давления относительно показаний в других цилиндрах вполне вероятно, что поршневые кольца закоксованы, произошло их залегание или разрушение.

Также отсутствие изменений в показаниях после заливки масла может указывать на то, что клапана не до конца прилегают к сёдлам. Возможен прогар клапана или разрушено седло клапана, могут быть неправильно отрегулированы зазоры клапанов.

Для диагностики повреждений прокладки ГБЦ, прогара поршня или трещин в теле поршня необходимо установить поршень ближе к верхней мертвой точке (ВМТ), что соответствует такту сжатия. Далее нужно осуществить подачу в цилиндр порции воздуха под давлением около 2 — 3 атмосфер.

Если прокладка головки блока окажется повреждена, тогда будет слышен звук выходящего воздуха из свечного колодца, расположенного рядом. Воздух, выходящий через карбюратор, означает отсутствие нормальной посадки впускного клапана. Дополнительно снимается пробка маслозаливной горловины. Если воздух идет оттуда, вероятен прогар или трещина в поршне. Воздух в выпускном тракте укажет на неплотное прилегание или прогар выпускного клапана.

Для максимальной точности рекомендуется использовать комбинированный способ замера компрессии (замер «на холодную» и «горячую», с открытой и закрытой дроссельной заслонкой). На начальном этапе замерить компрессию в цилиндрах бензинового агрегата нужно при открытой заслонке. Затем свечи зажигания, свечи накала или дизельные форсунки (зависимо от типа ДВС) ставятся на место и двигатель запускается. Необходимо прогреть мотор, а после промерять компрессию (при закрытом дросселе для бензиновых моторов).

Мерить компрессию на холодном двигателе нужно тогда, когда завести мотор не удается. Двигатель «на холодную» не заводится по причине критического износа ЦПГ, а также в результате залегания поршневых колец. На холодном ДВС давление в таких случаях падает в два и более раза. Прогрев двигателя позволяет  увеличить компрессию, после чего агрегат приемлемо заводится «на горячую».

Отдельно рекомендуется производить замеры компрессии на холодном дизельном моторе. Показатель замеров в дизеле зависит от присутствия масла в цилиндрах. Перед замером компрессии дизеля двигатель должен постоять не менее 2 часов.

Это время необходимо для  того, чтобы остатки масла полностью стекли обратно в картер двигателя. Падение показателя компрессии для холодного дизельного двигателя ниже 18 атмосфер будет означать, что запуск такого мотора практически невозможен. Если показатель после прогрева не поднимается выше отметки в 24 атмосферы, тогда мотор необходимо ремонтировать.

Низкая компрессия и как понять, в чем проблема: ЦПГ, кольца или клапана

Как уже было сказано, снижение компрессии может возникать по разным причинам. При этом достаточно часто к этому приводит залегание, износ или разрушение поршневых колец. Чтобы проверить кольца на месте без разборки двигателя, можно воспользоваться доступным способом проверки при помощи моторного масла. Под рукой нужно только иметь свечной ключ, немного масла и шприц.

• После того, как был выявлен проблемный цилиндр и показания компрессии зафиксированы, через свечное отверстие нужно залить шприцем около 20-30 мл. чистого масла.
• Затем отверстие нужно закрыть и прокрутить двигатель стартером. Это нужно для того, чтобы смазка растеклась по цилиндру.
• Далее производится повторный замер компрессии в этом цилиндре.

В том случае, если компрессия явно повысилась или даже приблизилась к нормальному показателю, тогда вполне вероятно, что изношены следующие элементы ЦПГ: поршни, кольца или сами стенки цилиндров. При этом масло «уплотнило» имеющиеся дефекты, позволяя добиться необходимого сжатия смеси в цилиндре.

Если же показатель компрессии после заливки масла повышается незначительно, тогда вполне возможны проблемы с клапанами (например, прогар клапана и т.д.). Также могут быть сильно повреждены поршневые кольца, а также пробита прокладка ГБЦ.

Полное отсутствие каких-либо изменений означает, что герметичность камеры сгорания нарушена по причине каких-либо проблем с клапанным механизмом. Вполне возможно, что клапана неплотно прилегают к седлам, то есть необходимо их регулировать, притирать и т.д. Также не следует исключать трещины и пробои в БЦ или ГБЦ.

Как сделать замер компрессии двигателя правильно:

На показатель компрессии оказывает воздействие техническое состояние силового агрегата и условия, при которых осуществляются замеры, поэтому измерять компрессию всегда следует одним и тем же методом и в одинаковом режиме.

условия для замера компрессии

Замеры, как правило, проводятся в таких условиях:

1. Исправный стартер.
2. Заряженный аккумулятор.
3. Отсоединенный топливный шланг.
4. От катушек отключенные низковольтные провода.
5. Во всех цилиндрах вывернутые свечи.
6. Снятый воздушный фильтр.
7. Открытая дроссельная заслонка.
8. Разогретый до требуемой температуры силовой агрегат.

замер компрессии при помощи компрессометра и свечного ключа

Сама процедура измерения компрессии осуществляется с помощью свечного ключа и компрессометра. Компрессометр следует вставить в отверстие от выкрученной свечи в одно время с запуском силового агрегата на холостом ходу и удерживать, пока не перестанут расти показания на шкале. Подобные манипуляции необходимо проводить со всеми цилиндрами мотора.

Измерение компрессии в дизельном двигателе

1. Для того, чтобы отключить поступление дизеля в мотор, нужно отключить от электропитания клапан подачи топлива. Также это можно сделать зажимом рычага отсечки на насосе высокого давления.
2. Измерения на дизельном двигателе производятся специальным компрессометром, который имеет свои особенности.
3. При проверке не нужно жать педаль газа, так как в таких ДВС нет дросселя. Если же он есть, перед проверкой его необходимо прочистить.
4. Каждый тип двигателя снабжен специальной инструкцией о том, как проводится измерение компрессии на нем.

Замер компрессии на дизельном двигателе.

Замер компрессии на инжекторном авто

Стоит помнить, что замеры компрессии могут быть неточными. При измерениях по большей части нужно учитывать разницу давления в цилиндрах, а не среднюю величину компрессии.

Обязательно стоит учитывать такие параметры как температура масла, двигателя, воздуха, скорость вращения мотора и т.д. Только с учетом всех параметров можно делать вывод о степени износа поршней и других деталей, влияющих на компрессию. И как результат всех этих неисправностей давать заключение о потребности проведения капитального ремонта двигателя.

Анализ показателей компрессометра

Измерение компрессии в цилиндрах чаще всего дает следующие результаты:

1. Показатель давления находится в пределах 11-15 при разности в отдельных цилиндрах не более 1. Это означает, что показатель в норме, но для правильности выводов нужно сверить данные с технической документацией автомобиля.
2. Наличие в отдельных цилиндрах давления гораздо меньшего, чем в остальных, свидетельствует об имеющейся неисправности. Если проблема заключается в цилиндре, через свечное отверстие заливают 5-10 мл. моторного масла и повторяют замер. Существенно повысившаяся компрессия говорит об износе или залегании поршневых колец. Устранение такой поломки заключается в раскоксовывании колец двигателя.

Если компрессия не изменилась, то проблема заключается в герметичности закрытия клапанов, а именно в плохом их прилегании, прогорании или неправильной регулировке. Как вариант, возможно прогорание поршня, прокладки блока цилиндров или трещина в головке блока.

Для поиска места поломки применяется компрессор. Процедура поиска выполняется следующим образом:

1. Поршень в проверяемом цилиндре ставят в ВМТ.
2. Автомобиль ставится на ручной тормоз и включается 4 или 5 передача.
3. Компрессором нагнетается в цилиндр давление и контролируется утечка воздуха:

• При шипении, отдающем в соседний цилиндр, воздух проходит через прогоревшую прокладку блока цилиндров. В этом случае прокладку придется заменить;
• При пробое в системе охлаждения, откручивается пробка в радиаторе или расширительном бачке. При наличии утечки будет наблюдаться увеличение уровня антифриза, или идущие из жидкости пузыри;
• При шипении в коллекторе или из глушителя, проблема заключается в неплотно прилегающем клапане.

Как померить компрессию в двигателе

Прибор для измерения компрессии присоединяется к свечному отверстию. Вращается стартер. На манометре возникает давление. По максимально возросшему давлению судят о состоянии цилиндро поршневой группы.

Анализ измерений

Существует мнение, что разность показания манометра между цилиндрами в 0,5-1 bar говорит о неисправности в поршневой группе. И двигатель требует ремонта. Но на самом деле с точной уверенностью сказать этого нельзя. Потому что изначально цпг не герметичная система.  Потери давления присутствуют даже на совершенно новом обкатанном двигателе. Речь идет о среднем допустимом давлении, при котором происходит воспламенение и расширение горящих газов. Стартер создает небольшое количество оборотов. На заведенном двигателе даже на холостых оборотах картина изменится в лучшую или худшую сторону.

  По этому с уверенностью можно только сказать. Что если компрессия ниже 9 bar то существует проблема требующая вмешательства. Но нет возможности определить в каком именно месте возникла проблема.

 Дедовский способ определения источника проблемы. Заключается  в следующем. При замере компрессии обнаружено низкое давление в цилиндре. Добавляют 5-10 моторного масла в камеру сгорания.

• Если давление повысилось. Проблема в гильзе или поршневых кольцах.
• Давление осталось неизменным значит причина в клапанах или прокладке.

Но это не правда. Потому что давление повысится в любом случае. Так как масло уплотнит поршневые кольца с гильзами. И давление возрастет даже если существует прогар клапанов или прокладки.

Говорить о детальной диагностике неисправности цилиндро-поршневой группы при использовании компрессометра  не приходится. Детально определить неисправност возможно если применить другой прибор. Для измерения давления камере сгорания.

Инструкция по проверке компрессии в двигателе

Далее дана пошаговая инструкция по определению компрессии на бензиновом карбюраторном или инжекторном двигателе.

1. Прогреваем мотор.
2. Снимаем насвечники со свечей зажигания.
3. У моделей с карбюратором надо сбросить клемму коммутатора.
4. Отсоединяем шланг бензонасоса, чтобы исключить подачу топлива в камеры сгорания. Можно проводить измерения, не отсоединяя топливную магистраль, но тогда бензин попадет на зеркало цилиндра и может снять масляную пленку, что впоследствии приведет к задирам.
5. Выкручиваем все свечи из своих посадочных мест, чтобы обеспечить коленвалу минимальное сопротивление вращению.
6. Вкручиваем шланг измерительного прибора в резьбовое соединение.
7. Помощник садится за руль, выжимает до упора педаль газа и проворачивает стартер. Стрелка манометра начнет колебаться и остановится в определенном положении. Чтобы грамотно определить компрессию, необходимо ограничиться первыми четырьмя качками. То есть двигатель должен сделать один рабочий цикл. На работающем моторе после этого откроется выпускной клапан и давление упадет. Поэтому даже неисправный агрегат может «надуть» неплохие значения.
8. Осуществляем проверку во всех четырех цилиндрах, анализируем результаты.

Порядок определения компрессии на дизельных агрегатах принципиально схож с инструкцией, но есть несколько моментов:

1. На дизеле установлены свечи накаливания. Проверять компрессию надо через эти технологические отверстия.
2. Питание осуществляет не карбюратор или инжектор, а топливный насос высокого давления (ТНВД). Если двигатель оснащен архаичным механическим ТНВД, то можно использовать запорный кран, а затем демонтировать топливную магистраль. Для выключения электрического устройства достаточно просто извлечь соответствующий предохранитель из блока.

Также возможна ситуация, когда померить компрессию на горячем моторе попросту невозможно. Это происходит, когда:

• автомобиль попросту не заводится;
• мотор снят с транспортного средства.

В таком случае приходится мерить компрессию на холодную. При отсутствии аккумулятора подсоединяется пусковое устройство. Процедура не отличается от вышеописанной абсолютно ничем. Однако показания компрессионного прибора априори будут ниже из-за наличия тепловых зазоров в моторе. От оптимального значения стоит отнять 25-30%.

Если на агрегате нет стартера, то замерить компрессию можно при помощи специального пневмотестера. Прибор загоняет воздух в цилиндр и создает там максимальное давление. А второй циферблат показывает количество утечки.

Если под рукой нет специализированных приборов, то можно проверить наличие компрессии в домашних условиях. В свечной колодец вставляется плотная тряпка и проворачивается стартер. Исправный двигатель при должной компрессии попросту вытолкнет ее за счет создавшегося давления. Некоторые умельцы даже создают свои самодельные компрессометры, однако их исправность вызывает сомнения.

Подробнее разобраться во всех нюансах процедуры поможет видео, расположенное ниже.

Заключение

Проверка компрессии в цилиндрах двигателя является обязательной процедурой для тех, кто ищет неисправности в работе «сердца» своего автомобиля. Однако профессионалы не используются результаты замеров, как абсолютные

Полученные данные подсказывают, на что следует обратить внимание в первую очередь

Как повысить компрессию в двигателе? Способы повышения давления могут быть различными. Всё зависит от найденной неисправности. В одних случаях хватает использования более вязкого масла, различных присадок для мотора, замена колец. В других случаях требуется капитальный ремонт силового агрегата. Поэтому, увеличить компрессию возможно в тех случаях, когда была правильно обнаружена причина её снижения.
