Обслуживание, ремонт генератора renault (рено)

Видео по замене на моторе с ГУРом и кондиционером

Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Всё зависит от комплектации – в ней могут присутствовать ГУР с кондиционером ( рис. 1 ) либо только ГУР ( рис. 2 ). В варианте без ГУРа ремень передаёт усилие на генератор.

Натяжной ролик присутствует в первых двух вариантах. Для третьего случая предусмотрено следующее: усилие, то есть натяжение, регулируется после ослабления винта 5 ( рис. 3 ).

Регламент для всех комплектаций – одинаковый. Согласно ему, осмотр и проверку состояния ремня выполняют каждые 15 тыс. км. А замену проводят через 60 тысяч км пробега. И даже если внешнее состояние будет хорошим, замену выполняют всё равно.

Когда менять и как выбрать

Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2021 г.в.).

Ремень нужно заменить, если есть такие дефекты:

• На боковинах есть расслоения и трещины.
• Поверхность зубьев изношена.
• Имеются следы масла.

Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.

Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу. Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно. Иногда для устранения проблемы достаточно его просто подтянуть, но при сильном износе приходится ставить новую деталь. Ещё одной причиной сбоёв в работе может стать выход из строя подшипников.

Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.

хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.

Иногда на разборках предлагают оригинальные б/у запчасти, которые можно купить по выгодной цене. Производитель рекомендует устанавливать устройства от Bosch и подбирать их в соответствии с номером из каталога.

Recommendations

Comments 46

Ребят хотел узнать подойдет ли ремень 6pk1818 на логан 2013 8 клапанов?

А с чего вы взяли, что ваша помпа и сальники пройдут еще 90 тыс км, из-за такой мелочи если вдруг потечет менять все заново! Сальник стоит руб 200-250 и помпа думаю тыс 1500 и смысл на этом экономить?

Вообще то на сегодняшний день пробег у меня 357000 км и сальник, так и стоит родной, смысл менять его?

ебануться)))что у вас за рено -то такое бессмертное! Один пишет что у него помпа 160 тыс родная ходит))у вас сальник 350 тыс прошел!

Так это мой же пост)), скажу тебе больше, термостат я поменял родной после 300т/км, а подшипники задние ступичные родные так и бегают, я хз, что люди с этими машинами делают, что постоянно меняют всё попало.Рейка загремела на 320000,подтянули болт и вот тысяч 40 норм.

Не нашел про помпу. На каком пробеге меняли ?

Доброго времени суток!все подробно изложено-разжевано, спасибо!вот вопрос только возник-у меня сандеро 11года, т.е. 6лет…пробег около 30т…вот подумываю над заменой ремня грм и всего сопуствующего при этой замене, думаю время подошло, как считаете?и еще вопросик-машина без кондея, ремень будет отличаться если есть кодиционер?заранее благодарен!

11 года 30т пробег? У меня 12 года и сейчас 335700 пробег

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Как снять и установить новый стартер

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

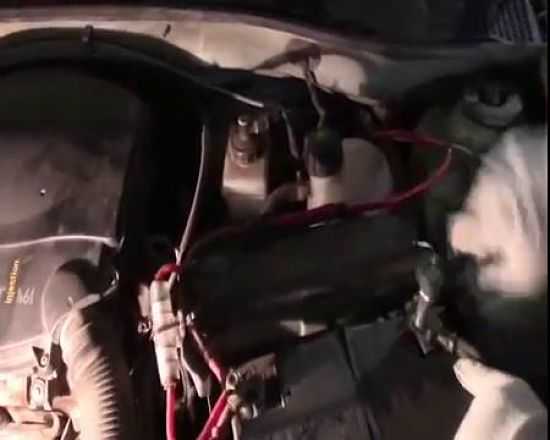

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

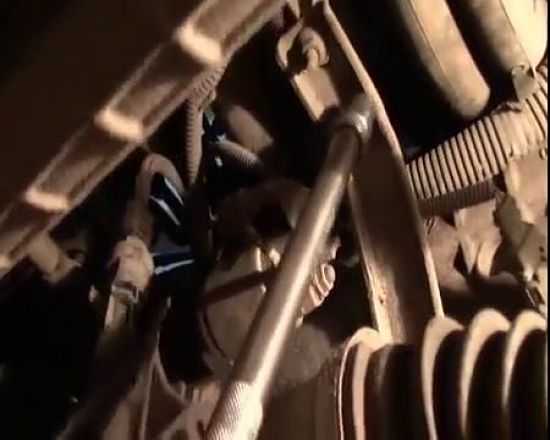

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

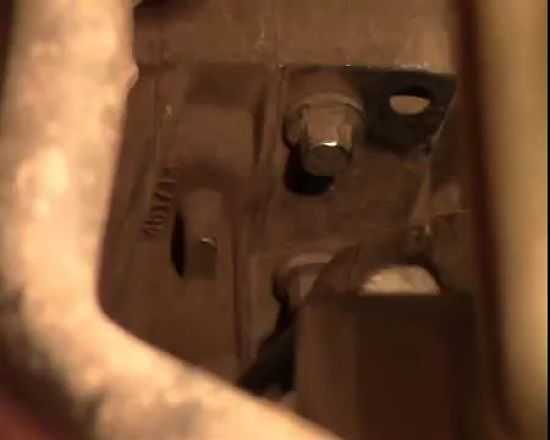

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам

Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

• Замена ремня генератора Рено Логан
• Замена термостата Рено Логан
• Причины по которым не заводится двигатель Рено Логан

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Как заменить шкив?

Чтобы осуществить ремонт генератора, рекомендуем склониться к исполнению пунктов нижеприведенной инструкции. А также знать, как снять генератор на автомобиле Рено Логан.

1. Вывешиваем авто посредством уже указанных здесь устройств.
2. Также демонтируем колесо в паре с подкрылком.
3. Для улучшения доступа можно извлечь фару правой стороны. Теперь ослабляем степень натяжения ремня между шкивами генератора и кондиционерного компрессора.
4. Откручиваем болты, которыми удерживается генераторный узел.
5. Отсоединяем клеммы «плюс» как с самого генератора, так и с АКБ.
6. Путем нехитрых покачиваний отводим генератор в направлении к выпускному коллектору, а затем полностью извлекаем.
7. Положив «пациента» на верстак или подходящий стол, демонтируем реле-регулятор и проверяем степень износа щеток.
8. Берем специальное съемное приспособление и отворачиваем шкив в направлении, обратном вращению вала генератора.
9. Закручиваем новый шкив и уверенно совершаем сборку всех элементов узла в обратном алгоритме.
10. Если реле или щетки «просят» замены, производим это без сожаления.

У большинства отважившихся на подобный ремонт владельцев отсутствует под рукой потребный съемник. Не стоит впадать в депрессию, ведь победить шкив возможно иным методом, описанным ниже.

1. Берем подходящую «болгарку» и аккуратно прорезаем глубокую «канавку» в шкиве, но не задеваем сам вал ротора.
2. Затем самым популярным набором инструментов (молотком и зубилом) раскалываем шкив пополам.
3. Смазываем посадочное место на валу литолом или иным компаундом, закручиваем новый шкив и монтируем весь узел.

Как оказалось, самостоятельно выполнять ремонтно-профилактические процедуры генераторной установке и ее элементам-спутникам на авто Renault Logan не составляет особого труда. Смело решайтесь на данные «операции» — сэкономите средства и заимеете ценный опыт. Если у вас наблюдается дефицит времени, недостаточная уверенность и отсутствие потребного инструмента, только тогда стоит обратиться к сервисным услугам.

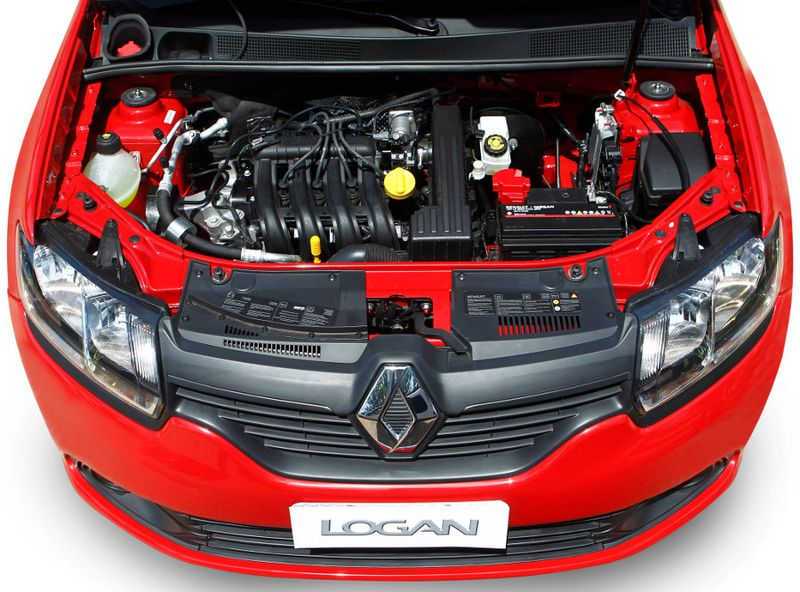

Устройство двигателя Рено Сандеро 1.6 16V

Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.

Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов. Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосьемное.

Подготавливаем все для замены своими руками

Замена ремня ГРМ на Рено Сандеро однозначно не из простых – потребуются некоторые навыки и сноровка

Данная статья существенно поможет будущим водителям, которые решили при замене столь важной комплектующей обойтись без помощи автосервиса

Вначале следует запастить оригинальными запчастями. К таковым могут быть отнесены:

Производитель присваивает комплекту ГРМ артикул 130C17529R, а рекомендуемыми аналогами могут быть Bosch 1 987 946 524 и Febi 21725, а также Contitech CT988K2. При сравнении покупок оригинальных и нештатных комплектующих, приобретение последних не совсем целесообразно. Опыт многих автовладельцев Рено показывает, что комплект от изготовителя имеет более высокий ресурс службы, чем неоригинальный. У штатной детали и цена на порядок ниже.

Следующий аспект – использование инструментария. Для работ специального оборудования не требуется, поэтому походов в автомагазины для их приобретения можно избежать. Есть один нюанс – желательно имеет храповичок с гибкой головкой. Он позволяет ловко окручивать детали при сильном ограничении в подкапотном пространстве.

Комплект ключей при работе с ГРМ должен иметь в наличии следующие номера:

• на 8 мм;
• №10;
• на 13 мм;
• №15;
• на 16 мм;
• №18;
• «Торкс» размером 40 мм;
• ключ для снятия колес;

Также необходимо запостись автогерметиком. Он будет использован для смазывания болтов защиты ролика, которая предотвращает попадание влаги на механизм и препятствует коррозийным процессам.

Кроме подъемника, которым будет приподыматься автомобиль, также следует иметь под рукой более надежный упор – пенек и брусок из дерева. Он поддерживает двигатель, чтобы была возможность ослабить ременную передачу и снять привод.

Что стоит знать?

Если автовладелец не проявил должного внимания к состоянию щеток, напомнить о вероятной проблеме помогут следующие симптомы: Уменьшение напряжения в бортовой сети, что может стать причиной выхода из строя или некорректной работы оборудования. Ухудшение освещенности салона транспортного средства, а также проблемы в работе источников головного света уменьшается яркость их свечения. Самостоятельное отключение элементов электрооборудования Логана без видимых на то причин.

Быстрый разряд АКБ транспортного средства, с зарядом которого впоследствии возникают серьезные проблемы.

Появление упомянутых симптомов свидетельству автовладельцу о необходимости проверки старых щеток, а, возможно, и их замены. Если этот параметр меньше пяти миллиметров, требуется установка новой детали. Как это сделать, можно посмотреть на видео или изучить в инструкции по обслуживанию авто.

Ремонт генератора Рено Логан

Щетки генератора часто изнашиваются одновременно с регулирующим реле, а замена этой детали может производиться только в комплексе. Такая особенность встречается на моторах объемом 1.

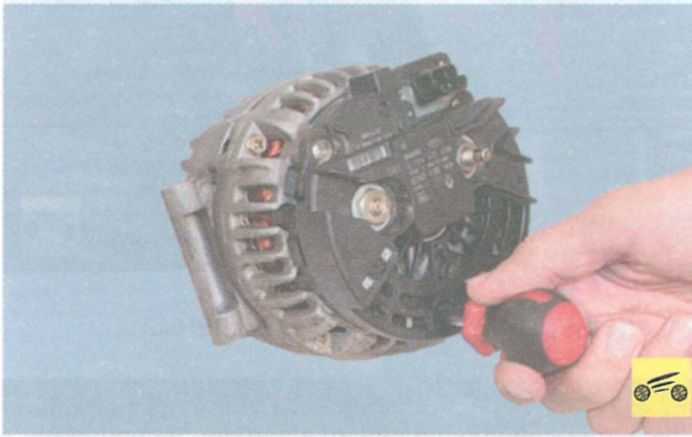

Замена щеток генератора Рено Логан: Открутите винт, который удерживает заднюю крышку генератора Логана. Выкрутите парку гаек и демонтируйте задний кожух источника питания

Убедитесь, насколько легко щетки перемещаются в держателе, и обратите внимание на высоту их выступания над поверхностью. Если этот показатель меньше пяти миллиметров как отмечалось выше , регулятор требуется заменить вместе с держателем щетки. Берите омметр мультиметр , и с его помощью измерьте сопротивление роторной обмотки

Для этого подсоедините щупы к контактным кольцам

Берите омметр мультиметр , и с его помощью измерьте сопротивление роторной обмотки. Для этого подсоедините щупы к контактным кольцам.

Затем открутил упор генератора и два болта, крепящие его к блоку. Небольшая хитрость — чтобы подлезть через арку к нижнему болту, надо немного опустить двигатель. Немного открутил три болта верхней крышки ГРМ и двигатель опустился сантиметра на 2. Для оттяжки натяжного ролика использую ключик с веревочкой. Надеваю на ролик, а веревочку просовываю Маргоше в ноздрю. Тяну веревочку на себя и снимаю ремень.

Не забыв отсоединить провода, с помощью грубой силы и какой-то там матери вытащил гену. Мешаются всякие шланги, но в целом все пропихивается и даже без мыла: И вот он предстал передо мной уже второй раз за год во всей красе.

На что жалуетесь, больной? Во второй раз делать все уже гораздо проще. Пластиковая крышка сидит на защелках — просто отверткой поддел и все.

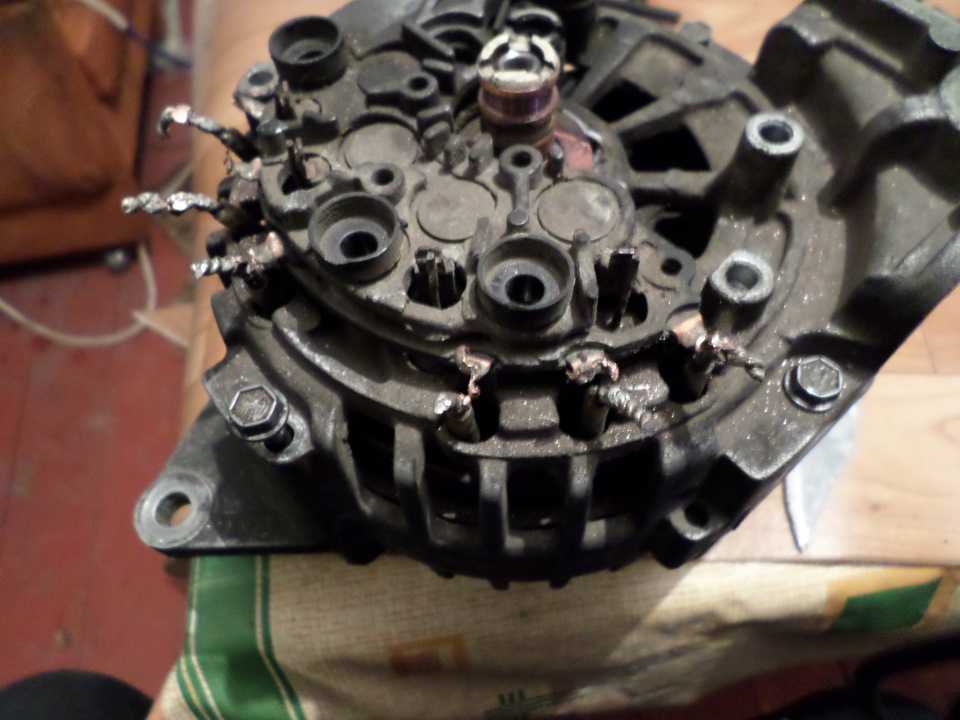

Под ней регулятор на трех болтиках. Регулятор и диодный мост. Но с работой еще справлялись. В прошлый раз бегал по гаражам за съемником, а теперь прикупил такой девайс себе в арсенал за руб. Задняя крышка сдергивается с подшипника, а он сидит на валу, поверх ножек контактных колец. Сдернул его съемником за 3 секунды.

А ну-ка, подшипник, слезай с вала! Пошатав ротор, сидящий в передней крышке, я немного приуныл. Летом менял подшипник поставил Trialli, каталожный номер , прошел он всего 11 тыщ, а уже болтается как хрен в стакане.

К слову, родной подшипник, отходивший тыщ, вообще без люфта был, только шелестел. Задний подшипник оказался вроде еще ничего. Чтобы снять передний подшипник, пришлось опять откручивать шкив. По сравнению с прошлым разом, поддался он уже легче. Для откручивания использовал две сваренные гайки на 24 и торкс на Переднего подшипника зелененький хватило на 11 тыщ. Рядом подшипник на замену Ну все, родной, веди себя хорошо! Снял ротор и принялся выколупывать старые кольца.

Они очень плотно насажены на вал, а в том месте, где крепятся к выводам ротора — залиты черной твердой смолой. В разных отчетах я читал, что народ как-то отверточкой ее отколупывает и освобождает контакты. Лично я вновь вспомнил какую-то там матерь — настолько твердая была эта смола.

В итоге, вместе с ней были благополучно отколупнуты и контакты. Зажатые в них кончики обмотки ротора так же благополучно отвалились и стали совсем коротенькие.

Прикинув новые колечки по каталогу Cargo, руб я понял, что соединить их с проводами не удастся. Вообще аплодирую стоя тем, кто такую участь избежал. Разогнуть соединение очень тяжело было бы и проволочки очень хрупкие. Немного грубой силы во имя новой жизни Гены. В итоге не обошлось без «колхоза». Покупать новый ротор из-за такой шняги очень не хотелось и решил удлинить проволочки путем припаивания к ним аналогичного по сечению куска. Так как с завода эти выводы просунуты под крыльчатку и там основательно зажаты в пластмассе, выдернуть их не удалось.

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

• Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
• Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
• Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный ремонт генератора на Логане с кондиционером и без него.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

• Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
• Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено Логан одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
• Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
• После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
• Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
• Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

Генератор Renault Logan

Каждый автовладелец знает о том, что генератор — это самый главный источник энергии. Его принцип работы – преобразование энергии механического типа в электрическую. Если данный узел неисправен, то передвигаться на таком автомобиле невозможно. Завод-производитель оснащает Renault Logan двумя типами генераторов. Первый из них – генератор собственного производства Renault с артикулом 7701477694. Это трехфазный генератор переменного тока, стоимость которого колеблется в районе 18000 — 20000 рублей. Сила тока составляет 98А, а напряжение – 14 В.

У генератора отсутствует ременной шкив, а крепление на ножках. Второй генератор, устанавливаемый на автомобиль, имеет артикул 8200727051. Стоит он немного дешевле. На официальном сайте запчастей для Рено Логан его можно приобрести за 17880 рублей. Сила тока данного агрегата немного больше: 100А, а напряжение такое же, как и у предыдущего.

Однако совсем не обязательно при поломке приобретать оригинальный генератор, так как сегодня существует множество аналогов, которыми можно его заменить. В таблице приведены наиболее популярные генераторы аналогового типа с артикулами и ценой, которые можно установить на Рено Логан.

Генератор	Артикул	Стоимость, в рублях
SAT	ST8200386806	7500
WAI	23751N	9200
Vizit-Auto	CA1628IR	8000
Valeo	439661	14500

Когда менять?

В процессе планового ТО внимание, как правило, уделяется другим моментам — состоянию масла в двигателе, замене расходных материалов и решению прочих задач. О необходимости проверки щеток многие забывают

По этой причине износ этой детали часто становится неожиданностью для автовладельца, а признаки неисправности и вовсе приводят в ступор.

По заявлению мастеров на СТО частота замены щеток составляет в среднем 50 000 км. Периодически рекомендуется осуществлять их осмотр и убеждаться в нормальной функциональности изделия. Это позволит избежать проблем с эксплуатацией авто

Важно, что для проверки детали нет необходимости снимать генератор и производить сложные работы

Если автовладелец не проявил должного внимания к состоянию щеток, напомнить о вероятной проблеме помогут следующие симптомы:

• Уменьшение напряжения в бортовой сети, что может стать причиной выхода из строя или некорректной работы оборудования.
• Ухудшение освещенности салона транспортного средства, а также проблемы в работе источников головного света (уменьшается яркость их свечения).
• Самостоятельное отключение элементов электрооборудования Логана без видимых на то причин.
• Быстрый разряд АКБ транспортного средства, с зарядом которого впоследствии возникают серьезные проблемы.

Появление упомянутых симптомов свидетельству автовладельцу о необходимости проверки старых щеток, а, возможно, и их замены. Чтобы проверить работоспособность уже установленных деталей, достаточно отбросить «минусовой» проводник от АКБ, демонтировать регулятор напряжения и оценить, на какую высоту отходят графитовые элементы. Если этот параметр меньше пяти миллиметров, требуется установка новой детали. Как это сделать, можно посмотреть на видео или изучить в инструкции по обслуживанию авто.
