Диагностика и регулировка фар на автомобиле лада гранта

Как произвести регулировку фар на ладе гранта правильно

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями.

Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя.

Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

  • Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
  • При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
  • После проезда по бездорожью;
  • При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто.

Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

  • управление цилиндром корректора осуществляется благодаря рукоятке;
  • цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
  • толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
  • важнейшим для регулировки фар положением является то положение, в котором находится шток.

Новая Лада: Схема предохранителей лады гранта с описанием

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

  • Извлечь из фары сломанный толкатель;
  • Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
  • Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
  • Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

  • Извлечь из фары толкатель;
  • После согревания трубки снять ее с толкателя;
  • Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
  • При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
  • При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
  • Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Способы регулировки фар на Лада Гранта

Среди основных вариантов настройки оптических приборов выделяют такие способы:

  • на специальном аппаратном приборе для автоматических регулировок;
  • вручную в гаражных условиях;
  • на специальном стенде (популярный метод в автомастерских).

Направления настроек – высота, вертикаль. В гараже манипуляции осуществляют вручную, на СТО обычно применяют стенд. Далее речь пойдет о ручных регулировках.

Как отрегулировать фары на Гранте по высоте

Первая схема выполнения работ – по высоте. Чтобы доработать поток от фар, нужно измерить удаление от трассы до центральных точек оптических приборов, потом провести через экран линию (стараться делать ее максимально ровной), оставить небольшой отступ, провести дополнительную. Другие этапы настроек – создание вертикальных полос с ориентировками на прожекторные центры в одну линию.

Регуляторные элементы сначала правильно фиксируют, затем перекрывают одну фару, выключают свет ближнего типа. Делают корректировки открытых фар, осуществляя вращательные движения крестовой отверткой.

Оптику для проведения настроек снимать не обязательно

Как регулировать фары на Гранте по горизонтали

Для выполнения горизонтальных настроек используют корректировки поперечного типа. Отверстия организуют около расположенной в продольном направлении осевой части автомобиля. При вращении колес регулировочного винтового прибора (он расположен на основном корпусе пары, содержит зубцы) настраивают высоту светового пучка.

Чтобы поднять фары, нужно будет влезть под капот

Верх области пятна должен с линией-дублем совпадать достаточно четко (эта линия расположена на экране). Излом сопоставляют по центру вместе с вертикалью. По аналогичному плану корректируют другую фару.

Лампы ближнего света на Ладе Гранта – какие выбрать пошаговая инструкция замены

Хорошая видимость на дороге, особенно в темное время — залог безопасности. Правильно установленная система освещения крайне важна для автомобиля, всегда актуален вопрос бесперебойной работы дальнего и ближнего света фар на автомобиле Лада Гранта.

В сегодняшней статье мы с вами поговорим о неисправностях и причинах выхода из строя (перегорания) ламп ближнего света на автомобилях Лада Гранта, рассмотрим на что обратить внимание при выборе, а так же, я расскажу вам по пошаговой замене этого несомненно важного элемента автомобиля

Основные причины перегорания ЛБС на Гранте

Чаще всего владельцы Гранты жалуются на достаточно частый выход из строя ламп ближнего света. Действительно, имен они чаще всего требуют замены, что вполне объяснимо: ведь и работают они почти постоянно.

Если раньше владельцы автомобилей включали свет в темное время суток и при ненастной погоде, то сейчас по правилам он должен гореть всегда во время движения. Лампы же не вечны, а если на смену довольно неплохим штатным лампочкам OSRAM куплен более дешевый аналог, проблема может превратиться в регулярную.

Светодиодные лампы на Lada Granta SMD 2835

Вторая распространенная причина перегорания ламп в передних и задних блок-фарах – попадание внутрь влаги. Виной тому становятся обычно потрескавшиеся или плохо прилегающие резиновые уплотнители, расположенные между корпусом фары и стеклом. На наличие проблемы указывает периодическое запотевание фары изнутри.

Галогеновые лампы могут не гореть из-за их неправильной установки. В ходе этой процедуры необходимо избегать касания стеклянной поверхности пальцами.

Жировые следы существенно сокращают срок службы лампочки. Кроме того, хотя и в редких случаях, лампы не горят из-за слишком высокого напряжения, выдаваемого генератором автомобиля или плохого контакта клемм.

Светодиодные галагенновые лампы на Lada Granta H4 (запрещены к использованию)

В общем, как вы смогли заметить причин, по которым перестал гореть ближний свет на Ладе Гранта, может быть более чем предостаточно. Давайте теперь разберемся в каких случаях вам потребуется замена ламп, а в каких стоит обратиться к специалисту.

Когда требуется замена

Замена ламп ближнего света на Гранте может потребоваться в случае их перегорания. Но, если такая неисправность случается очень часто, или вместе с ближнем светом, пропадает или перестает работать любая другая деталь напрямую связанная с электрикой, то в этом случая лучше обратиться к специалисту.

Процесс замены ламп ближнего света на Lada Granta

В большинстве случаев проблема кроется в проводке автомобиля или недостаточным напряжением, выдаваемым АКБ. Самостоятельно без должных навыков найти причину будет крайне сложно.

Особенности выбора ЛБС

Стандартные лампы ближнего света, которые устанавливают на Ладу Гранта 60/55 H4: где 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах H4 — тип цоколя

Поэту обратите внимание на то, что данная лампа используется как для ближнего, так и для дальнего света фар

Кроме того лампы ближнего света на Ладу Гранта отличаются по многим параметрам. Наиболее популярные из которых:

  1. Philips X-treme Vision (самые яркие, дают белый свет) Особенности, заявленные производителем: яркий белый свет, увеличивают зону освещения перед автомобилем на 45 м, высококачественное кварцевое стекло. Один из высочайших показателей яркости и невероятный комфорт в тёмное время суток.
  2. Philips LongLife EcoVision (недорогая, увеличенный срок службы) Особенности: кварцевое стекло высокой прочности, устойчивы к перепадам температуры и вибрации, высокое внутреннее давление — мощный свет.
  3. Bosch Pure Light (увеличенный срок службы) Особенности, заявленные производителем: до 90% больше света, эксклюзивный дизайн с серебряным напылением и голубым сектором.
  4. Osram Original Line (хорошая зона освещения) Особенности: качество оригинальной запасной части (OEM), улучшенная видимость до 130%.

Пошаговая инструкция по замене ламп ближнего света на Гранте

Для того, чтобы заменить лампу ближнего света на Ладе Гранта необходимо выполнить следующий порядок действий:

  1. Выключите зажигание, фары и габариты.
  2. Отсоедините клемму от АКБ
  3. Откройте капот автомобиля.
  4. Светим фонариком под верхней поперечиной с левой стороны, чтобы найти крышку фары
  5. В верхней части отыскиваем язычок фиксатора, нажимаем на него и снимаем крышку
  6. Снять колодку с проводами, потянув за нее с достаточным усилием
  7. Снять резиновый чехол, потянув его за язычок.
  8. Установка лампы производится в обратной последовательности.

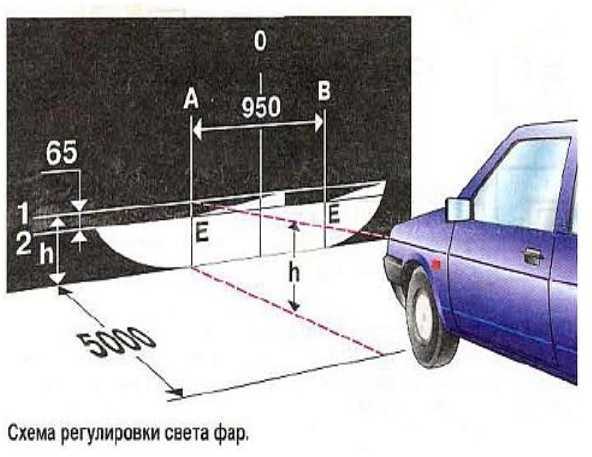

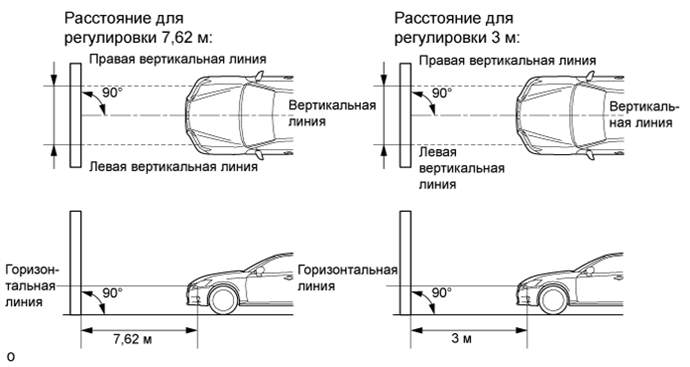

Схема регулировки фар на Гранте

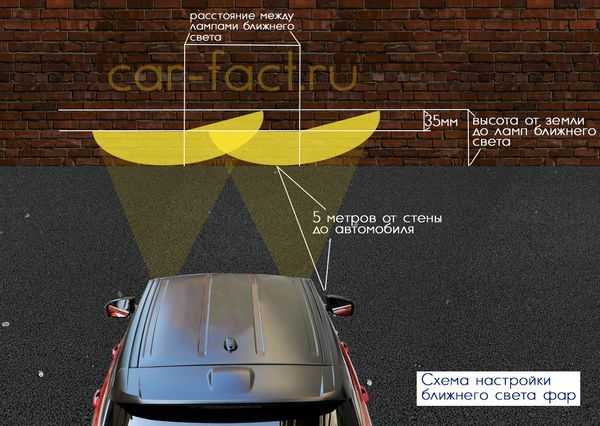

Чтобы правильно поднять фары на Гранте, для начала делают разметку. По мере готовности схемы становятся ближе к поверхности стены на пару метров, при необходимости аккуратно корректируют расстояния. Отметки ставят в центральных частях авто, размечают осевые участки оптики. Затем указывают удаленность от дорожного покрытия до прибора освещения. В центре фары нужно будет отметить удаленность до центральной средней зоны авто, в направлении вниз оставить незначительный интервал.

Когда эти манипуляции будут выполнены, машина отъезжает на расстояние 7 м от стены с разметкой. Отметки в центральных оптических точках приборов соединяют между собой посредством прямой линии. Ее нужно дополнять вертикально расположенными отрезками. По мере завершения работ делают дополнительные настройки. В конце проверяют, корректно ли выполнены работы.

После завершения работ обязательно проверить в темноте, правильно ли все сделано

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

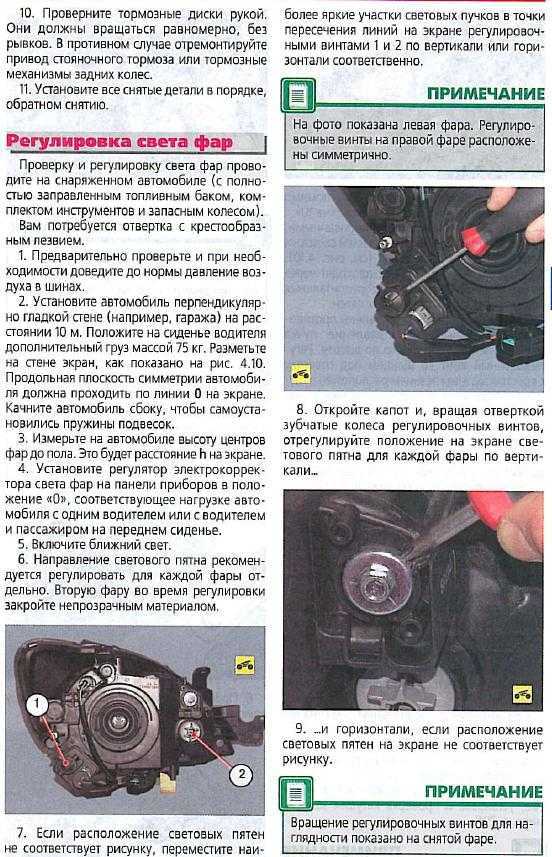

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

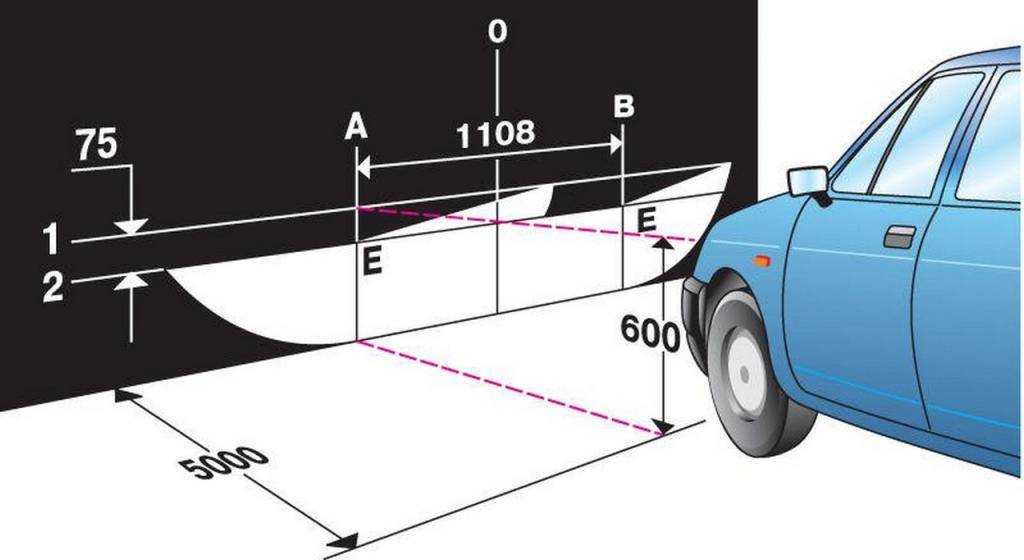

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

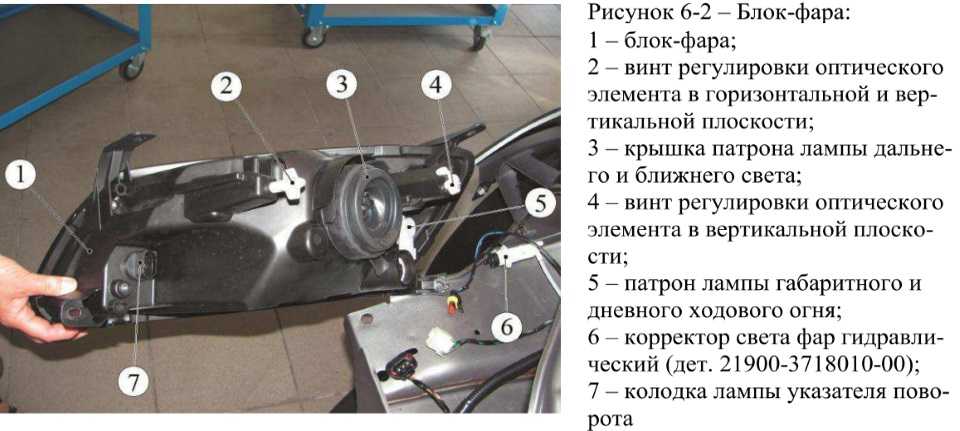

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

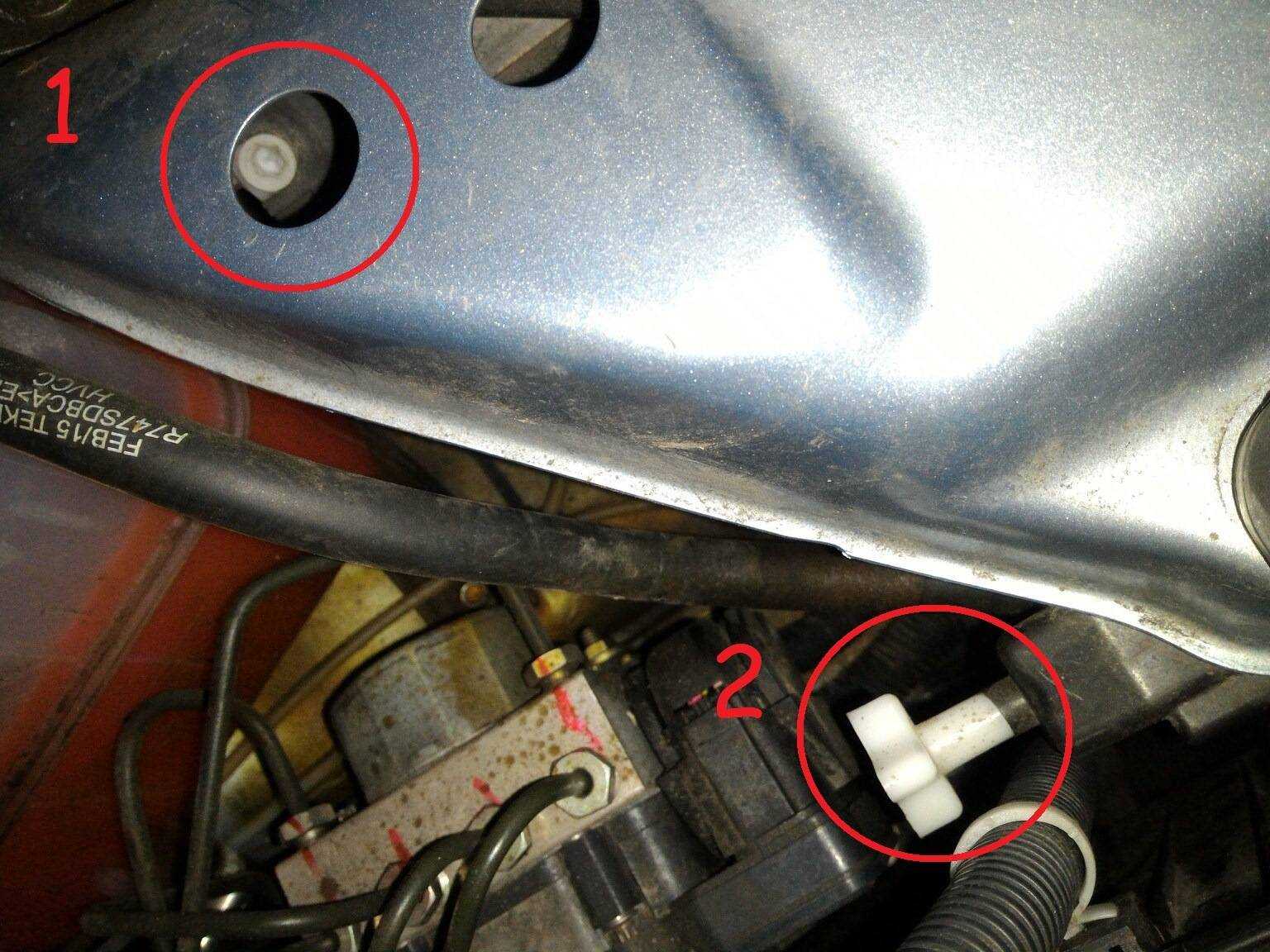

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Как отрегулировать фары самостоятельно на Гранте

Во избежание подстерегающей опасности временного ослепления водителя, движущегося во встречном потоке, требуется правильная настройка головной оптики автомобиля. Как должна осуществляться правильно Лада Гранта регулировка фар? Об этом поговорим в данной статье.

Как на Гранте регулировать фары? Имеют место несколько способов, в результате применения которых можно отрегулировать фары в Лада Гранта, а именно:

  • собственноручная регулировка фар по мануалам или видеоматериалам;
  • обращение в специализированный сервис, где эта операция выполняется с привлечением оборудования.

Если задаться целью в экономии средств, то данную незамысловатую процедуру можно выполнять своими руками. Работа осуществляется в четыре приема.

Перед процессом регулировки оптики вам необходимо:

  • точно разметить контрольные точки ламп на стене;
  • настроить лампы ближнего освещения;
  • выполнить аналогичные действия с дальним светом.

Далее при проверке настоек требуется взять во внимание немаловажные особенности и обеспечить присутствие следующих параметров:

  • не допускать различий в диаметре дисков и типоразмере шин;
  • проверить состояние пружинных элементов подвески;
  • достичь равномерного распределения нагрузки по осям;
  • добиться идентичного давления в шинах.

Если у передней оптики Лада Гранта присутствуют дефекты, то добиться корректной установки пучка света будет невозможно. Регулировка фар непосредственно своими руками с достижением правильных параметров следует пользоваться штатным корректором и выполнять процедуру на ровной вертикальной стене, длина которой не менее 7,5 метра, а высота – 2-2,2 м. Регулировка фар на модели Лада Гранта выполняется в индивидуальном порядке ввиду собственных предпочтений владельца. Не следует выходить за рамки стандартных пределов для углов пучка света.

Гранта Лифтбек объем багажника

Багажник Лада Гранта

Датчик скорости Лада Гранта

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться

У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

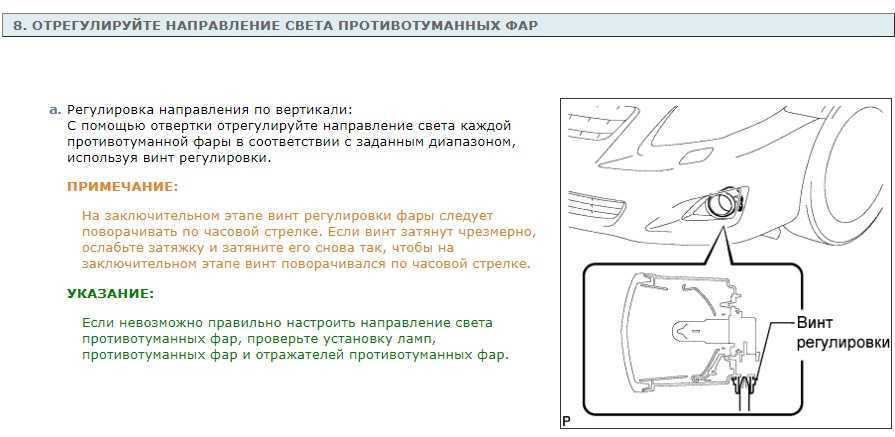

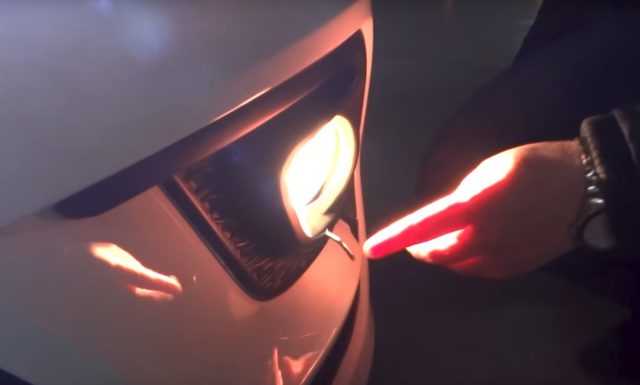

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.

Как самостоятельно произвести регулировку фар на автомобиле Лада Гранта

Lada Granta с первых дней продаж стала популярным автомобилем в России. Автоконцерн предлагает три комплектации, которые с удовольствием покупают и каждый день используют водители. Регулировка фар на Гранте требуется нечасто, процедуру проводят специальным оборудованием в автосервисе, а также своими руками с применением минимального количества инструментов.

При использовании специальной схемы и определенных требований регулировка фар Гранты займет 20-30 минут.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

  • после механического воздействия при аварии;
  • из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
  • вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову. Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским. Все это со временем сбивает положение регулировочного винта в рефлекторе фары. Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка. На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно. В таком случае также потребуется настройка угла света или замена ламп.

В момент ДТП на кузов передаются сильные вибрации, которые могут не только сбить настройки, но и повредить гидрокорректор Гранты. Также после аварии может потребоваться регулировка ПТФ.

Когда следует проводить регулировку света в Ладе Гранте

На ежегодном техническом осмотре сотрудники станции всегда проверяют угол света с помощью прибора. Если в ходе работ обнаруживаются отклонения от установленных требований, то требуется отрегулировать фары Гранты.

Также операция может потребоваться после смены перегоревших ламп. Настройки легко сбиваются при сильном давлении на цоколь. Поднять фары можно с помощью шайбы корректора, расположенной в салоне. Однако, если сбилась высота одного пучка, то придется открывать капот и настраивать угол вручную.

Настройка угла света

Настройка фар Лада Гранта не потребует от водителя много времени и покупки стенда. Все работы займут не более 30 минут свободного времени без применения сложных инструментов.

Конечные результаты регулировки своими руками ничем не отличаются от профессиональной настройки на стенде. Стоимость проведения работ такого типа в автосервисе начинается от 1000 рублей. Официальный дилер потребует около 1500-2000 рублей. Регулировка не только положительно повлияет на видимость дороги, но и поможет сэкономить на полный бак бензина или новые лампы.

Инструменты для настройки положения рефлектора Гранты

Чтобы отрегулировать свет фар, потребуются следующие инструменты:

  • крестовая отвертка средних размеров;
  • чистая тряпка;
  • маркер или мел;
  • рулетка;
  • строительный уровень;
  • помощник для правильного распределения веса.

Использование уровня поможет определить угол установки автомобиля и более точно настроить световые приборы, однако использование данного инструмента не обязательно.

Подготовка

Перед началом работ выполняются подготовительные шаги, которые помогут получить более точные результаты. Для начала находим ровную площадку в неосвещенном месте с ровной стеной здания или гаража. Высота объекта должна быть не менее 2,5-3 метров.

Также рекомендуется выполнить действия:

  • тщательно моем автомобиль;
  • проверяем наличие запасного колеса и очищаем багажник от лишних вещей;
  • устанавливаем требуемое заводом-изготовителем давление шин;
  • заправляем полный бак бензина;
  • проверяем оптику на работоспособность всех ламп и компонентов;
  • поднимаем фару в верхнее положение, установив крутилку корректора в положение 0.

С увеличением пробега на стекле фары Гранты появляются царапины, сколы и помутнения. Перед настройкой рекомендуется вручную отполировать оптику с помощью ткани или специального состава против царапин, который продается в любом автомобильном магазине. Лампы дальнего света не участвуют в регулировке, однако следует проверить и их работу.
