Двигатель стирлинга

Коэффициент полезного действия

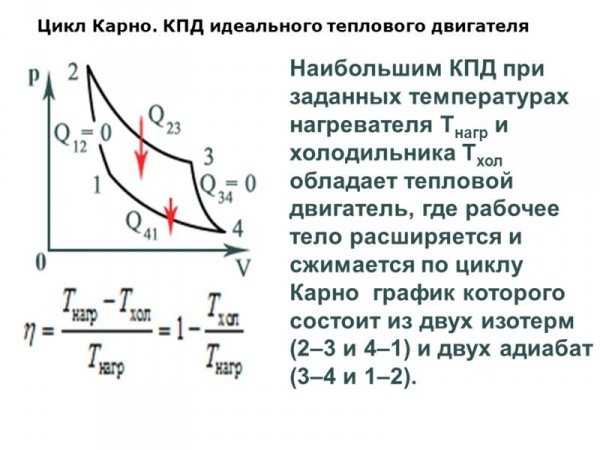

В теоретических расчетах эффективность двигателя Стирлинга зависит от разницы температур рабочего тела и может достигать 70% и более в соответствии с циклом Карно.

Читайте: Сигнализации StarLine – Схема-авто – поделки для авто своими руками

Однако первые реализованные в металле образцы обладали крайне невысоким КПД по следующим причинам:

неэффективные варианты теплоносителя (рабочего тела), ограничивающие максимальную температуру нагрева;
потери энергии на трение деталей и теплопроводность корпуса двигателя;
отсутствие конструкционных материалов, устойчивых к высокому давлению.

Инженерные решения постоянно совершенствовали устройство силового агрегата. Так, во второй половине XX века четырехцилиндровый автомобильный двигатель Стирлинга с ромбическим приводом показал на испытаниях КПД равный 35% на водном теплоносителе с температурой 55 °C.Тщательная проработка конструкции, применение новых материалов и доводка рабочих узлов обеспечили КПД экспериментальных образцов в 39%.

Современные образцы двигателя Стирлинга, такие как созданный американской компанией Mechanical Technology Inc, демонстрируют эффективность до 43,5%. А с освоением выпуска жаропрочной керамики и аналогичных инновационных материалов появится возможность значительного повышения температуры рабочей среды и достижения КПД в 60%.

Схема работы

Двигатель Стирлинга преобразует тепловую энергию, подводимую извне, в полезную механическую работу за счет изменения температуры рабочего тела (газа или жидкости), циркулирующего в замкнутом объеме.

В общем виде схема работы устройства выглядит следующим образом: в нижней части двигателя рабочее вещество (например, воздух) нагревается и, увеличиваясь в объеме, выталкивает поршень вверх. Горячий воздух проникает в верхнюю часть мотора, где охлаждается радиатором. Давление рабочего тела снижается, поршень опускается для следующего цикла. При этом система герметична и рабочее вещество не расходуется, а только перемещается внутри цилиндра.

Существует несколько вариантов конструкции силовых агрегатов, использующих принцип Стирлинга.

Стирлинг модификации «Альфа»

Двигатель состоит из двух раздельных силовых поршней (горячего и холодного), каждый из которых находится в своем цилиндре. К цилиндру с горячим поршнем подводится тепло, а холодный цилиндр расположен в охлаждающем теплообменнике.

Стирлинг модификации «Бета»

Цилиндр, в котором находится поршень, нагревается с одной стороны и охлаждается с противоположного конца. В цилиндре двигается силовой поршень и вытеснитель, предназначенный для изменения объема рабочего газа. Обратное перемещение остывшего рабочего вещества в горячую полость двигателя выполняет регенератор.

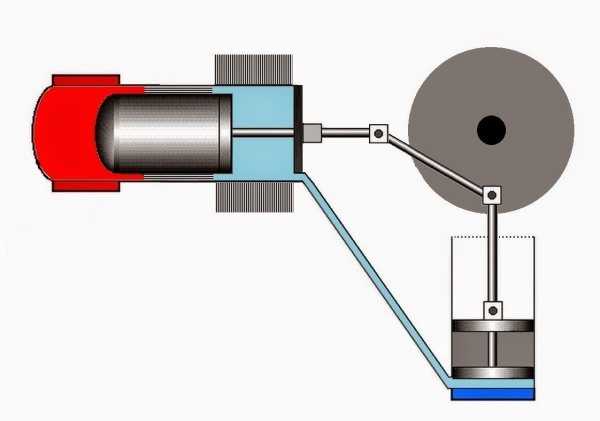

Стирлинг модификации «Гамма»

Конструкция состоит из двух цилиндров. Первый – полностью холодный, в котором движется силовой поршень, а второй, горячий с одной стороны и холодный с другой, служит для перемещения вытеснителя. Регенератор для циркуляции холодного газа может быть общим для обоих цилиндров или входить в конструкцию вытеснителя.

Читайте: Как на Приоре поменять бензиновый фильтр: артикулы фильтра

Простота и сложность конструкции

Некоторыми инженерами двигатели Стирлинга видятся достаточно простым исполнением. Однако в реалии это достаточно сложные конструкции, работу которых объяснить сможет далеко не каждый инженер.

Схема двигателя Стирлинга (лабораторная): 1 – источник нагрева; 2 – «горячий» цилиндр; 3 – «вытеснитель»; 4 – эксцентрик; 5 – «холодный» цилиндр; 6 – рабочий поршень; 7 — эксцентрик

Существует множество различных конструкций двигателей Стирлинга. Однако здесь будет рассмотрен один конкретный тип исполнения, известный как «вытеснитель» (бета-двигатель Стирлинга). Исполнение характерно наличием следующих ключевых частей:

Источник тепла.
Газ.
Радиатор.
Поршни.

Источник тепла – любой энергетический ресурс, от сжигания угля, до тепла солнечного зеркала. Несмотря на тот факт, что двигатели Стирлинга описываются как устройства внешнего сгорания, фактически такие системы вообще не используют функцию сжигания топлива. Такому исполнению системы необходима только разница температур между источником тепла и радиатором.

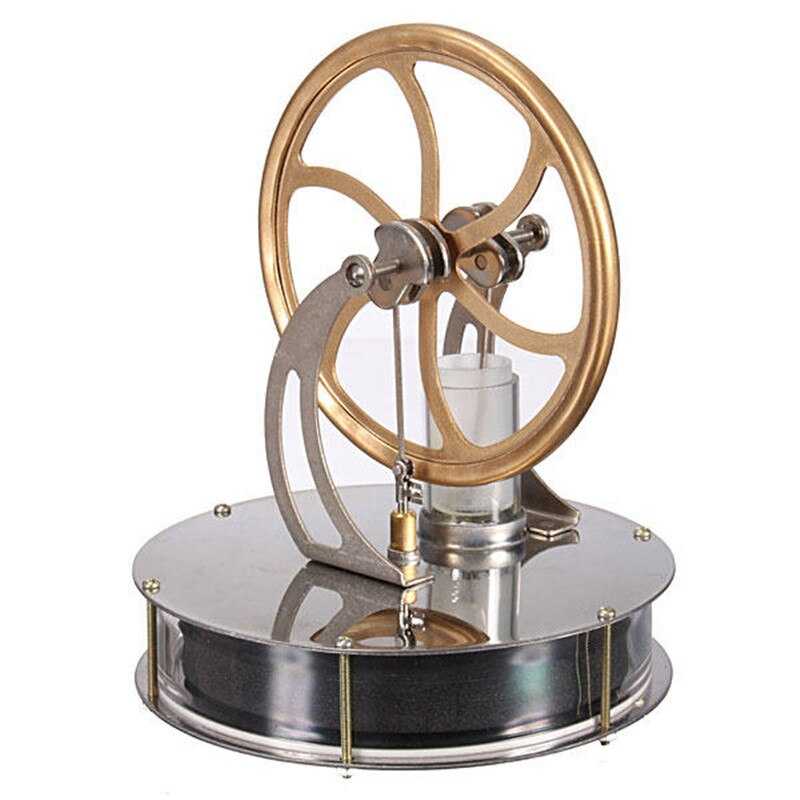

По сути, допустимо управлять небольшим двигателем Стирлинга при помощи:

тепла чашки кофе,
тепла ладони руки,
температуры кубика льда.

Энергия, которую выдаёт двигатель Стирлинга, формируется от любой разницы температур между источником тепла и радиатора. Между тем следует учитывать, что малый двигатель Стирлинга содержит лишь относительно небольшое количество энергии, которая очень быстро расходуется.

Газовая составляющая

Закрытый баллон внутри машины постоянно содержит некоторый объём газа. Газовой средой может быть:

обычный воздух,
водород,
гелий,
другой газ.

При этом вещество остаётся в газообразном состоянии при нагревании и охлаждении в течение полного цикла двигателя. Единственная цель газовой составляющей — передача тепловой энергии от источника тепла к радиатору с последующим питанием поршня, который приводит машину в движение.

Радиаторная часть конструкции

Область, где горячий газ охлаждается, прежде чем возвращается к источнику тепла. Обычно конструкция радиатора представляет собой трубчатый металл, оснащённый ребристыми гранями, отводящими отработанное тепло в атмосферу.

Поршни рабочего цикла

Существуют различные типы двигателей Стирлинга, но практически все имеют два поршня. Этим двигатели Стирлинга отличаются от других конструкций. В классической конструкции, называемой альфа-двигателем Стирлинга, имеются два одинаковых поршня и цилиндра. Между этими деталями движутся газовые заслонки, которые нагреваются и расширяются, затем охлаждаются и сжимаются до повторения цикла.

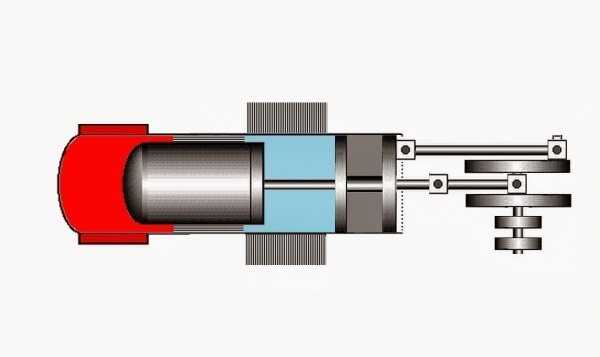

Конструкция, называемая «вытесняющей» (бета-двигатель Стирлинга), имеет поршень, которым перемещается газ между источником тепла и радиатором. В отличие от обычного поршня парового двигателя, «вытеснитель» устанавливается свободно внутри цилиндра, благодаря чему газ обтекает поршень в моменты движения вперёд и назад.

Концепция «вытеснителя»: 1 – зона расширения; 2 – поршень «вытеснитель»; 3 – нагреватель; 4, 5 – рабочий газ (обычно воздух); 6 – область сжатия; 7 – рабочий поршень; 8 – охладитель; 9 – балансирующая масса; 10 — регенератор

Имеется также рабочий поршень, плотно прилегающий к цилиндру, превращающий расширение газа в полезную работу. Более крупные конструкции двигателей Стирлинга содержат рабочий поршень, как правило, имеющий тяжёлый маховик. Маховик способствует быстрому набору оборотов и обеспечивает бесперебойный рабочий процесс.

Рабочий поршень и поршень «вытеснителя» постоянно движутся, но не совпадают по фазе (отклонение фазы на 90°) один с другим. Поршни, между тем, приводятся в действие одним и тем же колесом, но поршень «вытеснителя» всегда на четверть цикла (90°) опережает в движении рабочий поршень.

Конструкция теплообменника двигателя Стерлинга

Теплообменник (регенератор) располагается в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, часть тепла отбирается металлом теплообменника и удерживается.

По мере возвращения газа назад, тепло вновь отбирается. Без регенератора отбираемое тепло было бы потеряно в атмосфере, то есть — потрачено впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга имеют несколько теплообменников.

Принцип работы двигателя

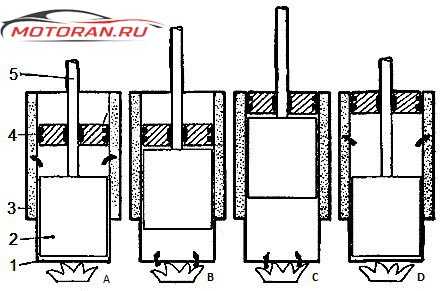

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

Позиция «A»:

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

Позиция «B»:

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

Позиция «C»:

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

Позиция «D»:

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Пожаробезопасность

Очень много пожаров в отопительный сезон происходит по причине неисправности тепловентиляторов. Поэтому вы должны купить такую модель, в которую производители изначально заложили три вида защиты:

термостат

предохранитель

термореле двигателя вентилятора

Как выяснить, что такие защиты присутствуют в конструкции, и на что в первую очередь нужно обращать внимание? Не будете же вы в магазине разбирать устройство. У качественного товара должен быть сертификат пожаробезопасности. У качественного товара должен быть сертификат пожаробезопасности

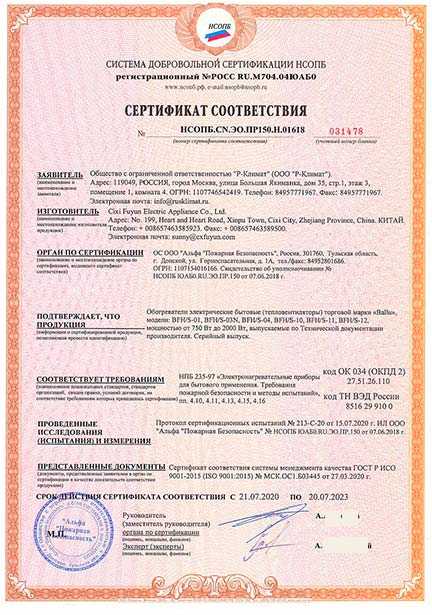

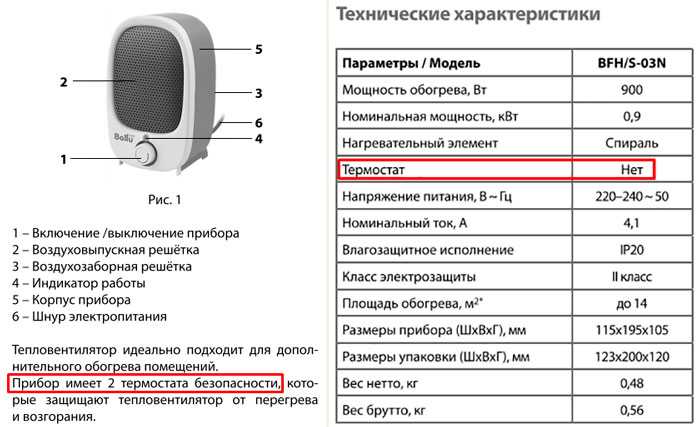

У качественного товара должен быть сертификат пожаробезопасности.

Это прямое доказательство наличия защиты и негорючего пластика у изделия. В дешевых ноунейм моделях такого сертификата вам никто не предоставит.

К сожалению, обязательной сертификации тепловой техники у нас пока нет, поэтому добросовестные производители (о них скажем чуть позже) проходят ее добровольно и самостоятельно.

О каких видах защиты идет речь?

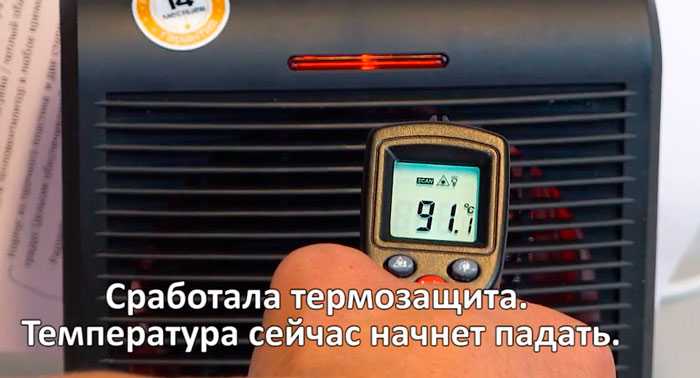

Первое – в прибор должен быть встроен защитный термостат в виде биметалической пластины.

В случае поломки обдува вентилятора и перегрева спирали или керамики, он автоматически отключит устройство.

При этом не путайте термостат безопасности с рабочим термостатом, который обеспечивает, так называемый климат-контроль.

То есть, постоянное поддержание температуры в комнате, с периодическим отключением прибора.

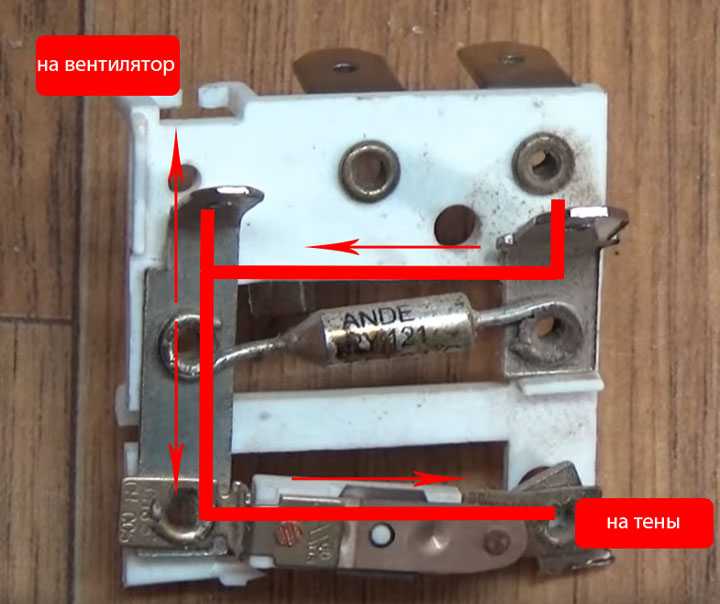

Второе – для защиты от короткого замыкания внутри хорошего обогревателя кроме термостата присутствует термопредохранитель.

Помимо этих двух элементов для предотвращения перегрева обмоток двигателя вентилятора, глубоко внутри запрятано термопредохранительное реле.

Где найти все эти защиты, как их проверить и починить в случае выхода из строя, читайте в отдельной статье.

Преимущества и недостатки двигателя Стирлинга

Существуют ли альтернативы современным автомобильным двигателям и почему они не в ходу, давайте размебёмся, рассмотрим плюсы и минусы, один из таких двигателей – это двигатель Стирлинга. Основными преимуществами двигателя Стирлинга по сравнению с двигателем Отто, дизельным двигателем или паровым двигателем являются: 1. Простота технического обслуживания; 2. Они тише привычных нам двигателей внутренного сгорания; 3. Двигатели Стирлинга обеспечивают лучшую производительность, чем альтернативные двигатели внутреннего сгорания; 4. Большая универсальность топлива. Простота обслуживания. Двигатель Стирлинга является двигателем внешнего сгорания, это означает, что тепло передается рабочей жидкости через теплообменник; отсутствие прямого контакта между горючей газовой смесью и всеми движущимися механическими частями снижает износ, необходимость смазки и последующего технического обслуживания двигателя Стирлинга. Меньший шум. Двигатель Стирлинга также не имеет клапанов или взрывов, поэтому он конструктивно проще. Генерируемые вибрации легче контролировать и гораздо менее шумные, чем двигатель внутреннего сгорания. Лучшая производительность двигатель Стирлинга является единственным, способным приблизиться к теоретической максимальной производительности, известной как производительность Карно, на самом деле, он теоретически достигает ее, поэтому, насколько это касается производительности теплового двигателя, это лучший вариант. Двигатель Стирлинга обеспечивает хорошую реакцию на низкие температуры. Этот альтернативный двигатель лучше работает с холодными температурами окружающей среды, в отличие от внутреннего сгорания, которые легко запускаются при теплой температуре, но с проблемами в холодных температурах. Универсальность топлива. Двигатель Стирлинга может работать с любым источником тепла, например, сжигая древесину, уголь, газ, биогаз, жидкое топливо и даже солнечную энергию, ядерную энергию: есть примеры, которые используют некоторые из упомянутых источников. В отличие от этого, двигатели внутреннего сгорания ограничены использованием бензина в двигателе Оtto или дизельного топлива в дизельном двигателе. Основными недостатками двигателя Стирлинга по сравнению с альтернативным двигателем внутреннего сгорания являются следующие: 1. Больший объем и больший вес 2. Более высокая экономическая стоимость двигателя 3. Двигатель Стирлинга имеет более медленный старт 4. Более опасный Более объемные и тяжелые. Внешнее сгорание, которое требует теплообменник как в горячих, так и в холодных точках, делает двигатель Стирлинга обычно более громоздким и тяжелым, чем обычный двигатель внутреннего сгорания с той же выходной мощностью. Высокая стоимость. Двигатели Стирлинга требуют впускных и выпускных теплообменников, которые содержат высокотемпературную рабочую жидкость и должны выдерживать коррозионное воздействие источника тепла и атмосферы. Это предполагает использование материалов, которые значительно улучшают работу машины. Медленный старт. Присущая двигателю внешнего сгорания тепловая инерция замедляет его запуск. По этой причине двигатель Стирлинга не подходит для автомобилей, узлов и агрегатов, требующих быстрого запуска или быстрого изменения скорости. Более опасный. Смесь воздуха и смазочных горючих жидкостей внутри двигателя может производить взрывоопасные смеси из-за кислорода, содержащегося в воздухе, опасность, которая усиливается в двигателях высокого давления. Задача решалась с использованием восстановительных (водород) или нейтральных (гелий, азот) рабочих газов или без использования обычных смазочных материалов. Миниатюрная модель авто на базе двигателя Стирлинга

R93 — Автопортал Краснодарского края: Автообзоры

Твитнуть

Класснуть

История

В 1816 году в Шотландии Робертом Стирлингом была запатентована тепловая машина, названная сегодня в честь своего изобретателя. Первые двигатели горячего воздуха были изобретены еще до него. Но Стирлинг добавил в устройство очиститель, который в технической литературе называется регенератором, или теплообменником. Благодаря ему производительность мотора возрастала при удерживании агрегата в тепле.

Двигатель признали наиболее прочной паровой машиной из имеющихся на тот момент, так как он никогда не взрывался. До него на других моторах такая проблема возникала часто. Несмотря на быстрый успех, в начале двадцатого столетия от его развития отказались, так как он стал менее экономичным, по сравнению с появившимися тогда другими двигателями внутреннего сгорания и электродвигателями. Однако Стирлинг еще продолжал применяться в некоторых производствах.

Возрождение

Эти двигатели снова стали развиваться благодаря компании Philips. В середине двадцатого века с ней заключила договор General Motors. Она вела разработки для применения Стирлингов в космических и подводных устройствах, на судах и автомобилях. Вслед за ними другая компания из Швеции, United Stirling, стала заниматься их развитием, включая и возможное использование на легковых автомобилях.

Сегодня линейный двигатель Стирлинга применяется на установках подводных, космических и солнечных аппаратов. Большой интерес к нему вызван из-за актуальности вопросов ухудшения экологической обстановки, а также борьбы с шумом. В Канаде и США, Германии и Франции, а также Японии идут активные поиски по развитию и совершенствованию его использования.

История создания двигателя Стирлинга

До появления силовых агрегатов Стерлинга использовались моторы, работающие на водяном пару. Такие агрегаты могут работать на твердом топливе. Паровые двигатели имеют сложную конструкцию и требуют особого обслуживания. Двигатели Стирлинга имеют простейшую конструкцию. Выполнять ремонт силовой установки можно, не имея технических знаний и особого оборудования.

Конструкция была запатентована в 1816 году. По сравнению с паровыми двигателями мотор был безопасен в использовании и имел простую конструкцию. Главным преимуществом силового агрегата является возможность использования любого вида топлива. Мотор работает от перепадов температуры.

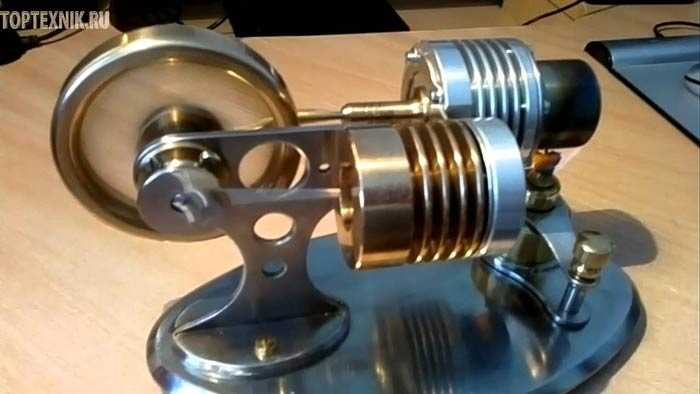

Достоинства двигателя Стирлинга по схеме двойная гамма.

Основное достоинство двойной гаммы заключается в меньшей суммарной потери мощности на трении. Т.е. рабочий поршень тратит энергию на преодоление силы трения только в половине такта, работая на первый вытеснительный цилиндр, а во второй половине такта тратит энергию, работая на второй вытеснительный цилиндр. В обычной же гамме (см. Альфа и Гамма типы двигателя Стирлинга — само НЕсовершенство), рабочий цилиндр работает только половину такта, а вторую половину происходит холостой ход и поэтому затраты в два раза больше.

Второе небольшое достоинство — лучшая сбалансированность конструкции сдвоенной гаммы

Два вытеснителя всегда движутся в противофазе на 180° и это позволяет заострить внимание только на балансировке рабочего поршня

Уменьшение материалоёмкости и сложности. По сути на два вытеснителя в обычной компоновке нам бы пришлось использовать два рабочих поршня. Т.е. в 2 раза больше затраты на производство и занимаемый объём. Также вы можете воспользоваться стирлинг-калькулятором для оценки мощности двигателя.

Достоинства двойной гаммы можно использовать не только для двигателей внешнего подвода тепла, но и в холодильниках и тепловых насосах.

А кому интересны данные темы, предлагаю подписаться на новые статьи (в правом сайтбаре).

«Стирлинг» от компании GM

Серьезная работа по усовершенствованию двигателя внешнего сгорания, начавшаяся через 150 лет после его изобретения, уже принесла свои плоды. Предложены различные конструктивные варианты двигателя, работающего по циклу Стирлинга. Есть проекты моторов с наклонной шайбой для регулирования хода поршней, запатентован роторный двигатель, в одной из роторных секций которого происходит сжатие, в другой — расширение, а подвод и отвод тепла осуществляется в соединяющих полости каналах. Максимальное давление в цилиндрах отдельных образцов доходит до 220 кГ/см 2 , а среднее эффективное давление — до 22 и 27 кГ/см 2 и более. Экономичность доведена до 150 г/л.с./час. Наибольшего прогресса достигла компания General Motors, которая в 1970-е годы построила V-образный «стирлинг» с обычным кривошипно-шатунным механизмом. Один цилиндр у него рабочий, другой — компрессионный. В рабочем находится только рабочий поршень, а поршень-вытеснитель — в компрессионном цилиндре. Между цилиндрами расположены подогреватель, регенератор и охладитель. Угол сдвига фаз, иначе говоря угол отставания одного цилиндра от другого, у этого «стирлинга» равен 90°. Скорость одного поршня должна быть максимальной в тот момент, когда скорость другого равна нулю (в верхней и нижней мертвых точках). Смещение фаз в движении поршней достигается расположением цилиндров под углом 90°. Конструктивно это самый простой «стирлинг». Но он уступает двигателю с ромбическим кривошипным механизмом в уравновешенности. Для полного уравновешивания сил инерции в V-образном двигателе число его цилиндров должно быть увеличено с двух до восьми.

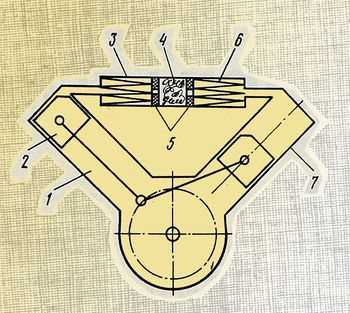

Принципиальная схема V-образного «стирлинга»

: 1 — рабочий цилиндр; 2 — рабочий поршень; 3 — подогреватель; 4 — регенератор; 5 — теплоизолирующая муфта; 6 — охладитель; 7 — компрессионный цилиндр.

Рабочий цикл в таком двигателе протекает следующим образом. В рабочем цилиндре 1 газ (водород или гелий) нагрет, в другом, компрессионном 7 — охлажден. При движении поршня в цилиндре 7 вверх газ сжимается — такт сжатия. В это время начинает двигаться вниз поршень 2 в цилиндре 1. Газ из холодного цилиндра 7 перетекает в горячий 1, проходя последовательно через охладитель 6, регенератор 4 и подогреватель 3 — такт нагревания. Горячий газ расширяется в цилиндре 1, совершая работу, — такт расширения. При движении поршня 2 в цилиндре 1 вверх газ перекачивается через регенератор 4 и охладитель 6 в цилиндр 7 — такт охлаждения. Такая схема «стирлинга» наиболее удобна для реверсирования. В объединенном корпусе подогревателя, регенератора и охладителя (об их устройстве речь пойдет позже) для этого сделаны заслонки. Если перевести их из одного крайнего положения в другое, то холодный цилиндр станет горячим, а горячий — холодным, и двигатель будет вращаться в обратную сторону. Подогреватель представляет собой набор трубок из жаростойкой нержавеющей стали, по которым проходит рабочий газ. Трубки нагреваются пламенем горелки, приспособленной для сжигания различных жидких топлив. Тепло от нагретого газа запасается в регенераторе. Этот узел имеет большое значение для получения высокого КПД. Он выполнит свое назначение, если будет передавать примерно в три раза больше тепла, чем в подогревателе, и процесс займет меньше 0,001 секунды. Словом, это быстродействующий аккумулятор тепла, причем скорость теплопередачи между регенератором и газом составляет 30 000 градусов в секунду. Регенератор, КПД которого равен 0,98 единицы, состоит из цилиндрического корпуса, в котором последовательно расположены несколько шайб, изготовленных из проволочной путанки (диаметр проволоки 0,2 мм). Чтобы тепло от него не передавалось холодильнику, между этими агрегатами установлена теплоизолирующая муфта. И наконец, охладитель. Он выполнен в виде водяной рубашки на трубопроводе. Мощность «стирлинга» регулируется изменением давления рабочего газа. Для этой цели двигатель оборудуется газовым баллоном и специальным компрессором.

Тепловой насос на базе двигателя стирлинга

Тепловые стирлинг насосы — пожалуй правильный шаг в развитии сберегающих технологий. Они позволяют не только экономить электроэнергию или сжигаемое топливо, но и оказывают минимальные негативные эффекты на окружающую нас среду. А представляют они собой обычный холодильник из двигателя Стирлинга.

Если «насильно» нагревать охлаждённую часть цилиндра, то горячая сторона будет ещё больше нагреваться, пытаясь преобразовать тепло, подводимое к охлаждённому участку. Это называется перенос тепла от «источника» к «потребителю». Получается, что мы ещё больше отбираем тепло у холодного источника, делая его ещё холоднее и передаём это тепло к потребителю, делая его ещё горячее. Это даёт нам прекрасную возможность использовать низко потенциальную энергию (воздух, вода, грунт, сточные воды и т.п.) для нагревания чего либо. Например, температура грунта является практически постоянной величиной. В средней полосе России она колеблется от 4 до 8 градусов. Т.е. нагревая замерзающую часть цилиндра теплотой, запасённой в земле, мы можем температурой в горячей части двигателя обогревать своё жилище. Вкратце это и есть суть теплового насоса из Стирлинга и вообще любого теплового насоса.

Тепловой насос Стирлинга

На сегодняшний день на базе двигателя Стирлинга практически не производят тепловых насосов для бытовых нужд. Их преимущественно делают при помощи компрессоров с газами, обладающими способностью сжижаться при невысоких давления. Это различные марки фреонов, аммиак, углекислота и т.п.

Эффективность теплового насоса характеризуется коэффициентом трансформации энергии (переноса тепла). Для быстрой оценки можете воспользоваться калькулятором т.н. КПД (здесь). Для примера, температура грунта равна 4°С, а температура для нагрева требуется 70°С. По калькулятору мы получаем эффективность преобразования почти 420%. Это означает, что приложив 1 кВт энергии для переноса тепла от низко потенциального источника (в нашем случае от грунта), мы получим выделение 4,2 кВт тепловой энергии. Заметьте, чем меньше разница температур, тем больше эффективность. А те, кто снова задумался над вечным двигателем, советую прочитать пост Некоторые заблуждения относительно Двигателей Стирлинга.

На практике же всё не так уж радужно. У каждого устройства есть как свои достоинства, так и свои недостатки. У тепловых насосов есть много различных потерь, которые в сумме очень существенно снижают эффективность устройства.

Потери в электродвигателе. Механическое усилие осуществляют обычно электрическими двигателями. Их КПД у самых мощных экземпляров достигает 95%. У менее мощных эта величина редко превышает 80%.
При переходе газа в жидкость и при переходе из жидкости в газ рабочее тело безвозвратно тратит приложенную для этого процесса энергию.
Трение в поршневой группе. Для повышения компрессии приходится вводить различные схемы уплотнений. Это заставляет тратить нашу прилагаемую энергию не только для осуществление сжатия рабочего тела, но и на преодоление силы трения уплотнений.
Тепловые потери. Используемые материалы имеют теплопроводность. Там где нужно сберегать тепло, они его «сбрасывают» в окружающую среду, там где нужно его сбрасывать, они делают это не так быстро как хотелось бы. То же самое касается и холодной части теплового насоса.
Гидравлические потери. Каждый газ или жидкость имеют свою вязкость. Это свойство рабочего тела заставляет нас тратить энергию на преодоление вязкости. А при увеличении скорости движения рабочего тела силы на преодоление вязкости возрастают в экспоненциальной форме. Гидравлические потери заложены и в перекачке жидкости по контуру низко потенциального тепла и по нагреваемому контуру.
Механические потери. Конструкция любого двигателя не является совершенством. Неуравновешенность и дисбалансы в движимых частях также негативно влияют на КПД механической части компрессоров.
