Датчик включения вентилятора приора 16 клапанов где находится

Датчик температуры охлаждающей жидкости на Приоре 16 клапанов

Датчик температуры охлаждающей жидкости Приора 16 клапанов по своему устройству никак не отличается от 8 клапанного. По сути своей это одно и то же устройство измеряющее температуру антифриза.

Отличительной чертой Приоры является наличие двух не связанных с собой детекторов. Один работает только с приборной панелью, передавая на нее данные измерений, в то время как другой координирует свою работу с мозгами машины. Совместно с ними обеспечивая бесперебойную работу двигателя путем включения дополнительных систем охлаждение при необходимости.

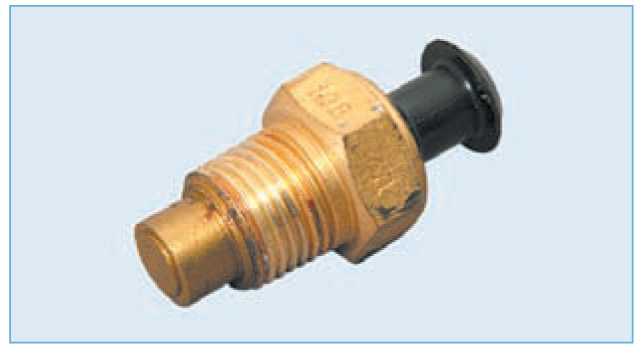

Датчик температуры и охлаждающей жидкости

Детектор работает, основываясь на принципах резистентности. Являясь термистором, значения сопротивления прибора напрямую связаны с изменениями в температуре охлаждающей жидкости.

Именно поэтому когда говорят о неисправности ДТОЖ, говорят и об увеличенном расходе топлива.

Какие возникают проблемы?

Датчик температуры охлаждающей жидкости в Приоре 16 клапанов как уже говорилось, ничем не отличен от других, а значит и имеет те же проблемы, методы их лечения и диагностирования.

В случае неисправности детектора сообщающегося с приборной панелью единственным сигналом об этом станет отсутствующее или заведомо неверное значение температуры. Причиной неисправности у него может стать:

1. поломка самого указателя на приборке;
2. неисправность проводки;
3. поломка самого детектора.

Как видно из списка, далеко не всегда поломка вызвана самим измерителем, а как показывает практика, намного чаще проблемы возникают именно с проводкой. Ее износом или загрязнением.

Неисправности в работе второго измерителя более существенны. Несмотря на то что причины неисправности остаются те же, способы заметить неисправность совсем другие и имеют целый список симптомов:

• повышенный топливный расход;
• мотор глохнет и может не сразу запускаться;
• падает мощность авто;
• можно услышать гул постоянно работающих вентиляторов двигательной системы.

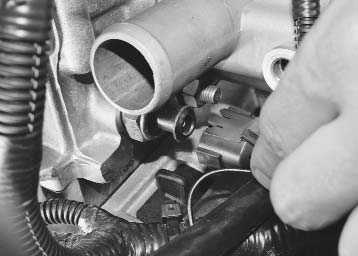

Датчик температуры охлаждающей жидкости Приора находится над кожухом маховика и вставлен в блок двигателя возле термостата. Именно оттуда необходимо начинать проверку неисправности путем осмотра электронного кабеля и «прозвона» его контактов.

Для удобства работы с детектором лучше всего снять патрубок, соединяющий воздушный фильтр и дроссельный узел.

После проверки всех контактов, можно приступать к работе с самим измерителем, и для этого уже стоит обесточить машину и обязательно слить тосол.

После всех приготовлений, можно приступать к извлечению, для этого надо только отсоединить провода от измерителя вместе с клеммой, и открутить его при помощи глубокой головки на 19мм. Как только измеритель подастся, дальше его можно уже открутить и извлечь руками.

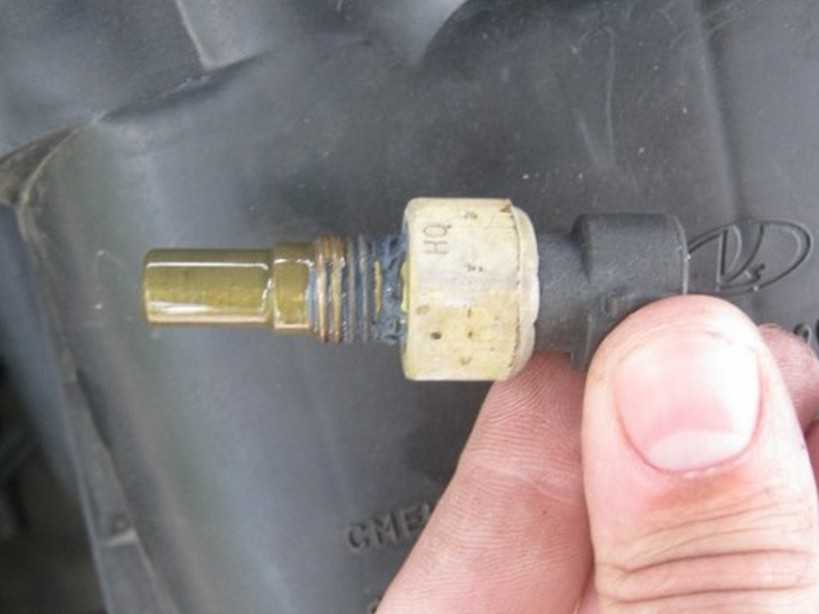

Старый детектор можно очистить и продиагностировать в стакане с нагреваемой водой. Однако при отсутствии необходимых приборов или желания, можно попросту вставить новый измеритель и проверить, как всё стало работать. Если работает, значит, неисправен был детектор, и заморачиваться с его диагностикой нет никакого смысла.

Новый детектор практически ничего не стоит, а потери от несвоевременного ремонта растут с каждым днем как снежный ком. Не пренебрегайте своей безопасностью, и оптимальной работой вашего автомобиля.

Датчик температуры Приора

Лада Приора имеет в своем составе измеритель температуры внешнего воздуха. Он не имеет такого влияния как ДТОЖ на работу двигательных клапан, но, тем не менее, является не менее важным.

Основываясь на показания этого устройства, водитель получает своевременную информацию об образующейся наледи за бортом. Избежать теплового дискомфорта позволяет кондиционер, установленный в ваз. Однако включение и выключение его происходит по реакции водителя. Должной автоматики в его устройстве нет.

Датчик температуры Приора позволяет опытному водителю снижать риск попадания в аварию. Позволяет экономить топливо и обеспечивать себя комфортными условиями пребывания в авто.

С ледяного до теплого и обратно.

Размещен датчик к рамке радиатора в нижней части. Это позволяет датчику визуально не портить стиль автомобиля. Избегать физических повреждений, и при этом постоянно быть в контакте с внешним воздухом.

Замена и диагностика его происходит, так же как и ДТОЖ.

Редко в основном в результате аварий и столкновений может быть физически деформирован, но в основном проблему несет в себе подсоединенная к нему проводка.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Не включается вентилятор охлаждения приора с кондиционером

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры.

При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе.

Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Ваз 2170 | проверка вентилятора системы охлаждения | приора

Неисправный вентилятор может стать причиной перегрева двигателя. Если вентилятор сломался во время поездки, то следует остановиться, дать двигателю остыть, а затем на средних оборотах доехать до ближайшего автосервиса. Во время такой поездки обязательно следите за температурой охлаждающей жидкости и контрольной лампой перегрева двигателя. Если будет необходимо, то остановитесь на некоторое время, чтобы дать двигателю остыть.

Если вентилятор не включается при нагреве двигателя в положенное время, проверьте термовыключатель, расположенный на боковой стороне радиатора:

— включите двигатель и дайте ему поработать до включения вентилятора;

— медленно снимите пробку расширительного бачка, постепенно выпуская пар;

— поместите термометр в расширительный бачок. Температура должна быть между 92—97° C. При такой температуре вентилятор работает на первой скорости. При температуре 99–105° C вентилятор работает на второй скорости. Если вентилятор не включится, то выдерните оба провода из термовыключателя и соедините их друг с другом. Включите зажигание. Вентилятор должен сразу включиться. Если это произошло, то замените термовыключатель, а затем проведите проверку снова.

Электродвигатель вентилятора защищен плавким предохранителем, который может перегореть. Если предохранитель в порядке, то проверьте электродвигатель вентилятора:

— разъедините штекеры провода и установите перемычку между клеммой красно-черного провода и положительным полюсом АБ;

— соедините перемычкой клемму коричневого провода с отрицательным полюсом АБ.

Если вентилятор не заработает, то замените его. Причиной неисправности могут быть поврежденные провода.

automn.ru

Причины поломок вентилятора охлаждения на Lada Priora

Для того, чтобы провести диагностику вышеперечисленных неполадок, нам не потребуются специальные навыки и профессиональный инструмент. Все эти процедуры вы можете проверить в гараже или на улице. Главное знать куда смотреть и что делать. Существует две довольно распространенные неисправности:

• вентилятор охлаждения приоры не включается в необходимый момент;
• устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первом случае очевидно, что причина в поломке самого устройства, либо выходе из строя предохранителя или реле. Во втором случае, скорее всего, неисправен термодатчик.

Выявление неполадок и их устранение

Основными причинами выхода из строя вентилятора являются:

• Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной заменой потенциально неисправной детали на рабочую.
• Проблемы с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. Подключите вентилятор напрямую к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ и детальной диагностики электродвигателя, воспользуйтесь схемой.

• Датчик температуры. Если вентилятор не включается при температуре двигателя 90% и больше, то скорее всего проблема в нём. Неисправность определяется следующим образом: отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик вышел из строя.
• Повреждение или разрыв в цепи. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
• Неисправность, связанная с работой термостата. Не включается вентилятор охлаждения на Приоре при температуре 110, 115, 120 градусов? Стоит предпринимать меры, которые проделать в гаражных условиях не составит труда. Хотя это можно сделать прямо на улице…

Как устранить неполадки

Существует несколько методов устранения неполадки, но вместе они составляют полноценную диагностику авто на предмет неисправностей датчика температуры ОЖ. Ведь ошибка номер 4 дает сигнал именно об этом. Исправить ее можно так:

1. Сначала проверяем датчик, насколько хорошо он функционирует. Он справляется с поставленными задачами, нет претензий к скорости и четкости передачи данных –переходим к следующему пункту. Не откликается на сигналы – скорее всего, окончательно сломался и требует замены.
2. Далее следует проверка на наличие контакта, отсутствие налета. При выявлении проблемного соединения датчик придется сменить на новый. А в случае покрытия поверхности налетом необходимо тщательно очистить посадочное место.
3. Теперь можно переходить к бортовой цепи, убедиться, что там есть контакт.
4. Остальные дилеммы обычно заключаются в электронике, по этой причине машину отвозят к мастеру, способному наладить устройство. Обычно в такой ситуации ЭБУ прошивают заново, это значит, что ошибки предусмотрительно сбрасывают.

Вопрос устранения 4 ошибки можно решить собственными силами, только не в ста процентах случаев. Иногда приходится обращаться к специалистам для выполнения работы, где нужны специфические знания и умения. Но будет правильно попробовать предотвратить поломку, так как чаще всего она возникает после продолжительной стоянки на морозе на открытой местности (то есть, не в гараже или крытой парковке).

Audi 80 1994, 150 л. с. — другое

Audi 80, 1989

Audi 80, 1989

Комментарии 19

Возможно конденсат скапливается, так как изза перепада температур глючить начинает.

может дело в приборке? стабилизатор напряжения…

У меня тоже такая же фигня, нихера не показывает. раньше то показывал, то не показывал. Щас вообще лежит. Руки не доходят поменять датчик.

Заметил кстати, когда сильный перепад температур, указатель температуры то лежит, то сам на ходу заработает. Иногда начинает работать если включить заного зажигание.

На 2.6 и 2.8 моторах стоит датчик на 4-ре контакта (дорогая сволочь).Один из этих контактов это масса — такой шел только с завода.А сейчас в продаже только на три контакта, на четвертом заглушка.Но он подходит без проблем и даже китайский, бате в сотку брал, уже 4 года работает без проблем …

3х контактный китайский бате брал? Или всё таки оригинал?

Я тогда посмотрел на все и почитал на счет них.В общем это болезнь у них, меняют довольно часто даже оригинал (а он в три раза дороже).Вот и взял китайский и всем на удивление он так долго работает (на то время почти 400 грн. стоил — приблизительно 60$ по тому еще курсу)…

А оригинал то вообще космос

3500 рублей у меня оригинал стоит.)

Ну а оригинал этот на 3 контакта получается?четвертый заглушка просто …

ну как говорят 4 контактных уже не бывает.

На 2.6 и 2.8 моторах стоит датчик на 4-ре контакта (дорогая сволочь).Один из этих контактов это масса — такой шел только с завода.А сейчас в продаже только на три контакта, на четвертом заглушка.Но он подходит без проблем и даже китайский, бате в сотку брал, уже 4 года работает без проблем …

Четвёртый контакт на климу. Если вылетает, лучше взять оригинальный датчик с разборки)

да это расходник у этих моторов, врятле на разборках будет оригинал, всетаки 20 лет машинам. А даже с китайским не оригиналом никаких проблем, это же всего лишь датчик …

Мне китайцы не нравятся своими показаниями… показывает 100-110 градусов при реальных 90. Поехал, купил оригинал на разборке, вот уже второй год без проблем)

Вчера, менял резину, и О ЧУДО! указатель температуры на приборной панели снова за работал! Что это за чудеса?)

В общем у меня 2 датчика. Как я понял 3 контактный с лева (или всё таки он 4 контактный просто 1 контакт вылетел.) (если смотреть перед авто) и 2х контактный сзади. Ну и если мне не изменяет память то, тот что справа идёт на мозги, а тот что с лева на щиток приборов.

Только что снял фишку на левом датчике, так он вернее его пластмассовая часть фактически рассыпалась.

может просто контакт на этом датчике отошел…

на 99% вышел из строя датчик охл.жидкости СЕРЫЙ, имеено он отвечает за показание прибора, только бери либо оригинал либо BERU, остальные сильно врут)!на фланце стоит рядом с синим,

Во время эксплуатации транспортного средства водителю нередко приходится сталкиваться с различными сбоями и неисправностями. При этом наиболее серьезными справедливо считаются поломки, напрямую связанные с двигателем, КПП, рулевым управлением, тормозной системой и ходовой частью.

Если же говорить о силовом агрегате, кроме стуков и шумов достаточно серьезной проблемой является нарушение рабочего температурного режима. Как правило, водители хорошо знают, чем опасен перегрев двигателя.

Однако в ряде случаев бывает и так, что мотор остается холодным, температура двигателя не поднимается, или же силовой агрегат прогрет, но по показаниям стрелка температуры не поднимается. Давайте рассмотрим эту неисправность более подробно.

Читайте в этой статье

Расположение и характерные особенности

На Приоре датчик расположен на головке блоков цилиндров с правой стороны у термостата (он размещается над кожухом маховика в блоке двигателя). Его подключение осуществляется напрямую к блоку управления двигателем. Именно туда он и отправляет всю информацию о показателях рабочей температуры.

Специфической чертой этого автомобиля — является наличие двух детекторов, которые не связаны между собой. О один работает только с панелью приборов и передаёт на неё информацию об измерениях. Второй осуществляет координацию своей работы с бортовым компьютером автомобиля. Комплексно удаётся обеспечивать качественную работу двигателя, которая достигается путём включения дополнительных систем охлаждения.

Работа детектора основана на принципах резистентности. Показатели сопротивления прибора имеют прямую связь с температурными колебаниями охлаждающей жидкости.

Данные прибора являются основанием для принятия решения бортовым компьютером о необходимости произведения подачи кислорода и горючего в двигатель. Импульс, который исходит от детектора, заставляет «мозг» автомобиля выставить оптимальное количество тактов регулятора холостых оборотов.

Одновременно происходит регулировка подачи топливной смеси. Вот почему при неисправном ДТОЖ происходит увеличение расхода топлива.

Принцип работы ДТОЖ на Приоре: как функционирует устройство включения вентилятора

В основе конструкции рассматриваемого элемента используется полупроводниковый элемент — термистор. Когда изменяется температура воздействия на термистор, происходит увеличение или уменьшение сопротивления. Ниже представлена конструкция датчика температуры в разрезе, что поможет понять принцип его работы.

Подключается такой элемент в цепь при помощи двух контактов. От изменения температуры меняется сопротивление, и как следствие, происходит увеличение или уменьшение величины напряжения в цепи. ЭБУ фиксирует изменения напряжения (падение), и в зависимости от его величины, принимает соответствующие решения о приготовлении смеси и корректировки зажигания. На датчик от контроллера через резистор 2 кОм подается напряжение величиной до 5В, и в зависимости от его колебаний (перепадов), электронный блок определяет температуру двигателя в соответствующий момент времени.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Для чего нужен ДТОЖ

Датчик температуры охлаждающей жидкости несет не малую роль в работе и управлении двигателем автомобиля. В свою очередь он отвечает за работу вентилятора охлаждения, дает сигналы на его включение для охлаждения двигателя, составляет пропорции топливной смеси в зависимости от температуры ОЖ.

Дтож конструкция и принцип работы

Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.

Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.

Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.

Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.

Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.

Функции

• Включение вентилятора охлаждения двигателя;
• Вынос показаний температуры на приборную панель;
• Регулирование топливной смеси;
• Корректировка УОЗ;

Симптомы неисправности

Датчику присуще следующие симптомы неисправности:

• Пропала динамика автомобиля;
• Показания температуры перестали отображаться на приборной панели;
• Автомобиль неустойчиво работает на холостом ходу;
• Появились рывки при движении на постоянных оборотах;
• Нет повышенных оборотов при пуске двигателя;
• Не работает вентилятор охлаждения;

По данным признакам можно предположить, что ДТОЖ вышел из строя или дает неправильные показания.

Где находится

В Приоре ДТОЖ устанавливается в корпусе термостата, под боксом воздушного фильтра. Для того чтобы увидеть датчик необходимо снять бокс.

• Датчик температуры является простейшим устройством, поэтому принцип его проверки тоже довольно простой.
• Для проверки датчика потребуется мультиметр и градусник.

Проверять датчик необходимо измеряя сопротивление на нем в результате измерения температуры жидкости. ДТОЖ увеличивает свое сопротивление при понижении температуры жидкости.

Для того чтобы проверить его необходимо к концам датчика подключить мультиметр выставленный на показания сопротивления и опустить его в стакан с кипятком. Показания омметра должны соответствовать показаниям температуры. То есть по таблице ищем температуры воды и какое должно быть сопротивление у датчика при такой температуре.

Далее проделываем эту же процедуру с холодной водой и смотрим на показания омметра. На основаниях замера выносим вердикт датчику.

Ниже представлена таблица сопротивления ДТОЖ в зависимости от температуры ОЖ.

Замена, не сложный процесс, но имеет свои особенности, которые необходимо соблюдать при работе.

Замена со сливом ОЖ

Внимание:

Замену датчика температуры охлаждающей жидкости необходимо производить на холодом двигателе.

Снимаем минусовую клейму с аккумулятора. Дабы предостеречь себя и автомобиль от короткого замыкания.

Снимаем фишку датчика массового расхода воздуха (ДМРВ).

Откручивая хомуты на гофре впускного ресивера, снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

Далее необходимо слить охлаждающую жидкость.

Ключом на 13 откручиваем пробку слива ОЖ в блоке цилиндров и сливаем ОЖ в тару объемом 10 л.

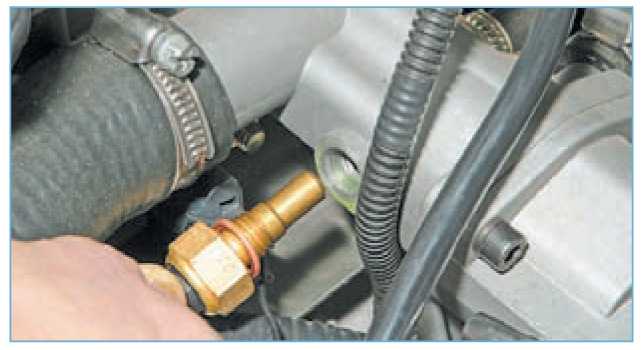

Ключом на «19» откручиваем ДТОЖ из корпуса термостата.

Устанавливаем новый ДТОЖ.

Собираем все в обратной последовательности.

После заливки ОЖ не забудьте проверить ее уровень.

Чтобы заменить датчик охлаждающей жидкости без слива ОЖ необходимо подготовить новый датчик, чтобы быстро заменить его.

Подбираемся к ДТОЖ и начинаем выкручивать его, предварительно подготовив новый датчик и положив тряпочку под термостат дабы не залить КПП антифризом.

Выкручиваем датчик и резко вынимаем его, а отверстие в термостате затыкаем пальцем.

Далее берем новый датчик и так же стараемся как можно быстрее вставить его в отверстие в термостате и вкрутить новый датчик на место.

После собираем все в обратной последовательности.

Незабываем проверить уровень ОЖ и при необходимости доливаем ее.

ДТОЖ заменен как видите ничего сложно в этом нет.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).
