Устройство трамблера и принцип работы

Из чего состоит устройство

Компоненты трамблера – это целый мир. Каждый из элементов играет важную роль в функционировании не только распределителя, но и всей системы зажигания. Рассмотрим основные детали, влияющие на работу устройства.

1. Ротор	Этот компонент функционирует в тандеме с шестерней распредвала.
2. Прерыватель	Деталь содержит кулачковую муфту, функционирующую в комплекте с центробежной муфтой.
3. Бегунок	Обязательный элемент, фиксируемый к валу. Он вращается одновременно с валом.
4. Катушка	Деталь имеет двойную обмотку, обязательный элемент электрики.
5. ВК	Регулятор вакуумный, четко обеспечивающий опережение зажигания. Основным компонентом ВК, в свою очередь, является конденсатор, поглощающий части заряда и защищающий контакты от возможного оплавления.

ВК-контроллер – это регулятор, способный оказывать влияние на УОЗ

Особенно это важно бывает, когда меняется нагрузка автомобильной силовой установки. Отдельно вносятся коррективы в работу компонентов распределительного устройства. Схема вакуумного регулятора опережения зажигания

Схема вакуумного регулятора опережения зажигания

Специалисты рекомендуют определять производительность с помощью дросс-заслонки.

По сути, ВК-контроллер являет собой закрытую полость. Внутри конструкции имеется диафрагма, обеспечивающая наилучшие рабочие характеристики. Одна из полостей направлена в сторону карбюратора.

В процессе разрядки диафрагма устремляется вперед и от этого сжимается диск подвижного типа, а также кулачок-прерыватель. По текущей ситуации, корректируется время срабатывания.

Распределитель способен видоизменять искрообразовательный момент, оказывая таким образом на действующие характеристики силовой установки влияние.

В распределителях определенных видов нередко устанавливается октан-корректор. Компонент отвечает за скорость вращения валика.

Трамблер и его устройство

Примечательно, что на самых первых моделях трамблера октан-корректор регулировался вручную. Это добавляло лишние хлопоты водителям. Современные компоненты функционируют полностью автоматически.

Октан-корректор трамблера – элемент важнейший, иначе бы его не ставили. Нормально функционировать без него определенный вид распределителя не может. Именно этот регулятор меняет УОЗ, если владельцем заливается топливо с другим ОЧ.

Что касается самой конструкции регулятора, то внешне октан-корректор напоминает две пластинки, наделенные еще стрелкой. На последней имеются особые риски, посредством которых регулируется УОЗ. Кстати, такая же стрелка монтируется и на силовую установку.

Каким бы ни был идеальным трамблер автомобиля, время, технический прогресс и стремление человека повысить эксплуатационный комфорт не стоят на месте. Бесконтактная система зажигания, это, безусловно, шаг вперед.

Она является конструктивным продолжением контактно-транзисторной системы зажигания. Отличие – вместо прерывающей и размыкающей контактной группы установлен датчик бесконтактного типа.

Новая система сегодня штатно устанавливается на все известные иномарки, некоторые модели отечественных авто. Преимущества этой системы перед старой налицо: снижается в несколько раз расход топлива, уменьшается количество выбросов, повышается мощность силовой установки. Благодаря новой системе зажигания лучше и качественнее сгорает также топливно-воздушная смесь.

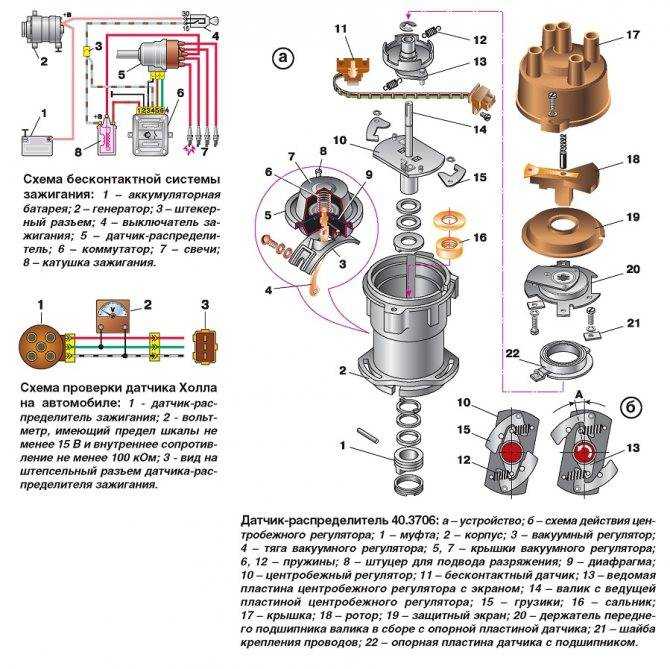

Бесконтактная система зажигания схема

Бесконтактная система зажигания включает в свой состав ряд элементов, среди которых наиглавнейшее значение имеет, конечно же, трамблер. Он соединяется со свечами и интегрируется с катушкой зажигания. Для этого используются специальные бронепровода.

Классический принцип функционирования БСЗ представлен в таблице ниже.

1	При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор.
2	Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания.
3	В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания.
4	Ток высокого напряжения подается на центральный контакт распределителя.
5	В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания.
6	Свечи зажигания осуществляют воспламенение топливно-воздушной смеси.

Что касается корректировки УОЗ, то за это в бесконтактной системе в ответе бывает РОЗ. В ходе изменения нагрузки на мотор, регулирование УОЗ уже осуществляет ВК-регулятор.

Таким образом, зная содержимое трамблера, принцип его функционирования, назначение и преимущества, можно многое понять для себя.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Неисправности устройства

Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.

Рекомендуем: Замена топливного фильтра на Volkswagen passat b3, b5, b6: фото и видео

Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:

1. Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
2. Мотор в целом не заводится.
3. При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
4. Повышенный расход горючего.

Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании

Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание

Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:

1. Износился и перегорел бегунок узла.
2. Проблема заключается в самой крышке — на ней могли перегореть контакты.
3. Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
4. Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
5. Наличие механических повреждений, в том числе трещин на крышке.
6. В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.

Способы проверки бегунка трамблера

Первый способ проверки бегунка подходит для всех моделей устройства.

Элемент проверяется в том случае, если на главном бронепроводе имеется искра. Другими словами, надо проверить, есть ли напряжение на главном проводе катушки. Если нет, то причину проблемы надо искать в катушке, проводе, но никак не в роторе.

Первое, что нужно сделать, это снять крышку распределителя:

• Крышка фиксируется 2-я защелками. Их надо будет отстегнуть отверткой либо рукой.
• Потянуть затем крышку наверх и на себя.
• Обязательно отсоединить провода (в целях безопасности).

В наше поле зрения попадает бегунок. Проверка осуществляется следующим образом:

Сдвигается резиновый колпачок с главного бронепровода катушки зажигания. Таким образом, оголяется контакт бронепровода.

Внимание. Для безопасности рекомендуется приклеить скотчем к сухой деревянной палке этот самый провод, ближе к наконечнику

• Теперь следует поднести медный контакт бронепровода к центральной пластине ротора.
• Включить зажигание и прокрутить ДВС.

Если последуют разряды электрического тока, т.е, между контактом бронепровода и центральной пластиной будет бить искра, значит, ротор пробит. Надо будет его заменить или починить (о ремонте пробитого бегунка подробнее ниже).

Если же разряда между контактом бронепровода и центральной пластиной происходить не будет – проверку надо продолжать.

Следующий этап проверки будет подразумевать снятие самого бегунка. Выходит он легко, достаточно потянуть его вверх. Вот, что следует сделать дальше:

• Взять какой-нибудь провод, зачистить его конец и обернуть им разносную пластину снятого бегунка.
• Второй конец провода тоже зачистить и зафиксировать к массе.
• Таким же способом, описанном выше, поднести к центральной пластине бегунка наконечник катушечного бронепровода.

В данном случае уже искра должна появиться между наконечником и пластиной. В противном случае, если ее не будет, это будет свидетельствовать о пробое помехоподавительного резистора, соединяющего две пластины ротора. Решение то же – заменить бегунок на исправный.

Попробовать починить пробитый элемент можно так:

Вдеть внутрь бегунка (снятого) с обратной стороны какой-либо диэлектрик (диэлектрический материал: полиэтилен, слюду от сигаретной пачки и т. д).

Сюда вставляется диэлектрик

Важно не перестараться. Слой диэлектрического материала, вдетого внутрь бегунка, не должен быть чересчур толстым. Иначе на валу, при вращении, этот материал будет мешать

Иначе на валу, при вращении, этот материал будет мешать.

Диэлектрик поможет доехать до первого автосервиса или магазина автотоваров. Пробитый бегунок в любом случае придется заменить на новый, рабочий.

Реанимировать на время можно и элемент с испорченным помехоподавительным резистором. Но для этих целей подойдут только те модели роторов, на которых помехоподавительные резисторы съемные.

Резистор держится на пружинке. Снять его можно кончиком отвертки, слегка надавив снизу.

Итак, вот что надо сделать:

• Вытащить резистор.
• Обернуть его фольгой от сигаретной пачки. Обязательно запаковать с обеих концов, как конфетную обертку.
• Вставить резистор обратно на место.

Известны и другие способы проверки бегунка. Например, многие автолюбители, правда, только самые опытные, умеют определять неисправность бегунка по оттенку цвета свечной искры. Так, если оттенок желтоватый – бегунок неисправен. Напротив, если он рабочий, оттенок должен отдавать синевой.

Также удается определить неисправность бегунка по работе ДВС. Не всегда он просто «молчит» и не заводится. Случается, что при сломанном роторе мотор завести удается, однако он функционирует неравномерно, снижается его мощность, повышается расход горючего.

Состояние контактов – это «болевая точка» ротора, впрочем, и самого трамблера с его элементами. В современных автомашинах распределитель и ротор, как таковые, вообще отсутствуют. Что касается владельцев авто, оснащенных трамблером, то им можно порекомендовать только одно – регулярно содержать бегунок и другие элементы трамблера в чистоте. А при образовании на контактах нагара или окиси, зачищать мелкой шкуркой.

ВКЗ

Вакуум или регулятор зажигания. Он служит для подбора более правильного момента искрообразования. Стал важным звеном распределительной системы, ведь скорость горения топлива не постоянна и в зависимости от давления, температуры и прочих факторов может изменяться. Вакуум корректирует эти самые недочеты.

Представляет собой диафрагму с пружиной и штоком, подсоединенном к вращающейся площадке с контактами. Приводится в действие диафрагма вакуумом (разряжением воздуха).

Фиксируется вакуум на распределителе всего 2-я болтами. Неисправный регулятор – это порванная либо забитая грязью диафрагма. Увидеть ее можно только после того, как удастся располовинчить ВКЗ. Только надо быть уверенным в том, что неисправен именно он.

Отдельно продается, конечно же, и мембрана. Если в неисправном ВКЗ неисправна мембрана, то достаточно будет заменить только ее. Она, естественно, должна подойти по диаметру.

Если все удалось сделать правильно, то машина сразу же даст об этом знать. Намного улучшится ускорение с любых передач.

Основные аспекты замены

Что касается ремонта трамблера ВАЗ, то в первую очередь необходимо снять устройство. Узел располагается ан магистрали крышки ГБЦ силового агрегата. Рядом с ним вы можете увидеть аккумулятор. В первую очередь для того, чтобы снять механизм, необходимо его обесточить, а это значит, что с аккумулятора нужно снять минусовую клемму. Затем нужно отключить все высоковольтные кабеля, подключенные к крышке агрегата. Также необходимо отсоединить патрубок, который подводится к магистрали вакуумного корректора.

Сделав это, можно приступать к следующему шагу. Теперь вам нужно отключить тросик привода дросселя, а также сам кронштейн, который фиксирует кабеля. Если вы планируете осуществить ремонт узла, то вам, разумеется, придется его разобрать. В этом случае заранее следует проставить все необходимые риски и метки на корпусе прерывательного элемента, его крышке, а также приводе.

Следует отметить, что данная мера является вынужденной, так как в противном случае вы не сможете сохранить необходимый момент зажигания. Соответственно, после ремонта и установки узла на место, зажигание придется регулировать. На нашем ресурсе вы можете найти инструкцию по регулировке момента зажигания на автомобиле ВАЗ 2109 — в случае с «восьмеркой» процедура настройки будет аналогичной. Несколько способов регулировки подробно представлены в этой статье.

Перед снятием метка на маховике должна быть совмещена с риской на корпусе механизма. Затем можно выкрутить сам трамблер из места установки и разбирать его для выявления вышедших из строя элементов. Процедура сборки осуществляется в обратной последовательности. Разумеется, метки контакта бегунка и момента зажигания необходимо совместить. Помните о том, что предотвратить возможный ремонт и замену узла позволит своевременное обслуживание устройства.

Трамблер: устройство и работа

Трамблер, или прерыватель распределитель зажигания — это важный элемент бензинового двигателя внутреннего сгорания. Именно благодаря трамблеру подается электрический импульс на каждую из свечей зажигания, из-за чего происходит ее разряд и воспламенение топливно-воздушной смеси в камере сгорания каждого из поршней.

Конструкция данного устройства оставалась практически неизменной с момента его изобретения в 1912 году американским изобретателем и успешным предпринимателем Чарльзом Кеттерингом (Charles Franklin Kettering). В частности, Кеттеринг являлся основателем известной компании Delco, ему принадлежит 186 патентов связанных с электрической контактной системой зажигания.

Попробуем разобраться с устройством и принципом работы прерывателя распределителя зажигания.

Устройство

Детально описывать каждую шайбочку и пружинку мы не будем, поскольку имеется на нашем сайте Vodi.su статья, в которой устройство прерывателя раскрыто вполне доступно.

Основными же элементами являются:

• привод распределителя (ротор) — шлицевой валик, который входит в сцепление с шестерней распредвала или специального промвала (в зависимости от устройства двигателя);
• катушка зажигания с двойной обмоткой;
• прерыватель — внутри него находятся кулачковая муфта, группа контактов, центробежная муфта;
• распределитель — бегунок (он прикреплен к валу привода сцепления и вращается вместе с ним), крышка трамблера (от нее отходят высоковольтные провода к каждой из свечей).

Кроме того, в зависимости от вида трамблера, в нижней части конструктивно связанный с приводным валиком, установлен октан-корректор, который корректирует скорость вращения под определенный тип бензина — октановое число. В более старых версиях его нужно корректировать вручную. Что такое октановое число мы тоже рассказывали на нашем сайте Vodi.su.

Принцип работы

Принцип работы достаточно простой.

Когда вы поворачиваете ключ в замке зажигания, замыкается электрическая цепь и напряжение от аккумулятора подается на стартер. Бендикс стартера входит в зацепление с венцом маховика коленвала, соответственно, движение от коленвала передается на приводную шестерню валика распределителя зажигания.

При этом на первичной обмотке катушки замыкается цепь и возникает низковольтный ток. Контакты прерывателя размыкаются и ток высокого напряжения аккумулируется на вторичной цепи катушки. Затем этот ток поступает на крышку трамблера — в нижней ее части имеется графитовый контакт — уголек или щетка.

Бегунок постоянно находится в контакте с этим центральным электродом и, вращаясь, передает часть напряжения попеременно на каждый из контактов, связанный с определенной свечой зажигания. То есть индуцированное в катушке зажигания напряжение поровну распределяется между всеми четырьмя свечами.

Вакуумный регулятор связан трубкой с впускным коллектором — задроссельным пространством. Соответственно, он реагирует на изменение интенсивности подачи воздушной смеси в двигатель и изменяет угол опережения зажигания. Это нужно для того, чтобы искра подавалась в цилиндр не в тот момент, когда поршень находится в верхней мертвой точке, а немного с опережением. Детонация будет происходить точно в момент впрыска топливно-воздушной смеси в камеру сгорания, а ее энергия будет толкать поршень вниз.

Следует отметить, что данный вид трамблера с механическим распределителем устанавливается преимущественно на автомобилях с двигателями карбюраторного типа. Понятно, что при наличии каких-либо вращающихся деталей происходит их износ. В инжекторных двигателях или даже более современных карбюраторных используется, вместо механического бегунка, датчик Холла, благодаря ему распределение производится за счет изменения интенсивности магнитного поля (см. эффект Холла). Данная система более эффективная и занимает меньше места под капотом.

Если же говорить о наиболее современных автомобилях с инжектором и распределенным впрыском, то там используется электронная система зажигания, ее также называют бесконтактной. За изменением режимов работы двигателя следят различные датчики — кислорода, коленвала — от которых сигналы подаются на электронный блок управления, а с него уже идут команды на коммутаторы системы зажигания.

(3 оценок, среднее: 5,00 из 5)

Устройство прерывателя распределителя

Основной узел прерывателя – пара контактов, которые находятся в сжатом состоянии под усилием пластинчатой пружины. Размыкание контактов происходит под действием кулачков на валу трамблера, которые перемещают пластиковую подушку подвижного контакта.

Работа прерывателя во многом зависит от угла замкнутого состояния контактов и момента их размыкания, который определяет угол опережения зажигания, в чем и заключается работа пары контактов.

Угол опережения зажигания изменяется под воздействием вакуумного и центробежного регуляторов в зависимости от оборотов и режима работы двигателя.

Практика показала, что большое внимание следует уделять именно контактам, так как они наиболее подвержены износу, коррозии и загрязнениям, что со временем искажает сигнал на катушку зажигания. Все эти несоответствия могут привести к отсутствию искры на свече. При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя

Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км

При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя. Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км.

Со временем изнашиваются и подшипники подвижного основания контактной группы, а также вала распределителя. В результате зазор между контактами может «плавать». Вследствие этого ухудшаются пусковые характеристики двигателя, обороты холостого хода плавают, двигатель работает под нагрузкой неустойчиво, снижается разгонная динамика автомобиля. На ресурс контактной пары может влиять выход из строя конденсатора, который предназначен для исключения подгорания контактов.

Неисправность конденсатора диагностируется при снижении напряжения во вторичной цепи системы зажигания, как следствие падает мощность искрового разряда между электродами свечей.

Устранить проблемы с контактами трамблера можно выровняв рабочие плоскости бархатным надфилем, после чего тщательно прочистить их ветошью смоченной в бензине. Затем отрегулируйте зазор между контактами прерывателя и момент размыкания. Изношенные подшипники вала распределителя, стертые кулачок и подушку, поврежденные контакты, поломанный конденсатор необходимо заменить. Для нормальной работы узла, необходимо провести ремонт прерывателя распределителя (трамблера).

Глобальное решение проблемы с траблером – переход с классической системы зажигания на электронную систему зажигания с прерывателем-распределителем, со встроенным датчиком Холла. Для этого вам потребуется узнать как установить электронную систему зажигания.

Назначение прерывателя-распределителя в том, что он индуцирует ток высокого напряжения и направляет его в камеру сгорания бензинового инжекторного или карбюраторного двигателя. В народе узел называют трамблер, что в переводе с французского означает прерыватель, вибратор, он бывает для контактной системы зажигания и для бесконтактной системы зажигания. Устройство прерывателя-распределителя отличается рабочими элементами, а у контактного и бесконтактного распределителя одинаковая конструкция.

У контактного распределителя есть контакты, у бесконтактного прерывателя их нет и стоит либо датчик Холла, либо индуктивная катушка. Работа и устройство прерывателя зависят от автомобиля, на котором он установлен. На военной технике устанавливали экранированные трамблеры, чтобы авто могло ездить в воде. Распределитель состоит из корпуса, в нем на втулке вращается вал. В нижней части вала есть поперечный пропил, который смещен в сторону, чтобы только в определенном положении можно было бы установить прерыватель.

Кулачковая муфта опережения зажигания и центробежная муфта находятся в верхней части у вала прерывателя. Подшипник расположен в верхней части корпуса, на нем имеется диск с вольфрамовыми контактами неподвижным и подвижным. Чтобы уменьшить пригорание, параллельно с контактами включен конденсатор. Бегунок вставляют на вал трамблера и накрывают крышкой. Внизу снаружи корпуса крепят октан-корректор, а сбоку крепится вакуумный корректор угла опережения зажигания.

Что такое бегунок с резистором и какую роль он играет в распределителе зажигания

Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.

Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.

Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.

Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.

Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.

Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:

• Предотвращение (или снижение интенсивности) прогара контактов крышки трамблера и самого бегунка;
• Снижение вероятности электрического пробоя от других высоковольтных источников;
• Увеличение срока службы свечей и связанных компонентов;
• Увеличение длительности искрового разряда, что в некоторых случаях повышает стабильность работы двигателя.

Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере. При этом запасаемая в катушке мощность остается прежняя, однако из-за возросшего сопротивления цепи она отдается свечам не мгновенно, а в течение некоторого промежутка времени — это приводит к увеличению времени разряда, что обеспечивает более надежное воспламенение смеси в цилиндрах.

Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.

Зачем это нужно?

Распределитель зажигания находится в подкапотном пространстве. Обнаружить его не так уж сложно: внешне он напоминает небольшую круглую капсулу, к которой подводится пучок высоковольтных проводов. Как правило, распределитель можно обнаружить около катушки зажигания, но на некоторых машинах он находится в других точках подкапотного пространства.

Для чего же он нужен? Вспоминая школьный курс физики, можно вспомнить, что поршневой четырехтактный двигатель работает за счет поршней, располагающихся в цилиндрах. В разные моменты времени цилиндры могут занимать различное положение, которое соответствует их такту.

Чтобы поршень двигался, а не стоял на месте, необходимо, чтобы в нужный момент времени топливная смесь, состоящая из бензина и воздуха, поджигалась, а уже за счет ее расширения поршень толкался в нужную сторону.

Искра, которая подается через катушку зажигания на свечу, нужна не все время, а лишь в те моменты, когда смесь уже полностью наполнила цилиндр. Если поджиг произойдет слишком поздно или рано, двигатель уже не будет иметь максимальную эффективность, и его общий КПД упадет.
