Что такое амортизатор и как работает

Как менять стойки амортизаторов

Появился скрип, хруст, биение, жесткость езды, то пора менять эти элементы подвески. Даже, если износ только у одной стойки, то менять желательно и левую, и правую.

Общий порядок замены стоек амортизаторов схож, но в зависимости от модификации подвески, может несколько отличаться.

Пошаговый порядок замены стоек:

1. Снять уплотнитель под капотом. Получить доступ к верхней части амортизатора.
2. Снять заглушку. Открутить гайку крепления штока амортизационной стойки. Для этого используем головку с удлиненным рычагом. Откручивать надо до снятия самой стойки.
3. Ослабить болты крепления колес. Приподнять домкратом автомобиль. Подложить опоры, под домкратом не работаем. Соблюдаем технику безопасности.
4. Снять колеса. Побрыгать ВД-40 на места крепления.
5. Открутить гайку крепления шарнира стабилизатора. Отворачиваем вместе с винтом тормозного шланга. При наличии в конструкции автомобиля антиблокировочной системы (АБС), то сначала надо отсоединить трубку с проводкой от датчика ABS. Датчик располагается на стойке амортизатора.
6. Откручиваем крепление кулачка. Болты выбить молотком, подкладывая деревяшку, чтобы не испортить резьбу.
7. После снятия болтов, стойка уже снята.
8. Отворачиваем гайку крепления верхней опоры к кузову. Передняя стойка демонтируется вместе с пружиной и опорой.
9. На этом шаге нужны специальные стяжки для снятия пружины. Надо создать зазор между чашечкой и последним витком пружины.
10. Так как мы заблаговременно ослабили гайку штока стойки, то ее теперь полностью спокойно отворачиваем. Все, опору и пружину с чашкой отделяем.
11. Осматриваем отбойник и пыльник. Если они изношены, то и их меняем.
12. Перед установкой новых передних стоек амортизаторов, прокачиваем их. Делается это по инструкции, которая прилагается при покупке новых стоек.
13. Также меняем сальники и прокладки.
14. Делаем монтаж новой стойки и всех ранее снятых деталей.

После замены старых стоек на новые, водитель сразу ощутит устойчивость и плавность управления автомобилем.

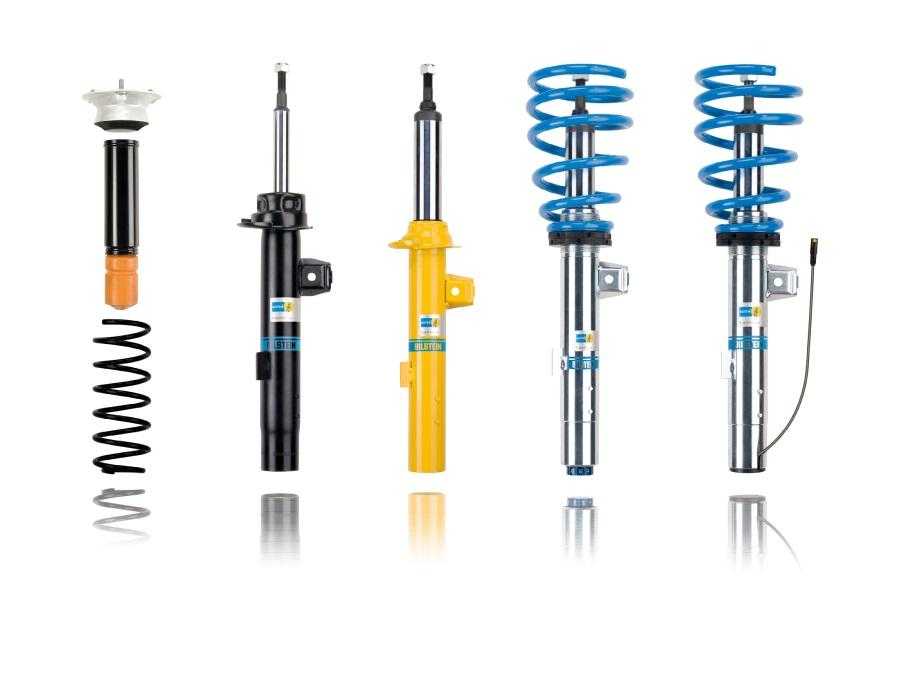

Конструкция амортизаторов

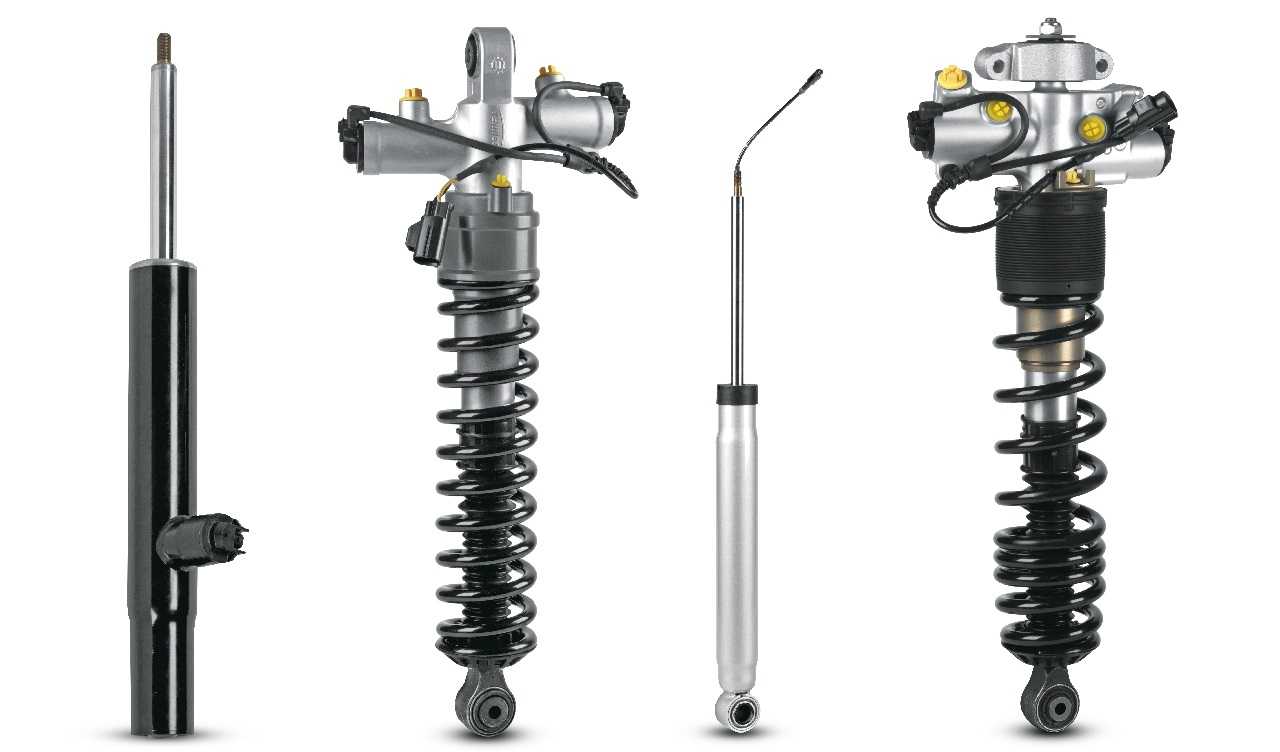

Со стороны может показаться, что амортизаторы примерно одинаковые, но у них много отличий. У автомобилей несколько конструкций подвесок, поэтому передние и задние, а также левые и правые амортизаторы могут отличаться: к корпусу амортизатора могут крепиться различные детали ходовой части, например стойки стабилизаторов и тормозные шланги. Но это не обязательно, в некоторых случаях разделения на левый и правый может не быть.

Внутри амортизаторов могут быть газ и масло или только масло. Есть три типа.

Двухтрубные гидравлические — самый ранний вид автомобильных амортизаторов. Они состоят из двух труб, которые заполнены маслом и частично воздухом. При сжатии трубы сильнее погружаются друг в друга, а масло проходит через специальные клапаны между ними: именно от клапанов зависит, насколько амортизатор будет жестким. Когда амортизатор разжимается, масло проходит обратно. В резервуаре с маслом есть воздух: он компенсирует давление, потому что может сжиматься. Благодаря этому масло не выдавливает через сальники.

У конструкции есть недостатки: масло может перегреться и вспениться — амортизатор не сможет работать, пока оно не остынет.

Двухтрубные газовые амортизаторы повторяют конструкцию гидравлических. В трубах по-прежнему масло, но в одной из них вместо воздуха газ под давлением. Такая конструкция лучше сопротивляется вспениванию масла: амортизатор дольше сохраняет работоспособность.

Однотрубные. Здесь только одна труба-корпус, заполненная маслом. Когда амортизатор сжимается, внутри перемещается шток с клапанами. Небольшая полость заполнена газом и отделена поршнем. Такая конструкция сложнее и дороже в производстве, но лишена главного недостатка двухтрубной конструкции. Такой амортизатор почти невозможно перегреть, а еще он легче.

Отличия в конструкции амортизаторов показаны схематически. Настоящий амортизатор в разрезе выглядит намного сложнее, но понять принцип работы проще по такой схеме. Отличия в длине у двухтрубного и однотрубного амортизатора не будет, ее всегда определяет конструкция подвески автомобиля

Отличия в конструкции амортизаторов показаны схематически. Настоящий амортизатор в разрезе выглядит намного сложнее, но понять принцип работы проще по такой схеме. Отличия в длине у двухтрубного и однотрубного амортизатора не будет, ее всегда определяет конструкция подвески автомобиля

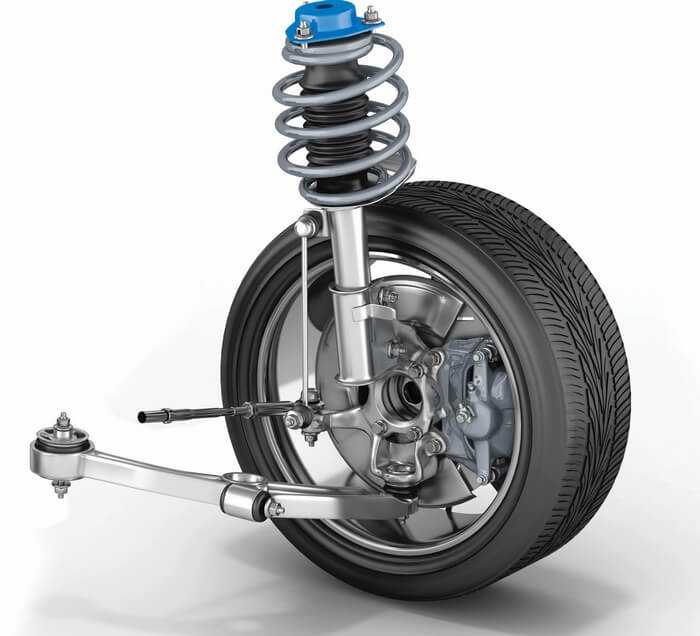

Подвеска типа McPherson очень популярна в современных автомобилях. Амортизатор и пружина объединены в единую стойку. Фото: Creativa images / Shatterstock

Подвеска типа McPherson очень популярна в современных автомобилях. Амортизатор и пружина объединены в единую стойку. Фото: Creativa images / Shatterstock

Когда менять амортизаторы

Из-за посредственного качества дорог амортизаторы служат не так долго, как могли бы. В некоторых случаях они могут выйти из строя на пробеге 50 000 км. Надежными можно назвать амортизаторы, которые исправно работали в течение 100 и более тысяч километров. В общем достаточно велика вероятность, что первый владелец автомобиля поменяет хотя бы передние амортизаторы: они в большинстве случаев изнашиваются раньше задних.

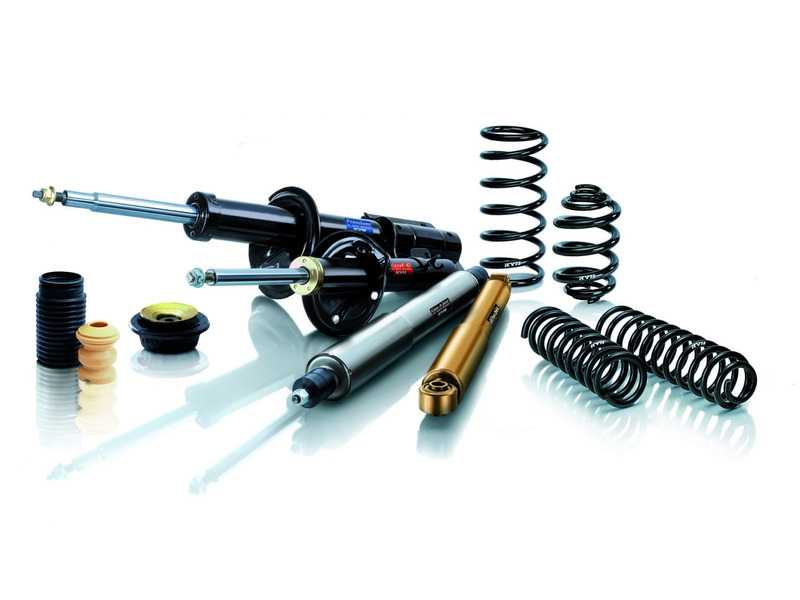

Помимо самих амортизаторов придется поменять как минимум пыльники и отбойники. Отбойники позволяют сократить последствия пробоев, смягчить удар. Пыльники закрывают часть штока, которая нужна для хода амортизатора, от воды, пыли, льда и реагентов. Ни то ни другое не стоит отмывать и ставить на новые амортизаторы: старая защита существенно сократит ресурс амортизаторов.

При замене амортизаторов вполне вероятна замена и их опор: они позволяют упруго закрепить амортизатор на кузове автомобиля. Задние и передние опоры отличаются. Задние сделаны исключительно из металла и упругого материала — изолостана, полиуретана, резины или другого полимера. В передних опорах есть подшипники, благодаря которым стойка может поворачиваться.

Ресурс опор редко связан с ресурсом самих амортизаторов. Из-за изношенных подшипников в передних опорах могут появиться посторонние звуки при повороте руля на месте. Если проблема в эластичном полимере — появятся характерные посторонние звуки при проезде неровностей.

Если пробег автомобиля более 100 тысяч километров и нужно менять амортизаторы, проконсультируйтесь со специалистом. Может оказаться, что выгоднее поставить сразу новые опоры и не платить за работу второй раз через какое-то время.

Большинство производителей автомобилей и запчастей рекомендуют менять амортизаторы на одной оси парами.

Даже исправный амортизатор может отличаться от нового по характеристикам и работать иначе. Но бывают и исключения: универсального правила нет.

Несмотря на критичное влияние на управляемость автомобиля, регламентов по замене амортизаторов нет. Их меняют по мере износа или при поломке.

Появились посторонние звуки: если при проезде неровностей вы слышите удары в подвеске, то это повод показать машину автомеханику. Но стук не обязательно будет, амортизатор может выйти из строя и в тишине.

Колесо прыгает после неровностей — это легко почувствовать. Когда амортизатор потерял герметичность и больше не гасит энергию, пружина будет разжиматься и сжиматься некоторое время после проезда ямы. Будет ощущение, что вы едете по мелким неровностям, хотя асфальт абсолютно гладкий.

Корпус амортизатора в масле. Самый заметный признак сломанного амортизатора — подтеки масла на его корпусе и пыльнике штока. За редким исключением в ходовой части нет других деталей, которые могут протекать и оставлять такие следы.

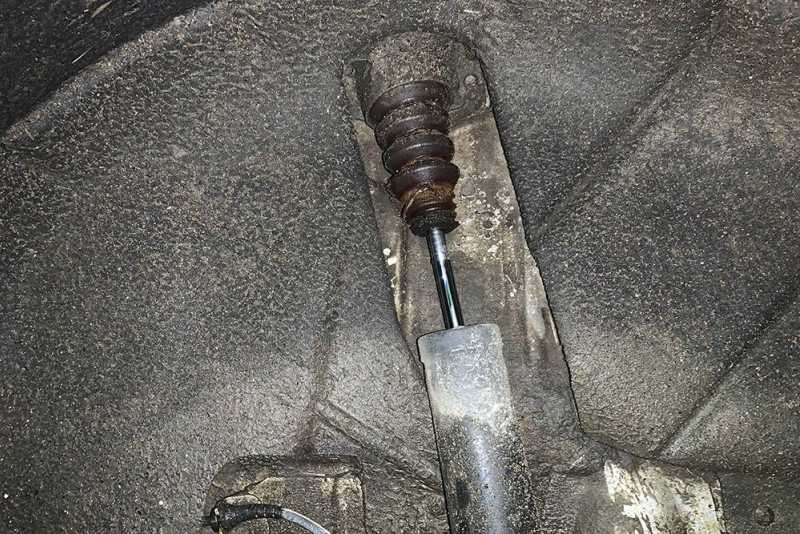

Чтобы увидеть течь масла из амортизатора, не обязательно снимать колесо. Так выглядит неисправный передний амортизатор Mini JCW на пробеге 100 000 км А так выглядит отбойник, который пропитался маслом из амортизатора. Видите такой — меняйте амортизаторы на оси. Конкретно этот отбойник ко всему прочему не фиксирует пыльник

На СТО предлагают поменять амортизатор после диагностики на стенде. В распоряжении крупного автосервиса может быть специальный стенд для проверки ходовой части: часто его называют вибростенд. Автомобиль закрепляют на нем, площадки под его колесами двигаются вверх-вниз с разной скоростью и амплитудой. Так стенд имитирует проезд по неровностям, записывает информацию, а потом показывает ресурс ходовой части автомобиля в процентах.

Допустим, ресурс ходовой части по результатам проверки — 62%. Только непонятно, что именно в этой ходовой не так. Результат скорее бесполезен, поэтому мы не рекомендуем делать выводы о неисправности подвески, опираясь исключительно на данные с вибростенда.
