Мифы и реальность о балансировке коленчатого вала

Как и где проводится балансировка

Настройка проводится и на спецоборудовании, и в домашних условиях. Все зависит от финансовых возможностей. Однако следует знать, что в гараже удастся нивелировать статический дисбаланс, а вот для нейтрализации моментного или комбинированного нужен стенд, профессиональный.

Регулировка маховика в тисках

Балансировка по новейшим технологиям

О том, как отбалансировать маховик без профессиональной помощи, написано много. Наиболее проще, как и говорилось, провести настройку, минимизирующую статический дисбаланс. Выполняется она по-разному, но более распространена процедура с использованием сподручных средств и кое-каких инструментов.

Важно учитывать при балансировке своими руками нюанс из физики, что свободное вывешивание маховика приведет к тому, что его наиболее тяжелая сторона (точка) будет останавливаться внизу. Для беспрепятственного функционирования маховик ставят так, чтобы обеспечить свободное вращение на опорах

Для беспрепятственного функционирования маховик ставят так, чтобы обеспечить свободное вращение на опорах.

Вот, что следует сделать:

• установить два угольника, зафиксировать их;
• маховик зафиксировать на вал;

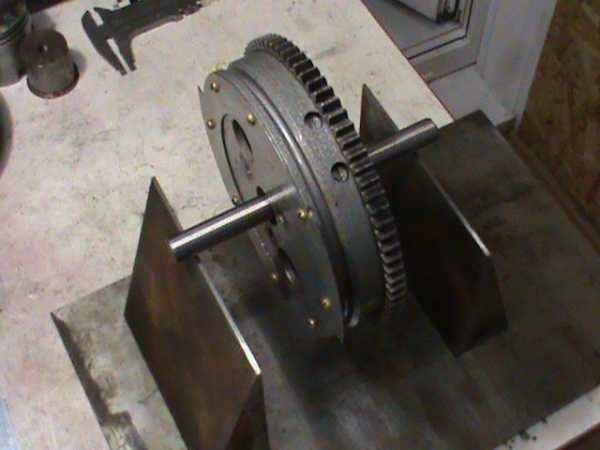

• поставить вал с маховиком на уголки (см. фото).

Балансировка в домашних условиях на уголках

Если найти угольники подходящего типа не удалось, то в качестве держателя могут быть применены тиски. В них зажимается вал, на который заранее вдевается маховик на подшипниках.

Маховик зажат в тиски

Вися в свободном положении, маховик априори будет вставать самой тяжелой своей стороной вниз, по закону физики, если его вращать. Другими словами, он остановится так, что самая тяжелая часть будет внизу (отмечается фломастером точка), каждый раз после вращения. Удалив именно с этой части элемента преизбыточный металл, удастся отрегулировать маховик. В таком духе части маховика уравновешиваются.

Если маховик после каждого вращения останавливается нижней частью своей в разных точках, это лишь говорит о хорошо проведенной балансировке изделия. Кроме того, он не должен повернуть обратно, после остановки, что также случается при неправильной балансировке.

Помимо обсечения излишнего металла, используется также установка добавочных тяжестей с противолежащей стороны. Это называется распределением масс изделия. Но, все же, снятие избыточного металла, путем высверливания или шлифовки – куда более распространенное явление.

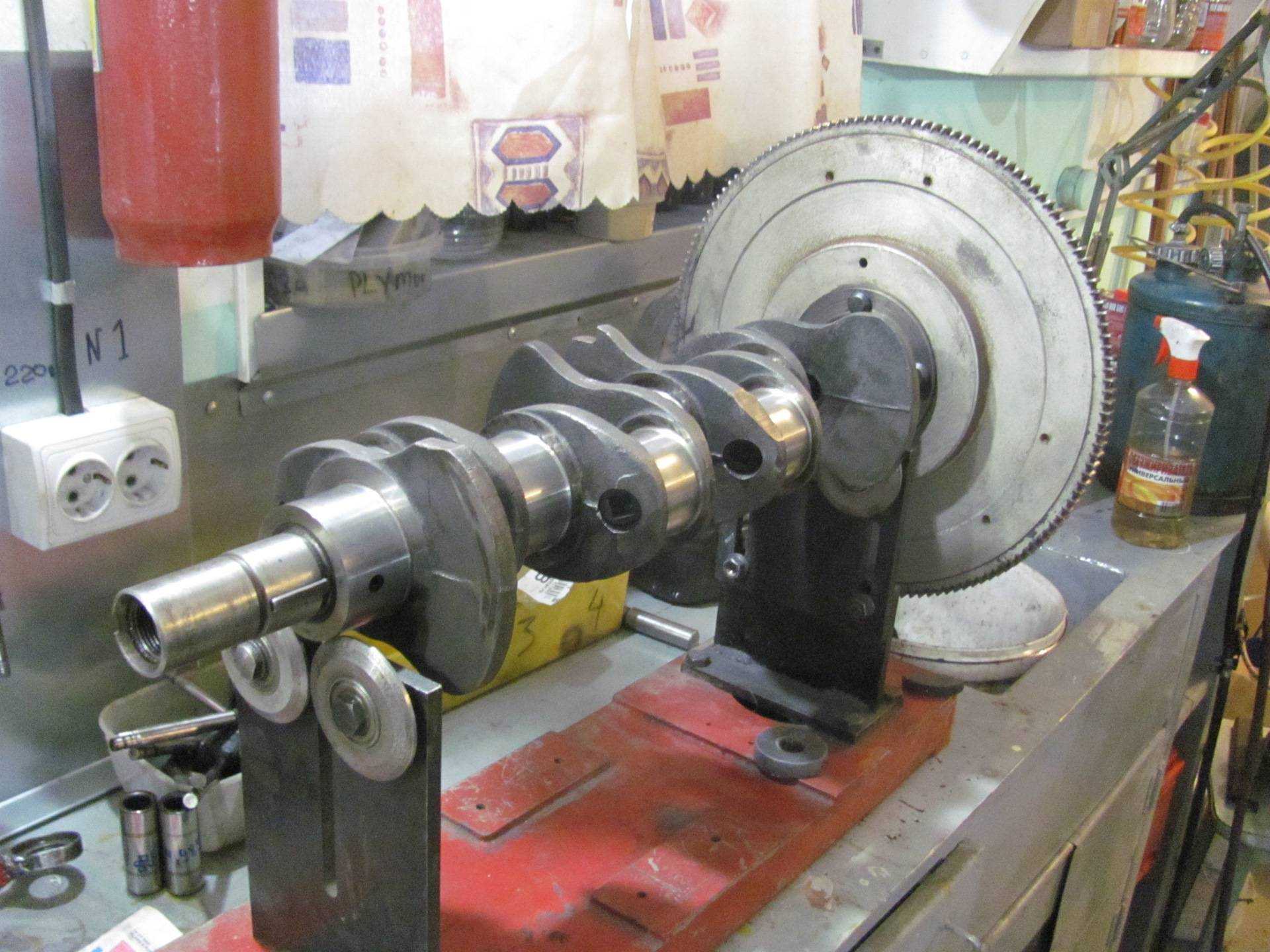

Облегчение и балансировка коленвала

Проверить метод на эффективность можно вполне оригинальным способом. На маховике с задней части имеются болты. Можно будет снять один из них, и проверить вращение. По логике эта точка маховика каждый раз должна останавливаться вверху, так как самая легкая. Так оно и происходит, если конечно, маховик хорошо отбалансирован.

Внимание. Проверять методом вращения рекомендуется, как в одну, так и в другую стороны

Для более тонкой настройки вместо снятого болта ставится крепеж полегче. Маховик опять должен вставать легкой частью (легким болтом) вверх.

То же самое делается и в обратном направлении. Т.е, вместо штатного болта ставится крепеж уже потяжелее. В ходе вращения маховик должен останавливаться этим болтом вниз.

В ходе эксперимента рекомендуется не жалеть смазки для подшипника маховика. Его следует периодически смазывать, чтобы вращение не встречало на своем пути никаких преград.

Следует знать, что балансировка маховика, методом установки его в тиски, реагирует на изменение веса больше 10 г. В противном случае на изменения самодельный стенд не отреагирует. Получается, что идеально отбалансировать маховик в таких условиях не получится. Нужен профессиональный стенд.

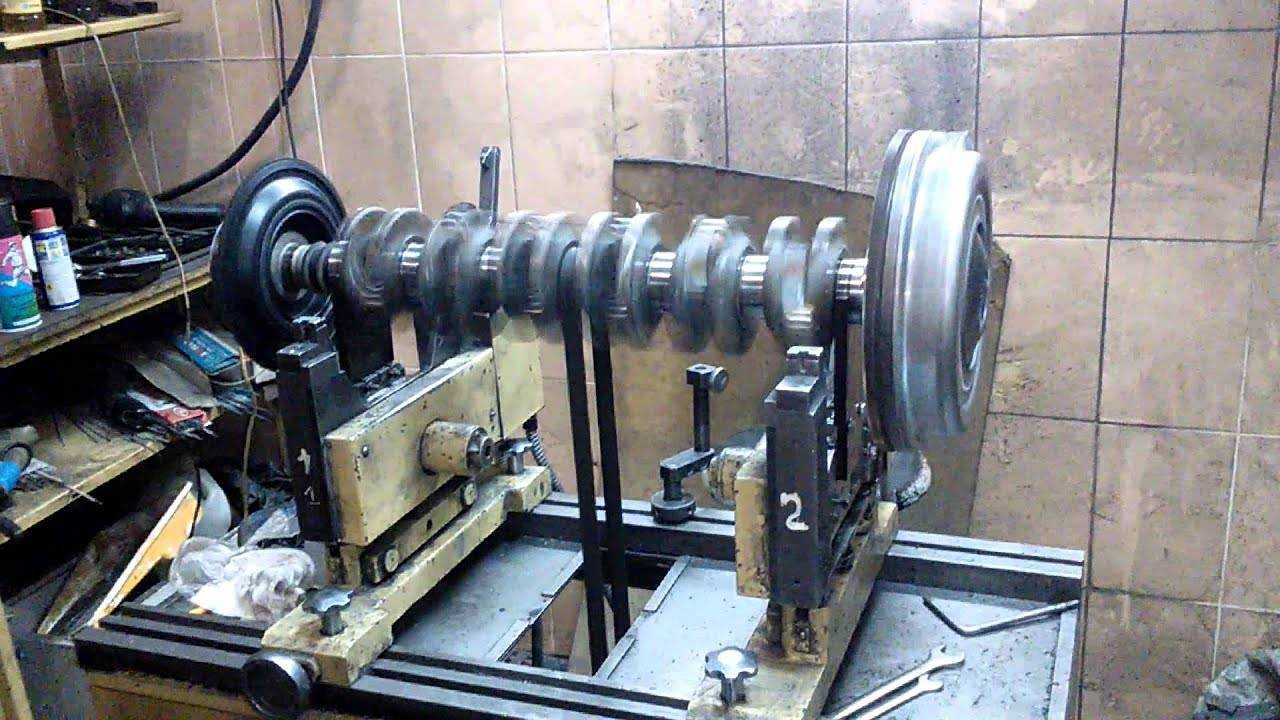

Профессиональная балансировка

Балансировка коленвала с маховиком нужна бывает не только после замены элемента. Процедура обязательна после ремонта маховика, когда меняется венец, после замены сцепления и даже после прочистки маслоканалов коленвала.

Если пренебречь этой процедурой, мотор автомобиля, даже на повышенных оборотах, будет сильно вибрировать. Безусловно, допустить этого никак нельзя.

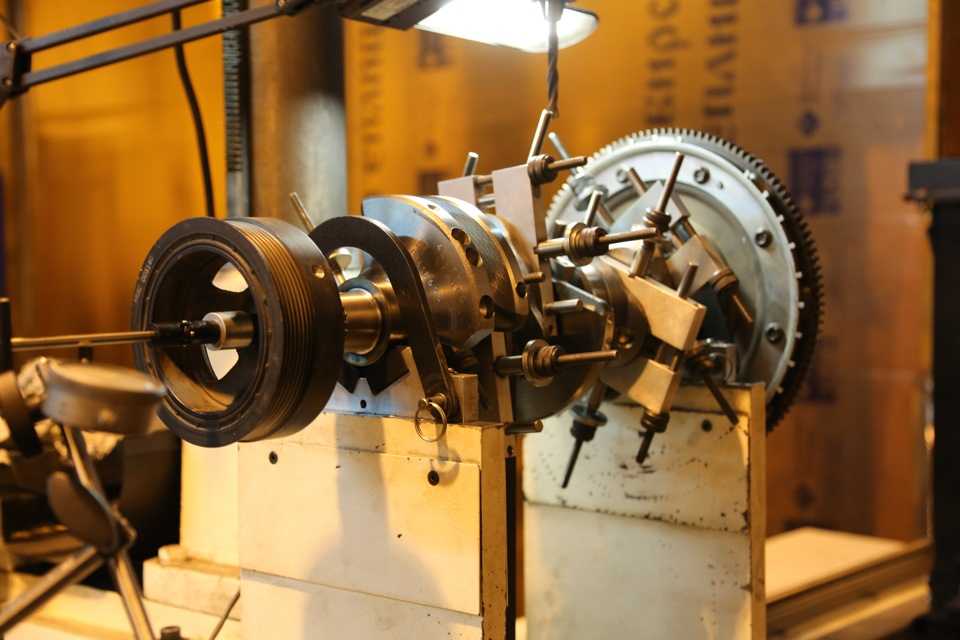

Балансировка коленвала и маховика – довольно распространенная процедура не только автозаводов, но и предприятий, производящих современные мотоциклы. Например, балансировка известного мотоцикла Днепр или автомобиля ЗАЗ проводится вкупе с настройкой коленвала, сцепления и центрифуги.

Цель проведенной операции – добиться абсолютно одинакового веса всех составляющих тестируемого элемента. Странно, но некоторые автозаводы пренебрегают этим. По этой причине всем автомобилистам и мотоциклистам на заметку: проводите балансировку при первом же ремонте ДВС.

Прочие факторы

Помимо неработающего цилиндра и неправильно закрепленного двигателя, вибрация на холостых оборотах может быть спровоцирована рядом других факторов. Конечно, встречаются они гораздо реже, но все же их нельзя не рассматривать как вариант.

В первую очередь необходимо отметить элементы топливной системы. Если они сильно загрязнены, топливно-воздушная смесь не будет сгорать в достаточной мере. Из-за этого возникает повышенный расход, странные звуки (возможно, даже хлопки) и вибрация. Еще хуже, если в бензин попадает вода. В таком случае помимо большой траты топлива возникает риск закоксовывания цилиндров. Как следствие, двигатель работает неправильно. Иногда в топливную систему может проникнуть моторное масло и сажа, что также негативно влияет на такты работы ДВС.

Вторая причина – разный вес деталей цилиндро-поршневой группы. Эксплуатация автомобиля, особенно если его пробег более 200 тысяч километров, требует повышенного внимания к двигателю, а иногда и замены деталей в нем. Даже небольшая разница в весе может существенно повлиять на работу двигателя в дальнейшем. Причем касается это всех деталей двигателя, будь это поршень, шатун или юбка.

На некоторых малолитражках с электронной системой управления заслонкой вибрация салона на холостых оборотах может возникнуть из-за повышенной нагрузки на генератор. Особенно часто это случается в зимний период, когда в машине одновременно работают фары, печка, обогревы стекол, сидений и зеркал. Зачастую на таких авто вибрация возникает в момент остановки. Когда водитель отпускает педаль акселератора, бортовой компьютер подает сигнал на закрытие заслонки до холостого хода, а на моторе появляется нагрузка с генератора – именно в этот момент возникает сильная тряска мотора. Как правило, она исчезает через 3-5 секунд. Подобная вибрация на холостом ходу для малолитражных машин, особенно с АКПП, считается нормальным явлением, и в большинстве случаев она решается использованием более качественного топлива и заменой воздушного фильтра.

Стоит отметить, что тряска мотора может возникнуть и при замене зубчатого ремня, особенно в том случае, когда шестерня балансирного вала вращается вместе со снятой деталью.

Насколько важна своевременная балансировка коленчатого вала

Подавляющее большинство специалистов в качестве ответа на этот вопрос приводят следующие доводы:

Об услуге

Качественный профессиональны ремонт и балансировка карданного вала в Москве и Московской области осуществляется компанией «КАРДАН-ГАРАНТ» на новейшем сертифицированном оборудовании Европейского качества. Балансировка кардана в Москве и Московской области является одной из самых востребованной операцией по выявлению и устранению вибрации в автомобилях. Балансировка важна и нужна после производства любых операций с карданным валом. Резка, удлинение и укорачивание, замена фланцев и вилок карданного вала легкового и грузового транспорта, замена ШРУСов и крестовин, замена подвесных опор, шлицевых соединений, восстановление посадочных отверстий под крестовины, напыление металла и многое другое

И важно проводить балансировку кардана на сертифицированном оборудовании в специализированном техцентре, который обязан выдать абсолютный результат и предоставить гарантию на все виды работ. Наше балансировочное оборудование позволяет проводить динамическую балансировку карданного вала длиной более 4500 мм и частотой оборотов более 5000. Мы можем предоставлять данную услугу для легкового, коммерческого,грузового транспорта и спецтехники

Также балансируем промышленные валы из легкой и текстильной промышленности, наши клиенты есть из кофейных компаний, где необходима балансировка дробильных валов для зерен. В текстильной промышленности это специальные валы для нанесения узоров на полотна тканей, там должна быть идеально ровная поверхность. Еще похожие промышленные валы используются в печатной индустрии. Мы тщательно следим за нашим оборудованием, проводим обязательную профилактику. Стараемся добиться максимального качества в работе. Будем рады видеть Вас у нас в гостях!

Мы можем предоставлять данную услугу для легкового, коммерческого,грузового транспорта и спецтехники. Также балансируем промышленные валы из легкой и текстильной промышленности, наши клиенты есть из кофейных компаний, где необходима балансировка дробильных валов для зерен. В текстильной промышленности это специальные валы для нанесения узоров на полотна тканей, там должна быть идеально ровная поверхность. Еще похожие промышленные валы используются в печатной индустрии. Мы тщательно следим за нашим оборудованием, проводим обязательную профилактику. Стараемся добиться максимального качества в работе. Будем рады видеть Вас у нас в гостях!

В «КАРДАН-ГАРАНТ» готовы провести точную балансировку карданного вала для автомобилейотечественного и иностранного производства,легкового и грузового транспорта, в том числе и спецтехники.

При проведении этих мероприятий нужно учитывать тот факт, что карданная передача состоит из двух и более крутящихся элементов и представляет единую систему, которую нужно балансировать целиком в собранном виде, как она установлена в конкретном автомобиле.

Ремонт и балансировка карданных валов осуществляется на современном оборудовании, имеющим необходимые сертификаты. При помощи таких инструментов компания может монтировать карданные передачи весом до трехсот пятидесяти килограмм, которые состоят из двух и более крутящихся элементов. На оборудовании можно балансировать карданы грузовиков, лимузинов и микроавтобусов. При этом значение оборотов вала может достигать пяти тысяч в минуту.

Если не произвести своевременную настройку кардана, то его вибрация будет увеличивать нагрузку на ответственные узлы машины (редуктора, коробка, мост). Кроме дискомфорта при езде это может привести к выходу из строя узлов кардана, а это уже будет означать более дорогой ремонт.

Зачем восстанавливать?

В первую очередь, цена, которая играет огромную роль. В зависимости от сложности образовавшегося повреждения двухмассового маховика, стоимость ремонта обойдется в несколько раз ниже в сравнении с покупкой нового маховика.

Если вы опытный водитель, то понимаете, что гораздо лучше восстановить оригинальную деталь, чем приобрести дешевую китайскую подделку, при условии, что ремонтно-восстановительные работы будут производится в мастерских, которые специализируются в данном направлении, имеют соответствующий опыт восстановления маховиков и соответствующее оборудование.

Наш сервис предлагает — качественно и с гарантией произвести восстановление двухмассового маховика. Большинство владельцев автомобилей с такими маховиками относятся к ним негативно и избавляются от них при первой же возможности. Однако, не каждый водитель осознает, насколько хорошо ДМФ повышает комфорт при езде на автомобиле с высоким крутящим моментом.

Разновидности дисбаланса

Для того, чтобы понять, как проводится процедура балансировки, следует разобраться с разновидностями дисбаланса:

1. Статический. Развивается в результате смещения оси детали в отношении к оси вращения. Это провоцирует появление вибраций.
2. Моментный. Возможен при появлении на краях маховика дополнительных масс. При этом массы уравновешены, но не проявляют себя в статике. Однако, при вращении они провоцируют выраженную вибрацию.
3. Динамический. Определяется совместным действием статического и моментного дисбаланса.

Вибрации могут усиливаться или уменьшаться в зависимости от частоты вращения. Они провоцируют возникновение дополнительной нагрузки на элементы двигателя (стартер, карданный вал, коленвал), а также ведут к ослаблению крепежа. В свою очередь, это может привести к неисправностям и снижению срока эксплуатации и нарушениям работы составных частей мотора: маховика, сцепления, коленвала и других.

К причинам дисбаланса следует отнести:

• некорректное изготовления составных частей двигателя, таких как маховик, стартер, коленвал и другие;
• неоднородность материала;
• неточность центрирования скрепленных деталей;
• повышенная величина зазоров скрепленных элементов и узлов, а также несоблюдение соосности при монтаже;
• деформирование валов в процессе механической и термической обработки и в результате повреждений при использовании.

Вибрации могут возникнуть при отсутствии балансировки как маховика, так и других деталей большого диаметра и значительной величиной угловой скорости: карданного вала, коленвала, колес и сцепления.

Устранение дисбаланса проводится с использованием специализированного оборудования в автосервисных центрах. Самостоятельная балансировка также возможна. Только нужно помнить, что перед проведением процедуры следует отключить стартер, который цепляет маховик, от питания.

Рис.1 Балансировка маховика

Признаки возникновения дисбаланса маховика

Качество ремонта двигателя напрямую зависит в первую очередь от человеческого фактора, поэтому даже после ремонта часто обнаруживаются признаки необходимости проведения балансировки маховиков в Екатеринбурге:

• Посторонние размеренные шумы в двигателе, напоминающие стук могут возникать из-за смещенного центра тяжести кривошипа. Эксплуатация в таком состоянии быстро приведет к износу подшипников скольжения, а при высоких оборотах возникает вероятность обрыва или излома отдельных деталей из-за сильных центробежных усилий.
• Двигатель не выходит на высокие обороты, при этом плавная раскрутка коленвала сопровождается большой раскачкой его на опорных подушках – такое состояние просто недопустимо для нормальной работы двигателя, поэтому срочно требуется балансировка маховиков.
• Инерционная динамика раскрутки коленчатого вала с возникновением вибрации всего двигателя, что на ходу автомобиля воспринимается размеренным подергиванием, т.е. из-за возникающих центробежных усилий раскручивание коленвала замедляется, что приводит к потере мощности двигателя и перерасходу топлива.

Балансировка маховика своими руками

Наиболее простым решением является статическая балансировка. Хотя провести ее можно различными способами, далее будет использоваться один из самых простых. Он позволяет полностью осуществить процедуру без специальных инструментов.

Для начала важно определить точку смещения веса. Для этого через центр маховика продевается металлический прут, который может выдержать подобный вес без деформации

Если в его конструкции все еще имеется вал, то можно использовать его для этой задачи. Далее нужно взять две прямых опоры и закрепить их параллельно.

Далее маховик размещается на этих опорах. После этого наиболее тяжелая сторона будет смещаться вниз, проворачивая ось. Это даст понять приблизительное расположение центра тяжести. Кстати, для этой же задачи можно заменить прямые опоры тисками, зажав вал, на котором находится деталь.

Далее необходимо провести следующие шаги:

1. Определить точку смещения веса.
2. Навесить груз с противоположной стороны.
3. Провести повторную диагностику.
4. При необходимости повторить процедуру.

Хотя мастера рекомендуют вешать грузики для балансировки, зачастую лишний метал попросту высверливается. Проблема в том, что это не только приводит к снижению общего веса маховика, но и может попросту привести деталь в негодность.

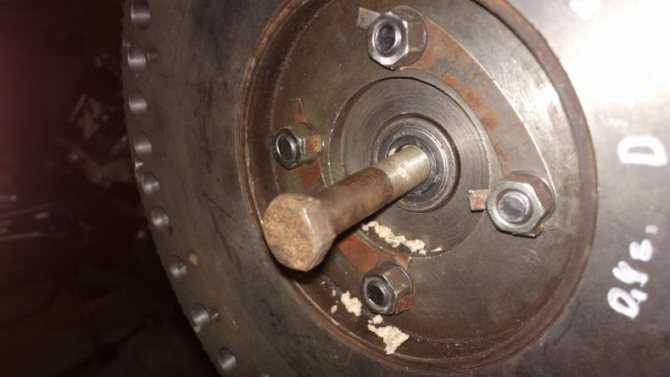

Также можно проводить балансировку на весу, если в детали имеется подшипник. Задумка та же, имеется несколько грузов и маховик под углом. Постепенно вращая и определяя недостаток веса, нужно размещать грузы до полного баланса детали. Многие считают такой вариант более удобным, ведь маховик нигде не закрепляется и постоянно находится в подвешенном состоянии

Зачастую в сервисах проводится динамическая балансировка данного элемента. Она более надежная и быстрая, а результат представляет собой абсолютный баланс детали. Такой подход рекомендуется всем, однако для этого необходимо ехать в сервис. Самостоятельно провести такую процедуру практически невозможно, ведь для этого нужен специальный стенд с оборудованием. Кроме того, здесь используется не только маховик, а также коленвал и сцепление.

Так что для самостоятельного проведения работ лучше подойдет статическая балансировка. Она позволяет быстро и достаточно неплохо вернуть на место центр тяжести, используя лишь подручные средства. Хотя на стенде это делается быстрее и точнее, такой вариант подойдет для бюджетного ремонта.

А для лучшего понимания процедуры балансировки маховика рекомендуется посмотреть это видео. Здесь демонстрируется закрепленная деталь, на которой можно определить смещение центра тяжести. Это основа для дальнейших процедур по балансировке:

Ох, заждался я этот маховик с проточки ждать…

Проточили согласно чертежу из прошлой записи, оставив буртик возле венца 2 мм.

Сразу оговорюсь, протачивали сразу два маховика на два мотора на два разных Тазика, так что на фотках их тоже два…

Итак, после токарных работ вес двух маховиков составил 9,9 кг. Напомню, что до проточки было 13,03 кг. Почему двух, потому что взвесить додумались только после упаковки перед отправкой токарю. Получается по минус 1,5 кг с каждого маховика

Примерил маховик на мотор, прикрутил пропиленный колокол и поставил стартер, всё отлично, кроме того, что 11-ти зубцовый бендикс немного (1-1,5 мм) не лезет на венец по диаметру. нет нормального зацепа и выдвигания бендикса на венец. К сожалению не фоткал. Как раз сказывается разница по диаметру между классическим венцом и двенашечным… примерно 1 мм.

Уже заказал стартер 5722.3708, завтра привезут прям на работу. Буду внедрять в него 9-ти зубцовый волговский бендикс, заодно промажу как надо, а то начитался на форумах, что новые стартеры практически без смазки идут…

Сделал 15 «сверловок» (так получилось, хотел 12) по посадочному контуру венца и приварил полуавтоматом. Правда потом пришлось немного зачищать некоторые точки сварки, так как они помешали при установке корзины сцепления. Вот на этой фотке видны помеченные точки жёлтым маркером.

Теперь самое главное — Статическая балансировка маховика

Честно скажу, всё сделано на скорую руку и из того что оказалось под рукой, но от этого точность ни разу не пострадала.

Балансировка маховика своими руками

Наиболее простым решением является статическая балансировка. Хотя провести ее можно различными способами, далее будет использоваться один из самых простых. Он позволяет полностью осуществить процедуру без специальных инструментов.

Для начала важно определить точку смещения веса. Для этого через центр маховика продевается металлический прут, который может выдержать подобный вес без деформации. Если в его конструкции все еще имеется вал, то можно использовать его для этой задачи

Далее нужно взять две прямых опоры и закрепить их параллельно

Если в его конструкции все еще имеется вал, то можно использовать его для этой задачи. Далее нужно взять две прямых опоры и закрепить их параллельно.

Важно! Стоит проводить эту процедуру с водяным уровнем, ведь малейший просчет может привести к ошибочным выводам в процессе диагностики. Далее маховик размещается на этих опорах

После этого наиболее тяжелая сторона будет смещаться вниз, проворачивая ось. Это даст понять приблизительное расположение центра тяжести. Кстати, для этой же задачи можно заменить прямые опоры тисками, зажав вал, на котором находится деталь

Далее маховик размещается на этих опорах. После этого наиболее тяжелая сторона будет смещаться вниз, проворачивая ось. Это даст понять приблизительное расположение центра тяжести. Кстати, для этой же задачи можно заменить прямые опоры тисками, зажав вал, на котором находится деталь.

Далее необходимо провести следующие шаги:

1. Определить точку смещения веса.
2. Навесить груз с противоположной стороны.
3. Провести повторную диагностику.
4. При необходимости повторить процедуру.

Хотя мастера рекомендуют вешать грузики для балансировки, зачастую лишний метал попросту высверливается. Проблема в том, что это не только приводит к снижению общего веса маховика, но и может попросту привести деталь в негодность.

Также можно проводить балансировку на весу, если в детали имеется подшипник. Задумка та же, имеется несколько грузов и маховик под углом. Постепенно вращая и определяя недостаток веса, нужно размещать грузы до полного баланса детали. Многие считают такой вариант более удобным, ведь маховик нигде не закрепляется и постоянно находится в подвешенном состоянии

Зачастую в сервисах проводится динамическая балансировка данного элемента. Она более надежная и быстрая, а результат представляет собой абсолютный баланс детали. Такой подход рекомендуется всем, однако для этого необходимо ехать в сервис. Самостоятельно провести такую процедуру практически невозможно, ведь для этого нужен специальный стенд с оборудованием. Кроме того, здесь используется не только маховик, а также коленвал и сцепление.

Так что для самостоятельного проведения работ лучше подойдет статическая балансировка. Она позволяет быстро и достаточно неплохо вернуть на место центр тяжести, используя лишь подручные средства. Хотя на стенде это делается быстрее и точнее, такой вариант подойдет для бюджетного ремонта.

А для лучшего понимания процедуры балансировки маховика рекомендуется посмотреть это видео. Здесь демонстрируется закрепленная деталь, на которой можно определить смещение центра тяжести. Это основа для дальнейших процедур по балансировке:

• Вибрация педали сцепления после замены сцепления
• Установка вентиляции сидений автомобиля
• Неисправности системы зажигания инжекторного и дизельного двигателя, принцип работы
• Шкив и сальник коленвала Приоры

Двухмассовый маховик: назначение

ДММ— мощный гаситель крутильных колебаний. После его появления ставить пружиныоказалось не нужно. Прежде они были объединены с диском сцепления, работавшимвместе с одномассовым маховиком, который являлся большим литым диском — в нем всилу простоты конструкции просто не могло быть никаких поломок. Со временеммощность двигателей продолжала расти, нормы вредных выхлопов ужесточались. Этиобстоятельства вынудили производителей приспосабливать силовые агрегаты дляработы на пониженных оборотах. Прежние решения уже не подходили.

ДММвыравнивает работу трансмиссии, даже когда она работает в неблагоприятныхусловиях. На автомобилях с простыми маховиками резкое повышение скоростиспособствует возникновению вибраций. Дальнейшее увеличение скорости безперехода на более низкую передачу становится невозможным. При использованиивысокомощных пружин ДММ основная часть вибраций успешно гасится.

Как провести балансировку своими руками?

Ниже описан старый, но эффективный метод восстановления кардана. Его недостаток заключается в больших временных затратах. Для проведения манипуляции понадобятся удобная смотровая яма или эстакада, грузики с разным весом. Последние можно заменить кусочками сварочных электродов.

Работы выполняются по инструкции:

1. Условно разделить трубу поперёк на 4 одинаковых отрезка. Число частей может быть увеличено в зависимости от силы тряски и большого количества свободного времени.
2. На первый кусочек кардана нужно прикрепить свинцовый грузик с примерным весом 30г. таким образом, чтобы он был надёжно зафиксирован на поверхности с возможностью легко снять его. Обычно для обеспечения такого закрепления используют металлический хомут, прочную клейкую ленту (изоленту или скотч), мягкую стяжку, проволоку и т.д. Если вместо груза прикрепляются электроды, то присоединяют больше двух штук одновременно. Их количество варьируется при уменьшении общей массы.
3. Провести тест. Для этого нужно выехать на гладкую дорогу и проверить степень вибрации. Если она стала менее ощутима, то выбран верный отрезок кардана для балансировки.
4. В том случае если уровень дрожания авто остался на прежнем уровне, следует зафиксировать грузик на следующей части вала, отмеченной в начале процедуры.

Повторять эти стадии работ необходимо до тех пор, пока не будет обнаружен тот отрезок кардана, при котором вибрация проявляется в минимальной степени. Далее нужно подобрать оптимальный вес грузика, при котором тряска исчезает совсем. Это идеальный вариант, однако при самостоятельной балансировке можно допустить остаточное чуть ощутимое дрожание машины.

Завершающим этапом балансирования вала этим способом является жёсткое долговечное прикрепление груза к кардану. Лучший вариант прикрепления – использование электросварки. Если такой возможности нет, то альтернативой станет вещество «холодна сварка». Нежелательный, но часто применяемый метод – надёжное затягивание грузика хомутом из металла.

Другие методики балансировки вала

1. Ещё один метод начинается со снятия кардана. Его укладывают на идеально ровную горизонтальную поверхность на металлические невысокие подставки. Расстояние между ними должно быть немного меньше длины вала. Деформированный кардан имеет смещённый центр тяжести. В подобном положении деталь прокрутится, и его утяжелённый участок окажется снизу. Этот метод может стать «предисловием» к уже описанному алгоритму. Благодаря ему, определение нужного участка трубы пройдёт быстрее. Однако найти идеально ровную плоскость для его применения не всегда возможно.
2. Использование анализатора частоты. Его можно собрать самостоятельно, но для отслеживания работы прибора нужно установить на компьютер специальную программу. Результаты колебаний на каждом отрезке трубы записывают, вычисляется место разбалансировки. Этот способ помогает справиться с вибрацией на продолжительный срок, но не устраняет её совсем.

Балансировка коленвала в домашних условиях – как освоить? + видео » АвтоНоватор

Балансировка коленвала в домашних условиях может понадобиться тем, кто очень хочет полностью узнать свой автомобиль и не доверяет специалистам на СТО. Ниже будут рассмотрены все нюансы, связанные с этим вопросом.

Зачем нужна балансировка коленчатых валов?

Балансировка коленчатых валов является ничем иным, как механической операцией, вследствие которой значительно снижаются вибрации и прочие виды нагрузок на элементы двигателя. Это позволяет повысить его надежность, работоспособность и производительность. Безусловно, чаще всего в подобной операции нуждаются уже изношенные механизмы, хотя бывают случаи, когда дисбаланс наблюдается и в новеньком автомобиле, только что приобретенном из салона.

Понять то, что вам светит балансировка коленвала своими руками, и пора засучить рукава, можно по следующим признакам

Прежде всего, обратите внимание на ручку переключения передач во время движения на холостом ходу, она начинает болтаться. Точно также себя будет вести и сам двигатель, так что не забудьте заглянуть под капот своего «железного коня»

Что же насчет причин подобного поведения, так их может быть несколько

Среди них нельзя исключить и возможные погрешности, допущенные во время изготовления сопряженных деталей. Кроме того, не самым лучшим образом сказывается неоднородность материалов, из которых изготовлены элементы коленчатого вала. Появлению люфта также способствуют увеличенные зазоры в сопряженных узлах, их несоосность, некачественный монтаж и, конечно же, недостаточно точное центрирование

Что же насчет причин подобного поведения, так их может быть несколько. Среди них нельзя исключить и возможные погрешности, допущенные во время изготовления сопряженных деталей. Кроме того, не самым лучшим образом сказывается неоднородность материалов, из которых изготовлены элементы коленчатого вала. Появлению люфта также способствуют увеличенные зазоры в сопряженных узлах, их несоосность, некачественный монтаж и, конечно же, недостаточно точное центрирование.

Где отбалансировать коленвал – варианты ремонта

Есть два способа, как отбалансировать коленвал. Первый – статический, он является менее точным. В этом случае используются специальные ножи, на которые и устанавливается деталь. А дисбаланс определяется по ее положению во время вращения. Если верхняя часть коленвала легче нижней, то на нее крепят грузики и производят такие замеры и догрузку до достижения равновесия. И только после этого на противоположной стороне высверливаются отверстия для противовеса.

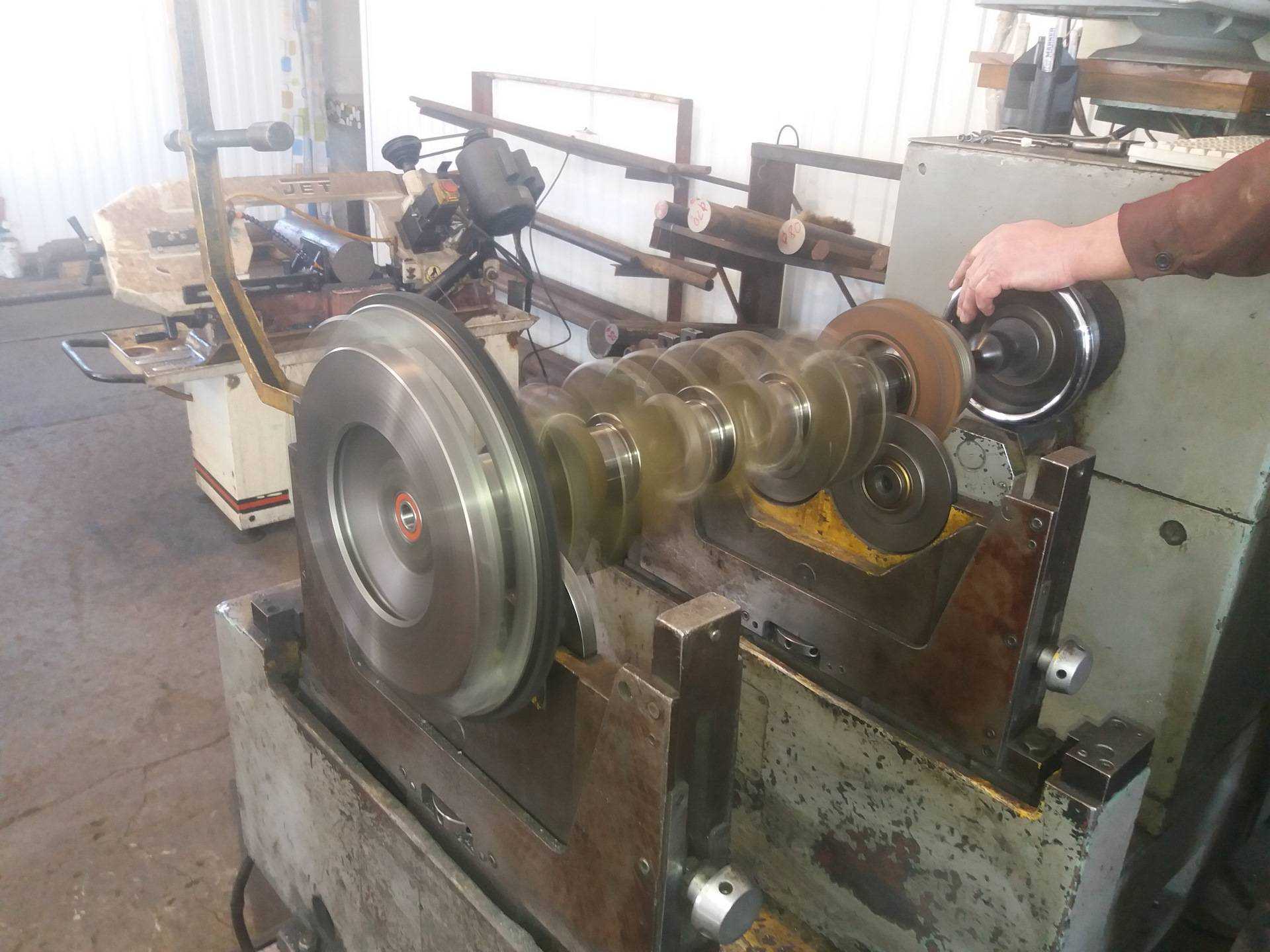

Второй вид – динамическая балансировка коленчатого вала. Для ее осуществления необходимо специальное оборудование. Коленчатый вал устанавливается в плавающие постели и раскручивается до нужных оборотов. Световой луч находит и сканирует наиболее тяжелую точку, которая провоцирует тряску, и выводит ее на экран. А для достижения баланса дело остается за малым – удалить с нее лишний вес.

Балансировка коленвала в домашних условиях

В основном, в домашних условиях осуществляется балансировка коленвала с маховиком. Для этого также необходимо определить самую тяжелую точку. Делается это следующим образом: устанавливаются две Т-образные пластины, естественно по уровню, и сверху на них кладется деталь. В случае дисбаланса коленчатый вал будет катиться, пока его наиболее тяжелая точка не окажется в нижнем положении. Таким образом, определяется место, с которого необходимо снять немного металла. Повторять эту процедуру следует до достижения полного равновесия.

Если же речь идет о новых автомобилях, то в этом случае нужно прибегнуть к методу модульной сборки, когда все элементы проходят балансировку по отдельности, а не в сборе. Но осуществление данной процедуры лучше доверить профессионалам, тем более что, в основном, такие машины состоят на гарантийном обслуживании, и пренебрегать им не стоит

Не столь важно, где отбалансировать коленвал, главное помните, что данная процедура позволит значительно увеличить ресурс и мощность движка, да и авто в целом

carnovato.ru

Необходимость в балансировке коленвала

Механический износ коленвала приводит к тому, что он крутится с биениями. Такой режим работы разрушителен для силовой установки, поскольку она начинает сильно вибрировать.

Это чревато ослаблением целого ряда креплений и разрегулировкой множества чувствительных агрегатов.

• Для того, чтобы предотвратить подобное развитие событий, необходимо произвести тщательную балансировку коленвала.
• Данная процедура позволяет повысить эффективность мотора и заметно увеличить его срок эксплуатации.

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Почему нужна балансировка, и как отбалансировать маховик?

Из-за того, что масса по изделию распределяется неравномерно, при его вращении на нем возникают переменные нагрузки благодаря действию сил инерции, которые, как известно, пропорциональны величине массы и квадрату скорости. Такие изменяющиеся силы приводят к возникновению вибрации, которая разрушительно действует на механизмы, вызывая их преждевременный износ, снижают эффективность и экономичность машин.

Таким образом, балансировка, т.е. уравновешивание вращающихся масс, устраняет воздействие сил инерции и обеспечивает условия для длительной и эффективной работы механизма. Возвращаясь к нашему ДВС и использованию маховика после его облегчения, связанного с удалением металла, надо отметить, что при этом возникают неуравновешенные массы. Поэтому перед установкой в автомобиль маховик необходимо отбалансировать, чтобы исключить отрицательные воздействия на мотор вследствие проведенных доработок.

Существует несколько видов дисбаланса:

1. Статический. Он возникает, когда по отношению к оси устройства появляется некий груз или масса. Это будет равносильно смещению самой оси устройства относительно оси вращения. Подобное смещение будет служить источником вибрации.
2. Моментный, когда возникают на краях, например, маховика, дополнительные массы. В этом случае, хоть массы и уравновешены и никак не проявляются в статическом состоянии, но при вращении создают сильнейшую вибрацию.
3. Динамическая неуравновешенность, представляющая собой одновременное воздействие первых двух. Именно для исключения этого проводится балансировка колес в шиномонтаже.

Устранения различных видов дисбаланса обычно производится на специальном оборудовании, но тот же самый маховик, можно отбалансировать в домашних условиях при помощи подручных средств. Во всяком случае, статическая балансировка маховика, таким образом, проводится довольно-таки просто.
