Двигатель ЗМЗ-406 технические характеристики
| Изготовитель | ЗМЗ |
| Годы выпуска | 1997-2008 |
| Марка | 406 |
| Тип | бензиновый |
| Система питания | инжектор / карбюратор |
| Блок управления | МИКАС |
| Конфигурация | 4-х цилиндровый рядный продольный ДВС |
| Зажигание | коммутаторное |
| Максимальная мощность | 100 л.с. 73,55 кВт (90 л.с.) при 4500 об/мин |
| Рабочий объём | 2,286 см 3 (2,3 л.) |
| Максимальный крутящий момент | 177/201 Н·м, при 4200 об/мин |
| Диаметр цилиндров | 92 мм. |
| Ход поршня | 86 мм |
| Степень сжатия | 9,3 |
| Цилиндров | 4 |
| Порядок работы цилиндров | 1-3-4-2 |
| Местоположение первого цилиндра | ТВЕ |
| Клапанов | 16 |
| Материал ГБЦ | алюминиевый сплав |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | 2 шт. DOCH |
| Коленвал | облегченный |
| Расход масла | max 0,3 л. на 1000 км. |
| Тип масла по вязкости | 5W30, 5W40, 10W30, 10W40 |
| Рекомендованный производитель | Liqui Moly, ЛукОйл, Роснефть |
| Рекомендовано по сезону | зимой-синтетика, летом-полусинтетика |
| Объём масла в двигателе | 6,1 л. |
| Рабочаа температура масла | 90 o |
| Расход масла на 1000 км. | до 100 г. |
| Нормативы экологии | Евро-3/Евро-0 |
| Детали двигателя ЗМЗ-406 | |
| Регулировка клапанов | гирротолкатели |
| Система охлаждения | принудительная, антифриз |
| Помпа | с пластиковой крыльчаткой |
| Свечи зажигания | А14ДВРМ или А14ДВР |
| Зазор свечи | 1,1 мм. |
| Цепь ГРМ | 70/90 с башмаком ил 72/92 со звездочками |
| Возлушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | 7 отверстий со смещением 40 мм. внутренний диаметр |
| Болты крепления маховика | М12х1,25, длина 26 мм. |
| Маслосъёмные колпачки Goetze | светлые-впускные, темные-выпускные |
| Обороты холостого хода | 750-800 мин -1 |
| Усилия натяжения резьбовых соединений | |
| Свечи | 31-38 Нм |
| Маховик | 72-80 Нм |
| Болт сцепления | 19-30 Нм |
| Крышка подшипника | 98-108 Нм коренной |
| Крышка подшипника | 67-74 Нм шатунный |
| Головка цилиндров | три стадии 40 Нм, 127 — 142 Нм + 90 o |
| Объём охлаждающей жидкости | 10 л. |
| Система охлаждения | принудительная, антифриз |
| Ресурс ДВС | 150000-200000 км. |
| Вес агрегата | 192 кг. |

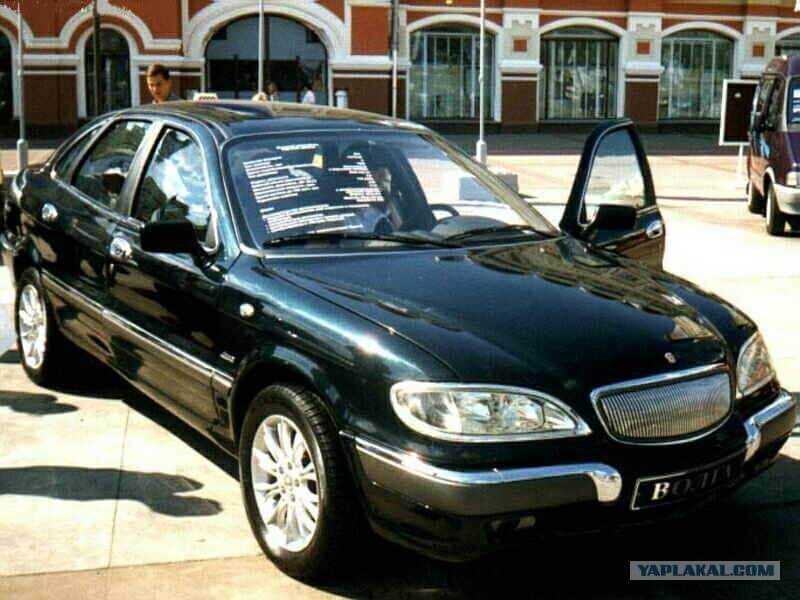

ГАЗ 3103, 3104
Газ 3103 – редкая и красивая Волга. Модель была упрощенной, но зато её увидели в 98-м году в автосалонах. Дизайнеры интересно оформили плавные линии и завоевали награду на выставке «Дизайн 98». Кроме внешности эта машина цепляла передним приводом и растянутой колёсной базой до 2820 мм. Салон стал вместительным.
На двойные поперечные рычаги была поставлена передняя подвеска. Тормоза были дисковые на всех колёсах. Блок АБС, фары и основная оптика для этой модели разрабатывалась немецкими коллегами из компании HELLA, двигатель от ЗМЗ 406 был тихим, его мощность составляла 150 лошадиных сил при объеме 2.3 литра. На коробке передач сэкономили, поставили не автомат, а старую пятиступенчатую механику.
Комплектация была хорошей. Машина стала первой в стране, у которой были подушки безопасности. К услугам автолюбителя кондиционер, аудиосистема, полный электропакет, велюровые сиденья Lear. 3103 и 3104 по факту один и тот же автомобиль, у них одинаковый кузов, но у 3103 передний привод, а у 3104 полный привод на все колёса.
К сожалению, удача от этой модели отвернулась. Большую роль сыграл кризис 98-го года. Рубль упал, а доллар поднялся до небес. Повысились и цены на авто. Эти события выбили из колеи горьковский автозавод. Производство машин включало в себя зарубежную комплектацию, например сиденья. Было сложно, но проект 3103 был в работе до 2000 года. Потом поменялось руководство, пришел Деребаско, и самая красивая из Волг стала музейным экспонатом.
ГАЗ-3103 редкая и красивая «Волга» 1998г! Почему её не выпустили?
В 90-е московскому заводу АЗЛК приходилось не сладко, чего не скажешь про АвтоВАЗ и ГАЗ, они как-то перебивались. А в Нижнем Новгороде, тем временем, было все хорошо. Появлялись новые машины повышенной проходимости «Атаман» и «Комбат», улучшались технические характеристики «Газель» и проводились работы над новыми «Волгами».

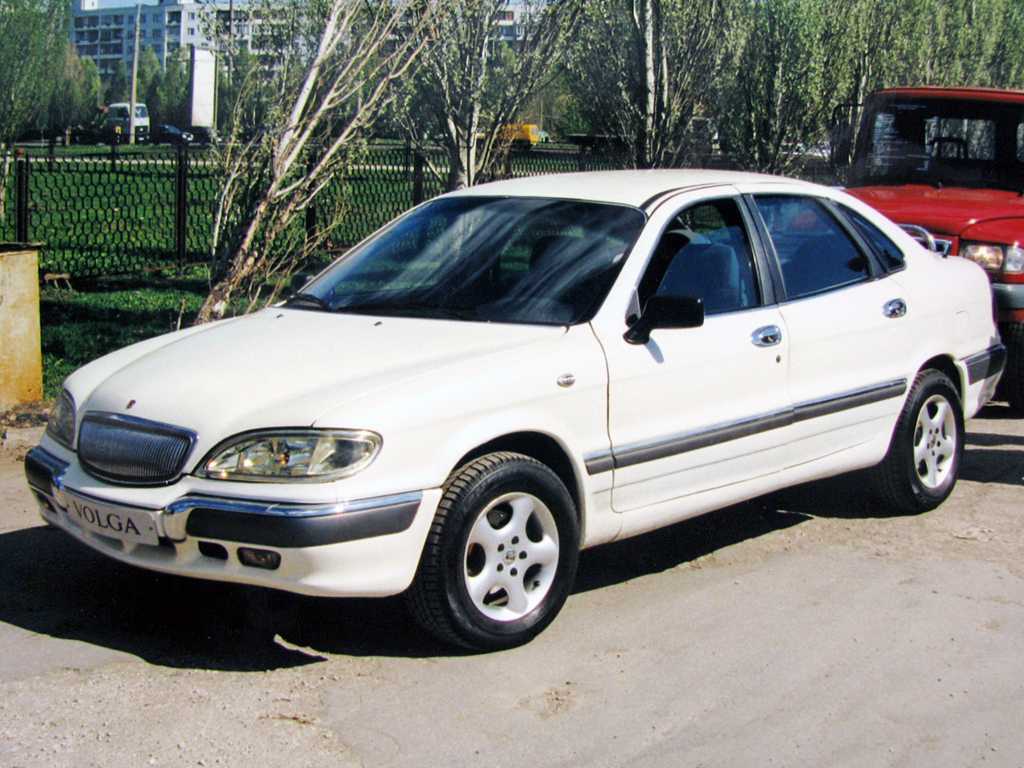

ГАЗ 3103
ГАЗ-3103, как раз и был той самой новой разработкой. Но он не был таким роскошным, как ГАЗ-3105, где задний диван оснащался электроприводом, и была установлена оригинальная климатическая система.
Эта модель сумела добраться до серии, но цена ее зашкаливала и была выше цены самих мерседесов, из-за этого тираж составил всего 50-55 экземпляров. Обновленная «Волга» была упрощенной, но и цепляла другим.
ГАЗ 3103
Впервые её увидели в столице в 1998 году, когда завезли в автосалон. Дизайнерское решение с плавными линиями помогло завоевать награду на автовыставке «Дизайн-98».
Помимо внешности, она цепляла передним приводом. В нижнем Новгороде это делать умели. Кроме того, была растянута колёсная база до 2820 мм. Из-за чего салон стал таким вместительным.
ГАЗ 3103
На двойные поперечные рычаги была поставлена передняя повестка. Тормоза были дисковые на всех колесах, а передние еще имели вентиляцию. Фары и остальная оптика для этой модели, разработка немецких коллег из компании Hella.
Двигатель от ЗМЗ-406 был тихий. Его мощность составляла 150 л.с. при объёме 2,3 литра. Хочется также упомянуть, что ГАЗ сотрудничал с фирмой Steyr. Если бы удача была на стороне этой модели, то они могли бы оснащаться импортными дизельными двигателями.
ГАЗ 3103
На коробке передач решили сэкономить. Вместо автомата поставили старую добрую 5-ступенчатую механику.

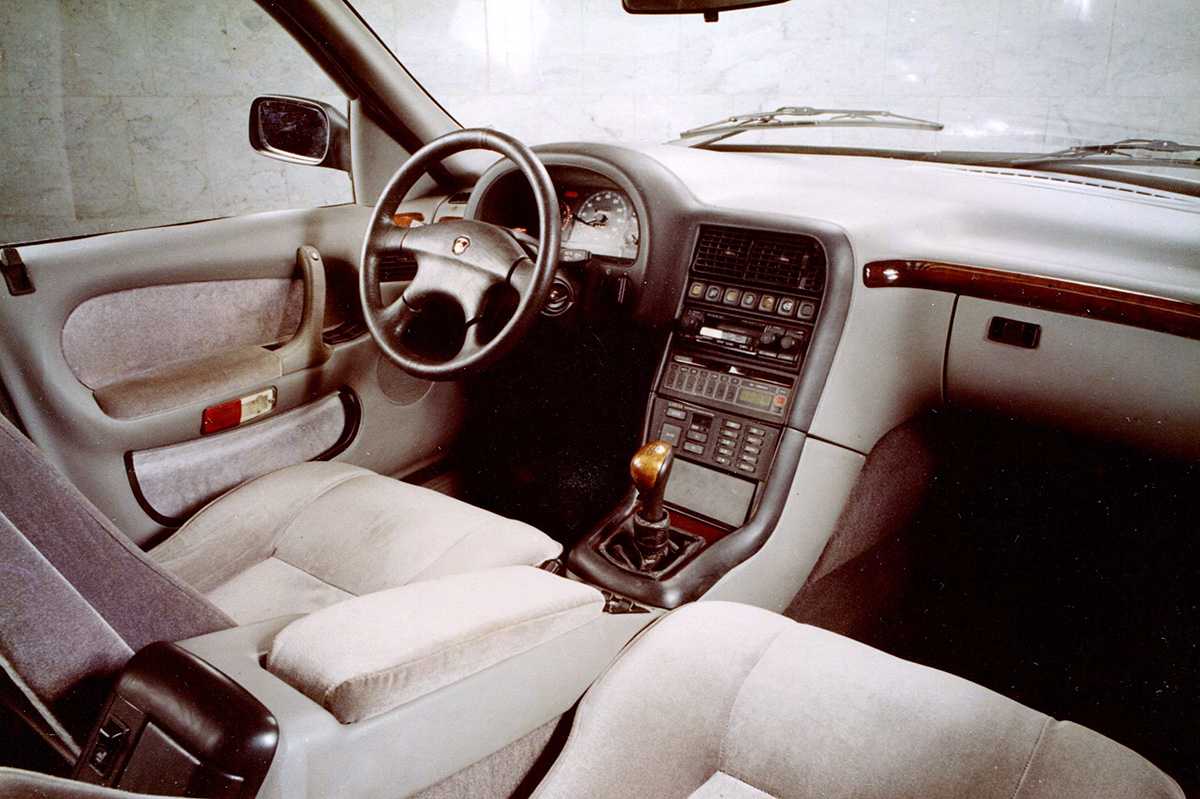

Комплектация для тех лет была хорошей. В базовом решении ГАЗ-3103 имел ГУР, систему ABS немецкого производства, кондиционер и стереосистему. А также полный электропакет и подушка безопасности для водителя были в комплекте базовой модели.
ГАЗ 3103
Но удача обошла ее стороной, с того момента как она появилась. Большую роль сыграл кризис 1998 года, когда рубль упал, а доллар поднялся «до небес», вместе с ним и цены. Это выбило из колеи ГАЗ, т.к. их производство включало в себя зарубежные комплектующие.
Так, в Lear производились сидения для этой модели.
ГАЗ 3103
Но не смотря на все сложности этот проект находился в работе вплоть до 2000 года. Затем в руководстве произошли изменения, пришел Дерипаска и самая красивая из «Волг» стала музейным экспонатом.
Краш тест
Манекены Hybrid III, которые имели откалиброванные датчики, были посажены на передние сидения. Они были пристегнуты базовыми ремнями безопасности. После разгона автомобиля катапультой, ГАЗ устремился к барьеру.
Установка датчиков на манекены позволила зафиксировать скорость в период столкновения – 63.3 км/ч. После спуска рабочих с балкона, где желающие смотрят за происходящим, они были приятно удивлены и настроены менее оптимистично.
Не беря во внимание скорость удара и небольшой коэффициент перекрытия (64 км/ч взамен 50), деформация самого кузова смогла остаться почти на прежней степени. Присутствует складка на крыше, стойка, служащая для опоры лобового стекла сместилась назад на 50 миллиметров. Колонка руля была сдвинута назад и кверху, но менее, нежели при столкновении со скорости 50 км/ч

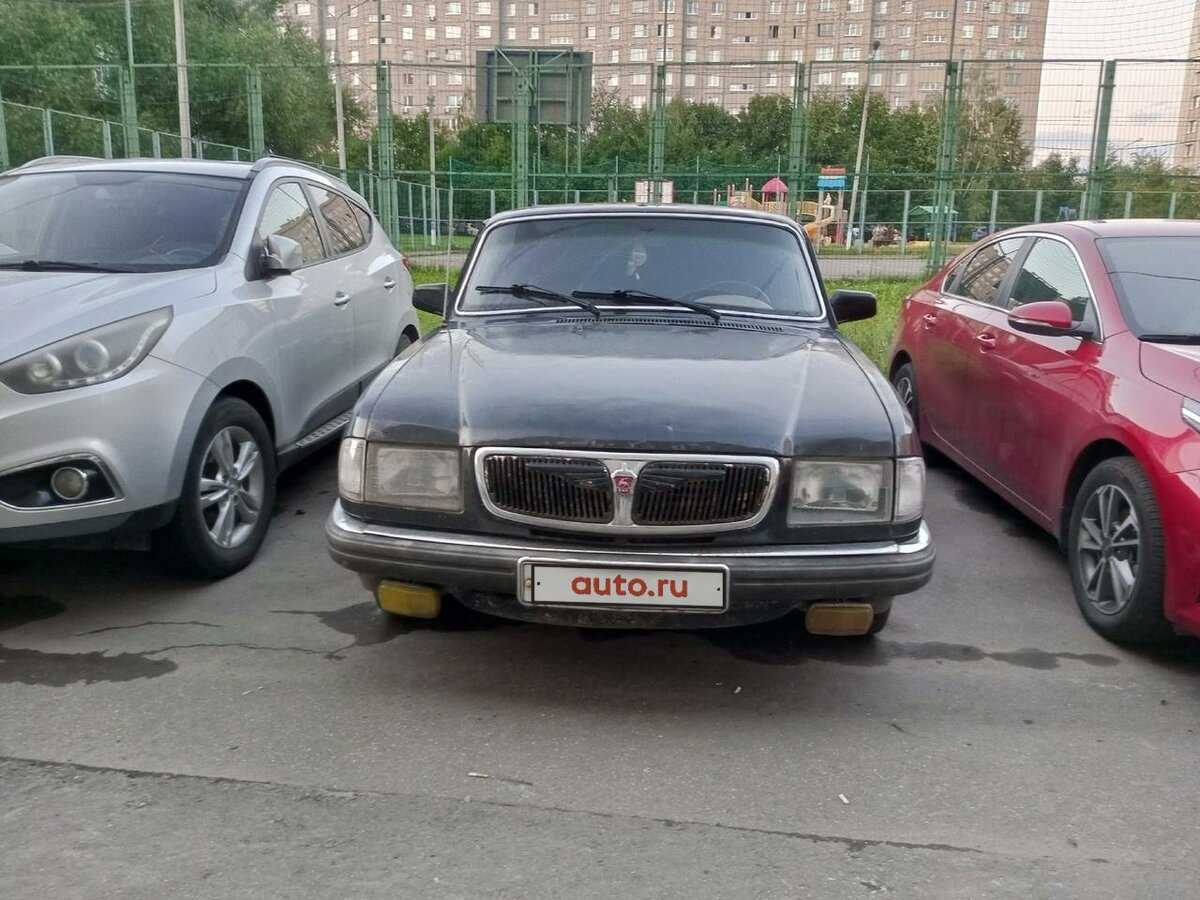

Однако дно ГАЗ 3110 при таком столкновении было сложено большими зигзагами. Под ногами шофера был провален пол. Более того, швы кузова, которые были проварены – просто разошлись, их вырвало с боковины
Колонка руля была сдвинута назад и кверху, но менее, нежели при столкновении со скорости 50 км/ч. Однако дно ГАЗ 3110 при таком столкновении было сложено большими зигзагами. Под ногами шофера был провален пол. Более того, швы кузова, которые были проварены – просто разошлись, их вырвало с боковины.
Если брать замедленную съемку – можно заметить, что при столкновении, вслед за первым ударом головы об рулевое колесо, идет еще один, более мощный – манекен столкнулся носом о пластиковую накладку ступицы руля. После удара головы на пластине из металла была оставлена хорошая вмятина. Если бы был живой человек, опасения за его здоровье были немалыми.
Подголовник и вовсе вылетел, не защищая голову человека от запрокидывания назад. Более того, сам тот факт, что он выскочил со своего места и летает по всему салону (а это на секундочку подголовник с парой торчащих металлических штырей), очень сильно пугает. Нагрузка на грудь человека от ремня безопасности оказалась даже ниже, чем допускает опасный уровень.
В итоге автомобиль Волга 3110 получил из 16-ти возможных балла по безопасности – всего два. Поэтому над безопасностью стоит еще работать и работать. При прямом столкновении, тот факт, что у Волги длинный перед, дает ей плюс. Но все могло быть лучше, если бы лонжерон, был рассчитан на энергопоглащение и не ломался.
Вторая попытка
В 90-е завод продолжал выпускать наследников 24-й «Волги». Модернизированный ГАЗ 31029 имел устойчивый сбыт, что позволило заводу запустить в серию малотоннажный грузовик «Газель».

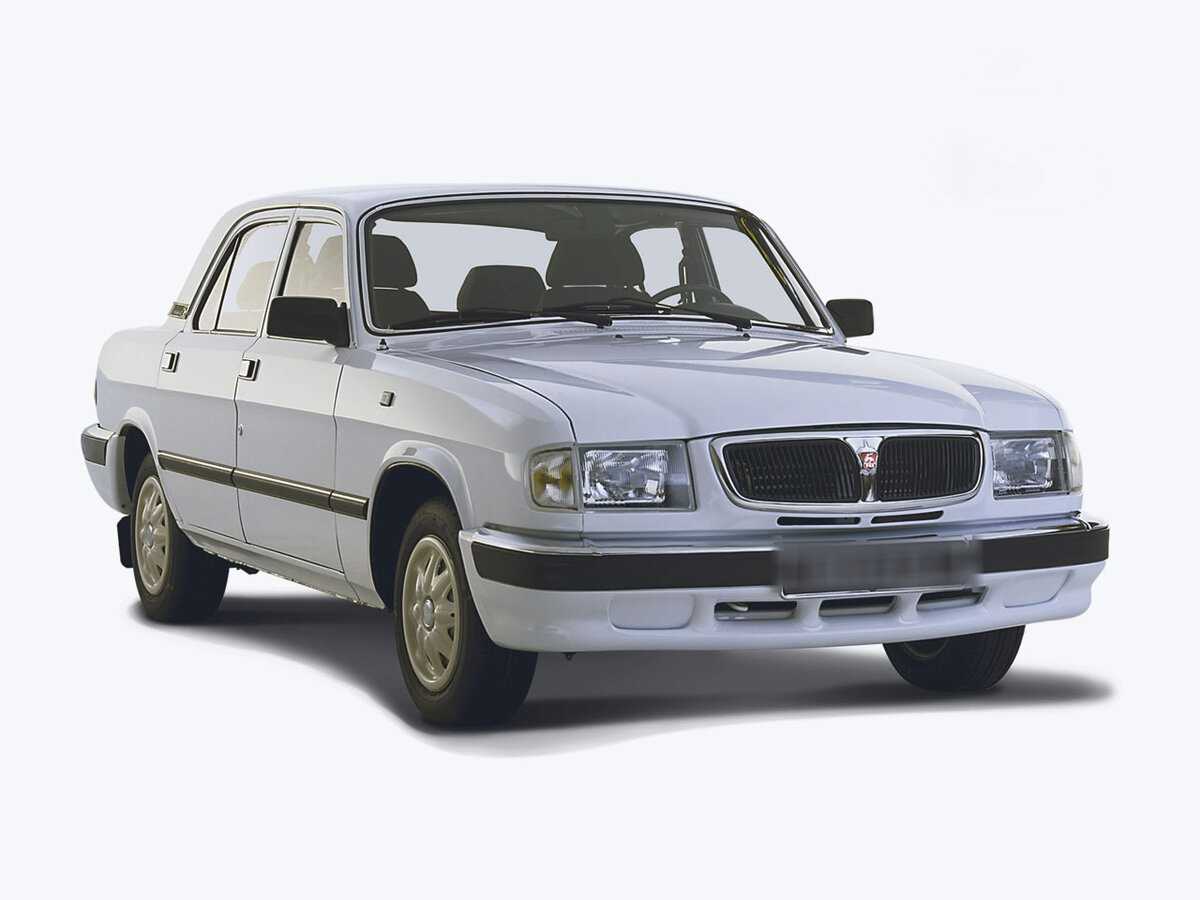

После этого начались работы по улучшению характеристик текущей версии легкового автомобиля. В результате этих работ в 1997 году на конвейер встал ГАЗ 3110. Параллельно шла разработка совершенно новой модели. В 1998 на выставке «Мотор-шоу 98» был показан прототип автомобиля с передним приводом под обозначением ГАЗ 3103. Параллельно был представлен вариант 3104 с полным приводом и еще один концептуальный седан ГАЗ 3111.
Машина получила положительные оценки и завоевала несколько призов от организаторов выставки и автомобильной прессы. Несмотря на это, автомобиль повторил судьбу своего предшественника. Активные доработки продолжались до 2000 года, но в серию машина так и не попала. Не дошел до конвейера и вариант 3104 с полным приводом. Всего было собрано два выставочных прототипа. Самым «везучим» оказался ГАЗ 3111 – он производился мелкими сериями до 2004 года и разошелся тиражом около 500 штук.
ГАЗ-3101 – «загадочный» прототип легендарной «Волги»
В 70-х Горьковский автомобильный завод в рамках развития 24-й «Волги» представил первый прототип проекта ГАЗ-3101.
В конце 1960-х руководство Горьковского автомобильного завода задумалось о создании нового поколения «Волги». Только выпущенный ГАЗ-24 рассчитывался на 10-летнюю эксплуатацию, как, собственно, и предыдущие модели предприятия («Эмка» М-1 — 1936-1946, «Победа» М-20 — 1946-1958). Разработка новой платформы началась совместно с «Чайкой». В частности, один из макетов перспективной модели среднего класса был представлен на заседании заводского КЭО в 1968-м году. В качестве основы образца послужил серийный ГАЗ-24, а оформление переняли у 14-й «Чайки».
Главной задачей, поставленной перед разработчиками, было максимальное сохранение уже находящихся в производстве узлов и агрегатов, и в первую очередь это касалось кузова. Руководство завода решило не менять дверные проемы и крыши, что, собственно, и предопределило внешний вид будущего автомобиля. Коллектив ГАЗа в условиях жестко заданных рамок создал настоящий шедевр.
Первой моделью нового семейства стал собранный в декабре 1973-го года ГАЗ-3101. Этот автомобиль занимал загадочное место в производственной программе завода: с одной стороны, машина получила серийный номер в соответствии с единой отраслевой нормалью (ОН 025270-66 от 1966 года), а с другой стороны – никто из руководителей так и не дал указаний о развертывании массового производства уже имеющейся в виде готового промышленного образца новой модели. Поэтому сборка машины так и не вышла за пределы цеха, и зря.
Силовой агрегат этой «Волги» был представлен шестицилиндровым двигателем объемом в 2990 см³. Это был альтернативный мотор из серии ГАЗ-24. Техника с установленным на нее агрегатом успешно прошла испытания, однако серийного производства так и не увидела. С ГАЗ-3101, завод надеялся воплотить переход на V6, и если мотор ГАЗ-24-14 с его чугунным блоком был бы оптимальным для резких нагрузок (предполагалась даже спортивная версия), то ГАЗ-24-18, имея идентичную поршневую группу, оснащался традиционным для ГАЗа алюминиевым блоком с мокрыми гильзами.
В рамках этого проекта даже предполагалась автоматическая трансмиссия. Учитывая, что опытные образцы свернутого АЗЛК 3-5 имели подобную коробку передач, очевидно, советские автопроизводители планировали устранить технический разрыв в данной области. Впоследствии ГАЗ пытался развить данную линейку, однако чиновники упорно сворачивали все проекты.
Материал подготовил Сергей Перелесов
Технические характеристики
Силовой агрегат

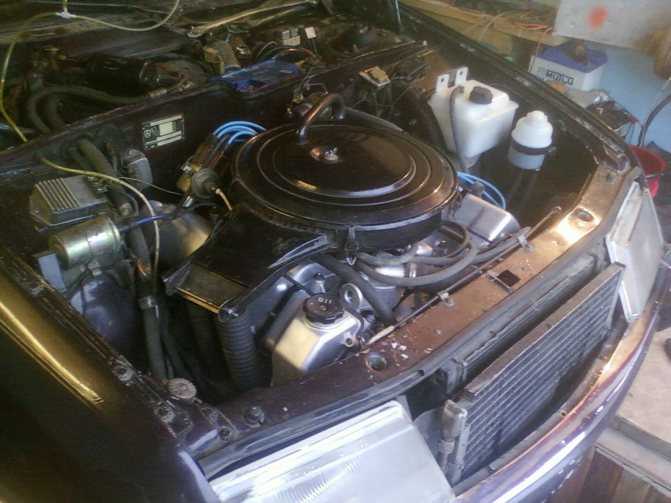

Специально для нового седана решили создать новый двигатель. Под капот седана установили V-образную восьмерку, работающую на бензине. Агрегат имел 3.5-литровый объем и выдавал 170 лошадиных сил.
Головки цилиндров вместе с поршнями делались с применением алюминиевого сплава, а сам блок цилиндров являлся безгильзовым чугунным. Коленвал вращался в 5 коренных подшипниках и снабжался наличием гасителя крутильных колебаний.
Двухрядная цепь имела гидравлический натяжитель и вращала распределительные валы из чугуна (по одному – на каждую голову цилиндров). Привода клапанов осуществлялись сквозь толкатели гидравлического типа, которые имели автоматическую компенсацию зазора.
Привод навесных агрегатов мотора имел многоклиновый ремень сквозь натяжной и промежуточный ролики. Система зажигания представлялась бесконтактным механизмом, где был магнитоэлектрический датчик и ограничитель предельной частоты вращения силового агрегата (6 000 – 6 100 оборотов в минуту).
Когда стоял такой двигатель ГАЗ 3102 максимальная скорость составляла 200 км/ч, а первая сотня достигалась всего за 11 секунд.
Трансмиссия
Синхронизировать подобный мощный силовой агрегат решили вместе с пятиступенчатой механической коробкой переключения скоростей с сухим однодисковым сцеплением, какое фиксируется диафрагменной пружиной.
Главная передача располагалась внизу, слева от мотора. Момент на нее передавался с вторичного вала пятиступки по цепи Морзе. Дабы сделать равную длину приводных валов, картер главной передачи сделали несимметричным, где был удлинитель, какой проходит под силовым агрегатом.
Применялась система полного привода. Коробка имела общую масляную ванну вместе с передним ведущим мостом и межосевым дифференциалом.
Подвеска
Все подвески были независимыми. Установленная впереди имела пару поперечных рычагов, где расположенный вверху вынесли высоко вверх и наружу, так что верхняя шаровая опора оказалась над колесом.
Оси качания рычагов не являются параллельными. Сам двигатель вместе с нижними рычагами закреплялся к подрамнику, какой в свою очередь, закреплялся к кузову сквозь подушки, какие были упругими.
Косые рычаги подвески тоже закреплялись на подрамнике. Подобную схему считали надежной, а также она обеспечивала плавность хода, что весьма требовательно для машин подобных классов. Подвеску поставили известной мировой компании McPherson. Седан получил передний и задний стабилизатор поперечной устойчивости.
Рулевое управление
Оно имело на ГАЗ-3105 гидравлический усилитель рулевого колеса, а также оно было интегрировано в реечный механизм.
Колонка руля, какую можно регулировать по углу наклона и длине, получила электрический поглощающий элемент. Управление таким автомобилем весьма удобное и несложное.
Тормозная система
Тут применяли дисковые тормозные механизмы на всех колесах, причем впереди они были вентилируемые. Механизмы также обладали скобами плавающего типа. Более того, автомобиль мог похвастаться системой ABS компании Bosch.
Система обладала двухконтурным гидравлическим приводом, где было диагональное разделение контуров, а также установили регулятор давления в приводе задних тормозов. Не забыли про вакуумный усилитель.
Стояночный тормоз имел механический торс и действовал на скобы задних тормозных устройств. Он мог работать, как аварийный. Автомобиль был самым первым в истории страны, у которого было наличие подушек безопасности.
Вторая попытка
В 90-е завод продолжал выпускать наследников 24-й «Волги». Модернизированный ГАЗ 31029 имел устойчивый сбыт, что позволило заводу запустить в серию малотоннажный грузовик «Газель».
После этого начались работы по улучшению характеристик текущей версии легкового автомобиля. В результате этих работ в 1997 году на конвейер встал ГАЗ 3110. Параллельно шла разработка совершенно новой модели. В 1998 на выставке «Мотор-шоу 98» был показан прототип автомобиля с передним приводом под обозначением ГАЗ 3103. Параллельно был представлен вариант 3104 с полным приводом и еще один концептуальный седан ГАЗ 3111.
Машина получила положительные оценки и завоевала несколько призов от организаторов выставки и автомобильной прессы. Несмотря на это, автомобиль повторил судьбу своего предшественника. Активные доработки продолжались до 2000 года, но в серию машина так и не попала. Не дошел до конвейера и вариант 3104 с полным приводом. Всего было собрано два выставочных прототипа. Самым «везучим» оказался ГАЗ 3111 – он производился мелкими сериями до 2004 года и разошелся тиражом около 500 штук.
