Как работает подушка безопасности водителя и пассажира

Что такое «аирбег»?

Сама подушка безопасности (airbag) представляет собой блок, объединяющий несколько элементов, а именно: подушку, газовый генератор, и датчик удара, непосредственно связанный с ЭБУ транспортного средства. Обычно в легковых автомобилях устанавливается от 2 до 6 подушек безопасности, они имеют различные объемы, при этом защитные элементы водителя от 60 до 80 литров, а пассажирские до 130 литров, скорость срабатывания системы после получения электронного сигнала приравнивается 0,04 сек. Подушка безопасности пассажира не сработает, если в момент столкновения он не будет находиться в салоне, так, как в современных автомобилях система airbag предусматривает установку специального датчика в сиденья салона транспортного средства.

Новейшие разработки в области систем безопасности

Над усовершенствованием «аербэгов» (подушек безопасности) постоянно работают различные автомобильные компании. Например, компания BMW в моделях BMW X5 и BMW 7-reihe начала устанавливать “трубчатые” боковые подушки, которые, находясь в рабочем состоянии более длительное время, предназначены защищать людей в салоне, если автомобиль при аварии несколько раз перевернется.

Следует отметить и автомобильную компанию Renault, совместно со шведским производителем систем защиты Avtolive, разработавших систему airbag 2 поколения Programmed Restraint System 2. Компания Ford “пошла” в этом направлении еще дальше, разрабатывая подушки безопасности для пешеходов, устанавливаемые, одну в бампер, решетку радиатора и край капота, и вторую возле лобового стекла, для защиты головы пешехода при столкновении с автомобилем.

• < Назад
• Вперёд >

Когда и как появились подушки безопасности

Впервые о создании подушек задумались еще в 40-х, правда не для автомобилистов, а военных пилотов. Но дальше патентов дело не пошло. В конце 60-х Ford и Crysler также начали работать в этом направлении, но с одним огрехом — подушки воспринимались как альтернатива ремням безопасности.

Точку в этом вопросе вскоре поставили GM, выпустив 10 000 автомобилей, оснащенных подушками. Статистика показала только 7 смертельных случаев (и то, один от инфаркта). Только тогда в NHTSA это восприняли, как перспективное направление и приняли закон об обязательном наличии Airbags в каждом авто.

А так как американский рынок был тогда крупнейшим, европейские и японские производители быстро подстроились и вскоре начали выкатывать собственные наработки в этом направлении.

Историю можно закончить 1981 годом. Mercedes-Benz выпускает W126, где подушки устанавливались в паре с натяжителями ремней. Такое решение позволило нивелировать до 90% от силы удара. Лучшего результата пока, увы, достичь не удалось.

Характеристика подушек безопасности

Ниже мы поговорим детальнее обо всех технических параметрах и характеристиках этой «надувной» защиты.

Назначение и функции

Главной заботой подушки безопасности в автомобиле является забота о водителе и пассажирах. Она предотвращает столкновение людей, находящихся в машине, с приборной панелью, стеклами и другими предметами, которые могут нанести вред. Если в машине будет находиться ремень и подушка, травмы минимизируются.

Обычно она находится в рулевой ступице, и открывается за 15-30 миллисекунд, как раз в то время, когда машина уже столкнулась с препятствием, но водитель не ударился об руль.

Она состоит из таких элементов:

• надувной мешок из плотного эластичного материала;
• контрольная лампа;
• датчик, который мгновенно срабатывает при столкновении автомобиля.

Манекен за рулем машины

Принцип действия

Устройство срабатывает таким образом:

1. Автомобиль встречает на своем пути препятствие.
2. При столкновении срабатывает датчик, который находится в составе подушки. Вся система «просыпается» и начинает действие.
3. От системы поступает сигнал к детонатору и тот провоцирует наполнение «мешка» газом, который находится под давлением. Она в мгновение заполняется газом и увеличивается в размерах.
4. За доли секунд раскрывается, принимая на себя удар. Подавив его, сдувается и опадает (автор — Сергей Громов).

Плюсы и минусы

Плюсы:

• защищает грудь и голову;
• она не мозолит глаза, незаметна в салоне;
• за ней не нужно ухаживать.

Минусы:

• иногда может сработать сама собой;
• при наполнении издает сильный шум;
• подушка безопасности водителя не работает, если машина переворачивается или происходит боковое столкновение.

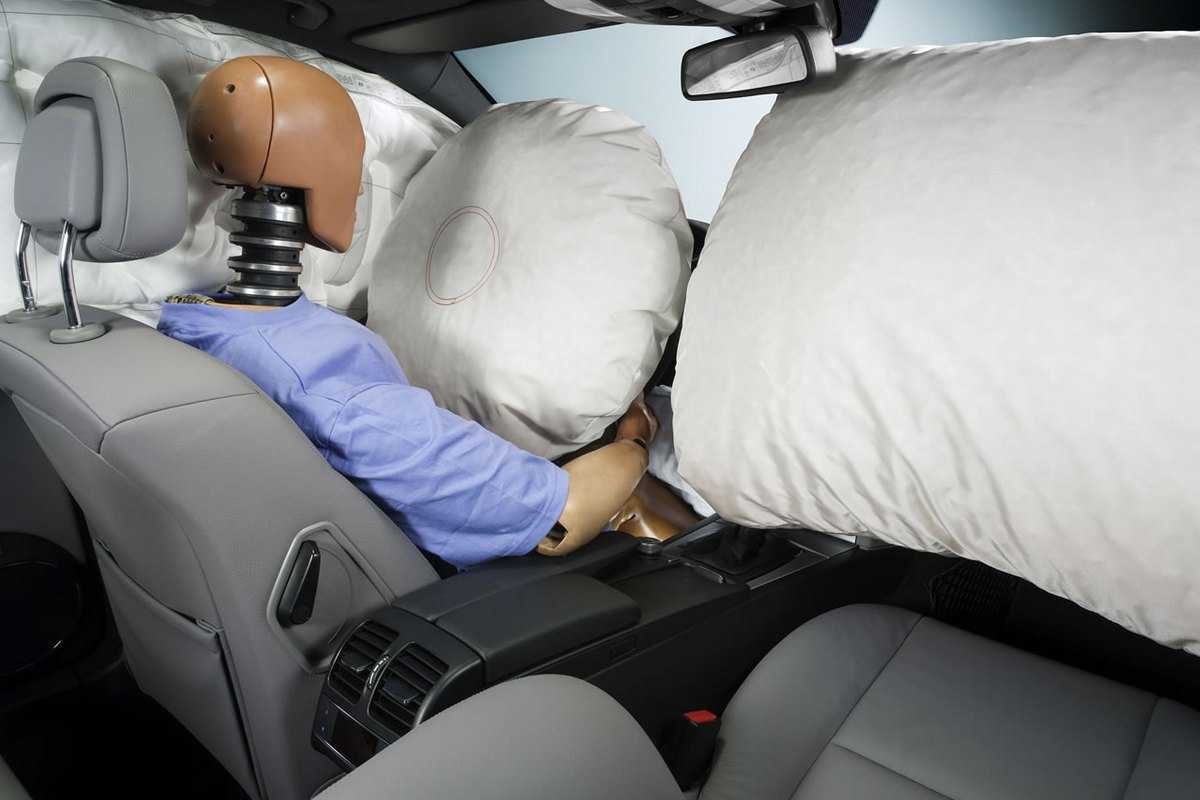

Раскрытые подушки безопасности в салоне машины

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

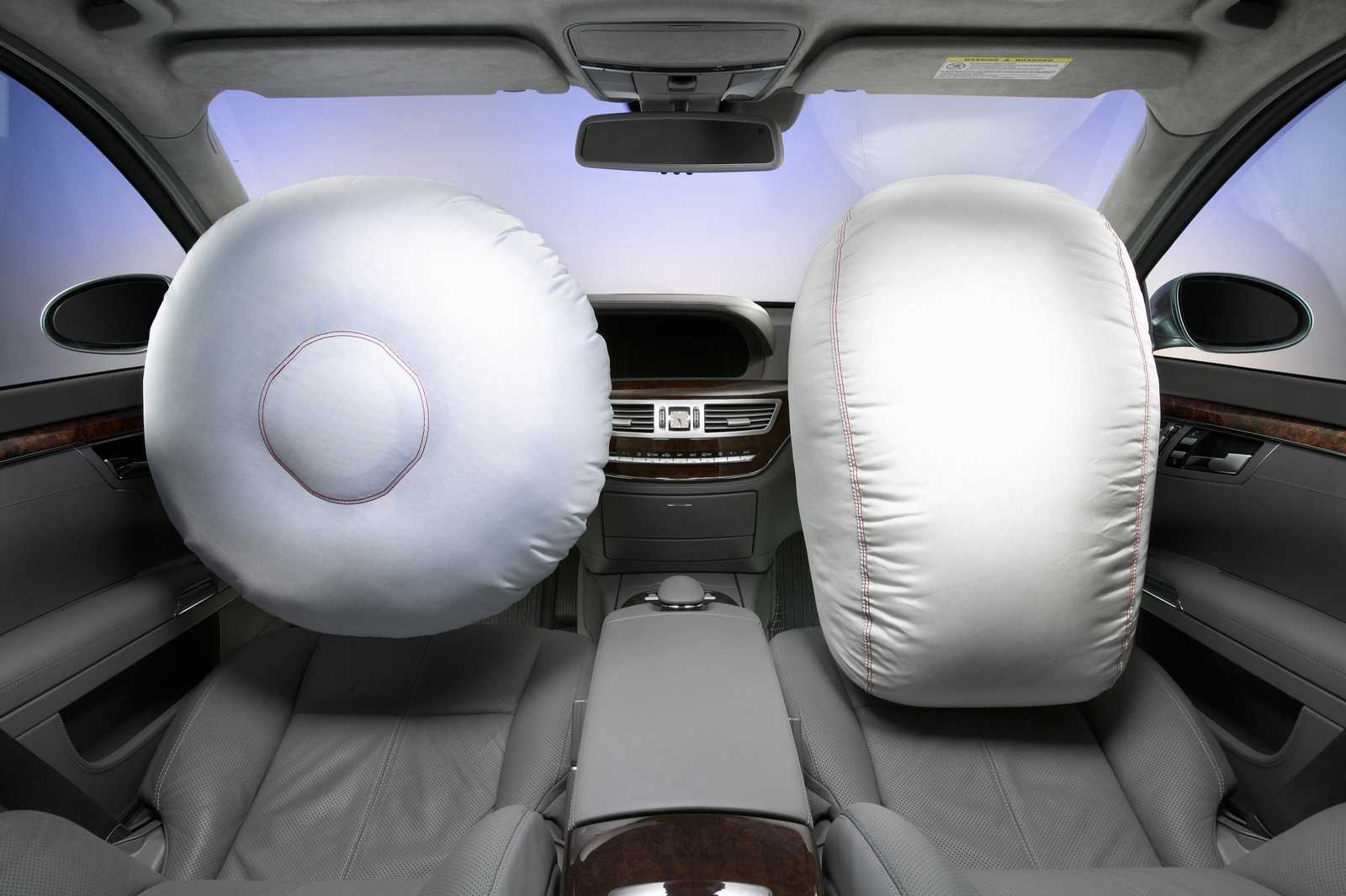

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле. При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка

Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см. Также сегодня встречаются и менее распространенные разновидности «аэрбегов»

К ним относятся задние боковые подушки и центральные пневмоподушки

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Общие положения

Совокупность конструктивных элементов, применяемых для защиты пассажиров от травм при аварии, составляет систему пассивной безопасности ТС, действие которой направлено на снижение тяжести дорожно-транспортного происшествия.. Большинство систем пассивной безопасности срабатывают во время столкновения, если активные системы безопасности не смогли помочь водителю предотвратить столкновение или избежать его. Система должна обеспечивать защиту не только пассажиров и конкретного автомобиля, но и других участников дорожного движения. Важнейшими компонентами системы пассивной безопасности (SRS — Supplementary Restrait System) современных ТС (рис. 1) являются:

• устойчивый к деформации кузов с крышей соответствующей прочности и зонами деформации в передней, задней и боковой частях автомобиля (они защищают пассажиров путем целенаправленного поглощения энергии столкновения);
• система ремней безопасности с натяжителями, включая систему безопасности детей (ISOFIX);
• система подушек безопасности (передних, боковых, коленных и головных (занавесок));
• активные подголовники;
• травмобезопасная рулевая колонка;
• травмобезопасный узел педалей;
• безопасные стекла;
• аварийный выключатель аккумуляторной батареи (АКБ);
• система защиты пешеходов и велосипедистов;
• подушка безопасности для пешеходов;
• система защиты при съезде с дороги;
• система защиты при опрокидывании на кабриолете;
• системы экстренного и аварийного вызовов и др.

Рис. 1. Компоненты системы пассивной безопасности: 1 — аварийный выключатель АКБ; 2 — безопасный самооткрывающийся при столкновении капот; 3 — подушка безопасности переднего пассажира; 4, 5 — боковая подушка безопасности переднего пассажира; 6 — активные подголовники; 7 — задняя правая подушка безопасности; 8 — левая головная подушка безопасности; 9 — левая задняя подушка безопасности; 10 — датчик удара задней подушки безопасности со стороны водителя; 11 — натяжитель ремня безопасности; 12 — боковая подушка безопасности водителя; 13 — датчик удара боковой подушки безопасности водителя; 14 — подушка безопасности водителя; 15 — коленная подушка безопасности; 16 — блок управления подушек безопасности; 17 — датчик удара фронтальной подушки безопасности водителя; 18 — датчик срабатывания пиропатрона капота; 19 — датчик удара фронтальной подушки безопасности переднего пассажира

Современной разработкой является система защиты пешеходов. Особое место в пассивной безопасности автомобиля занимает система экстренного вызова.

Системы пассивной безопасности автомобиля имеют электронное управление, обеспечивающее эффективное взаимодействие большинства компонентов. Конструктивно система управления включает датчики, блок управления и исполнительные устройства.

Датчики фиксируют параметры, при которых возникает аварийная ситуация, и преобразуют их в электрические сигналы. К ним относятся датчики удара, выключатели замка ремня безопасности, датчик занятости сиденья переднего пассажира, а также датчик положения сиденья водителя и переднего пассажира. На каждую из сторон автомобиля устанавливается, как правило, по два датчика удара. Они обеспечивают работу соответствующих подушек безопасности. При оборудовании автомобиля активными подголовниками с электрическим приводом датчики удара применяются в задней части. Выключатель замка ремня безопасности фиксирует использование ремня безопасности. Датчик занятости сиденья переднего пассажира позволяет в случае аварийной ситуации и отсутствии на переднем сиденьи пассажира сохранить соответствующую подушку безопасности. В зависимости от положений сидений водителя и переднего пассажира, которые фиксируются соответствующими датчиками, изменяется порядок и интенсивность применения компонентов системы.

Сравнивая сигналы датчиков с контрольными параметрами, блок управления распознает наступление аварийной ситуации и активизирует необходимые исполнительные устройства элементов системы.

К исполнительным устройствам системы пассивной безопасности относятся пиропатроны подушек безопасности, натяжителей ремней безопасности, аварийного размыкателя аккумуляторной батареи, механизма привода активных подголовников (при использовании подголовников с электрическим приводом), а также контрольная лампа, сигнализирующая о непристегнутых ремнях безопасности. Активизация исполнительных устройств производится в соответствии с заложенным программным обеспечением.

В зависимости от типа и класса ТС применяются различные сочетания компонентов системы пассивной безопасности.

Общая схема работы

Система подушек безопасности включает в себя три главных компонента:

• непосредственно сами модули подушек безопасности
• датчики определения удара
• электронный блок управления.

Модуль каждой подушки безопасности содержит в себе блок наполнения (обычно специальный пиропатрон) и лёгкую нейлоновую подушку с калиброваными отверстиями. Модуль водительской подушки безопасности находится в центре рулевого колеса, а пассажира — в приборной панели. Полностью наполненная газом водительская подушка имеет примерно диаметр большого надувного пляжного мяча. Пассажирская же может быть в два-три раза больше, так как дистанция между сидящим спереди пассажиром и приборной панелью гораздо больше, нежели расстояние между водителем и рулём. Подушка мгновенно наполняется газом от сработавшего пиропатрона, затем она сдувается в заданном темпе через калиброванные, тщательно рассчитанные по сечению отверстия, для того, чтобы после удара человек не был зажат в салоне и мог самостоятельно освободится. Наполненная продуктами горения от сработавшего пиропатрона подушка будет тёплая или немного горячая – это нормально.

Некоторые автомобили, начиная с конца 90-х годов 20-го века стали оснащаться, помимо подушек, также системой подтяга (аварийного натяжителя) ремня безопасности. При определении ЭБУ удара и выдачи сигнала на активацию подушек безопасности, также одновременно выдаётся сигнал на активатор натяжителя ремня. Следует иметь в виду, что ремни безопасности с системой аварийного натяжения являются одноразовыми, неремонтируемыми изделиями, и в случае их срабатывания либо какой либо неисправности подлежат замене.

Датчики фронтального удара расположены в передней части автомобиля и/или салоне. Автомобили могут быть оснащены одним и более датчиками, которые активируются под воздействием сил, возникающих при лобовом или близком к лобовому ударе. Датчики измеряют степень замедления, с которой машина сбрасывает скорость. Именно поэтому замедление автомобиля, при котором датчики активируют подушки, варьируется в зависимости от характера столкновения. Подушки безопасности не должны срабатывать при внезапном торможении или при езде по неровным поверхностям. На самом деле, максимальный уровень замедления при экстренном торможении составляет лишь незначительную часть от уровня, достаточного для приведения подушек безопасности в действие.

При наличии в салоне боковых подушек в машине дополнительно устанавливаются датчики бокового удара, а ЭБУ более сложен, так как определяет не только сам факт удара, но и его направление, и выдаёт команду на активацию нужных в данной ситуации подушек.

Электронный блок управления следит за исправностью системы подушек безопасности. При включении зажигания производится кратковременная проверка целостности нитей накала пиропатронов подачей незначительного напряжения на них, которое не может вызвать срабатывание, но достоверно определяет исправность цепей. Если блок обнаружит неисправность, загорится лампочка, предупреждающая водителя о необходимости доставки автомобиля в авторизованный центр обслуживания для диагностики системы подушек безопасности (самостоятельно вмешиваться в работу системы настоятельно не рекомендуется из-за наличия пиротехнических элементов в конструкции). Большинство блоков управления имеют в своей схеме небольшую электрическую ёмкость (конденсатор), которой достаточно для активации подушек при резком и полном обесточивании бортовой сети автомобиля.

Некоторые автомобили без задних сидений, такие как пикапы и кабриолеты, либо задние сиденья которых слишком малы для установки детских сидений, имеют ручной переключатель on/off (вкл/выкл) для переднего пассажира, установленный на заводе. Такие переключатели для водительской и пассажирской подушки безопасности могут быть установлены квалифицированным обслуживающим персоналом по запросу владельца транспортного средства, если он отвечает определённым государственным критериям и имеет разрешение.

Сперва большинство автомобилей комплектовалось лишь одной водительской подушкой безопасности (DAB), установленной в рулевом колесе и защищающей водителя (который имеет больше шансов получить травмы). На протяжении 90-х годов подушки для передних пассажиров (PAB), а затем раздельные боковые подушки (SAB), помещаемые между пассажирами и дверью, стали обычной практикой. Сейчас можно встретить достаточно недорогие семейные автомобили, оснащённые 8-ю подушками безопасности.

Виды подушек безопасности

Давайте рассмотрим, какие бывают разновидности этих средств защиты в авто.

Фронтальные

Из названия можно понять, что это приспособление находится спереди и предназначено для того, чтобы защитить находящихся в автомобиле людей. Когда машина ударяется капотом о препятствие, срабатывает датчик и фронтальные подушки безопасности тут же выскакивают. Они уменьшают риск удара, предупреждают переломы и серьезные травмы внутренних органов.

Они расположены с водительской и пассажирской стороны и имеют разные размеры. Руль с подушкой безопасности находится значительно ближе, чем панель, из которой возникает подушка со стороны водителя. Она имеет кнопку, которой пользуются в том случае, если впереди сидит ребенок.

Кроме этого, нужно соблюдать правила, иначе она навредит. Человек, сидящий на пассажирском сидении, не должен держать в руках предметы, а также упираться коленями в место, где расположено устройство.

Рулевое колесо со спустившимся мешком

Передние боковые

Они не так популярны, как предыдущие и преимущественно устанавливаются на дорогие автомобили. Назначение данных подушек элементарно: они защищают плечи, бока и тазовые кости при боковом ударе машины. Они устанавливаются по обеим сторонам от передних кресел

Боковые подушки также имеют некоторые меры предосторожности: например, не следует держать в карманах острые, громоздкие предметы. При раскрытии они могут навредить человеку

Шторки

Этот вид предназначен для защиты головы водителя и пассажиров в случае бокового столкновения.

Шторки безопасности могут быть двух видов:

• для передних кресел;
• для передних и задних кресел.

Шторки устанавливаются в боковой части крыши автомобиля, над окнами и в боковых стойках. Они раскрываются так, чтобы закрыть собой боковые стекла и предупредить ранения осколками и травмы твердыми предметами.

Коленные

Этот вид предназначен для защиты ног и, в частности, коленных чашечек при столкновении капота машины с препятствием. Она находится в нижней части приборной панели под рулевым колесом. В случае раскрытия коленной подушки необходимо просчитать регулировку водительского сидения, ведь ноги должны находиться не менее чем в 10 см от нижней части приборной панели.

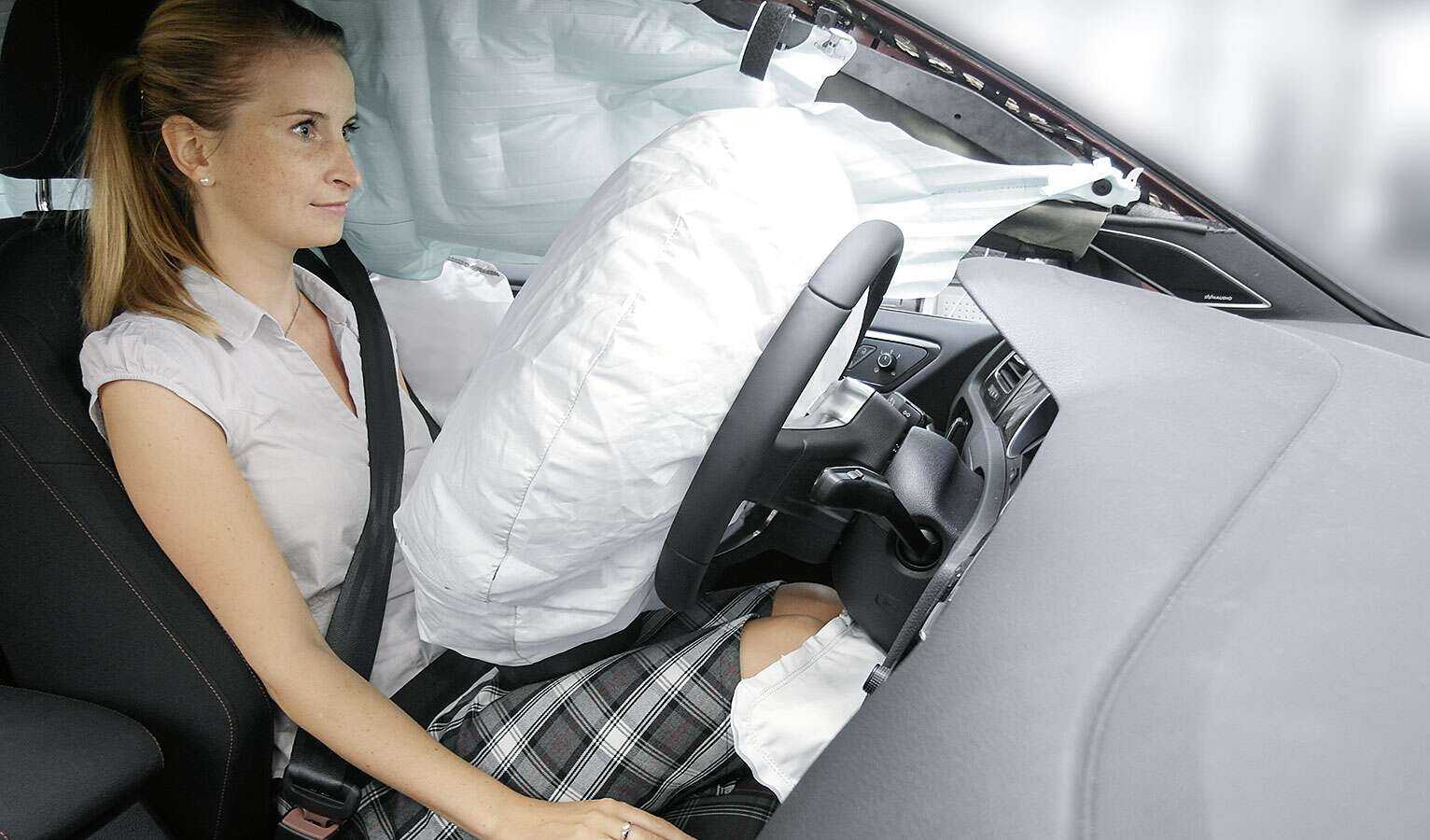

Коленные подушки в салоне

Задние боковые

Этот вид предназначен для задних пассажиров, и защищает плечи, тазовые кости и бока. Они преимущественно размещены в нижней части боковой обшивки салона. Такие приспособления для безопасности не особо популярны и выпускаются в малом количестве.

Небольшой экскурс в историю «аэрбегов»

Родиной подушек безопасности является США, где в середине прошлого века американец John Hendrick и немец Walter Linderer приобрели патент на свое изобретение – срабатывающий при ДТП надувной мешок. Инженеры длительное время раздумывали над созданием датчика, посылавшего сигнал в случае аварии. И в 1967 году Allen Breed представил ключевой компонент «аэрбегов» – шариковый сенсор. Свою разработку изобретатель продал Chrysler, но воспользовались идеей на серийных авто конкуренты американского концерна.

Пока компании делали робкие попытки внедрить технологию, конгрессмены приняли закон, согласно которому все автопроизводители должны были до 1973 года оборудовать свои серийные машины «аэрбегами». Хоть данный закон и был продиктован исключительно желанием политиков сделать вид, что они заботятся об избирателях, но под прессом депутатов автокомпании вынуждены были ускорить разработки.

И вот в 1971 году Ford выпускает Taunus P7, а Oldsmoblie – «двухдверку» Toronado, которые опционально могли быть оборудованы подушками безопасности в те времена позиционировавшимися как альтернатива ремням безопасности. Но американские водители не хотели платить больше только за «аэрбеги», а смертельные случаи из-за сердечных приступов, вызванных громким звуком с которым надувалась подушка, и вовсе свели спрос на разработку к нулю. В целом же на американских авто «аэрбеги» стали обязательным атрибутом лишь к 1998 году.

В Европе «первопроходцем» выступил Mercedes-Benz, представивший в 1981 году S-class в кузове W126 – первую европейскую машину с надувными мешками.

В девяностые годы длительные тесты подтвердили, что подушки безопасности, обладают высокой эффективностью, после чего они начали использоваться повсеместно. За первые 10 лет своего использования в США подушки безопасности спасли жизнь более 8 тыс. человек. В России «аэрбеги» и ныне не входят в перечень обязательной комплектации, отчасти это объясняется тем, что оборудовать ими некоторые устаревшие модели попросту нерентабельно.

Принцип действия

В общих чертах, принцип работы airbag таков: после удара авто сработают датчики, которые находятся в машине. Как только они сработают и пошлют сигнал в устройство управления airbag, последнее определяет, сколько и какие airbag нужно активировать. Затем, подаётся сигнал и срабатывает пиропатрон, находящийся в airbag, раздувая подушку.

Теперь более подробно. При попадании автомобиля в аварию, в результате удара машина приобретает нехарактерное для неё ускорение, а так же получает повреждения. Резкое изменение скорости в результате удара — условия срабатывания подушек безопасности. Указанные изменения моментально фиксируется соответствующими датчиками. Датчики передают информацию в модуль управления, откуда сигнал идёт уже на конкретные модули подушек безопасности.

При получении сигнала к срабатыванию, в модуле подушки безопасности детонирует пиропатрон. Высвобождающийся в результате объём газа раздувает подушку безопасности за считанные доли секунды.

Сколько времени это занимает? Как правило, время срабатывания составляет порядка 15-25 миллисекунд. Такой короткий промежуток времени обусловлен необходимостью надува подушки прежде, чем она произведёт контакт с телом. В противном случае, удар о подушку будет не только не смягчающим, но может стать причиной серьёзных травм, и даже смерти. Такие случаи имели место на первых этапах истории развития подушек безопасности. Современные airbag лишены этих недоработок. Помимо мгновенного раскрытия, они имеют и такую особенность строения, как газоотводные отверстия. Это значит, что подушка начинает сдуваться почти сразу после срабатывания, тем самым компенсируя чрезмерное давление на тело пострадавшего не давая ему задохнуться(в случае с фронтальными подушками).

Способы проверки работоспособности

Иногда проверить приспособление, которой в случае опасности убережет от травм или гибели просто необходимо, например, если автомобиль побывал в ДТП или был в ремонте

Иногда при покупке машины необходимо изучить салон и обратить особое внимание на надписи Airbag. Таким образом выполняется визуальная проверка. Если на надписи и на панели заметны потертости или царапины, имеется большая вероятность, что подушка была заменена

Если на надписи и на панели заметны потертости или царапины, имеется большая вероятность, что подушка была заменена.

Чтобы выяснить, находится ли она в надлежащем виде, необходимо после осмотра салона на предмет повреждений, осмотреть само приспособление для безопасности. Можно снять крышку с руля, ведь подушка срабатывает мгновенно при любом более или менее серьезном столкновении.

Рулевое колесо со снятой крышкой

Покрытие надувного мешка должно быть без царапин и порезов. На газогенераторе, который наполняет приспособление газом, тоже не должно быть повреждений.

Кроме визуального осмотра можно воспользоваться также и электронной проверкой, встроенной в приборную панель. В случае неисправности, на приборной панели будет мигать лампочка, которая буквально кричит о том, что езда на автомобиле небезопасна.

Если вы видите неисправность или царапины, можно сделать неутешительный вывод, что продавец перед продажей изменил настройки в приборной панели, чтобы скрыть поломку от потенциального покупателя. Некоторые продавцы таким образом пытаются сбыть машины с уже сработавшими и поврежденными устройствами безопасности.

Устройство и принцип работы подушек безопасности

Тайна мгновенного наполнения воздухом подушек безопасности на самом деле кроется не столько в самих подушках, сколько в специальном устройстве – газогенераторе. Это самая технически сложная деталь во всей системе Airbag. Газогенераторы, которые используются в подушках безопасности, способны надуть её примерно в три раза быстрее, чем вы успеете моргнуть. В конце статьи смотрите видео о том, как устроена подушка безопасности, и через какие этапы производства ей приходится пройти перед установкой на авто.

Принцип работы подушек безопасности достаточно прост. Они срабатывают при ударе, когда скорость автомобиля превышает 20 км/ч.

• В случае столкновения машины с препятствием, срабатывает один или несколько специальных датчиков. Эти датчики могут быть установлены спереди, сзади и по бокам автомобиля.
• Сигналы от датчиков обрабатываются электронным блоком управления (ЭБУ), контролирующим работу системы Airbag. При определенных условиях (например, сильный лобовой или косой удар, наезд на высокий бордюр, жесткое падение после прыжка и т.д.) ЭБУ дает команду на срабатывание подушек безопасности.
• На основании запрограммированного алгоритма, блок управления принимает решение о необходимости срабатывания подушек и передает электрический сигнал на исполнение.
• Этот сигнал поступает в газогенератор подушки безопасности, и в нём срабатывает пиротехнический заряд (выстреливает пиропатрон).
• В результате срабатывания пиропатрона, заключённая в газогенераторе натриевая кислота сгорает, выделяя значительное количество газа (азота), который поступает в Airbag и мгновенно раскрывает его.

Подушки безопасности изготавливаются из нейлоновой ткани похожей на парашютную. В ней есть отверстия, через которые газ после надувания подушки покидает её всего за 0,3 секунды. Быстрое сдутие необходимо, поскольку, когда из подушки безопасности выходит воздух, она становится мягче.

К каждой подушке безопасности в процессе производства прикрепляется газогенератор, после чего она сворачивается в компактный сверток (достаточно маленький для того, чтобы поместиться в руле или в передней панели со стороны пассажира). При этом генератор газа для водительской подушки безопасности дополнительно помещают в резиновое кольцо, в котором он исполняет роль балансировочного груза.

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях

Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

• Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
• Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

Активная система безопасности

Объединение в одну систему подушки безопасности и ремня дало положительный результат. Многие автомобилестроительные компании выпускают системы безопасности, где помимо подушек, используют активные ремни безопасности.

Первым такую систему опробовал и применил Мерседес. Что представляет собой такая система? Во время фронтального столкновения, получив от датчиков сигнал, микропроцессор задействует с одновременным раскрытием подушки безопасности и ремень, который прижимает водителя и пассажиров к сиденью.

Если обычные ремни безопасности просто удерживают сидящих в автомобиле во время удара на определенном расстоянии от сиденья, активный ремень плотно прижимает их к нему, ликвидируя минимальный зазор. Совместно с подушкой безопасности этим обеспечивается высокая степень защиты пассажиров и водителя во время столкновения. Как и подушка безопасности, после удара натяжение ремня ослабевает.

Виды подушек безопасности

Фронтальная подушка безопасности

Фронтальные подушки предназначены для защиты от удара в переднюю часть автомобиля и являются наиболее распространёнными: большинство новых автомобилей имеют фронтальные подушки водителя и переднего пассажира.

Кроме того, что эти подушки исключают удар об элементы автомобиля, они также уменьшают замедление человека в случае ДТП. То есть человек теряет скорость медленнее, а следовательно испытывает меньшие перегрузки. Это позволяет уменьшить риск травм внутренних органов.

Фронтальная подушка безопасности водителя размещается в центре рулевого колеса. Фронтальная подушка переднего пассажира расположена в верхней части передней панели.

Подушки пассажира и водителя различаются по размерам, поскольку расстояние между головой водителя и рулевой колонкой меньше, чем расстояние между головой пассажира и панелью.

При поездке в автомобиле с фронтальными подушками безопасности (место их расположения обозначается словом airbag на передней панели) следует соблюдать элементарные меры предосторожности. Например, пассажир не должен держать в руках сумку, пакет или другие предметы. Кроме того, не следует упираться коленями в место расположения подушки

Нарушение любого из этих правил может исказить эффект от использования подушек безопасности, т.к. пассажир получит травмы по собственной же вине

Кроме того, не следует упираться коленями в место расположения подушки. Нарушение любого из этих правил может исказить эффект от использования подушек безопасности, т.к. пассажир получит травмы по собственной же вине.

Передняя боковая подушка безопасности

Боковые подушки безопасности предназначены для защиты плеча, бока и таза при боковом ударе автомобиля. Обычно они устанавливаются в боковой части передних кресел (со стороны дверей автомобиля).

Боковые подушки распространены меньше, чем фронтальные. Они устанавливаются на более дорогих автомобилях или в более продвинутых комплектациях.

В автомобилях с боковыми подушками безопасности нужно соблюдать дополнительные правила перевозки грузов. Нельзя размещать в карманах дверей сильно выпирающие предметы. В случае ДТП они могут помешать работе подушки и навредить человеку.

Задняя боковая подушка безопасности

Задняя боковая подушка безопасности защищает плечо, бок и таз заднего пассажира при боковых ударах. Ее предназначение аналогично передней боковой подушке безопасности.

Задние боковые подушки обычно располагаются в нижней части боковой обшивки автомобиля (сбоку от задних сидений).

Шторки безопасности

Шторки безопасности предназначены для защиты головы водителя и пассажиров при боковых ударах.

Бывают 2 типа шторок безопасности:

• только для переднего ряда сидений
• одновременно для переднего и заднего рядов

Шторки безопасности размещаются в боковой части крыши автомобиля (непосредственно над оконными проемами), а также частично в боковых стойках.

В случае бокового удара шторка безопасности раскрывается таким образом, чтобы полностью закрыть боковые стекла автомобиля. Она защищает от ранений осколками стекла, от ударов о стойки и другие жесткие предметы.

Коленная подушка безопасности

Коленная подушки безопасности предназначена для защиты коленей водителя или переднего пассажира при фронтальном (переднем) ударе.

Подушка водителя располагается под рулевой колонкой в нижней части панели. Подушка переднего пассажира также выполняет защиту при переднем ударе, однако располагается она перед пассажирским сиденьем.

При наличии коленной подушки безопасности нужно внимательно отнестись к регулировке водительского сиденья. Ноги водителя должны находиться не менее, чем в 10 сантиметрах от нижней части панели.

При наличии коленной подушки безопасности нужно внимательно отнестись к регулировке водительского сиденья. Ноги водителя должны находиться не менее, чем в 10 сантиметрах от нижней части панели.

Можно ли установить дополнительные подушки безопасности в автомобиль

На этот вопрос горячие тюнеры ответят «да», а хладнокровные бывалые скажут «нет». Все возможно в теории, но на прг трудно. И, главное, нецелесообразно.

Список необходимых запасных частей длинный, детали дорогие. Кроме болтов, гаек, заклепок, хомутов потребуются левые и правые датчики на подушки и шторки, управляющие блоки, проводка.

Экономически выгоднее продать автомобиль и купить аналогичный с дополнительными ПБ. Но «самоделкиных» не остановить, поэтому подумайте о том, что убедиться в правильности своих действий и исправить ошибку не получится – пневмоподушки «стреляют» единожды.

Другой нюанс – Правила дорожного движения. Инспекторам не понравятся инициативы, не предусмотренные автопроизводителем: любой сотрудник заметит вмешательство в систему, просто осмотрев салон.
