Работа термостата двигателя лада веста 21129

Лада Гранта › Бортжурнал › Термостат, замена + термоэлемент

Ещё на обсуждение выносил данную тему тут www.drive2.ru/l/512624482658025528/ Но тянуть больше не хватает терпения, температура на улице упала до 5гр по утру, а я уже затрахался греть машину и после долгой езды у меня максимум вот такое

Полный размерхрен нагреешь

Решил менять полностью, лузара не нашёл, вставки по 92 гр тоже как то нет желания кипеть в пробках по городу по весне, решил делать так, берём термос в сборе+ термоэлемент.

Полный размернам понадобится только корпус

Полный размертермоэлемент на 88гр.

Полный размердаж полный комплект, но нам это не понадобится

Полный размербокорезами извлекаем

извлекаем из корпуса штатный термоэлемент на 85гр.

Полный размерштатный тяжелее по весу намного чем аналог

Переставляем термоэлемент, пружину поставил от нового термоэлемента, она помягче.

Полный размернагрев пошёл

Полный размероткрытие началось на 88гр

Полный размерполностью открылся на 94

Берём доработанный термос и идём к машине. Антифриз сливал модным способом через шланг РБ с помощью компрессора, слил где то окло 2,5 литра

Снимаем старый термос

Полный размербольше мёртв чем жив

Хорошо что решил взять новый корпус, старый был не герметичный, продувался легко, не удивительно что машина не могла нагреться, часть ОЖ шла на большой круг. Заводскую прокладку естественно уберечь не удалось, ставил другую, по качеству сильно уступает, помазал для спокойствия тонким слоем герметика

Ну а дальше переставляем датчик ОЖ на новый термос и собираем всё обратно

Залил ОЖ, завёл и загнал машину так, чтобы морда была выше, дождался работы вентилятора, печка задула теплом, значит прокачалось, хотя потери при снятии старого термоса были около 200гр. Теперь итоги.

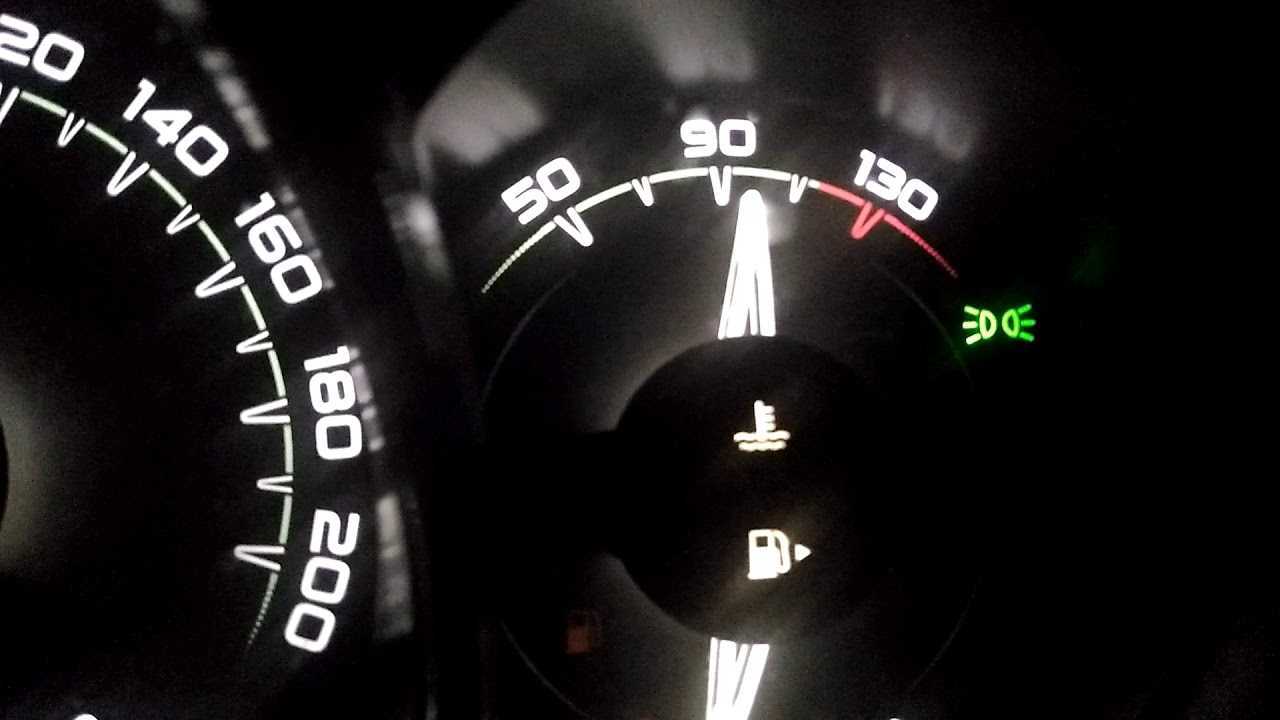

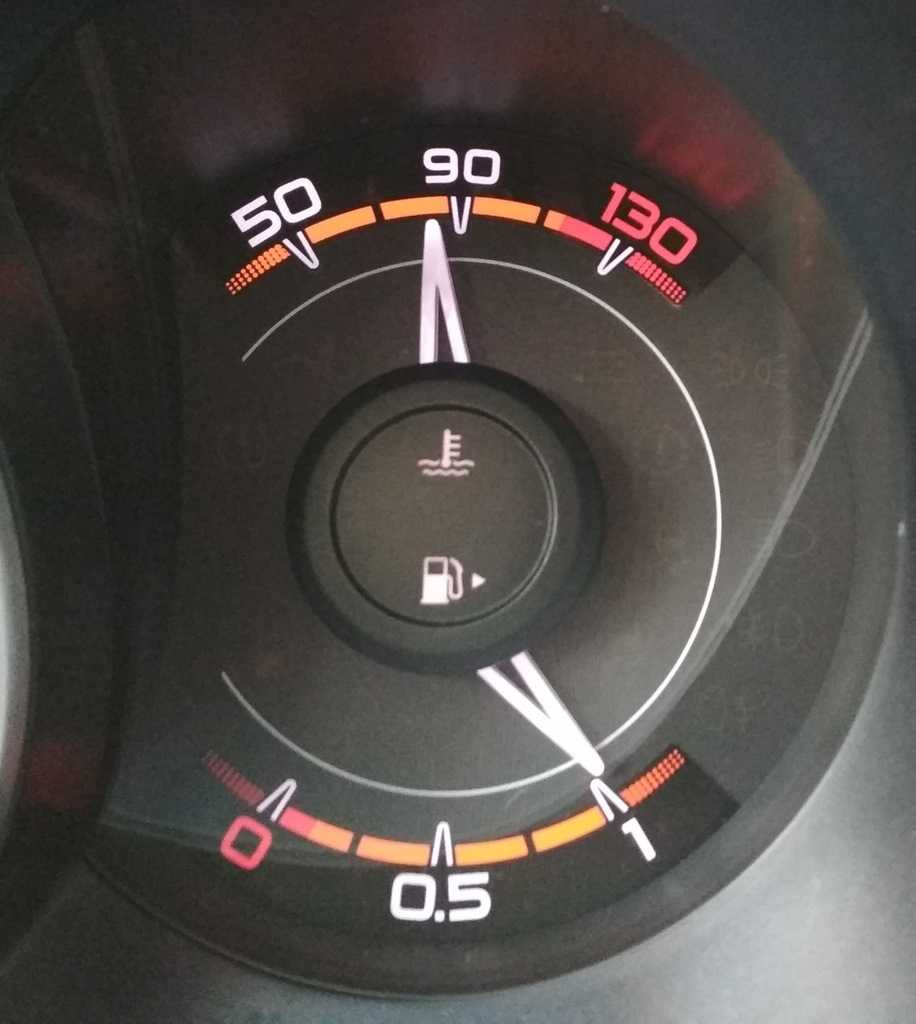

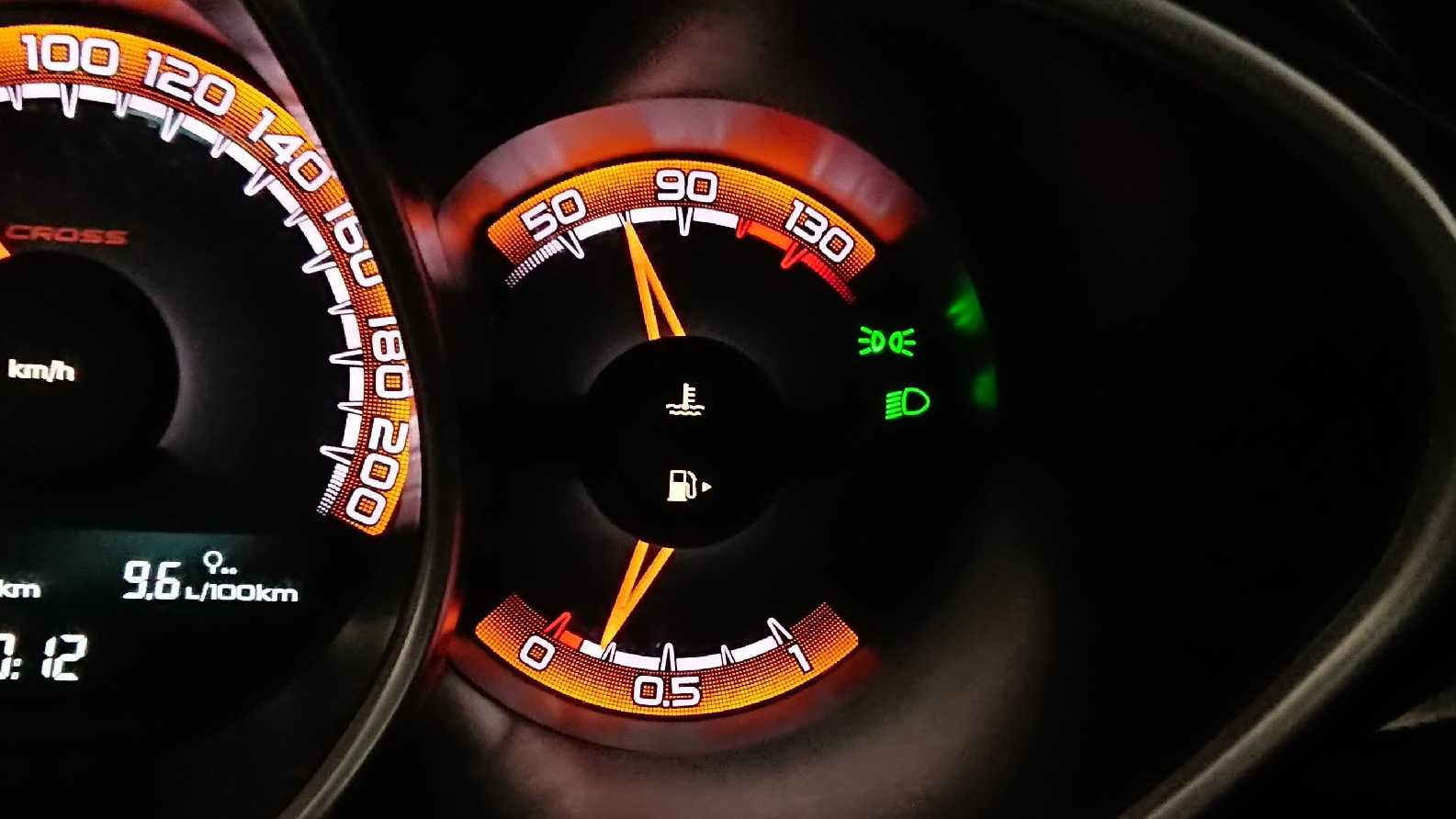

Полный размерв городе держит от 87до 90гр —

по трассе на скорости 100км/ч немного остывает, но в пределах 86-87гр. Проделанной работой доволен, печка заработала нормально, греется быстрее, на замену термоса по времени минут 40. Старый термос ради интереса прокипятил, он работает, только открывается на 80гр уже и сифонит на большой круг, попробую поэкспериментировать, от нового термоса остался термоэлемент, подточить шток, притереть термос чтобы был герметичным и пусть останется в запас. Всем удачи и ровных дорог.

В Весте холодно зимой.

Поделюсь некоторыми наблюдениями относительно эксплуатации Весты в холодное время года, которое в нашем регионе растягивается на 7-8 месяцев в году. Человек я относительно теплолюбивый, так что наблюдения ниже воспринимайте с некоторой долей скепсиса, поскольку восприятие холода у всех людей разное. Поехали.

Наблюдение первое.

Вазовские авто всегда славились достаточно теплыми салонами. В принципе, климатическую установку Весты совсем холодной не назовешь, но есть некоторые особенности. Я привык, что даже при отсутствии климат-контроля в холода не нужно выкручивать крутилку температуры на максимальный уровень. В Весте же, еще в глубокую осень выяснилось, что середина шкалы климата (не климат-контроля) даже при температуре около нуля не обеспечивает должного комфорта. Если брать температуру в -15 и ниже, то здесь нужны исключительно максимальные значения шкалы климата и 3-4 полоски вентилятора. И стоит только снизить на одно деление — становится прохладно. Есть субъективное ощущение, что именно на третьем делении вентилятора — печка включается на нормальную мощность.

Наблюдение второе.

При езде на большие расстояния мне нравится рулить (в том числе и в холода) в легкой кофте или футболке, которая не стесняет движения. Авто я купил в конце февраля, а в марте нужно было съездить до соседних Чебоксар (около 400 км в одну сторону). Традиционно снял куртку и шапку, закинув их на заднее сидение и остался в легкой кофте. В салоне было тепло, но при езде по трассе я чувствовал хороший такой сквозняк со стороны водительской двери. Прибавил тепла, но теплее стало лишь в районе лица. Поэкспериментировал с настройками потока воздуха, но кардинального изменения не заметил. По всей видимости здесь были виноваты уплотнители дверей. В свое время слышал новость, что АвтоВаз менял конструкцию уплотнителей, но то ли недоменял, толи я такой мерзлявый. Видел, что устанавливают дополнительные уплотнители, но у самого руки пока не дошли.

Наблюдение третье.

Веста достаточно долго прогревается в морозы ниже -15. Здесь опять все очень субъективно. Для меня мерило — расстояние до работы, находящейся на расстоянии около 4 км от дома. Конечно, утром во многом все зависит от дорожной ситуации: пробки, везучесть проезжать на зеленую волну светофоров и тд, но на предыдущем авто я приезжал с теплым салоном, сейчас далеко не всегда, хотя у предыдущего авто был тот же двигатель 1,6. Эта проблема решилась установкой автозапуска. 5-10 минут перед выездом и садишься уже в чуть теплый салон.

Источник

Принцип работы

Термостат работает по принципу дозированного нагрева антифриза. В его основе клапан с термоэлементом, состоящим из смеси воска и меди. Принцип работы следующий:

1. Во время пуска холодного двигателя, затвор термостата находится в закрытом положении. Антифриз циркулирует внутри двигателя и печки за счет насоса. В это время температуры жидкости еще недостаточно для открытия клапана.
2. Постепенно нагреваясь, антифриз достигает периода открытия при температуре от 85 до 90 градусов. Происходит это за счет термоэлемента. Смесь воска и меди начинает плавиться, за счет чего увеличивается в объеме и давит на затвор, открывая его. Открытый клапан пропускает антифриз из двигателя в радиатор, уравнивая температуру за счет охлаждения вентилятором и потоками воздуха.

Термостаты могут отличаться своей конструкцией, но главная их задача остается неизменной.

Этапы замены охлаждающей жидкости Лада Веста

Конструкторы автопроизводителя предусмотрели возможность слива из радиатора, а также из блока двигателя. Конечно, к сливной пробке на двигателе добраться не очень просто, но по крайней мере она есть.

Устанавливаются на эту модель LADA, бензиновые двигатели объемом 1.6 литра ВАЗ-21129 и 1.8 литра ВАЗ-21179. Оба они имеют 16 клапанов, как и другие модификации:

• Лада Веста (Lada Vesta);
• Лада Веста Кросс (Lada Vesta Cross);
• Лада Веста СВ (Lada Vesta SW);
• Лада Веста СВ Кросс (Lada Vesta SW Cross).

Процесс замены на этих моторах и модификациях будет одинаковым. Но мы оговоримся, что описанная инструкция выполняется на машине с объемом 1.6л.

Слив охлаждающей жидкости

Чтобы слить антифриз с данной модели, наличие ямы или эстакады обязательно. Так как основные действия будут проходить снизу автомобиля. Поэтому ставим машину над технологической канавой, дожидаемся остывания и переходим к пошаговым действиям:

1. Чтобы добраться до мест слива, снимаем снизу защиту двигателя. Для этого необходимо открутить 13 болтов под головку на 10мм (Рис.1).

   Рис.1 Защита двигателя

2. Теперь мы получили доступ к нижнему шлангу радиатора (Рис.2). Так как сливной пробки в нем нет, то будем снимать патрубок. Для снятия, необходимо с помощью плоскогубцев либо специнструмента сжать уши подпружиненного хомута и сдвинуть его. Предварительно необходимо подставить емкость для слива.

   Рис.2 Нижний шланг радиатора

3. Чтобы увеличить скорость слива антифриза, откручиваем пробку расширительного бачка (Рис.3).

   Рис.3 Пробка расширительного бачка

4. После того как охлаждающая жидкость перестанет течь, переходим к сливу из двигателя. Сливная пробка на блоке находится в неудобном месте, за стартером, поэтому его необходимо снять (Рис.4). Крепится он 3 болтами под головку-звездочку E10, но предварительно необходимо снять клемму с аккумулятора.

   Рис.4 Стартер крепится тремя болтами

5. Демонтированный стартер можно сдвинуть в сторону и подвязать. Откручиваем сливной болт, для этого удобнее использовать головку на 13мм (Рис.5).

   Рис.5 Сливной болт на блоке цилиндров

Таким образом осуществляется полный слив старого антифриза на Лада Веста. Но если в наличии имеется компрессор, можно подать давление в расширительный бачок. Что позволит выдуть еще небольшую часть, оставшуюся в патрубках.

Промывка системы охлаждения

Если антифриз меняется в отведенные производителем сроки, то к промывке специальными средствами прибегать не требуется. Но промывать охлаждающую систему дистиллированной водой необходимо. Это делается для вымывания остатков старой жидкости, которые могут ухудшить свойства и срок эксплуатации новой.

Для промывки, необходимо закрыть сливное отверстие, поставить стартер на место, а также шланг на радиатор. Заливаем дистиллированную воду в расширительный бачок и закручиваем на нем пробку. Теперь запускаем двигатель и дожидаемся полного прогрева.

После прогрева дожидаемся остывания мотора и выполняем слив воды, следуя этапам инструкции, описанной выше. Повторяем промывку водой 2-3 раза, после этого, на выходе она будет почти прозрачной. Именно это является необходимым результатом.

Заливка без воздушных пробок

Перед заливом нового антифриза проверяем чтобы все снятые ранее детали стояли на своих местах. Закручивая сливную пробку на блоке двигателя, использовать герметики не требуется. Так как на ней используется коническая резьба, что исключает возможность протечки.

Теперь можно заливать антифриз через расширительный бак. При этом нужно прожимать верхний патрубок радиатора, а также шланг, идущий на печку. Это позволит интенсивней выходить воздуху из системы охлаждения.

Когда жидкость залита, запускаем мотор и продолжаем прожимать патрубки. Уровень жидкости будет снижаться, поэтому нужно подливать. Как только уровень установится и перестанет падать, закрываем пробку расширительного бачка. Продолжаем прогрев до включения радиатора.

Но случается так, что воздушную пробку таким способом выгнать удается не всем. Поэтому можно воспользоваться другим методом. Ставим машину на горку мордой вверх, открываем крышку бачка, заводим двигатель, интенсивно прожимаем патрубки. Закрываем крышку, кратковременно повышаем обороты до 3500-4000. После проделанного, воздуха в системе остаться не должно.

Устройство системы охлаждения двигателя

_x000D_

Система охлаждения двигателя (СОД) состоит из:

_x000D_

• _x000D_
• насоса системы охлаждения (помпа);_x000D_
• радиатора двигателя;_x000D_
• радиатора отопителя климатической установки;_x000D_
• электровентилятора;_x000D_
• расширительного бачка;_x000D_
• термостата;_x000D_
• соединительных шлангов._x000D_

_x000D_

В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем

Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза. Плотность и концентрация антифриза представлена в таблице:

Плотность и концентрация антифриза представлена в таблице:

_x000D_

Плотность антифриза при 20 оС, кг/м3	Концентрация этиленгликоля в антифризе, % от объема	Мин.температура окружающей среды, при которой можно эксплуатировать двигатель, оС
1 050	30	-10
1 058	35	-15
1 067	40	-20
1 074	45	-25
1 082	50	-30
1 090	55	-35
1 098	60	-45

_x000D_

Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M – ремнем привода вспомогательных агрегатов.

_x000D_

_x000D_

СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):

_x000D_

1. _x000D_
2. Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки._x000D_
3. Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха._x000D_

_x000D_

_x000D_

Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.

_x000D_

_x000D_

Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):

_x000D_

• _x000D_
• светло-коричневый – 120 кПа_x000D_
• желтый – 140 кПа_x000D_
• белый – 160 кПа_x000D_
• серый – 180 кПа_x000D_

_x000D_

_x000D_

В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.

_x000D_

А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.

Категории товаров, которые вам могут быть интересны на основании статьи “Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY”:

Записей не найдено.

Товары, из ассортимента Дастершоп77 по теме статьи:


Артикул

Наименование

Производитель

Цена

Наличие

В корзину

Кратко о чем эта статья:

Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY

Есть что добавить?

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий. Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл

№3 Доработка термостата на Ладе Гранте — обогрев дроссельной заслонки

Дроссельная заслонка на автомобиле Лада Гранта не обогревается. Зимой в сильные морозы металлические конструкции слегка прихватывает, что ощутимо в процессе управления автомобилем.

Уберечь узел от замерзания можно лишь одним способом — пустить контур от системы охлаждения.

Последовательность действий

1. Помещаем автомобиль на смотровую яму, снимаем металлическую защиту поддона картера.
2. Сливаем антифриз.
3. Отпускаем хомуты — стяжки, снимаем резиновые патрубки подачи, обратки.
4. Демонтируем регулятор потока, фиксируем его в тиски, разбираем на составные элементы.
5. В тыльной части корпуса просверливаем дополнительное отверстие на «10».
6. Аргонной сваркой привариваем штуцер к отверстию для частичного забора тосола у термостата (Лузар).
7. Собираем конструкцию.
8. Надеваем резиновый патрубок на штуцер.
9. Наполняем систему тосолом.
10. Запускаем двигатель, тестируем исправность работы печного отопителя.

Устройство охлаждения двигателя Лада Веста

СО двигателя имеет два круга циркуляции, регулирует которые термостат.

• Малый круг, не проходит через радиатор мотора. Антифриз промывает исключительно блок цилиндров, головку блока цилиндров и радиатор отопительной системы.
• Большой круг, проходит через радиатор двигателя, и там охлаждается встречными потоками воздуха.

Что такое помпа, как она работает

Насос зафиксирован в блоке цилиндров, он проводит циркуляцию незамерзайки в СО. На двигателях ВАЗ привод помпы осуществляется ремнем ГРМ.

Принцип работы термостата двигателя Лада Веста 21129. Характеризуется переключением с малого на большой контур циркуляции ОЖ.

ПОДРОБНОСТИ: Замена масла МКПП Тойота Камри XV40 Фото инструкция как поменять масло МКПП Тойота Камри 6

Электровентилятор, его включение

Вентилятор охлаждения включается и снижает температуру циркулирующей жидкости, когда встречные потоки воздуха малоэффективны. Он приспособлен за радиатором и срабатывает по сигналу электронной панели управления мотором. Температура включения вентилятора обычно составляет 95 градусов.Сигнал включения вентилятора срабатывает даже когда замок зажигателя автомобиля без ключа.

Расширительный бачок лада веста

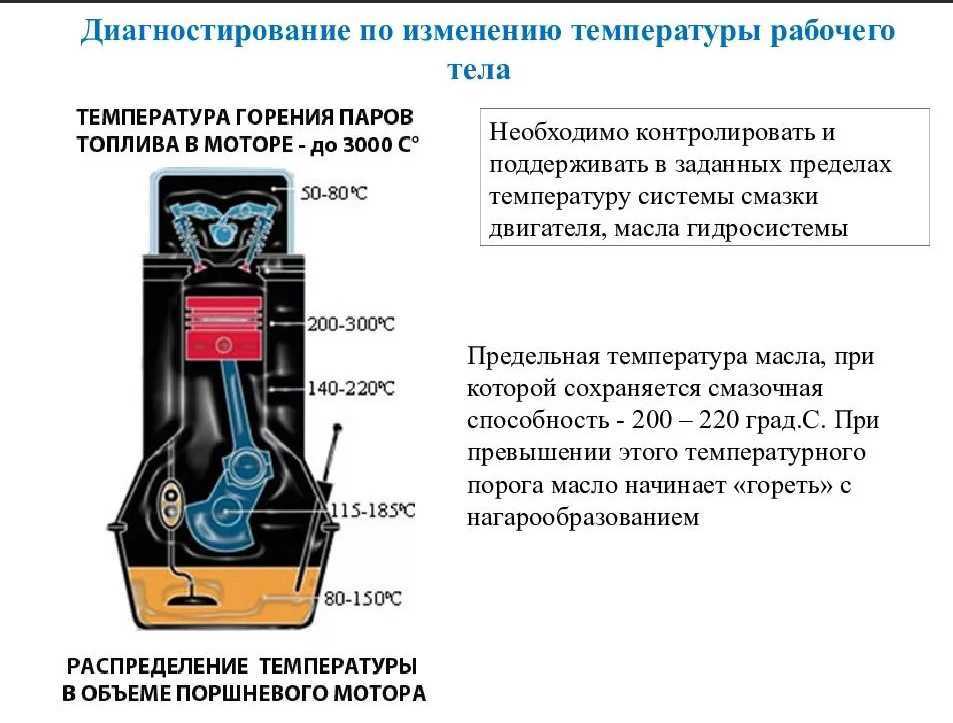

Последствия перегрева двигателя

Превышение температуры кипения двигателя влечёт за собой целый ряд неприятных последствий. Всё коварство здесь состоит в том, что перегрев мотора имеет накопительный эффект. Поэтому даже лёгкая его степень, повторяющаяся периодически, может привести к выходу двигателя из строя. Тяжесть последствий зависит от степени перегрева мотора, которых бывает три:

• Лёгкая степень. Возникает, если автомобиль работает при температуре ОЖ, превышающей 110оС, не более 10 минут. Среди последствий лёгкой степени перегрева можно назвать оплавление поршней. Это не столь серьёзная неполадка, и незамедлительного ремонта в данном случае не требуется.
• Средняя степень перегрева возникает, когда авто работает при повышенной температуре свыше 10 – 20 минут. Самым тяжким последствием в данном случае может являться искривление или растрескивание головки блока. А это потребует значительных финансовых расходов на расточку головки блока или её замену.
• Тяжёлая степень. Характеризуется выходом мотора из строя. Первым признаком сильного перегрева становится сильный стук в моторе, вызванный преждевременной и хаотичной детонацией бензиново-воздушной смеси. Возникает она при соприкосновении топлива с раскалёнными стенками камеры сгорания. Следующим этапом будет поломка двигателя. Из-за возникающего при перегреве сухого трения поршней, возникают задиры в цилиндрах, разрушение и загибы поршней. Может произойти пробитие прокладки головки, и антифриз попадает в блок, в результате может выйти из строя датчик кислорода. Среди прочих неприятностей может произойти разрушение поршневых колец, выход из строя коренных и шатунных вкладышей, и т.д. В данном случае, без капитального ремонта или полной замены двигателя уже будет не обойтись.

№2 Доработка термостата на Ладе Гранте — замена термовставки

Данный способ подразумевает полный демонтаж регулятора потока, разбор его на составные элементы. Детальный процесс описан выше.

Проводим дефектовку полости термостата, протираем ветошью, осматриваем на наличие трещин, прочих дефектов.

Снятая пружина с термоэлемента

Заменяем «сердцевину» целиком. Под штатный терморегулятор подходят следующие сердцевины:

• Wahler: 3017.87 D (на 87°С);
• Behr (Бехр) 3091.92В (на 90°С).

Заменяем комплект полностью, с пружиной, доработка термостата Лузар на Ладе Гранте завершена.

В качестве альтернативы используйте сердцевину от Дэу или Рено, каталожный артикул детали — Vernet 4898,92. Конструкция детали несколько иная, требует подгонки. Для штатных термостатов от Luzar подобная модернизация невозможна.

При условии соблюдения рекомендаций, расход горючего снизится на 1.0 – 1.5% минимум.

Признаки неисправности

При поломке прибора водитель может увидеть неисправности:

• Мотор очень быстро нагревается до предельных значений. Об этом свидетельствует указатель нагрева охлаждающей смеси на приборной панели автомобиля.
• Двигатель не набирает установленную температуру.

При перегреве мотора у термостата не срабатывает клапан, пускающий антифриз по полному кругу. Если агрегат не набирает операционную температуру, клапан прибора постоянно открыт.

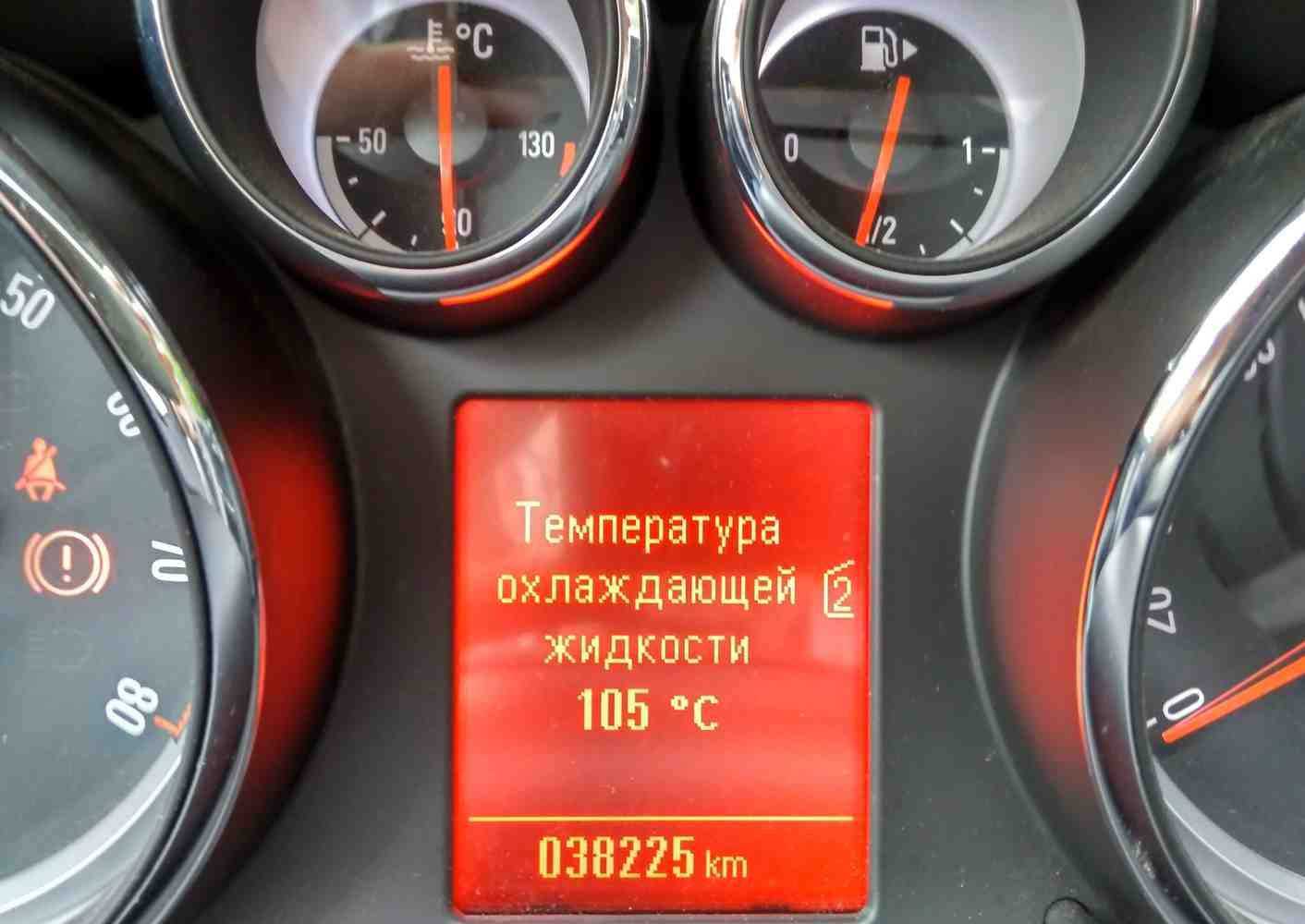

Автомобиль перегрелся

Двигатель может перегреться, когда антифриза в системе нет в достаточном объеме, происходит утечка. Водителю необходимо проверить герметичность патрубков и шлангов, наличие охлаждающей жидкости в расширительном бачке. Эти действия нужны, чтобы правильно определить источник неисправности.

Проверка без снятия прибора

Чтобы убедиться в том, что поломка термостата вызывает неправильную работу системы охлаждения, водитель может самостоятельно проверить прибор.

Следует запустить двигатель, спустя 3-4 минуты в радиаторе проверить верхний патрубок. Он должен быть холодным при штатно работающей системе: мотор не набрал рабочей температуры, клапан термоэлемента закрыт, охлаждающая смесь идет по ограниченному контуру.

Продолжаем наблюдение. Если индикатор на передней панели показывает прогрев машины, снова надо проверить патрубки, впускной и выпускной. Эти трубки должны быть горячими: клапан открыт, антифриз идет по полному контуру, термостат работает в штатном режиме.

Если патрубки после прогрева остаются холодными или нагреваются сразу после пуска двигателя, значит, термоэлемент неисправен. Автомобилем пользоваться нельзя, необходимо заменить прибор.

Диагностика при демонтаже

Действие термостата Lada Vesta основано на расширении вещества, называемого искусственным воском, во вставке прибора при нагреве. При достижении заданной температуры на клапан осуществляется давление, и он открывается. При охлаждении вещество сужается, клапан закрывается.

Если без снятия прибора определить его исправность невозможно, его необходимо демонтировать. После этого узел помещается в металлическую емкость с водой, которая ставится на электрическую или газовую плиту. Специальным термометром замеряется температура. При достижении +85  клапан должен открыться, при извлечении и охлаждении – закрыться. Если этого не произошло, термостат неисправен.

Место для установки термостата

На функционирование регулятора влияют такие обстоятельства:

• наличие прямых солнечных лучей;
• циркуляция воздуха в комнате;
• температурный режим вне здания;
• посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам

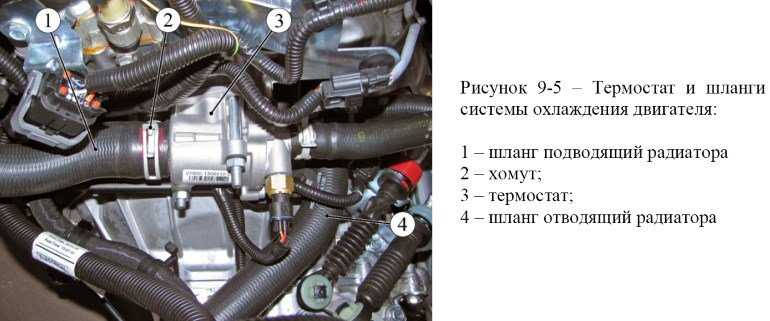

Корпус (термостат) для Lada Vesta

На нашем сайте Вы без труда сможете купить или продать такую запчасть как Корпус термостата (термостат) для LADA VESTA (2015-2019). У нас представлены продавцы автозапчастей и деталей, авторазборки и специализирующиеся на конкретных марках авто, которые смогут предложить Вам такой узел (деталь) как Термостат (корпус термостата) для автомобиля Лада Веста по очень привлекательной цене.

Возможно будет интересно:

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный тепловой режим работы. Основная задача термостата — блокировать поток охлаждающей жидкости — антифриза в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Он позволяет двигателю разогреться быстрее, тем самым уменьшая износ двигателя и вредные выхлопы. Какие бывают неисправности термостата? Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины. Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов. КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ? Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый.

Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины. При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

Устройство системы охлаждения двигателя

Система охлаждения двигателя (СОД) состоит из:

• насоса системы охлаждения (помпа);
• радиатора двигателя;
• радиатора отопителя климатической установки;
• электровентилятора;
• расширительного бачка;
• термостата;
• соединительных шлангов.

В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем

Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза

Плотность и концентрация антифриза представлена в таблице:

Плотность антифриза при 20 о С, кг/м 3	Концентрация этиленгликоля в антифризе, % от объема	Мин.температура окружающей среды, при которой можно эксплуатировать двигатель, о С
1 050	30	-10
1 058	35	-15
1 067	40	-20
1 074	45	-25
1 082	50	-30
1 090	55	-35
1 098	60	-45

Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M — ремнем привода вспомогательных агрегатов.

СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):

1. Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки.
2. Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха.

Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.

Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):

• светло-коричневый — 120 кПа
• желтый — 140 кПа
• белый — 160 кПа
• серый — 180 кПа

В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.

А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.

Заклинило термостат: признаки

Еще до окончательного заклинивания клапана в одном
положении, устройство будет спорадически глючить, поэтому обращайте внимание на
скачки температуры и средний ее показатель под нагрузкой, на скорости

В открытом виде

Если охлаждающая жидкость постоянно циркулирует по большому
кругу, через радиатор, удлиняется время прогрева двигателя до рабочей
температуры. Часто это значение вообще не удается достигнуть, указатель
«застревает» на отметке 85–90⁰C, при номинальных 95–105⁰C, а на
скорости, на трассе – падает до 80 или 70⁰C, не желая прогреваться
выше. В прохладную погоду – невозможно нагреть салон. Печка дует едва теплым,
или вообще холодным воздухом. Динамика разгона
страдает, несколько повышается расход горючего.

Неисправный термостат
Заклинивший термостат

В закрытом виде

Когда охлаждающая жидкость «заперта» в малом круге – движок
будет быстро и сильно греться. Если вы не успеете заметить это по стрелке на
панели приборов, мотор «ответит» потерей динамики, а дальше – падением в
аварийный режим, «чеком», остановкой.

Другие признаки:

• После выхода на рабочую, температура продолжает
  расти, двигатель «тупит». При любом добавлении газа – ДВС будет перегреваться.
• В особо запущенном случае – появляется пар
  из-под капота, ОЖ вытекает из-под крышки расширительного бачка.
• До этого исправная, АКПП – из-за перегрева начинает
  «пинаться».

«Участие» АКПП в
процессе объясняется общим контуром ее теплообменника и системы охлаждения
двигателя. Для трансмиссионки перегрев так же критичен, как для моторного масла
– с повышением температуры падает вязкость и способность создавать необходимое
давление.

Из чего состоит платформа lada b

Читатель мог догадаться, что платформа LADA B стала основой модели Веста. И эта платформа вобрала в себя черты трёх разных проектов: LADA C, «проект 2180», «рестайлинговая Лада Приора».

LADA 2180, тест-драйв

Одна коробка и один двигатель позаимствованы у «альянса»: речь идёт о «механике JHQ», а также о двигателе «HR16DE». Два эти узла отлично сочетались друг с другом, но не с чем-то ещё. А вот моторы «ВАЗ» комплектуются и российскими, и французскими коробками. Здесь говорится о моторах 21129 (1,6) и 21179 (1,8).

Что касается двигателей, мотор 21179 создавался для седана LADA C. Он перекочевал в кроссоверы X-Ray (B0), но совместимость с платформой LADA B тоже никто не отменял.

Характеристики ДВС 21179 и 21129
